HASZNÁLATI ÚTMUTATÓ FSP 600 METABO

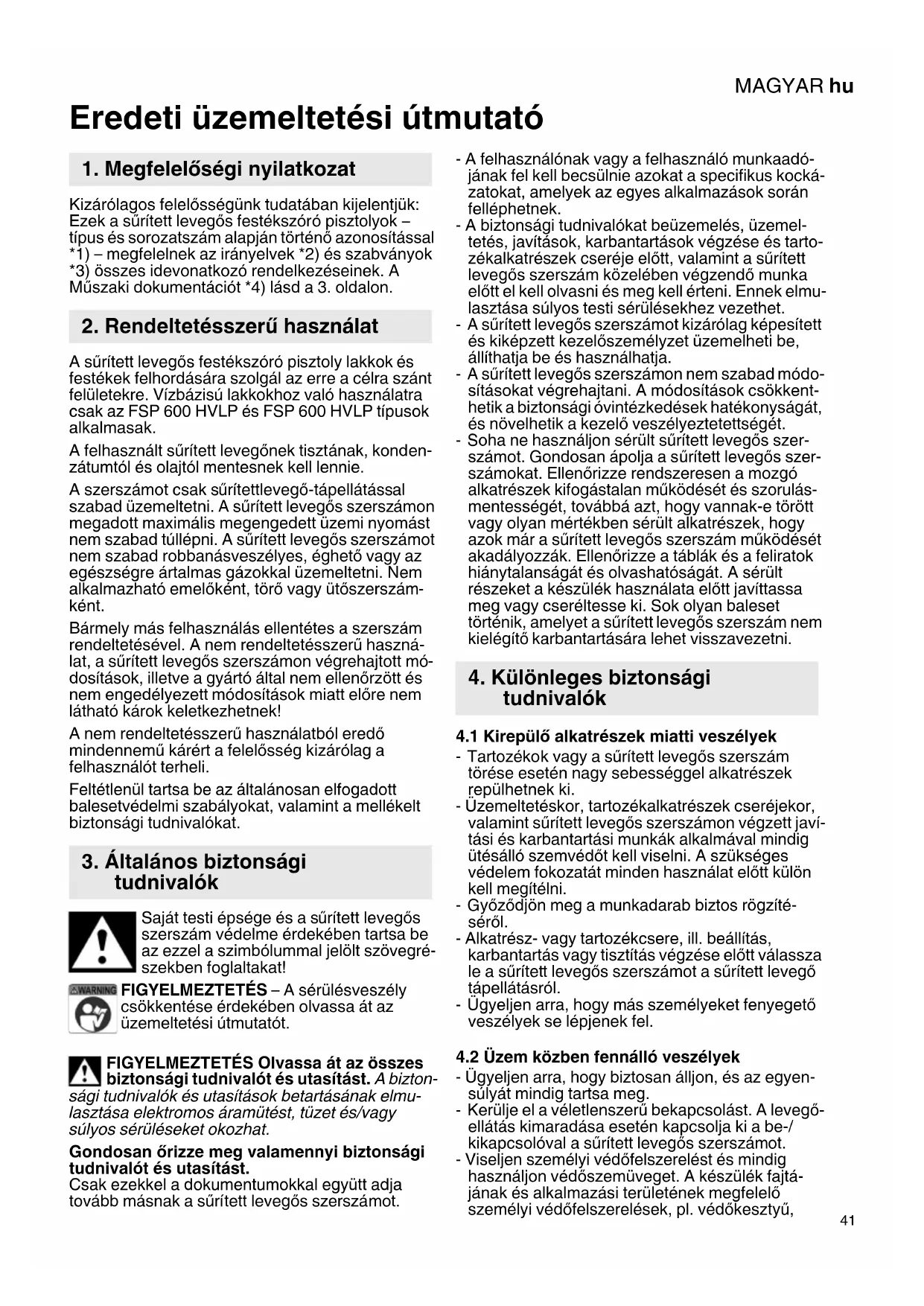

Eredeti üzemeltetési útmutató Kizárólagos felelősségünk tudatában kijelentjük: Ezek a sűrített levegős festékszóró pisztolyok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) lásd a 3. oldalon. A sűrített levegős festékszóró pisztoly lakkok és festékek felhordására szolgál az erre a célra szánt felületekre. Vízbázisú lakkokhoz való használatra csak az FSP 600 HVLP és FSP 600 HVLP típusok alkalmasak. A felhasznált sűrített levegőnek tisztának, konden- zátumtól és olajtól mentesnek kell lennie. A szerszámot csak sűrítettlevegő-tápellátással szabad üzemeltetni. A sűrített levegős szerszámon megadott maximális megengedett üzemi nyomást nem szabad túllépni. A sűrített levegős szerszámot nem szabad robbanásveszélyes, éghető vagy az egészségre ártalmas gázokkal üzemeltetni. Nem alkalmazható emelőként, törő vagy ütőszerszám- ként. Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű haszná- lat, a sűrített levegős szerszámon végrehajtott mó- dosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett módosítások miatt előre nem látható károk keletkezhetnek! A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági tudnivalókat. Saját testi épsége és a sűrített levegős szerszám védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át az üzemeltetési útmutatót. FIGYELMEZTETÉS Olvassa át az összes biztonsági tudnivalót és utasítást. A bizton- sági tudnivalók és utasítások betartásának elmu- lasztása elektromos áramütést, tüzet és/vagy súlyos sérüléseket okozhat. Gondosan őrizze meg valamennyi biztonsági tudnivalót és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak a sűrített levegős szerszámot. - A felhasználónak vagy a felhasználó munkaadó- jának fel kell becsülnie azokat a specifikus kocká- zatokat, amelyek az egyes alkalmazások során felléphetnek. - A biztonsági tudnivalókat beüzemelés, üzemel- tetés, javítások, karbantartások végzése és tarto- zékalkatrészek cseréje előtt, valamint a sűrített levegős szerszám közelében végzendő munka előtt el kell olvasni és meg kell érteni. Ennek elmu- lasztása súlyos testi sérülésekhez vezethet. -A sűrített levegős szerszámot kizárólag képesített és kiképzett kezelőszemélyzet üzemelheti be, állíthatja be és használhatja. -A sűrített levegős szerszámon nem szabad módo- sításokat végrehajtani. A módosítások csökkent- hetik a biztonsági óvintézkedések hatékonyságát, és növelhetik a kezelő veszélyeztetettségét. - Soha ne használjon sérült sűrített levegős szer- számot. Gondosan ápolja a sűrített levegős szer- számokat. Ellenőrizze rendszeresen a mozgó alkatrészek kifogástalan működését és szorulás- mentességét, továbbá azt, hogy vannak-e törött vagy olyan mértékben sérült alkatrészek, hogy azok már a sűrített levegős szerszám működését akadályozzák. Ellenőrizze a táblák és a feliratok hiánytalanságát és olvashatóságát. A sérült részeket a készülék használata előtt javíttassa meg vagy cseréltesse ki. Sok olyan baleset történik, amelyet a sűrített levegős szerszám nem kielégítő karbantartására lehet visszavezetni.

4.1 Kirepülő alkatrészek miatti veszélyek

- Tartozékok vagy a sűrített levegős szerszám törése esetén nagy sebességgel alkatrészek repülhetnek ki. - Üzemeltetéskor, tartozékalkatrészek cseréjekor, valamint sűrített levegős szerszámon végzett javí- tási és karbantartási munkák alkalmával mindig ütésálló szemvédőt kell viselni. A szükséges védelem fokozatát minden használat előtt külön kell megítélni. -Győződjön meg a munkadarab biztos rögzíté- séről. - Alkatrész- vagy tartozékcsere, ill. beállítás, karbantartás vagy tisztítás végzése előtt válassza le a sűrített levegős szerszámot a sűrített levegő tápellátásról. -Ügyeljen arra, hogy más személyeket fenyegető veszélyek se lépjenek fel.

4.2 Üzem közben fennálló veszélyek

- Ügyeljen arra, hogy biztosan álljon, és az egyen- súlyát mindig tartsa meg. - Kerülje el a véletlenszerű bekapcsolást. A levegő- ellátás kimaradása esetén kapcsolja ki a be-/ kikapcsolóval a sűrített levegős szerszámot. - Viseljen személyi védőfelszerelést és mindig használjon védőszemüveget. A készülék fajtá- jának és alkalmazási területének megfelelő személyi védőfelszerelések, pl. védőkesztyű,

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

védőöltözék, porvédő maszk, csúszásbiztos védőcipő, védősisak vagy hallásvédő viselése csökkenti a sérülések kockázatát, ezért ajánlott.

4.3 Az ismétlődő mozgások okozta veszé-

lyek -Sűrített levegős szerszámmal végzett munka során kellemetlen érzet támadhat a kezekben, karokban, vállakban, nyaki zónában vagy egyéb testrészekben. -A sűrített levegős szerszámmal végzett munkához vegyen fel kényelmes testtartást, ügyeljen a biztonságos tartásra, és kerülje a kedvezőtlen, ill. olyan a testhelyzeteket, amelyekben nehéz az egyensúly megtartása. A kezelőnek hosszú ideig tartó munka közben változtatnia kell a testtartásán, ez segíthet a kelle- metlen következmények és az elfáradás elkerülé- sében. - Ha a felhasználó olyan tüneteket érzékel, mint pl. tartósan rossz közérzet, panaszok, zakatolás, fájdalom, bizsergés, süketség, égető érzés vagy merevség, akkor ne hagyja figyelmen kívül ezeket a figyelmeztető jeleket. A kezelő tájékoztassa ezekről a munkaadóját, és konzultáljon szakkép- zett orvossal.

4.4 Tartozékok és fogyó anyagok okozta

veszélyek - Tartozék rögzítése vagy cseréje előtt válassza le a sűrített levegős szerszámot a levegőellátásról. - Csak olyan tartozékot vagy fogyó anyagot hasz- náljon, amely ehhez a készülékhez készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak.

4.5 Veszélyek a munkahelyen

- A munkahelyi sérülések fő okai a megcsúszás, megbotlás és az elesés. Ügyeljen az olyan felüle- tekre, amelyek a sűrített levegős szerszám hasz- nálata folytán csúszóssá válhatnak, ügyeljen továbbá a levegőtömlő miatt fennálló megbotlási veszélyre. - Ismeretlen környezetben óvatosan járjon el. Rejtett veszélyforrást képezhetnek az elektromos kábelek vagy egyéb tápvezetékek. -A sűrített levegő s szerszámot nem robbanásve- szélyes légtérben való használatra tervezték, és nem rendelkezik az elektromos áramforrásokkal való érintkezés elleni szigeteléssel.

4.6 Por és gőzök okozta veszélyek

-A sűrített levegős szerszám használatakor kelet- kező porok és gőzök egészségkárosodást (pl. rák, születési rendellenesség, asztma és/vagy bőrbetegség) okozhatnak; ezen veszélyek vonat- kozásában elengedhetetlen a kockázatok felmé- rése és megfelelő szabályozási mechanizmusok életbe léptetése. - A kockázatfelmérésnél figyelembe be kell venni a sűrített levegős szerszám használatakor kelet- kező port és az ekkor esetlegesen felkavarodó egyéb meglevő port is. -A sűrített levegős szerszámot a jelen útmutatóban szereplő ajánlások szerint kell üzemeltetni és karbantartani, hogy a felszabaduló porok és gőzök mennyisége minimumra csökkenjen. - A távozó levegőt úgy kell elvezetni, hogy poros környezetben a por felkavarodása minimumra csökkenjen. -Ha por vagy gőz keletkezik, a fő feladat azok elle- nőrzés alatt tartása a felszabadulásuk helyén. - A fogyó anyagokat a jelen útmutató ajánlásainak megfelelően kell kiválasztani, karbantartani és cserélni a por- vagy gőzképződés szükségtelen fokozódásának elkerülése céljából. - Használja a munkaadója utasításainak megfelelő, vagy a munka- és egészségvédelmi előírásokban megkövetelt, légzőszerveket védő berendezé- seket. - Bizonyos anyagokkal végzett munka por és gőz kibocsátását eredményezi, ez potenciálisan robbanékony környezetet hozhat létre.

4.7 Egyéb biztonsági utasítások

-A sűrített levegő komoly sérüléseket okozhat. -Ha a s űrített levegős szerszám nincs haszná- latban, tartozékok cseréje vagy javítási munkák végzése előtt mindig el kell zárni a levegőbeveze- tést, a levegőtömlőt nyomásmentessé kell tenni, és a sűrített levegős szerszámot le kell választani a sűrített levegő bevezetéséről. - Soha ne irányítsa a levegő áramlását önmagára vagy más személyekre. -Az ide-oda vágódó tömlők komoly sérüléseket okozhatnak. Ezért mindig ellenőrizze a tömlők és rögzítőeszközeik sérülésmentes állapotát, és azt, hogy nem oldódtak-e ki. -A sűrített levegős szerszámot gyorscsatlakozóval kell csatlakoztatni a sűrítettlevegő-ellátásra. - Gondoskodjon arról, hogy ne lépje túl a sűrített levegős szerszámon megadott maximális nyomá- sértéket. -A sűrített levegős szerszámokat soha ne tartsa a tömlőnél fogva.

4.8 További biztonsági tudnivalók

- Tartsa be a kompresszorok és a sűrített levegős szerszámok használatára vonatkozó speciális munkavédelmi és balesetmegelőzési előírásokat. - Ügyeljen arra, hogy ne lépje túl a műszaki adatokban megadott maximálisan megengedhető üzemi nyomást. - Ne dolgozzon a szerszámmal olyankor, amikor nem tud koncentrálni. Munka közben figyeljen oda, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a sűrített levegős szerszámmal. Ne használja a szerszámot, ha fáradt, ha kábító- szerek, alkohol vagy gyógyszerek hatása alatt van. A szerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülé- sekhez vezethet. - Tartsa tisztán és jól megvilágítva a munkaterü- letét. A rendetlen és megvilágítatlan munkaterület baleseteket eredményezhet. - Biztosítsa, hogy a sűrített levegős szerszámokhoz ne férhessenek hozzá gyermekek. - A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a szerszámot.MAGYAR hu

-Gondoskodjon a sűrített levegős szerszám, kivált- képpen a sűrített levegő csatlakozója és a kezelőszervek por és szennyezés elleni védel- méről. - Alkalmas óvintézkedésekkel védje magát és környezetét a balesetveszélytől. - A szórópisztoly élelmiszerekhez és gyógysze- rekhez való használatra nem alkalmas. - Használata közben a dohányzás, szikraképzés vagy nyílt láng használata tilos. - Feltétlenül ügyeljen a munkatér jó szellőztetésére. - Viseljen védőruházatot, különös tekintettel az aktív szenes szűrővel ellátott légzésvédő beren- dezésre. - A szórópisztolyt nem rendeltetésszerűen hasz- nálni tilos. - Óvatosan bánjon az éghető anyagokkal. - Csak kipihent állapotban és kellő figyelemmel lásson munkához. - Soha ne irányítsa a festékszóró pisztolyt szemé- lyekre vagy állatokra. -A sűrített levegőt kizárólag gyorscsatlakozóval csatlakoztassa. - Az üzemi nyomást nyomáscsökkentővel kell beál- lítani. - Energiaforrásként oxigén vagy éghető gáz nem használható. - Karbantartás vagy hibaelhárítás előtt a készüléket le kell választani a nyomásforrásról. - A tisztítószereket és festékmaradványokat környezetbarát módon kell ártalmatlanítani. - A festékszóró pisztoly üzeme, illetve karbantar- tása és tisztítása közben viseljen mindig az alkal- mazáshoz engedélyezett védőfelszerelést! Hasz- náljon megfelelő védőkesztyűt, munkaruházatot, szemvédőt és az alkalmazáshoz megfelelő szűrő- betéttel ellátott légzésvédő berendezést! - Fennáll a bevonóanyag vagy tisztítófolyadék injektálásának veszélye (pl. fúvókacsere vagy tisztítás során)! Ez nem kielégítő védőfelszerelés esetén súlyos következményekkel (pl. szövet- vagy szervelhalással, végtag elvesztésével) járhat. Fennáll továbbá a bevonóanyagokkal, illetve tisztítófolyadékokkal kapcsolatban a belé- legzés, az érintkezés és az elnyelődés veszélye. Ezért mindig biztosítsa a kielégítő mesterséges vagy természetes szellőzést! - Robbanásveszélyes légkörben ne használja. Ne munkáljon meg olyan anyagokat, amelyek robba- násveszélyes légkör létrehozására képesek. Győződjön meg róla, hogy csak megfelelő sűrített levegő kerül alkalmazásra! Ebben az üzemeltetési útmutatóban az egyes in- formációkat az alábbi jelöléssel láttuk el: Veszély! Személyi sérülés vagy környezeti kár keletkezhet. Figyelem. Anyagi károk keletkezhetnek.

4.9 Szimbólumok a sűrített levegős szerszá-

mon Üzembe helyezés előtt olvassa el a kezelési útmutatót. Viseljen szemvédőt Viseljen hallásvédő eszközt Lásd a 2. oldalt. 1 Gravitációs tartály/szívótartály 2Fúvókafej 3 Szabályozócsavar kerek, ill. lapos sugárhoz * 4 Levegőmennyiség-szabályozó * 5 Festékmennyiség-szabályozó csavar 6Működtető kar 71/4” méretű karmantyú *

6.1 Első üzemeltetés előtt

Csavarozza be a karmantyút (7).

6.2 A festéksugár beállítása:

Kör alakú sugár / lapos sugár (kiviteltől függ): A szabályozócsavarral (3) állítsa be a szórópisztolyt kerek vagy lapos sugárra. Lásd az A ábrát a 2. oldalon. A kör alakú sugár kis felületekhez, sarkokhoz és szélekhez való. A lapos sugarat nagy felületekhez kell használni. A fúvókafej (2) fokozat nélkül függőleges vagy vízszintes állásba fordítható. Festékmennyiség (felhasználási sebesség): Állítsa be a festékmennyiséget a szabályozócsa- varral (5). nyissa ki a szabályozócsavart (5) kb. 2 - 2

fordu- lattal és végezzen szórási tesztet. A szabályozócsavar (5) további nyitása növeli a festékáramot és ezáltal a felhasználási sebességet. A szabályozócsavar (5) elzárása csökkenti a festé- káramot és ezáltal a felhasználási sebességet. A különböző anyagtípusok miatt a festékmennyiség beállítását mindig a festékszóró pisztoly működése közben kell elvégezni. HVLP (High Volume, Low Pressure = nagy mennyiség, kis nyomás): (kiviteltől függ) Min. üzemi nyomás 0,7 bar fúvókakészleten, az átviteli hozam kb. 70%. Alacsony szórási vesz- teség, maximális átviteli hatékonyság alacsony levegőfogyasztás mellett; a lakkmegtakarítás akár 30% is lehet. LVLP (Low Volume Low Pressure = kis mennyiség, kis nyomás): (kiviteltől függ) Min. üzemi nyomás 0,7 bar fúvókakészleten, az

6. ÜzemeltetésMAGYARhu

átviteli hozam kb. 73%. Alacsony szórási vesz- teség, maximális átviteli hatékonyság igen alacsony levegőfogyasztás mellett.

6.3 A sűrített levegős szerszám használata

A sűrített levegős szerszám teljes teljesítményének kihasználásához mindig legalább 10 mm belső átmérőjű sűrítettlevegő-tömlőket használjon. Túl kis belső átmérő esetén lényegesen csökkenhet a teljesítmény. Figyelem. A sűrítettlevegő-vezeték nem tar- talmazhat kondenzvizet. Figyelem. A felhasznált sűrített levegő le- gyen tiszta, kondenzátumtól és olajtól men- tes.

1. Ügyeljen arra, hogy a levegőmennyiség-szabá-

lyozót (4) (kiviteltől függ) működés előtt teljesen nyissa ki. Üzem közben ezzel szabályozható be finoman a levegőmennyiség.

2. Állítsa be az üzemi nyomást (a levegőbemene-

ten mérve a sűrített levegős szerszám bekap- csolt állapotában). A megengedett maximális üzemi nyomást lásd a „Műszaki adatok“ c. feje- zetben. A túl nagy üzemi nyomás az anyag túl erős fi- nomporlasztását okozza és gyors folyadékpá- rolgással jár. A felületek érdesek, rossz tapadó- képességűek lesznek. Túl alacsony üzemi nyomás esetén nem lesz ki- elégítő az anyag porlasztása. A felületek hullá- mosak lesznek és cseppnyomok alakulnak ki.

3. A sűrített levegős szerszámot gyorscsatlakozó-

val kell csatlakoztatni a sűrítettlevegő-ellátásra.

készítésre vonatkozóan tartsa be a gyártó utasításait. Töltse be a festéket a tartály- ba (1). Zárja le a fedéllel.

5. A működtető kart (6) meghúzva hozza műkö-

désbe a festékszóró pisztolyt.

6. Állítsa be a festéksugarat (lásd a 6.2. fejezetet).

7. A festékszóró pisztolyt mindig azonos távolság-

ra tartsa a tárgytól. A szórási távolság kb. 10- 15 cm.

Veszély! A szerszámon végzendő minden munka előtt válassza le a sűrített levegő csat- lakozását. Veszély! A jelen fejezetben leírtakon túlmenő javítási vagy karbantartási munkákat csak szakember végezheti. Váratlan dugulás vagy nem tiszta szóráskép ese- tén tisztítsa meg a fúvókát. - A megtisztított festékszóró pisztoly a következő használat során problémamentes kezelést tesz lehetővé. - Használat után azonnal a legnagyobb gondos- sággal tisztítsa meg és ápolja le a festékszóró pisztolyt. Veszély! Ne használjon szénhidrogén- tartalmú halogén oldószereket (1.1.1 triklór- metil, etil-klorid stb.) mert ezek kémiai reakcióba lépnek a szórópisztoly egyes anyagaival és veszé- lyes reakciók alakulhatnak ki. Figyelem. Ne helyezze oldószerbe a szórópisztolyt teljesen. - A mozgó alkatrészeket rendszeresen meg kell olajozni. - Ha a tisztítás során a fúvókát eltávolítják, akkor a menetet és a tömítést is enyhén be kell kenni zsírral. Ne használjon szilikontartalmú kenőanyagot. -Sűrített levegős szerszámait csak száraz helyen tárolja. - Rendszeres karbantartással gondoskodjon sűrí- tett levegős szerszám biztonságáról. -Ellenőrizze a csavarkötések szoros állapotát, szükség esetén húzza meg őket szorosra. - Kerülje az érintkezést a szerszámon lerakódott veszélyes anyagokkal. Viseljen alkalmas személyi védőfelszerelést, és a karbantartás előtt megfelelő intézkedésekkel távolítsa el a veszé- lyes anyagokat.

Csak eredeti Metabo tartozékokat használjon. Csak olyan tartozékot használjon, amely ehhez a sűrített levegős szerszámhoz készült, és megfelel az ebben az üzemeltetési útmutatóban megadott követelményeknek és adatoknak. A fúvóka és a fúvókatű kopó alkatrészek. Ezért mindig ajánlatos tartalék fúvókakészlet készen- létben tartása. A teljes tartozékprogram a www.metabo.com honlapon vagy a katalógusban található. Veszély! A sűrített levegős szerszámokon csak szakemberek végezhetnek javításokat eredeti Metabo pótalkatrészekkel! A javításra szoruló Metabo sűrített levegős szerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. A kiöregedett sűrített levegős szerszámok, csoma- golások és tartozékok környezetbarát ártalmatlaní- tásával és újrahasznosításával kapcsolatban tartsa be a helyi előírásokat. Tilos személyek és a környezet épségének veszélyeztetése. Az adatok értelmezését lásd a 3. oldalon. A változtatás jogát a műszaki fejlesztés érdekében fenntartjuk.

7. Tisztítás, karbantartás és

10. Környezetvédelem

11. Műszaki adatokMAGYAR hu

max. = maximálisan megengedett üzemi nyomás p=üzemi nyomás D=fúvókaméret

= gravitációs tartály térfogata

= szívótartály térfogata

=tömlőátmérő (belső) C=csatlakozómenet A=méretek: hossz x szélesség x magasság m=súly A fenti adatok (a mindenkor érvényben levő szabványoknak megfelelően) tűréssel rendelkeznek. Kibocsátási értékek Ezek az értékek lehetővé teszik a szerszám kibocsátási jellemzőinek becslését, ill. különböző szerszámok összehasonlítását. Az alkalmazási feltételektől, a szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becs- léshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően korrigált becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Hangszint (EN ISO 14462)

=hangteljesítményszint

= mérési bizonytalanság Viseljen hallásvédő eszközt!РУССКИЙru
