| Márka | Hoover |
| Modell | HHT6300X |
| Termék típusa | Beépíthető elszívó/szűrő páraelszívó |
| Használati változatok | Külső elszívás (elszívó modell) vagy recirkuláció (szűrő modell) |
| Beépítés | Panelbe vagy tartóba építve |
| Minimális főzési távolság | 65 cm a főzőfelület és a páraelszívó legalsó része között |
| Zsírszűrő | Kézzel vagy mosogatógépben (rövid ciklus, alacsony hőmérséklet) mosható 2 havonta |
| Aktív szénszűrő (nem regenerálható) | Csere 4 havonta |
| Aktív szénszűrő (regenerálható) | Kézzel vagy mosogatógépben (max. 65°C) mosás 2 havonta, szárítás sütőben (100°C, 15 perc), csere max. 3 évente |
| Világítás | Halogén (felhasználó által cserélhető) vagy LED (szakember általi csere) |
| Kezelőszervek | Csúszka kapcsolóval (Be/Ki) és sebességválasztóval (3 sebesség) |
| Mikrokapcsoló | Csak akkor aktiválja a sebességeket, ha a teleszkópos fiók nyitva van |
| Udvariassági lámpa | Ha fel van szerelve, használható meghosszabbított világításként |
| Elektromos táplálás | II. osztály (kettős szigetelés), 220-240 V ~ 50 Hz (a típustáblán ellenőrizendő) |
| Ajánlott biztosíték | 3 A |
| Maximális megengedett nyomáscsökkenés a helyiségben | 4 Pa (4×10⁻⁵ bar) |
| Külső tisztítás | Nedves ruhával denaturált szesszel vagy semleges, nem súroló hatású folyékony mosószerrel |
| Sorozatszám | 16 karakter, 3-mal kezdődik, a típustáblán vagy a garanciajegyen |
| Tartozékok | Csatlakozó karima elszíváshoz (H) |
| Megfelelőség | WEEE európai irányelv (2002/96/EK) – nem dobható a háztartási hulladékba |
Gyakran ismételt kérdések - HHT6300X HOOVER
Felhasználói kérdések a következőről HHT6300X HOOVER
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Páraelszívó PDF formátumban ingyenesen! Találja meg kézikönyvét HHT6300X - HOOVER és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HHT6300X márka HOOVER.

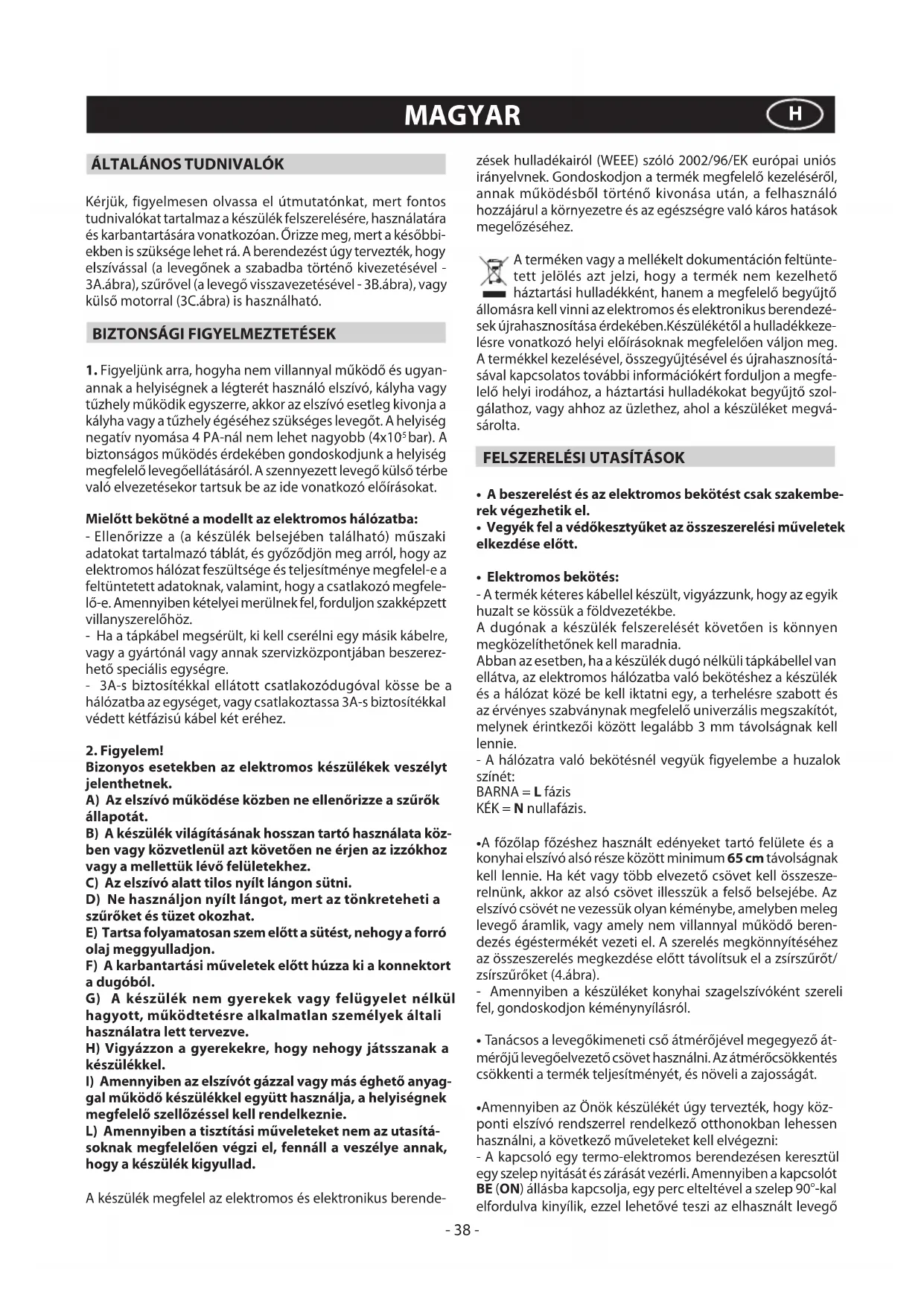

HASZNÁLATI ÚTMUTATÓ HHT6300X HOOVER
Kérjük, figyelmesen olvassa el útmutatónkat, mert fontos tudnivalókat tartalmaz a készülék felszerelésére, használatára és karbantartására vonatkozóan. Örizze meg, mert a későbbiekben is szüksége lehet rá. A berendezést úgy tervezték, hogy elszívással (a levegőnek a szabadba történő kivezetésével - 3A.ábra), szűrővel (a levegő visszavezetésével - 3B.ábra), vagy külső motorral (3C.ábra) is használható.
BIZTONSÁGI FIGYELMEZTETÉSEK
- Figyeljünk arra, hogyha nem villannyal működő és ugyanannak a helyiségnek a légterét használó elszívó, kályha vagy tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a kályha vagy a tűzhely égéséhez szükséges levegőt. A helyiség negatív nyomása 4 PA-nál nem lehet nagyobb (4x10 ^5 bar). A biztonságos működés érdekében gondoskodjunk a helyiség megfelelő levegőellátásáról. A szennyezett levegő külső térbe való elvezetésekor tartsuk be az ide vonatkozó előírásokat.
Mielött bekötné a modellt az elektromos hálózatba:
- Ellenőrizze a (a készülék belsejében található) műszaki adatokat tartalmazó táblát, és győződjön meg arról, hogy az elektromos hálózat feszültsége és teljesítménye megfelel-e a feltüntetett adatoknak, valamint, hogy a csatlakozó megfelelő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett villanyszerelőhöz.
- Ha a tápkábel megsérült, ki kell cserélni egy másik kábelre, vagy a gyártónál vagy annak szervizközpontjában beszerezhető speciális egységre.
- 3A-s biztosítékkal ellátott csatlakozódugóval kösse be a hálózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal védett kétfázisú kábel két eréhez.
2. Figyelem!
Bizonyos esetekben az elektromos készülékek veszélyt jelenthetnek.
A) Az elszívó működése közben ne ellenőrizze a szűrők állapotát.
B) A készülék világításának hosszan tartó használata közben vagy közvetlenül azt követően ne érjen az izzókhoz vagy a mellettük lévő felületekhez.
C) Az elszívó alatt tilos nyílt lángon sütni.
D) Ne használjon nyílt lángot, mert az tönkreteheti a szűrőket és tüzet okozhat.
E) Tartsa folyamatosan szem előtt a sütést, nehogy a forró olaj meggyulladjon.
F) A karbantartási müveletek előtt húzza ki a konnektort a dugóból.
G) A készülék nem gyerekek vagy felügyelet nélkül hagyott, működtetésre alkalmatlan személyek általi használatra lett tervezve.
H) Vigyázzon a gyerekekre, hogy nehogy játsszanak a készülékkel.
I) Amennyiben az elszívót gázzal vagy más éghető anyaggal működő készülékkel együtt használja, a helyiségnek megfelelő szellőzéssel kell rendelkeznie.
L) Amennyiben a tisztítási műveleteket nem az utasításoknak megfelelően végzi el, fennáll a veszélye annak, hogy a készülék kigyullad.
A készülék megfelel az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK európai uniós irányelvnek. Gondoskodjon a termék megfelelő kezeléséről, annak működésből történő kivonása után, a felhasználó hozzájárul a környezetre és az egészségre való káros hatások megelőzéséhez.
A terméken vagy a mellékelt dokumentación feltüntetett jelölés azt jelzi, hogy a termék nem kezelhető háztartási hulladékként, hanem a megfelelő begyűjtő állomásra kell vinni az elektromos és elektronikus berendezések újrahasznosítása érdekében. Készülékétől a hulladékkezelésre vonatkozó helyi előírásoknak megfelelően váljon meg. A termékkel kezelésével, összegyűjtésével és újrahasznosításával kapcsolatos további információkért forduljon a megfelelő helyi irodához, a háztartási hulladékokat begyűjtő szolgálathoz, vagy ahhoz az üzlethez, ahol a készüléket megvásárolta.
FELSZERELÉSI UTASÍTÁSOK
- A beszerelést és az elektromos bekötést csak szakemberek végezhetik el.
- Vegyék fel a védőkesztyűket az összeszerelési műveletek elkezdése előtt.
- Elektromos bekötés:
- A termék kéteres kábellel készült, vigyázzunk, hogy az egyik huzalt se kössük a földvezetékbe.
A dugónak a készülék felszerelését követően is könnyen megközelíthetőnek kell maradnia.
Abban az esetben, ha a készülék dugó nélküli tápkábellel van ellátva, az elektromos hálózatba való bekötéshez a készülék és a hálózat közé be kell iktatni egy, a terhelésre szabott és az érvényes szabványnak megfelelő univerzális megszakítót, melynek érintkezői között legalább 3 mm távolságnak kell lennie.
- A hálózatra való bekötésnél vegyük figyelembe a huzalok színét:
BARNA = L fázis KÉK = N nullafázis.
- A főzőlap főzéshez használt edényeket tartó felülete és a konyhai elszívó alsó része között minimum 65 cm távolságnak kell lennie. Ha két vagy több elvezető csövet kell összeszerelnünk, akkor az alsó csövet illesszük a felső belsejébe. Az elszívó csövét ne vezessük olyan kéménybe, amelyben meleg levegő áramlik, vagy amely nem villannyal működő berendezés égéstermékét vezeti el. A szerelés megkönnyítéséhez az összeszerelés megkezdése előtt távolítsuk el a zsírszűrőt/zsírszűrőket (4.ábra).
- Amennyiben a készüléket konyhai szagelszívóként szereli fel, gondoskodjon kéménynyílásról.
- Tanácsos a levegőkimeneti cső átmérőjével megegyező átmérőjű levegőelvezető csövet használni. Az átmérőcsökkentés csökkenti a termék teljesítményét, és növeli a zajosságát.
- Amennyiben az Önök készülékét úgy tervezték, hogy központi elszívó rendszerrel rendelkező otthonokban lehessen használni, a következő műveleteket kell elvégezni:
- A kapcsoló egy termo-elektromos berendezésen keresztül egy szelep nyitását és zárását vezérli. Amennyiben a kapcsolót BE (ON) állásba kapcsolja, egy perc elteltével a szelep 90°-kal elfordulva kinyílik, ezzel lehetővé teszi az elhasznált levegő
elszívását. Amennyiben a kapcsolót KI (OFF) állásba kapcsolja, 100 másodperc elteltével a szelep bezáródik.
•A készülék felszerelése:
az elszívó szabályos felszereléséhez tartsuk be a következő sorrendet:
- Az elszívóbúra rögzítése a faliszekrény alsó részébe.
- Válasszon verzió (elszívó ábra 3A - Szűrő ábra 3B).
- Az elszívóbúra rögzítése a faliszekrény alsó részébe:
Ezt a típusú készüléket egy faliszekrény alsó részébe vagy más tartószerkezetre kell felszerelni. A rögzítéshez használjunk a szekrény típusához illő 4 csavart, miután az (1.ábra) útmutatása szerint létrehoztunk furatokat. A helyes felszerelés érdekében a szívóbúra elülső lapját igazítsuk a faliszekrény ajtajával egy vonalba és a (P) csavarok segítségével (2.ábra) állítsuk be az (L) távolságtartót, majd a készülék hátlapját is igazítsuk a faliszekrényhez.
• Elszívó mód:
Ebben az üzemmódban a készülék az oldalfalon vagy a meglévő kéményen keresztül kivezeti a gözőket környezetbe. Ehhez az üzemmódhoz be kell szerezni egy, a hatályos törvényeknek megfelelő, nem gyúlékony teleszkópos falicsövet, melyet rá kell kötni a mellékelt H karimára (3A.ábra).
- A készülék szűrőként való működtetése:
Ahhoz, hogy az elszívó levegőszűrőként működjön, a készüléket forgalmazó kereskedőtől aktív szénszűrő lapokat kell beszerezni. A szűrőket a búra belsejében lévő szívóegységre kell rögzíteni úgy, hogy 90°- kal kattanásig elforgatjuk (5.ábra). Ennek elvégzéséhez vegyük le a G rácsokat (4.ábra). A vissza-forgotott levegő ismét a légtérbe jut a szekrényen áthaladó és a H csatlakozógyűrűhöz rögzített csövön keresztül (3B.ábra).
HASZNÁLAT ÉS KARBANTARTÁS
- Mielött bármilyen étel főzésébe belekezdene, tanácsos bekapcsolni a készüléket. A szennyezett levegő teljes kiszellőztetése érdekében a főzés végét követően ajánlatos még 15 percig bekapcsolva hagyni az elszívót. Az elszívó tökéletes működtetése megfelelő és folyamatos karbantartást igényel. Különös figyelmet kell fordítani a zsír- és az aktív szénszűrőre.
- A zsírszűrő megköti a levegőben lévő zsírszemcséket, melyek a használattól függően idővel eltömítik a készüléket. - Egy esetleges túzveszély megelőzése érdekében legfeljebb kéthavonta mossa el kézzel a zsírszűrőket. Használjon semleges folyékony mosószereket, vagy mossa el a zsírszűrőt alacsony hőmérsékleten mosogatógépben rövid programon. Ne használjon súrolószert.
- Néhány mosás után a zsírszűrő színe megváltozhat. Ez nem szolgáltat alapot reklamációra, és a szűrő esetleges cseréjére.
- Aktív szénszűrők feladata, hogy megtisztítsák a környezetbe visszaáramoltatott levegőt, és csökkentsék a főzés során keletkező kellemetlen szagokat.
- A nem regenerálható aktív szénszűrőket legfeljebb 4 havonta cserélni kell. Az aktív szén telítődését befolyásoló tényezők: a készülék használatának időtartama, főzési szokások és a zsírszűrő tisztításának gyakorisága.
- A regenerálható aktív szénszűrőket mossa kézzel, semleges mosószerrel, vagy mosogatógépben max. 65°C-on (hagyja lemenni a teljes programot, és a mosogatógépbe ne rakjon más edényt). Ne használjon súrolószert. Távolítsa el a felesleges vizet anélkül, hogy a szűrőt megsértené, távolítsa el a műanyag részeket, és szárítsa ki a szűrőt a sütőben (min. 15 perc legfeljebb 100°C-on). A regenerálható aktív szénszűrő megfelelő működése érdekében a szűrő tisztítását 2 havonta
végezze el. A regenerálható szénszűrőt legalább 3 évente, de a matrac sérülése esetén minden esetben cserélje ki.
- A zsírszűrők és a regenerálható aktív szénszűrők viszszahelyezése előtt várja meg, hogy a szénszűrők teljesen megszáradjanak.
- Denaturált szesszel vagy nem súroló hatású folyékony mosószerrel átitatott vizes ruhával tisztítsa meg gyakran az elszívó külsejét és belsejét.
• A világítóberendezést főzés közbeni használatra tervezték, és nem a konyha általános, huzamos idejű megvilágítására. A huzamos idejű használat lényegesen lecsökkenti az égők átlag élettartamát.
•Ha a készülék rendelkezik szobai világítással a készüléket használhatja a konyha huzamosabb ideig tartó megvilágítására. - Figyelem: az elszívó és a szűrők tisztítására ill. a szűrők cseréjére vonatkozó utasítások be nem tartása megnöveli a tűzeset kockázatát. Ezrért azt tanácsoljuk, kövesse az utasításokat.
• A halogénizzók cseréje (6 A.ábra):
A B halogénizzók cseréjéhez a megfelelő réseken keresztül megemelve vegye le a C üvegburát.
Cserélje ki az izzókat azonos típusúakra!
Figyelem! Ne fogja meg a lámpát csupasz kézzel!
- A FÉNYJELZŐ lámpák kicserélése (6 B.ábra):
Amennyiben a készülék FÉNYJELZŐ lámpával ellátott típusú, a lámpa kicseréléséhez villanyszerelőt kell hívni.
- Vezérlések (7.ábra) slider jelmagyarázat:
A = Villanykapcsoló
A1 = Ki gomb
A2 = Be gomb
B = Sebesség ellenőrzése
B1 = Ki gomb
B2 = EGYES SEBESSÉG gomb
B3 = KETTES SEBESSÉG gomb
B4 = HÁRMAS SEBESSÉG gomb
C = Gyöngy gomb kijelzőlámpa.
- Az izzószálas/halogén égők cseréje (8.ábra):
Csak a készülékre felszerelttel megegyező erősségű és típusú izzót használjon.
- Vezérlések slider jelmagyarázat (9-1.ábra):
Az elszívó fel van szerelve egy mikrokapcsolóval, mely a kihúzható kéményrész kinyitásakor lehetővé teszi a motor bekapcsolását. Amennyiben a kihúzható kéményrész be van csukva, a motor nem tud bekapcsolni. Ez a mikrokapcsoló nem befolyásolja a világítás bekapcsolását. A világítás a megfelelő kapcsolóval bekapcsolható (lásd 9A.ábra).
A = Villanykapcsoló
A1 = Ki gomb
A2 = Be gomb
B = Sebesség ellenőrzése
B1 = EGYES SEBESSÉG gomb
B2 = KETTES SEBESSÉG gomb
B3 = HÁRMAS SEBESSÉG gomb.
Figyelem! Amennyiben a kihúzható kéményrészt 2. sebességfokozatra állítva csukja be, a legközelebbi kinyitás alkalmával, az elszívó újra ugyanazt a munkasebességet fogja bekapcsolni, mint amellyel azt kikapcsolta.
SZERVIZ ÜGYFÉLSZOLGÁLAT
A szakszerviz kihívása előtt.
Amennyiben a termék nem működik, a következőt javasoljuk: - Ellenőrizze, hogy a csatlakozódugó megfelelően be van-e dugva az aljzatba.
Amennyiben nem találja meg a nem működés okát, tegye a következőt: Kapcsolja ki a készüléket, és hívja a szerviz ügyfélszolgálatot.
GYÁRTÁSI SZÁM Hol található?
Fontos, hogy a szerviz ügyfélszolgálattal közölje a termék nevét és a gyártási számot (3-assal kezdődő 16 karakter), mely a garancialevélen, illetve a készülék hátulján elhelyezett adattáblán található.
Ezáltal elkerülheti a szerelő fölösleges kiszállását és megtakaríthatja az azzal járó költségeket.
A HASZNÁLATI UTASÍTÁS BE NEM TARTÁSÁBÓL EREDŐ KÁROKÉRT SEMMINEMÜ FELELÖSSÉGET NEM VÁLLALUNK.
