| Marka | Hoover |
| Model | HHT6300X |
| Typ produktu | Okap kuchenny wyciągający/filtrujący do zabudowy |
| Wersje użytkowania | Odprowadzanie na zewnątrz (model wyciągający) lub recyrkulacja (model filtrujący) |
| Montaż | Zabudowa w panelu lub na wsporniku |
| Minimalna odległość gotowania | 65 cm między powierzchnią gotowania a najniższą częścią okapu |
| Filtr przeciwtłuszczowy | Zmywalny ręcznie lub w zmywarce (krótki cykl, niska temperatura) co 2 miesiące |
| Filtr węglowy (nieregenerowany) | Wymiana co 4 miesiące |
| Filtr węglowy (regenerowany) | Mycie ręczne lub w zmywarce (max 65°C) co 2 miesiące, suszenie w piekarniku (100°C, 15 min), wymiana max co 3 lata |
| Oświetlenie | Halogenowe (wymiana przez użytkownika) lub LED (wymiana przez technika) |
| Sterowanie | Suwak z wyłącznikiem światła (Wł./Wył.) i selektorem prędkości (3 prędkości) |
| Mikroprzełącznik | Aktywuje prędkości tylko gdy wysuwana szuflada jest otwarta |
| Światło uprzejmości | Jeśli wyposażony, może być używane jako oświetlenie przedłużone |
| Zasilanie elektryczne | Klasa II (podwójna izolacja), 220-240 V ~ 50 Hz (potwierdzić na tabliczce znamionowej) |
| Zalecany bezpiecznik | 3 A |
| Maksymalne dopuszczalne podciśnienie w pomieszczeniu | 4 Pa (4×10⁻⁵ bar) |
| Czyszczenie zewnętrzne | Wilgotna ściereczka z alkoholem denaturatem lub neutralnym płynnym detergentem nieściernym |
| Numer seryjny | 16 znaków zaczynających się od 3, na tabliczce znamionowej lub certyfikacie gwarancyjnym |
| Dołączone akcesoria | Kołnierz przyłączeniowy do odprowadzania (H) |
| Zgodność | Dyrektywa europejska WEEE (2002/96/WE) – nie wyrzucać z odpadami domowymi |
Często zadawane pytania - HHT6300X HOOVER
Pytania użytkowników dotyczące HHT6300X HOOVER
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Okap kuchenny w formacie PDF za darmo! Znajdź swoją instrukcję HHT6300X - HOOVER i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HHT6300X marki HOOVER.

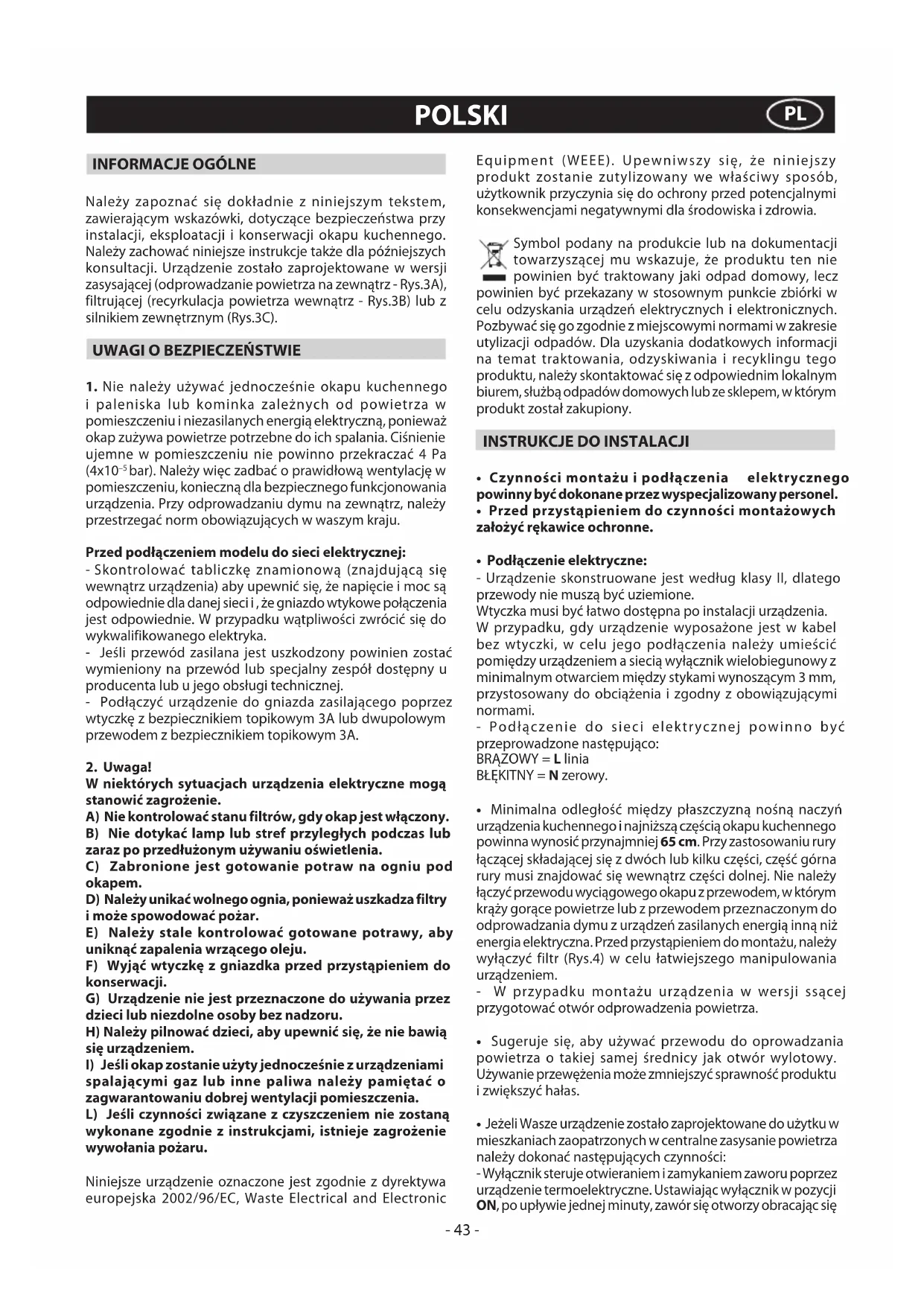

INSTRUKCJA OBSŁUGI HHT6300X HOOVER
BEZPECNOSTNÍ OPATRENÍ
Należy zapoznać się dokładnie z niniejszym tekstem, zawierającym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zachować niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Rys.3A), filtrującej (recyrkulacja powietrza wewnątrz - Rys.3B) lub z silnikiem zewnętrznym (Rys.3C).
UWAGI O BEZPIECZEŃSTWIE
- Nie należy używać jednocześnie okapu kuchennego i paleniska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10 ^-5 bar). Należy więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju.
Przed podłączeniem modelu do sieci elektrycznej:
- Skontrolować tabliczkę znamionową (znajdującą się wewnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i, że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalifikowanego elektryka.
- Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej.
- Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.
2. Uwaga!
W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie.
A) Nie kontrolować stanu filtrów, gdy okap jest włączony.
B) Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia.
C) Zabronione jest gotowanie potraw na ogniu pod okapem.
D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar.
E) Należy stale kontrolować gotowane potrawy, aby uniknąć zapalenia wrzącego oleju.
F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji.
G) Urządzenie nie jest przeznaczone do używania przez dzieci lub niezdolne osoby bez nadzoru.
H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem.
I) Jeśli okap zostanie użyty jednocześnie z urządzeniami spalającymi gaz lub inne paliwa należy pamiętać o zagwarantowaniu dobrej wentylacji pomieszczenia.
L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru.
Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatywnymi dla środowiska i zdrowia.
Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produktu ten nie powinien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzyskania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.
INSTRUKCJE DO INSTALACJI
- Czynności montażu i podłączenia elektrycznego powinny być dokonane przez wyspecjalizowany personel.
- Przed przystąpieniem do czynności montażowych założyć rękawice ochronne.
- Podłączenie elektryczne:
- Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione.
Wtyczka musi być łatwo dostępna po instalacji urządzenia. W przypadku, gdy urządzenie wyposażone jest w kabel bez wtyczki, w celu jego podłączenia należy umieścić pomiędzy urządzeniem a siecią wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami.
- Podłączenie do sieci elektrycznej powinno być przeprowadzone następująco:
BRAZOWY = L linia
BŁĘKITNY = N zerowy.
- Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm. Przy zastosowaniu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem przeznaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć filtr (Rys.4) w celu łatwiejszego manipulowania urządzeniem.
- W przypadku montażu urządzenia w wersji ssącej przygotować otwór odprowadzenia powietrza.
- Sugeruje się, aby używać przewodu do oprowadzania powietrza o takiej samej średnicy jak otwór wylotowy. Używanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.
- Jeżeli Wasze urządzenie zostało zaprojektowane do użytku w mieszkaniach zaopatrzonych w centralne zasysanie powietrza należy dokonać następujących czynności:
- Wyłącznik steruje otwieraniem i zamykaniem zaworu poprzez urządzenie termoelektryczne. Ustawiając wyłącznik w pozycji ON, po upływie jednej minuty, zawór się otworzy obracając się
o 90° umożliwiając w ten sposób zasysanie zanieczyszczonego powietrza. Ustawiając wyłącznik w pozycji OFF, po upływie 100 sekund, zawór się zamyka.
- Instalacja:
Aby przeprowadzić prawidłową instalację okapu, należy postępować wg następującego schematu:
- Montaż okapu w dolnej części półki wiszącej.
- Ybór wersji ( wciągowa lub filtrująca).
- Montaż okapu w dolnej części półki wiszącej:
Takie urządzenia musi być umocowane na półce lub na innej płaszczyźnie wspierającej. Umocować okap posługując się 4 odpowiednimi śrubami i przy wierceniu otworów postępować wg schematu podanego na Rys.1. Aby przeprowadzić montaż prawidłowo, należy ustawić w linii przód okapu z drzwiczkiami półki, regulując część odległościową L poprzez śruby P (Rys.2), w taki sposób, aby tylna część urządzenia odpowiadała półce.
• Wersja z zasysaniem:
Przy tym typie instalacji urządzenie usuwa opary na zewnątrz przez ścianę obwodową lub istniejącą kanalizację. W tym celu konieczny jest zakup rury ściennej teleskopowej odpowietrzającej typu zgodnego z obowiązującymi przepisami, niepalnego, i połączenie jej z kołnierzem H znajdującym się w wyposażeniu urządzenia (Rys.3A).
- Wersja filtrująca:
Aby przekształcić okap z wersji wciągowej na filtrującą, należy zwrócić się do Waszego dostawcy z prośbą o filtry na węgiel aktywny. Filtry należy umieścić dokładnie w zespole wciągającym umieszczonym wewnątrz okapu, wykonać obrót o 90 stopni aż do skoku końcowego (Rys.5). Przy przeprowadzeniu tej operacji należy wyjąć siatki G (Rys.4). Oczyszczone powietrze wprowadzone będzie do pomieszczenia poprzez przewód rurowy łączący, przebiegający poprzez półkę i połączony z pierścieniem łączącym H (Rys.3B).
EKSPLOATACJA I KONSERWACJA
•Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególnie uwagę należy zwrócić na filtr przeciwłuszczowy oraz na filtr z węglem aktywnym.
- Filtr przeciwtłuszczowy ma za zadanie zatrzymywanie cząsteczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia.
- Aby zapobiec ewentualnemu ryzyku pożaru, maksymalnie co 2 miesiące należy ręcznie myć filtry przeciwtłuszczowe, używając płynnych neutralnych nie ściernych środków czyszczących lub też myć je w zmywarce przy niskiej temperaturze i krótkich cyklach mycia.
- Po kilku umyciach, ich kolor może się zmienić. Nie stanowi to powodu do reklamacji w celu ewentualnej wymiany.
- Filtry z węglem aktywnym służą do oczyszczania powietrza, które jest wypuszczane do otoczenia oraz zatrzymują nieprzyjemne zapachy powstające podczas gotowania.
- Filtry z węglem aktywnym nieregenerowane muszą być wymieniane maksymalnie co 4 miesiące. Nasycenie węgla aktywnego zależy od przedłużonego lub nie użycia urządzenia, rodzaju kuchenki oraz częstotliwości czyszczenia
filtra przeciwtłuszczowego.
- Filtry z węglem aktywnym regenerowane muszą być myte ręcznie, neutralnymi nie ściernymi środkami myjącymi lub w zmywarce w maksymalnej temperaturze 65°C (cykl mycia musi być całkowity bez naczyń). Usunąć nadmiar wody uważając aby nie uszkodzić filtra, zdjąć plastikowe części i wysuszyć poduszkę w piekarniku przez około 15 minut w maksymalnej temperaturze 100°C. Aby utrzymać skuteczność filtra węglowego regenerowanego, taka czynność musi być powtarzana co 2 miesiące. Muszą być one wymieniane maksymalnie co 3 lata lub, gdy poduszka zostanie uszkodzona.
- Przed ponownym zamontowaniem filtrów przeciwtłuszczowych i filtrów z węglem aktywnym regenerowanych muszą być one dokładnie wysuszone.
- Często myć okap, zarówno wewnątrz, jak i na zewnątrz, przy pomocy szmatki zwilżonej denaturatem lub neutralnym środkiem myjącym w płynie, nie ściernym.
- Instalacja oświetleniowa zaprojektowana jest do użytkowania podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.
- Jeżeli urządzenie jest wyposażone w oświetlenie otoczenia, może być ono używane przez dłuższe okresy jako ogólne oświetlenie.
- Uwaga: nieprzestrzeganie wskazówek dotyczących czyszczenia okapu i wymiany oraz czyszczenia filtrów powoduje ryzyko pożaru. Dlatego też, zaleca się przestrzeganie podanych instrukcji.
- Wymiana lamp halogenowych (Rys.6 B):
Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory.
Wymienić lampy na takie same.
Uwaga: nie dotykać lampy gołą ręką.
• Wymiana lampek LED (Rys.6 B):
Jeżeli wersja urządzenia posiada lampki LED, w celu ich wymiany konieczna jest interwencja wyspecjalizowanego technika.
- Polecenia slider (Rys.7) symbole jak poniżej:
A = Wyłącznik światła
A1 = Przycisk Off
A2 = Przycisk On
B = Kontrola prędkości
B1 = Przycisk Off
B2 = Przycisk PIERWSZA PREDKOŚĆ
B3 = Przycisk DRUGA PREDKOŚĆ
B4 = Przycisk TRZECIA PREDKOŚĆ
C = Przycisk kontrolki.
- Wymiana lampek żarówek/halogenów (Rys.8):
Używać jedynie lampek tego samego rodzaju oraz mocy Wat, jak te umieszczone w urządzeniu.
- Polecenia slider (Rys.9) symbole jak poniżej:
Okap ten posiada mikrowyłącznik, który pozwala na włączenie prędkości silnika poprzez otwarcie wózka teleskopowego. Jeśli wózek ten zostanie zamknięty, wówczas włączenie prędkości silnika nie będzie możliwe.
Ten mikrowyłącznik nie ma wpływu na włączenie światła, które można zaświecić właściwym przełącznikiem (patrz Rys.9A).
A = Wyłącznik światła
A1 = Przycisk Off
A2 = Przycisk On
B = Kontrola prędkości
B1 = Przycisk PIERWSZA PRĘDKOŚĆ
B2 = Przycisk DRUGA PREDKOŚĆ
B3 = Przycisk TRZECIA PREDKOŚĆ.
Uwaga! Jeśli wózek teleskopowy zostanie zamknięty z prędkością ustawioną na 2, to po jego ponownym otwarciu okap włączy się na tym samym poziomie prędkości przy jaki został zamknięty.
SERWIS DLA KLIENTÓW
Przed skontaktowaniem się z Serwisem Technicznym.
Jeśli urządzenie nie działa, zaleca się:
- Sprawdzić czy wtyczka jest prawidłowo umieszczona w gniazdku.
W przypadku, gdy nie uda się stwierdzić przyczyny nieprawidłowego działania: wyłączyć urządzenie nie ingerując w nie, a następnie skontaktować się z Serwisem Technicznym.
NUMER SERYJNY PRODUKTU. Gdzie się znajduje?
Ważnym jest, aby kontaktując się z Serwisem Technicznym podać kod produktu i numer seryjny (ciąg 16 znaków rozpoczynający się od cyfry 3), które znajdują się na karcie gwarancyjnej lub na tabliczce znamionowej umieszczonej wewnątrz urządzenia.
W ten sposób pomagają Państwo uniknąć niepotrzebnych wyjazdów technika oraz związanych z tym kosztów.
DOSTAWCA UCHYLA SIĘ OD WSZELKIEJ ODPOWIEDZIALNOŚCI ZA EWENTUALNE USTERKI, SPOWODOWANE NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKAZÓWEK.
