HHT6300X - Cappa da cucina HOOVER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HHT6300X HOOVER in formato PDF.
| Marca | Hoover |
| Modello | HHT6300X |
| Tipo di prodotto | Cappa aspirante/filtrante da incasso |
| Versioni d'uso | Evacuazione esterna (modello aspirante) o ricircolo (modello filtrante) |
| Installazione | Incassata in un pannello o supporto |
| Distanza minima di cottura | 65 cm tra la superficie di cottura e la parte più bassa della cappa |
| Filtro antigrasso | Lavabile a mano o in lavastoviglie (ciclo breve, bassa temperatura) ogni 2 mesi |
| Filtro a carbone attivo (non rigenerabile) | Sostituzione ogni 4 mesi |
| Filtro a carbone attivo (rigenerabile) | Lavaggio a mano o in lavastoviglie (max 65°C) ogni 2 mesi, asciugatura in forno (100°C, 15 min), sostituzione massimo 3 anni |
| Illuminazione | Alogena (sostituibile dall'utente) o LED (sostituzione da tecnico) |
| Comandi | Cursore con interruttore luce (On/Off) e selettore di velocità (3 velocità) |
| Microinterruttore | Attiva le velocità solo quando il cassetto telescopico è aperto |
| Luce di cortesia | Se presente, utilizzabile come illuminazione prolungata |
| Alimentazione elettrica | Classe II (doppio isolamento), 220-240 V ~ 50 Hz (da confermare sulla targhetta) |
| Fusibile consigliato | 3 A |
| Depressione massima ammissibile nell'ambiente | 4 Pa (4×10⁻⁵ bar) |
| Pulizia esterna | Panno umido con alcool denaturato o detergente liquido neutro non abrasivo |
| Numero di serie | 16 caratteri che iniziano con 3, sulla targhetta o sul certificato di garanzia |
| Accessori forniti | Flangia di raccordo per evacuazione (H) |
| Conformità | Direttiva europea RAEE (2002/96/CE) – non smaltire con i rifiuti domestici |
Domande frequenti - HHT6300X HOOVER
Domande degli utenti su HHT6300X HOOVER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale HHT6300X - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HHT6300X del marchio HOOVER.

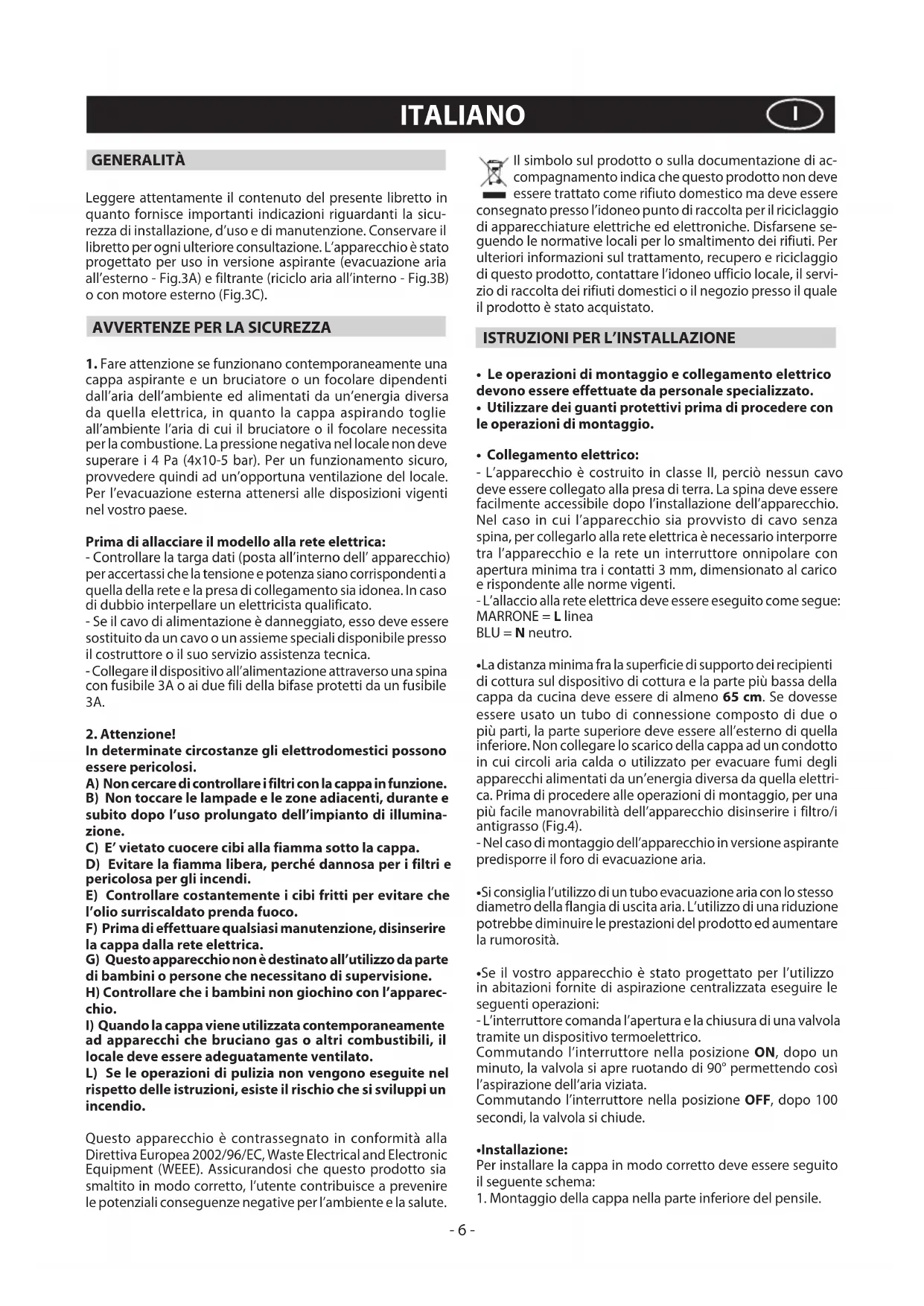

MANUALE UTENTE HHT6300X HOOVER
Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.3A) e filtrante (riciclo aria all'interno - Fig.3B) o con motore esterno (Fig.3C).
AVVERTENZE PER LA SICUREZZA
- Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.
Prima di allacciare il modello alla rete elettrica:
- Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.
- Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.
- Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.
2. Attenzione!
In determinate circostanze gli elettrodomestici possono essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolungato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costantemente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochi con l'apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.
ISTRUZIONI PER L'INSTALLAZIONE
- Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
- Utilizzare dei guanti protettivi prima di procedere con le operazioni di montaggio.
• Collegamento elettrico:
- L'apparecchio è costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilmente accessibile dopo l'installazione dell'apparecchio. Nel caso in cui l'apparecchio sia provvisto di cavo senza spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
- L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea
BLU = N neutro.
- La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm. Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtro/i antigrasso (Fig.4).
- Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuazione aria.
- Si consiglia l'utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia di uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.
- Se il vostro apparecchio è stato progettato per l'utilizzo in abitazioni fornite di aspirazione centralizzata eseguire le sequenti operazioni:
- L'interruttore comanda l'apertura e la chiusura di una valvola tramite un dispositivo termoelettrico.
Commutando l'interruttore nella posizione ON, dopo un minuto, la valvola si apre ruotando di 90° permettendo così l'aspirazione dell'aria viziata.
Commutando l'interruttore nella posizione OFF, dopo 100 secondi, la valvola si chiude.
•Installazione:
Per installare la cappa in modo corretto deve essere seguito il seguente schema:
-
Montaggio della cappa nella parte inferiore del pensile.
-
Scelta della versione (aspirante Fig.3A o filtrante Fig.3B).
- Montaggio della cappa nella parte inferiore del pensile: Questo tipo di apparecchio deve essere incassato in un pensile o in altro supporto. Per il fissaggio utilizzare 4 viti idonee a tipo di mobile, eseguendo i fori seguendo lo schema in Fig.1. Per il corretto montaggio allineare il frontale della cappa allo sportello del pensile e regolare il distanziere L, tramite le viti P (Fig.2), per far coincidere posteriormente l'apparecchio al pensile.
•Versione aspirante:
Con questo tipo d'installazione l'apparecchio scarica i vapori all'esterno attraverso una parete perimetrale o canalizzazione esistente. E' necessario a tal scopo acquistare, un tubo di evacuazione aria, del tipo previsto dalle vigenti normative non infiammabile e collegarlo alla flangia H in dotazione (Fig.3A).
•Versione filtrante:
Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i filtri a carbone attivo. I filtri devono essere applicati al gruppo aspirante posto all'interno della cappa centrandoli ad esso e ruotandoli di 90 gradi fino allo scatto d'arresto (Fig.5). Per effettuare questa operazione rimuovere i pannelli G (Fig.4). L'aria viene rimessa nell'ambiente attraverso un tubo di evacuazione aria passante attraverso il mobile e collegato alla flangia H (Fig.3B).
USO E MANUTENZIONE
- Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
- Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio. - Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi. - Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.
- I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura.
- I filtri al carbone attivo non rigenerabili devono essere sostituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.
- I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l'acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il materassino risulta danneggiato.
- Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati
bene.
- Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.
- L'impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolungato di illuminazione generale dell'ambiente. L'uso prolungato dell'illuminazione diminuisce notevolmente la durata media delle lampade.
- Se l'apparecchio è dotato della luce ambiente questa può essere utilizzata per l'uso prolungato di illuminazione generale dell'ambiente.
- Attenzione: l'inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.
- Sostituzione delle lampade alogene (Fig.6 A):
Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fessure.
Sostituire con lampade dello stesso tipo.
Attenzione: non toccare la lampadina a mano nude.
- Sostituzione delle lampade LED (Fig.6 B):
Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un tecnico specializzato.
- Comandi slider (Fig.7) la simbologia è di seguito riportata:
A = Interruttore luce
A1 = Tasto Off
A2 = Tasto On
B = Controllo di velocità
B1 = Tasto Off
B2 = Tasto PRIMA VELOCITÀ
B3 = Tasto SECONDA VELOCITÀ
B4 = Tasto TERZA VELOCITÀ
C = Tasto Gemma spia.
- Sostituzione delle lampade a incandescenza/alogene (Fig.8):
Utilizzare solo lampade dello stesso tipo e Wattaggio installate sull'apparecchio.
- Comandi slider (Fig.9) la simbologia è di seguito riportata:
Questa cappa è dotata di un microinterruttore che permette di attivare le velocità del motore tramite l'apertura del carrello telescopico. Se il carrello telescopico è chiuso, le velocità del motore non potranno essere attivate. Tale microinterruttore non influisce sull'attivazione delle luci, che devono essere accese tramite l'apposito interruttore (vedi Fig.9A).
A = Interruttore luce
A1 = Tasto Off
A2 = Tasto On
B = Controllo di velocità
B1 = Tasto PRIMA VELOCITÀ
B2 = Tasto SECONDA VELOCITÀ
B3 = Tasto TERZA VELOCITÀ.
Attenzione! Se il carrello telescopico viene chiuso con la velocità impostata a 2, una volta che questo viene riaperto, la cappa si riattiva alla stessa velocità d'esercizio con cui era stata spenta.
SIDECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.
SERVIZIO ASSISTENZA CLIENTI
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del piano vi consigliamo di:
— verificare il buon inserimento della spina nella presa di corrente;
— verificare che l'afflusso di gas sia regolare.
Nel caso non si individui la causa di mal funzionamento:
spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.
MATRICOLA DEL PRODOTTO. Dove si trova?
È importante che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.
In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.
