Бренд	Hoover
Модель	HHT6300X
Тип продукта	Встраиваемая вытяжка (вытяжка/фильтрация)
Варианты использования	Внешняя вытяжка (режим отвода воздуха) или рециркуляция (режим фильтрации)
Установка	Встраиваемая в панель или кронштейн
Минимальное расстояние от варочной поверхности	65 см между варочной поверхностью и самой нижней частью вытяжки
Жировой фильтр	Моется вручную или в посудомоечной машине (короткий цикл, низкая температура) каждые 2 месяца
Угольный фильтр (не регенерируемый)	Замена каждые 4 месяца
Угольный фильтр (регенерируемый)	Мойка вручную или в посудомоечной машине (макс. 65°C) каждые 2 месяца, сушка в духовке (100°C, 15 мин), замена не позднее 3 лет
Освещение	Галогеновое (заменяемое пользователем) или светодиодное (замена техником)
Элементы управления	Слайдер с выключателем света (Вкл/Выкл) и селектором скорости (3 скорости)
Микропереключатель	Активирует скорости только при открытом телескопическом ящике
Дежурное освещение	При наличии используется как дополнительное освещение
Электропитание	Класс II (двойная изоляция), 220-240 В ~ 50 Гц (подтвердить на табличке с данными)
Рекомендуемый предохранитель	3 А
Максимально допустимое разрежение в помещении	4 Па (4×10⁻⁵ бар)
Очистка внешних поверхностей	Влажная тряпка с денатурированным спиртом или нейтральным неабразивным жидким моющим средством
Серийный номер	16 символов, начинающихся с 3, на табличке с данными или гарантийном талоне
Входящие в комплект аксессуары	Соединительная муфта для отвода воздуха (H)
Соответствие	Европейская директива WEEE (2002/96/EC) – не выбрасывать с бытовыми отходами

Часто задаваемые вопросы - HHT6300X HOOVER

Как очистить жировой фильтр?

Мойте жировой фильтр вручную нейтральным неабразивным жидким моющим средством или в посудомоечной машине при низкой температуре и коротком цикле, не реже одного раза в 2 месяца.

Как часто нужно заменять не регенерируемый угольный фильтр?

Не регенерируемый угольный фильтр необходимо заменять не реже одного раза в 4 месяца.

Как ухаживать за регенерируемым угольным фильтром?

Мойте его вручную нейтральным моющим средством или в посудомоечной машине при температуре не выше 65°C, затем сушите в духовке при 100°C не менее 15 минут. Повторяйте каждые 2 месяца и заменяйте не позднее 3 лет.

Можно ли использовать вытяжку без внешнего отвода воздуха?

Да, вытяжку можно использовать в режиме рециркуляции (фильтрационная модель) с угольными фильтрами. Воздух возвращается в помещение.

Какое минимальное расстояние между вытяжкой и плитой?

Минимальное расстояние между варочной поверхностью и самой нижней частью вытяжки составляет 65 см.

Как заменить галогеновые лампы?

Снимите стекло, поддев его в предусмотренных пазах, затем замените галогеновые лампы на лампы того же типа. Не прикасайтесь к лампам голыми руками.

Что делать, если вытяжка не работает?

Проверьте, надежно ли вставлена вилка в розетку. Если проблема не исчезнет, отключите прибор от сети и обратитесь в службу технической поддержки. Не пытайтесь ремонтировать самостоятельно.

Где находится серийный номер изделия?

Серийный номер (16 символов, начинающихся с 3) находится на табличке с данными внутри вытяжки или на гарантийном талоне.

Можно ли использовать вытяжку с газовым прибором?

Да, но убедитесь, что помещение хорошо вентилируется. Разрежение не должно превышать 4 Па во избежание обратного потока.

Какое моющее средство использовать для очистки вытяжки?

Используйте влажную тряпку с денатурированным спиртом или нейтральным неабразивным жидким моющим средством. Избегайте абразивных средств.

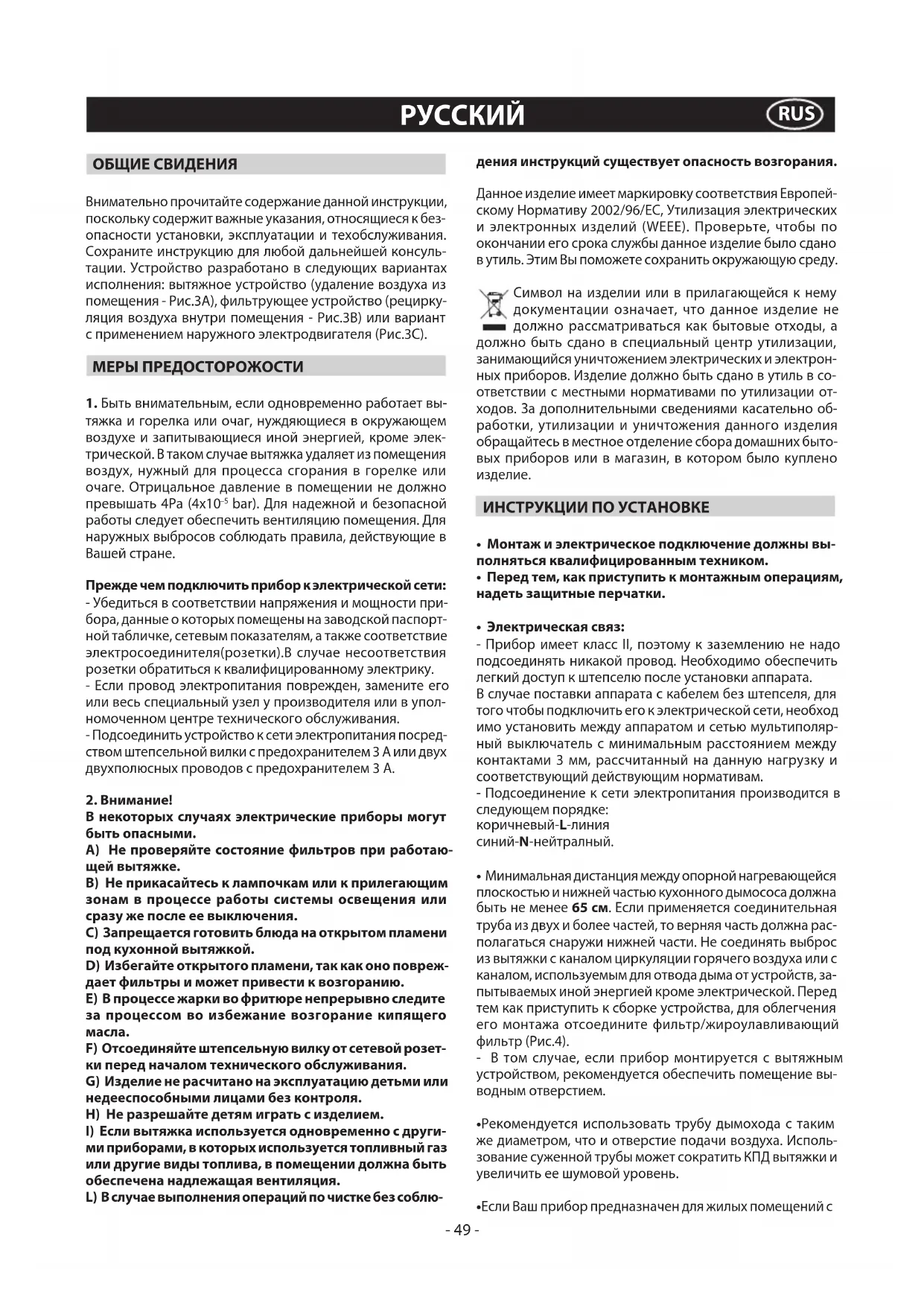

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HHT6300X HOOVER

Внимательно прочитайте содержание данной инструкции, поскольку содержит важные указания, относящиеся к безопасности установки, эксплуатации и техобслуживания. Сохраните инструкцию для любой дальнейшей консультации. Устройство разработано в следующих вариантах исполнения: вытяжное устройство (удаление воздуха из помещения - Рис.ЗА), фильтрующее устройство (рециркуляция воздуха внутри помещения - Рис.ЗВ) или вариант с применением наружного электродвигателя (Рис.ЗС).

МЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает вытяжка и горелка или очаг, нуждяющиеся в окружающем воздухе и запитывающиеся иной энергией, кроме электрической. В таком случае вытяжка удаляет из помещения воздух, нужный для процесса сгорания в горелке или очаге. Отрицальное давление в помещении не должно превышать 4Pa (4x10 ^-5 bar). Для надежной и безопасной работы следует обеспечить вентиляцию помещения. Для наружных выбросов соблюдать правила, действующие в Вашей стране.

Прежде чем подключить прибор к электрической сети:

- Убедиться в соответствии напряжения и мощности прибора, данные о которых помещены на заводской паспортной табличке, сетевым показателям, а также соответствие электросоединителя(розетки). В случае несоответствия розетки обратиться к квалифицированному электрику.

- Если провод электропитания поврежден, замените его или весь специальный узел у производителя или в уполномоченном центре технического обслуживания.

- Подсоединить устройство к сети электропитания посредством штепсельной вилки с предохранителем 3 А или двух двухполюсных проводов с предохранителем 3 А.

2. Внимание!

В некоторых случаях электрические приборы могут быть опасными.

A) Не проверяйте состояние фильтров при работающей вытяжке.

В) Не прикасайтесь к лампочкам или к прилегающим зонам в процессе работы системы освещения или сразу же после ее выключения.

С) Запрещается готовить блюда на открытом пламени под кухонной вытяжкой.

D) Избегайте открытого пламени, так как оно повреждает фильтры и может привести к возгоранию.

E) В процессе жарки во фритюре непрерывно следите за процессом во избежание возгорание кипящего масла.

F) Отсоединяйте штепсельную вилку от сетевой розетки перед началом технического обслуживания.

G) Изделие не расчитано на эксплуатацию детьми или недееспособными лицами без контроля.

Н) Не разрешайте детям играть с изделием.

I) Если вытяжка используется одновременно с другими приборами, в которых используется топливный газ или другие виды топлива, в помещении должна быть обеспечена надлежащая вентиляция.

L) В случае выполнения операций по чистке без соблю-

дения инструкций существует опасность возгорания.

Данное изделие имеет маркировку соответствия Европейскому Нормативу 2002/96/EC, Утилизация электрических и электронных изделий (WEEE). Проверьте, чтобы по окончании его срока службы данное изделие было сдано в утиль. Этим Вы поможете сохранить окружающую среду.

Символ на изделии или в прилагающейся к нему документации означает, что данное изделие не должно рассматриваться как бытовые отходы, а должно быть сдано в специальный центр утилизации, занимающийся уничтожением электрических и электронных приборов. Изделие должно быть сдано в утиль в соответствии с местными нормативами по утилизации отходов. За дополнительными сведениями касательно обработки, утилизации и уничтожения данного изделия обращайтесь в местное отделение сбора домашних бытовых приборов или в магазин, в котором было куплено изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

• Монтаж и электрическое подключение должны выполняться квалифицированным техником.
• Перед тем, как приступить к монтажным операциям, надеть защитные перчатки.

• Электрическая связ:

- Прибор имеет класс II, поэтому к заземлению не надо подсоединять никакой провод. Необходимо обеспечить легкий доступ к штепселю после установки аппарата.

В случае поставки аппарата с кабелем без штепселя, для того чтобы подключить его к электрической сети, необходимо установить между аппаратом и сетью мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, рассчитанный на данную нагрузку и соответствующий действующим нормативам.

- Подсоединение к сети электропитания производится в следующем порядке:

коричневый-Л-линия синий-Н-нейтралный.

- Минимальная дистанция между опорной нагревающейся плоскостью и нижней частью кухонного дымососа должна быть не менее 65 см. Если применяется соединительная труба из двух и более частей, то верняя часть должна располагаться снаружи нижней части. Не соединять выброс из вытяжки с каналом циркуляции горячего воздуха или с каналом, используемым для отвода дыма от устройств, запытываемых иной энергией кроме электрической. Перед тем как приступить к сборке устройства, для облегчения его монтажа отсоедините фильтр/жироулавливающий фильтр (Рис.4).

- В том случае, если прибор монтируется с вытяжным устройством, рекомендуется обеспечить помещение выводным отверстием.

- Рекомендуется использовать трубу дымохода с таким же диаметром, что и отверстие подачи воздуха. Использование суженной трубы может сократить КПД вытяжки и увеличить ее шумовой уровень.

- Если Ваш прибор предназначен для жилых помещений с

централизованной вытяжной трубой, то Вам необходимо выполнить следующие операции:

- Выключатель через термоэлектрическое устройство производит «открытие-закрытие» клапана. Выключатель в положение ON - через минуту клапан вытяжного устройства загрязненного воздуха откроется, повернувшись на 90°. Выключатель в положение OFF - через 100 секунд клапан закроется.

- Установка

Для правильной установки вытяжки должны быть выполнены следующие пункты:

• Закрепите вытяжку к нижней части навесной детали.
• Выбирайте вытяжной либо фильтрующий вариант.

- Монтаж колпака в нижней части навесного шкафа:

Данный тип колпака должно быть встроено в кухонный навесной шкаф или другой суппорт. Для закрепления необходимо использовать 4 болта, соответствующих типу мебели, делая подходящие отверстия, как показано на (Рис.1). Для правильного монтажа проследите, чтобы аппарат и навесной шкаф совпали с задней стороны, выравняйте лобовую часть колпака с дверцой навесного шкафа, регулируя дистанционную деталь L справа и слева с помощью болтов P (Рис.2).

- Вытяжка с отводом:

При таком способе монтажа вытяжка осуществляет отвод дыма в атмосферу через наружную стену здания или через существующую вентиляционную шахту. С этой целью необходимо приобрести раздвижную невозгораемую дымоходную трубу, соответствующую действующим нормативам, и соединить ее с прилагающимся фланцем H (схема 3A).

•Режим рециркуляции:

Для того, чтобы отводная вытяжка работала в режиме рециркуляции, приобретите в магазине фильтры с активированным углем. Установите угольные фильтры в центр узла вытяжки и поверните их на 90° вплоть до щелчка (схема 5). С этой целью снимите панели-жироуловители G (схема 4). Воздух возвращается в помещение по соединительному воздуховоду, проходящему через кухонный элемент, и соединенному с кольцом H (схема 3В).

ЭКСПЛУАТАЦИЯ И ТЕХХОД

- Рекомендуем ввести аппарат в эксплуатацию, прежде чем приступить к варке какого-либо элемента. Рекомендуем оставить работать аппарат на 15 минут, после завершения приготовления пищи, чтобы полностью выпустить тяжелый воздух. Хорошее функционирование колпака обусловлено правильным и постоянным техническим обслуживанием; особое внимание следует уделить фильтру жира и активированного угля.

• Жироудаляющий фильтр должен удерживать жирные взвешенные частицы в воздухе, следовательно, его загрязнение зависит от времени работы прибора.
• Во избежание риска пожара, не реже двух раз в месяц необходимо промывать жироудаляющие фильтры вручную с использованием жидких нейтральных моющих средств без абразивных добавок, или мыть в посудомоечной машинке при низкой температуре и в короткие циклы.
• Цвет может измениться, после нескольких промывок. Этот факт не даёт права на жалобу и замену детали.
• Фильтры с активированным углём необходимы для очистки воздуха в помещении и удаляют неприятные запахи при приготовлении пищи.

- Не регенерируемые фильтры с активированным углём необходимо заменять не реже 1 раза в 4 месяца. Насыщение активированного угля зависит от того, часто использовался прибор, от вида кухни и от регулярности очистки жироудаляющего фильтра.

- Регенерируемые фильтры с активированным углём необходимо мыть вручную, с использованием нейтральных моющих средств без абразивных добавок, или в посудомоечной машине при температуре не выше 65°C (при этом в машине не должно находиться посуды). Удалить лишнюю воду, не повреждая фильтр, снять пластмассовые детали и высушить коврик в печи, не менее чем 15 минут при температуре не выше 100°C. Чтобы поддерживать фильтр с активированным углём в эффективном состоянии, это операцию необходимо проводить каждые 2 месяца. Не менее чем раз в 3 года фильтр необходимо заменять, или когда на коврике обнаружены повреждения.

• Перед тем, как установить жироудаляющие фильтры и фильтры с активированным углём, необходимо их тщательно высушить.

- Необходимо часто очищать колпак как внутри, так и снаружи, используя увлажненную денатурированным спиртом ткань или нейтральные не царапающие жидкие моющие средства.

• Лампы вытяжки служат для освещения варочной панели во время приготовления и не расчитаны на длительное включение для обычного освещения помещения. Продолжительное использование ламп вытяжек значительно сокращает их средний срок службы.
• Если прибор оснащён освещением помещения, оно может быть использовано для длительного применения всего освещения помещения.
• Внимание: несоблюдение рекомендаций по очистке вытяжке и замене и очистки фильтров, приводит к опасности пожара. Рекомендуется следовать приведённым инструкциям.

- Замена галогенных ламп (Рис.6 А):

Для замены галогенных ламп В снимите стеклянную крышку С, поддев ее отверткой в специальных пазах.

Замените лампы на лампы такого же типа.

Внимание: не прикасайтесь к лампам голыми руками.

- Замена светодиодных ламп (Рис.6 В):

На исполнении со СВЕТОДИОДНЫМИ лампами, замену ламп должен производить специализированный технический персонал.
- Сигналы управления (Рис.7) slider- символика указана ниже:

A = переключатель света

A1 = клавиша Off

A2 = клавиша On

B = регулятор скорости

B1 = клавиша Off

В2 = клавиша ПЕРВАЯ СКОРОСТЬ

ВЗ = клавиша ВТОРОАЯ СКОРОСТЬ

B4 = клавиша ТРЕТЬЯ СКОРОСТЬ

C = клавиша сигнальной лампочки.

• Замена лампочки накаливания/галогенной (Рис.8): Использовать только лампочки такого же типа и вольтажа, что и установленные в приборе.
• Сигналы управления slider (Рис.9) символика указана ниже:
  Эта вытяжка укомплектована микровыключателем, кото-

рый позволяет включать скорости двигателя посредством открывания выдвижной картеки. Если выдвижная каретка закрыта, скорости двигателя не могут быть включены. Этот микровыключатель не влияет на включение лампочек, которые включаются при помощи специального выключателя (см. схему 9А).

A = переключатель света

A1 = клавиша Off

A2 = клавиша On

B = регулятор скорости

B1 = клавиша ПЕРВАЯ СКОРОСТЬ

B2 = клавиша ВТОРОАЯ СКОРОСТЬ

ВЗ = клавиша ТРЕТЬЯ СКОРОСТЬ.

Внимание! Если выдвижная каретка закрывается при за- данной скорости 2, после ее открывания вытяжка включа- ется на той же скорости, на которой она была выключена.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ПОКУПАТЕЛЕЙ

Перед тем как обратиться в Центр Сервисного Обслуживания.

В случае неисправности Вашего изделия рекомендуем:

- Проверить, прочно ли воткнута штепсельная вилка изделия в сетевую розетку.

Если Вы не можете обнаружить причину неисправности: выключите изделие, не пытайтесь раскрыть его и обратитесь в Центр Сервисного Обслуживания.

ПАСПОРТНАЯ ТАБЛИЧКА Где она находится?

При обращении в Центр Сервисного Обслуживания важно сообщить артикул и номер его тех. Паспорта (16-значный код, начинающийся с цифры 3), которые Вы найдете в гарантийном таллоне или на паспортной табличке, расположенной внутри изделия.

Таким образом можно избежать напрасного вызова техника, сэкономив на стоимости обслуживания.

ФИРМА НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УШЕРБ, ВЫЗВАННЫЙ НЕСОБЛЮДЕНИЕМ ВЫШЕПРИ-ВЕДЕННЫХ ПРЕДУПРЕЖДЕНИЙ.
