VP 3101 S - Porszívó ECG - Ingyenes használati útmutató

Márka	ECG
Modell	VP 3101 S
Termék típusa	Zsákos porszívó
Szín	Nincs megadva
Névleges teljesítmény	800 W
Maximális teljesítmény	1000 W
Szívóteljesítmény	180 W
Névleges feszültség	230 V ~ 50/60 Hz
Porgyűjtő zsák térfogata	2,5 L
Hatósugár	7,8 m
Zajszint	< 78 dB
Tömeg	3,7 kg
Energiaosztály	A (33,6 kWh/an)
Szűrő típusa	Mosható motorszűrő és kimeneti szűrő
Teljes zsák jelző	Igen, piros jelzőfény
Kábel felcsévélő	Igen, automatikus
Teljesítmény beállítás	Igen, készüléken lévő vezérlés
Tartozékok	Rugalmas tömlő, krómozott fém teleszkópos cső, padló/szőnyeg kefe fej, kombinált résfúvóka, portörlő kefe
Pót zsákok	Hivatkozás: KOMA ECG VP 3101 S
Karbantartás	Szűrők tisztítása és rendszeres zsákcsere

Gyakran ismételt kérdések - VP 3101 S ECG

Hogyan kell összeszerelni az ECG VP 3101 S porszívót?

Összeszerelés előtt győződjön meg arról, hogy a készülék ki van kapcsolva és ki van húzva. Dugja be a rugalmas tömlő végét az elülső nyílásba, amíg az be nem reteszel. Csatlakoztassa a másik végét a teleszkópos csőhöz, majd adja hozzá a kívánt tartozékot (kefe, fúvóka...).

Hogyan kell kicserélni a porgyűjtő zsákot?

Amikor a töltöttségjelző pirosra vált, nyomja meg a reteszt és nyissa ki az elülső fedelet. Vegye ki a tartót a teli zsákkal, dobja ki, és helyezzen be egy új KOMA ECG VP 3101 S típusú zsákot.

Hogyan kell tisztítani a szűrőket?

A kimeneti szűrőhöz: hajtsa le és vegye le a fedelet, mossa meg a szűrőt meleg vízben, majd szárítsa meg. A motorszűrőhöz (évente egyszer): nyissa ki az elülső fedelet, vegye ki a szűrőt, mossa meg meleg vízben és szárítsa meg. Ha sérült, cserélje ki.

Mit tegyek, ha a szívóteljesítmény csökken?

Először ellenőrizze, hogy a porgyűjtő zsák tele van-e. Ha szükséges, cserélje ki. Ha a probléma továbbra is fennáll, vizsgálja meg a rugalmas tömlőt és a csövet esetleges elzáródások szempontjából. Tisztítsa meg vagy cserélje ki a szűrőket.

Hogyan kell használni a kábel felcsévélőt?

Használat után húzza ki a dugót a konnektorból, majd nyomja meg a készüléken található felcsévélő gombot. A kábel automatikusan visszacsévélődik. Soha ne húzza a kábelt.

A porszívó szívhat folyadékot?

Nem, a porszívó kizárólag száraz anyagokra készült. Soha ne szívjon vizet vagy folyadékot, mert az károsíthatja a készüléket és áramütést okozhat.

Mit tegyek, ha a teljes zsák jelző piros marad a zsák cseréje után?

Kapcsolja ki és húzza ki a porszívót. Ellenőrizze, hogy a rugalmas tömlő vagy a cső nem dugult-e el. Ha a probléma továbbra is fennáll, forduljon hivatalos szervizhez.

Használhatom a porszívót zsák nélkül?

Nem, a porszívót mindig porgyűjtő zsákkal, motorszűrővel és kimeneti szűrővel együtt kell használni, ellenkező esetben károsodás léphet fel.

Milyen tartozékok járnak a porszívóhoz?

A porszívóhoz tartozik egy rugalmas tömlő, egy krómozott fém teleszkópos cső, egy szőnyeg- vagy keménypadló kefe fej, egy kombinált résfúvóka és egy portörlő kefe.

Hol találok pótalkatrészeket?

A pót zsákok hivatkozása KOMA ECG VP 3101 S. Szűrőkhöz vagy egyéb alkatrészekhez forduljon hivatalos szervizhez vagy viszonteladójához.

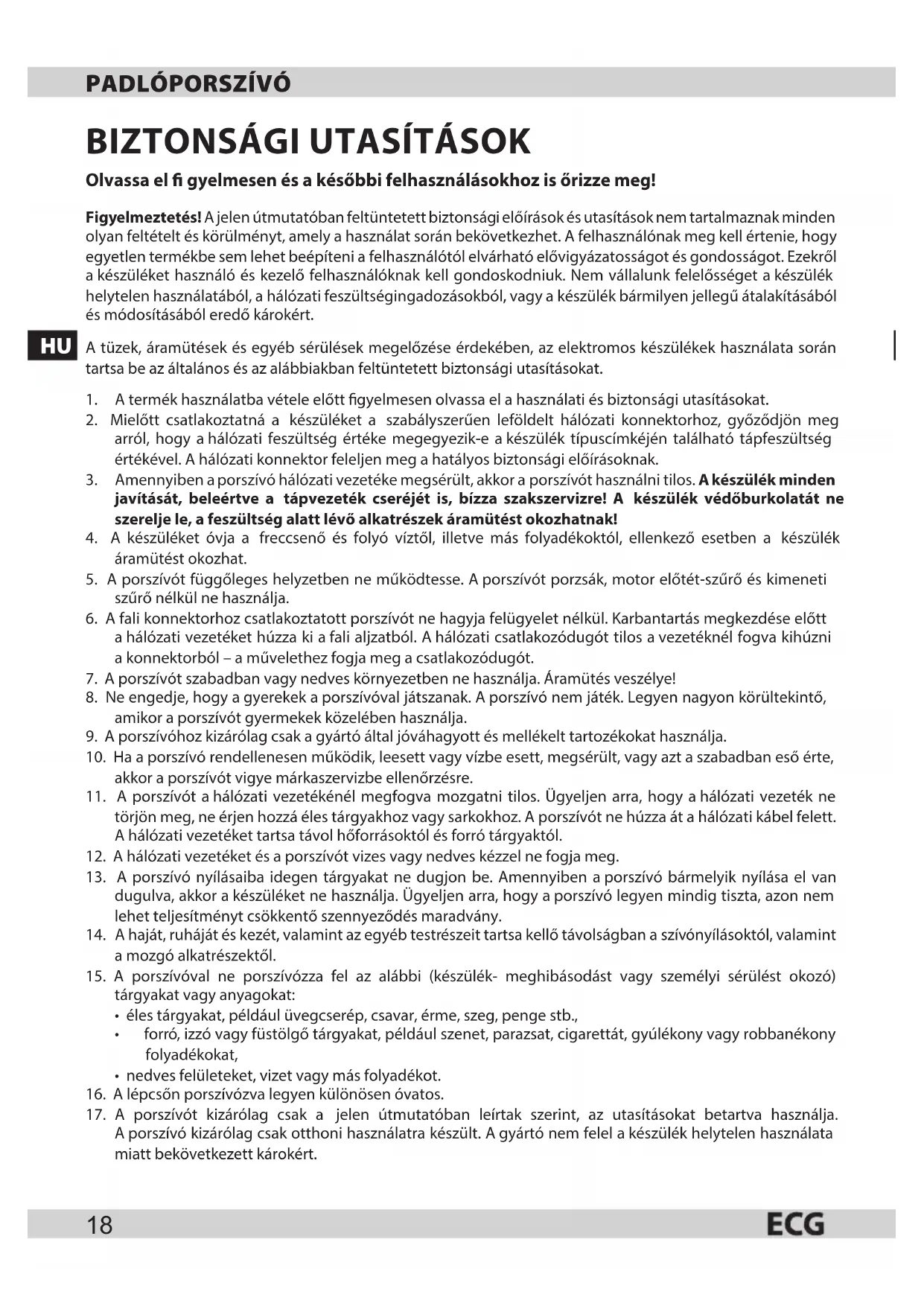

HASZNÁLATI ÚTMUTATÓ VP 3101 S ECG

Olvassa el fi gyelmesen és a későbbi felhasználásokhoz is őrizze meg!

Figyelmeztetés! A jelen útmutatóban feltüntetett biztonsági előírások és utasítások nem tartalmaznak minden olyan feltételt és körülményt, amely a használat során bekövetkezhet. A felhasználónak meg kell értenie, hogy egyetlen termékbe sem lehet beépíteni a felhasználótól elvárható elővigyázatosságot és gondosságot. Ezekről a készüléket használó és kezelő felhasználóknak kell gondoskodniuk. Nem vállalunk felelősséget a készülék helytelen használatából, a hálózati feszültségingadozásokból, vagy a készülék bármilyen jellegű átalakításából és módosításából eredő károkért.

HU

A tüzek, áramütések és egyéb sérülések megelőzése érdekében, az elektromos készülékek használata során tartsa be az általános és az alábbiakban feltüntetett biztonsági utasításokat.

1. A termék használatba vétele előtt figyelmesen olvassa el a használati és biztonsági utasításokat.
2. Mielőtt csatlakoztatná a készüléket a szabályszerűen leföldelt hálózati konnektorhoz, győződjön meg arról, hogy a hálózati feszültség értéke megegyezik-e a készülék típuscímkéjén található tápfeszültség értékével. A hálózati konnektor feleljen meg a hatályos biztonsági előírásoknak.
3. Amennyiben a porszívó hálózati vezetéke megsérült, akkor a porszívót használni tilos. A készülék minden javítását, beleértve a tápvezeték cseréjét is, bizza szakservizre! A készülék védőburkolatát ne szerelje le, a feszültség alatt lévő alkatrészek áramütést okozhatnak!
4. A készüléket óvja a freccsenő és folyó víztől, illetve más folyadékoktól, ellenkező esetben a készülék áramütést okozhat.
5. A porszívót függőleges helyzetben ne működtesse. A porszívót porzsák, motor előtét-szűrő és kimeneti szűrő nélkül ne használja.
6. A fali konnektorhoz csatlakoztatott porszívót ne hagyja felügyelet nélkül. Karbantartás megkezdése előtt a hálózati vezetéket húzza ki a fali aljzatból. A hálózati csatlakozódugót tilos a vezetéknél fogva kihúzni a konnektorból – a művelethez fogja meg a csatlakozódugót.
7. A porszívót szabadban vagy nedves környezetben ne használja. Áramütés veszélye!
8. Ne engedje, hogy a gyerekek a porszívóval játszanak. A porszívó nem játék. Legyen nagyon körültekintő, amikor a porszívót gyermekek közelében használja.
9. A porszívóhoz kizárólag csak a gyártó által jóváhagyott és mellékelt tartozékokat használja.
10. Ha a porszívó rendellenesen működik, leesett vagy vízbe esett, megsérült, vagy azt a szabadban eső érte, akkor a porszívót vigye márkaszervizbe ellenőrzésre.
11. A porszívót a hálózati vezetékénél megfogva mozgatni tilos. Ügyeljen arra, hogy a hálózati vezeték ne törjön meg, ne érjen hozzá éles tárgyakhoz vagy sarkokhoz. A porszívót ne húzza át a hálózati kábel felett. A hálózati vezetéket tartsa távol höforrásoktól és forró tárgyaktól.
12. A hálózati vezetéket és a porszívót vizes vagy nedves kézzel ne fogja meg.
13. A porszívó nyílásaiba idegen tárgyakat ne dugjon be. Amennyiben a porszívó bármelyik nyílása el van dugulva, akkor a készüléket ne használja. Ügyeljen arra, hogy a porszívó legyen mindig tiszta, azon nem lehet teljesítményt csökkentő szennyeződés maradvány.
14. A haját, ruháját és kezét, valamint az egyéb testrészeit tartsa kellő távolságban a szívonyílásoktól, valamint a mozgó alkatrészektől.
15. A porszívóval ne porszívózza fel az alábbi (készülék- meghibásodást vagy személyi sérülést okozó) tárgyakat vagy anyagokat:
16. éles tárgyakat, például üvegcserép, csavar, érme, szeg, penge stb.,
17. forró, izzó vagy füstölgő tárgyakat, például szenet, parazsat, cigarettát, gyúlékony vagy robbanékony folyadékokat,
18. nedves felületeket, vizet vagy más folyadékot.
19. A lépcsőn porszívózva legyen különösen óvatos.

20. A porszívót kizárólag csak a jelen útmutatóban leírtak szerint, az utasításokat betartva használja. A porszívó kizárólag csak otthoni használatra készült. A gyártó nem felel a készülék helytelen használata miatt bekövetkezett károkért.

21. A készüléket 8 évnél idősebb gyerekek, idős, testi és szellemi fogyatékos személyek, illetve a készülék használatát nem ismerő és hasonló készülék üzemeltetéseinek a tapasztalataival nem rendelkező személyek csak a készülék használati utasítását ismerő és a készülék használatáért felelősséget vállaló személy felügyelete mellett használhatják. A készülék nem játék, azzal gyerekek nem játszhatnak. A készüléket 8 év feletti gyerekek csak felnőtt személy felügyelete mellett tisztíthatják. A készüléket és a hálózati vezetékét úgy kell elhelyezni, hogy ahhoz 8 év alatti gyerekek ne férhessenek hozzá.

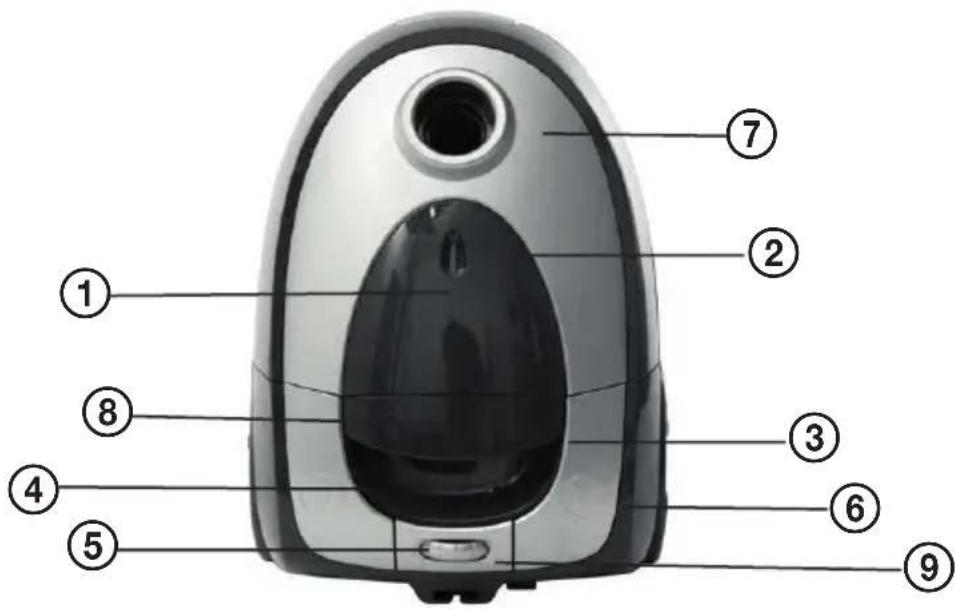

A PORSZÍVÓ RÉSZEI

1. Mellsö burkolat

2. Porzsák telítettség kijelző

3. Hátsó burkolat

4. Kábelbehúzó gomb

5. Teljesítményszabályozó

6. Be- és kikapcsoló gomb

7. Szívócső csatlakozó nyílás

8. Fogantyú

9. Teljesítmény szabályozó panel

Tartozékok:

tömlő, krómozott fém teleszkópos szívócső, kefés szívófej szönyeg vagy kemény padlók porszívózásához, kombinált szükített végű szívófej és kefés szívófej.

A PORSZÍVÓ HASZNÁLATA

A porszívó összeállítása előtt a porszívót kapcsolja le és a hálózati vezetéket húzza ki a fali aljzatból!

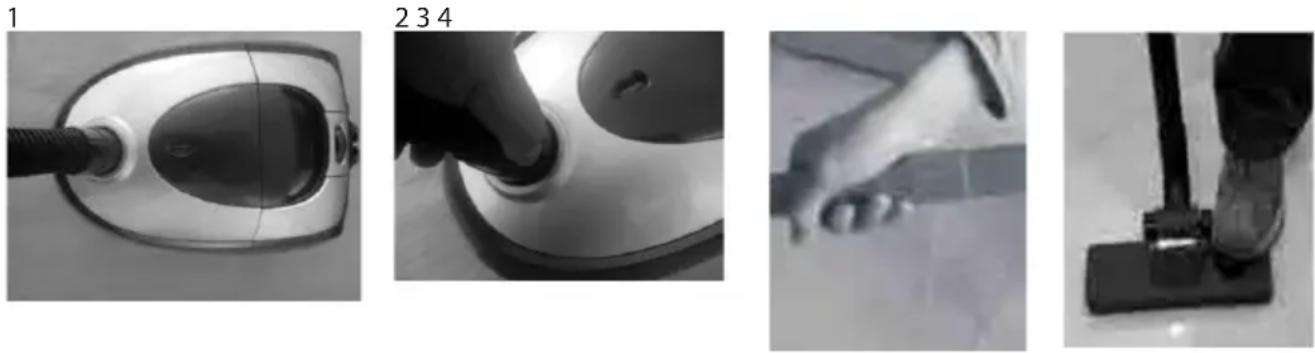

1. A tömlő végét dugja és rögzítse a porszívó elején található nyílásba (1. ábra). A tömlő kihúzása előtt a tömlő végén nyomja be mindkét reteszt, majd a tömlőt húzza ki a porszívó nyílásából (2. ábra).

2. A tömlő másik (hajlított) végéhez csatlakoztassa a szívócsövet (3. ábra).

3. A szívócsőre húzza rá a padlótípusnak megfelelő szívófejet: a kefés szívófejet (szönyeghez vagy kemény padlóhoz), amelyet a képen látható módon kapcsoljon át a padlótípus szerint (4. ábra), vagy használja a szükített végű szívócsövet (a nehezen hozzáférhető helyekhez), illetve a kefés szívófejet (kárpitos bútorokhoz stb.) (5. ábra).

4. A porszívó bekapcsolása: a porszívó hálózati vezetékét csatlakoztassa a fali aljzathoz, majd a kapcsoló megnyomásával indítsa el a porszívót (lásd az 6. ábrát). A porszívót kizárólag csak a típuscímkéjén feltüntetett tápfeszültségnek megfelelő hálózathoz szabad csatlakoztatni.

5. A hálózati vezeték behúzása: a csatlakozódugónál megfogva húzza ki a hálózati vezetéket a készülékből. Nyomja meg a csévélő gombját, a készülék automatikusan behúzza a hálózati vezetéket a készülékbe (7. ábra).

Meghibásodás esetén

Bármilyen készüléksérülés esetén a készüléket használni tilos. A sérült hálózati vezetéket csak márkaszerviz vagy villanyszerelő szakember cserélheti ki. Csak így lehet megelőzni az áramütések kockázatát. Amennyiben a porszívó nem működik megfelelően, akkor nézze meg a problémamegoldás bekezdést. Amennyiben a hibát nem tudja megszüntetni, akkor forduljon a márkaszervizhez.

HU

567

A porszívót kapcsolja le és a hálózati vezetéket húzza ki a fali aljzatból. A porszívó tisztítása, karbantartása vagy a tartozékok cseréje előtt a porszívót mindig kapcsolja le és a hálózati vezetéket húzza ki a fali aljzatból.

Porzsák telítettség kijelző

A porszívó porzsák telítettség kijelzője ② piros színre vált át, ha a porzsák megtelt vagy a szívott levegő útjában valamilyen nagyobb akadály van. Amennyiben a porzsák kicserélése után a kijelző folyamatosan piros jelen áll, akkor a porszívót kapcsolja le és a hálózati vezetéket húzza ki a fali aljzatból, majd ellenőrizze le a szívócsövet és a szívótömlőt (valószínűleg eldugult). Amennyiben a kijelző továbbra is piros jelen áll, akkor forduljon a márkaszervizhez. A porszívó túlmelegedésének és sérülésének a megelőzése érdekében ellenőrizze le a porszívó alábbi részeit:

• Szívócső, teleszkópos cső és szívófej belseje.
• Szívócső csatlakozó nyílás.

• Kefe belseje.

• Kimeneti szűrő
  • Motor elötét-szürő.

• Porzsák.

KARBANTARTÁS ÉS TISZTÍTÁS

Figyelmeztetés!

A készülék tisztítása előtt a hálózati csatlakozódugót húzza ki a konnektorból!

1. A porzsák cseréje: ha a porszák telítettség kijelző ② piros színre vált át, akkor a porszákot ki kell üríteni vagy cserélni.

2. A fedélzár megnyomásával nyissa ki a fedelet (8. ábra).

3. A papírzsák tartót a papírszákkal együtt vegye ki a porszívóból, majd a papírzsákot húzza ki a tartóból (9. ábra).

4. A kiáramló levegő szűrő tisztítása: a kimeneti szűrőt tartó fedelet nyissa fel, majd vegye ki a szűrőt. A szűrőt mossa ki langyos vízben. A visszahelyezés előtt a szűrőt tökéletesen szárítsa meg. Ha az előtét szűrő sérült, akkor tegyen a készülékbe új szűrőt (10. ábra).

5. Évente egyszer tisztítsa meg a motor előtét szűrőjét is. Nyissa ki a fedelet, vegye ki a szűrőt, majd mossa el langyos vízben. A visszahelyezés előtt a szűrőt tökéletesen szárítsa meg. Ha az előtét szűrő sérült, akkor tegyen a készülékbe új szűrőt (11. ábra).
6. A készülék felületének a tisztítása. A készülék tisztításához használjon puha törlőruhát (szükség esetén mosogatószeres vízzel benedvesítve). A készülék tisztításához oldószert vagy karcolást okozó tisztítószereket használni tilos. A porszívót vízbe vagy más folyadékba mártani, vagy folyóvíz alatt elmosni tilos!

8

A VP 3101 S porszívóba KOMA ECG VP 3101 S jelü pót porzsákot vásároljon.

PROBLÉMAMEGOLDÁS

Mielött a szervizhez fordulna, kérjük ellenőrizze le a következő lehetőségeket.

Probléma Lehetséges ok Megoldások
A motor nem kapcsol be.	A porszívón nincs tápfeszültség. Ellenőrizze le a hálózati vezetéket és a fali aljzatot. Amennyiben a készülék továbbra sem működik, akkor forduljon a márkaszervizhez.
A szívóteljesítmény fokozatosan csökken.	A porzsák megtelt, eldugult a szívócső vagy a szívótömlő, a szűrők megteltek szennyeződéssel.	Cserélje ki a porzsákot, távolítsa el a dugulást okozó szennyeződést vagy tárgyat, cseréljen szűrőt.

MÜSZAKI ADATOK

Szívóteljesítmény: 180 W

Hatósugár: 7,8 m

Porzsák térfogata: 2,5 l

Súly: 3,7 kg

Névleges feszültség: 230 V\~ 50/60 Hz

Névleges teljesítményfelvétel: 800 W

Maximális teljesítményfelvétel: 1000 W

Zajszint: < 78 dB

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

08/05

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek.

A készülék használati útmutatója a www.ecg-electro.eu oldalon található. A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.

Kizárólagos magyarországi képviselet: K+B Progres, a.s.

U Expertu 91

250 69 Kličany, Czech Rep. e-mail: [e-mail]
