VP 3101 S - Vysavač ECG - Bezplatný návod k obsluze

Značka	ECG
Model	VP 3101 S
Typ produktu	Sáčkový vysavač
Barva	Neuvedeno
Jmenovitý výkon	800 W
Maximální výkon	1000 W
Sací výkon	180 W
Jmenovité napětí	230 V ~ 50/60 Hz
Objem sáčku na prach	2,5 L
Akční rádius	7,8 m
Hlučnost	< 78 dB
Hmotnost	3,7 kg
Energetická třída	A (33,6 kWh/rok)
Typ filtru	Pratelný filtr motoru a výstupní filtr
Indikátor plného sáčku	Ano, červená kontrolka
Navíječ kabelu	Ano, automatický
Nastavení výkonu	Ano, ovládání na přístroji
Včetně příslušenství	Flexibilní hadice, chromovaná kovová teleskopická trubka, kartáčový nástavec na podlahu/koberec, kombinovaná štěrbinová hubice, prachový štětec
Náhradní sáčky	Reference: KOMA ECG VP 3101 S
Údržba	Pravidelné čištění filtrů a výměna sáčku

Často kladené otázky - VP 3101 S ECG

Jak sestavit vysavač ECG VP 3101 S?

Před montáží se ujistěte, že je spotřebič vypnutý a odpojený. Zasuňte konec pružné hadice do předního otvoru, dokud nezaklapne. Druhý konec připojte k teleskopické trubce a poté přidejte požadovaný nástavec (kartáč, hubice...).

Jak vyměnit sáček na prach?

Když se indikátor plnění změní na červený, otevřete přední kryt stisknutím zámku. Vyjměte držák s plným sáčkem, vyhoďte jej a vložte nový sáček typu KOMA ECG VP 3101 S.

Jak vyčistit filtry?

Pro výstupní filtr: sklopte a sejměte kryt, filtr umyjte teplou vodou a osušte. Pro filtr motoru (jednou ročně): otevřete přední kryt, vyjměte filtr, umyjte teplou vodou a osušte. V případě poškození vyměňte.

Co dělat, když klesne sací výkon?

Nejprve zkontrolujte, zda není sáček na prach plný. V případě potřeby jej vyměňte. Pokud problém přetrvává, zkontrolujte pružnou hadici a trubku, zda nejsou ucpané. Vyčistěte nebo vyměňte filtry.

Jak používat navíječ kabelu?

Po použití odpojte zástrčku ze zásuvky a stiskněte tlačítko navíjení na spotřebiči. Kabel se automaticky navine. Nikdy netahejte za kabel.

Může vysavač vysávat kapaliny?

Ne, vysavač je určen pouze pro suché vysávání. Nikdy nevysávejte vodu ani jiné kapaliny, mohlo by dojít k poškození spotřebiče a úrazu elektrickým proudem.

Co dělat, když indikátor plného sáčku zůstane červený i po výměně sáčku?

Vypněte a odpojte vysavač. Zkontrolujte, zda není pružná hadice nebo trubka ucpaná. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Mohu používat vysavač bez sáčku?

Ne, vysavač musí být vždy používán se sáčkem na prach, filtrem motoru a výstupním filtrem, jinak hrozí poškození.

Jaké příslušenství je dodáváno s vysavačem?

Vysavač je dodáván s pružnou hadicí, chromovanou kovovou teleskopickou trubkou, kartáčovým nástavcem na koberce nebo tvrdé podlahy, kombinovanou štěrbinovou hubicí a prachovým kartáčem.

Kde najít náhradní díly?

Náhradní sáčky mají referenci KOMA ECG VP 3101 S. Pro filtry nebo jiné díly kontaktujte autorizovaný servis nebo svého prodejce.

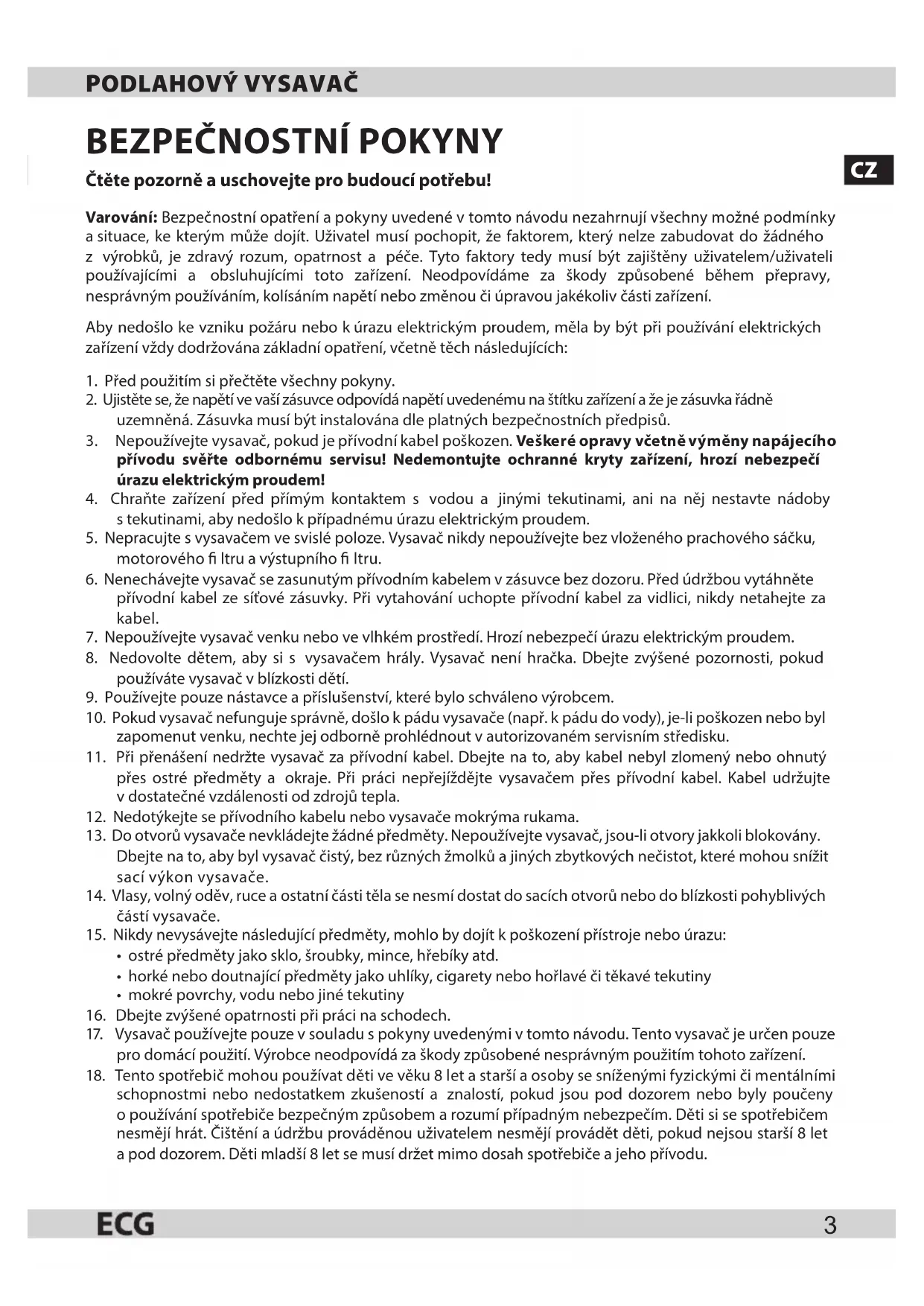

NÁVOD K OBSLUZE VP 3101 S ECG

Čtěte pozorně a uschovejte pro budoucí potřebu!

CZ

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Před použitím si přečtěte všechny pokyny.
2. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení a že je zásuvka řádně uzemněná. Zásuvka musí být instalována dle platných bezpečnostních předpisů.
3. Nepoužívejte vysavač, pokud je přívodní kabel poškozen. Veškeré opravy včetně výměny napájecího přívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařízení, hrozí nebezpečí úrazu elektrickým proudem!
4. Chraňte zařízení před přímým kontaktem s vodou a jinými tekutinami, ani na něj nestavte nádoby s tekutinami, aby nedošlo k případnému úrazu elektrickým proudem.
5. Nepracujte s vysavačem ve svislé poloze. Vysavač nikdy nepoužívejte bez vloženého prachového sáčku, motorového fi ltru a výstupního fi ltru.
6. Nenechávejte vysavač se zasunutým přívodním kabelem v zásuvce bez dozoru. Před údržbou vytáhněte přívodní kabel ze síťové zásuvky. Při vytahování uchopte přívodní kabel za vidlici, nikdy netahejte za kabel.
7. Nepoužívejte vysavač venku nebo ve vlhkém prostředí. Hrozí nebezpečí úrazu elektrickým proudem.
8. Nedovolte dětem, aby si s vysavačem hrály. Vysavač není hračka. Dbejte zvýšené pozornosti, pokud používáte vysavač v blízkosti dětí.
9. Používejte pouze nástavce a příslušenství, které bylo schváleno výrobcem.
10. Pokud vysavač nefunguje správně, došlo k pádu vysavače (např. k pádu do vody), je-li poškozen nebo byl zapomenut venku, nechte jej odborně prohlédnout v autorizovaném servisním středisku.
11. Při přenášení nedržte vysavač za přívodní kabel. Dbejte na to, aby kabel nebyl zlomený nebo ohnutý přes ostré předměty a okraje. Při práci nepřejíždějte vysavačem přes přívodní kabel. Kabel udržujte v dostatečné vzdálenosti od zdrojů tepla.
12. Nedotýkejte se přívodního kabelu nebo vysavače mokrýma rukama.
13. Do otvorů vysavače nevkládejte žádné předměty. Nepoužívejte vysavač, jsou-li otvory jakkoli blokovány. Dbejte na to, aby byl vysavač čistý, bez různých žmolků a jiných zbytkových nečistot, které mohou snížit sací výkon vysavače.
14. Vlasy, volný oděv, ruce a ostatní části těla se nesmí dostat do sacích otvorů nebo do blízkosti pohyblivých částí vysavače.
15. Nikdy nevysávejte následující předměty, mohlo by dojít k poškození přístroje nebo úrazu:
16. ostré předměty jako sklo, šroubky, mince, hřebíky atd.
17. horké nebo doutnající předměty jako uhlíky, cigarety nebo hořlavé či těkavé tekutiny
    • mokré povrchy, vodu nebo jiné tekutiny
18. Dbejte zvýšené opatrnosti při práci na schodech.
19. Vysavač používejte pouze v souladu s pokyny uvedenými v tomto návodu. Tento vysavač je určen pouze pro domácí použití. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto zařízení.
20. Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu.

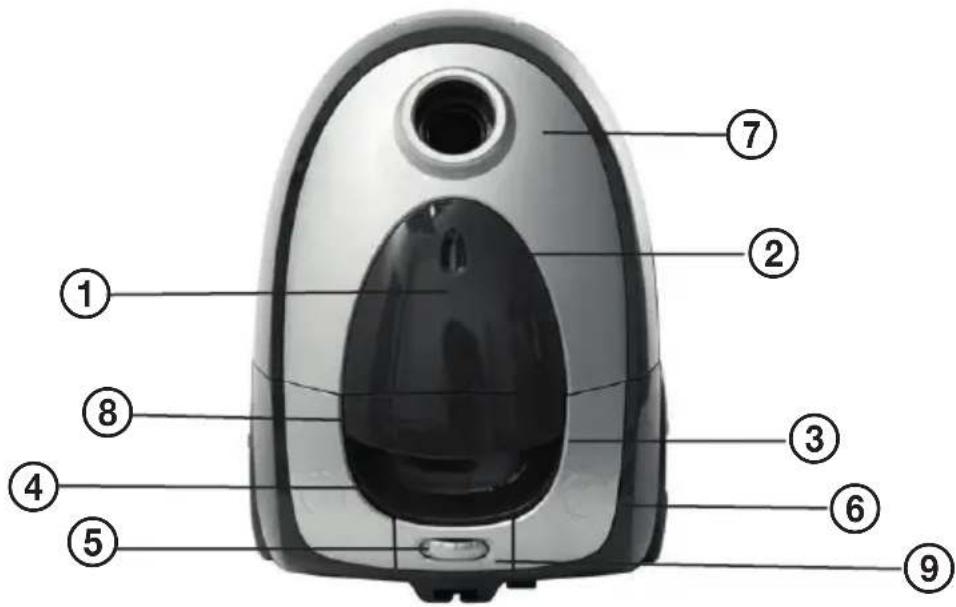

POPIS VYSAVAČE

CZ

1. Přední kryt

2. Indikátor naplnění prachového sáčku

3. Zadní kryt

4. Tlačítko navíjení kabelu

5. Regulátor výkonu

6. Tlačítko zapnutí/vypnutí

7. Otvor pro připojení hadice

8. Rukojeť pro prénášení

9. Panel regulátoru výkonu

Příslušenství:

Hadice, kovová chromovaná teleskopická trubice, kartáčová hubice na koberce nebo tvrdé podlahy, kombinovaná zúžená hubice a prachový kartáč

POUŽÍVÁNÍ VYSAVAČE

Než začnete vysavač sestavovat, musí být vypnutý a odpojený od sítě!

1. Konec hadice zasuňte do otvoru v přední části vysavače a zajistěte (Obr. 1). Chcete-li hadici odejmout, stiskněte pojistky na obou stranách koncovky hadice a vytáhněte hadici z hrdla vysavače (Obr. 2).

2. Druhý konec hadice se zahnutou koncovkou připojte k trubici (Obr. 3).

3. K trubici připojte příslušenství vhodné pro daný typ podlah: kartáčovou hubici na koberce nebo tvrdé podlahy (přepněte podle typu podlahy) (Obr. 4), kombinovanou zúženou hubici a prachový kartáč na pohovky, záclony a na těžko přístupná místa v rozích nebo mezi nábytkem (Obr. 5).

4. Spuštění vysavače: vidlici přívodní šňůry zapojte do elektrické zásuvky, jejíž parametry odpovídají údajům na typovém štítku vysavače, a stiskem tlačítka vypínače uvedte vysavač do chodu (Obr. 6).

5. Navíjení šňůry: Uchopte vidlici a tažením šňůru vytáhněte. Stiskněte tlačítko navíječe, napájecí šňůra se navine zpět do vysavače (Obr. 7).

V případě závady

V případě jakýchkoli známek poškození spotřebič nepoužívejte. Poškozená napájecí šňůra musí být vyměněna v kvalifikovaném autorizovaném servisu. Jedině tak lze předejít bezpečnostním rizikům.

Pokud váš vysavač nepracuje správně, nahlédněte do průvodce odstraňováním problémů. Pokud se problém nepodaří vyřešit, obraťte se na autorizovaný servis.

1234

Vysavač vypněte a vytáhněte napájecí šňůru z elektrické zásuvky. Před nasazováním jakéhokoli příslušenství nebo čištěním přístroje vysavač vždy vypněte a vytáhněte napájecí šňůru ze zásuvky.

Indikátor plného prachového sáčku

Vysavač je vybaven indikátorem ②, který se změní na červený, pokud je prachový sáček plný nebo jsou-li jinak zablokovány sací cesty. Pokud je indikátor plného sáčku červený i po vložení nového sáčku, vysavač vypněte, odpojte od sítě a zkontrolujte, zda není ucpaná hadice nebo trubice vysavače. Pokud je i nadále indikátor červený, obratte se na autorizovaný servis nebo na svého prodejce. Abyste zabránili přehřátí vysavače a případnému poškození, zkontrolujte následující části vysavače:

• Všechny spoje mezi hadicí, teleskopickou trubicí a podlahovým kartáčem

• Výstupní fi ltr

- Otvor pro zapojení hadice

• Motorový fi ltr

- Průchodnost kartáče

- Prachový sáček

ÚDRŽBA A ČIŠTĚNÍ

Upozornění:

Před jakoukoli údržbou nebo čištěním vždy vytáhněte vidlici napájecího přívodu ze zásuvky.

1. Výměna prachového sáčku: Když indikátor zaplnění prachového sáčku ② změní barvu na červenou, nastal čas prachový sáček vyprázdnit nebo vyměnit.

- Stiskem pojistky v přední části otevřete přední kryt (Obr. 8).

- Vyjměte držák se sáčkem a z držáku vyjměte plný sáček (Obr. 9).

1. Čištění výstupního filtru: Vyklopte a odejměte kryt výstupního filtru. Filtr omyjte teplou vodou a před opětovným použitím důkladně vysušte. Pokud je filtr poškozený, vyměnte jej za nový (Obr. 10).

2. Jednou ročně očistěte filtr motoru: Otevřete přední kryt, vyjměte filtr, omyjte jej teplou vodou a před opětovným použitím důkladně vysušte. Pokud je filtr poškozený, vyměnte jej za nový (Obr. 11).

1. Čištění povrchu spotřebiče: K čištění používejte měkkou a lehce navlhčenou utěrku s pár kapkami čisticího prostředku. Nikdy nepoužívejte ředidlo ani žádné jiné brusné čisticí prostředky. Nikdy vysavač neponořujte do vody nebo jiné tekutiny ani ho nenechávejte pod tekoucí vodou.

891011

Náhradní fi Itrační sáčky na vysavač VP 3101 S najdete pod označením KOMA ECG VP 3101 S.

ODSTRAŇOVÁNÍ PROBLÉMŮ

Než se obrátíte na servis, zkontrolujte následující seznam možných běžných problémů a jejich odstranění.

Problém Možná příčina Řešení
Motor se nezapne. Vysavač je bez napájení Zkontrolujte přívodní šňůru a elektrickou zástrčku. Pokud přístroj i nadále nefunkční, obratte se na autorizovaný servis.
Postupně se snižuje sací výkon.	Plný prachový sáček, ucpaná hadice nebo trubice, znečištěné fi ltry.

TECHNICKÉ ÚDAJE

Sací výkon: 180 W

Akční rádius: 7,8 m

Objem sáčku na prach: 2,5 l

Hmotnost: 3,7 kg

Jmenovité napětí: 230 V\~ 50/60 Hz

Jmenovitý příkon: 800 W

Maximální příkon: 1000 W

Hlučnost: < 78 dB

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

08/05

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz. Změna textu a technických parametrů vyhrazena.

CZ

BEZPEČNOSTNÉ POKYNY

Pred akoukol'vek údržbou alebo čistením vždy vytiahnite vidlicu napájacieho prívodu zo zásuvky.

Náhradné fi Itračné vrecká na vysávač VP 3101 S nájdete pod označením KOMA ECG VP 3101 S.

ODSTRAŇOVANIE PROBLÉMOV

Nasávací výkon: 180 W

Akčný rádius: 7,8 m

Objem vrecka na prach: 2,5 l

Hmotnost: 3,7 kg

Menovité napätie: 230 V\~ 50/60 Hz

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

08/05
