VP 3101 S - Staubsauger ECG - Kostenlose Bedienungsanleitung

Marke	ECG
Modell	VP 3101 S
Produkttyp	Bodenstaubsauger mit Beutel
Farbe	Nicht angegeben
Nennleistung	800 W
Maximale Leistung	1000 W
Saugleistung	180 W
Nennspannung	230 V ~ 50/60 Hz
Staubbeutelvolumen	2,5 L
Aktionsradius	7,8 m
Geräuschpegel	< 78 dB
Gewicht	3,7 kg
Energieklasse	A (33,6 kWh/Jahr)
Filtertyp	Waschbarer Motorfilter und Auslassfilter
Beutelvollanzeige	Ja, rote Kontrollleuchte
Kabelaufwicklung	Ja, automatisch
Leistungsregelung	Ja, Bedienung am Gerät
Mitgeliefertes Zubehör	Flexibler Schlauch, Metallteleskoprohr verchromt, Boden-/Teppichbürste, kombinierte Fugendüse, Polsterdüse
Ersatzbeutel	Referenz: KOMA ECG VP 3101 S
Wartung	Regelmäßige Filterreinigung und Beutelwechsel

Häufig gestellte Fragen - VP 3101 S ECG

Wie montiere ich den Staubsauger ECG VP 3101 S?

Vor der Montage stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist. Stecken Sie das Ende des flexiblen Schlauchs in die vordere Öffnung, bis er einrastet. Verbinden Sie das andere Ende mit dem Teleskoprohr und fügen Sie dann das gewünschte Zubehör (Bürste, Düse usw.) hinzu.

Wie wechsle ich den Staubbeutel?

Wenn die Füllanzeige rot wird, öffnen Sie die Frontabdeckung durch Drücken der Verriegelung. Entfernen Sie den Halter mit dem vollen Beutel, entsorgen Sie ihn und setzen Sie einen neuen Beutel des Typs KOMA ECG VP 3101 S ein.

Wie reinige ich die Filter?

Für den Auslassfilter: Klappen Sie die Abdeckung herunter und entfernen Sie sie, waschen Sie den Filter mit heißem Wasser und trocknen Sie ihn. Für den Motorfilter (einmal jährlich): Öffnen Sie die Frontabdeckung, entnehmen Sie den Filter, waschen Sie ihn mit heißem Wasser und trocknen Sie ihn. Bei Beschädigung ersetzen.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie zuerst, ob der Staubbeutel voll ist. Ersetzen Sie ihn bei Bedarf. Wenn das Problem weiterhin besteht, überprüfen Sie den flexiblen Schlauch und das Rohr auf mögliche Verstopfungen. Reinigen oder ersetzen Sie die Filter.

Wie verwende ich die Kabelaufwicklung?

Nach Gebrauch ziehen Sie den Stecker aus der Steckdose und drücken Sie dann die Aufrolltaste am Gerät. Das Kabel rollt automatisch auf. Ziehen Sie niemals am Kabel.

Kann der Staubsauger Flüssigkeiten aufsaugen?

Nein, der Staubsauger ist nur für die Trockenreinigung ausgelegt. Saugen Sie niemals Wasser oder Flüssigkeiten auf, da dies das Gerät beschädigen und zu einem Stromschlag führen könnte.

Was tun, wenn die Beutelvollanzeige nach dem Wechseln des Beutels rot bleibt?

Schalten Sie den Staubsauger aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob der flexible Schlauch oder das Rohr verstopft sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Kann ich den Staubsauger ohne Beutel verwenden?

Nein, der Staubsauger darf nur mit einem Staubbeutel, einem Motorfilter und einem Auslassfilter betrieben werden, da sonst Schäden auftreten können.

Welches Zubehör wird mit dem Staubsauger geliefert?

Der Staubsauger wird mit einem flexiblen Schlauch, einem verchromten Metallteleskoprohr, einer Boden-/Teppichbürste, einer kombinierten Fugendüse und einer Polsterdüse geliefert.

Wo finde ich Ersatzteile?

Die Ersatzbeutel haben die Referenz KOMA ECG VP 3101 S. Für Filter oder andere Teile wenden Sie sich an einen autorisierten Kundendienst oder Ihren Händler.

BEDIENUNGSANLEITUNG VP 3101 S ECG

BODENSTAUBSAUGER BEDIENUNGSANLEITUNG

GB

FLOOR VACUUM CLEANER INSTRUCTION MANUAL

HR/BIH

USISAVAČ UPUTE ZA UPORABU

SI

TALNI SESALNIK NAVODILA

SR/MNE

USISIVAČ UPUTE ZA UPORABU

FR

ASPIRATEUR DE SOL MODE D'EMPLOI

IT

ASPIRAPOLVERE PER PAVIMENTI MANUALE DI ISTRUZIONI

ES

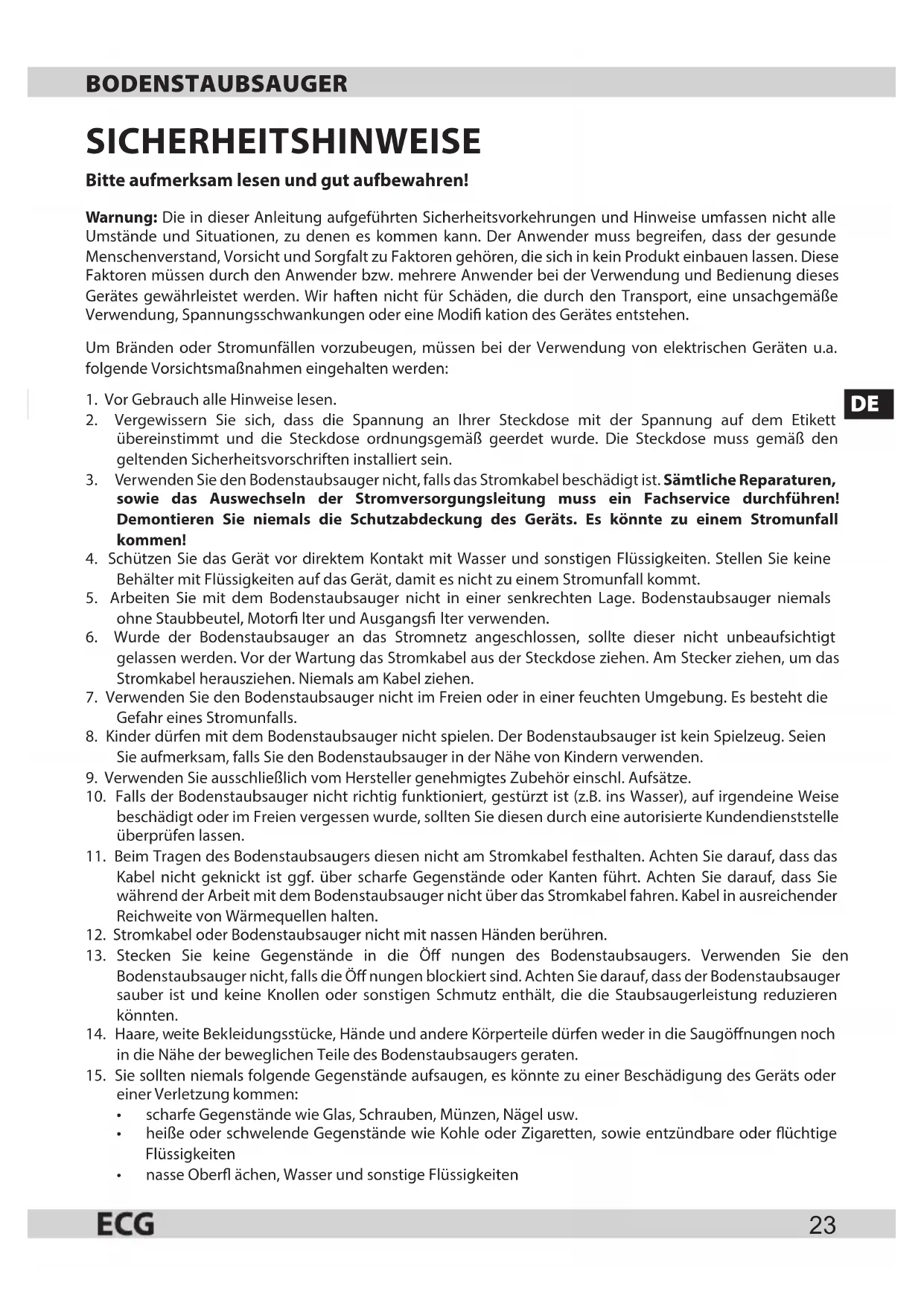

Bitte aufmerksam lesen und gut aufbewahren!

Warnung: Die in dieser Anleitung aufgeführten Sicherheitsvorkehrungen und Hinweise umfassen nicht alle Umstände und Situationen, zu denen es kommen kann. Der Anwender muss begreifen, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt zu Faktoren gehören, die sich in kein Produkt einbauen lassen. Diese Faktoren müssen durch den Anwender bzw. mehrere Anwender bei der Verwendung und Bedienung dieses Gerätes gewährleistet werden. Wir haften nicht für Schäden, die durch den Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifi kation des Gerätes entstehen.

Um Bränden oder Stromunfällen vorzubeugen, müssen bei der Verwendung von elektrischen Geräten u.a. folgende Vorsichtsmaßnahmen eingehalten werden:

1. Vor Gebrauch alle Hinweise lesen.

2. Vergewissern Sie sich, dass die Spannung an Ihrer Steckdose mit der Spannung auf dem Etikett übereinstimmt und die Steckdose ordnungsgemäß geerdet wurde. Die Steckdose muss gemäß den geltenden Sicherheitsvorschriften installiert sein.

3. Verwenden Sie den Bodenstaubsauger nicht, falls das Stromkabel beschädigt ist. Sämtliche Reparaturen, sowie das Auswechseln der Stromversorgungsleitung muss ein Fachservice durchführen! Demontieren Sie niemals die Schutzabdeckung des Geräts. Es könnte zu einem Stromunfall kommen!

4. Schützen Sie das Gerät vor direktem Kontakt mit Wasser und sonstigen Flüssigkeiten. Stellen Sie keine Behälter mit Flüssigkeiten auf das Gerät, damit es nicht zu einem Stromunfall kommt.

5. Arbeiten Sie mit dem Bodenstaubsauger nicht in einer senkrechten Lage. Bodenstaubsauger niemals ohne Staubbeutel, Motorfi Iter und Ausgangsfi Iter verwenden.

6. Wurde der Bodenstaubsauger an das Stromnetz angeschlossen, sollte dieser nicht unbeaufsichtigt gelassen werden. Vor der Wartung das Stromkabel aus der Steckdose ziehen. Am Stecker ziehen, um das Stromkabel herausziehen. Niemals am Kabel ziehen.

7. Verwenden Sie den Bodenstaubsauger nicht im Freien oder in einer feuchten Umgebung. Es besteht die Gefahr eines Stromunfalls.

8. Kinder dürfen mit dem Bodenstaubsauger nicht spielen. Der Bodenstaubsauger ist kein Spielzeug. Seien Sie aufmerksam, falls Sie den Bodenstaubsauger in der Nähe von Kindern verwenden.

9. Verwenden Sie ausschließlich vom Hersteller genehmigtes Zubehör einschl. Aufsätze.

10. Falls der Bodenstaubsauger nicht richtig funktioniert, gestürzt ist (z.B. ins Wasser), auf irgendeine Weise beschädigt oder im Freien vergessen wurde, sollten Sie diesen durch eine autorisierte Kundendienststelle überprüfen lassen.

11. Beim Tragen des Bodenstaubsaugers diesen nicht am Stromkabel festhalten. Achten Sie darauf, dass das Kabel nicht geknickt ist ggf. über scharfe Gegenstände oder Kanten führt. Achten Sie darauf, dass Sie während der Arbeit mit dem Bodenstaubsauger nicht über das Stromkabel fahren. Kabel in ausreichender Reichweite von Wärmequellen halten.

12. Stromkabel oder Bodenstaubsauger nicht mit nassen Händen berühren.

13. Stecken Sie keine Gegenstände in die Öff nungen des Bodenstaubsaugers. Verwenden Sie den Bodenstaubsauger nicht, falls die Öff nungen blockiert sind. Achten Sie darauf, dass der Bodenstaubsauger sauber ist und keine Knollen oder sonstigen Schmutz enthält, die die Staubsaugerleistung reduzieren könnten.

14. Haare, weite Bekleidungsstücke, Hände und andere Körperteile dürfen weder in die Saugöffnungen noch in die Nähe der beweglichen Teile des Bodenstaubsaugers geraten.

15. Sie sollten niemals folgende Gegenstände aufsaugen, es könnte zu einer Beschädigung des Geräts oder einer Verletzung kommen:

• scharfe Gegenstände wie Glas, Schrauben, Münzen, Nägel usw.
- heiße oder schwelende Gegenstände wie Kohle oder Zigaretten, sowie entzündbare oder flüchtige Flüssigkeiten
• nasse Oberfl ächen, Wasser und sonstige Flüssigkeiten

1. Sein Sie besonders vorsichtig, falls Sie den Staubsauger auf einer Treppe benutzen.
2. Verwenden Sie das Gerät nur gemäß der in dieser Anleitung angeführten Hinweise. Dieser Bodenstaubsauger ist ausschließlich für den Haushalustgebrauch bestimmt. Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße Verwendung dieses Gerätes entstanden sind.
3. Kinder ab 8 Jahren und Personen mit verminderten physischen und mentalen Fähigkeiten sowie mangelnden Erfahrungen und Kenntnissen können dieses Gerät nur unter Aufsicht benutzen oder nachdem diese über einen gefahrlosen Gebrauch belehrt und mit möglichen Gefahren bekannt gemacht wurden. Kinder dürfen mit dem Gerät nicht spielen. Die seitens des Anwenders vorgenommenen Reinigungs- und Wartungsarbeiten dürfen nur Kinder ab 8 Jahren durchführen, die beaufsichtigt werden. Kinder unter 8 Jahren sind außer Reichweite des Gerätes und Zuleitungskabels zu halten.

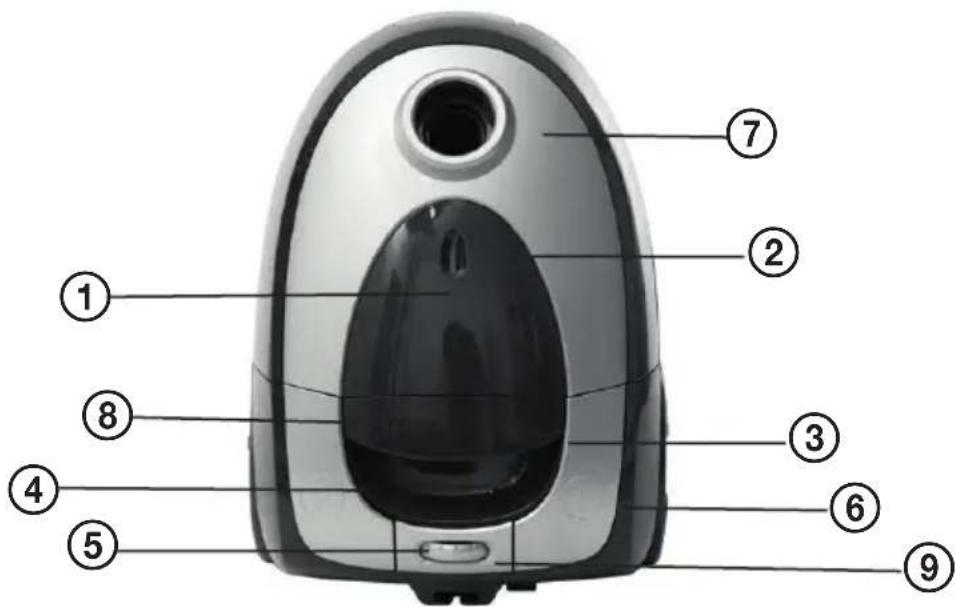

BESCHREIBUNG DES BODENSTAUBSAUGERS

DE

1. Vordere Abdeckung
2. Staubbeutel-Befüllungsanzeiger
3. Hintere Abdeckung
4. Kabelaufwickelungs-Taste

5. Leistungsregler

6. Ein/Aus-Schalter

7. Schlauchanschluss
8. Haltegriff zum Tragen
9. Leistungsregler-Paneel

Zubehör:

Schlauch, verchromtes Metall-Teleskoprohr, Bürstendüse für Teppiche oder harte Fußböden, Kombidüse und Staubbürste

VERWENDUNG DES BODENSTAUBSAUGERS

Vor dem Zusammenstellen des Bodenstaubsaugers, diesen zunächst ausschalten und vom Stromnetz trennen!

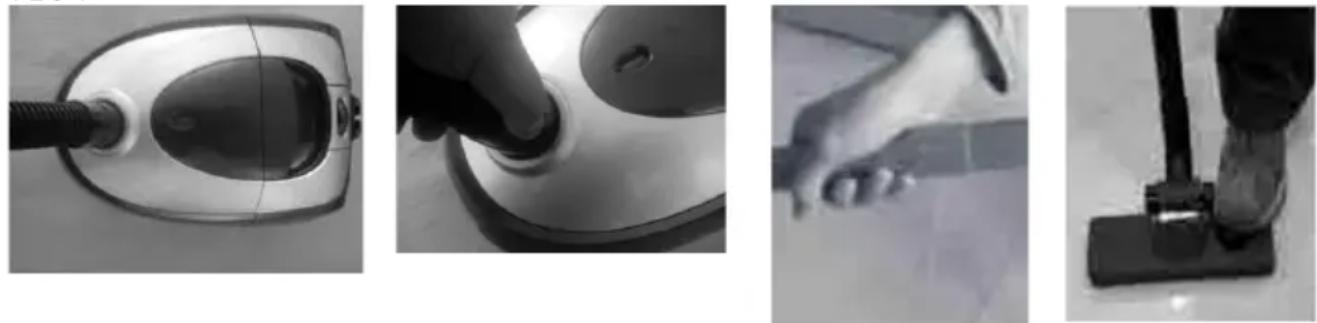

1. Schlauchende in die Öffnung im Vorderteil des Bodenstaubsauger einschieben und fixieren (Abb. 1). Falls Sie den Schlauch herausnehmen möchten, müssen Sie zunächst die Sicherungstasten an beiden Seiten des Schlauchendes drücken und anschließend Schlauch aus dem Bodenstaubsauger herausziehen (Abb. 2).

2. Befestigen Sie das andere Schlauchende mit gebogenem Endstück am Teleskoprohr (Abb. 3).

3. Befestigen Sie am Teleskoprohr das gewünschte Zubehör: Bürstendüse für Teppiche oder harte Fußböden (umschaltbare Kombidüse) (Abb. 4) Kombinierte Fugendüse und Staubbürste für Sofas, Gardinen und schlecht zugängliche Ecken oder Stellen zwischen Möbeln (Abb. 5).

4. Bodenstaubsauger einschalten: Netzstecker in die Steckdose stecken – die Steckdosenparameter müssen mit den Angaben auf dem Typenschuld übereinstimmen. Taste drücken und Bodenstaubsauger einschalten (Abb. 6).
5. Kabelaufwicklung: Greifen Sie am Stecker und ziehen die Schnur heraus. Drücken Sie die Aufwickeltaste, damit sich das Stromkabel zurück in den Bodenstaubsauger aufwickelt (Abb. 7).

Störungen

Bei Anzeichen einer Beschädigung, Bodenstaubsauger nicht benutzen. Wurde das Stromkabel beschädigt, dieses durch eine autorisierte Kundendienststelle auswechseln lassen. Nur so lassen sich mögliche Sicherheitsrisiken umgehen.

Falls der Bodenstaubsauger nicht richtig arbeitet, in der Bedienungsanleitung unter Problemlösung nachschlagen. Wurde das Problem nicht gelöst, wenden Sie sich an eine autorisierte Kundendienststelle.

1 2 3 4

567

Nach dem Gebrauch

Bodenstaubsauger ausschalten und vom Stromnetz trennen. Vor dem Aufsetzen des Zubehörs oder vor der Reinigung, Bodenstaubsauger ausschalten und vom Stromnetz trennen.

Anzeige für Staubbeutelbefüllung

Der Bodenstaubsauger wurde mit einer Anzeige ausgestattet ②. Ist die Anzeige rot, ist der Staubbeutel voll oder die Saugwege wurden blockiert. Ist die Anzeige für die Staubbeutelbefüllung rot, obgleich ein neuer Staubbeutel eingelegt wurde, schalten Sie den Bodenstaubsauger aus, trennen diesen vom Stromnetz und überprüfen, ob Schlauch oder Teleskoprohr nicht verstopft sind. Sollte die Anzeige weiterhin rot sein, wenden Sie sich an eine autorisierte Kundendienststelle oder Ihren Händler. Um einer Überhitzung oder eventuellen Beschädigung vorzubeugen, sollten folgende Staubsaugerteile überprüft werden:

• Alle Verbindungen zwischen Schlauch, Teleskoprohr und Bodenbürste
  • Schlauchanschluss
  • Durchlässigkeit der Bürste

• Ausgangsfi Iter
- Motorfi Iter
• Staubbeutel

WARTUNG UND REINIGUNG

Hinweis:

Vor jeder Wartung oder Reinigung Stecker aus der Steckdose ziehen.

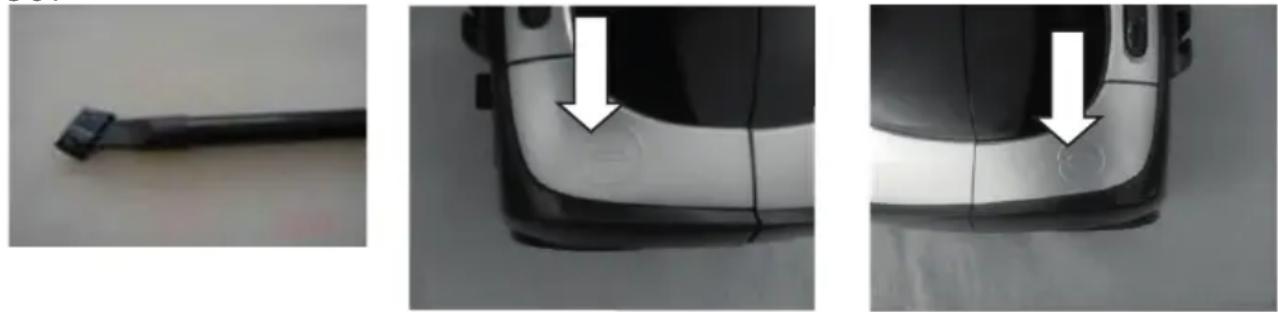

1. Auswechseln des Staubbeutels: Falls die Anzeige für die Staubbeutelbefüllung ② plötzlich rot ist, ist es an der Zeit den Staubbeutel auszuleeren oder auszuwechseln.

2. Sicherungstaste im vorderen Teil drücken und vordere Abdeckung öff nen (Abb. 8).

3. Halterung mit Staubbeutel herausnehmen und vollen Staubbeutel von der Halterung entnehmen (Abb. 9).

4. Reinigung des Ausgangsfilter: Abdeckung des Ausgangsfilters auskippen und abnehmen. Filter mit warmen Wasser abspülen und vor der nächsten Verwendung gründlich trocknen lassen. Falls der Filter beschädigt ist, ersetzen Sie diesen gegen einen neuen (Abb. 10).

5. Motorfilter einmal jährlich reinigen: Vordere Abdeckung öffnen und Filter herausnehmen. Filter mit warmen Wasser abspülen und vor der nächsten Verwendung gründlich trocknen lassen. Falls der Filter beschädigt ist, ersetzen Sie diesen gegen einen neuen (Abb. 11).
6. Reinigung der Geräteoberfl äche: Verwenden Sie ein weiches und leicht befeuchtetes Geschirrtuch zusammen mit etwas Reinigungsmittel. Verwenden Sie niemals Verdünner oder abrasive Reinigungsmittel. Bodenstaubsauger niemals ins Wasser oder sonstige Flüssigkeiten eintauchen oder unter fließendem Wasser reinigen.

8

Ersatzfilterbeutel für den Staubsauger VP 3101 S finden Sie unter der Bezeichnung KOMA ECG VP 3101 S.

PROBLEMBEHEBUNG

Bevor Sie sich an eine Kundendienststelle wenden, lesen Sie die folgende Liste mit möglichen Problemen einschl. Problembehebung durch.

Problem	Mögliche Ursache	Lösung
Der Motor schaltet sich nicht ein.	Der Bodenstaubsauger wird nicht mit Strom versorgt	Überprüfen Sie Stromkabel und Steckdose. Falls das Gerät weiterhin nicht funktioniert, wenden Sie sich an eine autorisierten Kundendienststelle.
Die Saugleistung lässt allmählich nach.	Staubbeutel ist voll, Schlauch oder Teleskoprohr sind verstopft, Filter sind verschmutzt.	Staubbeutel auswechseln, fremde Gegenstände aus dem Schlauch oder Teleskoprohr entfernen, Filter auswechseln.

TECHNISCHE ANGABEN

Saugleistung: 180 W

Reichweite: 7,8 m

Staubbeutel-Kapazität: 2,5 l

Gewicht: 3,7 kg

Nennspannung: 230 V\~ 50/60 Hz

Anschlusswert: 800 W

Max. Strombedarf: 1000 W

Geräuschpegel: < 78 dB

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

08/05

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

Bedienungsanleitung s. www.ecg-electro.eu.

Eine Änderung des Textes und der technischen Parameter vorbehalten.
