HASZNÁLATI ÚTMUTATÓ Z51FXJ0X0 NEFF

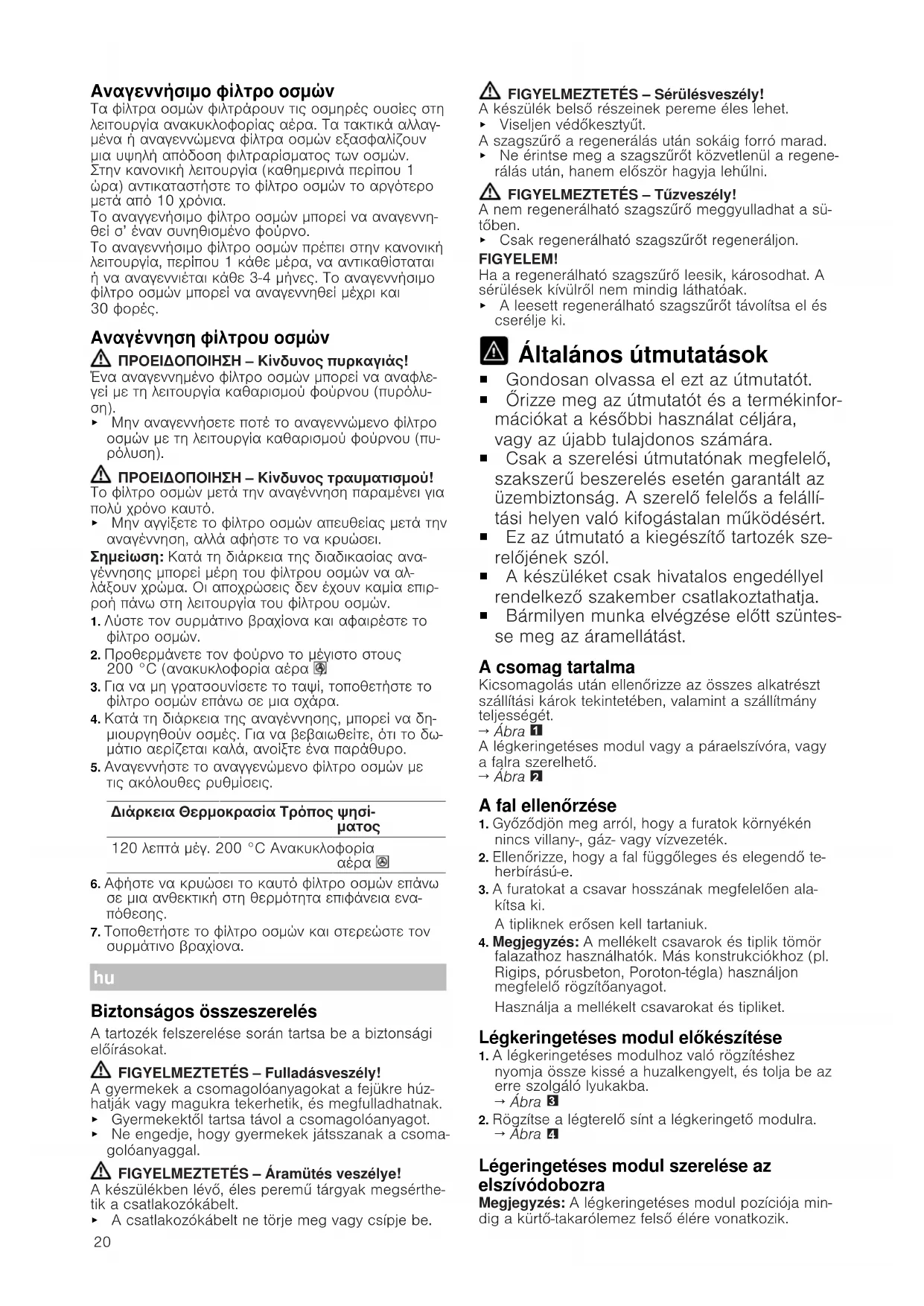

Biztonságos összeszerelés A tartozék felszerelése során tartsa be a biztonsági előírásokat. FIGYELMEZTETÉS‒Fulladásveszély! A gyermekek a csomagolóanyagokat a fejükre húz- hatják vagy magukra tekerhetik, és megfulladhatnak. ▶ Gyermekektől tartsa távol a csomagolóanyagot. ▶ Ne engedje, hogy gyermekek játsszanak a csoma- golóanyaggal. FIGYELMEZTETÉS‒Áramütés veszélye! A készülékben lévő, éles peremű tárgyak megsérthe- tik a csatlakozókábelt. ▶ A csatlakozókábelt ne törje meg vagy csípje be. FIGYELMEZTETÉS‒Sérülésveszély! A készülék belső részeinek pereme éles lehet. ▶ Viseljen védőkesztyűt. A szagszűrő a regenerálás után sokáig forró marad. ▶ Ne érintse meg a szagszűrőt közvetlenül a regene- rálás után, hanem először hagyja lehűlni. FIGYELMEZTETÉS‒Tűzveszély! A nem regenerálható szagszűrő meggyulladhat a sü- tőben. ▶ Csak regenerálható szagszűrőt regeneráljon. FIGYELEM! Ha a regenerálható szagszűrő leesik, károsodhat. A sérülések kívülről nem mindig láthatóak. ▶ A leesett regenerálható szagszűrőt távolítsa el és cserélje ki. Általános útmutatások ¡ Gondosan olvassa el ezt az útmutatót. ¡ Őrizze meg az útmutatót és a termékinfor- mációkat a későbbi használat céljára, vagy az újabb tulajdonos számára. ¡ Csak a szerelési útmutatónak megfelelő, szakszerű beszerelés esetén garantált az üzembiztonság. A szerelő felelős a felállí- tási helyen való kifogástalan működésért. ¡ Ez az útmutató a kiegészítő tartozék sze- relőjének szól. ¡ A készüléket csak hivatalos engedéllyel rendelkező szakember csatlakoztathatja. ¡ Bármilyen munka elvégzése előtt szüntes- se meg az áramellátást. A csomag tartalma Kicsomagolás után ellenőrizze az összes alkatrészt szállítási károk tekintetében, valamint a szállítmány teljességét.

A légkeringetéses modul vagy a páraelszívóra, vagy a falra szerelhető.

1. Győződjön meg arról, hogy a furatok környékén

nincs villany-, gáz- vagy vízvezeték.

2. Ellenőrizze, hogy a fal függőleges és elegendő te-

3. A furatokat a csavar hosszának megfelelően ala-

kítsa ki. A tipliknek erősen kell tartaniuk.

4. Megjegyzés:A mellékelt csavarok és tiplik tömör

falazathoz használhatók. Más konstrukciókhoz (pl. Rigips, pórusbeton, Poroton-tégla) használjon megfelelő rögzítőanyagot. Használja a mellékelt csavarokat és tipliket. Légkeringetéses modul előkészítése

1. A légkeringetéses modulhoz való rögzítéshez

nyomja össze kissé a huzalkengyelt, és tolja be az erre szolgáló lyukakba.

2. Rögzítse a légterelő sínt a légkeringető modulra.

Légeringetéses modul szerelése az elszívódobozra Megjegyzés:A légkeringetéses modul pozíciója min- dig a kürtő-takarólemez felső élére vonatkozik.21

1. Rögzítse a légkeringetéses modult a páraelszívó-

2. Helyezze be a szagszűrőt és pattintsa be a huzal-

kengyelt. Ehhez nyomja a huzalkengyel fülét kissé befelé. Ellenőrizze, hogy a huzalkengyel stabilan helyezkedik-e el.

3. Vezesse át a hálózati kábelt az arra szolgáló nyílá-

son. A hálózati kábelt ne törje meg.

4. Csatlakoztassa az elektromos hálózathoz.

5. Helyezze fel a külső kürtő-takarólapot a készülék-

re. Hajtsa szét kissé a kürtő-takarólap oldalsó le- mezeit, akassza be a légkeringetéses modul mö- gé és nyomja össze.

6. Rögzítse a külső kürtő-takarólapot két csavarral

alulról a készülékre. Légkeringetéses modul falra szerelése Megjegyzés:A légkeringetéses modul pozíciója min- dig a kürtő-takarólemez felső élére vonatkozik.

1. Szerelje fel a falra a légkeringetéses modult.

‒ Alakítsa ki a csövezést. ‒ Mérje ki a tartóvas helyzetét és jelölje be. ‒ Készítsen négy, egyenként 8mm átmérőjű és 60mm mély furatot a rögzítéshez. ‒ A tipliket a fal síkjáig nyomja be. ‒ Csavarozza be a tartóvasat 5 mm-ig, akassza be a légkeringetéses modult és húzza meg kéz- zel a csavarokat.

2. Helyezze be a szagszűrőt és pattintsa be a huzal-

kengyelt. Ehhez nyomja a huzalkengyel fülét kissé befelé. Ellenőrizze, hogy a huzalkengyel stabilan helyezkedik-e el.

3. Vezesse át a hálózati kábelt az arra szolgáló nyílá-

son. A hálózati kábelt ne törje meg.

4. Csatlakoztassa az elektromos hálózathoz.

5. Tolja egymásba a kürtő-takarólap két részét.

6. Helyezze fel a kürtő-takarólap mindkét részét a ké-

szülékre. A belső kürtő-takarólapot tolja felfelé, majd balra és jobbra akassza be a tartóvason.

7. A kürtő-takarólapot csavarozza fel oldalt a tartó-

8. Rögzítse a külső kürtő-takarólapot két csavarral

alulról a készülékre. Regenerálható szagszűrő A szagszűrők megkötik a szagokat légkeringetéses üzemmódban. A rendszeresen cserélt vagy regene- rált szagszűrők kiválóan elhárítják a kellemetlen sza- gokat. Normál üzemeltetés esetén (napi kb. 1 óra) a szag- szűrőt legkésőbb 10év elteltével cserélje ki. A regenerálható szagszűrő kereskedelmi forgalom- ban kapható sütőben regenerálható. A regenerálható szagszűrőt normál üzemeltetés mel- lett (napi kb.1óra) 3-4 havonta kell regenerálni. A regenerálható szagszűrő legfeljebb 30alkalommal regenerálható. Szagszűrő regenerálása FIGYELMEZTETÉS‒Tűzveszély! A regenerálható szagszűrő meggyulladhat a sütő tisztítási funkciójának (pirolízis) használata következ- tében. ▶ Regenerálható szagszűrőt soha ne regeneráljon a sütő tisztítási funkciójával (pirolízis). FIGYELMEZTETÉS‒Sérülésveszély! A szagszűrő a regenerálás után sokáig forró marad. ▶ Ne érintse meg a szagszűrőt közvetlenül a regene- rálás után, hanem először hagyja lehűlni. Megjegyzés:A regenerálás során a szagszűrő egyes részei elszíneződhetnek. Az elszíneződés nem befolyásolja a szagszűrő működését.

1. Lazítsa meg a huzalkengyelt és szerelje ki a szag-

2. Melegítse elő a sütőt maximum 200 °C-ra (légke-

3. A szagszűrőt helyezze egy rostélyra, hogy a sütő-

lap ne karcolódjon össze.

4. A regenerálás közben szagképződés lehetséges.

A helyiség megfelelő szellőzésének biztosítása ér- dekében nyisson ki egy ablakot.

5. A regenerálható szagszűrőt a következő beállítá-

sokkal regenerálja. Időtartam Hőmérséklet Fűtési mód 120perc max. 200°C Keringetett le- vegő

6. A forró szagszűrőt lehűlésig egy hőálló felületre

7. Helyezze be a szagszűrőt és rögzítse a huzalken-
