Termék típusa	Fatüzelésű kályha
Márka	Wamsler
Modell	Kamino 1096 FA
Névleges teljesítmény	6 kW
Hatásfok	80 %
Engedélyezett tüzelőanyag	Fa hasábok (max. 33 cm hossz, nedvesség < 20 %)
Füstkivezető csonk átmérője	120 mm (hátul)
Füst átlaghőmérséklete	325 °C
Füst tömegárama	5,0 g/s
Minimális szükséges huzat	12 Pa
Ajánlott helyiség térfogata	116 m³ (optimális körülmények)
Égési levegő ellátása	Kötelező külső levegő bevezetés (min. 50 cm² szabad keresztmetszet)
Biztonsági távolságok (éghető anyagok)	Elöl (sugárzási zóna): 100 cm; Oldalt: 50 cm; Hátul: 30 cm
Padlóvédelem	Éghetetlen lemez: elöl 50 cm, oldalt 30 cm
Méretek (M × Sz × Mé)	979 × 624 × 376 mm (kb.)
Súly	Kb. 80 kg
Belső anyag	Vermikulit lapok (szigetelő, fogyóeszköz)
Üveg tisztítása	Különleges tisztítószer fatüzelésű készülék üvegéhez
Kémény karbantartása	Évente legalább 2 alkalommal kéményseprés
Pótalkatrészek	Kizárólag eredeti Wamsler alkatrészek használata
Szabványok és tanúsítványok	CE, EN 13240, DTU 24.1

Gyakran ismételt kérdések - Kamino 1096 FA Wamsler

Hogyan kell begyújtani a Kamino 1096 FA kályhába?

Nyissa ki az ajtót és az elsődleges levegőbevezetőt. Helyezzen papírt vagy gyújtóst, apró fát, majd hasábokat. Gyújtsa be és zárja be az ajtót. Soha ne használjon gyúlékony folyadékot. Körülbelül 1 óra elteltével állítsa a levegőt automatikusra.

Milyen fát használjak?

Használjon száraz fa hasábokat (nedvesség < 20 %), maximális hossz 33 cm. Kemény lombos fák (tölgy, bükk) ajánlottak. Nedves vagy kezelt fa tilos.

Mi a kályha névleges teljesítménye?

A névleges teljesítmény 6 kW, a hatásfok 80%. Az ajánlott helyiség térfogata optimális körülmények között körülbelül 116 m³.

Hogyan kell beállítani az elsődleges és másodlagos levegőt?

Begyújtáshoz állítsa az elsődleges levegőt 2-4-re, a másodlagos levegőt 2-re (ha van). Normál üzemben állítsa az elsődleges levegőt 2-re, a másodlagos levegőt 2-re. A tüzelőanyag-választónak H (fa) vagy K (lignit) állásban kell lennie.

Milyen gyakran kell tisztítani az üveget?

Az üveg természetesen koszolódik. Tisztítsa kályhaüveghez való speciális tisztítószerrel, ha koszos. Kerülje az ütéseket, és használjon száraz fát a lerakódások csökkentése érdekében.

Milyen biztonsági távolságokat kell betartani?

Tartson legalább 100 cm távolságot a kályha előtt (sugárzási zóna), 50 cm oldalt és 30 cm hátul az éghető anyagoktól.

Hogyan kell karbantartani a kályhát?

Rendszeresen ürítse a hamutartót, tisztítsa az üveget, és évente legalább 2 alkalommal kéményseprőt hívjon. A festett részeket puha ruhával tisztítsa. A vermikulit lapok fogyóeszközök, sérülés esetén ki kell cserélni.

Mit tegyek kéménytűz esetén?

Zárja be a kályha minden nyílását és azonnal riassza a tűzoltókat. Ne próbálja eloltani a tüzet saját maga. Az esemény után vizsgáltassa meg a kéményt szakemberrel.

Használhatok lignit brikettet?

Igen, ez a kályha kompatibilis a lignit brikettel. Állítsa a tüzelőanyag-választót K-ra. Tartsa be a megadott mennyiségeket (max. 1-2 brikett, egyenként 1,7 kg a 6 kW-os változathoz).

Hol találok pótalkatrészeket?

Forduljon szakkereskedőhöz, és adja meg az adattáblán található típus-, hivatkozási és sorozatszámot. Kizárólag eredeti Wamsler alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ Kamino 1096 FA Wamsler

HU Kandalló használati útmutató

WO-6/A WO-8

WO-6 F/A WO-8F

BULLY / CLIFF

Kamino 109-6 F/A

KS 109-6 A/A KS 109-8

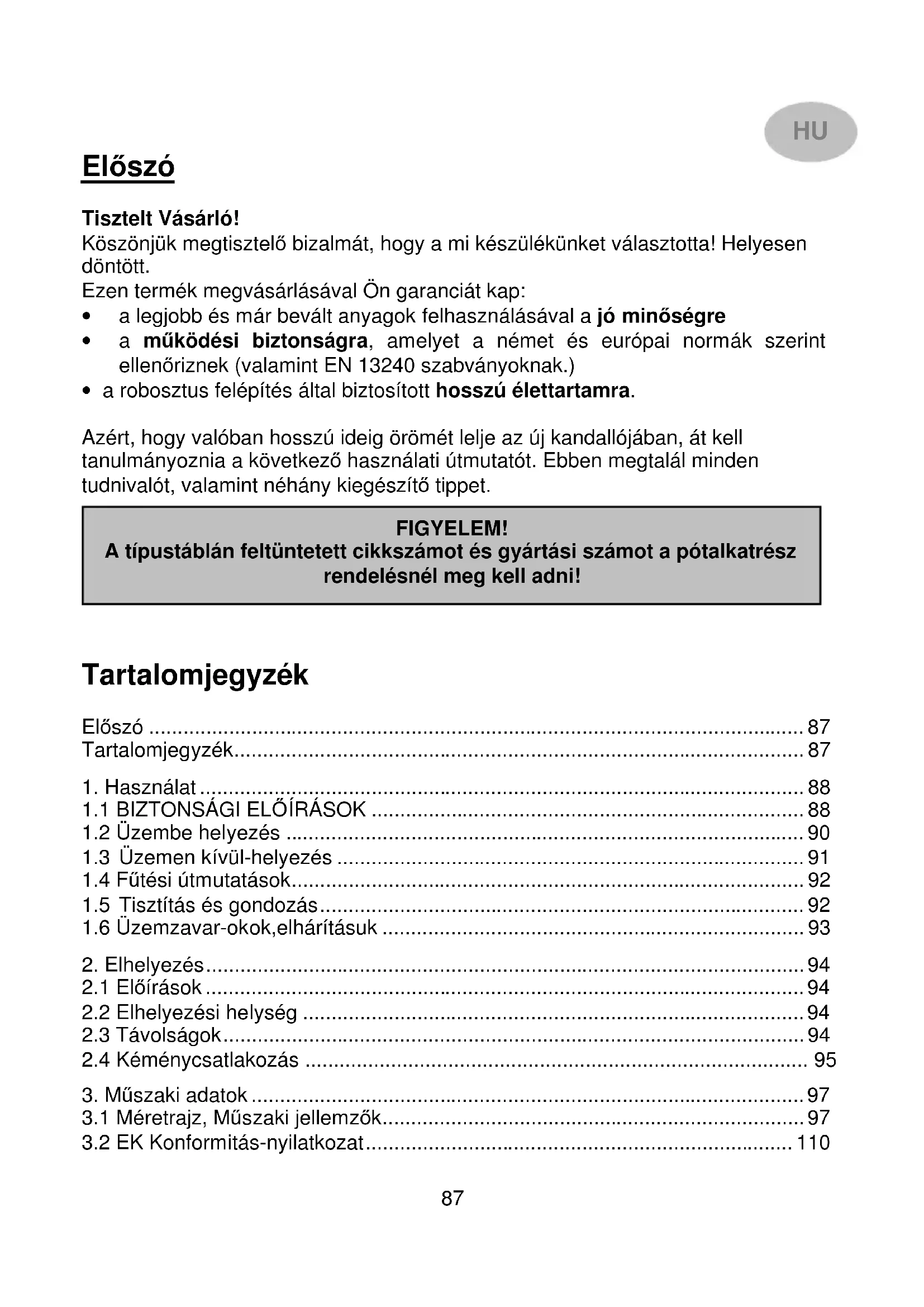

Vorwort

Köszönjük megtisztelő bizalmát, hogy a mi készülékünket választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 87

Tartalomjegyzék....87

1. Használat 88
   1.1 BIZTONSÁGI ELŐÍRÁSOK 88
   1.2 Üzembe helyezés 90
   1.3 Üzemen kívül-helyezés 91
   1.4 Fütési útmutatások....92
   1.5 Tisztítás és gondozás....92
   1.6 Üzemzavar-okok, elhárításuk 93

2. Elhelyezés....94

2.1 Előírások....94

2.2 Elhelyezési helység 94

2.3 Távolságok....94

2.4 Kéménycsatlakozás 95

1. Müszaki adatok....97

3.1 Méretrajz, Műszaki jellemzők....97

3.2 EK Konformitás-nyilatkozat....110

1. Használat

1.1 BIZTONSÁGI ELÓÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).

2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.

3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.

4. Ajánlatos a készülék beállításakor tiszta pamutkesztyű használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.

5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani,különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 33 cm hosszúságban) - esetlegesen barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot vagy száraz aprófát kell használni.

2. Hulladék, finom faapríték, fakéreg, széntörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

5. A fütőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a fütőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyen láthatók.

6. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a készüléktől.

7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
8. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy szárazgyúróssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
9. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
10. Ha javításokat vagy felújításokat kell végezni, kérjük időben forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
11. A szilárd tüzelésű készülék, amely az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
12. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
13. A készüléket tilos átalakítani.
14. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
15. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Keményfa 19.500
Puhafa 14.600
Barnaszén - brikett 11.500

1. táblázat

Töltési mennyiségek 6 kW:

Hasábfa: max. hossz.: 33 cm, max.: 1-2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,7kg (2db)

Töltési mennyiségek 8 kW:

Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 2,0 kg.

Barnaszén – brikett max: 2,2kg (2-3db)

Levegőszabályozó-beállítás:

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Tüzelőanyag		Primerlevegő szabályzó állása	Szekunderlevegő szabályzó	Tüzelőanyag választó állása
		Ajtó lenn	Ajtó fenn hátlap
Fa	Névleges teljesítmény	2 2 H (fa)
	kicsi teljesítmény	0 2 H (fa)
Barna-szén	Névleges teljesítmény	2,5 2 K (szén)
	kicsi teljesítmény	0 2 K (szén)
Üzemen kívül helyezés		0 0 K (szén)

2. táblázat

Automata levegőszabályozós készülék beállítása:

Automata primer levegőszabályzóval ellátott készülékek begyújtáskor az oldalfalon található szabályzógombot a „KEZI” szabályzásra, és a 2-es fokozatra kell állítani.

Kézi beállításnál:

1. állás: kis teljesítmény
2. állás: közepes teljesítmény
3. állás: nagy teljesítmény

Kb. 1 óra működés után a gombot az „AUTOMATA” szabályzásra, és a kívánt teljesítménynek megfelelően 1-6 fokozatra állítjuk.

1. állás: legkisebb, 6. állás: legnagyobb teljesítmény.

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst,faforgácsot vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani.

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

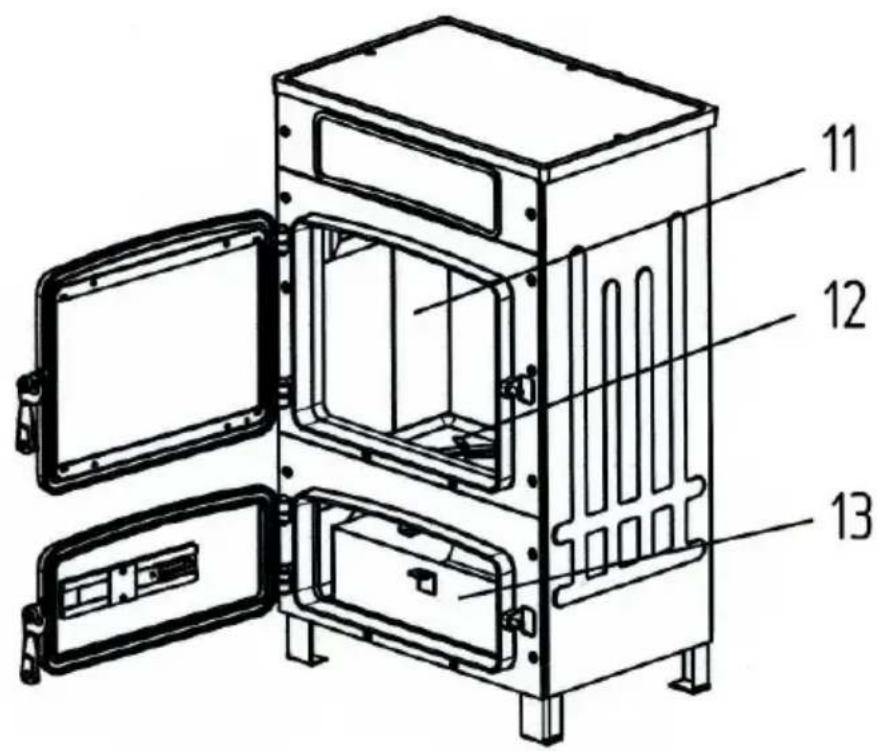

• Az ajtót a fogantyú emelésével nyissa ki (11. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (9.,10.,15. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (9.,10.,15. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A készüléket csak zárt tűztérajtóval szabad üzemeltetni.

Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél). Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (14. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a készülék érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készülék üzemeltetésekor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (samott) előre (ferdén felfelé) kell húzni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, a füstcsonk felöl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni!.

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít a tisztántartásában és rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz.

Szennyeződés és zsír szappannal és vízzel kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót a használati utasítás szerint több órán át kis fokozaton üzemeltetni. Ezek után több órára maximális teljesítményre felfűteni.
Túl kevés hő leadás:	Túl kis készülékteljesítményt választottuk	Szakemberrel vizsgáltassuk meg az Ön hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min.10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűzhelyek ajtajai tömítetten (jól) záródnak. Mindenek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú és tömítetten füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni, az ajtót jól bezárni. Esetlegesen a tömítő zsinórt felújíttatni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 24 / 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. mérete 150 cm³)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 1m min. távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé.

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt „3. táblázat” és hátul „3. táblázat”.

A fa- és műanyag-bútorok esetén hasonlóan „3. táblázat” oldaltávolságot kell betartani.

Típus hátul oldalt elöl
OF 604 Kamino Elite	30 cm 30	cm 100 cm
OF 604 Kamino Mátra/Csobánc/Medves	30 cm 50	cm 100 cm
OF 604 Kamino Nosztalgia/Classic	30 cm 50	cm 100 cm
OF 804 Kamino Elite	30 cm 50	cm 100 cm
OF 804 Kamino Nosztalgia/Elite	30 cm 50	cm 100 cm
OF 804 Kamino Kandalló	30 cm 50	cm 100 cm
WO 109-8 Kamino CLIFF	20 cm 30	cm 80 cm

3. táblázat

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több, mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb.

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Rendszerint egy ívvel csatlakoztatható a kandalló a kéményhez. Csekély kéményhuzatnál a kandallót egy függőleges füstcsővel kell a kéménnyel összekötni.

Helyes	Helytelen
	Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt.
	Torlódás az egymással szembe bevezetett füstcsövek miatt.
	Hibás h nem has tüzhely ajtaja m
	Falcső
	Falmitlak
KKD4	Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.

3. Műszaki adatok

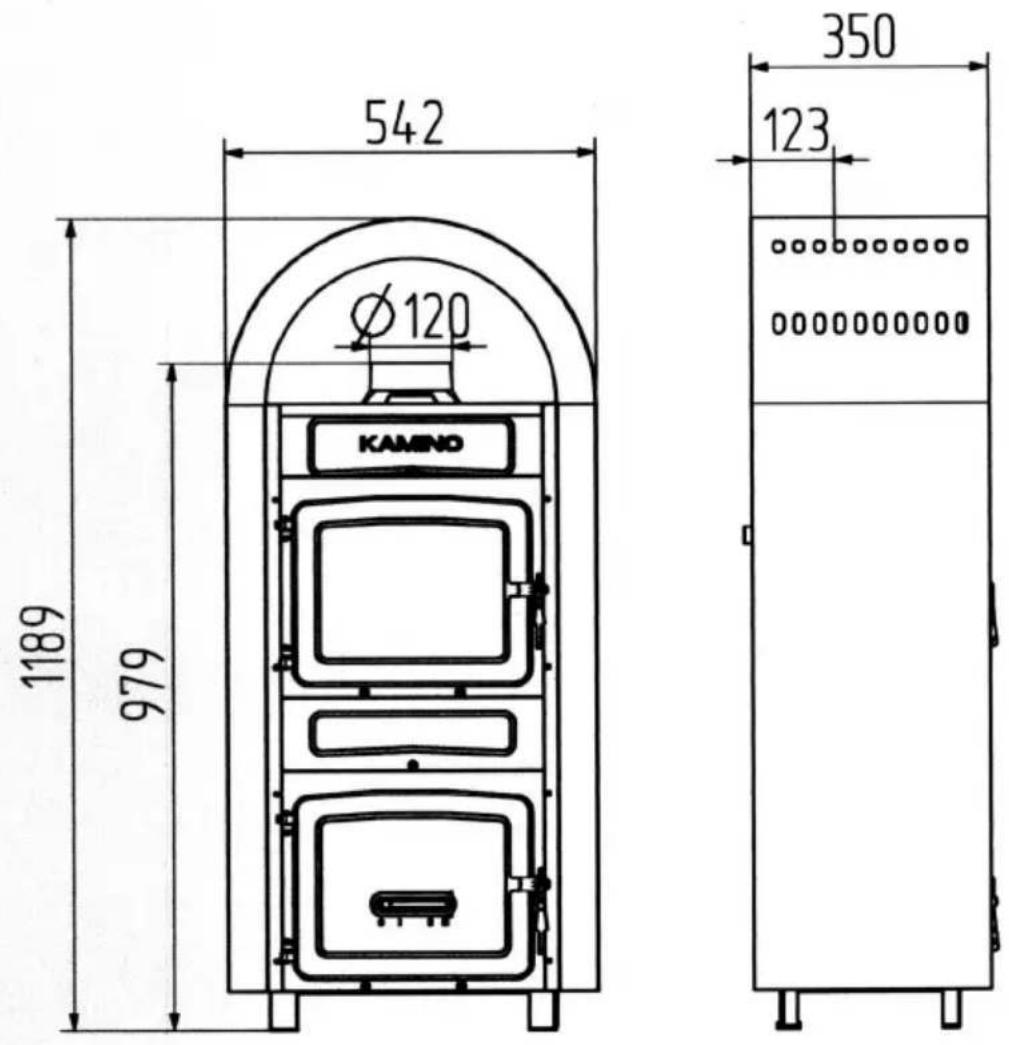

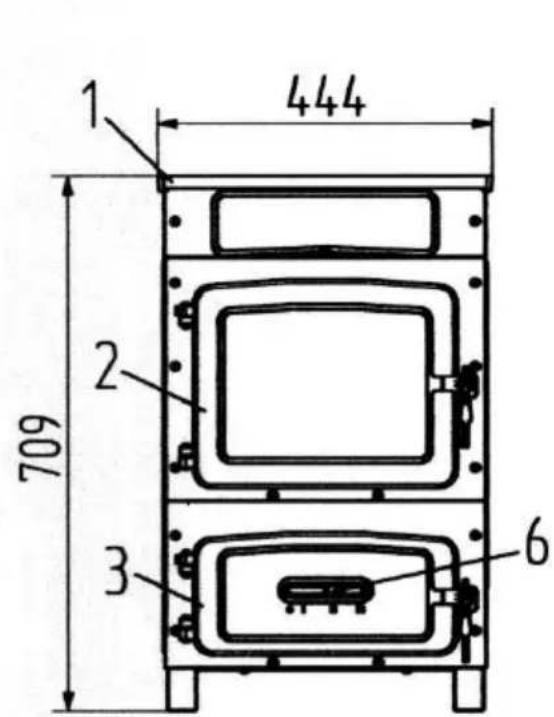

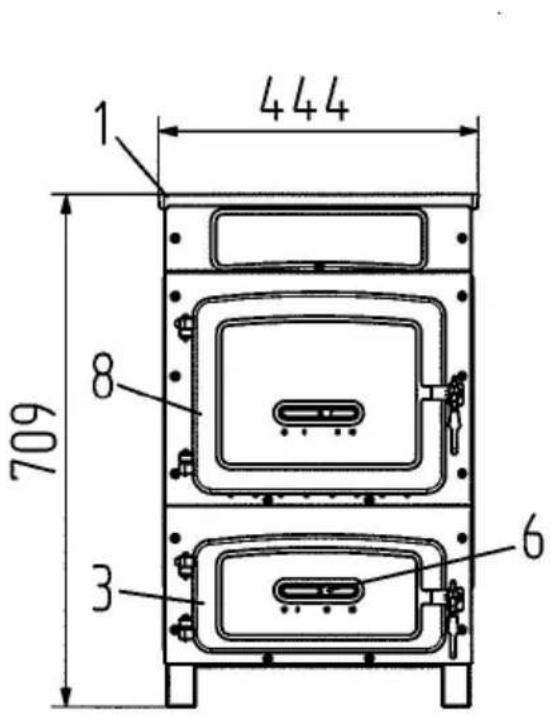

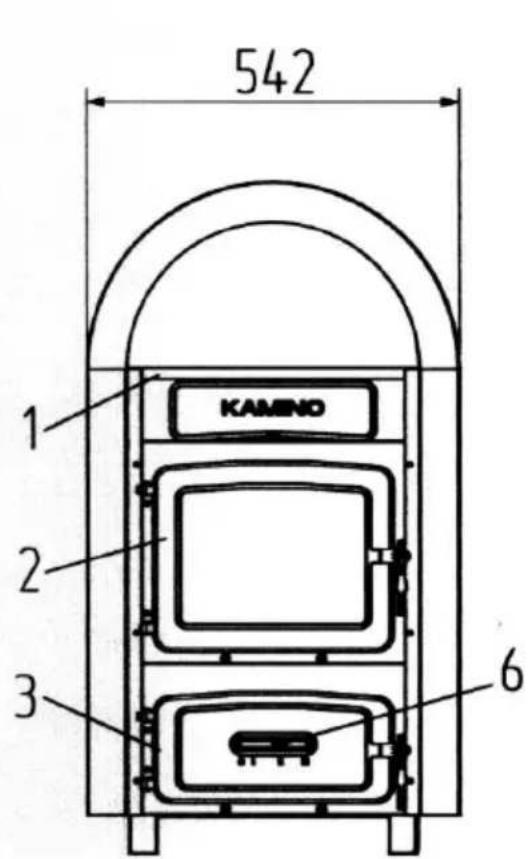

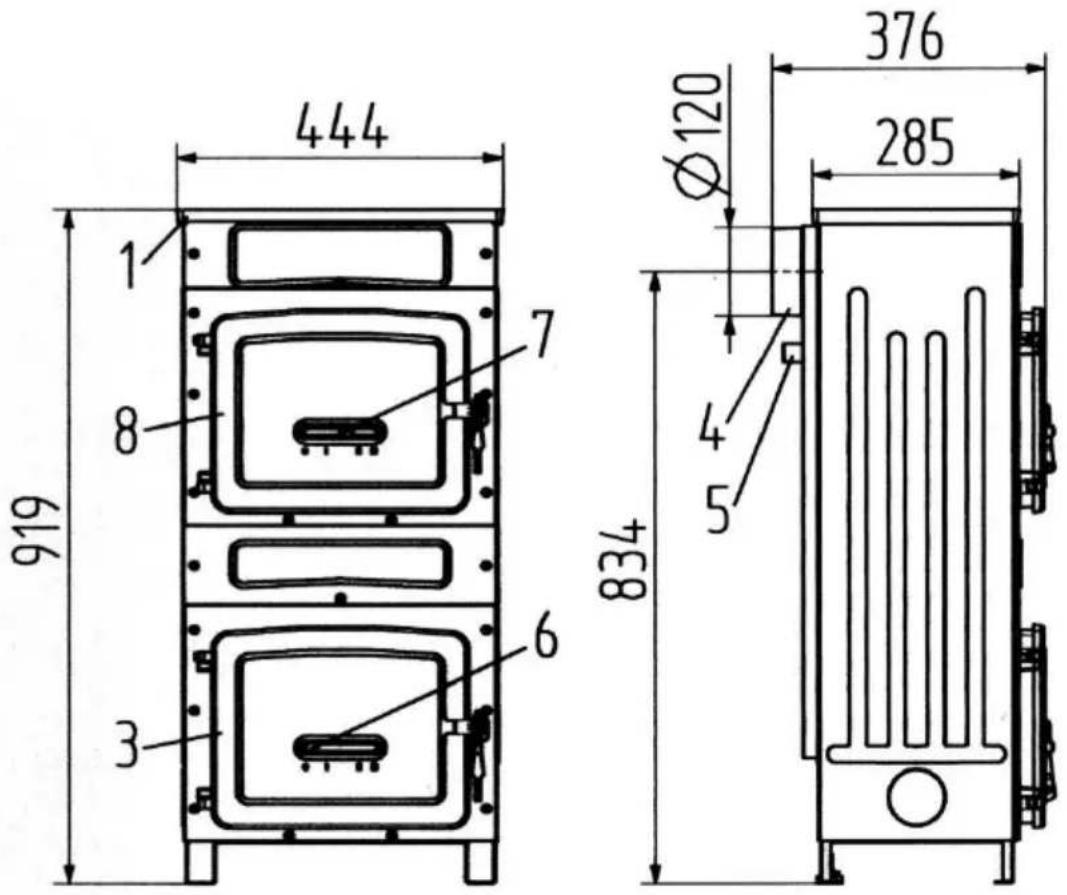

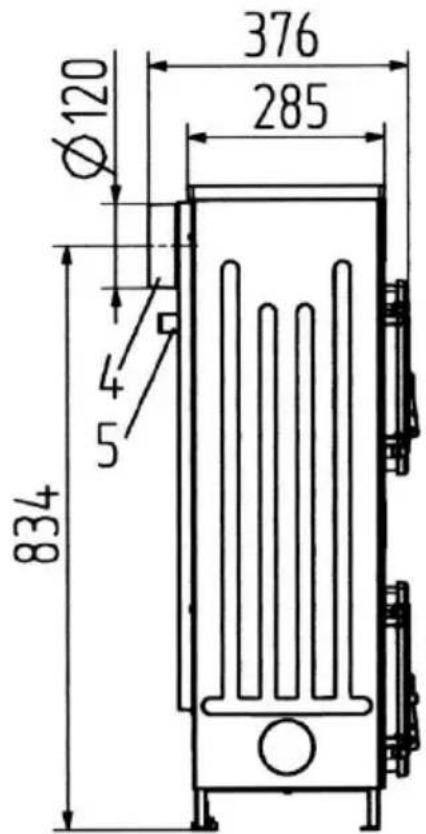

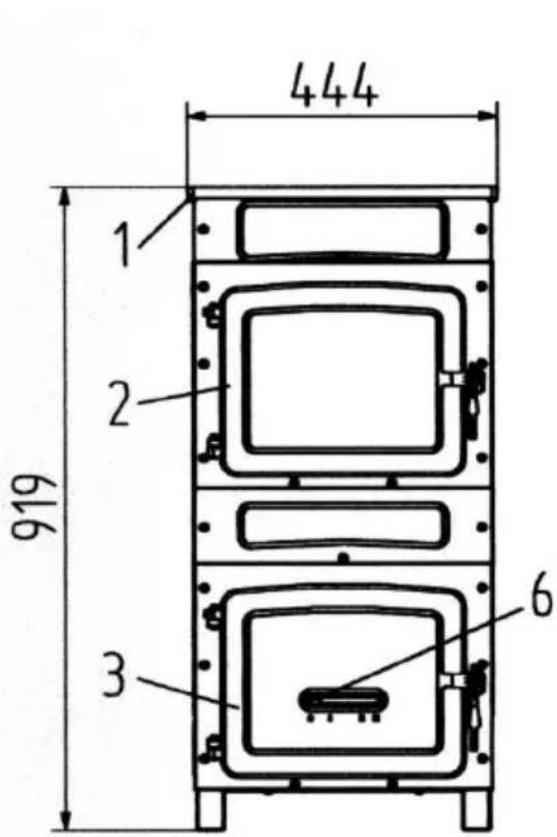

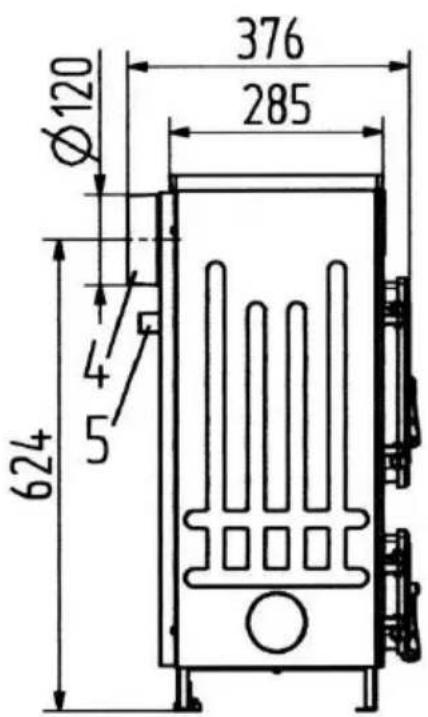

3.1 Méretrajz, Műszaki jellemzők

KAMINO 6kW
Típus megnevezése KANDAL			LÓK ELITE KÁLYHA	HA	NOSZTALGIA/CLASSIC KÁLYHA	KERÁMIA KÁLYHA	UNIO KÁLYHA
KERMI engedély száma E-2004/001675-1
Névleges teljesítmény kW €
Füstcső csatlakozás mm Ø 120
Fűtésre ajánlott lég m3 100-140
Huzatigény minimum Névleges teljesítménynél		Pa 13
Füstgáz átlag paraméterek	Mennyiség g/s 7,1
	Hőmérséklet (füstcsonknál mérve)	C° 320
Tömeg bruttó / nettó kg		102 / 95 101 / 94			92 / 86 95 / 89	165/150	97/90
Csomagolás: Széles x mély x magas		mm	Mátra/Csobánc : 600x410x1085 Medves: 600X400x995	600x425x 830	485x400x 830	870x490x 990	600x425x 830
Hatásfok		%	>70
CO		%	<0,3

			KAMINO 8kW
Típus megnevezése			KANDALLÓ	ELITE KÁLYHA	NOSZTALGIA CLASSIC KÁLYHA CLIFF	UNIO KÁLYHA
KERMI engedély száma			R-247495
Névleges teljesítmény		kW	8
Füstcső csatlakozás		mm	∅ 120
Fűtésre ajánlott lég m3			140-180
Huzatigény minimum Névleges teljesítménynél		Pa	12
Füstgáz átlag paraméterek (Fa / Barnaszén)	Mennyiség	g/s	6,6 / 7,2
	Hőmérséklet (füstcsonknál mérve)	C°	353 / 366
Tömeg bruttó / nettó		kg	133/125	134/126	121/114 124/117 148/160	128/120
Csomagolás: Széles x mély x magas		mm	600x410x1280	626x425x1033	485x400x1040 485x400x1040 680x600x1143	626x425x1033
Hatásfok (Fa / Barnaszén) %			80,7 / 78,4
CO (Fa / Barnaszén)		mg/Nm3	1140 / 797

Magyarázat

1. Öntött vas lap
2. Tüzelőajtó üveggel
3. Hamuajtó
4. Füstcsöcsonk
5. Típustábla a hátfalon („2” = Fa, „1” = Szen) (9.kép)
6. Primer levegőszabályzó (10.kép)
7. Szekunderlevegő szabályzó (15.kép)
8. Tüzelőajtó
9. Zománcozott lemezburkolat
10. Burkolat festett
11. Falazat (8.kép)
12. Rostélymozgató kar (13.kép)
13. Hamuláda
14. Automata szabályozó

1.kép: OF604 Kamino Mátra kandalló 5.kép:OF 804 Kamino Nosztalgia kályha
2.kép: OF 604 Kamino Classic kályha 6.kép:OF 604 Kamino Elite kályha
3.kép: OF 604 Kamino Nosztalgia kályha 7.kép:OF 804 Kamino Elite kályha
4.kép: OF 804 Kamino Nosztalgia kályha 7/a kép: OF804 Kamino kandalló
18.kép: WO109-8 Kamino CLIFF

542 1 KAMINO 2 3 6

1.kép

378 350 Ø120 979 624 4 5 10

1 444 709 8 3 6

376 285 Ø120 4 5 624

2.kép

1 444 2 709 3 6

376 285 Ø120 4 5 624

3.kép

4.kép

444 1 2 619 3 6

376 285 Ø120 4 5 834

5.kép

7/a.kép

A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

A 16. sz. ábra tartalmazza a 6kW-os, a 17.sz ábra a 8kW-os készülékek és a falazatainak robbantott ábráit. Ennek segítségével esetleges meghibásodás esetén ki tudja választani a kérdéses alkatrész megnevezését, kódszámát.

Pótalkatrész rendelésnél kérjük, hogy adja meg a készülék típusát, gyártási számát (a jótállási jegyről vagy a készülékre ragasztott adattábláról), az alkatrész nevét és kódszámát:

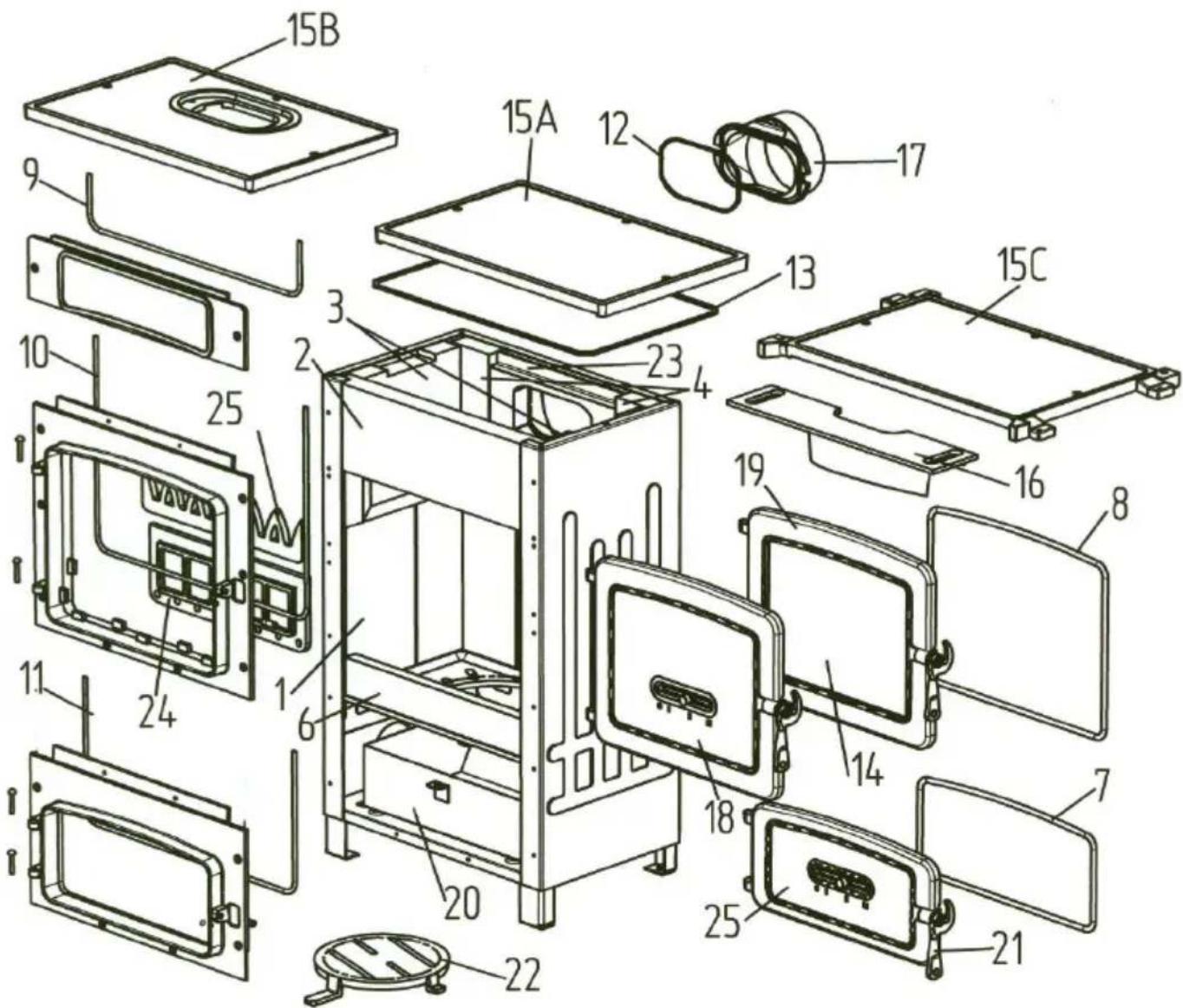

6kW-os készülékek alkatrészei:

1. Samott tégla alsó 243x134x35, 7 db/készülék (51122140100)
2. Samott tégla első felső idom 405x126x35 samott, 1 db/készülék (51122140510)
3. Samott tégla oldalidom 209x260x35 samott, 2 db/készülék (51122140210)
4. Samott tégla hátsó felső idom, 209x75x35 samott, 2 db/készülék (51122140610)
5. Samott tégla lángterelő idom 170x346x35 samott, 1 db/készülék (51122140400)
6. Samott tégla első alsó idom 346x55x35 samott, 1 db/készülék (51122140700)
7. Tömítő zsinór hamuajtóba átm. 10mm, 1m (0118790000002)
8. Tömítő zsinór tüzelőajtóhoz átm. 10mm, 1,2m (011879000002)
9. Tömítő zsinór felső betét alá, átm. 4mm, 0,6m (0100600126008)
10. Tömítő zsinór tüzelőajtó keret alá átm. 4mm, 1,05m (0100600126008)
11. Tömítő zsinór hamuajtó keret alá átm. 4mm, 0,8 m (0100600126008)
12. Tömítő zsinór füstcsonkhoz átm. 4mm, 0,4m (0100600126008)
13. Tömítő zsinór fedlaphoz átm. 6mm, 1,35m (22011260054)
14. Tüzelőajtó üveg 305x211x4 (csak ablakos változatnál 5112200430000)
15. A. Fedlap (Nosztalgia, Classic kályha, Kandalló IH: 5012200560084)
16. B. Fedlap (Kandalló IF: 5012200570084)
17. C. Fedlap (Elite kályha, Unio kályha: 5012200590084)
18. Lángterelő (5012200550084)
19. Füstcsonk ∅ 120 festett (5010601800084)
20. Tüzelőajtó tele szerelt
21. Tüzelőajtó ablakos szerelt
22. Hamuláda hegesztett (5012210271096)
23. Zárfogantyú (5012200630084)
24. Forgórostély (5012200350084)
25. Füstcsonk betét lyukas (5012201750284),tele(csak kandallónál) (5012200420084)
26. Szénfogó (csak Classic és Elite kályhánál)
27. Parázsfogó (minden ablakos kivitelnél)

16.kép

8kW-os készülékek alkatrészei:

1. Samott tégla alsó 243x134x35, 14 db/készülék (51122140100)
2. Samott tégla első felső idom 405x126x35 samott, 1 db/készülék (51122140510)
3. Samott tégla oldalidom 209x260x35 samott, 2 db/készülék (51122140210)
4. Samott tégla hátsó felső idom, 209x75x35 samott, 2 db/készülék (51122140610)
5. Samott tégla lángterelő idom 170x346x35 samott, 1 db/készülék (51122140400)
6. Samott tégla első idom 345x160x35 samott, 1 db/készülék (51122140800)
7. Tömítő zsinór tüzelő/hamuajtóba átm. 10mm, 1,2m (0118790000002)
8. Tömítő zsinór középső betéthez átm. 4mm, 0,6m (0100600126008)
9. Tömítő zsinór felső betét alá, átm. 4mm, 0,6m (0100600126008)
10. Tömítő zsinór tüzelőajtó keret alá átm. 4mm, 1,05m (0100600126008)
11. Tömítő zsinór hamuajtóba átm. 10mm, 0,31 m (0118790000002)
12. Tömítő zsinór füstcsonkhoz átm. 4mm, 0,4m (0100600126008)
13. Tömítő zsinór fedlaphoz átm. 6mm, 1,35m ( 22011260054)
14. Tüzelőajtó üveg 305x211x4 (csak ablakos változatnál 5112200430000)
15. A. Fedlap (Nosztalgia, Classic kályha, : 5012200560084)
16. B. Fedlap (Kandalló : 5012200570084)
    C. Fedlap (Elite kályha, Unio kályha: 5012200590084)
    D. Fedlap (Cliff: 5012220000084)
17. Lángterelő (5012200550084)

18. Füstcsonk ∅ 120 festett (5010601800084)

19. Tüzelőajtó tele szerelt

20. Tüzelőajtó ablakos szerelt
21. Hamuláda hegesztett (5012210272096)
22. Zárfogantyú (5012200630084)
23. Forgórostély (5011400171084)
24. Füstcsonk betét lyukas (5012201750284), tele (csak kandallónál) (5012200420084)
25. Parázsajtó (5012200720084)
26. Felső betét felirat nélkül (5012200541084), felirattal (5012200540084)
27. Középső betét (5012200680084)
28. Rostélykeret (5012200670084)
29. Oldallap festett szürke /bordó: (5012220700094 /5012220700194)
30. Lábazat (5012220100084)
31. Felső betét füllel (5012220800084)

17.kép

15D 582 945 30 Ø120 464 856 28 29 18. kép

3.2 EK Konformitás-nyilatkozat

Megfelelőségi nyilatkozat

WAMSLER®

Gyártó:

Wamsler S. E., 3100 Salgótarján, Rákóczi út 53-55.

Termékmegnevezés:

Szilárd tüzelésű kályha, kandalló

Typ:

OF 604 KAMINO Nosztalgia, Classic, Mátra, Csobánc, Medves, Elite

A megnevezett termékek a következő európai irányelveknek felelnek meg: 89/106 EEC, 93/68 EEC

A megnevezett termékek azonosságát a fenti irányelvekkel a következő szabványok betartása bizonyítja: EN 13240:2005

Salgótarján, 2007. szeptember 1.

jogszerű aláírás

Ez a nyilatkozat a fenti irányelveknek való megfelelőséget igazolja, nem biztosíték a tulajdonságokra. A kiállitott termékdokumentációk biztonsági előírásait be kell tartani. A fenti készülékek harmadik személy által történő módosításával a nyilatkozat érvényét veszti.

WAMSLER

Megfelelöségi nyilatkozat

Gyártó:

Wamsler SE, 3100 Salgótarján, Rákóczi út 53-55.

Termékmegnevezés:

szilárdtüzelésű fütőkészülék (kályha)

Tipus:

WO / KS 109-8 esalád 8 kW

A megnevezett termékek a következő európai irányelveknek felelnek meg:

89/106 EEC, 93/68 EEC

A megnevezett termékek azonosságát a fenti irányelvekkel a következő szabványok betartása bizonyítja:

EN 13240:2005

Vizsgáló intézet:

TÜV-SÜD KERMI Kft. (Jel. sz:1420)

Engedély száma:

R-247495 (2011)

Salgótarján, 2011. augusztus 15.

gyártási és műszaki

műszaki igazgató

Fouli

Fodor Nándor

fökonstruktör

Ez a nyilatkozat a fenti irányelveknek való megfelelőséget igazolja, nem biztosíték a tulajdonságokra. A kiállított termékdokumentációk biztonsági előírásait be kell tartani. A fenti készülékek harmadik személy által történő módosításával a nyilatkozat érvényét veszti.

WAMSLER
