Termék típusa	Fatüzelésű kályha
Márka	Wamsler
Modell	Linz
Névleges teljesítmény	6 kW
Méretek (H x Mé x Ma)	588 x 531 x 904 mm
Nettó tömeg	84 kg
Bruttó tömeg	97 kg
Engedélyezett tüzelőanyagok	Hasáb fa (max 25 cm), lignit brikett
Ajánlott fa nedvességtartalom	Kevesebb, mint 20%
Üzemi hatásfok	≥ 80% (fa)
Átlagos füsthőmérséklet	238 °C (fa)
Minimális huzat	12 Pa
Kivezetőcső átmérője	150 mm
Burkolat anyaga	Talkkő (természetes)
Különlegességek	Tányérmelegítő hely, beépített fatároló
Rendszeres karbantartás	Ablak tisztítása speciális szerrel, kéményseprés évente 2 alkalommal
Talkkő karbantartása	Szappanos víz vagy 240-es csiszolópapír makacs foltokhoz
Fogyó alkatrészek	Vermikulit lemezek (6 hónap garancia)
Biztonsági távolságok	Elöl: 80 cm (40 cm védelemmel), hátul: 20 cm, oldalt: 30 cm
Padlóvédelem	Éghetetlen lemez a készülék alatt és 50 cm előtte, 30 cm oldalt
Szabvány	EN 13240
Garancia	Gyártói garancia (lásd feltételek)

Gyakran ismételt kérdések - Linz Wamsler

Milyen tüzelőanyagokat használhatok a Wamsler Linz kályhában?

Használhat természetes tűzifát (max. 25 cm-es hasábokat) és lignit brikettet. Soha ne használjon kezelt fát, hulladékot vagy gyúlékony folyadékokat.

Hogyan végezzem el az első begyújtást?

Az első begyújtás előtt távolítsa el a védőelemeket. Nyissa ki az ajtót, állítsa be az elsődleges levegőt, helyezzen be gyújtópapírt és aprófát, gyújtsa be, majd csukja be az ajtót. Normális, hogy az első használatok során szag keletkezik: szellőztesse ki a helyiséget.

Miért piszkolódik gyorsan a kályhám ablaka?

Az ablak elsősorban a túl nedves fa vagy a nem megfelelő égési teljesítmény miatt piszkolódik. Használjon száraz fát (kevesebb, mint 20% nedvességtartalmú), és kezdetben erősebben fűtsön. Tisztítsa kályhaablak-hoz való speciális szerrel.

Hogyan karbantartsuk a talkkövet?

Tisztítsa a talkkövet szappanos vízzel. Makacs foltokhoz használjon 240-es csiszolópapírt. Soha ne használjon agresszív tisztítószereket vagy súrolószivacsokat.

Milyen biztonsági távolságokat kell betartani?

A kályha előtt (sugárzási zóna): minimum 80 cm, védelemmel csökkentve 40 cm-re. Hátul: 20 cm, oldalt: 30 cm. A padlót éghetetlen lemezzel kell védeni 50 cm-re előtte és 30 cm-re oldalt.

Mit tegyek kéménytűz esetén?

Zárjon be minden nyílást a kályhán, és azonnal riassza a tűzoltókat. Ne próbálja meg eloltani a tüzet saját maga. Ezután ellenőriztesse a kéményt egy szakemberrel.

Hogyan tisztítsam a kályhát a fűtési szezon végén?

Ürítse ki teljesen a tűzteret és a hamutálcát, zárja be az ajtót és az elsődleges levegő beállítót. Zárhatja a külső levegő bevezetését is. A füstcső alapos tisztítása ajánlott.

Használhatok bontási fát vagy régi bútorokat?

Nem, ez szigorúan tilos. Az ilyen fa mérgező anyagokat tartalmazhat és károsíthatja a készülékét. Csak kezeletlen természetes fát használjon.

Hol találom az alkatrészeket?

Alkatrészek rendeléséhez adja meg a típustáblán szereplő típusszámot, hivatkozási számot és sorozatszámot. Kizárólag eredeti Wamsler alkatrészeket használjon.

Mekkora a fűtőteljesítmény és a hatásfok?

A névleges teljesítmény 6 kW, a fa üzemi hatásfoka legalább 80%. A füsthőmérséklet körülbelül 238 °C, a minimális szükséges huzat 12 Pa.

HASZNÁLATI ÚTMUTATÓ Linz Wamsler

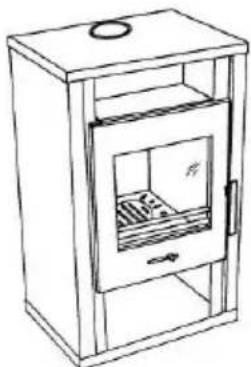

HU Kandalló használati útmutató

PLUTO / JUPITER /

NINO / YUNA / ERES / GRANDE

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

EMI-TÜV

Válaszra a Nütteségat Tervektaszt értéltart

Auftraggeber:

Megbizó:

Wamsler SE

3100 Salgótarján Rákóczi út 53-55.

KERAI Department

Burdapesti.

Nr: R-532325

Date 2014.08.21.

Seite 1/23

Geprüfter Typ:

Vizsgált típus:

Typ 10860 Pluto, Neptun, Luxor, Rondo, Radiant, Panorama, Country,

Country-H, Zürich, Zürich II, Galaxy, Hamburg (Raumheizer)

305/2011/EU rendelet V. Mellékiel 3. rendszer b. ponás és MSZ EN 13240:2001/A2:2004/AC:2007 szerinti vizsgálat

Minta beérkezésének kelte:

27.05.2014.

Vizsgálat végzésének ideje:

1. 1. 2014 - 14. 08. 2014.

Fachdirektorin:

Osztályvezető:

Galmilla Sivopaul Uwadi

Gabriella Süvegesné Váradi

Produktspezialist:

Szakértő:

Jim Cel

József Nagy

### 10V SUI KI, VECTURE OUTSCH

A müszaki dokumentációt archiváltuk

10860 - Pluto (Helyiség fútő)

Előirás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	781/399	1048/908	jaligen	Scheilholz (oben)/ Braunkohlebriketts (unten)Hasábifa (felül) / Barnaozón brilkott (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	57/86		jaligen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	44/33	30/41	jaligen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	25/20		jaligen
Wirkungsgrad Hatásfok	≥80 %	80,0/80,5	80,1/81,0	jaligen
Leistung Teljesírmény	kW	6,1/6,4	2,9/3,2	jaligen

*geplant ab 2015; érvényes 2015-töl

Zukünflige Anforderung für Deutschland 1.BlmSchV 2.Slufe (geplant ab 2015) Jövőbeni előírás Németországban a 2.lépcső szerint (érvényes 2015-tól)

Emissionen Emissziö	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O_2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm ^3	13%	1206/761	jaligen	Scheilhoiz (oben)/ Braunkohlebriketts (unlen) Hasábis (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm ^3		38/33	jaligen
Wirkungsgrad Hatásfok	≥73 %		80,0/80,5	jaligen

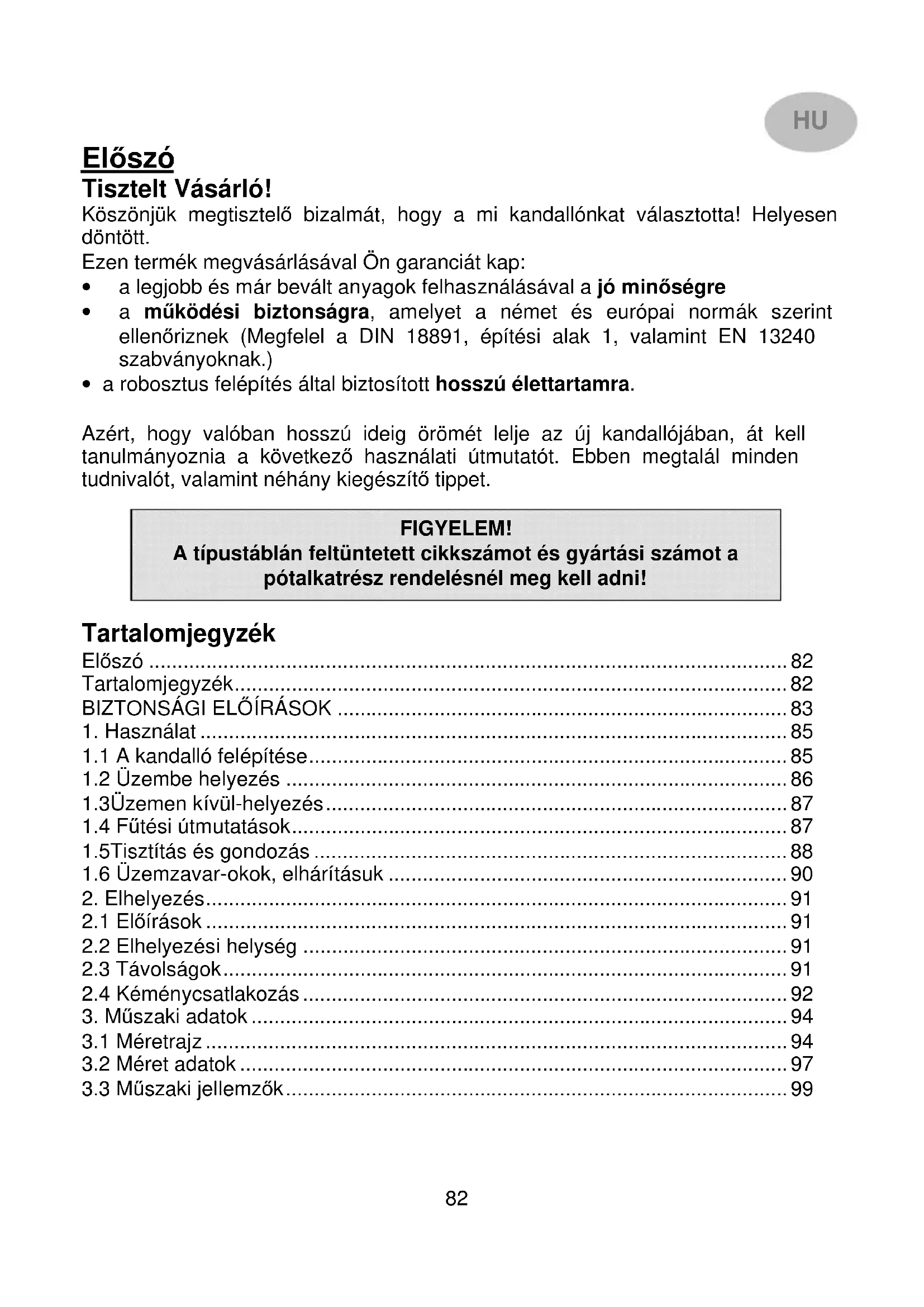

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó 82

Tartalomjegyzék....82

BIZTONSÁGI ELŐÍRÁSOK 83

1. Használat 85

1.1 A kandalló felépítése....85

1.2 Üzembe helyezés 86

1.3Üzemen kívül-helyezés 87

1.4 Fütési útmutatások....87

1.5Tisztítás és gondozás 88

1.6 Üzemzavar-okok, elhárításuk 90

1. Elhelyezés....91

2.1 Előírások 91

2.2 Elhelyezési helység 91

2.3 Távolságok....91

2.4 Kéménycsatlakozás 92

1. Müszaki adatok 94

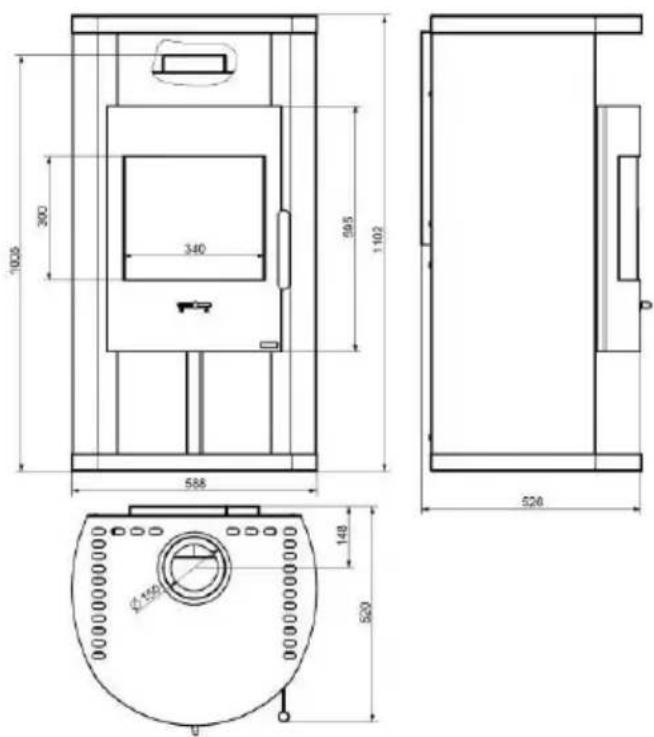

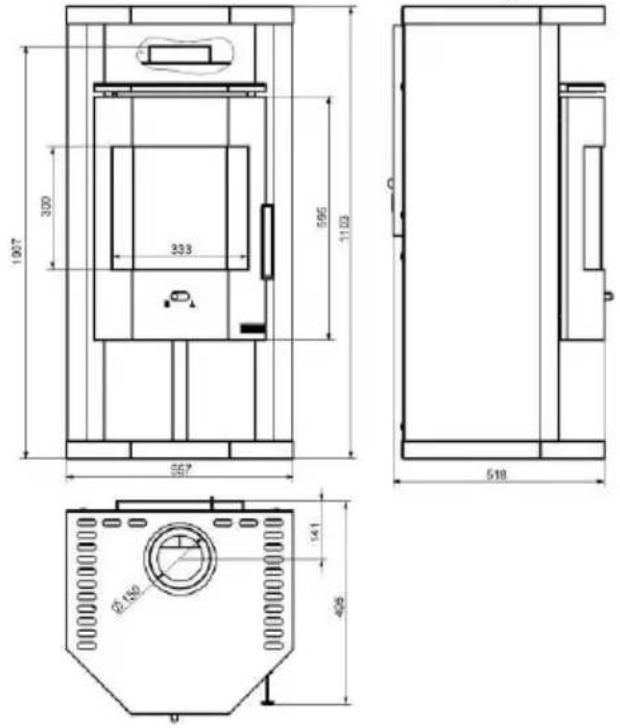

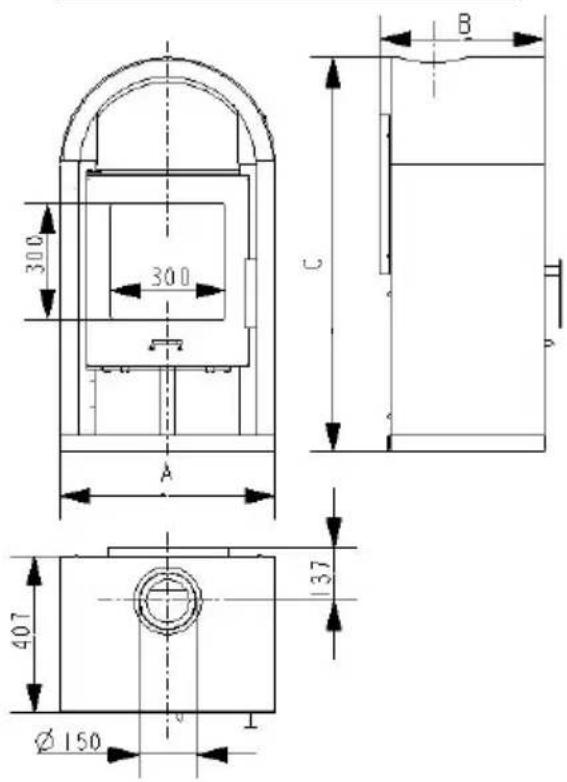

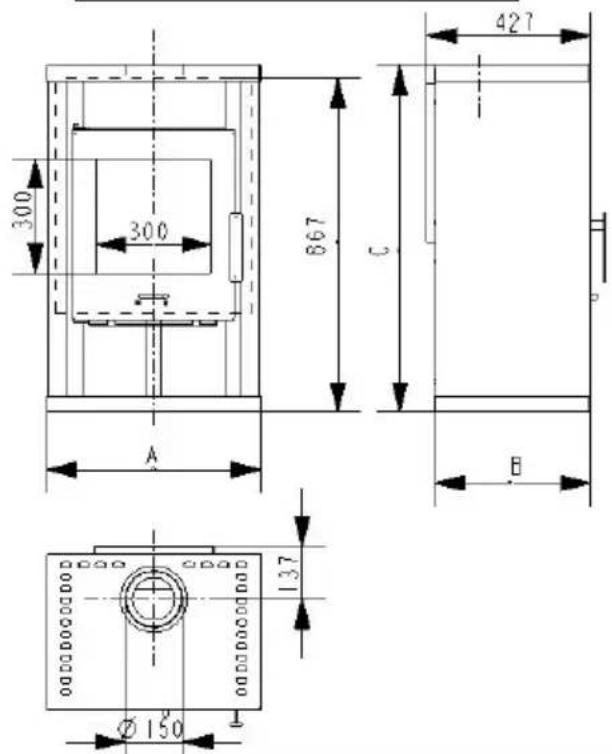

3.1 Méretrajz 94

3.2 Méret adatok 97

3.3 Műszaki jellemzők....99

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőtől tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtaját zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtójának működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 33 cm hosszúságban)

- esetlegesen barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.

2. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a névleges hőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hömérsékletet, úgy ezek a jelenségek később is felléphetnek.

4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

5. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égésterben, azaz nem szabad, hogy lángok legyenek láthatók.

6. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
8. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
9. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
10. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakservizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
11. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
12. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
13. A készüléket tilos átalakítani.
14. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
15. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1. Használat

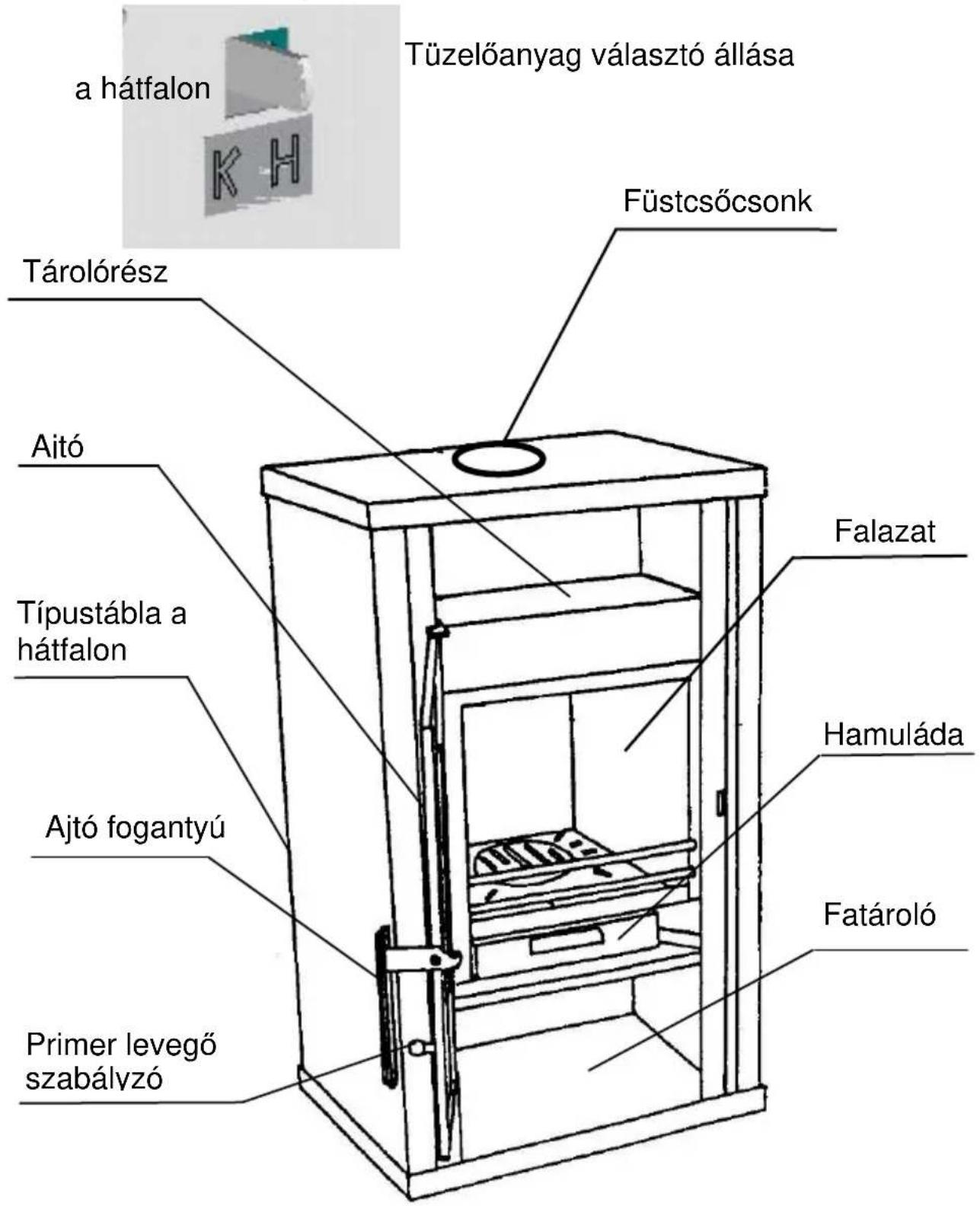

1.1 A kandalló felépítése

a hátfalon Tüzelőanyag választó állása Füstcsőcsonk Tárolóresz Aitó Típustábla a hátfalon Ajtó fogantyú Primer levegő szabályzó Falazat Hamuláda Fatároló

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták Fűtőérték kb. kJ/kg
Barnaszénbrikett	19.500
Kemény fa	15.900
Puhafa	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére.

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Tüzelőanyag		Primerlevegő szabályzó állása	Tüzelőanyag választó állása	Égési idő
		6 kW
Felfűtés, begyújtás		A H		-
Fa	Névleges hőtelj.	H H ca. 0,75 h
Barna-szén	Névleges hőtelj.	A K ca. 1 h
Üzemen kívül helyezés		H K		-

2. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 25 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,7 kg (2db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tüztér falazattól, a tüztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hómérsékletet, úgy ezek a jelenségek később is felléphetnek még.

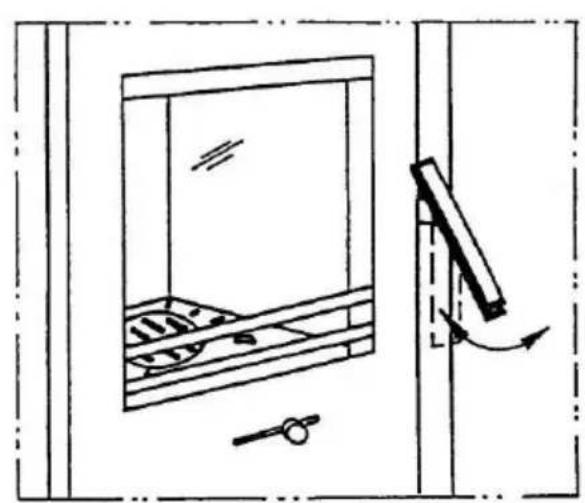

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehülni hagyni.
• A tüzteret és a hamuládát kiüríteni!

- Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.

- Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti.

Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (5. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (6. kép) előre kell húzni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (6. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószerekethasználni!

Szállítási biztosító kartonpapír

2 6.kép

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai:	Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzőlgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkalmazzunk.	Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyeljen a tömítetten kéménytisztító becsatlakozásokra.
	Túl hosszú, vagy tömítetten füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni. Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsöoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az On kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 24 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 80 cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 30 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 30 cm oldaltávolságot kell betartani, (lásd a 9. kép).

B A

8.kép

20 cm 30cm 30cm

9.kép

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

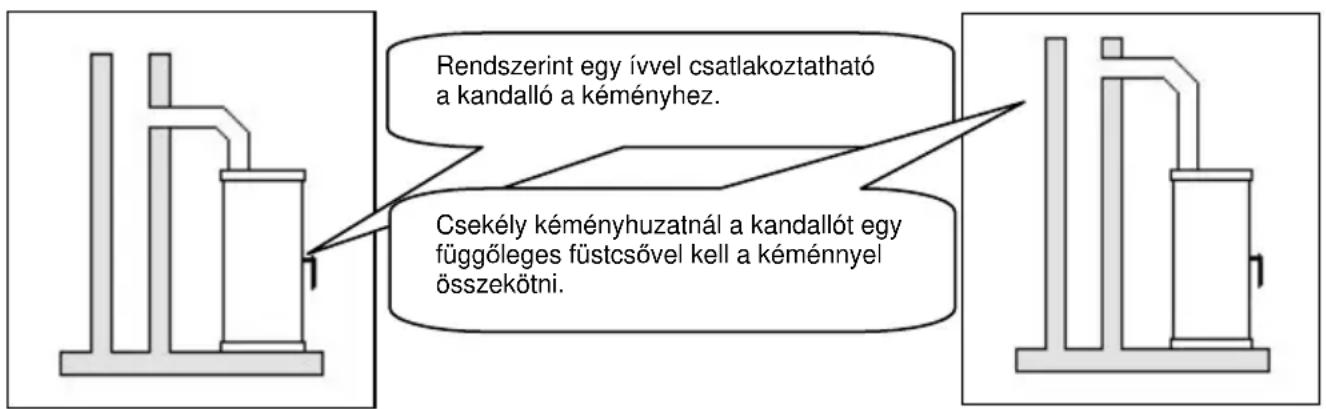

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hömérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 89. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Helyes min.50cm min.5m Helytelen A telőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö-mítetlen csőcsatlakozás miatt. Hamis levegő beáram-lása nyitott vagy tömítetlen kémény-tisztító ajtón keresztül.

3. Müszaki adatok

3.1 Méretrajz

TYP 108 63 Jupiter TYP 108 65 Java

300 300 867 427 A C B 13.7 Ø 150

TYP 108 62 Saturn / Stella / Kosmos

867 300 800 A B C 407 Ø1.50 131 Ø00000000000 Ø00000000000 Ø0000000000

TYP 108 61 Mars

300 300 A C B 407 Ø150 137

TYP 108 60 Radiant

300 86.7 A C B 507 Ø150 14.8

TYP 108 60 Zürich

337 300 867 C A Ø150 137 B 497

TYP 108 60 Country

C 300 300 166 A 448 409 Ø150 137 B

TYP 108 66 Eos

300 867 A B C 467 137 Ø150

TYP 108 67 Calypso

300 867 A C B 491 Ø150 137 C

TYP 108 40 Yuna / Eres

1007 300 300 595 1104 557 337 485 Ø140

TYP 108 40 Salzburg

1907 300 233 595 1163 557 405 518 2140

TYP 108 40 Lilith

1025 300 340 568 995 1102 526 140 520 Ø150

TYP 108 43 Nino / Jupiter Grande / Taurus Grande

1006 300 300 557 556 1124 489 129 Ø190 Ø0000000000000 Ø0000000000000

TYP 108 47 Zinith

300 1007 340 995 1135 567 516 4.180 130 813

3.2 Méret adatok

Késztermékkód			Szél.(mm)A	Mélys.(mm)B	Mag.(mm)C	súly nettó:(kg)	súly bruttó:(kg)
W20001086012	588	531	904 84	97
W20001086032	557	516	919 110	122
W20001086037	557	516	904 81,5	93,5
W20001086045	557	468	904 130	140
W20001086075	557	427	904 104	114
W20001086076	557	427	1022 117	127
W20001086101	557	427	1022 85	100
W20001086103*	610	452	1050 103	118
W20001086140	557	427	1022 118	133
W20001086175	557	427	1022 103	118
W20001086200	557	427	980 86	88
W20001086201	557	427	980 86	88
W20001086241	557	427	980 124	126
W20001086245	557	427	980 124	126
W20001086271	557	427	940 112	127
W20001086300	557	427	904 83	85
W20001086301	557	427	904 83	85
W20001086305	557	427	904 88	90
W20001086308	557	427	904 83	92
W20001086340	557	427	929 152	162
W20001086344	557	427	904 131	133
W20001086348	557	468	904 118	120
W20001086500	557	427	904 83	85
W20001086615	557	492	930 113	126
W20001086715	557	516	929 147	160
W20001086721	557	516	929 112	125
W20001084012	588	520	1102
W20001084024	588	520	1122
W20001084032	557	518	1103
W20001084037	557	518	1124
W20001084050	557	488	1104
W20001084051	557	488	1104
W20001084053	557	488	1104
W20001084054	557	488	1104
W20001084300	557	488	1104
W20001084301	557	469	1104
W20001084302	557	488	1104
W20001084340	557	469	1124
W20001084721	557	513	1133

*-al jelölt típusok jellemzői a burkolatok nélküli alapkésülékekre vonatkoznak.
A feltüntetett súly- és méretadatok tájékoztató jellegűek!

3.3 Műszaki jellemzők

Típus	108 60 / 61 / 62 / 63 / 65 / 66 / 67108 40 / 108 43 / 108 47
Névleges teljesítmény 6 kW
18893/TAB 2 DIN szabvány szerinti fűtőképesség m3-kedvező-kevésbé kedvező-kedvezőtlen fűtési feltételeknél	1327852
Fűtőanyag:Füstgázértékek:- füstgáz áramlás:- átlagos füstgáz hőmérséklet- a névleges teljesítményhez szükséges huzatnyomás:- Portartalom (13% O2-re vonakoztatva):- CO kibocsátás (13% O2-re vonakoztatva):- hatásfok:	Fa / Barnaszénbrikett7,4 / 7,6 g/s238 / 245 °C12 Pa≤ 40 mg/m31206 / 761 mg/m30,096 / 0,061%≥ 80 % / 80,5 %

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a müszaki színvonalat emelik vagy a minőséget javítják.

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

WAMSLER
