Terméktípus	Fa- és barnaszéntüzelésű kályha
Márka	Wamsler
Modell	Norden
Névleges teljesítmény	Változattól függően 6 kW vagy 7,5 kW
Méretek (H x Mé x M)	610/650 x 500 x 906 mm (változattól függően)
Súly	146-181 kg
Tüzelőanyag	Szilárd tüzelőanyag: hasábfa (max. 33 cm, nedvességtartalom < 20%) és barnaszén brikett
Hatásfok	Akár 80,3%
CO-kibocsátás (13% O₂ mellett)	≤ 990 mg/Nm³
Por kibocsátás (13% O₂ mellett)	≤ 40 mg/Nm³
Minimális huzatigény	12 Pa
Füstgáz átlaghőmérséklet	243-284 °C
Füstgáz tömegáram	7,2-8,6 g/s
Kéménycsatlakozás	A kéményhez illeszkedő átmérő, tartsa be a DTU 24.1 szabványt
Biztonsági távolságok	Elöl: 100 cm (vagy 50 cm védőfallal), hátul: 30 cm, oldalról: 20 cm
Padlóvédelem	Nem éghető anyag a tűztér előtt (min. 20 cm előre, 30 cm oldalt)
Primer levegő beállítás	Pozíciók: Gyújtás (K), Névleges teljesítmény fa (H), Névleges teljesítmény barnaszén (K), Készenlét (Z)
Karbantartás	A tűztér, az üvegek (speciális tisztítószerekkel), a festett felületek és a szappankő rendszeres tisztítása; évente legalább 2x kéményseprés
Biztonság	Soha ne használjon gyúlékony folyadékokat; üzem közben az ajtó legyen csukva; hamutartó ütközésig betolva; leállás kéménytűz esetén
Pótalkatrészek	Vermikulit lapok (fogyó alkatrész, 6 hónap garancia), ajtó- és üvegtömítések, eredeti Wamsler alkatrészek
Szabványok	EN 13240, DTU 24.1, EN 13384-1, EN 12391-1
Adattábla garancia	Jegyezze fel a típusszámot, hivatkozási számot és sorozatszámot alkatrészrendeléshez

Gyakran ismételt kérdések - Norden Wamsler

Milyen tüzelőanyagot használhatok a Wamsler Norden kályhában?

Használhat hasábfát (max. 33 cm hosszú, 20% alatti nedvességtartalommal) és barnaszén brikettet. Tilos kezelt, nedves vagy hulladék fa használata.

Hogyan állítsam be a fűtési teljesítményt?

A beállítás a primer levegő szabályzón keresztül történik. A pozíciók a készüléken vannak feltüntetve: K gyújtás, H fa névleges teljesítmény, K barnaszén, Z leállítás. Tekintse meg a beállítási táblázatot a használati útmutatóban.

Mennyi a maximális feltölthető fa mennyiség?

6 kW-os változatnál: 2-3 darab, egyenként 1,4 kg hasított fa. 7,5 kW-os változatnál: 2-3 darab, egyenként 1,7 kg. Soha ne terhelje túl az égéstert.

Hogyan tisztítsam a kályha üvegét?

Használjon speciális fatüzelésű kályhaüveg tisztítószert a belső oldalra. A többi üvegfelületet nedves ruhával tisztítsa. Kerülje, hogy a tisztítószer a festett részekre kerüljön. A száraz fával és megfelelő teljesítménnyel történő égés csökkenti a lerakódást.

Milyen gyakran kell kéményt seperni?

A kéményseprést évente legalább 2 alkalommal szakemberrel kell elvégeztetni. Intenzív használat esetén növelje a gyakoriságot a jó huzat biztosítása és a tűzveszély elkerülése érdekében.

Mi a teendő kéménytűz esetén?

Azonnal zárja el a készülék összes nyílását, értesítse a tűzoltókat és ne próbálja meg eloltani saját maga. Az eset után ellenőriztesse a kéményt szakemberrel.

Miért van szag az első begyújtásoknál?

Ez normális: a festék és az olajmaradványok kiégnek. Szellőztesse jól a helyiséget és fűtse maximális teljesítménnyel körülbelül egy órán át. A szagok néhány ciklus után eltűnnek.

Milyen biztonsági távolságokat kell betartani a kályha körül?

A kályha előtt (sugárzási zóna): 100 cm (vagy 50 cm védőernyővel). Hátul: 30 cm. Oldalt: 20 cm. A padlót nem éghető anyaggal kell védeni 20 cm-re előre és 30 cm-re oldalra.

Hogyan karbantartsam a vermikulit lapokat?

A vermikulit lapok fogyó alkatrészek. Kerülje az ütődéseket a fahasábok behelyezésekor és tartsa be a maximális terhelést. Gyártási hibákra 6 hónap garancia. Cserélje ki őket, ha megsérülnek.

Használhatok folyadékot a tűzgyújtáshoz?

Nem, szigorúan tilos. Használjon speciális gyújtósszerket (kénmentes) vagy faszálat. Soha ne használjon benzint, alkoholt vagy bármilyen más gyúlékony folyadékot.

HASZNÁLATI ÚTMUTATÓ Norden Wamsler

Kandalló használati útmutató

BEJELENTETT SZERVEZET ( Regisztrációs szám: 1417 )

KERMI Department

Budapest.

Nr: R-312479-1

Date 2012.05.14

Seite 1 / 23

Megbízó: 3100 Salgótarján Rákóczi út 53-55.

Geprüfter Typ: 19872 P/ PSF/ PS/ Norden

(Raumheizer)

Vizsgált típus: 19872 P/ PSF/ PS/ Norden

(Helyiség fütő)

Megbízás tárgya: vizsgálat MSZ EN 13240:2001/A2:2004/AC:2007

Minta beérkezésének kelte: 03.03. 2012.

Vizsgálat végzésének ideje: 17.04.2012-04.05.2012.

Fachdirektorin:

Osztályvezető:

Gaside Fugor Uapol.

Gabriella Süvegesné Váradi

EMI-TOV SOR

KERM

Cazita

Produktspezialist:

Szakértő:

1.melléklet – Anlage 1: Fotó / Photo

A müszaki dokumentációt archiváltuk

19872 P/ PSF/ PS/ Norden (Helyiség fütő)

Előírás az Ausztriai norma szerint (15a B-VG) (13% O₂-re vonatkoztatva)

Emissionen Emisszió	Grenzwert Határérték	Gemessen / Mért érték		Erfüllt megfelel	Brennstoffe Fütőanyag
		Nennwärmeleistung Névleges teljesítmény	Schwachlast Kis teljesítmény
CO-Gehalt CO-tartalom	≤1100 mg/MJ	635/476	725/859	ja/igen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
NOx-Gehalt NOx-tartalom	≤150 ≤100 mg/MJ	38/62		ja/igen
CnHm-Gehalt CnHm-tartalom	≤50 ≤80 mg/MJ	20/19	26/20	ja/igen
Staubgehalt Portartalom	≤60/35* ≤50/35* mg/MJ	24/22		ja/igen
Wirkungsgrad Hatásfok	≥80 % ≥78 %	80,3/78,4	80,4/78,2	ja/igen
Leistung Teljesirmény	kW	7,6/7,7	3,7/3,5	ja/igen

*geplant ab 2015; érvényes 2015-töl

Jövőbeni előírás Németországban a 2.lépcső szerint (érvényes 2015-tól)

Emissionen Emisszió	Grenzwert Határérték	Bezugssauerstoffgehalt Vonatkoztatási O2 tart.	Gemessen Mért érték	Erfüllt megfelel	Brennstoffe Fütőanyag
CO-Gehalt CO-tartalom	≤1250 mg/Nm 3	13%	990/808	jaligen	Scheitholz (oben)/ Braunkohlebriketts (unten) Hasábfa (felül) / Barnaszén brikett (alul)
Staubgehalt Portartalom	≤40 mg/Nm 3		37/37	jaligen
Wirkungsgrad Hatásfok	≥73%.		80,3/78,4	jaligen

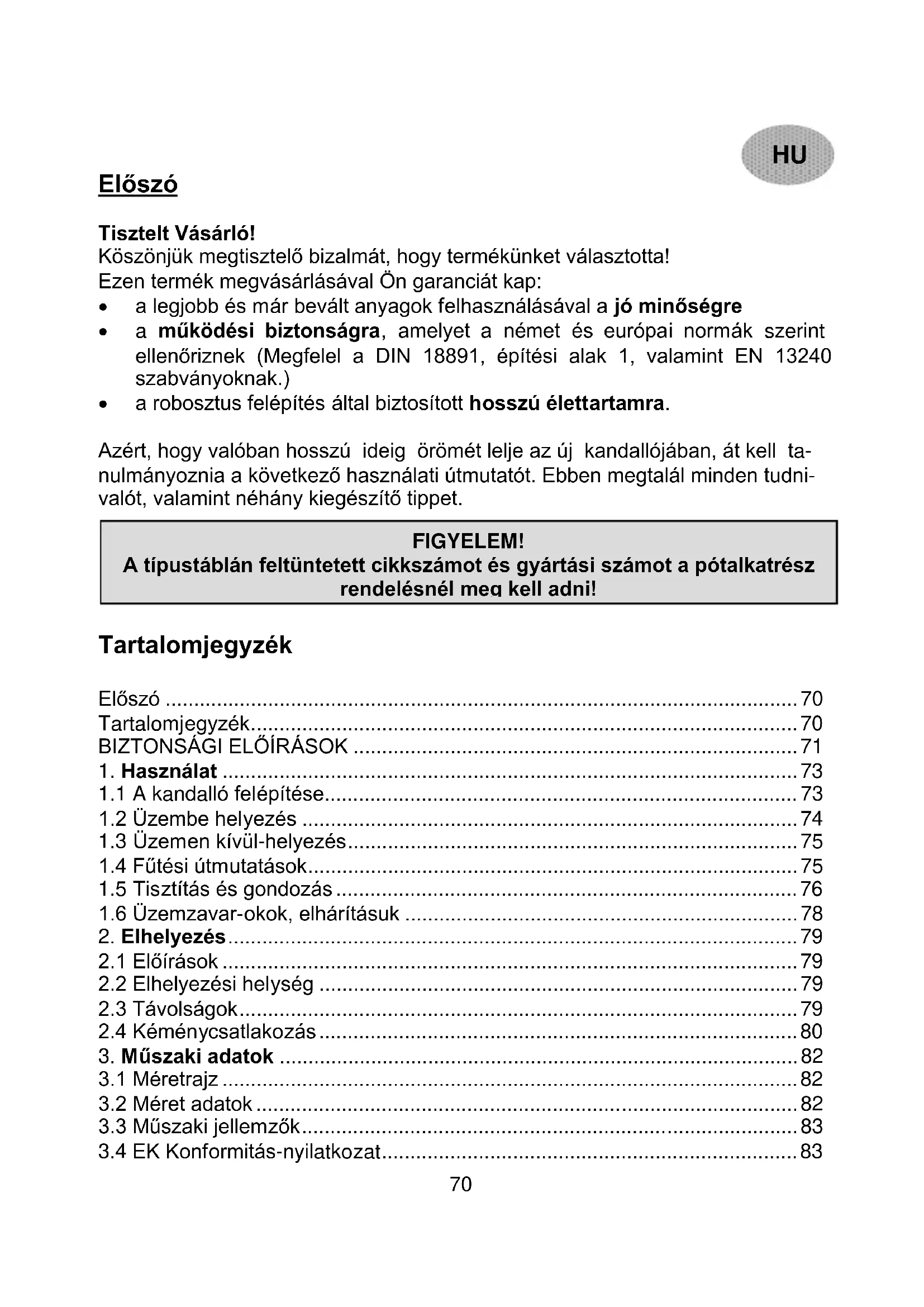

Foreword

Dear Customer!

Köszönjük megtisztelő bizalmát, hogy termékünket választotta!

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudniivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meq kell adni!

Tartalomjegyzék

Előszó 70

Tartalomjegyzék....70

BIZTONSÁGI ELŐÍRÁSOK 71

1. Használat 73

1.1 A kandalló felépítése....73

1.2 Üzembe helyezés 74

1.3 Üzemen kívül-helyezés....75

1.4 Fütési útmutatások....75

1.5 Tisztítás és gondozás 76

1.6 Üzemzavar-okok, elhárításuk 78

1. Elhelyezés....79

2.1 Előírások....79

2.2 Elhelyezési helység 79

2.3 Távolságok....79

2.4 Kéménycsatlakozás 80

1. Műszaki adatok 82

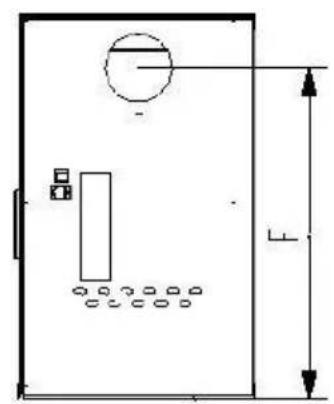

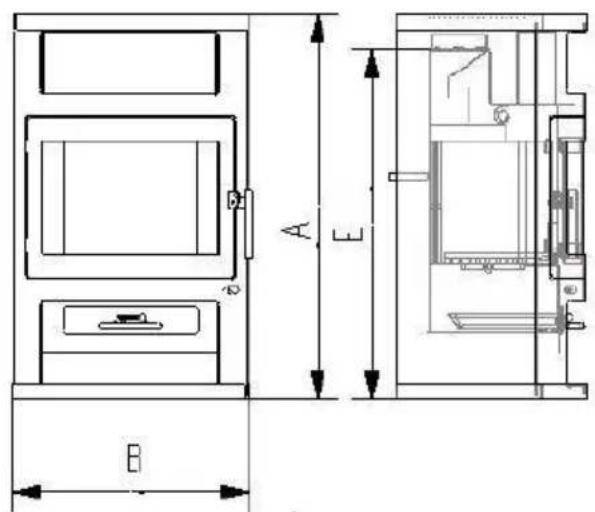

3.1 Méretrajz 82

3.2 Méret adatok 82

3.3 Műszaki jellemzők....83

3.4 EK Konformitás-nyilatkozat....83

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 norma alapján bevizsgálásra kerültek.

2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit és a DIN 4705 és DIN 18160 norma követelményeit kell be- tartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket csatlakoztatni akarja csatlakoztatni, tökéletes állapotban kell lennie.

3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.

4. Ajánlatos a készülék beállításakor tiszta gyapjúkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.

5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, mivel különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

8. • természetes faanyag (max. 33 cm hosszúságban)

9. esetlegesen barnaszén-brikett (ld. használati utasítás)

10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot vagy fagyapotot kell használni.

11. Hulladék, finom faapríték, fakéreg, széntörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

14. A fütőajtó nyitásakor, nem megfelelő működés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a fütőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyen láthatók.

15. Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fütés idejére tartsa öket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy fagyapottal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A tűzrács legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó gázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben forduljon szakkereskedőjéhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. Mivel a szilárd tüzelésű kályha/-tűzhely, amely az égéshez szükséges levegőt az azt körülvevő helyiségből vonja el, gondoskodni kell róla, hogy az ablakok és a külső ajtók melletti hézagokon át elegendő levegő áramoljon be. Ez abban az esetben biztosított, ha egy kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy légnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm²).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A tűzhelyet tilos megváltoztatni.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 4 méternél, többszörös terhelésnél 5 méternél alacsonyabb. A kandalló csatlakoztatására kiválasztott kéményre legfeljebb két másik tűzhely csatlakozhat.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1. Használat

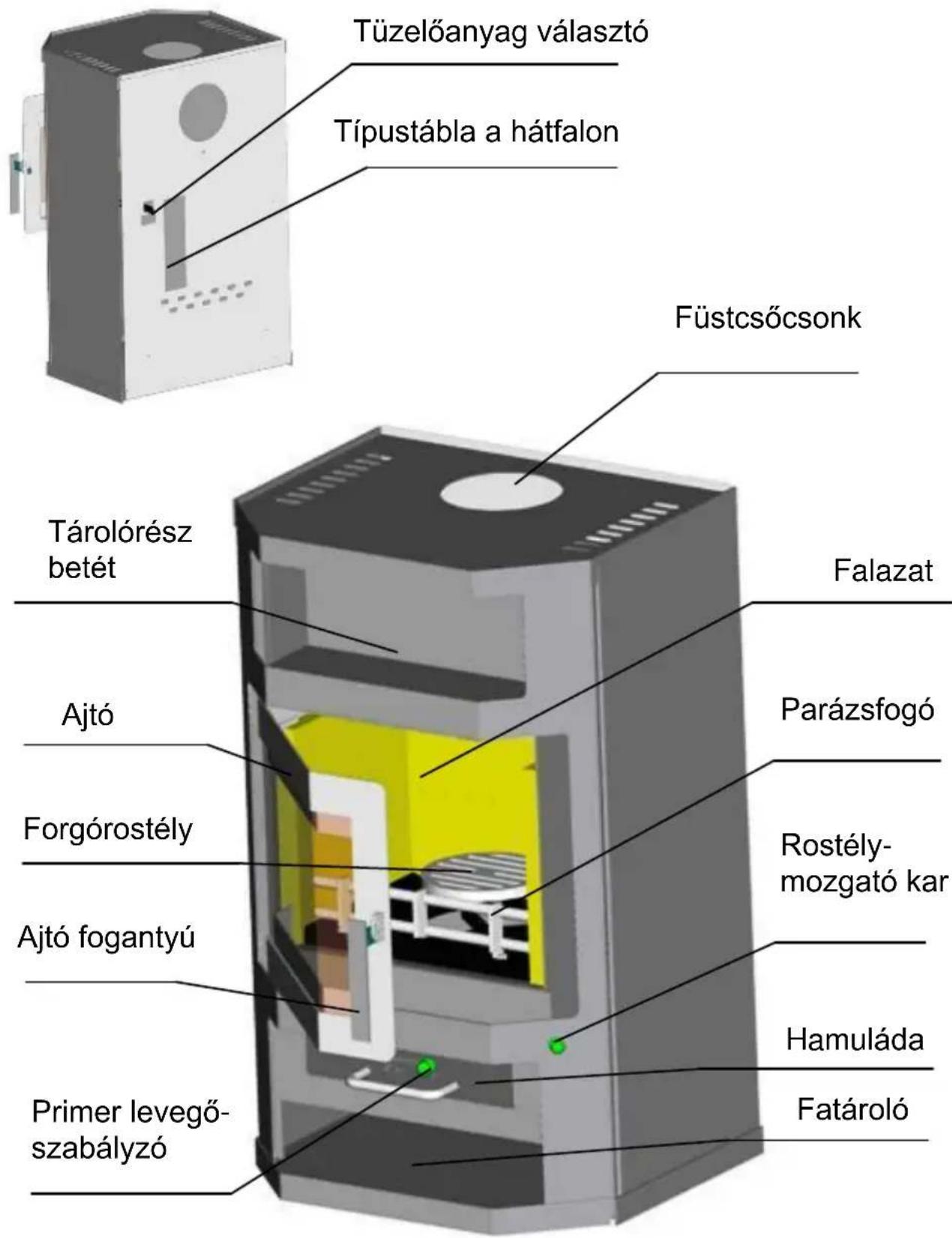

1.1 A kandalló felépítése

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban feltüntetett tüzelőanyagokkal használható.

Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Keményfa	15.900
Puhafa	11.500
Barnaszén	19.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére (6 ill. 8 kW).

A hőteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Tüzelőanyag		Primerlevegőszabályzó állása		Tüzelőanyagválasztó állása
		7,5 kW	6 kW
Felfűtés,begyújtás		K	K	H
Fa	Névleges hőtelj.	H	H	H
Barna-szén	Névleges hőtelj.	K	K	K
Üzemen kívül helyezés		Z	Z	K

2. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszénbrikett max: 1,7 kg (2db)

7,5 kW:

Hasábfa: max. hossz.: 33 cm, max.: 3 hasáb töltésenként kb. 1,7 kg.

Barnaszén – brikett max: 2 kg (3db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz faforgácsot, vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűz- téren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képzódhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőteljesít-ményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hő-mérsékletet, úgy ezek a jelenségek később is felléphetnek még.

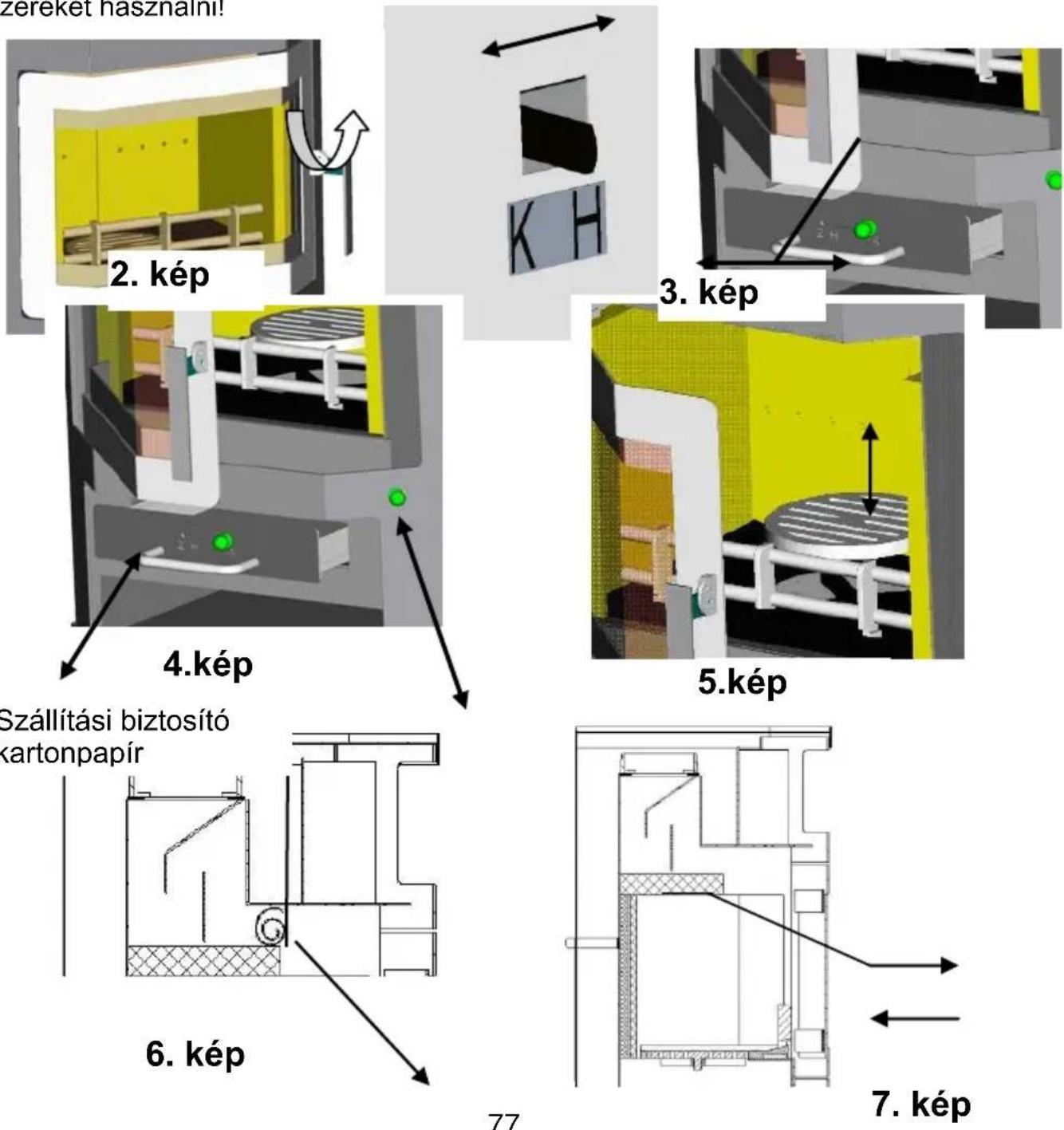

• A fogantyú emelésével nyissa ki az ajtót (2. sz. ábra). Amennyiben a berendezés felforrósodott, használjon hőálló kesztyűt.
• A primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Alágyújtót vagy faforgácsot a rostélyra helyezni. Erre először kisebb, majd nagyobb fát rakni, meggyújtani és az ajtót ismét bezárni. Ha a fa élénken ég és kielégítő parázs képződött, újból tüzelőanyagot kell rárakni.
  Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani
• Az első felfűtés legyen „enyhe” lefolyású, csekély tüzelőanyag mennyiséggel, hogy a kandallón a lakkréteg „beégjen”.
  A szagképződés az első begyújtásnál teljesen normális, de szellőztetés szükséges.

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.
• A tűzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacscsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni. A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél). Figyelem! Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyen láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot

nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez.

Figyelem! A környezet kímélése érdekében a megadott tüzelő anyagmennyiségeket nem szabad túllépni.

A hamuládát rendszeresen üríteni kell (4. sz. ábra). Amennyiben a berendezés felforrósodott használja a mellékelt kesztyűt. Kérjük, ügyeljen rá, hogy ne kerüljön izzó anyag a szemétbe. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyagbekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső-tisztítás.

A rostély hideg állapotban kivehető, tisztítható.

A fűtési teljesítmény visszaesése csaknem mindig a füsjáratok elpiszkolódásának következménye.

A tisztításhoz a terelőlapot (30mm vastagságú vermeculite idom) (7. kép) előre kell húzni. Ezáltal a füstutak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép)

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervízhez, megadva ké- szüléke cikk és gyártási számát (lásd a típustáblán).

A hamuládát rendszeresen üríteni kell! (4. kép)

Forró készüléknél a mellékelt kesztyűt használja!

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

Feltétlen ügyeljen arra, hogy a hamuláda mindig ütközésig legyen betolva! A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A ROBAX - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a ROBAX üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában és megkönnyíti -rendszeresen megismételve- a tisztítást.

A kerámia tisztítása:

A piszok és zsiradék szappannal és vízzel távolítható el.

A zsírkő, natúrkő ill. homokkő tisztítása: az alkalmazott kövek természetesek, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Piszok és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztító- szereket használni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája:	Lehetséges okai:	Elhárítás:
Szagképződés:	a felhasznált védőfesték kikeményedése Olajmaradékok kigő-zölgése	A kandallót a haszn. utasítás szerint több órán át kisfokozaton üzemeltetni. Ezután több órára maximális teljesítményre felfűteni.
Túl kevés hő-leadás:	Túl kis készüléktelje-sítményt választottunk	Szakemberrel vizsgáltassa meg az Ön hőszükség-letét.
	Túl csekély a kéményhuzat	A kéményhuzatnak min. 10 Pa.-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűz-helyek ajtajai tömítetten ( jól ) záródnak. Minde-nek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú és tömítetlen füstcső	Az összes füstcsőkötésnek jól tömítettnek és tűzállón-szigeteltnek kell lennie.
	Tömítetlenség az ajtóüveg-nél	Tömítést ellenőrzini, az ajtót jól bezárni. Esetlegesen a tömítőzsinórt felújíttatni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő tüzelőlevegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a tűz helyénél a tüzelőlevegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz nem megengedett!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes (vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

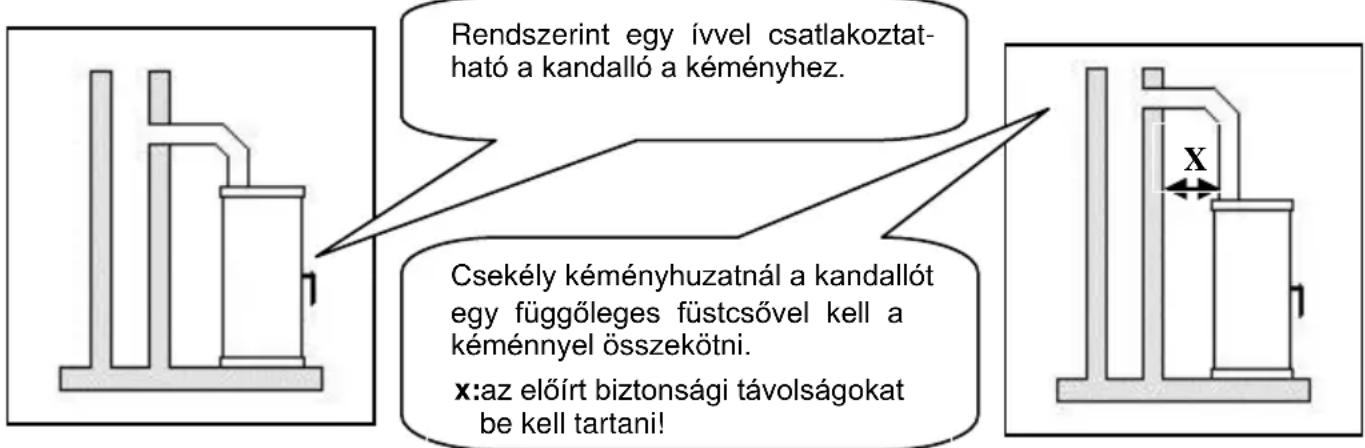

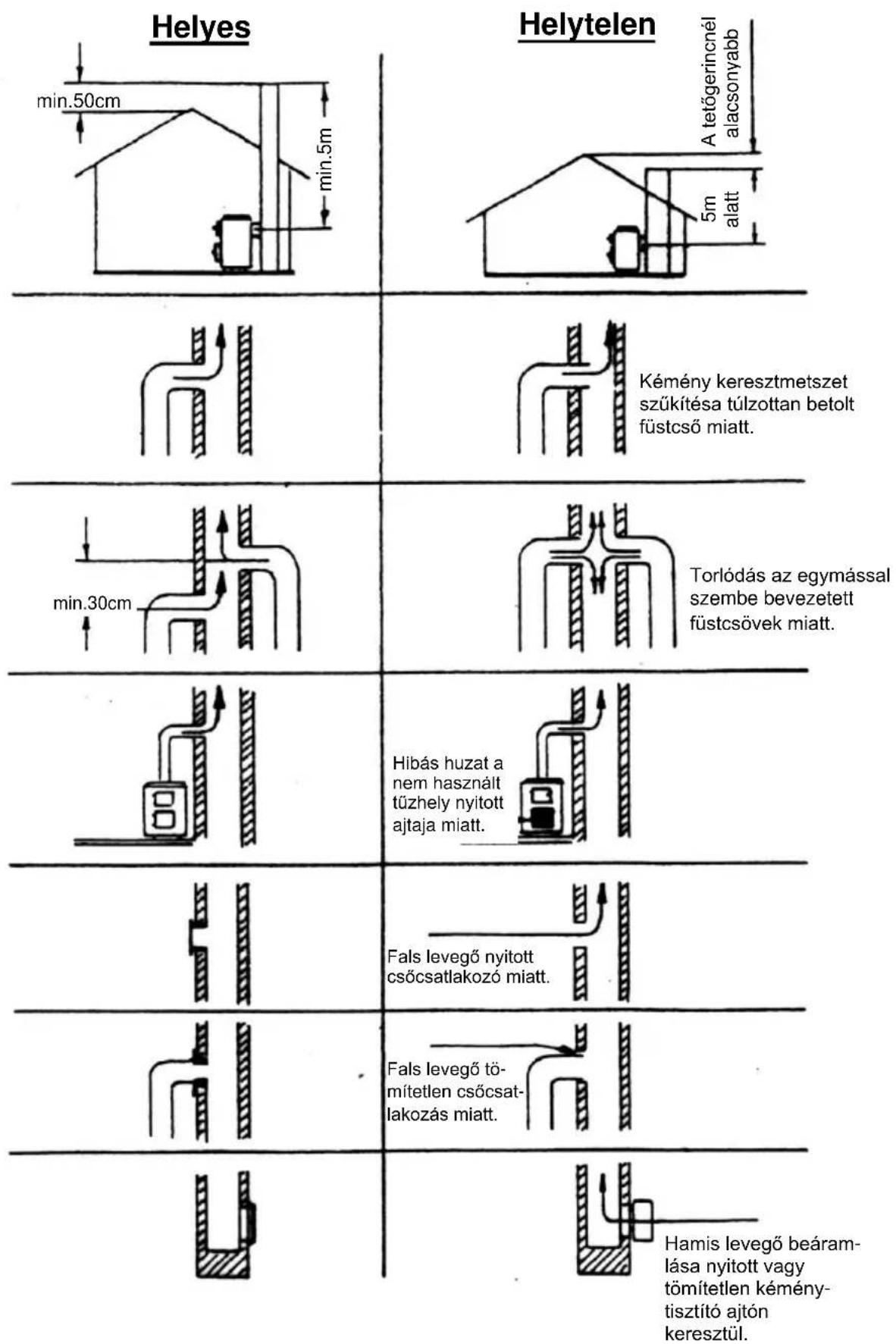

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat (Összekötő nyílások min. mérete 150 cm²).

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvet- len környezetében a hőhatástól védeni kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 100 cm min. távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 50 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 20 cm és hátul 30 cm.

A fa- és műanyag-bútorok esetén hasonlóan 20 cm oldaltávolságot kell betartani, (lásd a 9. kép).

8.kép

9.kép

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 80. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további tűzhely köthető be.

3. Műszaki adatok

3.1 Méretrajz

A feltüntetett súly- és méretadatok tájékoztató jellegűek!

Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

3.3 Műszaki jellemzők

Típus	TYP 198 62	TYP 198 72
Névleges teljesítmény	6 kW	7,5 kW
18893/TAB 2
DIN szabvány szerinti fűtőképesség m3
-kedvező	116	171
-kevésbé kedvező	69	98
-kedvezőtlen fűtési feltételeknél	47	67
-füstgázértékek: Fűtőanyag:	Fa / BB 7"	Fa / BB 7"
-füstgázáramlás:	7,2 / 7,8 g/s	8 / 8,6 g/s
-füstgázhőmérséklet:	243 / 249°C	262 / 284°C
- CO emisszió (13% O2 -re vonatkoztatva):	987 / 840 mg/Nm 3	990 / 808 mg/Nm 3
-hatásfok:	80,1 / 78,2 %	80,1 / 78,2 %

3.4 EK Konformitás-nyilatkozat

WAMSLER

Megfelelöségi nyilatkozat

12

Gyártó:

Wamsler SE, 3100 Salgótarján, Rákóczi út 53-55.

Termékinegnevezés:

szilárdtüzelésű fütökészülék (kandalló)

Tipus:

PANORAMIC KANDALLÓ CSALÁD 6 kW és 7,5 kW

TYP19862-P, -PS; -PSF (6 kW)

TYP19872-P, -PS; -PSF (7.5 kW)

A megnevezett termékek a következő európai irányelveknek felelnek meg:

89/106/EEC

A megnevezett termékek azonosságát a fenti irányelvekkel a következő szabványok betartása bizonyítja:

EN 13240:2001/A2:2004/AC:2007

Vizsgáló intézet:

ÉMI-TÜV SÜD Kft. (Jel. sz: 1417)

Engedély száma:

R-312478-1 (6 kW-2012)

R-312479-1 (7,5 kW-2012)

Salgótarján, 2012. május 16.

Ez a nyilatkozat a fenti irányelveknek való megfelelőséget igazolja, nem biztosíték a tulajdonságokra. A kiállitott termékdokumentációk biztonsági előírásait be kell tartami. A fenti készülekek harmadik személy által történő módosításával a nyilatkozat érvényét veszti.
