HASZNÁLATI ÚTMUTATÓ Riva Wamsler

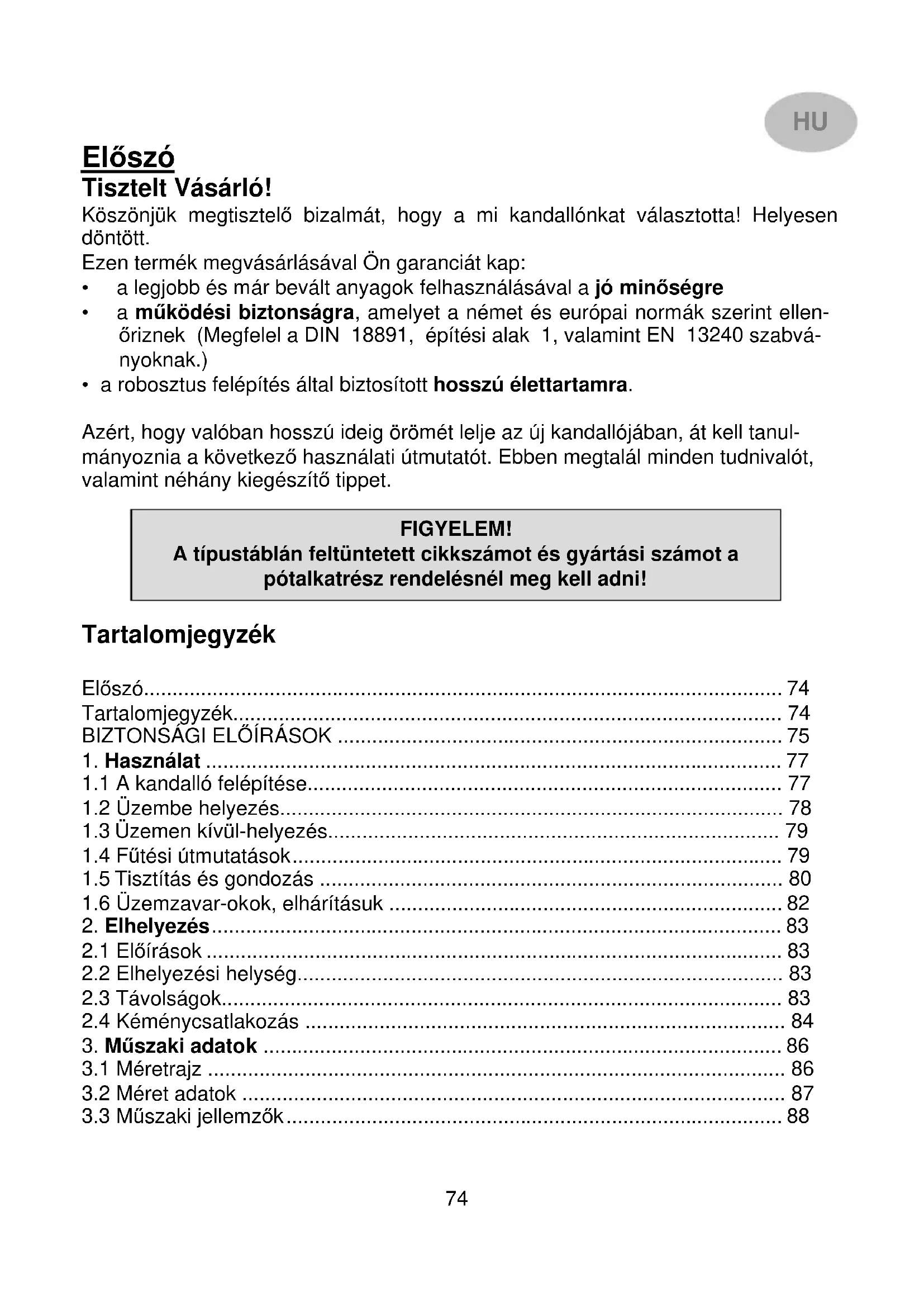

Előszó Tisztelt Vásárló! Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött. Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre

• a működési biztonságra, amelyet a német és európai normák szerint ellen- őriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabvá- nyoknak.)

• a robosztus felépítés által biztosított hosszú élettartamra. Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanul- mányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

Tisztítás és gondozás ................................................................................. 80

A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!75

1. A készülékek a EN 13240 norma alapján bevizsgálásra kerültek.

2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi

rendelkezéseit kell betartani. A készülék tökéletes működéséhez a ké- ménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.

3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati

útmutatót alaposan át kell olvasni, és az illetékes kéményseprőtől tájékoz- tatni kell.

4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a

később nehezen eltüntethető ujjlenyomatokat elkerüljük.

5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban

megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 35 cm hosszúságban) - esetlegesen barnaszén-brikett (ld. használati utasítás)

8. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális

gyújtóanyagot, vagy száraz gyújtóst lehet használni.

9. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel

kezelt fa, papír és karton vagy hasonlók égetése tilos.

10. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül

gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitá- sa), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

11. A kezelési elemeket és a beállító egységeket a használati útmutatóban

leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforróso- dott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

12. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkez-

het. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyit- ni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kí- vül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok le- gyenek láthatók.

13. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon fel-

forrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.76

14. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különö-

sen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tűzveszély).

15. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következté-

ben a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtós- sal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuza- tot stabilizálni. A rostély legyen mindig tiszta.

16. Minden fűtési szezon után érdemes a berendezést szakemberrel átnézetni.

Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöve- ket is.

17. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon

szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.

18. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körül-

vevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névle- ges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat ki- sebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm

19. Ügyeljen az éghető alkatrészektől és anyagoktól való oldal- és hátsó irányú

távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmu- tatóban vagy a típustáblán.

20. A készüléket tilos átalakítani.

21. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél

alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfel- jebb két másik készülék csatlakozható.

22. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és

értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ez- után feltétlenül ellenőriztesse a kéményt szakemberrel.77

1.1 A kandalló felépítése

Primerlevegő szabályzó Típustábla a hátfalon Tüzelőanyagválasztó78

Tüzelőanyagok: A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használ- jon max. 20 % nedvességtartalommal.

1.táblázat Levegőszabályozó-beállítás: A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére (6 ill. 8 kW). A hőteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza. A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni. Primerlevegő szabályzó állása Tüzelőanyag 8 kW 6 kW Tüzelőanyag választó állása Égési idő Felfűtés, begyújtás

Barna- szén Névleges hőtelj. IIII

K ca. 1 h Üzemen kívül helye- zés I I K

Töltési mennyiségek: 6 kW: Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 1,4 kg. Barnaszén – brikett max: 1,6 kg (2db) 8 kW: Hasábfa: max. hossz.: 33 cm, max.: 3 hasáb töltésenként kb. 2,1 kg. Barnaszén – brikett max: 2,2 kg (3db) TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de sem- mi esetben sem szabad folyékony anyagot!

• Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép). Tüzelőanyag-fajták

Fűtőérték kb. kJ/kg Barnaszén - brikett Keményfa Puhafa

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és aj- tók nyitása), és legalább egy órán át a maximális névleges fűtőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

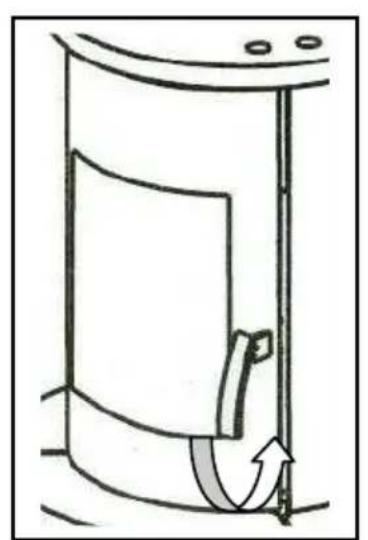

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék for- ró, használjon hőálló kesztyűt.

• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján

• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerle- vegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfele- lően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.

• A tűzteret és a hamuládát kiüríteni!

• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a

2. táblázatnak megfelelően beállítani.

• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacs- csal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni. A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges hu- zatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél). Figyelem! Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad ki- nyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne. A szekunder levegő gondoskodik a füstgázban található éghető összetevők utóla- gos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon cse- kély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek ki- küszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig fafor- gácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.80 Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a meg- adott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag- bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fűtési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni. Ezáltal a füstutak belülről, vagy ha a füstcsövet eltávolítjuk, akkor felülről kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép). A rostély hideg állapotban kivehető, tisztítható. Figyelem! Minden fűtési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva ké- szüléke cikk és gyártási számát (lásd a típustáblán). Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a sze- métgyűjtőbe. A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni. A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Ken- jen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papír- ral az üveg mindkét oldalán. A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást. A kerámia tisztítása: A szennyeződés és zsiradék szappannal és vízzel távolítható el. A zsírkő tisztítása: a zsírkő természetes kő, ezért kis színeltérések normálisak és nem alap a reklamációhoz! Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el. Figyelem! Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztító- szereket használni!81

Szállításbiztosító karto

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája Lehetőséges okai: Elhárítás: Szagképződés: A felhasznált védőfesték kikeményedése Olajmaradé- kok kigőzölgése A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni. Csak jól kiszárított fát alkal- mazzunk. Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét. Túl csekély a kéményhuzat A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyel- jen a tömítetlen kéménytisztító becsatla- kozásokra. Túl kevés hő leadás, füstképződés:

Túl hosszú, vagy tömítetlen füstcső. Az összes füstcsőkötésnek jól tömített- nek és tűzállónak-szigeteltnek kell lennie. Tömítetlenség az ajtóüvegnél Tömítést ellenőrizni. Esetlegesen a tömítő zsinórt kicserélni.

Túl nedves fa használata

Csak jól kiszárított fát alkalmazzunk. Teendők kéménytűz esetén A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz kelet- kezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat. A víz használata az oltáshoz tilos!83

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni. Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvet-len környezetében a hőhatástól védeni, kell. Berendezési tárgyak a sugárzási tartományban A kandalló sugárzási tartományában 80 cm min. Távolságot kell betartani, az ég- hető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között. A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép). Berendezési tárgyak a sugárzási tartományon kívül A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 40 cm és hátul 20 cm. A fa- és műanyag-bútorok esetén hasonlóan 40 cm oldaltávolságot kell betartani, (lásd a 9. kép).

40cm84 A kandalló alatti padlózat Az éghető anyagokból készült padlót, mint pl. szőnyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kő-, üveg-padló, vagy fém

2.4 Kéménycsatlakozás

Figyelem! A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni. Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény sza- bad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyan- olyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak. Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszab- bak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötő- elemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min. 2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet. Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel

2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85ºC. Figyelem! Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 85. oldalon). A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

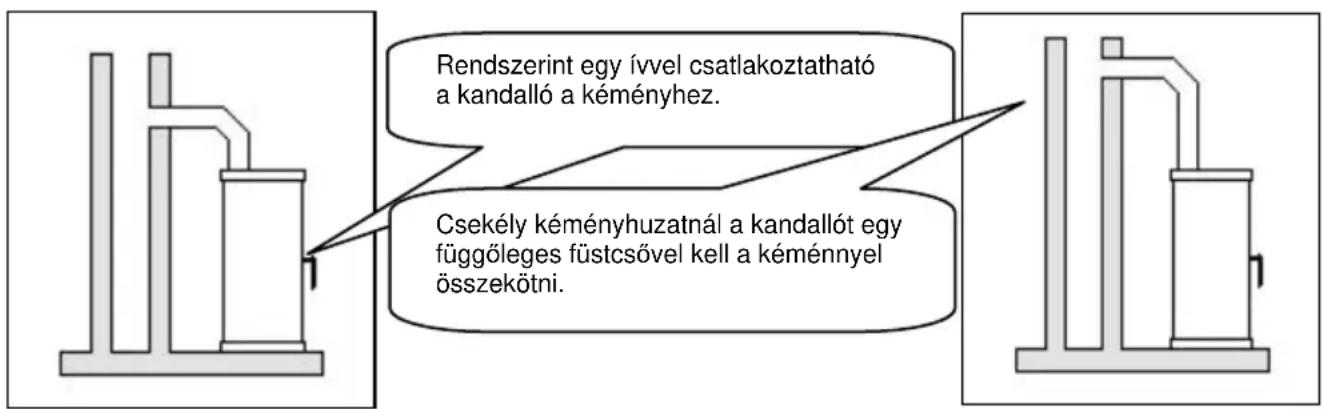

Rendszerint egy ívvel csatlakoztatható a kandalló a kéményhez. Csekély kéményhuzatnál a kandallót egy függőleges füstcsővel kell a kéménnyel összekötni.85 min.50cm

Helyes Helytelen A tetőgerincnél

Kémény keresztmetszet szűkítésa túlzottan betolt

füstcső miatt. Torlódás az egymással

szembe bevezetett füstcsövek miatt. min.30cm

ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt.

Fals levegő tö- mítetlen csőcsat-

lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.86

395 350 655 130 - 165 G001050170 / 75 - - 412 - - - 350 - - 361 9 W20001050190 - - 392 - - - 330 - - 341 3 *-al jelölt típusok jellemzői a burkolatok nélküli alapkészülékekre vonatkoznak. A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.3.3 Műszaki jellemzők

Wamsler SE Háztartástechnikai Európai Részvénytársaság Rákóczi út 53-55. H – 3100 Salgótarján Telefon [phone] Telefax [phone] www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. Típus TYP11181 TYP10181 Névleges teljesítmény 6 kW 8 kW 18893/TAB 2 DIN szabvány szerinti fűtő- képesség m³ -kedvező -kevésbé kedvező -kedvezőtlen fűtési feltételeknél

Fa / Barnaszénbrikett Fűtőanyag: Füstgázértékek: - füstgáz áramlás: - átlagos füstgáz hőmérséklet - a névleges teljesítményhez szükséges huzatnyomás: -Portartalom (13% O

-re vonakoztatva): - CO kibocsátás (13% O
