Márka	Wamsler
Modell	Vista
Terméktípus	Fatüzelésű kályha
Névleges teljesítmény	8 kW
Megengedett tüzelőanyag	Természetes fa hasábok (max. 33 cm hosszú), lignit brikett
Szükséges fa nedvességtartalom	20 % alatt
Méretek (Sz x Mé x Ma)	550-580 x 520 x 1050-1099 mm változattól függően
Nettó tömeg	105-132 kg változattól függően (kerámia alap)
Kivezetőcső átmérője	150 mm
Füstgáz tömegáram	8,5 g/s
Füstgáz átlaghőmérséklet	335 °C
Szükséges minimális huzat	12 Pa (max. 18 Pa)
CO kibocsátás (13% O₂ mellett)	≤ 40 mg/m³
Por kibocsátás (13% O₂ mellett)	1121 / 1051 mg/Nm³ (fa/lignit)
Üzemi hatásfok	≥ 75%
Biztonsági távolság (sugárzási zóna)	90 cm a kályha előtt (50 cm-re csökkenthető védelemmel)
Oldaltávolság éghető anyagoktól	90 cm mindkét oldalon
Hátsó távolság éghető anyagoktól	30 cm
Padlóvédelem	Éghetetlen lemez a kályha alatt és 50 cm előtte, 30 cm oldalt
Kötelező külső levegőbevezetés	Igen, minimális szabad keresztmetszet 50 cm²
Égéstér anyaga	Vermikulit (eltávolítható, fogyó alkatrész)
Fogyó alkatrészek garanciája	6 hónap gyártási hibák ellen
Megfelelőségi szabványok	EN 13240, CE (89/106/EGK)
Üveg tisztítása	Speciális kályhaüveg tisztítószerek
Kémény karbantartás	Évente legalább 2 alkalommal történő kéményseprés

Gyakran ismételt kérdések - Vista Wamsler

Milyen tüzelőanyagok engedélyezettek a Wamsler Vista kályhában ?

Csak a természetes tüzelőfa (max. 33 cm-es hasábok) és a lignit brikett engedélyezett. Kezelt fa, hulladék, papír vagy karton használata szigorúan tilos.

Hogyan gyújtsuk be helyesen a kályhát első alkalommal ?

Helyezzen papírt vagy gyújtóst, apró fát, majd hasábokat. Nyissa ki az elsődleges levegőbevezetést, és gyújtsa be. Csukja be az ajtót. Soha ne használjon gyúlékony folyadékokat. Az első használatok során szagok és füst normálisak; szellőztesse ki a helyiséget.

Miért piszkolódik gyorsan az üveg ?

Az üveg elsősorban a nedves fa vagy a túl alacsony égési teljesítmény miatt piszkolódik. Használjon száraz fát (20% alatti nedvességtartalom), gyújtson erős tüzet a csökkentés előtt, és biztosítson jó kéményhuzatot.

Hogyan tisztítsa meg a kályha üvegét ?

Használjon speciális kályhaüveg tisztítószert a belső oldalon. Más üvegfelületekhez nedves rongy vagy hagyományos ablaktisztító is elegendő. Kerülje a termék fröccsentését a festett részekre.

Milyen gyakran ajánlott a kéményseprés ?

A kéménycsövet évente legalább kétszer meg kell tisztítani, intenzív használat esetén gyakrabban. A rossz karbantartás csökkenti a teljesítményt és tűzveszélyt jelent.

Kell-e külső levegőbevezetést biztosítani ?

Igen, ez kötelező. A kályha a helyiség levegőjét veszi el; egy külső levegőbevezetés (min. 50 cm² szabad keresztmetszet) elkerüli a depressziót és megelőzi a szén-monoxid-mérgezés kockázatát.

Milyen biztonsági távolságokat kell betartani ?

A kályha előtt (sugárzási zóna): 90 cm (vagy 50 cm védelemmel). Az oldalakon: 90 cm. Hátul: 30 cm. A padlót éghetetlen lemezzel kell védeni (50 cm előtte, 30 cm oldalt).

Mit tegyünk kéménytűz esetén ?

Azonnal zárja be a kályha összes nyílását, és értesítse a tűzoltókat. Ne próbálja meg saját maga eloltani. Ezután ellenőriztesse a kéményt szakemberrel.

Használhatok nedves vagy kezelt fát ?

Nem. A fa nedvességtartalmának 20% alatt kell lennie. A kezelt, lakkozott vagy bontási fa károsítja a készüléket és mérgező kibocsátást okoz. Tárolja a fát legalább 2 évig szellőző fedél alatt.

Hogyan rendeljek alkatrészeket ?

Adja meg a típustáblán szereplő típus-, hivatkozási és sorozatszámot. Csak eredeti Wamsler alkatrészeket használjon. Forduljon szakkereskedőhöz.

HASZNÁLATI ÚTMUTATÓ Vista Wamsler

HU Kandalló használati útmutató

TYP10188 TRION/VISTA/SAN FILOU

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudniivalót, valamint néhány kiegészítő tippet.

FIGYELEM!

A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

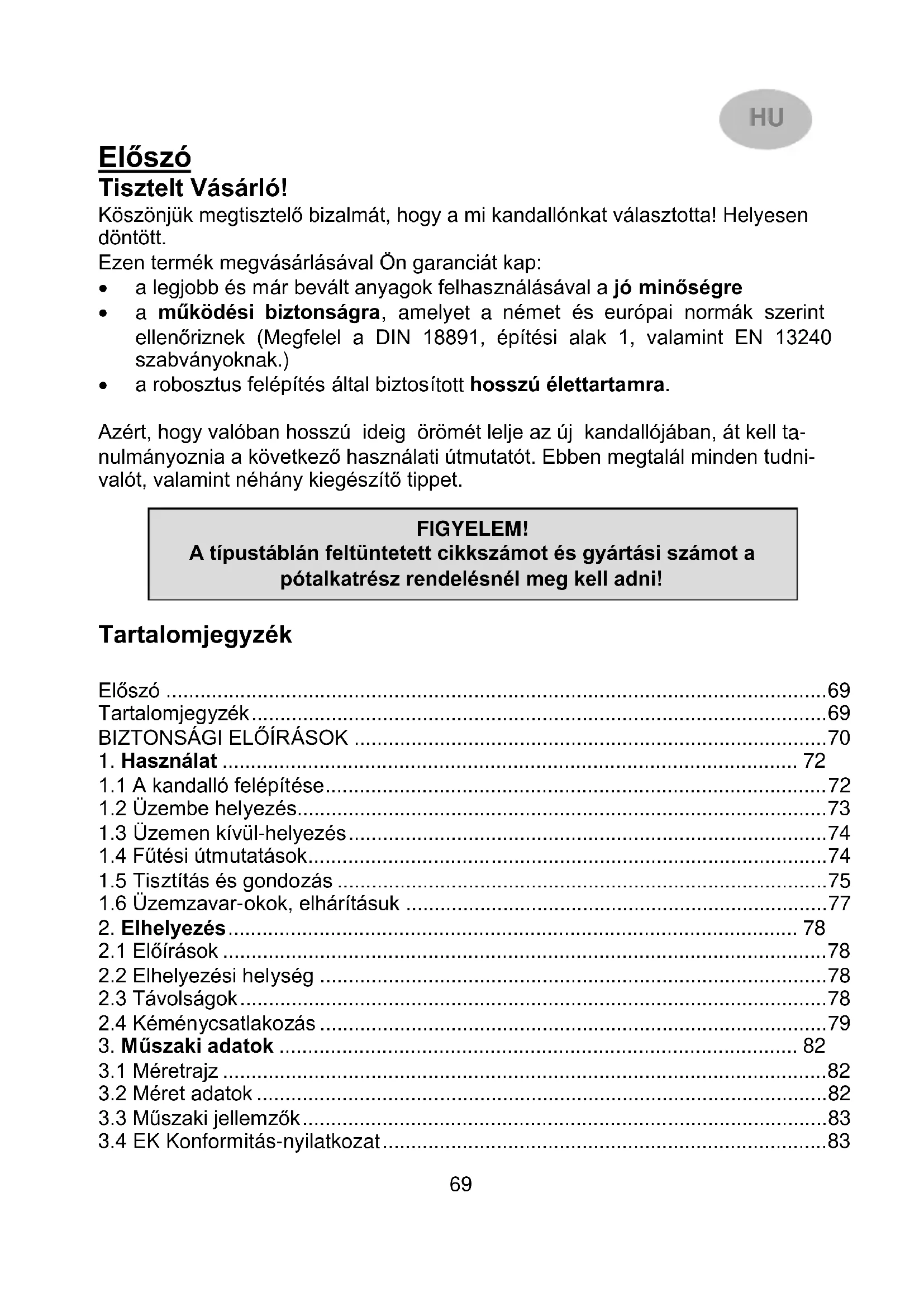

Tartalomjegyzék

Előszó 69

Tartalomjegyzék....69

BIZTONSÁGI ELŐÍRÁSOK 70

1. Használat 72

1.1 A kandalló felépítése....72

1.2 Üzembe helyezés....73

1.3 Üzemen kívül-helyezés....74

1.4 Fütési útmutatások....74

1.5 Tisztítás és gondozás 75

1.6 Üzemzavar-okok, elhárításuk 77

1. Elhelyezés....78

2.1 Előírások 78

2.2 Elhelyezési helység 78

2.3 Távolságok....78

2.4 Kéménycsatlakozás 79

1. Müszaki adatok 82

3.1 Méretrajz 82

3.2 Méret adatok 82

3.3 Műszaki jellemzők....83

3.4 EK Konformitás-nyilatkozat....83

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprötöl tájékoztatni kell.
4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
6. A készülék ajtajainak működés közben mindig zárva kell lenniük.
7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 35 cm hosszúságban)

- esetlegesen barnaszén-brikett (ld. használati utasítás)

1. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.
2. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
3. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
4. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
5. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

6. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

7. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).

8. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuza-tot stabilizálni. A rostély legyen mindig tiszta.
9. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
10. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
11. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körül-vevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat ki-sebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
12. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
13. A készüléket tilos átalakítani.
14. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
15. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

1. Használat

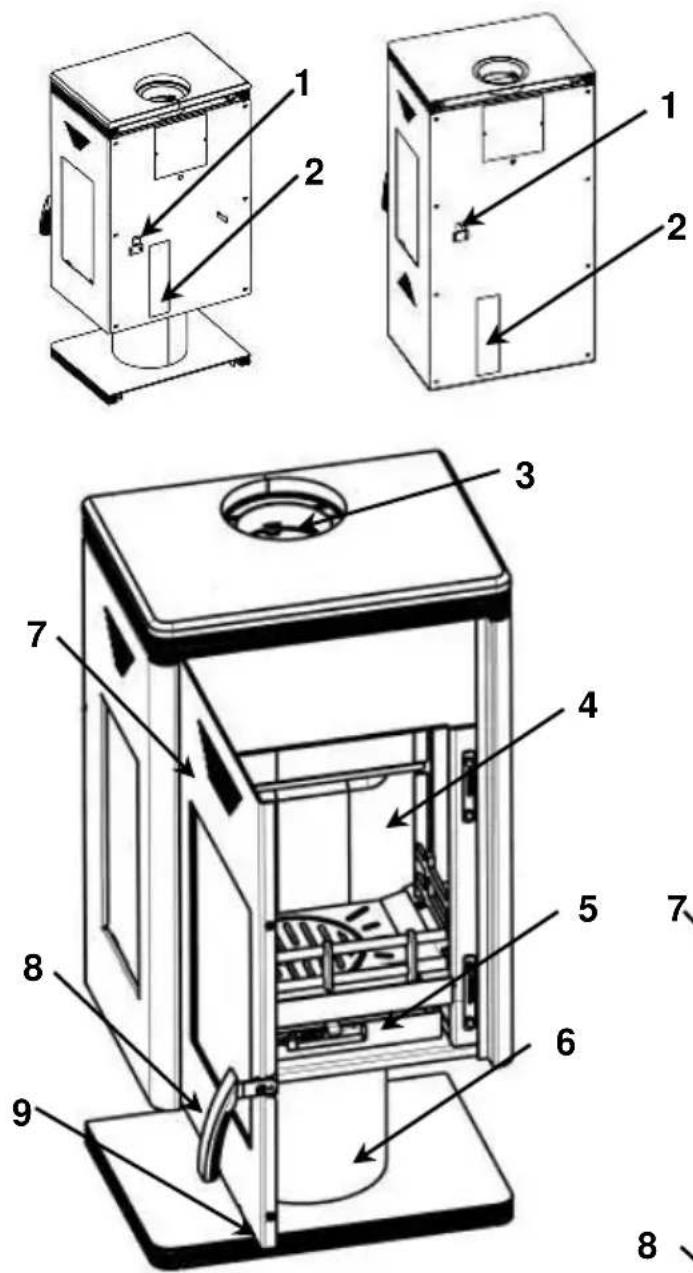

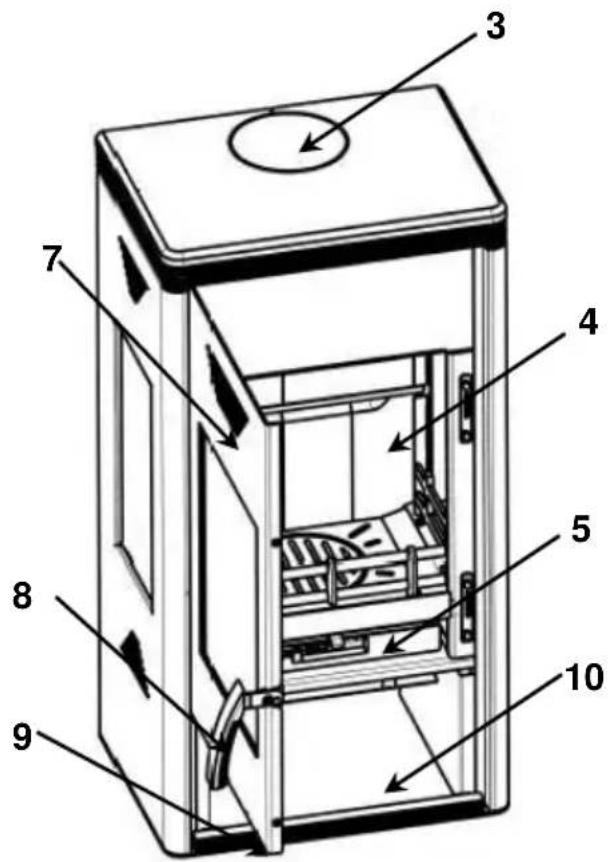

1.1 A kandalló felépítése

1 Típustábla a hátlapon
2 Tüzelőanyag választókar
3 Füstgázcsonk
4 Belsö falazatAusmauerung
5 Hamuláda
6 Aljazat
7 Tüzelőajtó
8 Ajtófogantyú
9 Primérlevegő szabályzókar
10 Fa tárolól

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Keményfa	19.500
Puhafa	15.900
Barnaszén - brikett	11.500

1. táblázat

Levegőszabályozó-beállítás:

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primér levegőszabályzókarnak mindig a jelölés közepénél kell lenni.

Tüzelő anyag		Primér levegő-szabályzó állás	Tüzelőanyag választó állás	Égési idő
		8 kW
Begyújtás		III	H	-
Fa	Névleges teljesítmény	II	H	kb. 0,75 h
Barnaszén brikett	Névleges teljesítmény	III	K	kb. 1 h
Üzemen kívül helyezés		I	K	-

2. táblázat

Töltési mennyiségek:

Hasábfa: max. hossz.: 33 cm, max.: 2-3 hasáb töltésenként max. 1,8 kg.

Barnaszén brikett max: 2,4 kg (3db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütőteljesítményen

fütsön. Amennyiben az első fütésnél nem éri el a maximális hómérsékletet, úgy ezek a jelenségek később is felléphetnek még.

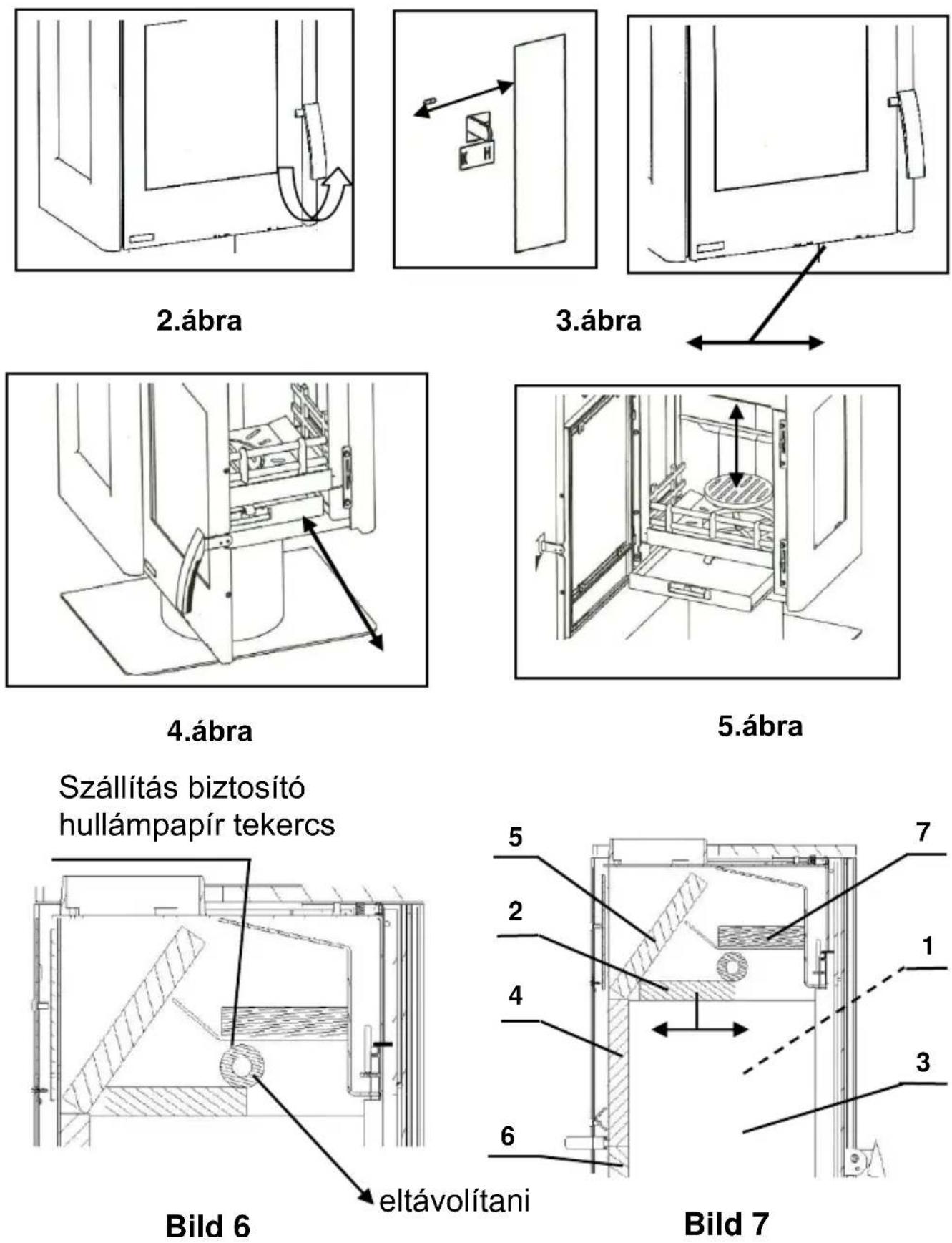

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.
• A tüzteret és a hamuládát kiüríteni!
• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivacscsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó

levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyagbekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni. Ezáltal a füstutak belülről, vagy ha a füstcsövet eltávolítjuk, akkor felülről kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva ké- szüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üvegekett az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószerekethasználni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai:	Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzölgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkal-mazzunk.	Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyel-jen a tömítetlen kéménytisztító becsatla-kozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömített-nek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni.Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvet- len környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a sugárzási tartományban

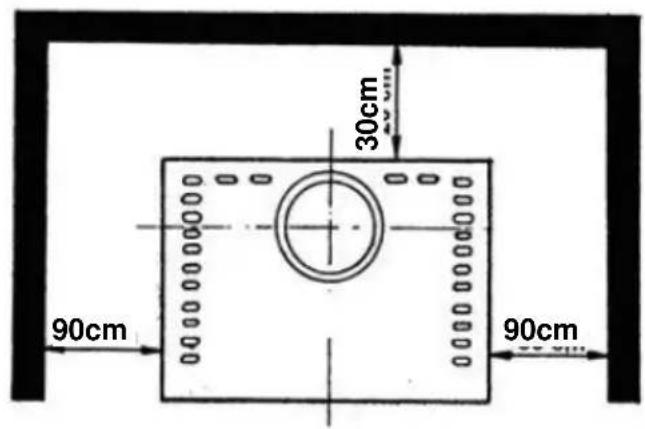

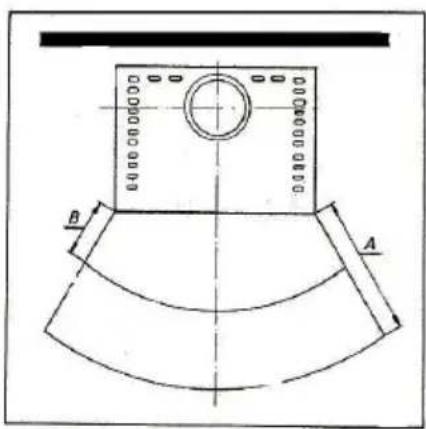

A kandalló sugárzási tartományában 90 cm min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 50 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 90 cm és hátul 30 cm.

A fa- és műanyag-bútorok esetén hasonlóan 90 cm oldaltávolságot kell betartani,

B A

8.ábra

30cm 90cm 90cm

9.ábra

A kandalló alatti padlózat

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötő-elemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 87. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.


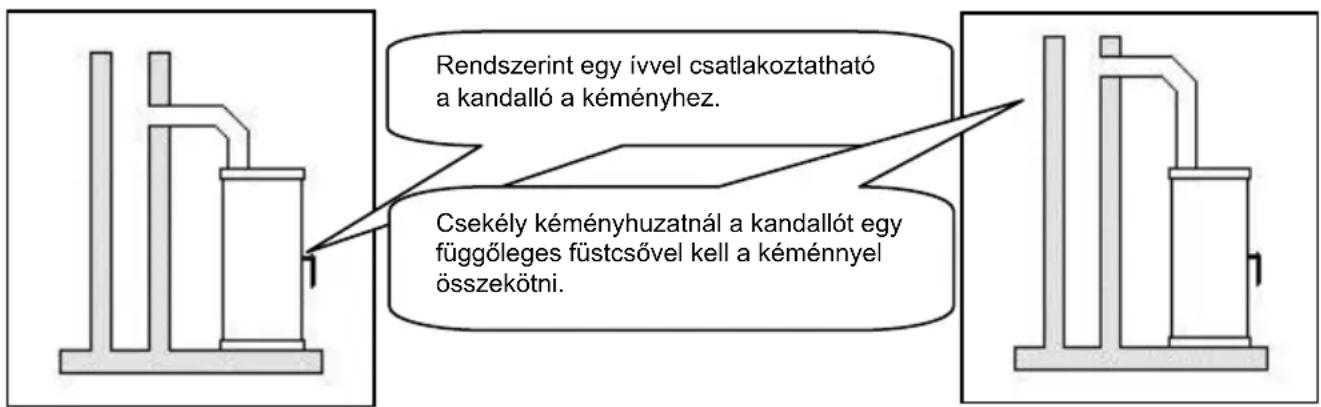

    A["Industrial Facility"] -->|Rendszerint egy ivvel csatlakoztatható a kandalló a kéményhez.| B["Csekély kéményhuzatnál a kandallót egy függőleges füstcsővel kell a kéményel összekötni."]
    B --> C["Industrial Facility"]

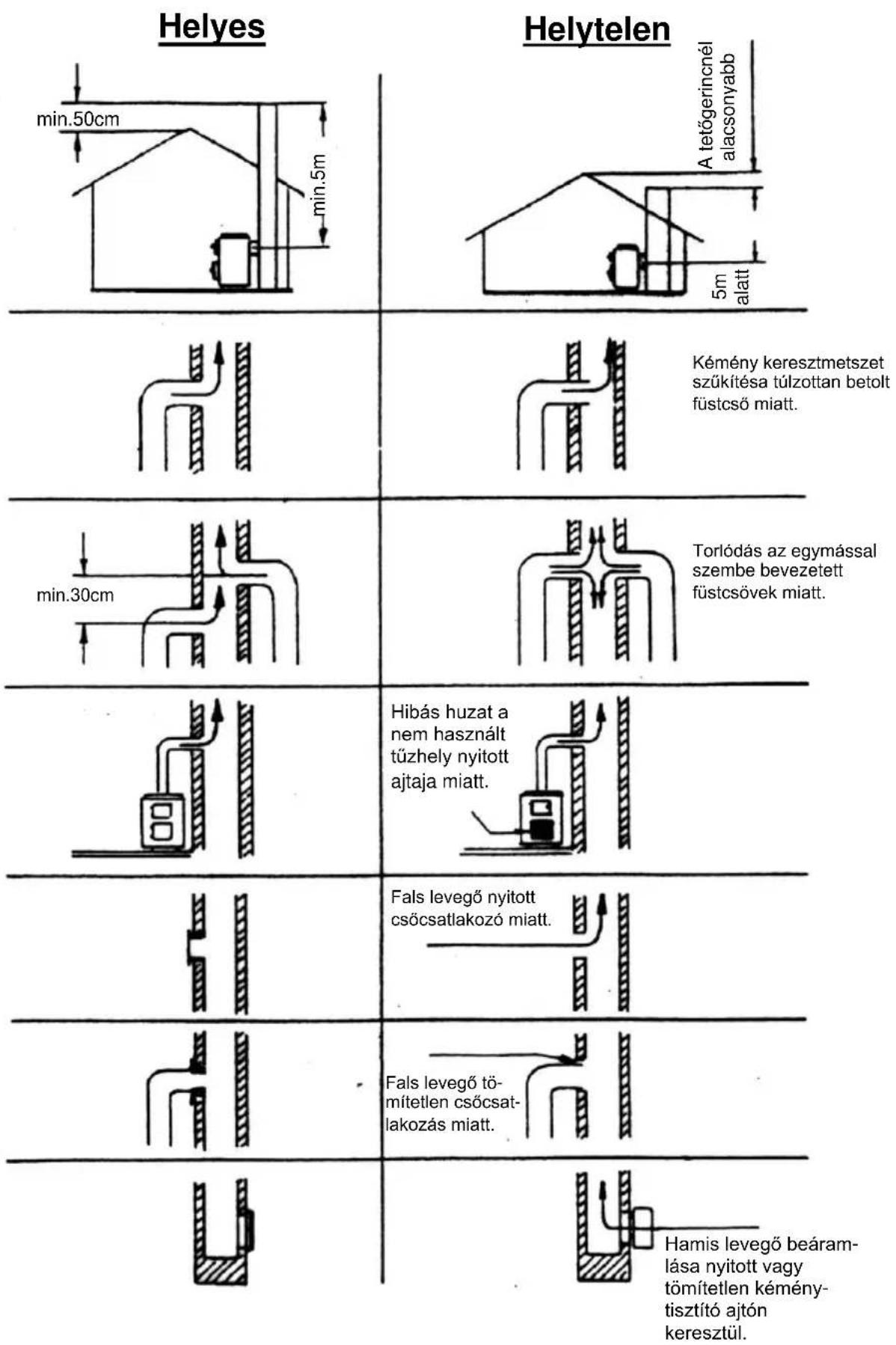

A kandalló beállításakor figyelembe kell venni a 2.3 pontban megadott biztonsági távolságokat

x 1

Helyes min.50cm min.5m Helytelen A tetőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csőcsatlakozó miatt. Fals levegő tö- mítetlen csőcsat- lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.

3. Műszaki adatok

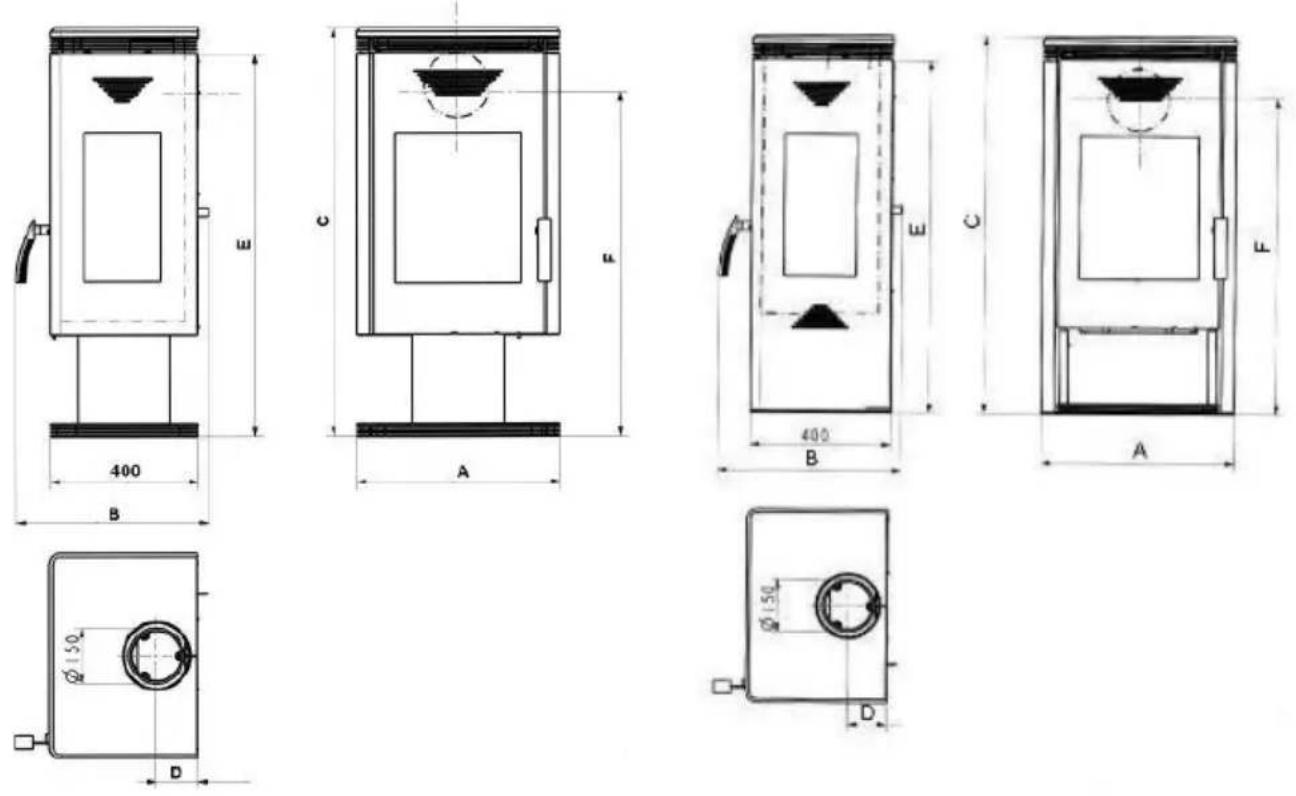

3.1 Méretrajz

TYP10188 TRION/VISTA/SAN FILOU
TYP10188 TRION-H/VIOLA

3.2 Méret adatok

Art. No	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Gewicht*Netto
W20001018810	550	520	1099	110	1028	926	120
W20001018850	550	520	1074	110	1028	926	105
G001018820 / 30 / 40*	580	520	1099	110	1028	926	116
W20001018815	550	520	1070	110	999	896	121
G001018860*	580	520	1050	110	999	896	132

*-al jelölt készülékek kerámia burkolattal rendelkeznek.
A feltüntetett súly- és méretadatok tájékoztató jellegűek!
Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

3.3 Műszaki jellemzők

Típus	TYP10188
Névleges teljesítmény	8 kW
18893/TAB 2 DIN szabvány szerinti fütőképes-ség m3-kedvező-kevésbé kedvező-kedvezőtlen fütési feltételeknél	18210571
Fütőanyag:Füstgázértékek:- füstgáz áramlás:- átlagos füstgáz hőmérséklet- a névleges teljesítményhez szükséges huzat-nyomás:-Portartalom (13% O2-re vonakoztatva):- CO kibocsátás (13% O2-re vonakoztatva):- hatásfok:	Fa / Barnaszén brikett
	8,5 g/s335°C12 Pa≤ 40 mg/m31121 / 1051 mg/Nm380,3 / 78,6 %

3.4 EK Konformitás-nyilatkozat

06

WAMSLER

Megfelelőségi nyilatkozat

Gyártó: Wamsler SE, 3100 Salgótarján, Rákóczi út 53-55.

Termékinegnevezés: szilárdtüzelésü fütökészülék (kandalló)

Tipus: TRION KANDALLÓ CSALÁD 8 kW:

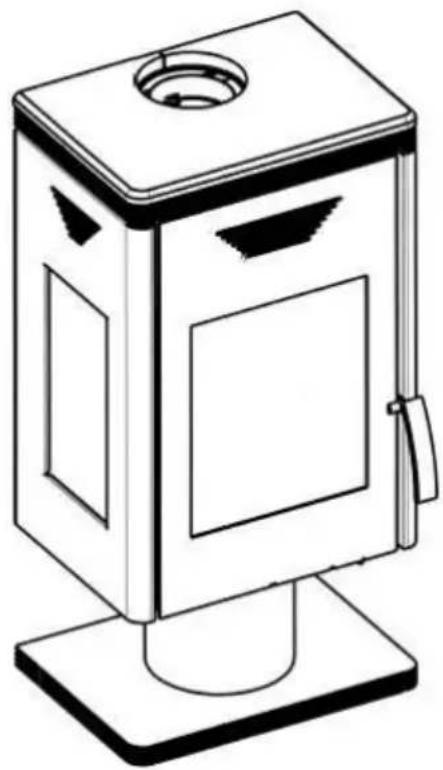

TYP10188 TRION; VISTA; SAN FILOU; TRION-H, VIOLA

A megnevezett termékek a következő európai irányelveknek felelnek meg:

89/106/EWG

A megnevezett termékek azonosságát a fenti irányelvekkel a következő szabványok betartása bizonyitja:

EN 13240:2001/A2:2004/AC:2007

Vizsgáló intézet: RWA Power AG. (Jel. sz:1427)

Engedély száma: FSPS-Wa 1517-EN(2006) és FSPS-Wa 1916-EN(2010)

Salgótarján, 2011. szeptember 15.

Ez a nyilatkozat a fenti irányelveknek való megfelelőséget igazolja, nem biztosíték a tulajdomságokra. A kiállitott termekdokumentációk biztonsági előírásait be kell tartani. A fenti készülékek harmadik személy által történő módosításával a nyilatkozat érvényét veszti.

WAMSLER
