| Terméktípus | Fatüzelésű kályha |
| Márka | Wamsler |
| Modell | Arte (TYP 10170) |
| Méretek (M x Sz x Mé) | 1161 x 565 x 450 mm |
| Súly | Körülbelül 120 kg |
| Névleges teljesítmény | 7 kW |
| Hatásfok | ≥ 78 % |
| Engedélyezett tüzelőanyagok | Fahasábok (max. 33 cm, nedvességtartalom < 20 %) |
| Minimális huzat | 11 Pa |
| Átlagos füsthőmérséklet | 380 °C |
| Füst tömegáram | 7,0 g/s |
| CO-kibocsátás (13% O₂ mellett) | ≤ 40 mg/m³ |
| Porkibocsátás (13% O₂ mellett) | 999 / 838 mg/Nm³ |
| Elsődleges levegő szabályozás | Igen (3 állás + leállás) |
| Fő anyagok | Acél, öntöttvas, vermikulit (égéstér), szappankő (opcionális) |
| Biztonsági távolságok (elöl/hátul/oldalt) | 100 cm / 30 cm / 20 cm (csökkenthető védelemmel) |
| Padlóvédelem (elöl/oldalt) | Éghetetlen anyag 50 cm előtte, 30 cm oldalt |
| Kéménycsatlakozás | Megfelelő átmérő, hatásos magasság ≥ 4 m |
| Üvegtisztítás | Speciális kályhaüveg-tisztítószerek |
| Rendszeres karbantartás | Hamuürítés, kéményseprés évente kétszer |
| Alkatrészek | Eredeti Wamsler alkatrészek (referencia a típustáblán) |
| Fogyó alkatrészek garanciája | 6 hónap (vermikulit stb.) |
Gyakran ismételt kérdések - Arte Wamsler
Felhasználói kérdések a következőről Arte Wamsler
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűtés PDF formátumban ingyenesen! Találja meg kézikönyvét Arte - Wamsler és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Arte márka Wamsler.

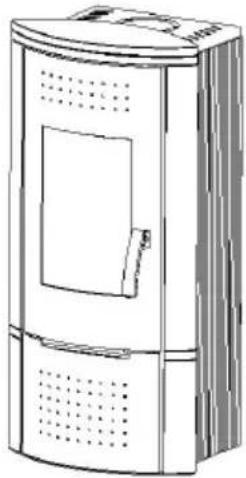

HASZNÁLATI ÚTMUTATÓ Arte Wamsler
Kandalló használati útmutató
TYP10170-ARTE
Köszönjük megtisztelő bizalmát, hogy termékünket választotta!
Ezen termék megvásárlásával Ön garanciát kap:
- a legjobb és már bevált anyagok felhasználásával a jó minőségre
- a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
- a robosztus felépítés által biztosított hosszú élettartamra.
Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.
FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!
Tartalomjegyzék
Előszó 69
Tartalomjegyzék....69
BIZTONSÁGI ELŐÍRÁSOK 71
- Használat 72
1.1 A kandalló felépítése....72
1.2 Üzembe helyezés ....73
1.3 Üzemen kívül-helyezés....74
1.4 Fütési útmutatások....74
1.5 Tisztítás és gondozás 75
1.6 Üzemzavar-okok, elhárításuk ....77
- Elhelyezés....78
2.1 Előírások....78
2.2 Elhelyezési helység 78
2.3 Távolságok....78
2.4 Kéménycsatlakozás....79
- Müszaki adatok 81
3.1 Méretrajz 82
3.2 Méret adatok 82
3.3 Müszaki jellemzök....82
3.4 EK Konformitás-nyilatkozat....83
BIZTONSÁGI ELŐÍRÁSOK
- A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
- A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi rendelkezéseit és a DIN 4705 és DIN 18160 norma követelményeit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket csatlakoztatni akarja csatlakoztatni, tökéletes állapotban kell lennie.
- Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprőt tájékoztatni kell.
- Ajánlatos a készülék beállításakor tiszta gyapjúkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
- A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, mivel különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
- A készülék ajtajainak működés közben mindig zárva kell lenniük.
- Engedélyezett tüzelőanyagok:
-
- természetes faanyag (max. 33 cm hosszúságban)
- esetlegesen barnaszén-brikett (ld. használati utasítás)
- Ne használjon folyékony gyújtóanyagot. A tüz meggyújtásához speciális gyújtóanyagot vagy fagyapotot kell használni.
- Hulladék, finom faapríték, fakéreg, széntörmelék, forgácslapmaradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
- Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
- A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
-
A fütőajtó nyitásakor, nem megfelelő működés vagy elégtelen kéményhu- zat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a fütőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyen láthatók.
-
Fütő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fütés idejére tartsa öket távol a kandallótól.
- Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
- Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy fagyapottal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A tűzrács legyen mindig tiszta.
- Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó gázok útját és a csöveket is.
- Ha javításokat vagy felújításokat kell végezni, kérjük időben forduljon szakkereskedőjéhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
- Mivel a szilárd tüzelésű kályha/-tűzhely, amely az égéshez szükséges levegőt az azt körülvevő helyiségből vonja el, gondoskodni kell róla, hogy az ablakok és a külső ajtók melletti hézagokon át elegendő levegő áramoljon be. Ez abban az esetben biztosított, ha egy kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy légnyílá- sok segítségével az égéshez levegő-összeköttetés teremthető más helyi- ségekkel (min. 150cm ^2 ).
- Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
- A tűzhelyet tilos megváltoztatni.

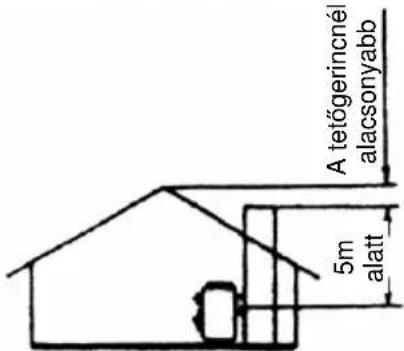

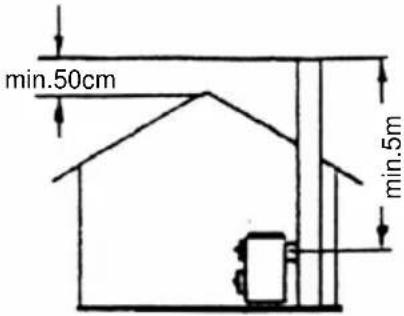

- Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 4 méternél, többszörös terhelésnél 5 méternél alacsonyabb. A kandalló csatlakoztatására kiválasztott kéményre legfeljebb két másik tűzhely csatlakozhat.
- Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
1. Használat

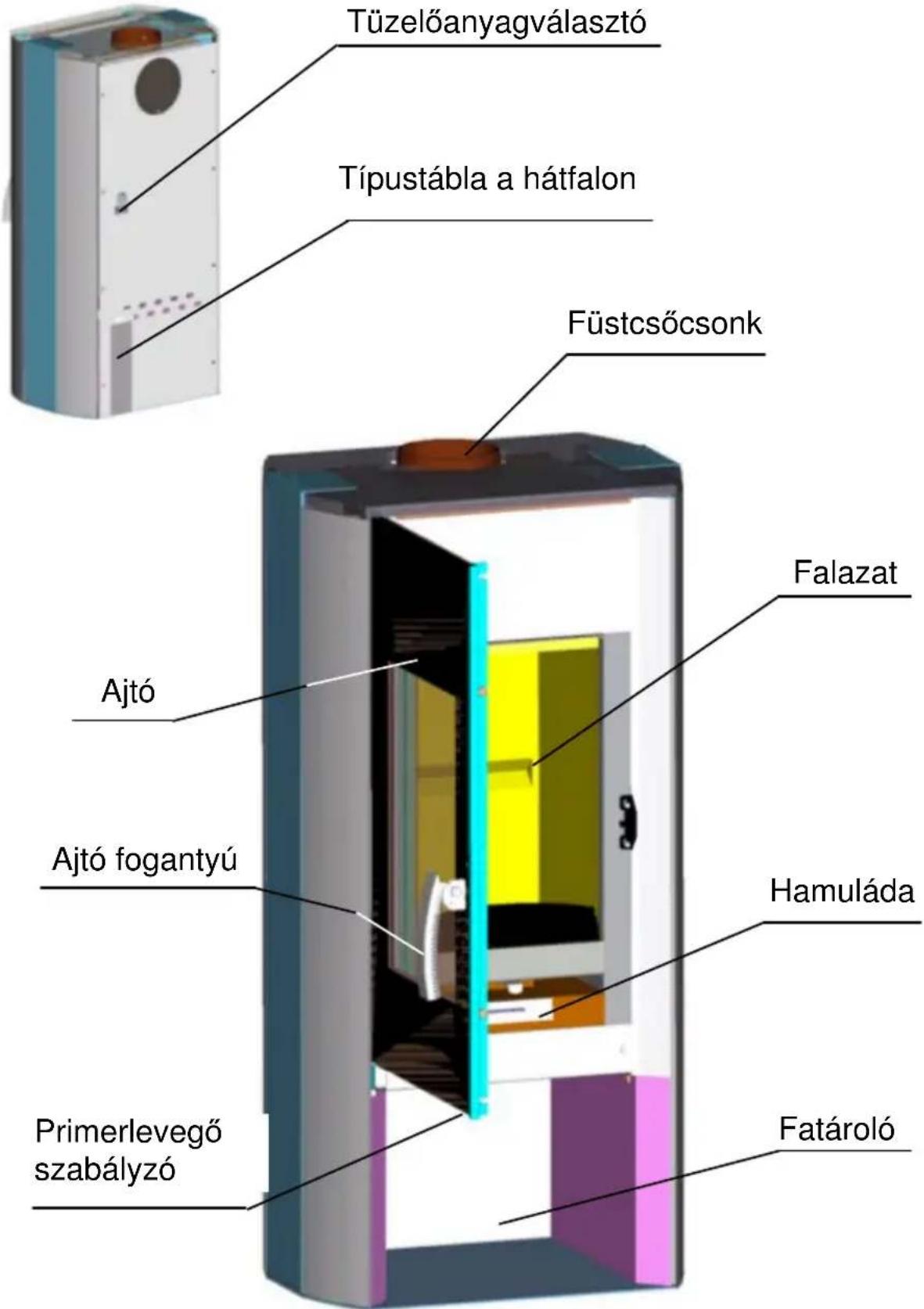

1.1 A kandalló felépítése
1.2 Üzembe helyezés
Tüzelőanyagok:
A készülék az alábbiakban feltüntetett tüzelőanyagokkal használható.
Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.
| Tüzelőanyag-fajták | Fűtőérték kb. kJ/kg |
| Keményfa | 15.900 |
| Puhafa | 11.500 |
| Barnaszén | 19.500 |
1. táblázat
Töltési mennyiségek:
Töltési mennyiség fa esetén (hasábfa, max. hosszúság 35 cm), max. 2 hasáb töltésenként kb. 1,7 kg.
Barnaszén-brikett max. 1,7 kg (2 db).
Levegőszabályozó-beállítás:
A primer levegőszabályzó gombnak mindig a jelölés közepén kell lennie.
| Tüzelőanyag | Primerlevegőszabály zó állása | Tüzelőanyagválasztó állása | |
| Felfűtés,begyújtás | III H | ||
| Fa | Névleges hőtelj. | II H | |
| Barna-szén | Névleges hőtelj. | III K | |
| Üzemen kívül helyezés | I K | ||
2. táblázat
TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz faforgácsot, vagy grillbegyújtót kell felhasználni, de semmi esetben sem szabad folyékony segédanyagot!
ELSŐ BEGYÚJTÁS
- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép).
Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütőteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a
maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

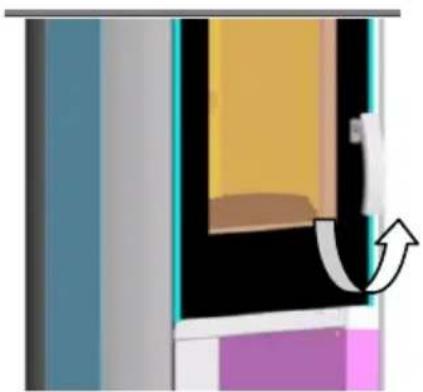

- A fogantyú emelésével nyissa ki az ajtót (2. sz. ábra). Amennyiben a berendezés felforrósodott, használjon hőálló kesztyűt.
- A primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
- Alágyújtót vagy faforgácsot a rostélyra helyezni. Erre először kisebb, majd nagyobb fát rakni, meggyújtani és az ajtót ismét bezárni. Ha a fa élénken ég és kielégítő parázs képződött, újból tüzelőanyagot kell rárakni.
Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani - Az első felfűtés legyen „enyhe” lefolyású, csekély tüzelőanyag mennyiséggel, hogy a kandallón a lakkréteg „beégjen”.
A szagképződés az első begyújtásnál teljesen normális, de szellőztetés szükséges.
1.3 Üzemen kívül-helyezés
- A parazsat elhamvasztani és a kályhát lehülni hagyni.
- A tüzteret és a hamuládát kiüríteni!
- Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
- Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.
1.4 Fűtési útmutatások
A kandallót csak zárt tűztérajtóval szabad üzemeltetni. A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél). Figyelem! Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyen láthatók benne.
A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. Figyelem! A környezet kímélése érdekében a megadott tüzelő anyagmennyiségeket nem szabad túllépni.
A hamuládát rendszeresen üríteni kell (4. sz. ábra). Amennyiben a berendezés felforrósodott használja a mellékelt kesztyűt. Kérjük, ügyeljen rá, hogy ne kerüljön
izzó anyag a szemétbe. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva.
Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.
1.5 Tisztítás és gondozás
A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső-tisztítás.
A rostély hideg állapotban kivehető, tisztítható.
A fütési teljesítmény visszaesése csaknem mindig a füsjáratok elpiszkolódásának következménye.

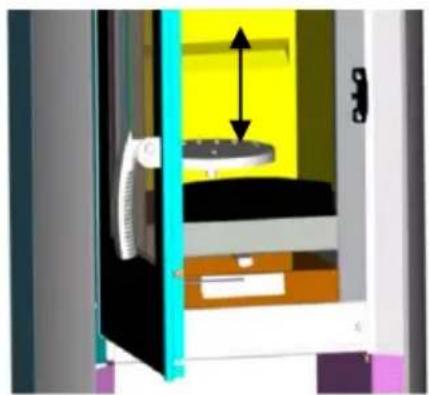

A tisztításhoz a terelőlapot (30mm vastagságú vermeculite idom) (7. kép) előre kell húzni. Ezáltal a füstutak belülről, vagy ha a füstcsövet eltávolítjuk, akkor felülről kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép)
Figyelem!
Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervízhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).
A hamuládát rendszeresen üríteni kell! (4. kép)
Forró készüléknél a mellékelt kesztyűt használja!
Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.
Feltétlen ügyeljen arra, hogy a hamuláda mindig ütközésig legyen betolva! A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.
A ROBAX - üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.
A leöblítés és szárazra törlés után a ROBAX üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában és megkönnyíti -rendszeresen megismételve- a tisztítást.
A kerámia tisztítása:
A piszok és zsiradék szappannal és vízzel távolítható el.
A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!
Piszok és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.
Figyelem!
Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!
Szállítási biztosító kartonpapír
1.6 Üzemzavar-okok, elhárításuk
| Üzemzavar fajtája: | Lehetséges okai: Elhárítás: | ____ |
| Szagképződés: | a felhasznált védőfesték kikeményedése Olajmaradékok kigő-zölgése | A kandallót a haszn. utasítás szerint több órán át kisfokozaton üzemeltetni. Ezután több órára maximális teljesítményre felfüteni. |
| Túl kevés hő-leadás: | Túl kis készüléktelje-sítményt választottunk | Szakemberrel vizsgáltassa meg az Ön hőszükség-letét. |
| Túl csekély a kéményhuzat | A kéményhuzatnak min. 10 Pa.-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó tűz-helyek ajtajai tömítetten ( jól ) záródnak. Mindernek előtt ügyeljen a tömítetlen kéménytisztító becsatlakozásokra. | |
| Túl hosszú és tömítetlen füstcső | Az összes füstcsőkötésnek jól tömítettnek és tűzállón-szigeteltnek kell lennie. | |
| Tömítetlenség az ajtóüveg-nél | Tömítést ellenőrzini, az ajtót jól bezárni. Esetlegesen a tömítőzsinórt felújíttatni. | |
| Túl nedves fa használata Csak jól kiszárított fát alkalmazzunk. | ||
Teendők kéménytűz esetén
A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő tüzelőlevegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a tűz helyénél a tüzelőlevegőt és azonnal hívja a tűzoltókat.
A víz használata az oltáshoz nem megengedett!
2. Elhelyezés
2.1 Előírások
Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes (vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.
Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.
2.2 Elhelyezési helység
Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegőutánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 28 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat (Összekötő nyílások min. mérete 150 cm²).
2.3 Távolságok
Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni kell.
Berendezési tárgyak a sugárzási tartományban
A kandalló sugárzási tartományában 1m min. távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.
A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).
Berendezési tárgyak a sugárzási tartományon kívül
A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 20 cm és hátul 30 cm.
A fa- és műanyag-bútorok esetén hasonlóan 20 cm oldaltávolságot kell betartani, (lásd a 9. kép).
Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üvegpadló, vagy fém.
2.4 Kéménycsatlakozás
Figyelem!
A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.
Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.
Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0,5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.
2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.
Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül
- min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
- min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.
Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.
Figyelem!
Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 80. oldalon).
A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további tűzhely köthető be.

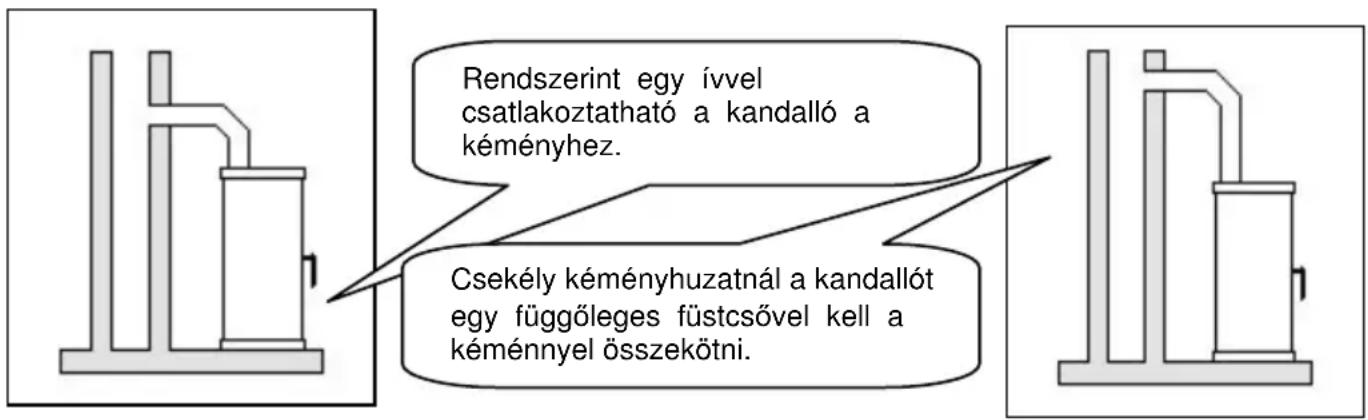

| Helyes | Helytelen | |
 |  | |
 |  | Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. |
 |  | Torlódás az egymással szembe bevezetett füstcsövek miatt. |
 | Hibás hú nem has tűzhely i ajtaja mi |  |
 | Fal: cső |  |
 | Fal: míté lakc |  |
 |  | |
3. Müszaki adatok

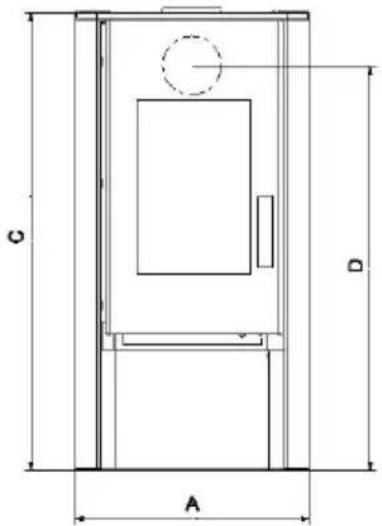

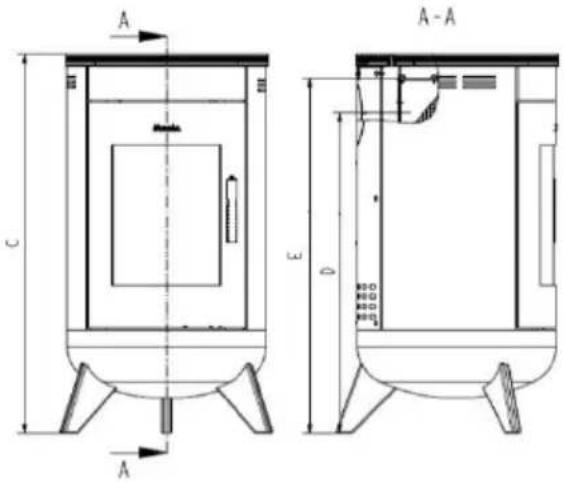

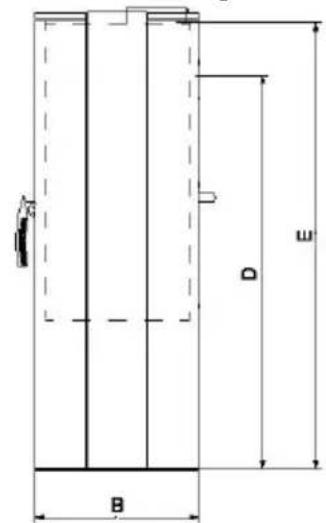

3.1 Méretrajz
TYP10160 CHARISMA
TYP10170 ARTE
TYP10161 FLAIR
TYP10162 GALA
TYP10162 GALANT
TYP10170 IMPRESSION
TYP10170 AVANTGARD
TYP10170 VITA
TYP10160 BOLERO
TYP10170 EL PASO
TYP10164 METROPOLITAN
3.2 Méret adatok
| Típusok | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) |
| TYP101 CHARISMA 570 400 1122 989 1095 | 100 | |||||
| TYP101 ARTE 565 450 1161 990 1096 118 | ||||||
| TYP101 FLAIR zsírkő burkolat 581 455 1138 | 990 10 | 96 118 | ||||
| TYP101 FLAIR rozsdamentes burkolat 581 455 | 1138 | 990 10 | 96 118 | |||
| TYP101 GALA 495 455 1138 990 1096 118 | ||||||
| TYP101 GALA zsírkő burkolat 495 455 1138 | 990 10 | 96 118 | ||||
| TYP101 GALA gránit 495 455 1138 990 1096 | 118 | |||||
| TYP101 GALANT 495 395 1138 990 1096 | 103 | |||||
| TYP101 GALANT zsírkő burkolat 495 395 1138 | 990 | 1096 | 103 | |||
| TYP101 IMPRESSION 561 506 1242 897 10 | 43 112 | |||||
| TYP101 AVANTGARD 656 606 1285 950 10 | 91 118 | |||||
| TYP101 VITA 561 506 1285 897 1043 112 | ||||||
| TYP101 BOLERO 632 417 1255 990 1095 | 112 | |||||
| TYP101 EL PASO 561 506 1242 897 1043 | 112 | |||||
| TYP101 METROPOLITAN | 644 | 668 1138 | 962 | 1065 | 263 |
3.3 Műszaki jellemzők
| Típus | TYP 10160 CHARISMATYP 10170 ARTETYP 10161 FLARTYP 10162 GALA / GALANTTYP 10170 IMPRESSIONTYP 10170 AVANTGARDTYP 10170 VITATYP 10160 BOLEROTYP 10170 EL PASOTYP 10164 METROPOLITAN |
| Névleges teljesítmény | 7,0 kW |
| 18893/TAB 2DIN szabvány szerinti fűtőképesség m3-kedvező-kevésbé kedvező-kedvezőtlen fűtési feltételeknél | 1488458 |
| -füstgázértékek: Fűtőanyag:-füstgázáramlás:-füstgázhőmérséklet: | Fa / BB 7”7,0 g/s380°C |
A feltüntetett súly- és méretadatok tájékoztató jellegűek!
Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.
3.4 EK Konformitás-nyilatkozat
- Kandalló használati útmutató
- FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!
- Tartalomjegyzék
- BIZTONSÁGI ELŐÍRÁSOK
- Használat
- A kandalló felépítése
- Üzembe helyezés
- táblázat
- táblázat
- ELSŐ BEGYÚJTÁS
- maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.
- Üzemen kívül-helyezés
- Fűtési útmutatások
- Tisztítás és gondozás
- Figyelem!
- A kerámia tisztítása:
- Üzemzavar-okok, elhárításuk
- Teendők kéménytűz esetén
- Elhelyezés
- Előírások
- Elhelyezési helység
- Távolságok
- Kéménycsatlakozás
- Müszaki adatok
- Méretrajz
- Méret adatok
- Műszaki jellemzők
- EK Konformitás-nyilatkozat
Márka : Wamsler
Modell : Arte
Kategória : Fűtés
