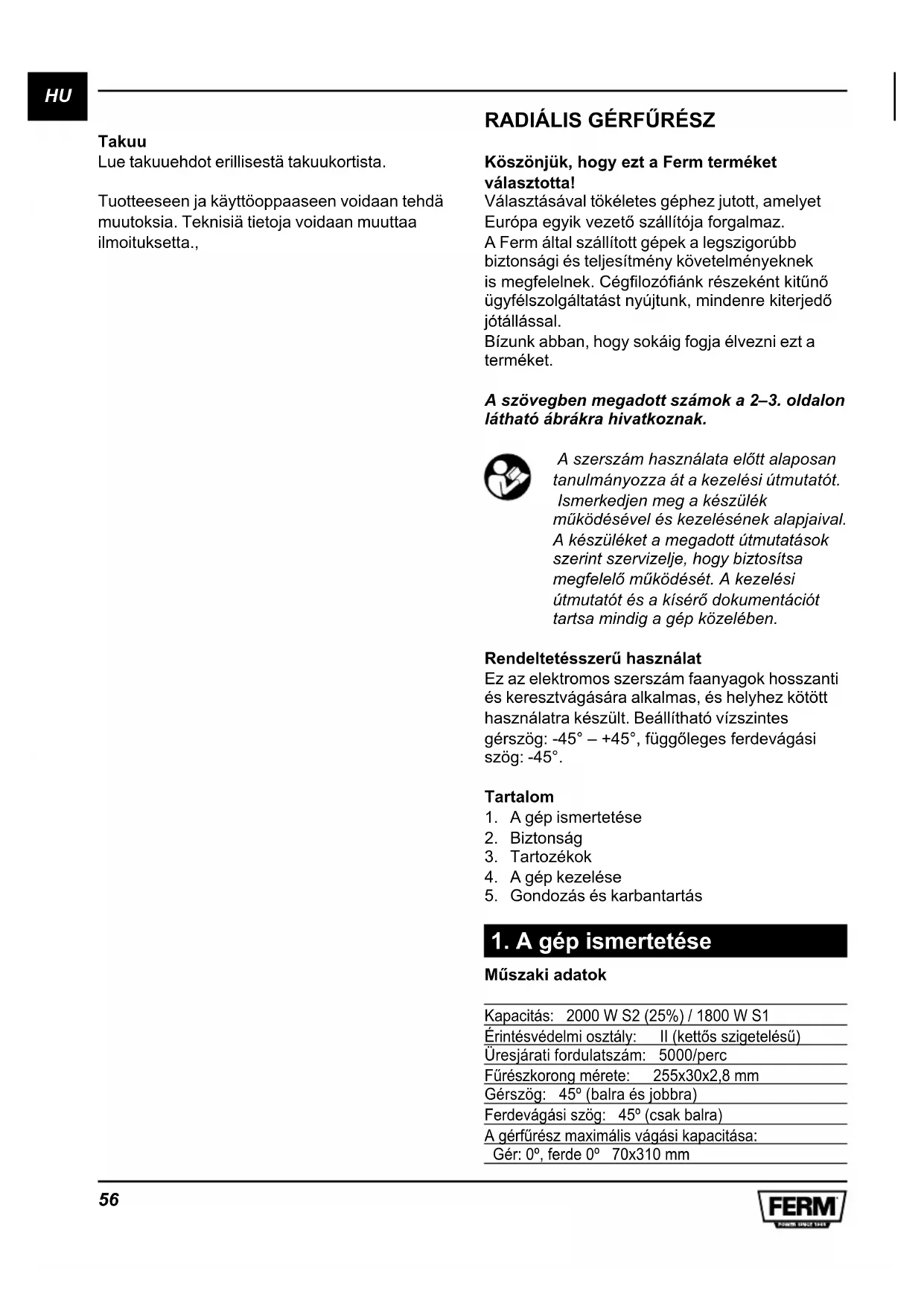

HASZNÁLATI ÚTMUTATÓ CSM1039 Ferm

Köszönjük, hogy ezt a Ferm terméket választotta!

Választásával tökéletes géphez jutott, amelyet Európa egyik vezető szállítója forgalmaz.

A Ferm által szállított gépek a legszigorúbb biztonsági és teljesítmény követelményeknek is megfelelnek. Cégfilozófiánk részeként kitűnő ügyfélszolgáltatást nyújtunk, mindenre kiterjedő jótállással.

Bízunk abban, hogy sokáig fogja élvezni ezt a terméket.

A szövegben megadott számok a 2–3. oldalon látható ábrákra hivatkoznak.

A szerszám használata előtt alaposan tanulmányozza át a kezelési útmutatót. Ismerkedjen meg a készülék működésével és kezelésének alapjaival. A készüléket a megadott útmutatások szerint szervizelje, hogy biztosítsa megfelelő működését. A kezelési útmutatót és a kísérő dokumentációt tartsa mindig a gép közelében.

Rendeltetésszerű használat

Ez az elektromos szerszám faanyagok hosszanti és keresztvágására alkalmas, és helyhez kötött használatra készült. Beállítható vízszintes gérszög: -45^ - +45^ , függőleges ferdevágási szög: -45^ .

Tartalom

1. A gép ismertetése
2. Biztonság
3. Tartozékok
4. A gép kezelése
5. Gondozás és karbantartás

1. A gép ismertetése

Műszaki adatok

Kapacitás: 2000 W S2 (25%) / 1800 W S1

Érintésvédelmi osztály: II (kettős szigetelésű)

Üresjárati fordulatszám: 5000/perc

Fürészkorong mérete: 255x30x2,8 mm

Gérszög: 45° (balra és jobbra)

Ferdevágási szög: 45° (csak balra)

A gérfűrész maximális vágási kapacitása:

Gér: 0°, ferde 0° 70x310 mm

Gér: 45°, ferde 45° 40x210 mm

Gér: 45°, ferde 0° 70x210 mm

Gér: 0°, ferde 45° 40x310 mm

Súly: 15 kg

Lpa (hangnyomásszint) 97+3 dB(A)

L_wa (akusztikus zajszint) 110+3 dB(A)

Vibrációs szint <2,5 m/s₂

Vibrációs szint

A kezelési kézikönyvben megadott vibráció kibocsátási szintet az EN 61029 -1szabványban előírt egységesített tesztvizsgálattal mértük. Így az egyes szerszámoknál mért vibráció kibocsátási értékek egymással összehasonlíthatók, és felhasználhatók a vibrációnak való kitettség mértékének előzetes becsléséhez, amikor a szerszámot az itt említett munkafeladatokra használják.

• ha más munkafeladatokra vagy gyengén karbantartott tartozékokkal használják, a vibrációnak való kitettség mértéke jelentősen nagyobb is lehet
• ha beleszámítjuk azokat az időtartamokat is, amikor a szerszám ki van kapcsolva, vagy be van kapcsolva, de nem végeznek vele munkát, a vibrációnak való kitettség mértéke jelentősen kisebb lehet

A szerszám és tartozékainak karbantartásával, kezének melegen tartásával és munkaritmusának megszervezésével védekezzen a vibráció káros hatása ellen.

A csomag tartalma

1 radiális gérfűrész
1 fűrészpor-gyűjtő
1 leszorító
1 kulcs a fürészkorong cseréjéhez
1 kezelési útmutató
1 biztonsági útmutató
1 garanciakártya

Ellenőrizze a gépet, annak részeit és tartozékait, nem sérültek-e meg a szállítás közben.

Jellemzők

Ábrák: 1, 2, 3, 4 és 5

1. Ki-/bekapcsoló
2. Lézer ki-/bekapcsoló
3. Feloldó gomb (körfürészlap védőburkolata)
4. Burkolati szénkefe

5. Zárócsapszeg

6. Körfürészlap védőburkolata

7. Munkadarab-befogó
8. Vezetőlap
9. Fürészelési szög beállító tárcsája
10. Rögzítőtárcsa
11. Rögzítőpedál
12. Tárcsa feletti csúszótámaszték
13. Porzsákcsatlakozó
14. Eltörési szög
15. Markolat
16. Védőburkolat
17. Körfürészlap csavarja
18. Karima
19. Csavar
20. Csavaros visszahúzó kar
21. Toldalékok (bal és jobb oldali)
22. Körfürészlap rögzítógombja
23. Szögjelző
24. Tartókonzol

2. Biztonsági utasítások

A szerszámgépek használata során mindig be kell tartani a biztonsági óvintézkedéseket a tűzveszély elkerülése érdekében. Elektromos áramütés és személyi sérülés veszélye.

A szerszámgép üzemeltetése előtt mindenképpen olvassa el a termékhez mellékelt specifikus biztonsági utasításokat és a jelen dokumentumban foglalt biztonsági utasításokat is.

Fix helyű gép telepítése

5. ábra

Jelen gép egy fix helyű gép, így azt biztonsági okokból kizárólag fix telepítés mellett szabad használni, hordozható gépként nem. A gép kétféleképpen telepíthető:

a) A gép használata fix helyű gépként, munkapadon. Ilyen esetben a gépet 4 csavarral kell rögzíteni a munkapadhoz

b) A gép használata fix helyű gépként, kiegészítő kereten. Ilyen esetben a gépet 4 csavarral kell rögzíteni a kiegészítő kerethez, a kiegészítő keretet pedig 4 horgonycsavarral kell rögzíteni a legalább 1 négyzetméter alapterületű padlólemezhez

Szimbólumok

Az alábbi szimbólumok fontosak a szerszámgép üzemeltetése szempontjából. A szimbólumok megfelelő értelmezésével a szerszámgép biztonságosabban használható

Súlyos vagy halálos kimenetelű személyi sérülés, illetve anyagi kár veszélyét

i. jelöli a jelen kézikönyvben foglalt utasítások be nem tartása ii. esetén

Vigyázat! Elektromos áramütés veszélye

A gép körül álló személyeket megfelelő távolságban kell tartani

Viseljen szemvédő felszerelést

Viseljen fülvédő felszerelést. A magas zajszint halláskárosodást okozhat.

Viseljen pormaszkot

Veszély terület! A kezeket tartsa a vágási területtől biztonságos (legalább 10 cm) távolságban

a. a gép működése közben. A körfűrészlap megérintése súlyos személyi sérülést eredményezhet

A lézersugarat tilos közvetlenül emberekre vagy állatokra irányítani, illetve tilos abba belenézni (még távolról is). Jelen szerszámgép az EN 60825-1 szabvány szerinti 2. osztályú lézersugárzással rendelkezik. Ez a lézersugár képes az embereket megvakítani

Lemezméretek Figyeljen a körfűrészlap méreteire. A furatátmérőnek pontosan illeszkednie kell a szerszámorsóhoz (holtjáték nem engedélyezett). *Kizárólag a beszállító által meghatározott zárógyűrűt használjon (holtjáték nem megengedett)

A gépet kizárólag befelé fordított (szállítási) pozícióban szállítsa

1. A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról

és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínübb a balesetek előfordulása

b) Ne használjon szerszámgépeket robbanásveszélyes környezetben (pl. gyúlékony folyadékok, gázok és por jelenlétében). A szerszámgépek használata során keletkező szikra lángra lobbanthatja a port és füstöt
c) A szerszámgép használata során a gyermekeket és a közelben tartózkodó személyeket tartsa biztonságos távolságban a munkaterülettől. Ha a figyelmét elvonja valami vagy valaki, akkor elveszítheti a gép feletti irányítást, illetve a munkaanyag kirepülhet a helyéről.
d) A gépet tilos felügyelet nélkül hagyni anélkül, hogy azt elötte leválasztaná a hálózati tápforrásról.

2. Személyi biztonság

a) Ha Ön nem ismeri pontosan a gép használatára vonatkozó előírásokat. Kérjen felvilágosítást egy szakembertől, trénertől vagy műszerésztől.
b) Az üresen járó szerszámgépeket mindig tartsa távol gyermekektől. A szerszámgépek rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
c) Ügyeljen a szerszámgépek szárazon és tisztán (olaj- és zsírmentesen) tartására. A megfelelően karbantartott szerszámgépek biztonságosabbak és könnyebben használhatók. A zsíros markolat csúszóssá válhat, ami a gép feletti irányítás elveszítését eredményezheti.
d) Ügyeljen a munkakörnyezet rendezett állapotára és tisztaságára. Ellenkező eseten megbotolhat vagy elcsúszhat.
e) A szerszámgép használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét.
f) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyban álljon a talajon. Így könnyebben tudja irányítani a szerszámgépet a váratlan helyzetekben.
g) Alkohol, gyógyszer vagy kábítószer hatása alatt soha ne üzemeltesse a gépet. Ha a szerszámgépek üzemeltetése közben lankad a koncentrációja, akkor rendkívül súlyos sérüléseket okozhat és szenvedhet.

h) Mindig használjon védőfelszerelést. Mindig viseljen védőszemüveget, pormaszkot, fülvédőt, biztonsági lábbelit és – a gép szervizelése és nyersanyagok kezelése során – védőkesztyűt. Ha hosszú hajat visel, akkor azt tartsa távol a géptől. Mérsékelje a személyi sérülés veszélyét.
i) Legyen óvatos dupla sarokillesztések fűrészelésekor. A fűrészelés közben a körfűrészlapnak, az Ön kezeinek és a munkadarabnak mindig láthatónak kell lennie.
j) Soha ne próbáljon egyszerre egynél több munkadarabot elfúrészelni.
k) Győződjön meg róla, hogy a fűrészelni kívánt munkadarabban nem találhatók szegek és idegen tárgyak.
I) A gép nem alkalmas fémanyagok és kövek megmunkálására.
m) Ne dolgozzon azbesztoszt tartalmazó anyagokon.

3. A szerszámgép biztonságos használata

A gép első és minden ezt követő használatakor:

A gépen végzett bármely munkavégzés elött az elektromos csatlakozódugót húzza ki az elektromos aljzatból.

Általános: Ellenőrizze a fűrészgép egészét. Ha a gép valamely része hiányzik, meghajolt, sérült vagy bármely más módon nem megfelelően működik, vagy az mechanikailag és/vagy elektromosan hibás vagy azon ilyen hiba látható, tapasztalható, ill. ha a gép extrém hangos, akkor használja referenciaként a felhasználói kézikönyvet.

A gépen detektált bármely hibát a gép használata előtt meg kell szüntetni. A javításhoz kizárólag eredeti cserealkatrészt szabad csak használni! Ha saját vagy a gép biztonságával kapcsolatba kérdése, kételye merülne fel, akkor kérjük, konzultáljon a gép beszállítójával.

Elektromosság

a) Mindig a fali aljzathoz illeszkedő, eredeti tápcsatlakozó dugót használjon. Földelt szerszámgépekhez ne használjon adapteres dugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.

b) Soha ne használja a gépet, ha annak tápkábele megrongálódott. Munkavégzés közben ne érintse meg a megrongálódott kábelt, illetve ne próbálja meg kihúzni a dugót a hálózati aljzatból a megrongálódott kábelnél fogva. A megrongálódott kábelek növelik az elektromos áramütés veszélyét.
c) Ellenőrizze rendszeresen a kábel állapot, és szükség szerint javíttassa meg a kábelt (ha megrongálódott). Kábelek és dugók cseréje. Az kábelekkel és dugókkal lecserélt régi kábeleket és dugókat azonnal selejtezze ki. Veszélyes lehet egy meglazult kábel dugóját a fali aljzathoz csatlakoztatni. Kizárólag eredeti tápkábelt és dugókat használjon. A megrongálódott kábelt és dugót csak hivatalos szakemberrel javíttassa meg a szerszámgép biztonságos használata érdekében!
d) Elektromos áramütés veszélyének kiiktatása A dugó hálózati aljzathoz történő csatlakoztatása során a fém peckeket szigorúan tilos megérinteni.
e) Óvja a szerszámgépeket az esőtől és nedves környezettől. A szerszámgépbe kerülő víz növeli az elektromos áramütés veszélyét.
f) Soha ne próbálja a dugót a kábelnél fogva kihúzni az aljzatból. A kábelt és a dugót tartsa távol az olajos és forró környezetektől, valamint az éles és hegyes tárgyaktól.
g) A szerszámgép kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra tervezett kábel használatával mérsékelhető az elektromos áramütés veszélye.
h) Lézerrel felszerelt gépek esetén A lézersugarat tilos közvetlenül emberekre vagy állatokra irányítani, illetve tilos abba belenézni. A lézersugárba még távolról sem szabad belenézni. A lézersugárnak meg kell felelnie az EN 60825-1 szabvány szerinti 2. osztály előírásainak.
i) A lézer javítását kizárólag a lézereszköz gyártója vagy egy erre szakosodott szakember végezheti el.
j) Ha a szerszámgépet mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

Mechanikai biztonság

a) Hagyja a gépet szabadon forogni a kívánt gépszám eléréséig a gép beindítása előtt. Ellenőrizze minden pozícióból a körfűrészlap akadálymentes forgását. Ha a körfűrészlap bármivel érintkezik, akkor a gépet be kell szabályozni vagy meg kell javíttatni.
b) Ne használja a szerszámgépet, ha az nem kapcsolható be/ki a ki-/bekapcsoló gombbal. A kapcsolóval nem irányítható szerszámgép veszélyes lehet, ezért az meg kell javíttatni.
c) Mindig megfelelő méretű és formájú körfűrészlapokat használjon. Csak a gyártó által ajánlott körfűrészlapokat használja (EN-847-1). A fűrészgép szerelőlapjához nem pontosan illeszkedő körfűrészlapok excentrikus sérüléseket szenvedhetnek, ami a gép feletti irányítás elveszítését vonhatja maga után. Kizárólag megfelelő fordulatszámú (legalább 4500 ford./perc) körfűrészlapokat vásároljon.
d) Soha ne használjon túl kicsi vagy túl nagy méretű körfűrészlapokat. Ellenkező esetben fennáll a sérülés veszélye.
e) Soha ne távolítsa el a körfűrészlapon található jelöléseket. A műszaki adatoknak mindig láthatónak kell lenniük, hogy a körfűrészlapok cseréje során gondoskodhasson a megfelelő cserealkatrészekről.
f) A munkadarab rögzítése A fokozott biztonság érdekében a munkadarabokat soha ne kézzel, hanem satuval rögzítse.
g) Soha ne hagyja felügyelet nélkül a gépet, amíg az teljesen meg nem áll.
h) Ne használjon nagysebességű acél (HSS) körfűrészlapokat. Ellenkező esetben a körfűrészlap könnyedén eltörhet.
i) Soha ne használjon tompa, eltört, megrepedt vagy meghajlott körfűrészlapokat. A használat előtt húzza ki a tápkábel dugóját és ellenőrizze körfűrészlapot. A megrongálódott vagy eltompult körfűrészlapok használata sekély bemetszést, túlzott súrlódást, visszarúgást és a körfűrészlap meghajlását eredményezheti. Azonnal cserélje ki a megrongálódott körfűrészlapokat, és használja az eredeti karimákat, csavarokat és csavaranyákat.
j) A szerszámgép bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. A szerszámgép forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat és rendkívül veszélyes

helyzetet teremthet.

k) A körfűrészlapon látható nyíl a forgásirányt jelzi. A nyílnak a gépen található nyíllal megegyező irányba kell mutatnia; a körfűrészlap fogainak lefelé, a fűrészgép homlokzata felé kell mutatnia.
I) A munkavégzés után hagyja kihülni a körfűrészlapot, mielőtt megérintené azt. A körfűrészlap erősen felforrósodik munkavégzés közben.
m) A körfűrészlapot óvja a mechanikus ütésektől és rázkódásoktól. A körfűrészlapra soha ne fejtsen ki oldalirányú erőt.
n) A szerszámgépet tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő szerszámgépet használjon. A megfelelő szerszámgép biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
o) Soha ne álljon rá a szerszámgépre. A szerszámgép felborulása esetén súlyos személyi sérülés történhet. A gép további stabilizálása érdekében használjon kiegészítő támasztékot.
p) A gép mellé porelszívó eszközök is járnak. Ügyeljen ezek megfelelő csatlakoztatására és használatára. A porgyűjtéssel mérsékelhetők a porral kapcsolatos veszélyek.
q) Hagyja szabadon a gép légbeömlő nyílásait. Az esetlegesen lerakódott port el kell távolítani.
r) Ellenőrizze a védőelem akadálymentes mozgását és helyes működőképességét. Ha a védőelemet felnyitja, azt soha ne rögzítse nyitott pozícióban.
s) Soha ne próbálja meg a gép működése közben eltávolítani a felgyülemlett fürésztörmelékeket. Először állítsa vissza a szerszám karját az alaphelyzetbe, és csak ezt követően kapcsolja ki a gépet.
t) A körfűrészlapot csak a gép bekapcsolt állapotában eressze rá a munkadarabra. Ellenkező esetben a körfűrészlap elakadhat a munkadarabban, és a gép visszarúghat.
u) A körfűrészlap elakadása esetén. Kapcsolja ki a gépet és fogja le a munkadarabot, amíg a körfűrészlap teljesen meg nem áll.
v) Visszarúgás megelőzése A munkadarabot tilos megmozdítani, amíg a gép teljesen meg nem állt. A gép újraindítása előtt szüntesse meg a körfűrészlap elakadásának okát.
w) Profilos szelvények, kerek munkadarabok és egyéb munkadarabok fűrészelése

során mindig tolja neki a munkadarabot az ütközőnek, hogy a munkadarab ne tudjon eldölni vagy elfordulni a munkavégzés közben.

x) Soha ne fűrészeljen olyan munkadarabokat a géppel, amelyek túl kis méretűek a biztonságos rögzítéshez. A forgó körfűrészlappal érintkező apró fadarabok és egyéb objektumok lerepülhetnek és nagy sebességgel eltalálhatják a gépkezelőt vagy a közelben álló személyeket.
y) Minden fűrészeli munkához használjon kiegészítő támasztékokat.
z) Megtámasztás nélküli, nagyméretű munkadarabok fűrészelése esetén: használjon extra támasztékokat.
aa) Mindig ügyeljen a gépen található figyelmeztető jelzések megfelelő olvashatóságára. A gépen található műszaki információknak és gépadatoknak minden körülmények között láthatónak kell lenniük.

A fűrészelési művelet végén a fűrészgép fejét hagyja leeresztett állapotban, kapcsolja ki a gépet, majd várja meg, amíg az összes mozgó alkatrész teljesen megáll, mielőtt a kezeit leveszi a gépről.

3. Összeszerelés és tartozékok

A gérvágó fűrész telepítése

• A két oldallap (21) közül az egyiket helyezze a gép jobb oldalára, a másikat pedig a gép bal oldalára.
• Helyezze a munkadarab-befogót (7) a gép bal vagy jobb oldalára.
• Fogja meg a markolatot, és mozgassa a fürészt kissé lefelé, majd húzza ki a csapszeget (5) annyira, hogy a fürész felfelé mozduljon.

Megjegyzés: A gérvágó fűrészt tilos a mellékelt toldalékok nélkül használni. Ügyeljen a toldalékok megfelelő rögzítésére.

A felborulás elleni támaszték felszerelése

• Szerelje be a tartókonzolt (24) az alapzat hátulján található foglalatba.
• Húzza meg a csavarokat a tartókonzol rögzítéséhez.

Csúsztatható védőlap

2. ábra

Jelen gépet biztonsági okokból csúsztatható védőlappal szerelték fel, amely normal és gérvágás során is használható.

• Normál (egyenes) keresztvágás és gérvágás során a csúsztatható védőlapot (8) mindig állítsa a fűrészgép végéhez és rögzítse megfelelően a munkadarab biztonságos megtámasztása érdekében.
• Eltöréses (ferde) vágás esetén a csúsztatható védőlapot (8) a körfűrészlaphoz lehető legközelebbi megfelelő pozícióba, és közben ügyeljen a körfűrészlap akadálymentes mozgására és a stabil rögzítésre.

A körfűrészlapok cseréje

4. és 5. ábra

Kizárólag éles és ép (sértetlen) körfűrészlapokat használjon. A sorjás vagy meghajlott körfűrészlapokat azonnal ki kell cserélni.

VESZÉLY: Soha ne használjon a fürészhez meghatározottnál nagyobb kapacitású körfürészlapot. A körfürészlap a védőburkolattal történő érintkezés esetén megrongálhatja a gépet.

Ne használjon túl vastag körfűrészlapot, ellenkező esetben a külső körfűrészlap-alátét nem tud akadálymentesen összekapcsolódni az orsón található felülettel. Ilyen esetben a körfűrészlap csavarja nem tudja biztonságosan rögzíteni a körfűrészlapot az orsón.

Ez a fűrészgép nem alkalmas fémanyagok és falszerkezetek vágására.

• Válassza le a gépet az elektromos táphálózatról.
• Távolítsa el a visszahúzó kart a körfűrészlap védőburkolatához rögzítő csavart (20).
• Távolítsa el a csavart (19) a a csavaros fedél eltávolításához, majd emelje meg felfelé a körfűrészlap védőburkolatát (6).
• A körfűrészlap csavarjának (17) és karimájának (18) egyaránt láthatónak kell lennie (lásd az 5. ábrát).
• Nyomja meg a körfűrészlap-rögzítő gombot (22). Forgassa el óvatosan kézzel a körfűrészlapot, amíg az a helyére nem kattan.

• A körfűrészlapot rögzítő csavar (17) eltávolításához használjon imbuszkulcsot (a csavart az óramutató járásával megegyező irányban lehet meglazítani).
  • Távolítsa el a karimát (18) és a körfűrészlapot

• Helyezze vissza a körfűrészlapot, és ügyeljen rá, hogy a körfűrészlapon található nyíl azonos irányba mutasson a gépen található nyíllal. A körfűrészlap fogainak lefelé kell nézniük.

• Húzza meg a körfűrészlap csavarját (17) a körfűrészlap-rögzítő gombbal (22) a feszes és biztonságos rögzítéshez
• Eressze le a körfürészlap védőburkolatát (6), hogy a csavaros fedél visszaessen a helyére, majd húzza meg a csavart (19)
• Helyezze vissza a visszahúzó kart a körfűrészlap védőburkolatára (6), majd húzza meg a csavart (20)
• Forgassa meg a körfürészlapot, és ellenőrizze a védőelem akadálymentes működését

A fűrészelési szög beállítása

2. ábra

A gérvágási szög beállítása

A gép bal és jobb oldali irányban is 45-45°-ban állítható.

• Lazítsa meg a rögzítőgombot (10)
- Nyomja meg a rögzítőpedált (11), és forgassa el balra vagy jobbra a fűrészpadot a rögzítógomb (10) segítségével a kívánt szög eléréséig (amit a szögjelző (23) mutat).
- Engedje el a rögzítőpedált (11), majd húzza meg a rögzítőgombot (10)

Előzetes beállítások (gyorsbeállítások) az alábbi szögértékekre: -45°, -30°, -22,5°, -15°, 0°, 15°, 22,5°, 30°, 45°.

- A talplemez forgatása közben nyomja meg a rögzítőpedált (11). Engedje fel a pedált a kívánt szög elérése előtt, hogy a lemez automatikusan a helyére (az előre meghatározott szögbe) kattanjon.

Az élletörési szög beállítása

1. és 3. ábra

Az élletörési szög 0° és 45° között állítható.

• Lazítsa meg a beállítógombot (9)
- Billentse meg a fűrészt a markolat segítségével a kívánt szög eléréséig (amit a szögjelző (14) mutat).
• Húzza meg a beállítógombot (9)

A szénkefék cseréje

2. ábra

• Válassza le a gépet az elektromos táphálózatról
• Csavarozza le a motorház elülső és hátulsó részén található két védőburkolatot (4).

• Cserélje ki a szénkeféket típusazonos darabokkal
• Csavarozza vissza a védőburkolatokat (4).
Megjegyzés: Ha a szénkeféket kicseréli, mindkét darabot cserélje ki (soha ne használjon régi és új szénkefét együtt).

A porzsák felszerelése

1. ábra

Nyomja meg a porzsákon (13) található kapcsot, és csúsztassa rá a gép hátulján található nyílásra. A porzás a kapocs elengedésekor a helyén marad.

4. A gép kezelése

A gérfűrész használata

1. ábra

Használat előtt mindig ellenőrizze, nincs-e hiba a gépen.

• Állítsa be a gépen a kívánt vágási szöget.
  • Dugaszolja a gépet a konnektorra.
• Rögzítse a munkadarabot a leszorítókkal (7): győződjön meg arról, hogy az anyag biztonságosan rögzítve van a helyén!
• Tartsa az anyagot szorosan a bal oldalon, közben pedig bizonyosodjon meg arról, hogy Ön biztonságos távolságra van a fűrészkorongtól.
• Kapcsolja be a gépet a kapcsolóval (1).
• Várjon, amíg a fűrészkorong felveszi a teljes fordulatszámot, és csak azután érintse hozzá a munkadarabot.
• A gombbal (3) emelje fel a védőburkolat reteszét.
• Ezután lassan mozgassa a fűrészt lefelé, hogy a korong átfűrészelje a munkadarabot, és átmenjen az asztal résén. Ne gyakoroljon nyomást a fűrészre. Adjon időt a gépnek arra, hogy az átvágja a munkadarabot.
• Mozgassa a gépet finoman felfelé, és a kapcsoló (1) elengedésével kapcsolja ki.

A csúsztatási funkció használata

1. ábra

A gépet biztonságosan rá kell csavarozni a munkapadra.

A csúsztatás funkció széles munkadarabokhoz

használható:

• Rögzítse a munkadarabot a befogóval
• Lazítsa meg a tárcsát (12)
• Csúsztassa teljesen saját maga felé a gépet
- Kapcsolja be a gépet annak kapcsolójával
- Eressze rá lassan a fűrészt a munkadarabra, hogy a körfűrészlapok átvágják a munkadarabot
• Tolja lassan hátrafelé a gépet
- Emelje fel óvatosan a gépet, majd a kapcsoló elengedésével kapcsolja ki a gépet

5. Gondozás és karbantartás

Mielőtt a gép szerkezetének karbantartásához kezd, bizonyosodjon meg arról, hogy a dugasz ki van húzva a konnektorból.

Állítható sínek

A szennyeződés árthat az állítható síneknek, és ezáltal a gép működését is befolyásolja.

• Puha ronggyal rendszeresen tisztítsa az állítható síneket.
  • Cseppentsen valamennyi kenőolajat az állítható sínekre
• Mozgassa a gérfűrészt előre-hátra, hogy az olaj a sínek teljes hosszában szétterjedjen

Ezeket a gépeket úgy terveztük, hogy minimális karbantartás mellett is hosszú ideig problémamentesen használhatók legyenek. A rendszeres tisztítással és helyes használattal hozzásegíti a gépet ahhoz, hogy az hosszú élettartamú legyen.

A gép tisztítása

Rendszeresen, lehetőleg minden egyes használat után törölje át a gép burkolatát puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és szennyeződéstől mentesek legyenek. A makacs szennyeződést szappanos vízben megnedvesített puha ronggyal távolítsa el. Soha ne tisztítsa oldószerrel, (például benzin, alkohol, ammónia oldat stb.).

Ezek a vegyszerek árthatnak a műanyag alkatrészeknek.

Problémamegoldás

1. A motor nem indul

• A dugasz nincs a konnektorra dugaszolva
- Szakadt a tápkábel

- Hibás a kapcsoló. Juttassa el a gépet forgalmazójához javításra.

2. A vágat nem egyenes (csipkézett)

• Meg kell élezni a fűrészkorongot
• A fürészkorong fordítva van felszerelve
- A fűrészkorong gyantától vagy fűrészportól eltömődött
- A fűrészkorong nem alkalmas az adott anyag vágásához

3. A magasságállító és/vagy a gérfűrész kar elakadt

- El kell takarítani az anyagrészecskéket és/vagy a fűrészport

4. A motor nem veszi fel a teljes fordulatszámot

• A hosszabbító kábel túl vékony és/vagy túl hosszú
  • A hálózati feszültség nem éri el a 230 V-ot.

5. A gép túl nagy vibrációt kelt

• A fürészkorong sérült

6. A gép túlmelegszik

- Eltömödtek a szellőzőnyílások. Száraz ronggyal tisztítsa meg őket.

7. A villanymotor egyenetlenül jár

- Lekoptak a szénkefék. Cserélje ki a szénkeféket, vagy kérjen tanácsot forgalmazójától.

Kenés

A gép nem igényel külön kenést.

Hibák

Meghibásodás esetén (pl. ha elkopik egy alkatrész), lépjen kapcsolatba a szervizzel, amelynek címét a garanciakártyán találja. Kézikönyvünk végén találja a megrendelhető alkatrészek robbantott ábráit.

Környezetvédelem

A szállítás közbeni sérülések megelőzése céljából a gépet alaposan becsomagoltuk. A csomagolás újrahasznosítható anyagokból ál, ezért kérjük, tegye lehetővé a csomagolóanyagok újrahasznosítását. Ha a gépét új gépre cseréli, juttassa vissza a régi gépet forgalmazójához. Ott környezetbarát módon fogják kezelni.

A sérült és/vagy kiselejtezett elektromos vagy elektronikus szerszámokat el kell juttatni egy erre a célra kijelölt hulladékhasznosító telepre.

Garancia

A garanciális feltételek megtalálhatók a külön mellékelt garanciakártyán.

A termékben és a felhasználói kézikönyvben a későbbiekben előfordulhatnak módosítások. A műszaki adatok előzetes értesítés nélkül is módosíthatók.

RADIÁLNÍ POKOSOVÁ PILA
