GEBRUIKSAANWIJZING CSM1039 Ferm

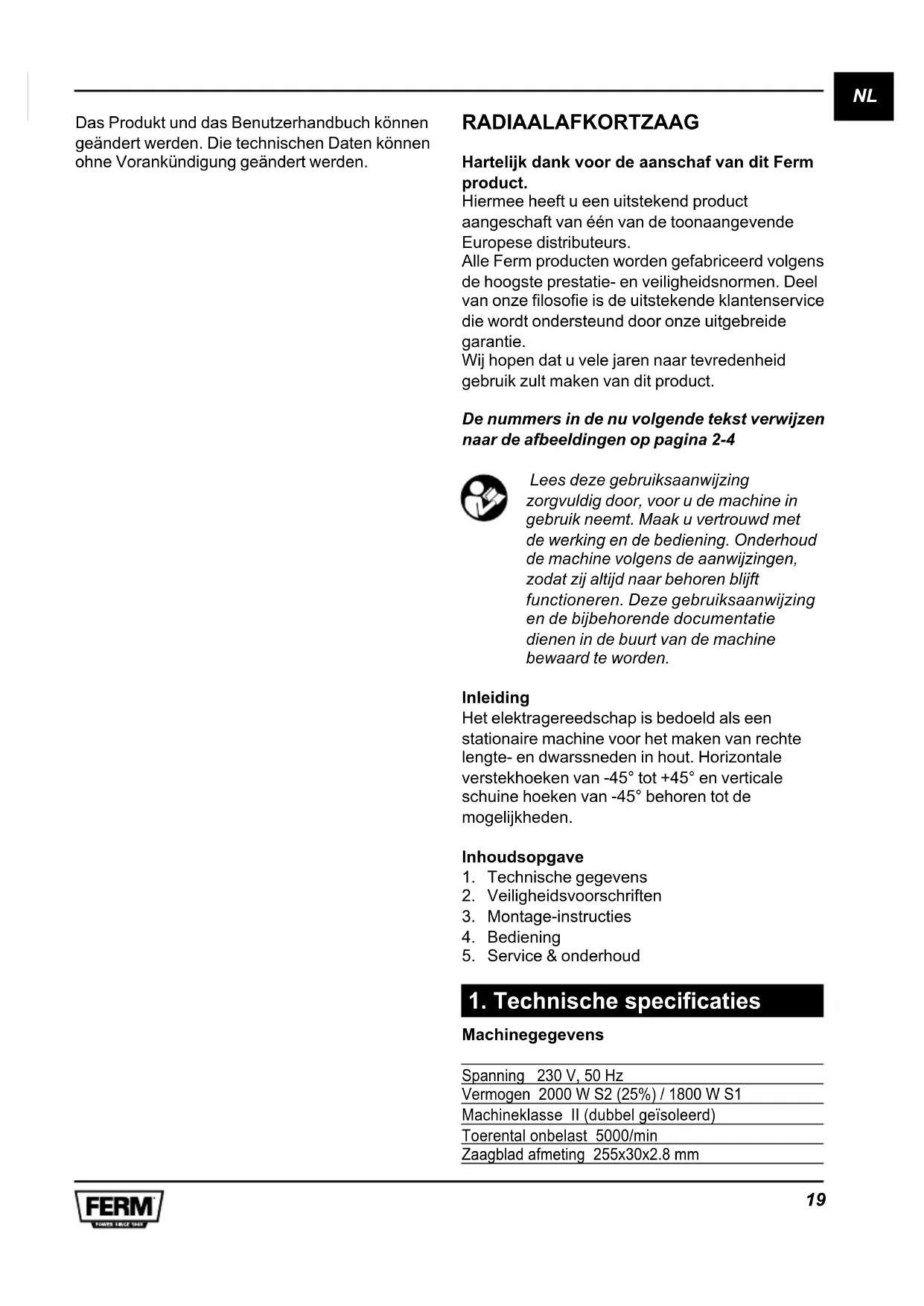

Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. RADIAALAFKORTZAAG Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product. De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2-4 Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden. Inleiding Het elektragereedschap is bedoeld als een stationaire machine voor het maken van rechte lengte- en dwarssneden in hout. Horizontale verstekhoeken van -45° tot +45° en verticale schuine hoeken van -45° behoren tot de mogelijkheden. Inhoudsopgave

1. Technische gegevens

2. Veiligheidsvoorschriften

3. Montage-instructies

5. Service & onderhoud

1. Technische specificaties

Machinegegevens Spanning 230 V, 50 Hz Vermogen 2000 W S2 (25%) / 1800 W S1 Machineklasse II (dubbel geïsoleerd) Toerental onbelast 5000/min Zaagblad afmeting 255x30x2.8 mmNL

Hoek voor verstekzagen 45º (links en rechts) Hoek voor afschuinen 45º (alleen links) Max. zaagcapaciteit afkortzaag: Verstek 0º, Schuin 0º 70x310 mm Verstek 45º, Schuin 45º 40x210 mm Verstek 45º, Schuin 0º 70x210 mm Verstek 0º, Schuin 45º 40x310 mm Gewicht 15 kg Lpa (geluidsdruk) 97+3 dB(A) Lwa (geluidsvermogen) 110+3 dB(A) Vibratiewaarde <2.5 m/s

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiks- aanwijzing wordt vermeld, is gemeten in overeen- stemming met een gestandaardiseerde test volgens EN 61029; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren Inhoud van de verpakking 1 Radiaalafkortzaag 1 Stofzak 1 Werkstukklem 1 Sleutel voor verwisselen zaagblad 1 Gebruikershandleiding 1 Veiligheidsinstructies 1 Garantiekaart Controleer de machine, losse onderdelen en accessoires op transportschade. Kenmerken Afb. 1, 2, 3, 4 en 5

1. Aan/Uit-schakelaar

9. Zaaghoek afstelknop

12. Knop van glijdende ondersteuning

13. Stofzak aansluiting

2. Veiligheidsinstructies

Tijdens het gebruik van elektrische gereedschappen moeten de standaard veiligheidsvoorschriften altijd worden opgevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. Lees altijd de handleiding en de veiligheidsvoorschriften van een elektrisch apparaat voordat u het apparaat gebruikt en berg de handleiding veilig op. Het plaatsen van een stationaire machine Fig. 5 Deze machine is een stationaire machine en moet voor veiligheidsredenen stevig vast worden gemonteerd en mag niet worden gebruikt voor mobiele applicaties .U kunt de machine op twee manieren installeren: a) Als stationaire machine op een werkbank. In dit geval moet de machine met 4 bouten aan de werkbank worden gemonteerd b) Als stationaire machine op een frame. In dit geval moet de machine met 4 bouten aan het frame worden gemonteerd, en moet het frame met 4 bouten worden verankerd in een grondplaat met een afmeting van ten minste 1 vierkante meter Symbolen De volgende symbolen zijn belangrijk voor deNL

werking van uw elektrisch gereedschap. Het juist interpreteren van de symbolen helpt u uw elektrisch gereedschap veilig te gebruiken Geeft risico op persoonlijk of dodelijk letsel of schade aan

i. de machine aan als de instructies in

de handleiding niet worden

Pas op, risico op elektrische schok Houd omstanders op afstand Draag oogbescherming Draag gehoorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken. Draag een stofmasker Gevaarlijk gebied! Houd uw handen (10cm) van het zaaggebied verwijderd Richt de laserstraal niet op personen of dieren en kijk zelf ook niet in de laser, zelfs niet van een afstand. Dit elektrisch gereedschap gebruikt een klasse 2 straling in overeenstemming met de NEN-EN 60825-1. Deze straling kan personen verblinden Zaagblad afmetingen. Houd altijd rekening met de afmetingen van het zaagblad. De volledige diameter moet gelijk zijn aan de as van het apparaat, zonder speling. *Gebruik alleen een vulring als deze wordt aangeraden door de leverancier, met een vulring hebt u wellicht geen speling Transporteer de machine alleen als deze in de inwaartse transport positie staat

1. Werkgebied veiligheid

a) Houd het werkgebied goed schoon en goed verlicht. Rommelige of donkere werkgebieden vragen om ongelukken b) Gebruik geen elektrische gereedschappen in explosieve situaties, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen maken vonken die het stof of de gassen kunnen ontsteken c) Houd kinderen en omstanders uit de buurt terwijl u het elektrische gereedschap bediend. Door afleidingen kunt u de controle verliezen, of het materiaal kan wegschieten d) Laat de machine nooit onbeheerd zonder dat u eerst de stekker uit het stopcontact trekt

2. Persoonlijke veiligheid

a) Als u niet bekend bent met het gebruik van dit soort machines. Dan kunt u beter eerst informatie inwinnen bij een professional, instructeur of monteur b) Berg ongebruikte elektrische machines op buiten het bereik van kinderen. Elektrische gereedschappen kunnen erg gevaarlijk zijn in de handen van ongetrainde gebruikers c) Houd elektrische gereedschappen droog, schoon en vrij van olie en vet. Juist onderhouden elektrische gereedschappen zijn veiliger en eenvoudiger onder controle te houden. Vette olie handvatten zijn glibberig waardoor u de controle kunt verliezen d) Zorg ervoor dat uw werkgebied altijd schoon en netjes is. U kunt uitglijden of struikelen e) Let altijd op en kijk goed uit wat u doet en gebruik uw verstand tijdens het bedienen van elektrisch gereedschap f) Reik niet te ver. Sta altijd stevig en gebalanceerd op de grond. Hierdoor hebt u betere controle over het elektrische gereedschap in onverwachte situaties g) Werk niet met de machine als u onder invloed bent van alcohol, drugs of medicijnen. Onoplettendheid tijdens het werken met elektrische gereedschappen kan resulteren in gevaarlijk letsel h) Gebruik altijd persoonlijke beschermingsmiddelen. Draag altijd oogbescherming, stofmasker, gehoorbescherming, veiligheidsschoenen en gebruik handschoenen tijdens onderhoud of als u met ruwe materialen werkt. Houdt uw haar opgebonden. Verminder persoonlijk letsel

i) Pas goed op wanneer u een dubbel verstek

zaagt. Het zaagblad, werkstuk en uw handen moeten tijdens het zagen altijd zichtbaar zijnNL

j) Zaag nooit meer dan één werkstuk tegelijk k) Controleer dat er geen spijkers of andere objecten in het werkstuk zitten l) Zaag nooit metalen of steen met de machine m) Werk niet met materialen die asbest bevatten

3. Elektrisch gereedschap veiligheid

De eerste keer dat de machine wordt gebruikt en alle daarna volgende gebruiken: Trek voordat u onderhoud aan de machine uitvoert altijd eerst de stekker uit het stopcontact. Algemeen: Controleer de hele zaagmachine. Als een onderdeel van de machine mist, is gebogen, beschadigd of op een andere manier niet meer functioneert, of als een mechanische en/of elektrische storing zichtbaar is, of als de machine een extreem hard geluid maakt, kijk dan in de handleiding. Als een storing aan de machine wordt gedetecteerd moet deze eerst worden verholpen voordat de machine mag worden gebruikt. Alleen originele onderdelen mogen worden gebruikt! Als u zorgen of vragen hebt die uw veiligheid of de veiligheid van de machine kan beïnvloeden, neem dan a.u.b. contact op met de leverancier van de machine. Elektrisch a) Gebruik altijd een originele stekker die in het stopcontact past, gebruik geen adapter met geaarde elektrische gereedschappen. Originele stekkers en passende stopcontacten verminderen het risico op een elektrische schok b) Gebruik de machine niet met een beschadigd netsnoer. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens het werken beschadigd. Beschadigde kabels vergroten het risico op een elektrische schok c) Controleer de kabel regelmatig en laat een beschadigde kabel repareren. Kabels of stekkers vervangen. Gooi oude kabels of stekkers meteen weg nadat ze zijn vervangen door nieuwe. Het is gevaarlijk om de stekker van een losse kabel in een stopcontact te steken. Gebruik originele kabels en stekkers, laat reparaties alleen uitvoeren door geautoriseerde personen, dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt behouden! d) Om elektrische schokken te voorkomen. Tijdens het insteken van de stekker in het stopcontact mogen de metalen pinnen op geen enkele manier worden aangeraakt e) Stel elektrische gereedschappen niet bloot aan regen en natte omstandigheden. Als water in het elektrisch gereedschap binnendringt verhoogt dit de kans op een elektrische schok f) Gebruik nooit de kabel om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van olie, warmte en scherpe objecten g) Gebruik wanneer u elektrisch gereedschap buiten gebruikt altijd een verlengsnoer dat geschikt is voor buitenshuis gebruik. Het gebruik van een verlengsnoer geschikt voor buitenshuis gebruik verminderd het risico op een elektrische schok h) Als de machine is uitgerust met een laser. Richt de laserstraal niet op personen of dieren en kijk zelf ook niet in de laser. Zelfs niet van een afstand. De laser moet voldoen aan NEN- EN 60825-1 Klasse 2.

i) Reparaties aan een laser mogen alleen

worden uitgevoerd door de fabrikant van de laser of een specialist j) Als het gebruik van elektrisch gereedschap in een vochtige ruimte niet kan worden voorkomen, gebruik dan een altijd een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminderd het risico op een elektrische schok Mechanisch a) Controleer dat de machine vrij draait voordat u de machine gebruikt. Controleer op verschillende plaatsen dat het zaagblad vrij kan draaien, als de zaag iets aanraakt moet de machine worden afgesteld of worden gerepareerd b) Gebruik het elektrisch gereedschap niet als de schakelaar het apparaat niet in- en uitschakelt. Elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd c) Gebruik altijd zaagbladen met de juiste grootte en vorm. Gebruik zaagbladen die worden aangeraden door de fabrikant (NEN- EN-847-1). Zaagbladen die niet voldoen aan de specificaties van de zaag zullen excentrisch draaien waardoor u de controleNL

over het apparaat verliest. Koop alleen geschikte zaagbladen met een toerental van ten minste 4500 RPM d) Gebruik nooit te kleine of te grote zaagbladen. Dit is erg gevaarlijk e) Verwijder nooit de markeringen op het zaagblad. Technische informatie moet altijd zichtbaar zijn om de juiste keuzes te maken tijdens het wisselen van het zaagblad f) Klem het werkstuk goed vast. Klem het werkstuk altijd goed vast met klemmen, dit is veel veiliger dan met uw handen g) Verlaat de machine nooit voordat hij volledig stilstaat h) Gebruik geen sneldraaistaal (HSS) zaagbladen. Deze kunnen makkelijk breken

i) Gebruik nooit botte, gescheurde, gebogen

en beschadigde zaagbladen. Trek voor het gebruik de stekker uit het stopcontact en controleer het zaagblad. Beschadigde of botte zaagbladen veroorzaken nauwe zaagsneden, overmatige wrijving, lopen vast en geven terugslag. Vervang beschadigde zaagbladen onmiddellijk, gebruik altijd originele flensen, moeren en bouten j) Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of steeksleutel die aan een draaiend deel van het elektrisch gereedschap blijft zitten kan resulteren in persoonlijk letsel en erg gevaarlijke situaties k) De pijl op het zaagblad geeft de draairichting aan. Moet naar dezelfde richting wijzen als de pijl op de machine, de tanden van het zaagblad moeten naar beneden wijzen aan de voorkant van de zaag l) Raak het zaagblad na de werkzaamheden niet aan totdat deze is afgekoeld. Het zaagblad wordt tijdens het werken erg warm m) Bescherm de zaag tegen klappen en schokken. Voer geen druk uit tegen de zijkant van het zaagblad n) Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw werkzaamheden. Het juiste elektrisch gereedschap klaart de klus beter en veiliger als deze hiervoor is ontworpen o) Ga nooit op het elektrisch gereedschap staan. U kunt ernstig letsel oplopen als het elektrisch gereedschap omvalt. Gebruik altijd extra ondersteuning voor meer stabiliteit van het elektrisch gereedschap p) De machine wordt geleverd met de mogelijkheid stofzuiging aan te sluiten, zorg ervoor dat deze juist worden aangesloten en gebruikt. Stofafzuiging verminderd de stof gerelateerde gevaren q) Onderhoud de luchttoevoergaten van de machine. Opgehoopt stof moet worden verwijderd. r) Zorg ervoor dat de beschermkap juist werkt en dat deze vrij kan bewegen. Vergrendel de beschermkap nooit als deze is geopend s) Verwijder nooit zaagresten uit het zaaggebied als de machine nog draait. Geleid de zaagarm eerst altijd naar de neutrale positie en schakel daarna de machine uit t) Geleid het zaagblad alleen tegen het werkstuk als de machine is ingeschakeld. Anders kan er terugslag optreden als de machine vastloopt in het werkstuk u) Als het zaagblad vastloopt. Schakel de machine uit en houd het werkstuk vast totdat het zaagblad volledig stilstaat

v) Om terugslag te voorkomen. Het werkstuk

mag niet worden verplaatst totdat de machine volledig is gestopt. Verhelp de reden voor het vastlopen van het zaagblad voordat u de machine herstart w) Als u profiel secties, ronde stukken of andere stukken zaagt, druk het werkstuk dan altijd tegen de steun zodat het niet kan bewegen, zodat het niet kan schuiven of draaien tijdens het zagen.

x) Gebruik de machine nooit voor het zagen

van kleine stukken die niet veilig kunnen worden geklemd. Kleine stukken hout of andere objecten die in contact komen met de draaiende zaag kunnen de gebruiker en omstanders met hoge snelheid raken y) Gebruik voor het zagen van alle werkstukken voldoende ondersteuning z) Voor het zagen van lange werkstukken die niet worden ondersteund. Gebruik extra steunen aa) Maak waarschuwingstekens op de machine nooit onherkenbaar. Technische informatie of machine type informatie moet altijd zichtbaar zijn op de machine. Houd aan het einde van het zaagproces de zaag naar beneden, schakel de machine uit en wacht tot alle bewegende delen volledig stilstaan voordat u uw handen van de machine afhaaltNL

Installatie van de verstekzaag

• Plaats één van de zijsteunen (21) aan de rechterkant van de machine en de andere zijsteun aan de linkerkant van de machine.

• Plaatsdewerkstukklem(7)aandelinkerof rechterkant van de machine.

• Houddehandgreepvastenbeweegdezaag een klein stukje naar beneden en trek de pin (5) naar buiten zodat de zaag naar boven beweegt. NB:Gebruik de verstekzaag nooit zonder de meegeleverde verlengstukken. Zorg ervoor dat ze juist zijn gemonteerd. De anti-kantel steun plaatsen.

• Monteertesteun(24)inhetgatopde achterkant van de voet.

• Draaideschroefaanomdesteunte bevestigen. Glijdende afscherming Afb.2 Voor veiligheidsredenen is deze machine uitgerust met een geleider die moet worden gebruikt tijdens normale en verstek zaagsneden.

• Schuifdegeleider(8)voornormale zaagsneden en verstek zaagsneden altijd naar het einde zodat het ondersteuning bied voor het werkstuk.

• Steldegeleider(8)voorverstekzaagsneden in op een geschikte positie, zo dicht mogelijk bij het zaagblad als mogelijk, maar voorkom dat het de beweging van de zaag verhinderd en zet het goed vast. Het zaagblad verwisselen Afb. 4 en 5 Gebruik alleen zaagbladen die scherp en onbeschadigd zijn. U moet beschadigde of gebogen zaagbladen onmiddellijk vervangen. GEVAAR: Gebruik geen zaagbladen die groter zijn dan de aangegeven capaciteit van de zaag. Het kan de beschermkap aanraken en letsel veroorzaken. Gebruik geen zaagblad dat te dik is zodat de sluitring niet meer op de as past. Hierdoor kan de moer het zaagblad niet aan de as bevestigen. Gebruik deze zaag niet om metaal of metselwerk te zagen

• Ontkoppel de machine van de voedingsbron.

• Verwijder de schroef (20) die de arm naar de beschermkap vasthoud.

• Verwijder de schroef (19) om de kap te verwijderen door de beschermkap (6) op te tillen.

• Zowel de zaagbladbout (17) en de flens (18) zijn nu zichtbaar zoals afgebeeld in afb. 5.

• Druk op de zaagblad vergrendelingsknop (22) Draai het zaagblad voorzichtig met uw hand totdat het zaagblad vergrendeld.

• Gebruik een inbussleutel om de zaagbladbout (17) te verwijderen door deze tegen de klok in te draaien.

• Verwijder de flens (18) en het zaagblad

• Vervang het zaagblad terwijl u ervoor zorgt dat de pijl op het zaagblad naar dezelfde richting wijst als de pijl op de machine. De tanden van het zaagblad moeten naar beneden wijzen.

• Bevestig de zaagbladbout (17) en gebruik de zaagblad vergrendelingsknop (22) om deze goed vast te draaien

• Laat de beschermkap (6) zakken zodat de kap weer op zijn plaats valt en draai de schroef (19) vast

• Bevestig de arm weer op de beschermkap (6) door de schroef (20) vast te draaien

• Draai het zaagblad en controleer dat de beschermkap vrij kan bewegen De zaaghoek aanpassen Afb. 2. De verstekhoek aanpassen De verstekhoek kan worden ingesteld tussen 45° links en 45° rechts

• Draai de vergrendelingsknop (10) los

• Druk op de vergrendeling (11) en draai de zaagtafel naar links of rechts met de vergrendelingsknop (10) totdat de hoek indicator (23) de juiste hoek aangeeft.

• Laat de vergrendeling (11) los en draai de vergrendelingsknop (10) aan De volgende hoeken zijn vooraf ingesteld (snelle instellingen): -45°, -30°, -22.5°, -15°, 0°, 15°, 22.5°, 30°, 45°.

• Druk op de vergrendeling (11) tijdens het draaien van de grondplaat, laat de vergrendeling los voor het bereiken van de gewenste hoek en de plaat “klikt” in de vooraf ingestelde hoek.NL

De verstekhoek aanpassen Fig. 1 and 3 De verstekhoek kan worden ingesteld tussen 0° en 45°.

• Draai de afstelknop (9) los

• Kantel te zaag met het handvat totdat de hoek indicator (14) de gewenste hoek aangeeft.

• Draai de afstelknop (9) vast De koolborstels vervangen Afb. 2

• Ontkoppel de machine van de voedingsbron

• Schroef de twee kappen (4) aan de voor- en achterkant van de motorbehuizing los.

• Vervang de koolborstels met hetzelfde type koolborstels

• Schroef de kappen (4) weer vast. NB: Vervang altijd alle koolborstels in één keer, gebruik nooit een mengsel van oude en nieuwe koolborstels. De stofzak bevestigen Afb. 1 Druk de klem van de stofzak (13) in en schuif het naar de opening aan de achterkant van de machine. De stofzak blijft zitten als de u de klem loslaat.

Gebruik van de afkortzaagmachine Fig. 1 Controleer de machine altijd voor gebruik op mankementen en/of defecten!

• Stel de gewenste zaaghoeken in van de van de machine.

• Steek de stekker in het stopcontact.

• Klem het materiaal met werkstukklem (7): zorg dat het materiaal goed stevig ingeklemd is!

• Houd het materiaal aan de linker kant stevig vast, zorg hierbij dat u een veilige afstand houdt van het zaagblad.

• Zet nu de machine aan met schakelaar (1).

• Zorg dat het zaagblad op snelheid is voordat deze het werkstuk raakt.

• Bedien knop (3) om de beschermkap- vergrendeling op te heffen.

• Beweeg de zaagmachine nu rustig naar beneden, zodat het zaagblad door het werkstuk zaagt en in de gleuf van de tafel loopt. Oefen geen druk uit op het zaagblad. Geef de machine de tijd om door het werkstuk heen te zagen.

• Beweeg de machine rustig weer omhoog en schakel de zaagmachine uit door het loslaten van de schakelaar (1). De schuiffunctie gebruiken Afb. 1 De machine moet stevig aan een werkbank worden bevestigd. Gebruik de schuiffunctie voor het zagen van brede werkstukken:

• Schuifdemachinehelemaalnaaruzelftoe

• Schakeldemachineinmetdeschakelaar

• Brengdezaaglangzaamnaarbeneden zodat de zaag door het werkstuk zaagt

• Duwdemachinelangzaamnaarachteren

• Brengdemachinelangzaamomhoogen schakel het uit door de schakelaar los te laten Gebruiken van de laser Fig. 2

• Om de laser in te schakelen, drukt u de aan/ uit-schakelaar 2 in.

• Om de laser uit te schakelen, laat u de aan/ uit-schakelaar 2 los.

5. Service & onderhoud

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaam heden aan het mechaniek worden uitgevoerd. Geleiderails Vuil kan de geleiderails en derhalve ook de werking van de machine aantasten.

• Maak de geleiderails regelmatig schoon met een zachte doek.

• Druppel wat smeerolie op de geleiderails.

• Beweeg de afkortzaag naar voren en naar achteren om de olie over de hele rails te verspreiden. De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagtNL

u bij aan een hoge levensduur van uw machine. Reinigen Reinig de machine-behuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Probleem oplossing

1. De motor slaat niet aan

• De stekker zit niet in het stopcontact

• Het snoer is onderbroken

• De schakelaar is defect / bied de machine ter reparatie aan bij uw dealer

2. De zaagsnede is niet effen (uitgerafeld)

• Het zaagblad moet worden aangescherpt

• Het zaagblad is achterstevoren gemonteerd

• Het zaagblad is aangeladen met hars of zaagsel

• Het zaagblad is niet geschikt voor deze bewerking

3. De hoogte en/of verstekhendel zit

• Zaagsel en stof moeten worden verwijderd

4. De motor bereikt moeilijk het maximum

• Het zaagblad is beschadigd

6. De machine wordt overmatig warm

• De ventilatiesleuven zijn verstopt / maak ze schoon met een droge doek.

7. De elektromotor loopt onregelmatig

• De koolborstels zijn versleten / vervang de koolborstels of raadpleeg uw dealer Smeren De machine heeft geen extra smering nodig. Defecten Mocht er een defect optreden, bijvoorbeeld door slijtage van een onderdeel, neem dan a.u.b. contact op met het op de garantiekaart vermelde serviceadres. Achter in deze handleiding bevindt zich een uitvoerig overzicht van onderdelen die nabesteld kunnen worden. Milieu Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Garantie Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.FR

1 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur en in overeenstem ming is met de volgende standaarden en reguleringen: (FR)
