| Termék típusa | Kézi porszívó |
| Márka | Black & Decker |
| Modell | BXVC25PDE |
| Teljesítményfelvétel | 1,2 kW |
| Tápfeszültség | 220-240 V ~ 50/60 Hz |
| Tartály űrtartalma | 25 liter |
| Maximális szívóerő | 17 kPa |
| Maximális depresszió | 170 mbar |
| Maximális légáramlás | 28 l/s |
| Motorok száma | 1 |
| Tartozékok átmérője | 35 mm |
| Kábel hossza | 5 m |
| Elektromos védelmi osztály | II (kettős szigetelés) |
| Motor védelmi fokozata | IPX4 |
| Nettó tömeg | 6,4 kg |
| Teljes tömeg (csomagolva) | 7,9 kg |
| Fő funkciók | Száraz szívás, folyadék szívás, fúvás |
| Tartozék szűrők | Hab szűrő, szövet és/vagy papír porzsák |
| Zajszint | Nincs meghatározva |
| Tartály anyaga | Műanyag |
| Szín | Fekete és narancssárga (jellemző Black & Decker) |
| Garancia | Az érvényes jogszabályok szerint |
Gyakran ismételt kérdések - BXVC25PDE BLACK & DECKER
Felhasználói kérdések a következőről BXVC25PDE BLACK & DECKER
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kézi porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét BXVC25PDE - BLACK & DECKER és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. BXVC25PDE márka BLACK & DECKER.

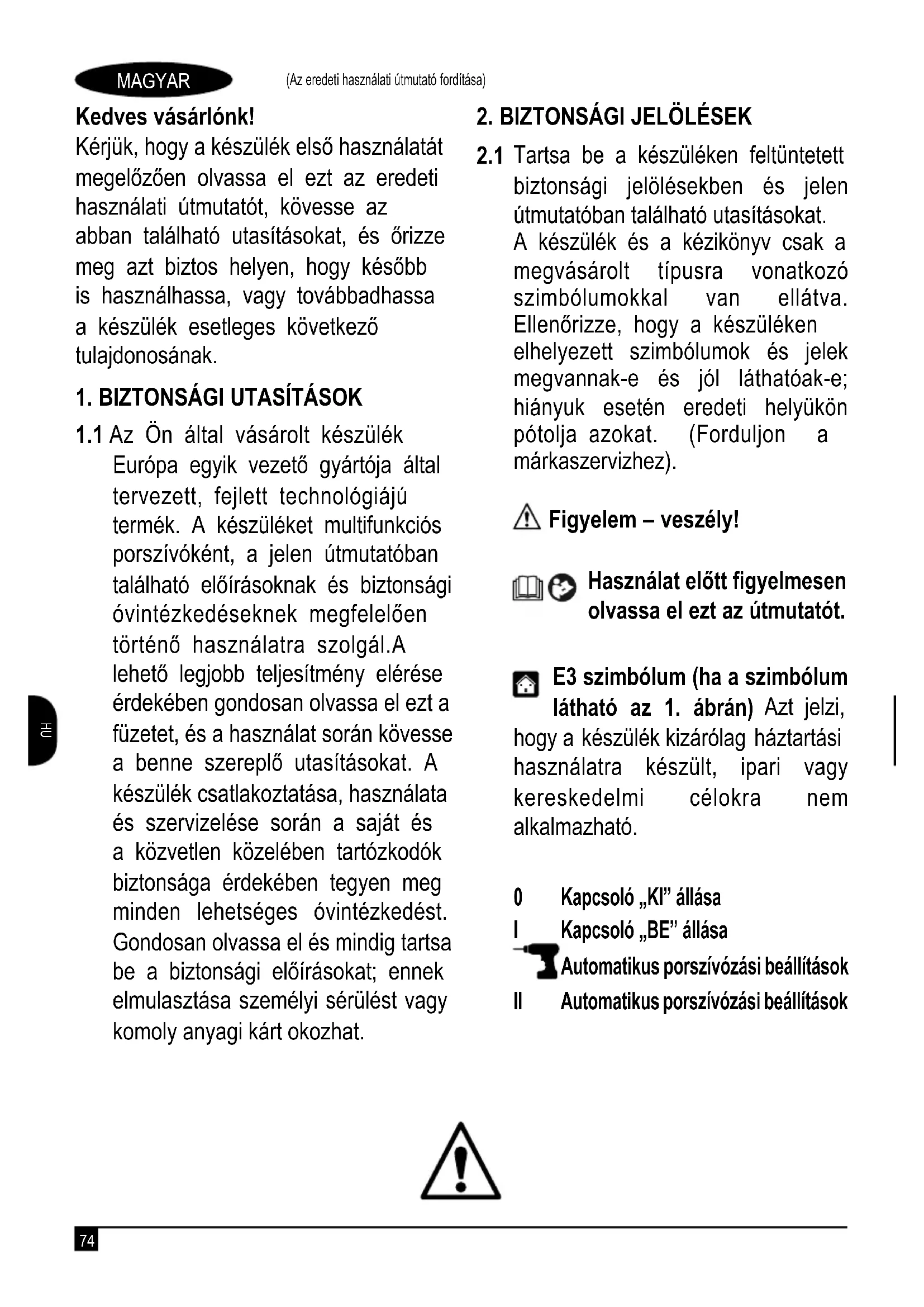

HASZNÁLATI ÚTMUTATÓ BXVC25PDE BLACK & DECKER
Kérjük, hogy a készülék első használatát megelőzően olvassa el ezt az eredeti használati útmutatót, kövesse az abban található utasításokat, és őrizze meg azt biztos helyen, hogy később is használhassa, vagy továbbadhassa a készülék esetleges következő tulajdonosának.
1. BIZTONSÁGI UTASÍTÁSOK
1.1 Az Ön által vásárolt készülék Európa egyik vezető gyártója által tervezett, fejlett technológiájú termék. A készüléket multifunkciós porszívóként, a jelen útmutatóban található előírásoknak és biztonsági óvintézkedésenek megfelelően történő használatra szolgál. A lehető legjobb teljesítmény elérése érdekében gondosan olvassa el ezt a füzetet, és a használat során kövesse a benne szereplő utasításokat. A készülék csatlakoztatása, használata és szervizelése során a saját és a közvetlen közelében tartózkodók biztonsága érdekében tegyen meg minden lehetséges óvintézkedést. Gondosan olvassa el és mindig tartsa be a biztonsági előírásokat; ennek elmulasztása személyi sérülést vagy komoly anyagi kárt okozhat.
2. BIZTONSÁGI JELÖLÉSEK
2.1 Tartsa be a készüléken feltüntetett biztonsági jelölésekben és jelen útmutatóban található utasításokat. A készülék és a kézikönyv csak a megvásárolt típusra vonatkozó szimbólumokkal van ellátva. Ellenőrizze, hogy a készüléken elhelyezett szimbólumok és jelek megvannak-e és jól láthatóak-e; hiányuk esetén eredeti helyükön pótolja azokat. (Forduljon a márkaszervizhez).
Figyelem – veszély!
Használat előtt figyelmesen olvassa el ezt az útmutatót.
E3 szimbólum (ha a szimbólum látható az 1. ábrán) Azt jelzi, y a készülék kizárólag háztartási ználatra készült, ipari vagy eskedelmi célokra nem lmazható.
0
Kapcsoló „Kl” állása
|
Kapcsoló „BE” állása
Automatikus porszívózási beállítások
||
Automatikus porszívózási beállítások
A termék a II. érintésvédelmi osztályba tartozik. Ez azt
jelenti, hogy megerősített vagy kettős szigeteléssel rendelkezik (csak ha ez a szimbólum szerepel a készüléken).
A termék az I. érintésvédelmi osztályba tartozik. Ez azt
jelenti, hogy földelő védővezetékkel rendelkezik (csak ha ez a szimbólum szerepel a készüléken).
A termék megfelel a vonatkozó európai irányelveknek.
E1 szimbólum – A készülék
újrahasznosítása. Tegye azonnal használhatatlanná az elavult készüléket.
Húzza ki a készülék hálózati csatlakozóját.
Vágja el a hálózati kábelt.
Ne ártalmatlanítsa az elektromos berendezést a háztartási hulladékkal együtt. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK irányelv rendelkezéseinek megfelelően az elektromos alkatrészeket külön kell gyűjteni és környezetbarát módon kell újrahasznosítani.
Ezzel kapcsolatos további tájékoztatásért forduljon a helyi hatóság illetékes osztályához vagy kereskedőjéhez.
Viseljen hallásvédő eszközt.
Viseljen védőmaszkot.
Viseljen légzésvédő eszközt.
Viseljen védőkesztyűt.
Viseljen biztonsági lábbelit.
Viseljen biztonsági ruházatot.
3. BIZTONSÁGI ELÓÍRÁSOK / JÁRULÉKOS KOCKÁZATOK
3.1 BIZTONSÁGI TILTÁSOK
3.1.1 FIGYELMEZTETÉS. NE HAGYJA, hogy a készüléket 8 évnél fiatalabb gyermekek, továbbá csökkent fizikai, érzékszervi vagy szellemi képességű, illetve kellő tapasztalattal és ismerettel nem rendelkező személyek használják, kivéve ha ezek a személyek megfelelő felügyelet alatt vannak és megismerték a készülék biztonságos használatát, illetve a használattal járó kockázatokat.
3.1.2 FIGYELMEZTETÉS. Gyermekeknek TILOS a készülékkel játszani. Felügyelje őket annak érdekében, hogy ez ne történhessen meg.
3.1.3 A tisztítást és a felhasználói karbantartást NEM végezhetik gyermekek vagy hozzá nem értő személyek, kivéve megfelelő felügyelet mellett.
3.1.4 A csomagolófóliát ne hagyja gyermekek számára elérhető helyen. Fulladásveszély!
3.1.5 FIGYELMEZTETÉS. A készüléket NEM használhatják gyermekek, illetve olyan személyek, akik nem olvasták el és nem értették meg a jelen útmutatót.
3.1.6 FIGYELMEZTETÉS. SOHA NE használja a készüléket gyúlékony vagy mérgező folyadékhoz, illetve bármilyen olyan folyadékhoz, amelynek egyes tulajdonságai nem teszik lehetővé a berendezés helyes használatát. A készüléket tilos gyúlékony vagy robbanásveszélyes környezetben használni.
3.1.7 FIGYELMEZTETÉS. Egyes anyagok a beszívott levegővel keveredve robbanásveszélyes gözöket vagy elegyeket hozhatnak létre. SOHA NE szívja fel a következő anyagokat:
– robbanékony vagy éghető gázok, folyadékok vagy por (reaktív por),
– reaktív fémpor (pl. alumínium, magnézium vagy cink) erősen lúgos vagy savas tisztítószerekkel együtt,
– hígítatlan savas vagy lúgos oldatok,
– szerves anyagok (pl. benzin, festékhígító, aceton vagy gázolaj).
Ezek továbbá korrodálhatják is azokat az anyagokat, amelyekből a berendezés készült.
3.1.8 Minden használat után és minden tisztítás/karbantartás előtt kapcsolja ki a készüléket.
3.1.9 Gyulladásveszély! SOHA ne használja égő vagy izzó anyagok felszívására.
3.1.10 FIGYELMEZTETÉS. SOHA NE használja a készüléket a szabadban, esős időben.
3.1.11 FIGYELMEZTETÉS. NE érintse meg a hálózati csatlakozódugót vagy a csatlakozóaljzatot nedves kézzel.
3.1.12 FIGYELMEZTETÉS. SOHA ne használja a készüléket, ha a hálózati kábel megsérült. A biztonsági kockázatok elkerülése érdekében a hálózati kábelt sérülés esetén a gyártónak, valamely márkaszervizének, vagy egy szakképzett személynek kell kicserélnie.
3.1.13 FIGYELMEZTETÉS. Ellenőrizze, hogy a berendezésen rögzítve van-e az adattábla. Ha nincs, vegye fel a kapcsolatot az értékesítővel. Az adattábla nélküli berendezések használata TILOS, mivel beazonosíthatatlanok, és használatuk veszélyes lehet.
3.1.14 FIGYELMEZTETÉS. SOHA ne mozgassa a berendezést a HÁLÓZATI KÁBELNÉL húzva.
3.1.15 FIGYELMEZTETÉS. Tilos nem eredeti tartozékokat vagy olyan tartozékokat használni, amelyek nem kifejezetten az adott típushoz készültek. A berendezésen tilos bármilyen változtatást végezni. A berendezés megváltoztatásával a megfelelőségi nyilatkozat érvényét veszti, és a gyártó mentesül minden polgár- és büntetőjogi felelősség alól.
3.2 BIZTONSÁGI KÖVETELMÉNYEK
3.2.1 FIGYELMEZTETÉS. Minden elektromos vezetéket VÉDENI KELL a vízsugártól és a ráfröccsenő víztől.
3.2.2 FIGYELMEZTETÉS. Az elektromos tápcsatlakozást szakképzett villanyszerelőnek kell elvégeznie az IEC 60364-1 szabványnak megfelelően. Amennyiben a földelésre jutó kapacitív áram 30 ms időtartamig meghaladja a 30 mA értéket, a berendezést áramellátás- vagy földzárlat-megszakító áramvédő kapcsolóval kell ellátni.
3.2.3 FIGYELMEZTETÉS. Indítás KÖZBEN a berendezés zavart okozhat az elektromos hálózati rendszerben.
3.2.4 FIGYELMEZTETÉS. Kizárólag megfelelő keresztmetszettel és minőségi tanúsítvánnyal rendelkező elektromos hosszabbítók használata engedélyezett.
3.2.5 FIGYELMEZTETÉS. A berendezést mindig kapcsolja ki, ha örizetlenül hagyja.
3.2.6
FIGYELMEZTETÉS. A levegőáramlás következtében bizonyos elemek visszapattanhatnak. Biztonsága érdekében viseljen megfelelő egyéni védőruházatot és védőeszközöket (PPE).
3.2.7 FIGYELMEZTETÉS. A készüléket összeszerelés, karbantartás, tárolás és szállítás előtt mindig kapcsolja ki és csatlakoztassa le az energiaforrásról.
3.2.8 FIGYELMEZTETÉS. Az elektromos alkatrészek karbantartását és/vagy javítását KIZÁRÓLAG szakképzett személyzet végezheti.
3.2.9 FIGYELMEZTETÉS. Minden használat előtt, valamint rendszeres időközönként ellenőrizze, hogy a csavarok meg vannak-e húzva, és hogy a készülék minden részegysége jó állapotban van-e. Vizsgálja át a készüléket, hogy nincsenek-e benne törött vagy kopott alkatrészek.
3.2.10 FIGYELMEZTETÉS. A készülék biztonságos működése érdekében csak a gyártó eredeti pótalkatrészeit vagy az általa jóváhagyott más pótalkatrészeket használja.
3.2.11 FIGYELMEZTETÉS. A nem megfelelő hosszabbítóvezetékek veszélyesek lehetnek. Ügyeljen arra, hogy a hosszabbítóvezeték kültéri használatra alkalmas legyen, a csatlakozást pedig tartsa szárazon és ne a földön. Használjon kábeldobos hosszabbítót, amely a csatlakozót legalább 60 mm-rel a talajszint felett tartja.
4. ÁLTALÁNOS INFORMÁCIÓK (3. OLDAL)
4.1 Az útmutató használata
Jelen útmutató a készülék fontos tartozéka és a későbbi hivatkozás érdekében örizze meg. A készülék telepítése/használata előtt gondosan olvassa el az útmutatót. Ha eladja a készüléket, a készülékkel együtt ezt az útmutatót is adja át az új tulajdonosnak.
4.2 Szállítás
A készülék szállítása részben összeszerelve, kartondobozban történik. A csomagolás tartalmát az 1. ábra mutatja be.
4.2.1 A készülékhez mellékelt dokumentáció
D1 Használati és karbantartási útmutató
D2 Biztonsági utasítások
D3 Megfelelőségi nyilatkozat
D4 Jótállási szabályok
4.3 A csomagolóanyagok ártalmatlanítása
Bár a csomagolóanyagok nem környezetszennyezőek, újrahasznosításukról vagy ártalmatlanításukról a felhasználás helyén érvényes jogszabályok betartásával kell gondoskodni.
5. MÜSZAKI INFORMÁCIÓK (3. OLDAL)
5.1 Rendeltetésszerű használat
A készüléket multifunkciós porszívóként történő használatra tervezték. Mindig kövesse a használati útmutatóban található leírást, és tartsa be az óvintézkedéseket.
A készülék csak háztartási használatra készült, ipari vagy kereskedelmi célokra nem alkalmazható.
A készülék megfelel az IEC 60335-1 és az IEC 60335-2-2 szabványok előírásainak.
5.2 Kezelő
Az 1. ábrán látható szimbólum meghatározza a készülék javasolt kezelőjét (ipari vagy háztartási felhasználás).
5.3 Föbb részegységek:
A1 Kapcsológomb
A2 Szívótömlő-csatlakozó
A3 Kifúvás csatlakozója
A4 Fogantyú
A5 A hálózati kábel rögzítésére szolgáló tartó (ha van ilyen)
A6 Kallantyúk
A7 Hálózati kábel csatlakozóval
A8 Kerekek
A9 Tartályt
A10 A fedél és a motor
A11 Tartozék-tartó (ha van ilyen)
A12 Folyadékleeresztő dugó (ha van ilyen)
C1 Aljzat elektromos szerszámok csatlakoztatásához (ha van ilyen)
5.3.1 Kiegészítők (lásd az 1. ábrát a modellek részleteivel; a kiegészítő csomag a dobozon látható kiegészítőket tartalmazza)
| B1 | Szürőtartó | B6 | Padlókefe |
| B2 | Szivacsszűrő | B7 | Kárpit- és huzattisztító kefe |
| B3 | Tömlő | B8 | Résfej |
| B4 | Adapter elektromos szerszá-mokhoz (opcionális) | B9 | Kerek kefe |
| B10 | Szövet szűrőzsák | ||
| B5 | Cső | B11 | Papír szűrőzsák |
5.4 Biztonsági eszközök
- Kapcsológomb (A1)
A kapcsológomb megakadályozza a készülék nem szándékos használatát.
6. ÜZEMBE HELYEZÉS (4. OLDAL)
Figyelem – veszély!
Üzembe helyezés vagy összeszerelés előtt csatlakoztassa le a készüléket a táphálózatról.
Az összeszerelés folyamata a 4. oldalon látható.
6.1 Összeszerelés
Kicsomagoláskor ellenőrizze, hogy nem hiányzik-e valamelyik tartozék, és nem sérült-e a csomag tartalma. Ha szállításból eredő károkat tapasztal, haladéktalanul értesítse az értékesítőt.
Oldja ki a kallantyúkat (A6), és emelje le a berendezésről a fedelet, amely a motort is tartalmazza (A10). Vegye ki a készülékkel szállított tartozékokat, és közben ellenőrizze, hogy a szűrő (B2) megfelelően rögzítve van-e.
Lásd a 2. ábrát.
Az összeszerelés folyamata a 4. oldalon látható.
6.2 A kerekek beszerelése
Helyezze a porszívótartályt (A9) a fedél nélkül, fejjel lefelé egy szilárd, vízszintes felületre. Illessze be a görgökerékagyakat (A8) a tartály alján lévő lyukakba, és nyomja be teljesen a kerekek megfelelő helyzetben való rögzítéséhez.
Lásd a 3. ábrát.
6.3 A tartozékok rögzítése
Csatlakoztassa a tömlőt (B3) a kívánt művelettől függően a szívócsatlakozóhoz (A2) vagy a fúvócsatlakozóhoz (A3).
Lásd a 4. ábrát.
Ezután fejezze be a műveletsort a tervezett tisztítási munkához szükséges alkatrészek felszerelésével. Használja a tisztítás típusának és a tisztítandó felületnek megfelelő csöveket (B5) és keféket (B6-B7-B8-B9). A kefék (B6-B7-B8-B9) közvetlenül a tömlőre (B3) csatlakoztathatók.
Lásd az 5. ábrát.
6.4 Elektromos csatlakozás
Figyelem – veszély!
Ellenőrizze, hogy a hálózati feszültség (V) és frekvencia (Hz) megegyezik-e a készülék adattábláján szereplő adatokkal. Lásd 5. ábra
6.4.1 Hosszabbítóvezetékek használata
Csak IPX4 védettségű kábelt és csatlakozódugót használjon. A hosszabbítóvezeték keresztmetszete legyen arányos a hosszával – minél hosszabb a kábel, annál nagyobb keresztmetszet szükséges.
6.5 Aljzat elektromos szerszámok csatlakoztatásához (ha van ilyen)
Csatlakoztassa a tömlöt (B3) az elektromos szerszám szívócsatlakozójához. Ha a két csatlakozó nem illeszkedik egymáshoz, akkor használja az elektromos szerszám adapterét (B4) (ha van ilyen), a fölösleges részt pedig vágja le.
Az elektromos szerszámot a kiegészítő aljzathoz (C1) csatlakoztatva tudja működtetni (ilyen tartozékokkal rendelkező típusok esetén).
Lásd a 7. ábrát.
7. A KÉSZÜLÉK HASZNÁLATA (5 OLDAL)
7.1 Kezelőszervek
- Kapcsológomb (A1). Lásd a 8. ábrát.
Állítsa a kapcsológombot (BE/I) állásba.
Ha a kapcsológombon van jelzőlámpa, annak világítania kell.
A kapcsológomb (KI/0) állásba kapcsolásakor a készülék leáll.
Ha a kapcsológombon van jelzőlámpa, annak ki kell aludnia.
Figyelem – veszély!
A készüléket működés közben az ábrán látható módon szilárd, stabil felületre kell helyezni. Lásd a 8. ábrát.
7.2 Indítás
7.2.1 Száraz porszívózás Lásd a 9. ábrát.
Csak száraz szűrőkkel (B2-B10) dolgozzon! Használat előtt ellenőrizze, hogy nem sérültek-e a szűrők, és szükség esetén cserélje ki őket. Száraz szennyeződés felszívásához a megfelelő módon állítsa be a padlókefét, és csatlakoztassa a megfelelő tartozékokat (használja a B6 kefét).
Száraz szennyeződések felszívásához szükség esetén további, szövetből (B10) vagy papírból (B11) készült szűrőzsák is használható.
Szürözsákra vonatkozó útmutatások:
- A szűrőzsák telítettségi szintje attól függ, hogy milyen szennyeződést távolítunk el.
- Finom por, homok, stb. esetén gyakran kell szűrőzsákot cserélni.
- Az elhasználódott szűrőzsák szétszakadhat, így azt időben cserélni kell!
Figyelem – veszély!
Csak hideg hamu felszívására használja.
7.2.2 Nedves porszívózás Lásd a 10. ábrát
Figyelem – veszély!
A készüléket habképződés vagy folyadék szivárgása esetén azonnal kapcsolja ki, vagy húzza ki a főcsatlakozót! Ne használjon szűrőzsákot (se papírból, se szövetből készültet)!
Figyelem!
Ha a tartály megtelt, az úszókapcsoló lezárja a szivónyílást, és a motor működése felgyorsul. Ilyenkor azonnal kapcsolja ki a készüléket, és ürítse ki a tartályt.
Nedves vagy száraz szennyeződés felszívásához állítsa be a megfelelő módon a padlókefét, és csatlakoztassa a megfelelő tartozékokat (használja a B6 kefét).
7.2.3 Használat elektromos szerszámokkal Lásd a 11. ábrát.
Az összeszerelés folyamata a 11. ábrán látható.
Kapcsolja be a készüléket (fordítsa balra az automatikus porszívás kapcsolóját vagy II állásba) és kezdjen el dolgozni.
Figyelmeztetés: az elektromos szerszám bekapcsolása után a szívóturbina 0,5 másodperces késéssel indul.
Az elektromos szerszám kikapcsolását követően a szívó turbina a szívótömlőben maradt szennyeződés felszívása érdekében még mintegy 6 másodpercig továbbforog.
7.2.4 Fúvó funkció Lásd a 12. ábrát.
Ez a funkció nehezen hozzáférhető helyek tisztítására alkalmazható, vagy olyan helyeken, ahol nem lehet porszívózni, pl. ha leveleket szeretne kiszedni a kavicságyból.
Rögzítse a szívótömlöt a kifúvás csatlakozásához.
Ezzel aktiválódott a fúvó funkció.
A hatékonyabb fúvás érdekében (B8) résfejet célszerű használni.
7.3 A működés megszakítása (szüneteltetése)
Kapcsolja ki a készüléket. Lásd a 8. ábrát. Rögzítse a padlófejet tárolási pozícióban.
7.4 A munka befejezése
Kapcsolja ki a készüléket. Lásd a 8. ábrát. Húzza ki a hálózati csatlakozót.
7.5 Ürítse ki a tartályt.
Száraz szennyeződés és por felszívása esetén: távolítsa el a fejet a készülékről, és ürítse ki a tartályt. Lásd a 13. ábrát. Folyadékok esetén: használja a leeresztő csavart (ha van) (lásd a 14. ábrát), vagy járjon el a fentiekben leírtak szerint.
8. KARBANTARTÁS (6. OLDAL)
Figyelem – veszély!
Üzembe helyezés vagy összeszerelés előtt csatlakoztassa le a készüléket a táphálózatról.
Az összeszerelés folyamata a 6. oldalon látható.
Javítási és karbantartási munkálatok előtt mindig kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót. Elektromos rendszereken javítást vagy egyéb munkákat csak engedéllyel rendelkező márkaszerviz végezhet.
Figyelem – veszély!
Soha ne használjon súrolószert, üvegtisztítót vagy univerzális tisztítószert! Soha ne merítse vízbe a motort is tartalmazó készülékfedelet (A10). A készülék és a műanyagból készült tartozékok tisztításához használjon általános műanyagtisztító szereket. A tartályt és a tartozékokat szükség esetén vízzel öblítse át, és a következő használat előtt szárítsa meg.
8.1 A kazettás szivacsszürö(B2). Lásd a 15. ábrát
A kallantyúk (A6) kioldásával nyissa fel a porszívót. Fordítsa fejjel lefelé a készülék fedelét (A10), és vegye ki a szűrőt. Folyó víz alatt gondosan öblítse át a szűrőket, és hagyja megszáradni őket. Ne helyezze őket vissza addig a porszívóba, amíg meg nem száradtak.
8.2 Szövetböl készült szűrőzsák tisztítása (B10). Lásd a 16. ábrát A kallantyúk (A6) kioldásával nyissa fel a porszívót. Vegye ki a szűrőzsákot (B10). Ürítse ki a szűrőzsákot, majd folyó víz alatt gondosan öblítse ki, és hagyja megszáradni. Ne helyezze őket vissza addig a porszívóba, amíg meg nem száradtak.
8.3 A papír szűrőzsák cseréje (B11). Lásd a 17. ábrát
A kallantyúk (A6) kioldásával nyissa fel a porszívót. Vegye ki a megtelt szűrőzsákot (B11), dobja ki, és helyezzen be egy újat.
9. TÉLI TÁROLÁS (6. OLDAL)
Figyelem – veszély!
Üzembe helyezés vagy összeszerelés előtt csatlakoztassa le a készüléket a táphálózatról.
A munka végeztével tisztítsa meg a készüléket, majd a készüléket és a tartozékait a 18. ábrán látható módon helyezze el.
A készüléket száraz helyen tárolja.
- HIBAELHÁRÍTÁS
| Problémák Lehetséges okok Megoldások | ||
| A készülék nem kapcsol be | Nincs tápfeszültség | Ellenőrizze, hogy a hálózati csatlakozó megfelelően van-e csatlakoztatva az aljzatban, illetve hogy van-e hálózati feszültség (*) |
| Problémák az elektromos/elektronikus áramkörrel Forduljon a mártaszervizhez | ||
| A készülék nem vagy csak nagyon gyengén szív | Meghibásodott tartozékok | Ellenőrizze és tisztítsa meg a fejeket, a hosszabbító csöveket vagy a tömlőket |
| Koszos szűrök Tisztítsa meg a szűrőket | ||
| Megteltek a szűrőzsákok Úrítse/cserélje ki a szűrőzsákokat | ||
| Tele van a tartály Úrítse ki a tartályt | ||
| Az elektromos eszköz nem indul el (ha van elektromos szerszámokhoz való aljzat) | Az elektromos szerszám nincs megfelelően csatlakoztatva a porszívó aljzatához | Csatlakoztassa a dugót megfelelően |
| A kapcsoló „Kl” vagy I állásba van fordítva Fordítsa a kapcsolót elektromos szerszám/II állásba | ||
| Por távozik a készülékből | A szűrő nincs behelyezve Helyezze be a szűrőt | |
| A szűrő megsérült Cserélje ki az elhasználódott szűrőt | ||
| A tömlő vagy a csatlakozók megsérültek Cserélje ki a sérült alkatrészeket | ||
| Rossz szag érezhető a készülék működése közben | A szűrők/szűrőzsákok elszennyeződtek Cserélje ki a szűrőket/szűrőzsákokat | |
(*) Ha a motor működés közben leáll és nem indul újra, forduljon a márkaszervizhez.
EK-megfelelőségi nyilatkozat
A bomportói (Modena, Olaszország) székhelyű Annovi Reverberi S.p.A. kijelenti, hogy a következő Black+Decker készülék(ek):
Készülék megnevezése: Nedves & száraz porszívó
| BXVC20PE | BXVC20XE | BXVC30PDE | BXVC30XDE | |||
| Típusszám: | BXVC15PE | BXVC20PTE | BXVC20XTE | BXVC25PDE | BXVC30PTDE | BXVC30XTDE |
| Névleges teljesítmény: | 1,2 kW | 1,2 kW | 1,4 kW | 1,2 kW | 1,6 kW | 1,6 kW |
megfelel(nek) a következő európai irányelveknek (2006/95/EK, 2004/108/EK, 2011/65/EU és 2005/32/EK, 2012/19/EU.
és gyártása(uk) a következő szabványoknak és szabványdokumentumoknak megfelelően történt:
EN 60335-1; EN 60335-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 62233; EN 50581; Reg.1275/2008.
A műszaki dokumentáció kiadásáért felelős személy neve és címe: Stefano Reverberi / AR Ügyvezető igazgató
41122 Modena (Olaszország), Via ML King, 3
Kelt: 2016. 01. 10.
MODENA (I)
Stefano Reverberi
Ügyvezető igazgató
JÓTÁLLÁS
A jótállás a termékértékesítési ország jogszabályi előírásainak megfelelően érvényes (amennyiben a gyártó másként nem rendelkezik).
A jótállás a jótállási időszakban fellépő anyag- és konstrukciós hibákra, valamint a megfelelőséget érintő meghibásodásokra vonatkozik. Ezen az időszakon belül a gyártó vállalja, hogy kicseréli a meghibásodott alkatrészeket, illetve nem túlzott elhasználódás esetén megjavítja vagy kicseréli a terméket.
A jótállás nem vonatkozik a normál kopásnak és elhasználódásnak kitett alkatrészekre (szürők, zsákok vagy kiegészítők, például tömlő, kefék, kerekek stb.).
A jótállás nem vonatkozik a következő okokból történt meghibásodásokra:
- nem megfelelő módon, illetve célból történő használat, hanyagság,
- ipari felhasználás vagy bérbeadás, ha a termék háztartási célra lett értékesítve,
- az e használati útmutatóban foglalt karbantartási utasítások be nem tartása,
- arra engedéllyel nem rendelkező személyzet vagy szerviz által végzett javítás,
- nem eredeti alkatrészek vagy tartozékok használata,
- szállítás, szennyeződés, idegen tárgyak vagy baleset által okozott sérülések,
- helytelen tárolásból vagy raktározásból adódó problémák.
A jótállás érvényesítéséhez be kell mutatnia a vásárlást igazoló bizonylatot.
| Müszaki adatok | Egy-ség | BXVC15PE | BXVC20PE BXVC20PTE | BXVC20XE BXVC20XTE | BXVC25PDE | BXVC30PDE BXVC30PTDE | BXVC30XDE BXVC30XTDE |
| Hálózati feszültség | V/Hz | 220-240 V ~ 50/60 Hz | 220-240 V ~ 50/60 Hz | 220-240 V ~ 50/60 Hz | 220-240 V ~ 50/60 Hz | 220-240 V ~ 50/60 Hz | 220-240 V ~ 50/60 Hz |
| Teljesítmény | kW | 1,2 1,2 1,4 1,2 1,6 1,6 | |||||
| Tartálytérfogat | I | 14,5 19 20 25 30 30 | |||||
| Maximális szívónyomás | kPa | 17 17 18 17 19 19 | |||||
| Maximális vákuum | mbar 170 170 180 170 190 190 | ||||||
| Maximális légáram | l/s | 28 28 33 28 37 37 | |||||
| Motorok száma | - | 1 1 1 1 | 1 | 1 | |||
| Tartozékok ∅ | mm | 35 35 35 35 35 35 | |||||
| Hálózati kábel | m | 5 5 5 5 5 5 | |||||
| Védelmi osztály | - | ||||||
| Motorszigetelés | Osztály | FFFFFF | |||||
| Motorvédelem | - | IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 | |||||
| Nettó tömeg | kg | 5,7 6,0/6,5 | 7,0/7,5 6,4 6,9/7,4 | 7,2/7,7 | |||
| Bruttó tömeg | kg | 6,7 | 7,0/7,5 | 9,5/10,0 | 7,9 | 8,4/8,9 | 9,8/10,3 |
A müszaki változtatások jogát fenntartjuk!
