HASZNÁLATI ÚTMUTATÓ CD115 BLACK & DECKER

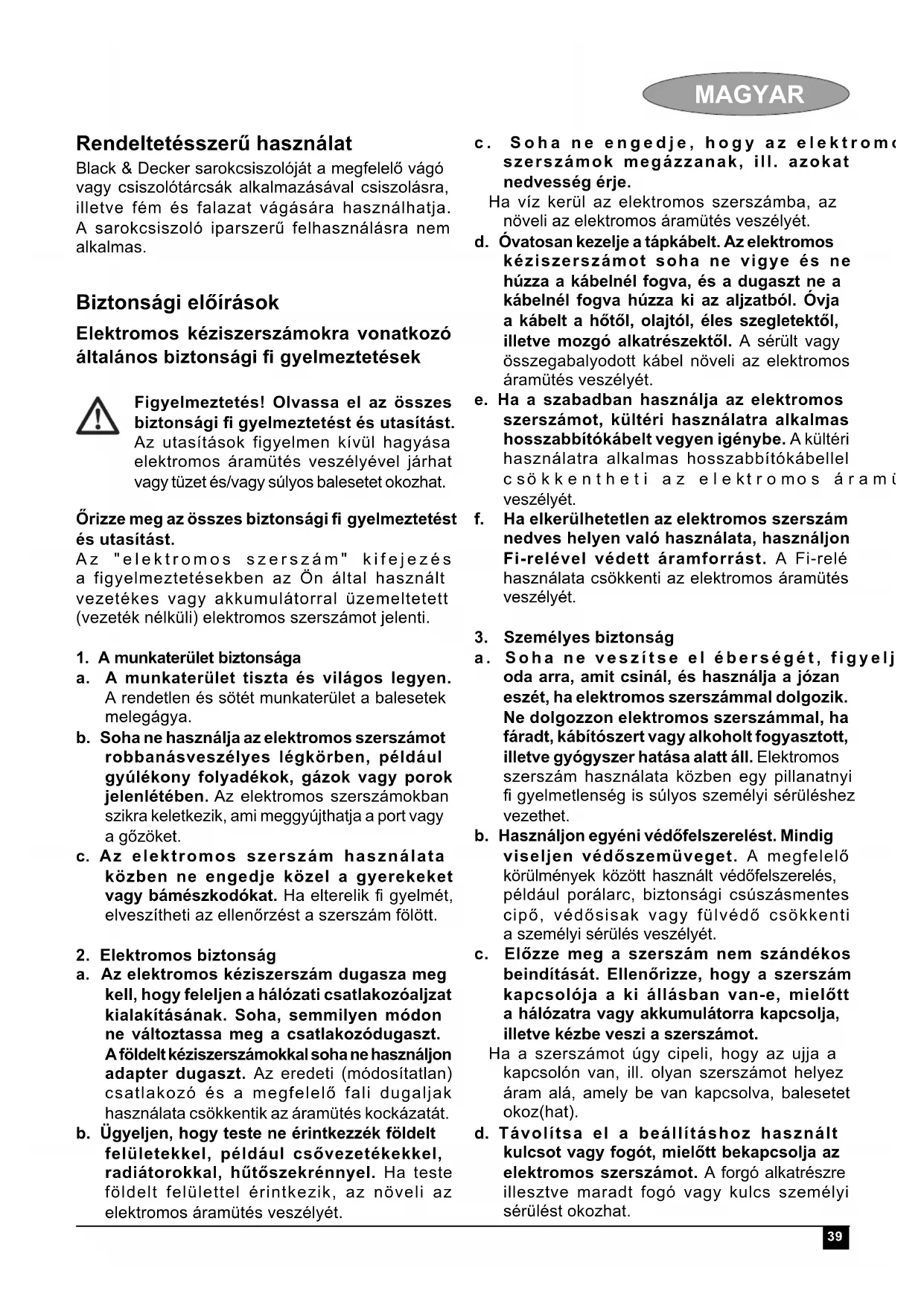

1. A munkaterület biztonsága

a. A munkaterület tiszta és világos legyen. A rendetlen és sötét munkaterület a balesetek melegágya. b. Soha ne használja az elektromos szerszámot robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy porok jelenlétében. Az elektromos szerszámokban szikra keletkezik, ami meggyújthatja a port vagy a gőzöket. c. Az elektromos szerszám használata közben ne engedje közel a gyerekeket vagy bámészkodókat. Ha elterelik fi gyelmét, elveszítheti az ellenőrzést a szerszám fölött.

2. Elektromos biztonság

a. Az elektromos kéziszerszám dugasza meg kell, hogy feleljen a hálózati csatlakozóaljzat kialakításának. Soha, semmilyen módon ne változtassa meg a csatlakozódugaszt. A földelt kéziszerszámokkal soha ne használjon adapter dugaszt. Az eredeti (módosítatlan) csatlakozó és a megfelelő fali dugaljak használata csökkentik az áramütés kockázatát. b. Ügyeljen, hogy teste ne érintkezzék földelt felületekkel, például csővezetékekkel, radiátorokkal, hűtőszekrénnyel. Ha teste földelt felülettel érintkezik, az növeli az elektromos áramütés veszélyét. c. Soha ne engedje, hogy az elektromos szerszámok megázzanak, ill. azokat nedvesség érje. Ha víz kerül az elektromos szerszámba, az növeli az elektromos áramütés veszélyét. d. Óvatosan kezelje a tápkábelt. Az elektromos kéziszerszámot soha ne vigye és ne húzza a kábelnél fogva, és a dugaszt ne a kábelnél fogva húzza ki az aljzatból. Óvja a kábelt a hőtől, olajtól, éles szegletektől, illetve mozgó alkatrészektől. A sérült vagy összegabalyodott kábel növeli az elektromos áramütés veszélyét. e. Ha a szabadban használja az elektromos szerszámot, kültéri használatra alkalmas hosszabbítókábelt vegyen igénybe. A kültéri használatra alkalmas hosszabbítókábellel csökkentheti az elektromos áramütés veszélyét. f. Ha elkerülhetetlen az elektromos szerszám nedves helyen való használata, használjon Fi-relével védett áramforrást. A Fi-relé használata csökkenti az elektromos áramütés veszélyét.

3. Személyes biztonság

a. Soha ne veszítse el éberségét, figyeljen oda arra, amit csinál, és használja a józan eszét, ha elektromos szerszámmal dolgozik. Ne dolgozzon elektromos szerszámmal, ha fáradt, kábítószert vagy alkoholt fogyasztott, illetve gyógyszer hatása alatt áll. Elektromos szerszám használata közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérüléshez vezethet. b. Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A megfelelő körülmények között használt védőfelszerelés, például porálarc, biztonsági csúszásmentes cipő, védősisak vagy fülvédő csökkenti a személyi sérülés veszélyét. c. Előzze meg a szerszám nem szándékos beindítását. Ellenőrizze, hogy a szerszám kapcsolója a ki állásban van-e, mielőtt a hálózatra vagy akkumulátorra kapcsolja, illetve kézbe veszi a szerszámot. Ha a szerszámot úgy cipeli, hogy az ujja a kapcsolón van, ill. olyan szerszámot helyez áram alá, amely be van kapcsolva, balesetet okoz(hat). d. Távolítsa el a beállításhoz használt kulcsot vagy fogót, mielőtt bekapcsolja az elektromos szerszámot. A forgó alkatrészre illesztve maradt fogó vagy kulcs személyi sérülést okozhat.40 MAGYAR e. Ne végezzen olyan mozdulatokat, amelyek kibillenthetik egyensúlyából. Mindig szilárd felületen álljon, és ügyeljen, ne veszítse el egyensúlyát. Így jobban tudja uralni a szerszámot váratlan helyzetekben. f. Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A laza öltözék, az ékszerek vagy a hosszú haj beleakadhat a mozgó alkatrészekbe. g. Ha az adott eszközhöz porelszívó vagy porgyűjtő is tartozik, akkor győződjön meg arról, hogy ezeket megfelelően csatlakoztatva, ill. ezek megfelelően működnek. Ezen eszközök használata csökkenti a porral összefüggő veszélyeket.

4. Elektromos szerszámok használata és

karbantartása a. Ne erőltesse túl az elektromos kéziszerszámot. A célnak megfelelő elektromos szerszámot alkalmazza. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat, mert azt kifejezetten az adott feladatra tervezték. b. Ne használja az elektromos szerszámot, ha a kapcsolóval nem lehet ki- és bekapcsolni. A hibás kapcsolóval rendelkező elektromos szerszámok használata veszélyes, az ilyen készüléket meg kell javíttatni. c. Csatlakoztassa le a hálózatról vagy az akkumulátorról a szerszámot, mielőtt beállítást végezne, tartozékot cserélne, vagy eltárolná azt. Ezekkel a megelőző biztonsági intézkedésekkel csökkentheti a szerszám véletlen beindításának veszélyét. d. A nem használt elektromos szerszámot tárolja olyan helyen, ahol a gyerekek nem érhetik el; és ne engedje, hogy azt olyan személyek használják, akik a szerszám használatát és ezen utasításokat nem ismerik. Gyakorlatlan felhasználó kezében az elektromos szerszám veszélyt jelent. e. Fordítson gondot az elektromos szerszám karbantartására. Ellenőrizze a mozgó alkatrészek csatlakozását és/vagy kötését, ellenőrizze az alkatrészeket törésre és más olyan sérülésekre, amelyek befolyásolhatják az elektromos eszköz működését. Ha sérült a szerszám, használat előtt javíttassa meg. A nem megfelelően karbantartott elektromos szerszámok sok balesetet okoznak. f. A vágószerszámok mindig tiszták és élesek legyenek. A megfelelően karbantartott éles vágószerszám kisebb valószínűséggel szorul be, és jobban kontrollálható. g. Az elektromos szerszámot, tartozékokat és szerszám befogókat a használati utasításnak megfelelően használja, a munkakörülmények és az elvégzendő feladat fi gyelembe vételével. Az elektromos szerszám rendeltetésétől eltérő használata veszélyhelyzetet teremthet.

a. A szerszámot képzett szakemberrel szervizeltesse, és csak eredeti cserealkatrészeket használjon fel. Ezzel biztosíthatja az elektromos szerszám folyamatos biztonságos üzemelését. Az elektromos szerszámokra vonatkozó további speciális biztonsági utasítások Figyelmeztetés! További biztonsági utasítások csiszoláshoz, köszörüléshez, drótkefézéshez, polírozáshoz és vágáshoz. Ez az elektromos szerszám csiszoláshoz, köszörüléshez, drótkefézéshez, polírozáshoz és vágáshoz alkalmas. Olvassa el az összes utasítást, specifi kációt és tekintse meg az összes ábrát, amit ehhez az elektromos szerszámhoz mellékeltünk. A lent felsorolt összes utasítás be kell tartani. Az utasítások fi gyelmen kívül hagyása elektromos áramütés veszélyével járhat vagy tüzet és/vagy súlyos balesetet okozhat. Az elektromos szerszám rendeltetéstől eltérő használata jelentős kockázatokkal és személyi sérülés veszélyével jár. Soha ne használjon olyan tartozékokat a szerszámhoz, amit a szerszám gyártója nem javasol. Az a tény, hogy a tartozékot csatlakoztatni lehet az elektromos szerszámhoz nem jelenti azt, hogy annak használata biztonságos. A tartozék engedélyezett sebességének egyenlőnek kell lennie az elektromos szerszám maximális sebességével vagy azt meg kell haladnia. Az olyan tartozékok, amelyeket az engedélyezett sebességüknél gyorsabban használunk eltörhetnek és elrepülhetnek. A tartozék külső átmérőjének és vastagságának az elektromos szerszámnál megadott engedélyezett tartományba kell esnie. A nem megfelelő méretű tartozékokat nem lehet megfelelően irányítani vagy azok ellen megfelelően védekezni.41 MAGYAR Bármely tartozék befogópofájának, befogótüskéjének vagy tengelyének megfelelően kell illeszkednie az elektromos szerszám tengelyéhez. Azok a tartozékok, amelyek befogó-bemélyedései/nyílásai nem illeszkednek tökéletesen az elektromos szerszám illesztő-alkatrészébe, excentrikusan fognak forogni, túlzott vibrációt keltenek és ezek miatt elveszíthetjük a szerszám fölött az irányítást. Soha ne használjon sérült tartozékot. Minden tartozékot ellenőrizzen a használat előtt, például a korongokat ellenőrizze kitörésekre és repedésekre, a befogópofát repedésekre, hasadásokra vagy túlzott kopásra, ill. a drótkeféket lógó vagy törött drótszálakra. Ha az elektromos szerszámot vagy annak tartozékát leejti, akkor azt ellenőrizze sérülésekre és az eszközre csak sérülésmentes tartozékot szereljen fel. A tartozék vizsgálata és felszerelése után egy percig a legmagasabb üresjárati fordulaton működtesse a szerszámot. A sérült tartozékok ezalatt a teszt alatt a leggyakrabban leválnak/széttörnek. Használjon egyéni védőfelszerelést. A munkavégzésnek megfelelően hordjon egészarcos maszkot, biztonsági védőszemüveget vagy védőszemüveget. Szükség esetén hordjon pormaszkot, hallásvédelmet, kesztyűket és munkavédelmi kötényt, amely felfogja a munkadarab kis részecskéit és a szilánkokat . A szemvédelemhez olyan védőszemüveget kell használni, amely képes az összes (és különböző fajtájú) levegőbe kerülő szilánkot és port felfogni. A pormaszknak vagy a légzőkészüléknek ki kell szűrnie a munkavégzés során keletkező port. Ha huzamosabb időn keresztül végez zajos munkát az hallássérüléshez vezethet. Tartsa a bámészkodókat megfelelő távolságban a munkaterülettől. Mindenkinek személyes védőfelszerelést kell hordania, aki belép a munkaterületre. A munkadarabról leváló szilánkok vagy a törött tartozék messze elrepülhet és súlyos sérülést okozhat, még a közvetlen munkavégzéstől jelentős távolságban is. A készüléket mindig a szigetelt markolati felületen tartsa, ha olyan munkát végez, ahol rejtett, vagy a saját vezetékével találkozhat a készülék. Élő vezetékkel való kontaktus által a készülék fém részei is vezetővé válnak, és elektromos áramütés érheti a felhasználót. Helyezze el úgy a készülék kábelét, hogy az ne kerüljön/kerülhessen a forgó tartozék útjába. Ha elveszíti a gép fölötti irányítást, akkor a gép a vezetéket elvághatja vagy felcsavarhatja és a kezét a forgó tartozék felé húzhatja. Soha ne tegye le addig az elektromos szerszámot, amíg a tartozék teljesen le nem állt. A forgó tartozék beleakadhat a munkadarab felületébe, és az elektromos kéziszerszámot kihúzhatja az Ön kezéből. Soha ne járassa az elektromos szerszámot menet közben. A forgó tartozék véletlenül elkaphatja az Ön ruházatát, és a tartozék belevághat az Ön testrészeibe. Rendszeresen takarítsa az elektromos szerszám szellőzőnyílásait. A motor ventillátora beszívhatja a port a tokba, amelynek (ill. a fémporoknak a) túlzott lerakodása elektromos kockázatokkal járhat. Soha ne használja az elektromos szerszámot gyúlékony anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat. Soha ne használjon olyan tartozékokat, amelyek folyadékhűtést igényelnek. A víz vagy más hűtőfolyadékok használata halálos áramütést vagy elektromos balesetet okozhat. Megjegyzés: A fönti fi gyelmeztetés nem vonatkozik olyan elektromos szerszámokra, amelyeket kifejezetten folyadékrendszerben való használatra terveztek. A szerszám visszarúgása és az ehhez kapcsolódó fi gyelmeztetések A visszarúgás alatt a beszorult vagy egyenetlen forgókorong, befogópofa, acéldrót-kefe vagy más tartozék hirtelen mozgását, reakcióját értjük. A beszorulás vagy az egyenetlenség miatt a forgó tartozék nagyon gyorsan lelassulhat, amelynek hatására az irányíthatatlan elektromos szerszám a tartozék forgásával ellentétes irányba indulhat el az elakadási ponttól. Példa: ha a tisztítókorong egyenetlen vagy az beszorul a munkadarabba, akkor annak éle jobban belevág a munkadarab felületébe, aminek hatására a korong kijöhet a vágatból és visszarúghat. A korong elindulhat a kezelő felé, de azzal ellentétes irányban is - a beszorulás pillanat mozgási irányának függvényében. A tisztítókorong ilyen körülmények között el is törhet. A visszarúgás a szerszám rendeltetéstől eltérő vagy helytelen használat vagy munkakörülmények42 MAGYAR következménye, de elkerülhető az alábbi megfelelő óvintézkedések betartásával. Tartsa az elektromos szerszámot szorosan a kezébe és azt irányítsa úgy a testéhez és a karjaihoz képest, hogy az meg tudja tartani az ilyen visszarúgások során. Ha a gép fel van szerelve segéd-fogantyúval is (másodlagos fogantyúval) akkor azt is tartsa, hogy az ilyen visszarúgások és az indítás során keletkező nyomatékváltozások során is biztosan tartsa a szerszámot a kezében. A kezelő reagálhat a nyomatékváltozásokra és a visszarúgásokra, ha azokra megfelelően felkészült (megtette a szükséges óvintézkedéseket). Soha ne helyezze a kezét közel a forgó tartozékhoz. A tartozék egy visszarúgás során az Ön keze felé is elindulhat. Soha ne helyezkedjen úgy, hogy az elektromos szerszám az ilyen visszarú- gás során az Ön teste felé induljon el. A visszarúgás során a szerszám a beszorulás pontjától a korong forgásával ellentétes irányba fog elindulni. Különösképpen legyen óvatos, ha a munka során egy sarkon, éles éleken stb. dolgozik. Kerülje a tartozék felesleges mozgatását (ugráltatását) és hogy azon egyenetlenségek képződjenek. A sarkok, az éles élek miatt vagy az ugráltatás során a forgó tartozék könnyen egyenetlenné válhat, amelynek hatására elvesztheti az eszköz felett az irányítást vagy az visszarúghat. Soha ne helyezzen a készülékre fűrészláncot, famarásra alkalmas fűrészlapot, vagy fogazott fűrészlapot. Az ilyen lapok gyakori visszarúgást okozhatnak és elveszítheti az eszköz felett az irányítást. A köszörüléssel és vágókorongos vágás- sal kapcsolatos további munkavédelmi utasítások A köszörüléssel és a vágókorongos vágással kapcsolatos további munkavédelmi utasítások Csak a szerszámhoz ajánlott típusú ko- rongokat használjon, a kiválasztott korong- hoz tervezett speciális védőburkolattal. Azok a korongok, amelyeket nem vettek fi gyelembe a szerszám tervezésénél, nem biztonságosak és nincs megfelelő védőeszköz hozzájuk. A védőburkolatot jól kell rögzíteni a szerszámra és a maximális biztonság érdekében a úgy kell beállítani, hogy a ko- rong minél kisebb része legyen szabadon a kezelő felé. A védőburkolat segít megvédeni a kezelőt a korong letöredező darabjaitól és a korong véletlen megérintésétől. A korongokat csak ajánlott alkalmazási területeiken szabad használni. Például: ne használja a vágókorongot köszörülésre. A vágókorong perifériás köszörülésre alkalmas, az ilyen korongok a rájuk gyakorolt oldalirányú nyomás hatására összeroppanhatnak. Mindig sértetlen, a kiválasztott korong méretének és alakjának megfelelő leszorító karimát alkalmazzon. A megfelelő szorítókari- ma támasztja a korongot, így csökkenti a korong törésének lehetőségét. A vágókorong karimája különbözhet a csiszolókorong karimájától. Ne használja nagyobb szerszámok leko- pott korongjait. A nagyobb szerszámokhoz alkalmas korongok esetleg nem felelnek meg a kisebb szerszám nagyobb sebességének és szétrobbanhatnak. A vágókorongos vágással kapcsolatos további munkavédelmi utasítások: Ügyeljen, hogy a vágókorong ne "szoruljon be", és ne alkalmazzon túlzott nyomást. Ne próbáljon túl nagy mélységű vágást végezni. Ha túl nagy erővel nyomja a korongot, fokozza annak terhelését, ezért könnyebben megtörhet vagy megszorulhat a vágatban, és nő a visszarúgás, illetve a korong eltörésének veszélye. Ne álljon egyvonalba a forgó tárcsával vagy közvetlenül mögé. Amikor a tárcsa a munkavégzés helyén az Ön testétől elfelé mozdul, egy esetleges visszarúgás a forgó tárcsát és a szerszámot közvetlenül Ön felé viszi. Amikor a tárcsa megszorul vagy valamilyen okból megszakítja a vágást, kapcsolja ki a szerszámot és tartsa mozdulatlanul amíg teljesen leáll. Soha ne próbálja a mozgó vágókereket eltávolítani a vágatból, mert visszarúghat a szerszám. Vizsgálja meg a tárcsa megszorulásának okát, és tegye meg a szükséges intézkedéseket, hárítsa el az okot. Ne indítsa újra a vágást, ha a korong a munkadarabban van. Várja meg, amíg a tárcsa eléri a teljes sebességet, ezután óvatosan illessze vissza a vágatba. A tárcsa megszorulhat, kiugorhat fölfelé vagy visszarúghat, ha a szerszámot a munkadarabban indítja el. Támassza alá a táblákat, illetve a túl nagy munkadarabokat, hogy csökkentse a tárcsa becsípődésének és a visszarúgásnak az esélyét. A nagy munkadarabok már saját súlyuktól deformálódnak. A munkadarabot a vágási vonal43 MAGYAR közelében kell alátámasztani, illetve két végén a vágótárcsa mindkét oldalán. Szenteljen különös fi gyelmet az “u-alakú” vágásnak álló falaknál vagy egyéb nem átlátható daraboknál. A tárcsa belevághat a gáz- vagy vízcsövekbe, elektromos vezetékekbe vagy más tárgyakba, amelyek visszarúgást okozhatnak. Speciális biztonsági utasítások a csiszo- láshoz Ne használjon túl nagy méretű csiszolókorongot. A csiszolópapír kiválasztásánál kövesse a gyártó ajánlásait. A csiszolólapon túlnyúló nagy csiszolópapír fokozza a szakadás veszélyét és a csiszolókorong elszakadhat, csorbulhat, illetve ez visszarúgást is okozhat. Speciális biztonsági utasítások polírozáshoz Ne hagyja, hogy a polírozó korong laza részei szabadon forogjanak. Szorítsa le vagy vágja le a lazán lógó szálakat. A laza és forgó szálak az ujjaiba gabalyodhatnak vagy kicsorbíthatják a munkadarabot. A drótkefés műveletekkel kapcsolatos speciális munkavédelmi utasítások Legyen óvatos, mert a drótszálak a keféről rendes használat során is leválhatnak. Soha ne terhelje túl a drótszálakat azzal, hogy a kefét túlzott erővel nyomja. A drótszálak könnyen behatolhatnak/átbökhetik a vékony ruházatot és/vagy bőrt. Ha a drótkefés munkához a védőeszköz használata ajánlott, akkor ne engedje, hogy a drótkefe hozzáérjen a védőeszközhöz. A drótkefés korong átmérője megnövekedhet munka során a terhelés és a centrifugális erők hatására. Mások biztonsága A készüléket nem korlátozott fi zikai, érzékelési, mentális képességekkel rendelkező vagy gyakorlatlan személyek (beleértve a gyermekeket is) számára tervezték; kivétel ha számukra a szerszám használatához a biztonságukért felelős személy felügyeletet és tájékoztatást biztosít. A gyerekeket felügyelni kell, nehogy játszanak a szerszámmal. Rezgés A műszaki adatlapon és a megfelelőségi nyilatkozatban feltüntetett vibrációs kibocsátási értékeket az EN 60745 szabványnak megfelelően mérték, és alkalmasak különböző szerszámok értékeinek összehasonlítására. A feltüntetett vibrációs kibocsátási értékek szintén felhasználhatók előzetes expozíciós felmérésekhez. Figyelmeztetés! A vibrációs kibocsátási értékek az elektromos szerszám tényleges használata közben a feltüntetett értéktől különbözhetnek a szerszám használatának függvényében. A vibrációs értékek az itt feltüntetett szint fölé is emelkedhetnek. A 2002/44/EK által a géppel rendszeresen dolgozók számára megkövetelt szükséges biztonsági intézkedések meghatározásához végzett vibrációs expozíció felmérése során az expozíció felbecsülésénél tekintetbe kell venni a tényleges használati körülményeket, illetve, hogy a szerszámot milyen módon használják, beleértve, hogy fi gyelembe kell venni a munkafolyamat minden részét, pl. azokat az időszakokat, amikor a szerszám ki van kapcsolva vagy üresen fut a napi expozíciós idő mellett. Címkék a szerszámon Figyelmeztetés! A sérülések elkerülése érdekében a felhasználó köteles elolvasni a kezelési útmutatót. A szerszám használata közben viseljen védőszemüveget. A szerszám használata közben viseljen fülvédőt. Elektromos biztonság A szerszám kettős szigetelésű; ezért nincs szükség földelő vezetékre. Mindig ellenőrizze, hogy a szerszám adattábláján megadott feszültség egyezik-e a hálózati feszültséggel. Ha a tápkábel sérült, hivatalos Black & Decker szervizben kell kicserélni a veszélyek elkerülése végett. Csomag Tartalma A szerszám az alábbi tartozékok némelyikét vagy valamennyit tartalmazza:

1. Ki- és bekapcsoló

3. Orsóretesz (Tengelyrögzítés)

MAGYAR Összeszerelés Figyelmeztetés! Összeszerelés előtt ellenőrizze, hogy a szerszám ki van-e kapcsolva, és ki van-e húzva a konnektorból. A védőburkolat fel- és leszerelése (A & B ábra) A szerszám kizárólag köszörülési munkákhoz alkalmazható védőburkolattal rendelkezik. Ha vágási műveletet végez vele, ehhez megfelelő védőburkolatot kell felszerelnie. A vágási műveletekhez alkalmas védőburkolat cikkszáma: 1004484-00, a Black & Decker szervizekben szerezhető be. Felszerelés Helyezze a szerszámot egy asztalra a kihajtótengelyel (5) fölfelé. Helyezze a rugós alátétet (6) a kihajtótengelyre és helyezze el a felfekvő felületen (7). Tegye a védőburkolatot (4) a szerszámra az ábra szerint Helyezze a karimát (8) a kihajtótengelyre úgy, hogy a kiemelkedések a védőburkolat felé nézzenek. Ellenőrizze, hogy a felfekvő felület furatai egyvonalba esnek a csavarok helyével a karimán. Rögzítse a karimát a csavarokkal (9). Ellenőrizze, hogy a csavarok teljesen meg vannak-e húzva és hogy a védőburkolatotot el lehet-e fordítani. Eltávolítás Csavarhúzóval hajtsa ki a csavarokat (9). Vegye le a karimát (8), a védőburkolatot (4) és a rugós alátétet (7). Tárolja gondosan őket. Figyelmeztetés! Soha ne használja a szerszámot védőburkolat nélkül. Az oldalfogantyú felszerelése Csavarja be az oldalfogantyút (2) a szerszám egyik e célt szolgáló furatába. Figyelmeztetés! Mindig használja az oldalfogantyút. A csiszoló és a vágókorongok fel- és leszerelése (C -E ábra) Mindig a célnak megfelelő korongot alkalmazza. Mindig a megfelelő belső és külső átmérőjű korongot használjon (lásd a műszaki adatokat). Felszerelés Az előbbiek szerint szerelje fel a védőburkolatot. Helyezze fel a belső karimát (10) a tengelyre (5) az itt bemutatott módon (C ábra). Ellenőrizze, hogy a karima helyesen van elhelyezve a tengely lapos oldalán. Helyezze fel a korongot (11) a tengelyre (5) az itt bemutatott módon (C ábra). Ha a korong középső része kiemelkedik (12), ellenőrizze, hogy a kiemelkedő rész befelé néz-e. Ellenőrizze, hogy a korong megfelelően van-e elhelyezve a belső karimán. Tegye a külső karimát (13) a tengelyre. Amikor csiszolókorongot szerel fel, a külső karima kiemelt középső része a korong felé kell, hogy nézzen (D ábra A). Amikor vágókorongot szerel fel, a külső karima kiemelt középső része a koronggal ellentétes irányba kell, hogy nézzen (B ábra D). Tartsa lenyomva a tengelyrögzítőt (3) és szorítsa rá a külső karimát a körmöskulccsal (14) (E ábra). Eltávolítás Tartsa lenyomva a tengelyrögzítőt (3) és lazítsa meg a külső karimát (13) a körmöskulccsal (14) (E ábra). Vegye le a karimát (13) és a korongot (11). A csiszolókorong fel- és leszerelése (E & F ábra) Csiszoláshoz csiszolótányérra van szükség. A csiszolótányér megvásárolható Black & Decker kereskedőjénél mint tartozék. Felszerelés Helyezze fel a belső karimát (10) a tengelyre (5) az itt bemutatott módon (F ábra). Ellenőrizze, hogy a karima helyesen van elhelyezve a tengely lapos oldalán. Tegye a csiszolótányért (15) a tengelyre. Tegye a csiszolókorongot (16) a csiszolótányérra. Helyezze a külső karimát (13) a tengelyre úgy, hogy a kiemelkedő középső rész a koronggal ellentétes irányba nézzen. Tartsa lenyomva a tengelyrögzítőt (3) és szorítsa rá a külső karimát a körmöskulccsal (14) (E ábra). Ellenőrizze, hogy a külső karima helyesen van-e elhelyezve és a csiszolókorong erősen be van-e szorítva. Eltávolítás Tartsa lenyomva a tengelyrögzítőt (3) és lazítsa meg a külső karimát (13) a körmöskulccsal (14) (E ábra). Vegye le a külső karimát (13), a csiszolókorongot (16) és az csiszolótányért (15). Maradványkockázatok A biztonsági fi gyelmeztetésekben ismertetett kocká- zatok mellett más kockázatok is jellemezhetik a sz- erszám használatát. Ezek a kockázatok a szerszám rendeltetéstől eltérő, huzamos, stb. használatából adódhatnak. Még a vonatkozó biztonsági utasítások45 MAGYAR betartása és a védőeszközök alkalmazása mellett sem kerülhetők el bizonyos maradványkockázatok. Ezek például a következők: A forgó/mozgó alkatrészek megérintése által okozott sérülés. Az alkatrészek, vágólapok, tartozékok cseréje által okozott sérülés. A szerszám huzamos használata által okozott egészségkárosodás. Bármely szerszám huza- mosabb ideig való használata esetén tartson rendszeres munkaszüneteket. Halláskárosodás. A szerszám használata közben keletkezett por belégzése miatti egészségkárosodás (például famunkáknál, különös tekintettel a tölgy, bükk és MDF anyagokra). Használat Figyelmeztetés! Hagyja a szerszámot saját tempójában működni. Ne terhelje túl. Óvatosan vezesse a kábelt, nehogy véletlenül elvágja. Készüljön fel arra, hogy amikor a köszörülő- vagy vágókorong hozzáér a munkadarabhoz, szikrázást tapasztal. Mindig úgy irányítsa a szerszámot, hogy a védőburkolat optimálisan védje a köszörülő- vagy vágókorongtól. Ki- és bekapcsolás Bekapcsoláshoz tolja előre a ki/be kapcsológombot (1). Megjegyzendő, hogy a szerszám a gomb felengedése után tovább forog. Kikapcsoláshoz nyomja le a ki/be kapcsológomb hátsó részét. Figyelmeztetés! Soha ne kapcsolja ki a gépet terhelés közben. Javaslatok az optimális használathoz Egyik kezével erősen tartsa a szerszámot az oldalfogantyúnál, a másikkal pedig a főfogantyúnál. Köszörüléskor mindig kb. 15° -os szögben tartsa a szerszámot a munkadarabhoz. Karbantartás Az Ön Black & Decker szerszámát minimális karban- tartás melletti hosszú távú használatra terveztük. A folyamatos kielégítő működés feltétele a megfelelő gondozás és rendszeres tisztítás. Figyelmeztetés! A hálózati/ akkumulátoros készülék karbantartása előtt: Kapcsolja ki és húzza ki a konnektorból a gépet. Vagy kapcsolja ki és vegye le az akkumulátort róla, ha az különálló akkumulátorral működik. Vagy hagyja teljesen lemerülni az akkumulátort, ha az a géppel egybe van építve, majd ezután kapcsolja ki. Az akkumulátortöltőt tisztítás előtt csatlakoztassa le a hálózatról. A töltő a rendszeres tisztításon kívül nem igényel más karbantartást. Puha kefével vagy száraz törlőkendővel rendszeresen tisztítsa meg a gép/töltő szellőzőnyílásait. A motorburkolatot nedves ruhával tisztíthatja. Ne használjon súrolószert vagy oldószer alapú tisztítószereket. Rendszeresen nyissa ki a tokmányt (ha van rajta) és ütögesse meg, hogy a belsejéből kihulljon a por. A környezet védelme Elkülönítve gyűjtendő. A termék nem kezelhető normál háztartási hulladékként. Ha egy nap úgy találja, hogy az Ön Black & Decker szerszáma cserére szorul vagy a továbbiakban nincs rá szüksége, ne dobja ki a háztartási hulladékkal együtt. Gondoskodjék elkülönített kezeléséről. A használt termékek és a csomagolás elkülönített kezelése lehetővé teszi az anyagok újrafelhasználását. Az újrafelhasznált anyagok alkalmazása segít megelőzni a környezetszennyezést és csökkenti a nyersanyagszükségletet. A helyi rendelkezések intézkedhetnek az elektromos termékek háztartási hulladéktól elkülönített gyűjtéséről a helyi hulladékgyűjtő helyeken, illetve olyan értelemben, hogy a helyi kereskedőnek kell gondoskodnia a termék visszavételéről új termék vásárlásakor. A Black & Decker lehetőséget biztosít a Black & Decker termékek gyűjtésére és újrafeldolgozására, ha azok elérték élettartamuk végét. E szolgáltatás igénybevételéhez kérjük, vigye vissza a terméket bármely szerződéses szervizképviseletünkbe, ahol vállalatunk képviseletében gondoskodnak annak elkülönített összegyűjtéséről. Az Önhöz legközelebb eső hivatalos márkaszervizt a kézikönyvben megadott helyi Black & Decker képviselet segítségével érheti el. Emellett a szerződött Black & Decker szervizek listája, illetve az eladásutáni szolgáltatásaink és azok elérhetőségének részletes ismertetése a következő internetes címen megtalálható: www.2helpU.com46 MAGYAR Műszaki adatok AST6

Felvett teljesítmény W701 701 Üresjárati fordulatszám min

10,000 10,000 Tárcsaméret mm 115 115 Tárcsafurat mm 22 22 Maximális tárcsavastagság csiszolókorong mm 6 6 vágókorong mm 3.5 3.5 Kihajtó tengely mm M14 M14 Tömeg kg 2.1 2.1 CD110

Felvett teljesítmény W701 710 Üresjárati fordulatszám min

10,000 10,000 Tárcsaméret mm 100 115 Tárcsafurat mm 16 22 Maximális tárcsavastagság csiszolókorong mm 6 6 vágókorong mm 3.5 3.5 Kihajtó tengely mm M10 M14 Tömeg kg 2.1 2.1 A hangnyomásszint az EN60745 szabvány szerint: Hangnyomás (L

) 102 dB(A), toleranciafaktor (K) 3 dB(A) Vibrációs összérték (triax vektorösszeg) az EN 60745 szerint: Köszörülés (a h,AG ) 7 m/s

CE megfelelőségi nyilatkozat GÉPI BERENDEZÉSEKRE VONATKOZÓ IRÁNYELV

AST6, CD105, CD110, CD115

Black & Decker kinyilvánítja, hogy a "Műszaki adatok" részben ismertetett termékek megfelelnek a következő irányelveknek és szabványoknak: 2006/42/EC, EN60745-1, EN60745-2-3 Ha további információra lenne szüksége, lépjen kapcsolatba Black & Decker vállalattal a következőkben megadott elérhetőségeken, ill. lásd az elérhetőségeket a kézikönyv hátoldalán. Az aláírás tulajdonosa a műszaki adatok összeállításáért felelős személy; nyilatkozatát a Black & Decker vállalat nevében adja. Kevin Hewitt Alelnök, Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Egyesült Királyság

Garancia határozat A Black & Decker elhivatott a termékei minősége iránt, és kiterjesztett garanciát kínál. Ez a garan- ciahatározat csak kiegészíti és semmi esetre sem befolyásolja hátrányosan az Ön törvényes jogait. A garancia az Európai Unió tagállamai területén, valamint az Európai Szabadkereskedelmi Társulás (EFTA) területén érvényes. Ha egy Black & Decker termék anyag- vagy gyártási hiba, illetve nem megfelelőség miatt meghibásodik, a vásárlás dátumától számított 24 hónapig a Black & Decker garanciát vállal a hibás alkatrészek cse- réjére, a szokásos igénybevételnek kitett termékek javítására, illetve az ilyen termékek kicserélésére, hogy ügyfeleinek a lehető legkisebb kellemetlensé- get okozza az alábbi feltételekkel:

• A terméket nem használták kereskedelmi, ipari alkalmazásokhoz, és nem adták bérbe.

• A terméket rendeltetésszerűen és körültekintő- en használták.

• A termék nem idegen tárgyaktól, szennyező- déstől vagy külső behatástól sérült meg.

• A termék javítására nem tett kísérletet olyan személy, aki nem tartozik a hivatalos szerviz vagy a Black & Decker szervizszemélyzet tagjai közé.47 MAGYAR A garancia érvényesítéséhez az eladónak vagy a hivatalos szerviznek be kell nyújtani a vásárláskor kapott számlát. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi Black & Decker szerviz- be, melyekről a vevőszolgálaton érdeklődhet. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: www.2helpU.com. A következő meghibásodások esetén a garancia kizárt: Elhasználódott, illetve károsodott kések, és a hálózati kábel. Azok az alkatrészek, amelyek a normál használat során elkopnak. Azok a meghibásodások, amelyek a szaksze- rűtlen kezelésből eredtek. Azok a hibák, amelyek a kezelési útmutató be nem tartásából eredtek. Kizárólag csak eredeti Black & Decker tartozé- kok és alkatrészek alkalmazhatók. Ellenkező esetben teljesítménycsökkenés léphet fel, és a gép elveszti a garanciát. Ha garanciális igénye van, feltétlen mellékelje a jótállási jegyet és a vásárlási okmányokat (számlát).48 MAGYAR BLACK & DECKER

GARANCIÁLIS FELTÉTELEK

Gratulálunk Önnek ennek az értékes Black & Decker készülék megvásárlásához. Azon termékeinkre, amelyet fogyasztói használat keretében háztartási, hobby célra vásárolnak 24 hónap jótállást biztosítunk. A termék iparszerű használatra nem alkalmas! A jótállás a fogyasztó törvényből eredő jogait nem érinti.

1) Black & Decker kötelezettséget vállal arra, hogy a

garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. Korm. rend. szerint végzi. a) A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg. b) Vásárláskor az eladónak a garanciakártyán fel kell tüntetnie a vásárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra. c) Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek. d) A jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótállási jegy érvénytelenségét vonja maga után. e) Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, térítés ellenében tudunk pótolni! f) A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötele zettségvállalás érvényességét.

2) Nem terjed ki a garancia:

a) Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. (A rendelte téssel ellentétes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!) b) Az olyan károsodásokra, amelyek a szerszámok iparszerű (professzionális), közületi, valamint kölcsönzési felhasználása miatt keletkeztek. c) Azon alkatrészekre, amelyeknél a meghibá sodás garanciaidőn belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemelte tés mellett az alkatrészek természetes elhaszná ló dása, kopása következtében állt elő. (ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrészlánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl.) d) A készülék túlterhelése miatt jelentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek. e) A termék nem hivatalos szervizben történt javításából eredő hibákra. f) Az olyan károsodásokra, amelyek nem eredeti Black & Decker kiegészítő készülékek és tartozékok használatából adódnak.

3) A fogyasztó a kijavítás iránti igényét a forgalmazónál,

illetve a jótállási jegyen feltüntetett javítószolgálatnál érvényesítheti.

• Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely alatt a fogyasztó a terméket nem tudta rendeltetésszerűen használni.

• A jótállási és szavatossági jogok érvényesíthe- tőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) esetén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biztosítunk. Ezek a következők: motor illetve állórész, forgórész, elektronika.

• Ha a fogyasztási cikk a vásárlástól (üzembe helyezéstől) számított három munkanapon belül meghibásodik, a fogyasztó kérheti annak kicserélését feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. A Black & Decker Hungary Kft. a meghibásodás okának feltárása céljából fenntartja a jogot a hibás termék bevizsgálására. Amennyiben a reklamáció alkalmával a meghibásodás garanciális voltáról nem nyilatkozunk, úgy 72 órán belül kell értesítenünk a vásárlót a reklamáció intézésének módjáról. Ha a csere nem lenne lehetséges, műszakilag hasonló készülék kerül felajánlásra, vagy visszafi zethető a vételár. Amennyiben a hiba keletkezése, ténye, jellege, (pl. rendeltetésellenes használat, stb.) miatt vita merül fel, a Fogyasztó szakvéleményt kérhet a Fogyasztóvédelmi Főfelügyelőségtől. A szakvélemény térítésköteles és nem kötelező érvényű a Forgalmazó számára.

4) Garanciális javítás esetén a szerviznek a garancia kártyán

az alábbi adatokat kell feltüntetnie: - a garanciális igény bejelentésének dátumát, - a hiba rövid leírását, - a javítás módját és időtartamát, - a készülék visszaadásának időpontját, - javítás időtartamával meg-hosszabbított új garanciaidőt.

5) Arra törekszünk, hogy szervizhálózatunkon keresztül

kiváló javítószolgáltatást, zökkenőmentes alkatrészellátást, és széles tartozékpalettát biztosítsunk.

6) A fogyasztót a Polgári Törvénykönyvről szóló 1959. évi

IV. törvény 306-310. §-aiban, valamint a 49/2003. (VII. 30.)
