Termék típusa	Olajradiátor
Márka	DeLonghi
Modell	G011225R
Teljesítmény	3 fokozat: alacsony, közepes, magas (IHS funkcióval)
Termosztát	Automatikus kikapcsolás és fagyvédő funkció (kb. 5°C)
Időkapcsoló	24 órás időzítő 15 perces állítófülekkel
Gyorsfűtési rendszer	Azonnali Fűtési Rendszer (IHS) gyors és csendes fűtéshez
Billenésvédelem	Billenéskapcsoló (modelltől függően: ellenőrizze az adattáblát)
Tápellátás	220-240 V földelt csatlakozóval
Üzembe helyezés	Használja maximális teljesítményen 2 órán át, közben szellőztesse a helyiséget
Karbantartás	Porolja le puha, száraz ruhával; szükség esetén porszívóval
Tisztítás	Ne használjon súrolóport vagy oldószert
Olaj	Pontos olajmennyiség; nyitás csak a gyártó számára
Méretek	A használati útmutatóban nem szerepel
Súly	A használati útmutatóban nem szerepel
Használati terület	Legalább 4 m²-es helyiség; ne fedje le a készüléket
Tápkábel	Hossza nem meghatározott; ne helyezze forró felületekre
Görgők	Szerelés tartozék: 2 első görgő szemcsavarral, 2 hátsó görgő
Használati pozíció	Csak függőlegesen
Javíthatóság	Alkatrészek: kábel, kapcsolók, termosztát; javítás hivatalos szerviz által

Gyakran ismételt kérdések - G011225R DELONGHI

Miért bocsát ki szagot a radiátor az első használatkor?

Ez normális. Működtesse a készüléket maximális teljesítményen legalább 2 órán át, közben szellőztesse a helyiséget, hogy eltűnjön az új készülék szaga.

A radiátor recsegő hangot ad ki, ez normális?

Igen, a recsegés normális az első bekapcsoláskor a komponensek hőtágulása miatt.

Hogyan kell beprogramozni a 24 órás időzítőt?

Forgassa el az időkapcsoló számozott tárcsáját, hogy a jelenlegi idő egy vonalba kerüljön a jelöléssel. Nyomja be a állítófüleket a középpont felé a fűtési időszakok beállításához (minden állítófül = 15 perc). Programozás nélküli használathoz nyomja be az összes állítófület.

Hogyan aktiválhatom a fagyvédő funkciót?

Állítsa a termosztátot a * (fagyvédő) állásba, és nyomja be az I és II kapcsolókat. A készülék ekkor körülbelül 5°C hőmérsékletet tart a fagyás elkerülése érdekében.

Használhatom a radiátort a fürdőszobában?

Nem, ne használja kádak, zuhanyzók, mosdók vagy medencék közelében. Tartsa be a biztonsági távolságokat.

Hogyan tisztítsam az olajradiátort?

Húzza ki a készüléket, és várja meg, amíg lehűl. Használjon puha, száraz ruhát a por eltávolításához. Lerakódásokhoz használjon porszívót. Soha ne használjon súrolószert vagy oldószert.

Mit tegyek, ha a radiátor nem kapcsol be?

Ellenőrizze, hogy a csatlakozó be van-e dugva, és a termosztát nincs-e a minimális állásban. Ha a készülék billenéskapcsolóval rendelkezik, győződjön meg arról, hogy függőleges helyzetben van.

Száríthatok ruhát a radiátoron?

Nem, soha ne használja ruha szárítására, és ne helyezze a tápkábelt forró elemekre.

Hogyan szereljem fel a görgőket?

Helyezze a görgőket a kis láb tengelyére, amíg kattanást nem hall. Rögzítse a kis lábat a radiátor elejére a szemcsavarokkal. A hátsó görgőkhöz helyezze fel az acél tengelyre, majd illessze a tengelyt a hátsó tartóba.

Mit tegyek meghibásodás vagy javítás esetén?

Soha ne nyissa fel a készüléket saját maga. Vegye fel a kapcsolatot a vevőszolgálattal vagy szakképzett szakemberrel. A kábel cseréjét a gyártónak kell elvégeznie.

HASZNÁLATI ÚTMUTATÓ G011225R DELONGHI

Kezelésiutasítás Elektromos olajradiátor 49

fig.1

fig.2

fig. 3

1

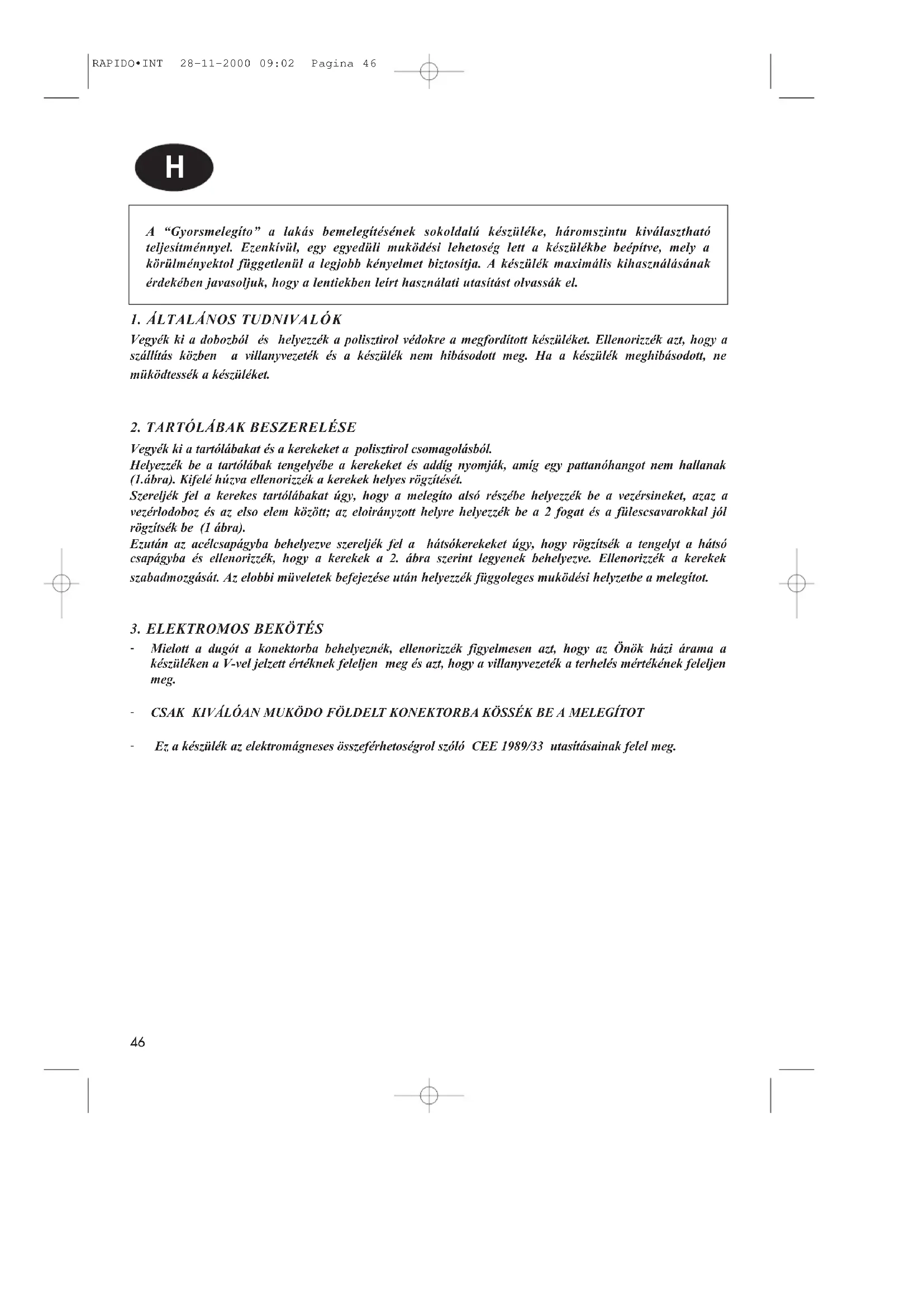

A "Gyorsmelegito" a lakás bemelegitésenek sukoldalu készüleke, haromszintu kivalaszthato teljesitménynel. Ezenkivül, egy egyediül muködési lehetoseg leett a készülekbe beepitve, mely a korulmenyektol fuggetlenül a legjobb kenyelmet biztositja. A készülek maximális kihasznalásanak erdekében javasoljuk, hogy a lentiekben leirt hasznalati utasitást olvassák el.

1. ALTALÁNOS TUDNIVALÖK

Vegyek ki a dobozbol es helyezek a polisztirov vedokre a megforditott keszuleket. Ellenorizzek azt, hogy a szallitas kozben a villanyvezetek es a kszulek nem hibasodott meg. Ha a kszulek meghibasodott, ne mukodtessek a kszuleket.

2. TARTOLABAK BESZERELESE

Vegyek ki a tartolabakat es a kerekeket a polisztirol csomagolasbol.

Helyezzek be a tartolabak tengelyebe a kerekeket es addig nyomjak, amig egy pattanohangot nem hallanak (I.abra). Kifelé huzva ellenorizzek a kerekek helyes rozgitset.

Szereljek fel a kerekes tartolabakat uy, hagy a melegito also reszbe helyezzek be a gezersineket, azaz a vezerlodoboz es az else elem kozott; az eloiranyzott helyre helyezzek be a 2 fogat es a fulescsavarokkal jol rogzitsek be (1 abra).

Ezutan az acelcsapagyba behelyzeve szereljek fel a hatsokerekeket ugy, hogy rogzitsek a tengelyt a hatso csapagyba es ellenorizzek, hogy a kerekek a 2. abra szerint legyenek behelyzeve. Ellenorizzek a kerekek szabadmogasat. Az elobbi muveletek befejezese utan helyezbek fuggoleges mukodesi helyzethe a melegitot.

3. ELEKTROMOS BEKÖTÉS

• Mielott a dugôt a konektorba behelyeznék, ellenorizzek figyelmesen azt, hogy az Onok házi árama a keszüleken a V-vel jelzett ertéknek feeljen meg és azt, hogy a villanyvezetek a terheles mertékenek feeljen meg.
  CSAK KIVALOAN MUKODO FOLDELT KONEKTORBA KOSSEK BE A MELEGITOT
• Ez a keszülek az elektromagneses összeférhetosegrol szolé CEE 1989/33 utasitásinak fele meg.

4. MUKODESI ES HASZNALATI UTASITAS

A keszülek egy különleges gyorsmelegito fungkióval van ellátv, mely a "Instant Heating System".
Az "Instant Heating System" mukodesbe helyez egy jarulekos exkluziv melegitot, mely lehetovc teszi az Onok kornyezetenek gyors es zaj nelkiull bemelegitset.
A 3. abrán jelzett rajz szerint, az IHS gomb benyomásával lehet ezt a funkciot muködésbe helyezni.

Bekapcsolás

Helyezzek a villanydogot a konektorba; maximalis helyzethe csavarjak el ahofokszabalyzot, azaz addig amig meg nem all; az abran jelzett modon kapcsoljak be a kapcsolokkal a melegitot.

A.P"hofokszabalyzo beallitasa

Amikor a kornyezetuk elerte a kivant homersekletet, akkor lassan csavejarak el a P hofokszabalyzo gombjat (3. abra) az oramutato jarasaval ellenes iranyban, addig amig egy kattano hangot hallanak (azaz addig, amig az ego jelzo kikapcsolodik), de vigyazzanak ne csavejarak tovabb a kapcsolot! Az igy beallitott homerseklet automatikusan rogztodik es a hofokszabalyzo allanandoan megartja ezt a helyzetet.

Fagyasetleni mukodes (anti-frost)

A * helyzetu hofokszabályzóval es az | es II Kapcsolót benyomva, a keszülek körültelül 5°C-on tartja a környezet homérsekletét és minimális energiaval gátolja a fagyasztást.

Kapcsoló Akti v helyzet	muködés Muködési mödszer
0 MAX	A normalis bemelegitéshez minimális Ebben a helyzetben lehetoség van az teljesitménnyel az l gombot kell benyomni Anti-frost muködés bekapcsolására
0 MAX	A normalis bemelegitéshez minimális Ebben a helyzetben lehetoség van az teljesitménnyel a ll gombot kell benyomni Anti-frost muködés bekapcsolására
0 MAX	A normalis bemelegitéshez maximális Ebben a helyzetben lehetoség van az teljesitménnyel az l és ll gombot kell benyomni Anti-frost muködés bekapcsolására
0 MAX	A Gyors bemelegitéshez maximális Ebben a helyzetben nezm ajánlatos az Anti-frost muködést bekapcsolni System IHS gombjait kell benyomni

"T" 24 orára (Timer) programozott tipusok

A bemelegites programozasanak erdekben, a kovetezoben leirtak szerint kell ejarri:

Ellenorizzek hany ora van orajukon. Tegyuk fel, hogy 10 ora van, a T programozó szamozt tarsájat csavarják el az oramutato járásával megegyezo irányban, addig amig a 10-es szám nem esik egybe a programozón talalhato jelzessel.
- A fogakat a kozpont felé nyomva tudják beallitani a keszülk kulönbozo és kivistmuködtési idejét. Minden egyes fog 15 perc idonek felel meg. A muvelet elvgzese után szektorok valnak lathotóvá, melyek a muködési idoknek felelnk meg.
- Az igy beallitott melegito minded nap beprogramozott orajaban fog mukodni (Fontos: a villanydugot allando jelleggel kell a konektorban hagyni).
A program megvaltozatusahoz elag az, hogy a fogakat az eredeti allasukba viszik es csaq ezutan allitjak be az uj mukodesi idot.
- Abban az esetben, ha a keszuleket programozás nélkül akarják muködtétrn, akkor nyomják be a kör bözepe felé az összes fogat. Ebben az esetben a keszulek teljes kikapcsoláshoz nem eigenda o kapcsolókat kikapcsolni, hanem szükseges az is, hogy a konektorból huzzák ki a villanydugót is, marCsak azér, hogy a programoz ne muködjon hiaba.

Felbillenes elleni berendezes

• Néhány tipus felbillenes elleni kapcsolóval van elláva, mely felbillenes eseteben megszakitja a villanyáramot. A muködes visszaullitasához elegendo az, hogy vertikális allapotba lábrá allitsák a készüleket. (Azert, hogy meg tudják allapitani azt, hogy az Onok készülekenek van-e, vagy nincs ilyen berendezése eleg az, hogy ellenorizzek a gep leirásárol szólo kiserocédulat, melyen a a type szó után az „...ex:1" szöveg kell, hogy legyen).

5. KARBANTARTÁS

Barmilyen jellegu beavatkozas elott huzzak ki a villanydogot a konektorbol es varjak meg, hogy a melegito kihuljön. Az olajal muködo villanymelegito nem igenyel kūlönös karbantartast. Elegendo az, hogy egy száraz és puha portörloruhával letöröljek. A tiszitashoz soha ne használjanak karcoló port (Vim), vagy oldszert. Amennyiben nagyobb mennyisegu szennyezodostol kellene letisztitani, akkor porsztivt használthatnak.

6. HASZNALATI UTASITAS

• Soha ne hasznaljak furdokad, zuhanyozó, mosdokaglyó, vagy uzoda közeleben.
• Ne hasznaljak ruhaszárítasra, az összekö to villanyvezetéket ne tegyék meleg kozelbe.
• A melegitot mindig esCsak vertikalis allasban hasznaljak.
• Amennyiben a villanyvezetek megserült, eztCsak a gyartó, vagy a Gyartó Ceg hivatalos Szervize, de minden estre egy hasonlo képesitésnel biró szemely cserelheti ki, ezalntal minden fellepheto veszelyt elkerulnek.
• Az elso bekapcsolas alkalmabol, legalabb 2 oraig es a maximalis energiaval mukodtessek. Ez alatt a muvelet alatt jol szelloztessek a szobat, mertCsak igy tudjak eltavolitani a keszulekbol arado „uj sag"-ot.
  Teljesen normalis az, hogy az also bekapcsolás alkalmából a keszülek „recsego-ropopó" hangot ad.
• A keszüleket soha nem szabad kozvetlenül falkonektor ala allitani.
  A keszülek edenye szükseges mennyiségu olajal van megtölte es az olyan jellegu karbantarasi munkak, melyek ennek kinyitasat igenylik,Csak a Gyartó vagy a sajat Szerviz szolgádata altal vegezheto el. Olajveszteseg esetuben a Gyartó Cegt vagy a sajat Szerviz szolgálatat kehivniuk.
  A keszulek kiselejezese alkalmabol az olaj megsemmisitesere vonatkoz utasitasokat kek betartaniuk.
• Ne helyezzek a villanyvezetekat a meg meleg keszülekre.
  -4m -es teruIeNel kissebb teruIeTu szobaban ne hasznaljak a keszuleket.
• FIGYELMEZTETES: Muködes kölben soha ne takarják le a keszüléket, mivel ez veszelyes begyulladáshoz vezethetne.
