HASZNÁLATI ÚTMUTATÓ AVTF129 Ariston Thermo

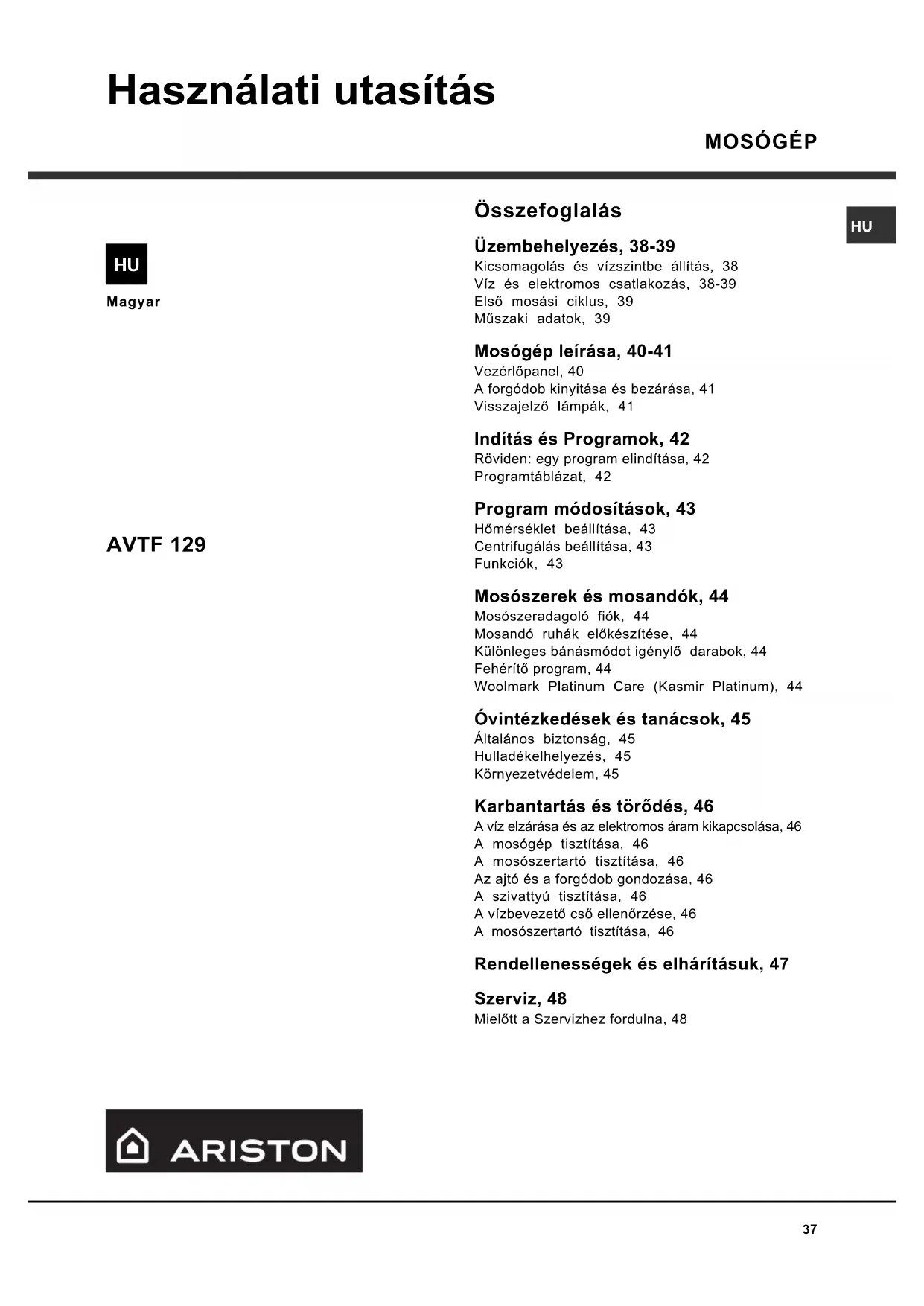

Magyar Összefoglalás Üzembehelyezés, 38-39 Kicsomagolás és vízszintbe állítás, 38 Víz és elektromos csatlakozás, 38-39 Elsõ mosási ciklus, 39 Mûszaki adatok, 39 Mosógép leírása, 40-41 Vezérlõpanel, 40 A forgódob kinyitása és bezárása, 41 Visszajelzõ lámpák, 41 Indítás és Programok, 42 Röviden: egy program elindítása, 42 Programtáblázat, 42 Program módosítások, 43 Hõmérséklet beállítása, 43 Centrifugálás beállítása, 43 Funkciók, 43 Mosószerek és mosandók, 44 Mosószeradagoló fiók, 44 Mosandó ruhák elõkészítése, 44 Különleges bánásmódot igénylõ darabok, 44 Fehérítõ program, 44 Woolmark Platinum Care (Kasmir Platinum), 44 Óvintézkedések és tanácsok, 45 Általános biztonság, 45 Hulladékelhelyezés, 45 Környezetvédelem, 45 Karbantartás és törõdés, 46 A víz elzárása és az elektromos áram kikapcsolása, 46 A mosógép tisztítása, 46 A mosószertartó tisztítása, 46 Az ajtó és a forgódob gondozása, 46 A szivattyú tisztítása, 46 A vízbevezetõ csõ ellenõrzése, 46 A mosószertartó tisztítása, 46 Rendellenességek és elhárításuk, 47 Szerviz, 48 Mielõtt a Szervizhez fordulna, 48

AVTF 129 Használati utasítás38

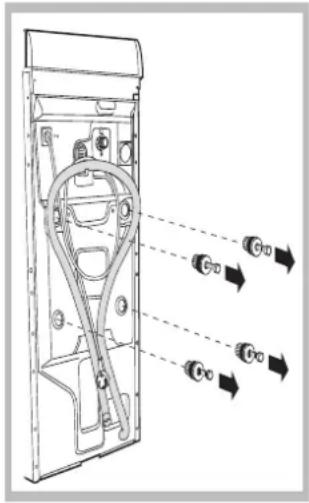

Üzembehelyezés E kézikönyv megõrzése azért fontos, hogy bármikor elõvehesse, és megnézhesse. Ha a mosógépeteladná, átadná vagy másnál helyezné el,gondoskodjon arról, hogy e használati utasítás agéppel együtt maradjon, hogy az új tulajdonos ismegismerhesse a mosógép funkcióit és az ezekrevonatkozó figyelmeztetéseket. Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaznak az üzembehelyezésrõl,a használatról és a biztonságról. Kicsomagolás és vízszintbe állítás Kicsomagolás1. Csomagolja ki amosógépet.2. Ellenõrizze, hogy amosógép nem sérült-emeg aszállítás során. Ha agépen sérülést talál, necsatlakoztassa, ésforduljon a készülékeladójához.3. Távolítsa el ahátoldalon található, aszállításhoz felszerelt4 védõcsavart, valaminta gumit a hozzátartozó távtartóval (lásdábra).4. A furatokat zárja le a tartozékként kapottmûanyag dugókkal.5. Minden darabot õrizzen meg: ha a mosógépetszállítani kell, elõtte ezeket vissza kell szerelni.Figyelem: újbóli használat esetén a rövidebbcsavarokat felülre kell szerelni. A csomagolóanyag nem gyermekjáték Vízszintezés1. A mosógépet sík éskemény padlóra állítsa,úgy, hogy ne érjenfalhoz, bútorhoz vagymáshoz.2. Ha a padló nemtökéletese vízszintes,az elsõ lábak be-,illetve kicsavarásávalkompenzálhatja azt (lásd ábra). A dõlés a gépfelsõ burkolatán mérve nem lehet több, mint 2°.A pontos vízszintezés biztosítja a gép stabilitását,így az a mûködés során nem fog vibrálni, zajtokozni vagy elmozdulni. Szõnyegpadló vagyszõnyeg esetén a lábakat úgy állítsa be, hogy amosógép alatt elegendõ hely maradjon aszellõzésre.Felállítás, áthelyezésekA mosógéped egyspeciális, behúzhatókerekekkel ellátottkocsival vanfelszerelve azáthelyezésmegkönnyítéseérdekében. Ezenkocsi leengedéséhezés így a géperõfeszítés nélkülielmozdításához alul a zárócsík alatt, bal oldalonelhelyezett kart kell meghúzni. Az áthelyezésbefejeztével a kiindulási állapotba tegyük agépet. Ezen a ponton a gép biztonságosan felvan állítva. Víz és elektromos csatlakozás Vízbevezetõ csõ csatlakoztatása1. Illessze az Atömítést a vízbevezetõcsõ végére éscsavarozza fel a 3/4-oskülsõ menettelrendelkezõ hidegvízcsapra (lásd ábra)

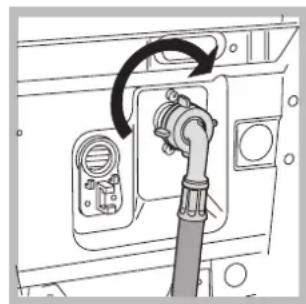

A csatlakoztatás elõtt eresszen ki a csapból vizet addig, amíg a víz teljesen átlátszóvá nem válik. 2. Csatlakoztassa avízbevezetõ csövet amosógéphez úgy, hogyazt a hátul jobboldalonfent lévõ vízbemeneticsonkra csavarozza lásd ábra).3. Ügyeljen arra, hogya csövön ne legyentörés vagy szûkület. A csapnál a víznyomásnak a Mûszaki adatok táblázatban szereplõ határértékek között kelllennie (lásd a szemben lévõ oldalt). Amennyiben a vízbevezetõ csõ nem elég hosszú, forduljon szaküzlethez vagy megbízottszakemberhez. A39

A leeresztõcsõ csatlakoztatásaA leeresztõcsövetcsatlakoztassalefolyóhoz vagy apadlótól 65 és 100 cmközötti magasságbanlévõ fali lefolyószifonhozanélkül, hogy megtörné,vagy akassza a mosdóvagy a kád széléreúgy, hogy a tartozékokközött lévõ vezetõt acsaphoz erõsíti (lásdábra). A leeresztõcsõszabad végének nemszabad vízbe merülnie. Toldások használata nem javasolt. Amennyiben feltétlenül szükséges, a toldás átmérõje egyezzenmeg az eredeti csõével, és semmiképpen selegyen 150 cm-nél hosszabb.Elektromos bekötésMielõtt a csatlakozódugót az aljzatba dugná,bizonyosodjon meg arról, hogy: az aljzat földelése megfelel a törvény által elõírtnak; az aljzat képes elviselni a gép Mûszaki adataittartalmazó táblázatban megadott maximálisteljesítményfelvételt (lásd szemben); a hálózat feszültsége a Mûszaki adatokattartalmazó táblázatban szereplõ értékek közé esik(lásd szemben); Az aljzat legyen kompatibilis a gépcsatlakozódugójával. Ellenkezõ esetben cseréljeki az aljzatot vagy a csatlakozódugót. A mosógép nem állítható fel nyílt téren, még akkor sem, ha a tér tetõvel van fedve, mert nagyon veszélyes,ha a gép esõnek vagy zivataroknak van kitéve. A csatlakozódugónak könnyen elérhetõ helyen kell lennie akkor is, amikor a gép már a helyén áll. Ne használjon hosszabbítót vagy elosztót. Ne legyen a kábel megtörve vagy összenyomva. A hálózati kábelt csak megbízott szakember cserélheti.Figyelem! A gyártó minden felelõsséget elhárít,amennyiben a fenti elõírásokat figyelmen kívülhagyják. Elsõ mosási ciklus Üzembehelyezés után, mielõtt a mosógépethasználni kezdené, végezzen egy 90°-os elõmosásnélküli mosást mosóporral de mosandó ruha nélkül. SzervizRendellenességekÓvintézkedések KarbantartásProgramok Mosószerek ÜzembehelyezésLeírás Mûszaki adatok ModellAVTF 109Méretekszélesség 40 cmmagasság 85 cmmélység 60 cmRuhatöltet:1-tõl 5 kg-igElektromoscsatlakozásfeszültség 220/230 Volt 50 Hzmaximális felvett teljesítmény 1850 WVízcsatlakozásokmaximális nyomás 1 MPa (10 bar)minimális nyomás 0,05 MPa (0,5 bar)dob ûrtartalma 42 literCentrifugafordulatszám1000 fordulat/perc-ig IEC456 szabványSzerintivezérlõprogramok3-as program; hõmérséklet 60

5 kg ruhatöltettel végezve.Ez a berendezés megfelel a következõUniós Elõírásoknak:- 73/02/19-i 73/23/CEE elõírás(Alacsony feszültség) és annakmódosításai- 89/05/03-i 89/336/CEE elõírás(Elektromágneses összeférhetõség) ésannak módosításai- 2002/96/CE

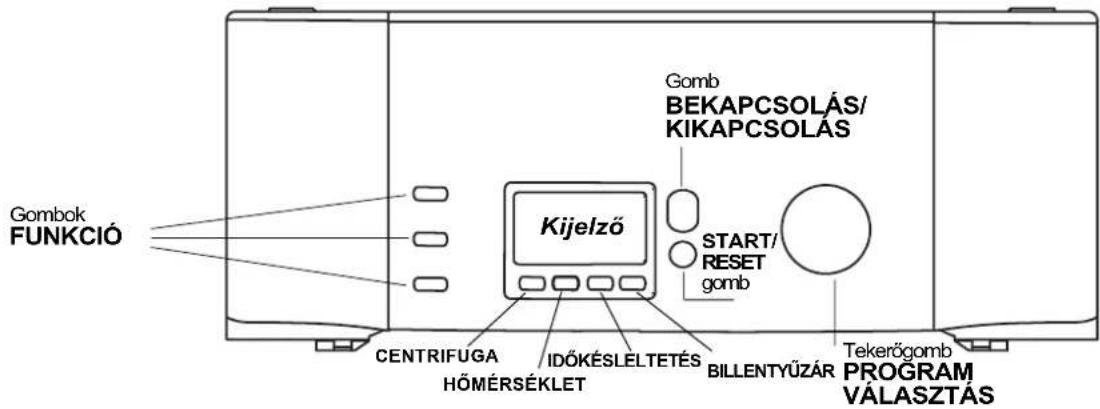

A mosógép leírása Vezérlõ panel

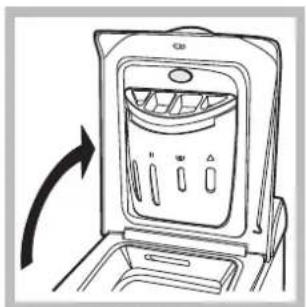

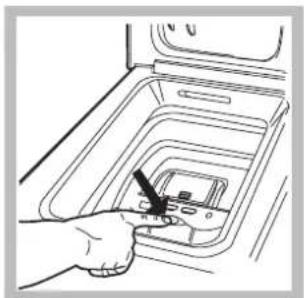

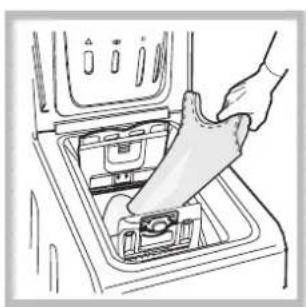

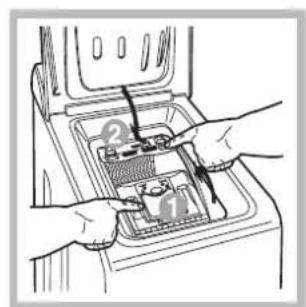

A) KINYITÁS (1. ábra). Felemelni a külsõ fedõlapot és teljesen kinyitni. B) A DOB KINYITÁSA (Soft opening). Egy ujjal nyomja meg a 2-es ábrán jelzett gombot és a dob finoman kinyílik. C) RUHANEMÛ BEHELYEZÉSE. (3. ábra) D) BEZÁRÁS. (4. ábra) - elõször az elülsõ ajtót leeresztve majd a hátsót ráhajtva jól bezárni a forgódobot. - ellenõrizni, hogy az elülsõ ajtó kampói tökélete- sen illeszkednek-e a hátsó ajtóban levõ helyükre. - a kattanás klak észlelése után mindkét ajtóra enyhe nyomást gyakorolni lefelé, melyeknek nem szabad kikattanni. - végül a külsõ fedõlapot bezárni. E) A DOB VÉGSÕ LEÁLLÁSA(2 ábra) A mosási ciklus befejeztével a dobajtó automatikusan felfelé áll be, így könnyítve meg annak kinyitását (csak egyes modelleknél). Gombok FUNKCIÓ Kijelzõ Tekerõgomb PROGRAM

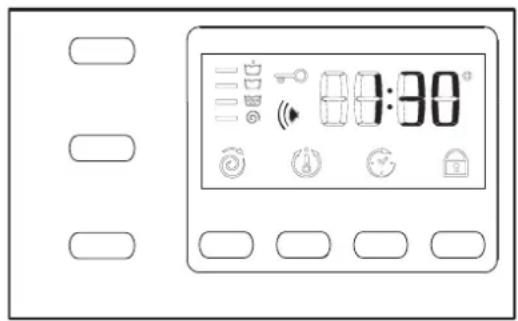

Gomb BEKAPCSOLÁS/ KIKAPCSOLÁS START/RESET gomb HÕMÉRSÉKLETCENTRIFUGAIDÕKÉSLELTETÉSBILLENTYÛZÁR Kijelzõ: a mosási ciklust és/vagy a programozás állapotát mutatja (lásd 41-43 oldalak). CENTRIFUGA gomb. A centrifuga sebességét szabályozza, vagy leállítja a centrifugát (lásd 43 old.). HÕMÉRSÉKLET gomb. A mosási hõmérsékletet állítja be 90° és 0° között (lásd 43. old.). IDÕKÉSLELTETÉS gomb. A mosógép indításának max. 24 órás késleltetésére szolgál (lásd 43 old.). BILLENTYÛZÁR gomb. A mosógép gombjait zárolja a mûködés ideje alatt vagy Stand-by módban. KIKAPCSOLÁS/BEKACSOLÁS gomb. A mosógép ki- és bekapcsolására (lásd 42. old.). START/RESET gomb. A programok elindítására vagy a helytelen beállítások törlésére (lásd 42. old.). PROGRAMOK gomb. Programok kiválasztása (42.old.). A forgódob kinyitása és bezárása

SzervizRendellenességekÓvintézkedések KarbantartásProgramok Mosószerek ÜzembehelyezésLeírás Az után, hogy a program elindításához megnyomta a START/RESET billentyût, a kijelzõn a ciklus végéig hátlalévõ idõ látható. Abban az esetben, ha az indító órán késleltetés van beállítva (Késleltetés idõzítõ, lásd

43. oldal) ezt megjeleníti.

A folyamatban lévõ fázist: Elõmosás Centrifuga Mosás Öblítés Funkciók és Opciók személyreszabása: Funkciók és opciók kiválasztásához tekintse át az alábbiakat és a 43. oldalt. Hangjelzõ. Az Ön gépe rendelkezik olyan hangjelzéssel, ami jelzi a különbözõ funkciók elvégzését, vagy az esetleges hibákra figyelmeztet. összeférhetetlenség, opciók/programok gombok, indítás, ciklus vége, leállítás. Billentyûzár Az Ön és gyermekei biztonságának érdekében, a gép mûködésének idõtartama alatt, vagy amíg a gép várakozik (késleltetett indítás-Stand-by), a funkciógomb 2 másodpercig tartó lenyomásával le lehet zárni a billentyûket. A billentyûzár feloldásához tartsa nyomva 4 másodpercig. Ajtózár: A világító jelzõlámpa jelöli, hogy az ajtó reteszelve van a véletlen kinyitás megakadályozására. A károk elkerülése érdekében meg kell várni, hogy a jelzõlámpa kialudjon, mielõtt megpróbálná az ajtót kinyitni. Ez a modell olyan berendezéssel rendelkezik, amely lehetõvé teszi az ajtó nyitását a program elsõ fázisának során is. Ez akkor lehetséges, ha a szimbólum nem világít. A program végén az End felirat jelenik meg. Rendellenes mûködés esetén a hiba kódja jelenik meg, például: F-01, amit a Szervizzel közölni kell (lásd 48. oldal).O

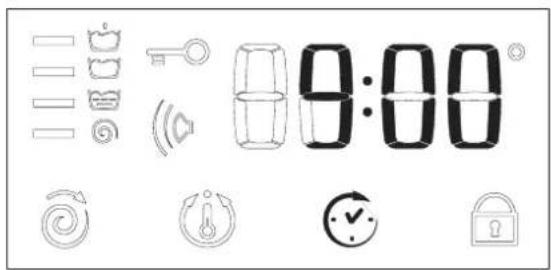

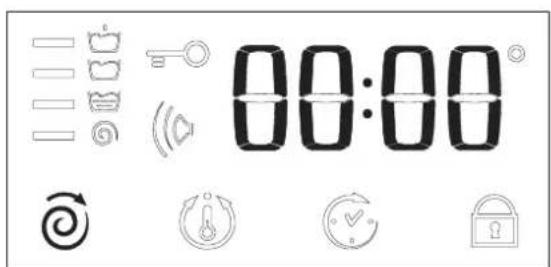

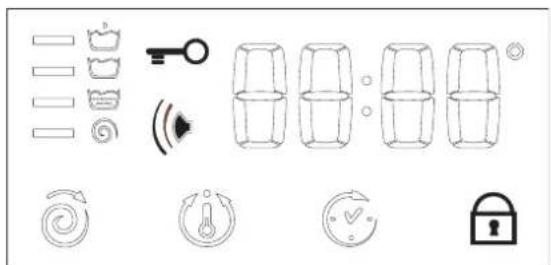

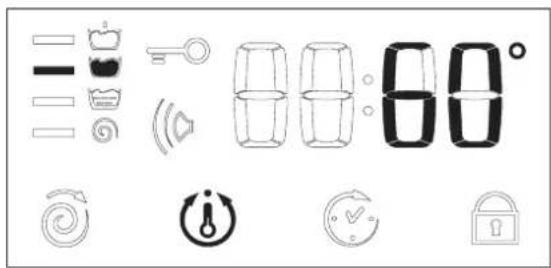

Kijelzõ A mosógép programozásán kívül (lásd 43. old.), a kijelzõ a mosási ciklussal kapcsolatos információk megjelenítésére szolgál.42

Kelmék és a szennyezõdéstermészeteProgramok HõmérsékletMosószerÖblítõszerFehérítés /FehérítõszeropcióCiklusidõtartama(perc)Mosóciklus leírásaElõmosás MosásPamutKülönösen szennyezett fehéranyagok (lepedõ, asztalterítõ, stb.)

Elõmosás, mosás, öblítések, köztesés végsõ centrifugálásokKülönösen szennyezett fehéranyagok (lepedõ, asztalterítõ, stb.)

Kíméletes / Hagyomá- nyos

Mosás, öblítések, köztes és végsõcentrifugálásokNagyon szennyezett tartós fehérés színes anyagok

Kíméletes / Hagyomá- nyos

Mosás, öblítések, köztes és végsõcentrifugálásokKevéssé szennyezett fehér és kényesszínes anyagok (ingek pulóverek, stb.)

Kíméletes / Hagyomá- nyos

Mosás, öblítések, köztes és végsõcentrifugálásokKevéssé szennyezett kényesszínes anyagok

Kíméletes / Hagyomá- nyos

Mosás, öblítések, köztes és végsõcentrifugálásokSzintetikus anyagokNagyon szennyezett tartós színesanyagok (csecsemõruházat, stb.)

Mosás, öblítések, gyûrõdésgátlásvagy kíméletes centrifugálásNagyon szennyezett tartós színesanyagok (csecsemõruházat, stb.)

Mosás, öblítések, gyûrõdésgátlásvagy kíméletes centrifugálásKényes színes anyagok (mindenfajtaenyhén szennyezett ruházat)

Mosás, öblítések, gyûrõdésgátlásvagy kíméletes centrifugálásKényes színes anyagok (mindenfajtaenyhén szennyezett ruházat)

kíméletescentrifugálásKényes anyagokGyapjú

kíméletescentrifugálásNagyon kényes kelmék(függönyök, selyem, viszkóz, stb.)

Mosás, öblítések, gyûrõdésgátlásvagy szivattyúzásRÉSZLEGES PROGRAMOKÖblítés Öblítések és centrifugálásKíméletes öblítés Öblítések, gyûrõdésgátlás vagyszivattyúzásCentrifugálásSzivattyúzás és erõscentrifugálásKíméletes centrifugálásSzivattyúzás és kíméletescentrifugálásSzivattyúzás Szivattyúzás Indítás és Programok Programtáblázat Megjegyzések A gyûrõdésgátlás leírásához: lásd Vasalj kevesebbet, szemben lévõ oldal. A táblázatban szereplõ értékek tájékoztató jellegûek. A mosás végén, mielõtt kinyitná a mosógépet, várjon 3 percet, amíg a dob ablakai felfele nem néznek. Speciális program Napközbeni 30' (9-es program szintetikus anyagokhoz) programot kevéssé szennyezett ruhák gyors mosására fejlesztettük ki: mindössze 30 percig tart, így energiát és idõt takarít meg. A 9-es programot 30°C hõmérsékletre beállítva különbözõ jellegû anyagokat együttesen lehet mosni (kivéve gyapjú és selyem), maximum 3 kg-os töltéssel. Folyékony mosószer használatát javasoljuk. Röviden: egy program elindítása

1. Az billentyû megnyomásával kapcsolja be a

mosógépet. Néhány másodpercre az összes visszajelzõ felgyullad, majd elalszik, és a BEKAPCSOLVA/AJTÓZÁR visszajelzõ kezd villogni.

2. Rakja be a mosnivalót, töltse be a mosószert és

adalékanyagokat (lásd 44. oldal), majd zárja össze az dob szárnyait, és csukja le a fedelet !

3. A PROGRAMOK tárcsával állítsa be a kívánt

4. Állítsa be a mosási hõmérsékletet (lásd 43. oldal).

5. Állítsa be a centrifugálási fordulatszámot (lásd 43. oldal).

6. A START/RESET billentyû megnyomásával

indítsa el a programot. A törléshez tartsa nyomva a START/RESET billentyût legalább 2 másodpercen keresztül.

7. A program végeztével a BEKAPCSOLVA/

AJTÓZÁR visszajelzõ villog, azt jelezve, hogy az ajtót ki lehet nyitni. Vegye ki a mosott ruhát, és az ajtót hagyja kicsit nyitva, hogy a dob kiszáradhasson. Az billentyûvel kapcsolja ki a mosógépet.43

Funkciók Hatás Megjegyzések a használathoz A következõprogramokkalmûködik:Super Wash Az A Osztálybanszabványosnálláthatóanfehérebb,makulátlantisztaság elérésétteszi lehetõvé.Ez a Gyor s funkcióval nem fér össz1, 2, 3, 4,5, 6, 7, 8VasaljkevesebbetCsökkenti azanyagok gyûrését,ezzel könnyítve avasalást.Ennek az opciónak a beállításával a 6, 7, 8, 11 programok azáztatásnál (Gyurodésgátlás) leállnak és aVASALJKEVESEBBET gomb villogni kezd:- A ciklus befejezéséhez nyomja meg a START/RESET vagy a VASALJKEVESEBBET gombot.- ha csak le akarja szivattyúzni a vizet, a tárcsát állítsa a szivattyúzás szimbólumára , és nyomja meg a START/RESET billentyût.Mindegyik,kivéve:1, 2, 9, 10,Szivattyúzás.GyorsNagyjából 30%-kal csökkenti amosási ciklusidejét.Ez a SUPER WASH funkcióval nem fér össze.1, 2, 3, 4,5, 6, 7, 8Öblítés Program módosítások SzervizRendellenességekÓvintézkedések KarbantartásProgramok Mosószerek ÜzembehelyezésLeírás Centrifugálás beállítása Ha a mosógép bekapcsolásakor a TÁRCSA olyan programra van állítva, amelynél a centrifugálást be kell állítani, az ikon folyamatosan világít. Az gomb megnyomásával megjelenik a beállított programra vonatkozó maximális centrifugálási sebesség és az ikon villogni kezd. A gomb ismételt megnyomásával az érték OFF állásig csökken, ami a centrifugálás elhagyását jelenti (ha vissza szeretne térni magasabb értékhez, nyomja a gombot tovább); álljon meg a kívánt értéknél, körülbelül 2 másodperc múlva a kiválasztott értéket a mosógép elfogadja: az szimbólum folyamatosan világít. A beállított centrifugálási fordulatszám minden programra érvényes, kivéve a 11- est és a Szivattyúzást. Hõmérséklet beállítása Ha a mosógép bekapcsolásakor a TÁRCSA olyan programra van állítva, amelynél a hõmérsékletet be kell állítani, az ikon folyamatosan világít. Az gomb megnyomásával megjelenik a beállított programra vonatkozó maximális hõmérséklet és az ikon villogni kezd. A gomb ismételt megnyomásával a hõmérséklet OFF állásig csökken, ami a hidegmosást jelenti (ha vissza szeretne térni magasabb értékhez, nyomja a gombot tovább); álljon meg a kívánt értéknél, körülbelül 2 másodperc múlva a kiválasztott értéket a mosógép elfogadja: az szombólum folyamatosan világít. A beállított hõmérséklet minden mosóprogramra érvényes. Delay Timer A kijelzõn az gomb megnyomása után megjelenik az OFF felirat és az ennek megfelelõ szimbólum villogni kezd. A gomb újbóli megnyomásásval megjelenik az 1h, azaz egy órás késleltetés, és így tovább, egészen 24 óráig; álljon meg a kívánt késleltetésnél, körülbelül 2 másodperc múlva a kiválasztott értéket a mosógép elfogadja; ezt követõen a kijelzõn megjelenik a beállított programra vonatkozó késleltetési idõ és az szimbólum folyamatosan világít. Ha most megnyomja a START/RESET gombot, újra megjelenik a kiválasztott késleltetési idõ, mely minden órával csökken egészen a ciklus indulásáig, ebben a szakaszban a késleltetés csak visszafele módosítható. Az Idõkésleltetõ mindegyik programhoz beállítható. Billentyûzár (lásd 43. old.) Funkciók A mosógép különféle mosófunkciói lehetõvé teszik a kívánt tisztítás és fehérség elérését. A funkciók bekapcsolásához:

1. nyomja meg a kívánt funkcióhoz tartozó billentyût, az alábbi táblázat szerint;

2. a billentyû világítása azt jelzi, hogy a hozzá tartozó funkció be van kapcsolva.

Megjegyzés: A gyors villogás azt jelenti, hogy a beállított programhoz a billentyûhöz tartozó funkció nem kapcsolható be. Abban az esetben, ha egy másik, korábban kiválasztottal össze nem férõ funkciót kapcsol be, csak az utolsóként választott marad bekapcsolva.44

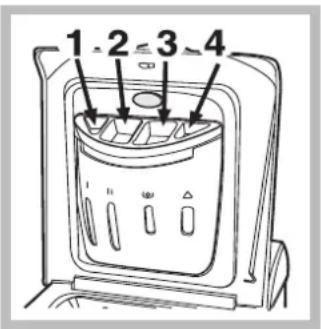

Mosószeradagoló fiók A mosás eredményessége függ a mosószer helyes adagolásától is: ha túl sokat adagol belõle, a mosás nem lesz hatékonyabb, de hozzájárul ahhoz, hogy lerakódás képzõdjön a mosógépben, valamint a környezetet is jobban szennyezi. Húzza ki a mosószeradagoló fiókot, és a következõképpen tegye bele a mosószret vagy az adalékot.

1. es tartály: Mosószer elõmosáshoz (por)

2. rekesz: Mosószer (por vagy folyékony)

A folyékony mosószert helyezze közvetlen a rekeszbe az erre a célra kialakított mérõedénybe.

3. rekesz: Adalékanyagok (lágyítószer, stb.)

Amikor a 3. rekeszbe betölti a lágyítószert, ügyeljen rá, hogy ne lépje túl a "max" jelzést. A lágyítószer automatikusan belekerül a mosógépbe az utolsó öblítéskor. A program végén a 3. rekeszben bizonyos mennyiségu víz marad. Ez a túlságosan suru lágyítószer feloldására, vagy a koncentrátumok higítására szolgál. Ha a 3. rekeszben több víz marad, mint általában, az az ürítonyílás eltömodését jelenti. A kitisztításához lásd 46. oldal.

Fehérítõszer Ne használjon kézimosószert, mert túlzottan sok hab képzõdik. Fehérítõ program A hagyományos fehérítõ programot az erõs fehér szövetekhez, míg a kímélõ fehérítést a színes, szintetikus és gyapjú ruhákhoz használja. A fehérítõ adagolásakor ügyeljen arra, hogy ne lépje túl a 4-es rekesz "max" jelzését (lásd ábra). A fehérítõ adagolásakor ügyeljen arra, hogy ne lépje túl a 4-es rekesz "max" jelzését (lásd ábra). Amennyiben csak fehérítést akar végezni, öntsön fehérítõt a 4-es rekeszbe és állítsa be az Öblítés programot (pamut ruhák) vagy a Kímélõ öblítést (szintetikus ruhák). Mosandó ruhák elõkészítése Osztályozza a mosandókat a következõk szerint: - kelme típusa / címkén lévõ szimbólum. - színek: válogassa külön a színes ruhákat a fehérektõl. Ürítse ki a zsebeket, és vizsgálja meg a gombokat. Ne lépje túl a mosandók száraz súlyára vonatkozóan megadott értékeket: Tartós anyagok: max. 5 kg Szintetikus anyagok: max. 2,5 kg Kényes anyagok: max. 2 kg Gyapjú: max. 1 kg Milyen nehezek a mosandó ruhák? 1 lepedõ 400-500 g. 1 párnahuzat 150-200 g. 1 asztalterítõ 400-500 g. 1 fürdõköpeny 900-1200 g. 1 törülközõ 150-250 g. Különleges bánásmódot igénylõ darabok Függönyök: hajtogatva tegye párnahuzatba (vászonzsákba) vagy hálós zacskóba. Külön mossa õket, és ne lépje túl a fél töltésnyi mennyiséget. használja a 11-es programot, amelyik automatikusan kikapcsolja a centrifugálást. Toll/pehely ágynemûk és tollkabátok: ha a benne lévõ liba vagy kacsatoll mosógépben mosható. Fordítsa ki a darabokat, és egyszerre legfeljebb 2-3 kg- nyit mosson úgy, hogy egyszer vagy kétszer megismétli az öblítést, és kíméletes centrifugálást használ. Teniszcipõk: tisztítsa meg a sártól. Együtt moshatók a farmer és más tartós anyagokkal, de nem a fehér ruhadarabokkal. Gyapjú: a legjobb eredmény elérése érdekében használjon speciális mosószert (gyapjúmosószert), és ne lépje túl az 1 kg ruhatöltetet. Woolmark Platinum Care (Kasmir Platinum) Kímélõ, mint a kézi mosás. Az Ariston új, igényesebb szabványt vezetett be, amit a The Woolmark Company az értékes Woolmark Platinum Care márkajelzéssel ismert el. Ha a mosógépen a Woolmark Platinum Care logó látható, kitûnõ eredménnyel moshatók benne az olyan gyapjú ruhadarabok is, amelyek címkéjén a Kézzel mosandó megjelölés olvasható (M.00221): IAz összes Kézzel mosandó ruhadarabhoz a 10-es programot állítsa be, és használjon speciális mosószert. Mosószerek és mosandók45

Óvintézkedések és tanácsok SzervizRendellenességekÓvintézkedések KarbantartásProgramok Mosószerek ÜzembehelyezésLeírás A mosógépet a nemzetközi biztonsági szabványoknak megfelelõen tervezték és gyártották. Ezeket a figyelmeztetéseket biztonsági okokból írjuk le, és figyelmesen el kell olvasni õket. Általános biztonság A mosógépet csak felnõtt használhatja, és csak az e használati utasításban megadott utasítások szerint. Ne érjen a géphez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal. A csatlakozódugót az aljzatból ne a kábelt, hanem a csatlakozót fogva húzza ki. Ne nyissa ki a mosószeradagoló fiókot, ha a mosógép mûködik. Ne nyúljon a leeresztett vízbe, mert forró lehet. Semmiképpen ne feszegesse az ajtót: megsérülhet a véletlen nyitást akadályozó biztonsági retesz. Hiba esetén semmiképpen se nyúljon a gép belsõ részeihez, és ne próbálja megjavítani. Mindig ügyeljen arra, hogy gyerekek ne mehessenek a mûködõ gép közelébe. A mosás során az ajtó meleg lehet. Amennyiben a gépet át kell helyezni, két vagy három személy végezze, maximális figyelemmel. Soha sem egyedül, mert a gép nagyon súlyos. A mosandó berakása elõtt ellenõrizze, hogy a forgódob üres legyen. Hulladékelhelyezés A régi elektronikus termékek megsemmisítése Az elektromos készülékek megsemmisítésérol szóló európai direktíva 2002/96/EC eloírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyujtési folyamat során összegyujteni. A régi gépeket szelektíven kell összegyujteni, hogy optimalizálni lehessen a bennük lévo anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat. Az áthúzott szemeteskuka jele emlékezteti Önt arra, hogy kötelessége ezeket a termékeket szelektíven összegyujteni. A fogyasztóknak a helyi hatóságot vagy kereskedõt kell felkeresniük a régi háztartási gépek helyes elhelyezését illetõen. Öreg mosógép kidobása: mielõtt a hulladékok közé helyezné, tegye használhatatlanná úgy, hogy elvágja a hálózati kábelt, és letépi az ajtót. Környezetvédelem Környezetvédelmet szolgáló technológia Ha az ajtó üvegén keresztül kevés víz látszik, az azért van, mert az új technológiának köszönhetõen az Aristonnak a felénél kevesebb víz is elég ahhoz, hogy maximális tisztítóhatást érjen el: egy olyan cél, amelyet a környezet megóvása érdekében tûztünk ki. Takarítson meg mosószert, vizet, energiát és idõt Annak érdekében, hogy ne pazaroljunk az erõforrásokkal, a mosógépet teljes ruhatöltettel kell használni. Egy teljes ruhatöltettel való mosás két féltöltet helyett, akár 50% energia megtakarítást is lehetõvé tehet. Az elõmosás csak nagyon szennyezett ruhák esetén szükséges. Ha nem használja, azzal mosószert, idõt és 5-15% energiát takarít meg. Ha a foltokat a mosás elõtt folttisztítóval kezeli, és beáztatja, kevesebb szükség lesz a magas hõmérsékletû mosásra. A 60°C-on történõ mosás a 90°C helyett, vagy 40°C-on 60°C helyett akár 50% energiamegtakarításhoz is vezethet. Ha a mosószert a víz keménysége, a szennyezettség mértéke és a ruha mennyisége alapján helyesen adagolja, elkerüli a pazarlást és nem terheli feleslegesen a környezetet: még, ha biológiailag lebomló fajtájúak is, a mosószerek olyan összetevõket tartalmaznak, amelyek megváltoztatják a természet egyensúlyát. Ezen kívül, kerülje az öblítõszerek használatát, amennyire csak lehet. Ha a késõ délután és a kora hajnal közötti idõszakban mos, akkor hozzájárul ahhoz, hogy csökkentse az áramszolgáltató vállalatok terhelését. Ha a mosott ruhákat utána szárítógépben szárítja, magas fordulatszámú centrifugálást válasszon. Ha a mosott ruhában kevés a víz, idõt és energiát takarít meg a szárítóprogramnál.46

Karbantartás és törõdés A víz elzárása és az elektromos áram kikapcsolása Minden mosás után zárja el a vízcsapot. Ígykíméli a mosógép vízrendszerét, és megszünteti avízszivárgás kockázatát. Húzza ki a hálózati csatlakozódugót azaljzatból, amikor a mosógépet tisztítja vagykarbantartást végez. A mosógép tisztítása A külsõ részeket és a gumi részeket langyosszappanos vizes ronggyal tisztíthatja. Ne használjonoldószert vagy súrolószert. A mosószeradagoló fiók tisztítása Vegye ki a fiókot úgy, hogy felemeli és kifelé húzza(lásd ábra).Folyóvíz alatt mossa ki. Ezt a tisztítást gyakran elkell végezni. Az ajtó és a forgódob gondozása Az ajtót hagyja mindig résre nyitva, nehogy rossz szagok keletkezzenek. A szivattyú tisztítása A mosógép öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási mûveletekre. Az azonban megtörténhet, hogy kistárgyak kerülnek (aprópénz, gomb) a szivattyútvédõ elõkamrába, ami a szivattyú alsó részéntalálható. Gyõzõdjön meg róla, hogy a mosóprogram véget ért, és húzza ki a hálózati csatlakozót.Az esetlegesen a dob mellé esett tárgyakkiemeléséhez:1. vegye le amosógép elülsõoldalán alulelhelyezkedõ résztkézzel meghúzva aszélén (lásd ábra);ábra);

ellentétes iránybanforgatva csavarja le afedelet (lásd ábra) természetes, hogyegy kevés víz kifolyik;3. gondosan tisztítsaki a belsejét;4. csavarja vissza afedelet;5. szerelje vissza apanelt úgy, hogymielõtt azt a gép felényomná,meggyõzõdik arról, hogy a horgok a hozzájuktartozó furatokba illeszkednek. A vízbevezetõ csõ ellenõrzése Évente legalább egyszer ellenõrizze a gumicsövet.Ki kell cserélni, ha repedezett vagy hasadozott: amosás során a nagy nyomás hirtelen szakadástokozhat. Soha ne alkalmazzon már használt csöveket.

4. ábra4. ábra4. ábra

A mosószertartó tisztítása

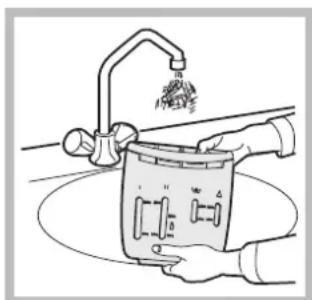

Tisztítás: Ezután kitisztítani vízcsap alatt a tartót (3. ábra) egy régifogkefe segítségével és az 1-es és 2-es rekeszek felsõrészébe illesztett két szivornyát kihúzva (4. ábra)megvizsgálni, hogy azok ne legyenek eltömõdve majdleöblíteni. Visszahelyezés: Ne felejtsd el visszailles-zteni a két szivornyát amegfelelõ helyére és végüla tokjába beakasztvavisszatenni a tartót. Kivétel: Enyhe nyomást gyakorolnia mosószertartó elülsõrészén levõ nagy nyomó-gombra és felfelé kihúzni(1. ábra).47

Rendellenességek és elhárírásuk SzervizRendellenességekÓvintézkedések KarbantartásProgramok Mosószerek ÜzembehelyezésLeírás Megtörténhet, hogy a mosógép nem mûködik. Mielõtt felhívná a Szervizt (lásd 48. oldal) ellenõrizze, hogy nem olyan problémáról van szó, amely a következõ lista segítségével egyszerûen megoldható. Rendellenességek: A mosógép nem kapcsol be. A mosási ciklus nem indul el. A mosógép nem vesz fel vizet (A kijelzõn H

O olvasható). A mosógép folytonosan szívja és lereszti a vizet. A mosógép nem ereszti le a vizet, vagy nem centrifugál. A mosógép nagyon rázkódik a centrifugálás alatt. A mosógépbõl elfolyik a víz. Sok hab képzõdik. Lehetséges okok / Megoldás: A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen. Nincs áram a lakásban. Az ajtó nincs jól becsukva (a kijelzõn a door felirat olvasható). Nem nyomta meg az billentyût. Nem nyomta meg a START/RESET billentyût. A vízcsap nincs nyitva. A vízbevezetõ csõ nincs csatlakoztatva a csaphoz. A csõ meg van törve. A vízcsap nincs nyitva. A lakásban nincs víz. Nincs elegendõ nyomás. Nem nyomta meg a START/RESET billentyût. A leeresztõcsõ nem a padlószinttõl 65 és 100 cm közötti magasságban van felszerelve (lásd 39. oldal). A leeresztõcsõ vége vízbe merül (lásd 39. oldal). A fali szifonnak nincs szellõzése. Ha ezen vizsgálatok után a probléma nem oldódik meg, zárja el a vízcsapot, kapcsolja ki a mosógépet és hívja ki a szervizszolgálatot. Ha a lakás egy épület legfelsõbb emeleteinek egyikén található, lehetséges, hogy a csatorna-szellõzõ eltömõdésének jelensége (szivornyahatás) lépett fel, ezért a mosógép folytonosan szívja és leereszti a vizet. Ezen kellemetlenség elkerülésére a kereskedelmi forgalomban rendelkezésre állnak csatorna-szellõzõ szelepek. A program nem ereszti le a vizet: némelyik programnál manuálisan kell elindítani (lásd 42. oldal). Be van kapcsolva a Vasalj kevesebbet opció: a program befejezéséhez nyomja meg a START/RESET billentyût (lásd 43. oldal). A leeresztõcsõ meg van törve (lásd 39. oldal). A lefolyó el van dugulva. Az üzembehelyezéskor nem távolították el a forgódob rögzítését (lásd 38. oldal). A mosógép nem áll vízszintben (lásd 38. oldal). A mosógép a bútor és a fal köté van szorítva (lásd 38. oldal). A vízbevezetõ csõ nincs jól felcsavarva (lásd 38. oldal). A mosószeradagoló fiók eltömõdött (a tisztítást lásd a 46. oldalon). A leeresztõcsõ nincs jól rögzítve (lásd 39. oldal). A mosószer nem mosógépekhez való (kell, hogy szerepeljen rajta, hogy gépi, kézi vagy gépi mosáshoz, vagy hasonló). Túl sok mosószert használt.48

Mielõtt a Szervizhez fordulna: Gyõzõdjön meg arról, hogy a hibát nem tudja maga is elhárítani (lásd 47. oldal); Újból indítsa el a programot, hogy lássa, elhárította-e a hibát; Ellenkezõ esetben forduljon a megbízott Szakszervizhez: a telefonszámot a garanciajegyen találja. Soha ne forduljon nem megbízott szerelõhöz. Közölje: a meghibásodás jellegét; a mosógép modelljét (Mod.); a gyártási számot (Sorsz.). Ezen információk a mosógép hátsó részére felerõsített táblán találhatók. Szerviz Szerviz49
