HASZNÁLATI ÚTMUTATÓ PS50A551S3 SAMSUNG

Bn68-01434A-X0Por.indd 51

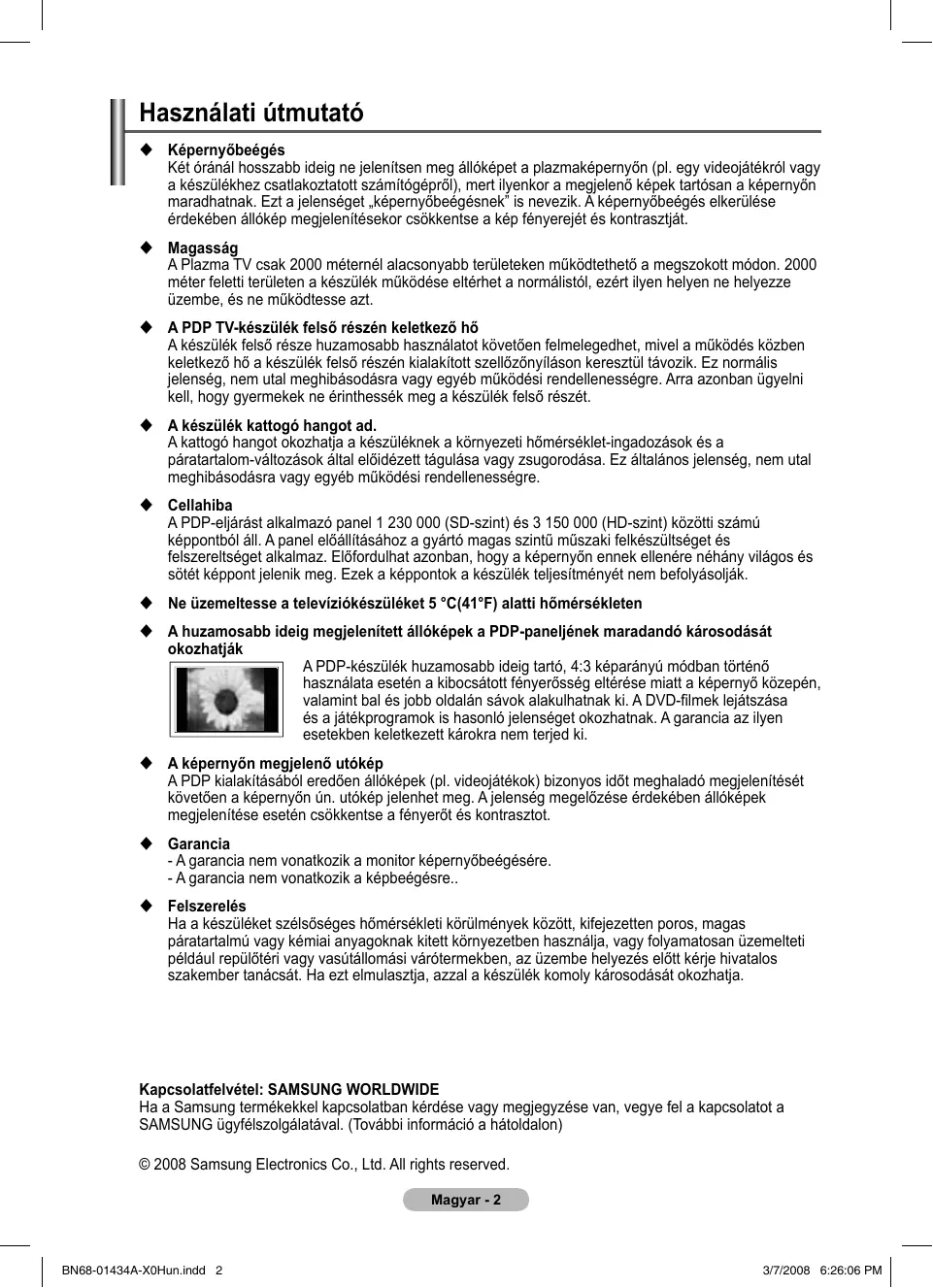

3/7/2008 2:31:07 PM Használati útmutató Képernyőbeégés Két óránál hosszabb ideig ne jelenítsen meg állóképet a plazmaképernyőn (pl. egy videojátékról vagy a készülékhez csatlakoztatott számítógépről), mert ilyenkor a megjelenő képek tartósan a képernyőn maradhatnak. Ezt a jelenséget „képernyőbeégésnek” is nevezik. A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját. Magasság A Plazma TV csak 2000 méternél alacsonyabb területeken működtethető a megszokott módon. 2000 méter feletti területen a készülék működése eltérhet a normálistól, ezért ilyen helyen ne helyezze üzembe, és ne működtesse azt. A PDP TV-készülék felső részén keletkező hő A készülék felső része huzamosabb használatot követően felmelegedhet, mivel a működés közben keletkező hő a készülék felső részén kialakított szellőzőnyíláson keresztül távozik. Ez normális jelenség, nem utal meghibásodásra vagy egyéb működési rendellenességre. Arra azonban ügyelni kell, hogy gyermekek ne érinthessék meg a készülék felső részét. A készülék kattogó hangot ad. A kattogó hangot okozhatja a készüléknek a környezeti hőmérséklet-ingadozások és a páratartalom-változások által előidézett tágulása vagy zsugorodása. Ez általános jelenség, nem utal meghibásodásra vagy egyéb működési rendellenességre. Cellahiba A PDP-eljárást alkalmazó panel 1 230 000 (SD-szint) és 3 150 000 (HD-szint) közötti számú képpontból áll. A panel előállításához a gyártó magas szintű műszaki felkészültséget és felszereltséget alkalmaz. Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg. Ezek a képpontok a készülék teljesítményét nem befolyásolják. Ne üzemeltesse a televíziókészüléket 5 °C(41°F) alatti hőmérsékleten A huzamosabb ideig megjelenített állóképek a PDP-paneljének maradandó károsodását okozhatják A PDP-készülék huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. A DVD-filmek lejátszása és a játékprogramok is hasonló jelenséget okozhatnak. A garancia az ilyen esetekben keletkezett károkra nem terjed ki. A képernyőn megjelenő utókép A PDP kialakításából eredően állóképek (pl. videojátékok) bizonyos időt meghaladó megjelenítését követően a képernyőn ún. utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot. Garancia - A garancia nem vonatkozik a monitor képernyőbeégésére. - A garancia nem vonatkozik a képbeégésre.. Felszerelés Ha a készüléket szélsőséges hőmérsékleti körülmények között, kifejezetten poros, magas páratartalmú vagy kémiai anyagoknak kitett környezetben használja, vagy folyamatosan üzemelteti például repülőtéri vagy vasútállomási várótermekben, az üzembe helyezés előtt kérje hivatalos szakember tanácsát. Ha ezt elmulasztja, azzal a készülék komoly károsodását okozhatja.

Kapcsolatfelvétel: SAMSUNG WORLDWIDE Ha a Samsung termékekkel kapcsolatban kérdése vagy megjegyzése van, vegye fel a kapcsolatot a SAMSUNG ügyfélszolgálatával. (További információ a hátoldalon) © 2008 Samsung Electronics Co., Ltd. All rights reserved. Magyar - 2

BN68-01434A-X0Hun.indd 2

3/7/2008 6:26:06 PM Tartalom Általános tudnivalók

Használati útmutató 2 Tartozékok ellenőrzése 4 Az állvány használata 4 Vezérlőpanel 5 Csatlakoztató panel 6 A távvezérlő áttekintése 8

A dátum és időpont beállításai 25 Nyelv/Fényeffektus/Dallam/Szórakoztatás/Energiagazd./PIP. 26

Számítógép képernyője A (Windows XP alapú) számítógépes szoftver beállítása 28 Bemeneti mód (PC) 29 A számítógép beállítása 30

Működtetés A televízió be- és kikapcsolása 9 A menü megtekintése 9 A Plug & Play funkció 10 A TOOLS gomb használata 12 Külső jelforrások megtekintése 12 Az eszközök nevének módosítása 13

WISELINK A WISELINK funkció használata 31 A WISELINK menü használata 32 A Fénykép (JPEG) lista használata 33 Az MP3 lista használata 36 A Beállítás menü használata 37

Csatornakezelés Csatornák automatikus tárolása 13 Csatornák kézi tárolása 14 Csatornák hozzáadása / zárolása 15 Tárolt csatornák rendezése 16 Név hozzárendelése a csatornákhoz 16 Csatornák finomhangolása 17

Az Anynet+ Mi az Anynet+? 39 Anynet+ eszközök 39 Az Anynet+ 40 Váltás és keresés az Anynet+ eszközök között 40 A felvétel 41 Hallgatás külső vevőn 42 Szervizelés igénylése előtt olvassa el a következő pontokat 42

Képkezelés Képnorma választása 18 A képbeállítások testreszabása 18 A kép részletes beállításainak konfigurálása 19 Képopciók (Picture Options) 20 Képbeállítások visszaállítása gyári alapbeállításra 22

Függelék A Teletext funkció (a típustól függően) 43 A fali konzol tartozékainak szabványadatai (VESA) 45 A (külön kapható) fali konzol állítása 46 Az állvány összeszerelése (modelltől függő) 47 Hibaelhárítás 48 Műszaki leírás 49

Hangszabályzás Hangbeállítások 23 A Hang mód kiválasztása (típusfüggő) 24 (Külön kapható) fejhallgató csatlakoztatása .... 24

Használati útmutató Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá.

3/8/2008 1:37:32 AM Tartozékok ellenőrzése

Távvezérlő és AAA méretű elemek

Takarólemez / Csavarok (2ea) (Lásd az 47. oldalt)

Ferritgyűrű a tápvezetékhez

Ferritgyűrű az S-video csatlakoztatáshoz

Ferritgyűrű komponenshez

Garanciakártya Regisztrációs lap Biztonsági útmutató

Külön megvásárolható tartozékok

Kábel komponens csatlakozóhoz

(tápkábel, S-Video, komponens) ➢ Ferritgyűrű A ferritgyűrű célja, hogy megóvja a kábelt az interferenciától. A kábel csatlakoztatásakor nyissa fel a ferritgyűrűt, és kapcsolja a kábel köré, közel a csatlakozóhoz.

Az állvány használata ➢

A plazmaképernyő mozgatásához legalább két ember szükséges. Ne helyezze a plazmaképernyőt a padlóra, mert ez a készülék megrongálódásához vezethet. A plazmaképernyőt mindig függőlegesen kell tárolni. A plazmaképernyő jobbra és balra 20 fokkal forgatható el.

BN68-01434A-X0Hun.indd 4

3/7/2008 6:26:07 PM Vezérlőpanel Elülső kezelőpanel

➢ A termék színe és formája típusonként különbözhet. 1

SOURCE Megjeleníti az összes hozzáférhető beviteli forrás menüjét (TV, 1. külső, 2. külső, AV, S-Video, Komponens, PC, HDMI1, HDMI2, HDMI3). ➢ A képernyőmenüben ezt a gombot használhatja a távvezérlő ENTER gombjának megfelelő beviteli gombként.

2 MENU Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni.

5 Tápfeszültségjelző Villog és elalszik, ha a készülék be van kapcsolva, készenléti állapotban pedig folyamatosan világít. 6

(Power) gomb A televízió be- és kikapcsolására való.

7 Távirányító érzékelője A távvezérlőt a TV-nek erre a pontjára kell irányítani. 8 Hangszóró

3 – + Megnyomás ával növeli vagy csökkenti a hangerőt. A képernyőn úgy használja a – + gombot, mint a távirányító ◄ és ► gombját használná. 4

C/P. Csatornaváltáshoz használható. A képernyőn úgy használja a C/P. gombot, mint a távirányító ▲ és ▼ gombját használná.

BN68-01434A-X0Hun.indd 5

3/7/2008 6:26:09 PM Csatlakoztató panel Hátsó panel 1

Kábeltelevíziós hálózat

➢ A termék színe és formája típusonként különbözhet

Ha audio- vagy videoeszközt csatlakoztat a készülékhez, győződjön meg arról, hogy minden egység ki van-e kapcsolva. Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.

1 ELEKTROMOS CSATLAKOZÓ A készülék tápkábelének csatlakoztatásához. 2 COMPONENT IN Csak (AUDIO L/R) és video (Y/PB/PR) csatlakoztatható bemenetként. 3 PC IN(PC) / AUDIO A számítógép video- és audiokimenetét lehet rá csatlakoztatni. 4 EXT 1, EXT 2 Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemez-lejátszó számára.

5 Külső audiokészülékek csatlakoztatása RCA-audiokábelek csatlakoztatása a TV-készülékről külső forrásra, például audioeszközre. 6 SERVICE − Csak szervizeléshez. − Ha a távvezérlővel akarja a TV rálátási szögét változtatni, soros csatlakozással kösse a készülékhez a fali tartószerkezet elektromotorját.

Bemenetek/kimenetek műszaki adatai Bemenet Csatlakozó

Videó Audió(bal/jobb) RGB EXT 1

Kimenet Videó + Audió (bal/jobb) Csak TV csatlakoztatható. Választható kimeneti eszköz.

Folytatás… Magyar - 6

BN68-01434A-X0Hun.indd 6

7 HDMI IN 1, 2 − HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra. − HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni. Mi az a HDMI? − „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé. − A HDMI/DVI-csatlakozó támogatja a DVIkapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). A HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többcsatornás digitális hangátvitelt.

DVI IN (HDMI 2) AUDIO R/L DVI audiokimenetek külső eszközökhöz. 8 ANT IN 75 Ω-os koaxiális csatlakozó az antennához / kábeltelevíziós hálózathoz. A HDMI/DVI és a komponens csatlakoztató támogatása HDMI/DVI 50Hz HDMI/DVI 60Hz Komponens

➢ A termék színe és formája típusonként különbözhet. 1 HDMI IN 3 Csatlakoztatás HDMI-kimenettel rendelkező eszköz HDMI-csatlakozójához. 2 WISELINK Csatlakoztasson USB háttértároló eszközt a képfájlok megtekintéséhez (JPEG) és az audiofájlok lejátszásához (MP3). 3 S-VIDEO vagy VIDEO / AUDIO L/R Video- (S-Video vagy Video) és audiobemenetek külső készülékek, például videokamera vagy videomagnó számára.

4 Fejhallgató-csatlakozó A televízióhoz fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a műsort. A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat.

BN68-01434A-X0Hun.indd 7

3/7/2008 6:26:11 PM A távvezérlő áttekintése

1 POWER gomb (A televízió be- és kikapcsolása 2 A TV-üzemmód közvetlen kiválasztása 3 Számgombok közvetlen csatornaeléréshez 4 Egyjegyű/kétjegyű csatornaválasztás 5 A hang ideiglenes kikapcsolása 6 Hangerő növelése Hangerő csökkentése 7 Csatornakezelő gomb (lásd a 15. oldalt) 8 A gyakran használt funkciók kiválasztásához használható. 9 A menüben található kurzor vezérlése 0 A sugárzott műsor információinak megtekintésére szolgál # Megnyomásával kiválasztható a kép- és hangmód a sportközvetítésekhez, a filmekhez és a játékokhoz. $ Videomagnó/DVD funkció (visszacsévélés, leállítás, lejátszás/szünet, előrecsévélés % Elérhető forrás kiválasztása ^ Előző csatorna & Következő csatorna Előző csatorna * A fő képernyőmenü megjelenítése ( Ez a funkció lehetővé teszi fényképek megtekintését és lejátszását (JPEG) és audiofájlok (MP3) lejátszását külső eszközről. (Lásd a 33. oldalt (JPEG) és a 36. oldalt (MP3).) ) Visszatérés az előző menühöz

a Kilépés a képernyőmenüből b Képméret kiválasztása c Akkor használja, ha SAMSUNG DMA (digitális médiaadapter) eszközt csatlakoztat HDMIinterfészen keresztül, és DMA-üzemmódra vált. (DMA gomb nincs minden készüléken.) Működéséről további információt talál a DMA használati útmutatójában. Ez a gomb akkor használható, ha az „ Anynet+ (HDMI-CEC)” állása „Be” (lásd az 40. oldalt). d A HDMI-üzemmód közvetlen kiválasztása e Nyomja meg a képmód kiválasztásához

Teletext funkciók (Lásd a 43. oldalt) 2 Kilépés a teletext képernyőről (típusfüggő) 7 Teletext tárolása 8 Teletext mérete 0 Teletext megjelenítése ! Fastext témaválasztás @ Teletext megjelenítése/a normál adás és a teletext együttese % Teletext mód kiválasztása (LIST vagy FLOF) ^ Teletext aloldal & P :Teletext következő oldala P :Teletext előző oldala * Teletext tartalomjegyzék ) Teletext kimerevítése a Teletext bezárása

3/7/2008 6:26:12 PM Elemek behelyezése a távirányítóba 1 2

Az ábrán látható módon tolja felfelé a távvezérlő hátlapját. Tegyen be két AAA méretű elemet. Az elemek „+” és „–” pólus helyzete az elemtartóban lévő jelzésnek megfelelő legyen. Ne használjon együtt különböző típusú elemeket, pl. alkáli- és mangánelemeket. Az ábrának megfelelően tegye vissza a hátlapot. Ha hosszabb ideig nem használja a távirányítót, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen. A távvezérlő legfeljebb 7 m távolságra használható a TVkészüléktől. (Átlagos TV-használat esetén az elemek körülbelül egy évig használhatók.)

a távirányító nem működik, ellenőrizze a következőket: ➢ Ha 1. Be van kapcsolva a TV?

2. Felcserélődött az elemek plusz és mínusz pólusa? 3. Kifogytak az elemek? 4. Áramkimaradás van vagy nincs csatlakoztatva a tápkábel? 5. Van a közelben fluoreszkáló fény vagy neonfényjel?

A televízió be- és kikapcsolása A tápfeszültségvezeték a televízió hátoldalához van csatlakoztatva. 1 Dugja be a tápfeszültség csatlakozóját a megfelelő aljzatba. A tápfeszültség értéke a televízió hátoldalán van feltüntetve. A frekvencia 50 vagy 60 Hz. 2 A készülék bekapcsolásához nyomja meg a készülék elején található (Főkapcsoló) gombot (Be/Ki) vagy a távvezérlő POWER gombját. A készülék automatikusan a legutoljára megtekintett csatornát választja ki. Ha még nem tárolt csatornát, akkor nem jelenik meg tiszta kép. Tanulmányozza az „A csatornák automatikus tárolása” című részt a 13. oldalon, vagy az „A csatornák kézi tárolása” című részt a 14. oldalon. A televízió első bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. Lásd a „Plug & Play funkció” c. részt a 10. oldalon. 3 A készülék kikapcsolásához nyomja meg a készülék elején található (Főkapcsoló) gombot (Be/Ki) vagy a távvezérlő POWER gombját. 4 A készülék bekapcsolásához nyomja meg a televízió elején található (Főkapcsoló) gombot (Be/Ki) vagy a távvezérlő POWER gombját, illetve a számgombokat.

A menü megtekintése 1

Nyomja meg a MENU gombot. A főmenü megjelenik a képernyőn. Bal oldalán hat ikon látható: Kép (Picture), Hang (Sound), Csatorna (Channel), Beállítás (Setup), Bemenet (Input) és Digitális menü (Digital Menu). A ▲ vagy a ▼ gombbal választhatja ki az ikont, majd az ENTER gombbal léphet be az almenübe. A ▲ vagy a ▼ gombbal léphet a kívánt menüpontra. Az ENTER gomb lenyomásával választhatja ki a menüpontot. A ▲, ▼, ◄, ► gomb megnyomása megváltoztatja a kijelölt elemet. A RETURN gomb megnyomása pedig az előző menüre léptet vissza. A menüből történő kilépéshez az EXIT gombot kell megnyomni.

TV Kép Üzemmód : Normál Képpontok fényereje Kontraszt Fényerő Élesség Szín Árnyalat Z50 Részletbeállítások VTovábbi menüpontok

3/7/2008 6:26:15 PM A Plug & Play funkció A televízió első bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak: Ha véletlenül rosszul választja meg a készülékhez az országot, a betűk a képernyőn esetleg rosszul jelennek meg. 1 Ha a televízió készenléti üzemmódban van, nyomja meg a távirányító POWER gombját. Megjelenik a Plug & Play indítása felirat. Nyomja meg az ENTER gombot. 2 A Nyelv menü néhány másodperc múlva automatikusan megjelenik. 3 Válassza ki a megfelelő nyelvet a ▲ vagy ▼ gomb lenyomásával. Nyomja meg az ENTER gombot. Megjelenik a. Az Otthon beállítás a TV otthoni használatára szolgál. üzenet. 4 A ◄ vagy a ► gombbal válassza ki az Üzlet mód vagy az Otthon gombot, majd nyomja meg az ENTER gombot. Az antenna csatlakoztatásának ellenőrzésére felszólító üzenet jelenik meg. Az alapbeállítás az Otthon. Azt javasoljuk, hogy TV-készülékét állítsa Otthon (Home Use) módra, hogy a legkiválóbb képminőséget élvezhesse otthonában. Az Üzlet mód használata kereskedelmi környezetben javasolt. Ha véletlenül Üzlet mód üzemmódra állította a készüléket, nyomja meg a hangerő gombját. és tartsa lenyomva a TV-készüléken a MENU gombot öt másodpercig, így a TV visszatér a Normál (Otthon) módba. 5 Győződjön meg arról, hogy az antenna helyesen csatlakozik a TV-készülékhez.Nyomja meg az ENTER gombot. Megjelenik az Ország menü. 6 Válassza ki a megfelelő országot vagy térséget a ▲ vagy ▼ gombbal. Nyomja meg az ENTER gombot. A csatorna-kiválasztás menü jelenik meg.

Plug & Play indítása OK Belépés Plug & Play ▲ Hrvatski Română Magyar ▼

Az Otthon beállítás a TV otthoni használatára szolgál. Üzlet mód

Ellenőrizze az antennabemene OK Belépés Plug & Play Ország

▲ Egyesült Kir. Ausztria Kelet-Európa Egyéb Belépés Plug & Play

Automata tárolás P 1 C --

A csatornatárolás elindításához nyomja le az ENTER gombot. Plug & Play A keresés automatikusan leáll. A televízió elkezdi az elérhető Órabeállítás csatornák letárolását. Hónap Nap Év Az óra beállításához nyomja meg az ENTER gombot. 15 01 2008 Ha a vége előtt kívánja befejezni a keresést, válassza ki a Óra Perc Stop lehetőséget, és nyomja meg az ENTER gombot. 12 00 A ◄ vagy ►/ENTER gombbal léptesse a Hónap, Nap, Év, Mozgatás Beállítás Belépés Óra és Perc értékeit. Állítsa be az értékeket a ▲ vagy a ▼ gomb megnyomásával. A távvezérlőn található számgombok segítségével közvetlenül beállíthatja a Hónapot, Napot, Évet, Órát és a perc. Az ENTER gombbal hagyja jóvá választását. Megjelenik az Jó szórakozást! üzenet. Ha végzett, nyomja meg az ENTER gombot. Akkor is, ha nem nyomta meg az ENTER gombot, az üzenet néhány másodperc múlva automatikusan eltűnik. S

Ha vissza kívánja állítani ezt a funkciót ... 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Beállítás menüpontot, majd nyomja meg az ENTER gombot. 3 A Plug & Play menüpont kiválasztásához nyomja meg ismét az ENTER gombot.

OK TV Beállítás Plug & Play Nyelv Idő Fényeffektus Falra szerelt Dallam Szórakoztatás Energiagazd.

: Magyar : Készenléti be : Ki : Ki : Ki

Z Z Z Z X Z Z Z X Vissza

BN68-01434A-X0Hun.indd 11

3/7/2008 6:26:17 PM A TOOLS gomb használata A TOOLS gombbal gyorsan és könnyen kiválaszthatja a leggyakrabban használt funkciókat. A „Eszközök” menü a megtekintés külső bemeneti módjától függően változik. 1

Nyomja meg a TOOLS gombot. Megnyílik a Eszközök menü.

A ▲ vagy a ▼ gombbal válasszon menüt, majd nyomja meg az ENTER gombot. A ▲/▼/◄/►/ENTER gombokkal jelenítheti meg, módosíthatja és használhatja a kiválasztott elemeket. Az egyes funkciók részletesebb ismertetését a megfelelő oldalon találja.

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Hang üzemmód : Auto kikapcs : SRS TS XT : Energiagazd. : Kettős I/II : Mozgatás

Normál Egyedi Ki Ki Ki Mono

• Anynet+(HDMI-CEC), lásd a 40. oldalt • Kép Üzemmód: lásd 18. oldal • SHang üzemmód: lásd 23. oldal • Auto kikapcs.: lásd 25. oldal • SRS TS XT, lásd 23. oldal • Energiagazd. lásd: 27. oldal • Kettős I-II: lásd: 24. oldal

Külső jelforrások megtekintése Válthat a csatlakoztatott készülékek (videomagnó, DVD-egység, beltéri egység) és a televíziós forrás (hagyományos adás vagy kábel) között. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Bemenet menüpontot, majd nyomja meg az ENTER gombot. 3 A Forráslista menüpont kiválasztásához nyomja meg ismét az ENTER gombot. 4 A ▲ vagy a ▼ gombbal válassza ki a jelforrást, majd nyomja meg az ENTER gombot. Elérhető jelforrások: TV, 1. külső, 2. külső, AV, S-Video, Komponens, PC, HDMI1, HDMI2, HDMI3 Csak a TV-készülékhez csatlakoztatott külsõ eszközök ➢ választhatók.

TV Bemenet Forráslista : TV Névszerkesztés Anynet + (HDMI-CEC)

Ezeket az opciókat egyszerűen kiválaszthatja a távvezérlő ➢ SOURCE gombjával is.

Ha ismét a TV-műsort szeretné nézni, akkor a TV gomb ➢ megnyomása után válassza ki a kívánt csatorna számát.

HDMI módba úgy is átválthat, hogy egyszerűen megnyomja a ➢ távvezérlő HDMI gombját.

BN68-01434A-X0Hun.indd 12

3/7/2008 6:26:17 PM Az eszközök nevének módosítása A külső jelforrásokat névvel lehet ellátni. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Bemenet menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Névszerkesztés menüpontot, majd nyomja meg az ENTER gombot. 4 A ▲ vagy a ▼ gombbal válassza ki az átnevezni kívánt külső jelforrást, majd nyomja meg az ENTER gombot. 5 Válassza ki a megfelelő eszközt a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Elérhető eszköznevek: Videomagnó, DVD, Kábelvevő egység, Műholdvevő, PVR-vevő, AV-vevő egység, Játék, Videokamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA. 6 A menüből történő kilépéshez az EXIT gombot kell megnyomni.

TV Z Z Forráslista : TV Névszerkesztés Anynet + (HDMI-CEC)

Névszerkesztés 1. Külső : −−−− −−−− Videomagnó 2. Külső : −−−− DVD AV : Kábelvevő egység S-Video: Komponens : Műholdvevő PVR-vevő PC : −−−− AV-vevő egység HDMI1 : −−−− ▼ HDMI2 : ---HDMI3 : ---Mozgatás

Csatornák automatikus tárolása Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként különbözőek). Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban a számokat kézileg is megadhatja, és bármely csatornát törölheti, amelyet nem kíván nézni. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Csatorna menüpontot, majd nyomja meg az ENTER gombot. 3 Nyomja meg az ENTER gombot. A rendszer megjeleníti a rendelkezésre álló országokat. 4 Válassza ki az országot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. 5 A ▲ vagy a ▼ gombbal válassza ki az Automata tárolás opciót, majd nyomja meg az ENTER gombot. 6 Az ENTER gombbal indítsa el a csatornakeresést. A keresés automatikusan leáll. A keresést befejeződése előtt a MENU vagy az ENTER gombbal leállíthatja.

TV Csatorna Ország : Egyesült▲Kir.m Hollandia Automata tárolás Spanyolország Kézi tárolás Svájc Csatornakezelő Egyesült Kir. Sorrend Others Név Finomhangolás

Csatorna Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás

Z Z Z Z Z Z Z Vissza

Automata tárolás Automata tárolás P 1 C --

BN68-01434A-X0Hun.indd 13

3/7/2008 6:26:18 PM Csatornák kézi tárolása Tárolhatja a kívánt televíziós csatornákat, beleértve a kábeltévés hálózaton fogadott csatornákat is. A csatornák kézi tárolásakor: Eldöntheti, hogy kívánja-e tárolni mindegyik talált csatornát. Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Csatorna menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Kézi tárolás menüpontot, majd nyomja meg az ENTER gombot. 4 Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. 5 Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot. 6 A menüből történő kilépéshez az EXIT gombot kell megnyomni.

TV Csatorna Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás

Z Z Z Z Z Z Z Vissza

Kézi tárolás Program Színrendszer Hangrendszer Csatorna Keresés Tárolás

:P 1 : Auto. : BG :C 6 : 175 MHz :?

Program (a csatornához rendelni kívánt program száma) Mozgatás Belépés − A ▲ vagy a ▼ gombbal választható ki a megfelelő szám. A számot a távirányítón a (0~9) számgombbal közvetlenül is ki lehet választhatni. Színrendszer: Auto/PAL/SECAM/NTSC4.43 − Válassza ki a kívánt színnormát a ▲ vagy a ▼ gombbal. Hangrendszer: BG/DK/I/L − Válassza ki a kívánt hangnormát a ▲ vagy a ▼ gombbal. Csatorna (Ha tudja a tárolni kívánt csatorna számát) − A ▲ vagy a ▼ gombbal válassza a C (antenna) vagy az S (kábel) csatornatípust. − Nyomja meg a ► gombot, majd a ▲ vagy ▼ gombbal válassza ki a kívánt számot. A számot a távirányítón a (0~9) számgombbal közvetlenül is ki lehet választhatni. Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangnormát. Keresés (Ha nem ismeri a csatorna számát) − A ▲ vagy a ▼ gombbal indítsa el a keresést. − A hangolóegység addig pásztázza a frekvenciatartományt, amíg az első csatorna vagy a kiválasztott csatorna meg nem jelenik a képernyőn. Tárolás (Store – a csatorna és a hozzá társított programszám tárolásakor) − Válassza az OK beállítást az ENTER gombbal.

mód ☛ Csatorna P (Program mód): A hangolás befejezésekor a térségben fogható műsorszóró állomásokat

a készülék a P00 és P99 pozíciószámhoz rendeli. A csatornát a pozíciószám megadásával választhatja ki. C (Antennás csatorna mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (antennán keresztül sugárzott) csatornát. S (Kábeltelevíziós mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (kábel)csatornát.

BN68-01434A-X0Hun.indd 14

3/7/2008 6:26:19 PM Csatornák hozzáadása / zárolása A Csatornakezelő elemmel kényelmesen zárolhat vagy hozzáadhat csatornákat. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Csatorna menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Csatornakezelő menüpontot, majd nyomja meg az ENTER gombot. Csatornák hozzáadása A Csatornalista kényelmesen bővíthető csatornákkal. 4 5

TV Csatorna Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás

TV A Csatornalista kiválasztásához nyomja meg az ENTER gombot. Lépjen a ( ) mezőre a ▲/▼/◄/► gombbal, válassza ki a hozzáadni kívánt csatornát, és az ENTER gomb megnyomásával adja hozzá. Ha újra megnyomja az ENTER gombot, a ( ) jelzés eltűnik a csatorna mellől, és a csatorna nem adódik hozzá.

Z Z Z Z Z Z Z Vissza

Csatornakezelő Csatornalista Gyermekzár

Csatornák zárolása A kép eltüntetését és a hang némítását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat. A ▲ vagy a ▼ gombbal válassza ki a Gyermekzár menüpontot, majd nyomja meg az ENTER gombot. 7 A ▲ vagy a ▼ gombbal válassza ki a Be beállítást, majd nyomja meg az ENTER gombot. 8 A ▲ vagy a ▼ gombbal válassza ki a Csatornalista menüpontot, majd nyomja meg az ENTER gombot. 9 Lépjen a ( ) mezőre a ▲/▼/◄/► gombbal, válassza ki a zárolni kívánt csatornát, és az ENTER gomb megnyomásával zárolja. Ha újra megnyomja az ENTER gombot, a ( ) jelölés eltűnik a csatorna mellől, és a csatorna nem lesz zárolt. Ha a Gyermekzár be van kapcsolva, egy kék képernyő jelenik meg. 10 A menüből történő kilépéshez az EXIT gombot kell megnyomni. 6

C1 C6 C5 C8 C 11 C 22 C 26 C 36 C 52 C 24 Hozzáadás Mozgatás Oldal

Zárol Belépés Vissza

Ezeket az opciókat egyszerűen kiválaszthatja a távvezérlő ➢ CH LIST gombjával is.

BN68-01434A-X0Hun.indd 15

3/7/2008 6:26:20 PM Tárolt csatornák rendezése Ezzel a művelettel módosíthatja a tárolt csatornák programszámát. Erre a műveletre az automatikus mentés használata után lehet szüksége. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Csatorna menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Sorrend menüpontot, majd nyomja meg az ENTER gombot. 4 A ▲ vagy a ▼ gombbal válassza ki a kívánt csatornát, majd nyomja meg az ENTER gombot. 5 A ▲ vagy ▼ gombbal választhatja ki azt a programszámot, amelyhez a csatornát hozzá szeretné rendelni. Nyomja meg az ENTER gombot. A csatorna az új helyre kerül, a többi csatorna pedig ennek megfelelően tolódik el. 6 A többi csatorna megfelelő programszámhoz rendeléséhez ismételje meg a 4. és 5. lépést. 7 A menüből történő kilépéshez az EXIT gombot kell megnyomni.

TV Csatorna Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás

Z Z Z Z Z Z Z Vissza

Név hozzárendelése a csatornákhoz A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Csatorna menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Név menüpontot, majd nyomja meg az ENTER gombot. 4 A ▲ vagy a ▼ gombbal válassza ki az átnevezendő csatornát, majd nyomja meg az ENTER gombot. 5 Nyomja meg a ▲ vagy a ▼ gombot, hogy kiválassza a megfelelő betűt (A-Z), a megfelelő számot (0-9), egyéb jelet (+, -, *, /) vagy a szóközt. Lépjen az előző vagy következő betűre a ◄ vagy ► gomb megnyomásával, majd nyomja meg az ENTER gombot. 6 Valamennyi átnevezendő csatorna esetén ismételje meg a 4–5. lépést. 7 A menüből történő kilépéshez az EXIT gombot kell megnyomni.

TV Csatorna Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás

Z Z Z Z Z Z Z Vissza

BN68-01434A-X0Hun.indd 16

3/7/2008 6:26:22 PM Csatornák finomhangolása Ha a vétel teljesen tiszta, akkor nem kell a csatornát finomra hangolni, mivel a készülék ezt a keresés és tárolás során automatikusan elvégezte. Ha gyenge a jel, akkor lehetséges, hogy kézileg kell csatornát finomra hangolnia. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A ▲ vagy a ▼ gombbal válassza ki a Csatorna menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Finomhangolás menüpontot, majd nyomja meg az ENTER gombot. 4 Éles és tiszta kép, valamint a jó hangminőség eléréséhez nyomja a ◄ vagy a ► gombot addig, amíg meg nem találja az optimális beállítást. Nyomja meg az ENTER gombot. Nyomja meg az INFO gombot. A finomhangolás tárolásával a csatorna kijelzése a képernyőn fehér helyett piros lesz, és mellette a „*” jel lesz látható. A ▲ vagy a ▼ gombbal válassza ki a Visszaállítás gombot, hogy a finomhangolást a 0 értékre állítsa vissza. Nyomja meg az ENTER gombot. 5 A menüből történő kilépéshez az EXIT gombot kell megnyomni.

TV Csatorna Ország : Egyesült Kir. Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás

Z Z Z Z Z Z Z Visszaállítás Beállítás

P 1* Mono Kép Hang SRS TS XT −− : −−

3/7/2008 6:26:22 PM Képnorma választása Kiválaszthatja az elvárásainak leginkább megfelelő képtípust. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 A Kép menüpont kiválasztásához nyomja meg az ENTER gombot. 3 Az Üzemmód menüpont kiválasztásához nyomja meg ismét az ENTER gombot. 4 Válassza ki a megfelelő üzemmódot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Választható üzemmódok: Kiemelt, Normál, Film A beállítási értékek a bemeneti forrás jellegétől függenek. 5 A menüből történő kilépéshez az EXIT gombot kell megnyomni. A Kiemelt beállítást napközben vagy erősen kivilágított szobában történő tévézéshez célszerű használni. A Normál beállítást a szokásos körülmények közötti tévézéshez célszerű használni. Filmnézéshez a Film beállítást célszerű használni.

TTVV Kép Kép Üzemmód : Normál Képpontok fényereje Kontraszt Fényerő Élesség Szín Árnyalat Z50 Részletbeállítások VTovábbi menüpontok

Kép Üzemmód : Standard Kiemelt Képpontok fényereje 7 Normál Kontraszt 80 Film Fényerő 45 Élesség 50 Szín 50 Árnyalat Z50 V50 Részletbeállítások VTovábbi menüpontok

Egyszerű beállítás 1 Nyomja meg a távvezérlő TOOLS gombját. 2 A ▲ vagy a ▼gombbal válassza ki a Kép Üzemmód elemet. 3 A ◄ vagy a ► zvolte požadovanou možnost

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód ◄ Hang üzemmód : Auto kikapcs. : SRS TS XT : Energiagazd. : Kettős I-II : Mozgatás

Normál Egyedi Ki Ki Ki Mono

➢ A képbeállítást a távvezérlő P.MODE gombjával választhatja ki.

A képbeállítások testreszabása A TV-készülék számos olyan beállítással rendelkezik, TV Kép Üzemmód : Normál Z amelyekkel szabályozni lehet a képminőséget. Képpontok fényereje 7 1 A menü megjelenítéséhez nyomja meg a MENU gombot. Kontraszt 80 Fényerő 45 2 A Kép menüpont kiválasztásához nyomja meg az ENTER Élesség 50 Szín 50 gombot. Árnyalat Z50 V50 Részletbeállítások Z 3 Az Üzemmód menüpont kiválasztásához nyomja meg ismét VTovábbi menüpontok az ENTER gombot. 4 Válassza ki a megfelelő üzemmódot a ▲ vagy a ▼ gombbal, Mozgatás Belépés Vissza majd nyomja meg az ENTER gombot. Választható üzemmódok: Kiemelt, Normál, Film 5 Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. 6 Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot. 7 A menüből történő kilépéshez az EXIT gombot kell megnyomni. Képpontok fényereje – Kontraszt – Fényerő – Élesség – Szín – Árnyalat

➢ PAL rendszer használata esetén TV, EXT, AV és S-Video üzemmódokban az Árnyalat funkció nem használható. ➢ PC módban csak a Képpontok fényereje, a Kontraszt és a Fényerő beállítás módosítható. Nyomja az ◄ vagy a ► gombot, amíg el nem éri az optimális beállítást.

BN68-01434A-X0Hun.indd 18

3/7/2008 6:26:23 PM A kép részletes beállításainak konfigurálása A képbeállítások részletesen is konfigurálhatók. TV Kép Üzemmód : Normál Z 1 A menü megjelenítéséhez nyomja meg a MENU gombot. Képpontok fényereje 7 2 A Kép menüpont kiválasztásához nyomja meg az ENTER Kontraszt 80 Fényerő 45 gombot. Élesség 50 Szín 50 3 A ▲ vagy a ▼ gombbal válassza ki a Részletbeállítások Árnyalat Z50 V50 menüpontot, majd nyomja meg az ENTER gombot. Részletbeállítások Z VTovábbi menüpontok 4 Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Mozgatás Belépés Vissza A választható beállítások: Fekete beállítás, Dinamikus kontraszt, Gamma, Színköz, Fehéregyensúly, Flesh hang, Éljavítás, TV Részletbeállítások xvYCC. Fekete beállítás : Ki Z 5 Ha megfelelőnek találja a beállítást, nyomja meg az ENTER Dinamikus kontraszt : Alacsony Z gombot. Gamma :0 Z Színköz : Természetes. Z 6 A menüből történő kilépéshez az EXIT gombot kell megnyomni. Fehéregyensúly Z A Részletbeállítások vagy Film módban használható. Flesh hang : 0 Z PC módban csak a Dinamikus kontraszt, a Gamma és a Éljavítás : Bi Z xvYCC : Ki X Fehéregyensúly beállítás módosítható a Részletbeállítások közül. Fekete beállítás: Ki, Alacsony, Közepes, Magas Mozgatás Belépés Vissza A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható. Dinamikus kontraszt: Ki, Alacsony, Közepes, Magas A képernyőn a kontraszt állítható, hogy a legjobb kiemelést biztosítsa. Gamma: -3 ~ +3 Beszabályozható a képek közepes fényerőssége. Nyomja az ◄ vagy a ► gombot, amíg el nem éri az optimális beállítást. Színköz: Auto./Természetes/Egyedi A színköz, színtér vörös, zöld és kék színekből álló mátrix. Kedvenc színterének kiválasztásával fedezze fel a legtermészetesebb színeket. − Auto.: Az Automatikus színskála automatikusan beállítja a természetes színtónust a programforrások alapján. − Természetes: A Természetes színskála mély és színgazdag tónust jelent. − Egyedi:A színtartomány egyéni ízlésnek megfelelő beállítása. (lásd: „A színskála testreszabása”)

A színskála testreszabása Szín: Vörös/Zöld/Kék/Sárga/Cián/Bíbor A színtartományt egyéni ízlésének megfelelően állíthatja be. A Szín menü csak akkor választható, ha a Színköz beállításnál az Egyedi érték van megadva. A▲ vagy a ▼ gombbal válasszon a Vörös, a Zöld, a Kék, a Sárga, a Cián és a Bíbor beállítás közül. Nyomja meg az ENTER gombot. − Vörös/Zöld/Kék: A „Szín” menüben beállíthatja a kiválasztott szín RGB (vörös/zöld/kék) értékeit. A módosításhoz a▲ vagy a ▼ gombbal válasszon a Vörös, a Zöld és a Kék beállítás közül. Nyomja meg az ENTER gombot. A ◄ és a ►gomb lenyomásával növelheti, illetve csökkentheti az egyes beállítások értékét. Nyomja meg az ENTER gombot. − Visszaállítás: A színtér visszaállítása az alapértelmezett értékekre. Fehéregyensúly: P-eltolás, Z-eltolás, K-eltolás, P-erősítés, Z-erősítés, K-erősítés és Visszaállítás A természetesebb képszínezés érdekében a színhőmérséklet beállítható. P-eltolás, Z-eltolás, K-eltolás, P-erősítés, Z-erősítés, K-erősítés A módosított értékek megjelennek a módosított képernyőn. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot. Nyomja az ◄ vagy a ► gombot, amíg el nem éri az optimális beállítást. Visszaállítás: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre.

Folytatás… Magyar - 19

BN68-01434A-X0Hun.indd 19

3/7/2008 6:26:24 PM Flesh hang:-15~+15 Hangsúlyozhatja a képen a rózsaszín árnyalatát. Nyomja addig a ◄ vagy a ► gombot, amíg el nem éri az optimális beállítást. A beállítóértékek hatása megjelenik a módosított képernyőn. Éljavítás: Ki/Be Az objektumok kontúrja kiemelhető. xvYCC: Ki/Be (Off/On) Az xvYCC mód bekapcsolása kiemeli a részleteket és megnöveli a színteret, ha külső eszközről néz filmet (pl. DVD-lejátszó), amely a HDMI- vagy a komponensbemeneti aljzathoz csatlakozik. A funkció használatához a Képmódot Film beállításra kell állítani. xvYCC funkció csak Komponens vagy HDMI(Y, Cb, Cr) módban működik.

Képopciók (Picture Options) TV Kép Részletesen megadhatja a képbeállításokat. Üzemmód : Normál Z 1 A menü megjelenítéséhez nyomja meg a MENU gombot. Képpontok fényereje 7 Kontraszt 80 2 Az ENTER gombbal válassza ki a Kép elemet. Fényerő 45 Élesség 50 3 A ▲ vagy a ▼ gombbal válassza ki a Képopciók elemet, majd Szín 50 nyomja meg az ENTER gombot. Árnyalat Z50 V50 Részletbeállítások Z 4 A ▲ vagy a ▼ gombbal válassza ki a kívánt lehetőséget, majd VTovábbi menüpontok nyomja meg az ENTER gombot. 5 Ha megfelelőnek találja a beállításokat, nyomja meg az Mozgatás Belépés Exit ENTER gombot. 6 A menüből történő kilépéshez az EXIT gombot kell megnyomni. TV Képopciók Színtónus : Normál Z PC üzemmódban a Képopciók elemei közül csak a Színtónus, Méret : Auto széles Z Méret és Képernyő beégésvédelem módosítható. Képernyő mód : 16:9 Z Dig. Zajcsökk. : Auto. Z Színtónus: Hideg2 / Hideg1 / Normál / Meleg1 / Meleg2 DNle : További menüpontok X Ha a Kiemelt vagy a Normál képmód van megadva, akkor HDMI feketeszint : Normál X a Meleg1 és a Meleg2 színtónus nem választható ki. Mozi plusz : Alacsony Z Csak kék üzemmód : Ki Z Méret: Auto széles / 16:9 / Széles nagyítás / Nagyítás / 4:3 / Képernyő beégésvédelem Z Csak pásztázás Beállíthatja az igényeinek legjobban megfelelő képméretet. Mozgatás Belépés Vissza − Auto széles: A kép arányainak megváltoztatása 4:3-ról 16:9-re. TV Méret − 16:9: 16:9 arányú széles módba állítja a képet. Auto széles − Széles nagyítás: A 4:3-as aránynál jobban felnagyítja a 16:9 képet. A ► vagy az ENTER gombbal a elem kiválasztása Széles nagyítás Nagyítás után a ▲ és a ▼ gombbal helyezheti feljebb vagy lejjebb a 4:3 képernyőt. Csak pásztázás − Nagyítás: Függőlegesen felnagyítja a képet a képernyőn. − 4:3: 4:3 arányú normál módba állítja a képet. − Csak pásztázás: A HDMI (720p/1080i/1080p), komponens Mozgatás Belépés Vissza (1080i/1080p) bemeneti jelek esetén ebben a beállításban teljes terjedelmében jelenítheti meg a képet. A Csak pásztázás HDMI (1080i/1080p) vagy komponens (1080i/1080p) üzemmódban való kiválasztását követően: A ◄ vagy a ► gombbal válassza ki a elemet, majd nyomja meg az ENTER gombot. A képet a ▲, ▼, ◄ vagy ► gombbal mozgathatja fel, le, balra vagy jobbra. Visszaállítás: A ◄ vagy a ► gombbal válassza ki a Visszaállítás elemet, majd nyomja meg az ENTER gombot. A beállítás alaphelyzetbe állítható. HDMI üzemmódban a Csak pásztázás képméretnél – az AV-eszközöktől függően – a kép egy része lemaradhat a képernyőről, illetve adott színek jelenhetnek meg a képernyőn. A 24, 25, 30, 50 és 60 Hz-es HDMI (1080p) és az 50 illetve 60 Hz-es komponens (1080p) csatlakoztatások esetén csak a bemeneti forrás van támogatva. A kép méretét a távvezérlő P.SIZE gombjával módosíthatja. A bemenet forrásától függően a képméret beállítási lehetőségei különfélék lehetnek. Az elérhető elemek a kiválasztott módtól függően eltérőek lehetnek. Amikor a PIP (Kép a képben) beállítása Double (Kettős) a Picture Size (Képméret) nem állítható. PC üzemmódban csak a „16:9” és a „4:3” mód állítható be.

Folytatás… Magyar - 20

BN68-01434A-X0Hun.indd 20

3/7/2008 6:26:24 PM A képernyő helyzetének és méretének beállítása a Nagyítás funkcióval − A képernyőt a Nagyítás funkcióval átméretezve a képernyõ helyzete és mérete fel/le irányba módosítható a ▲ és a ▼ gombbal. elem kiválasztása után a ▲ és a ▼ gombbal fel/le mozgathatja a − A ◄ vagy a ► gombbal a képernyőt. − A ◄ vagy a ► gombbal a elem kiválasztása után a ▲ és a ▼ gombbal megváltoztathatja a képernyő függőleges méretét. Képernyő mód: 16:9 / Széles nagyítás / Nagyítás / 4:3 TV Képopciók Színtónus : Normál Ha egy 16:9 arányú, széles képernyőjű TV-készüléken Auto Méret : Auto széles széles képméretet ad meg, akkor meghatározhatja, hogy milyen Képernyő mód : 16:9 16:9 X képméretben vagy sehogy se jelenjen meg a 4:3 WSS (Széles Dig. Zajcsökk. : Auto. X Széles nagyítás DNle : képernyős jeladás). Az európai országok mindegyikében eltérő Nagyítás HDMI feketeszint : Normál4:3 képméret van használatban, ezért a felhasználóknak célszerű Mozi plusz : Ki ezt a beállítást választaniuk. Csak kék üzemmód : Ki − 16:9: 16:9 arányú széles módba állítja a képet. Képernyő beégésvédelem − Széles nagyítás: A 4:3-as aránynál jobban felnagyítja képet. Mozgatás Belépés Vissza − Nagyítás: Függőlegesen felnagyítja a képet a képernyőn. − 4:3: 4:3 arányú normál módba állítja a képet. ➢ Ez a funkció Auto széles módban használható. ➢ Ez a funkció PC, Komponens és HDMI módban nem használható. Dig. Zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto. Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn. ➢ Ez a funkció PC módban nem használható. ➢ Ha gyenge a jel, válasszon olyat a többi lehetőség közül, amellyel a legjobb minőségű képet lehet megjeleníteni. DNIe: Ki/Bemutató/Be A kiváló képminőség érdekében a televízió DNIe-funkcióval rendelkezik. Ha bekapcsolja DNIe funkciót, aktivált DNIe módban nézheti a képernyőn megjelenített képeket. Ha a DNIe Bemutató (DNIe Demo) beállítást választja, akkor bemutató gyanánt megtekintheti a képernyőn a DNIe-funkcióval javított és a normál képeket is. Így megláthatja a különbséget a kép minőségében. TM ➢ DNIe (Digital Natural Image engine) Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb, tisztább, részletesebb képet biztosít. A DNIeTM technológia minden jelet a néző szeméhez igazít. ➢ Ez a funkció PC módban nem használható. ➢ A DNIe csak Kiemelt módban használható. HDMI feketeszint: Normál/Alacsony E funkció segítségével beállíthatja a képminőséget, ha a HDMI bemenetnél a korlátolt tartományú (16–235) RGB képeknél képernyő beégést tapasztal (feketeszint megjelenése, alacsony kontraszt, kevés szín). ➢ A funkció csak akkor aktív, ha a külső bemenet csatlakozón (RGB-jel) keresztül van csatlakoztatva. Mozi plusz : Ki, Alacsony, Közepes, Magas TV Picture Options Természetesebb bőrtónust és tisztábban olvasható szöveget Színtónus : Normál Z láthat még a gyorsan mozgó jeleneteknél is. Méret : Auto széles Z Képernyő mód : 16:9 Z Ez a funkció PC módban nem használható. ➢ Dig. Zajcsökk. : Auto Z DNle : Be X ➢ A Széles nagyítás , Nagyítás és Csak pásztázás mód nem használható. HDMI feketeszint : Normal X Mozi plusz : Alacsony Z Csak kék üzemmód: Ki/Be Csak kék üzemmód : Ki Z Ez a funkció AV készülékek bemérésével foglalkozó szakemberek Képernyő beégésvédelem Z számára hasznos. Ez a funkció csak a kék jelet jeleníti meg, eltávolítva a vörös és a zöld jeleket a videojelből, így kék szűrő Mozgatás Belépés Vissza hatást biztosít, amely a videoberendezések (pl. DVD-lejátszók, házimozirendszerek stb.) Szín (Colour) és Árnyalat (Tint) TV Képernyő beégésvédelem beállításának módosításához használatos. Pixel-eltolódás Z E funkcióval a Szín (Colour) és Árnyalat (Tint) értékét az egyes Fehér Z Lapozás Z videoeszközök jelszintjének megfelelő értékre állíthatja a vörös, Oldal szürkesége : Sötét Z zöld, kék, cián, bíbor és sárga színoszlop-mintával, további kék szűrő használata nélkül. ➢ Csak kék üzemmód csak akkor használható, ha a Film vagy a Normál képmód van kiválasztva. Képernyő beégésvédelem Mozgatás Belépés Vissza A „képernyőbeégés” lehetőségének csökkentése érdekében a készüléket képernyőbeégés-védelmi technológiával látták el. Ez az eljárás lehetővé teszi a kép fel/le (Függ. képsor ((Vertical Line)) és oldaltól-oldalig (Vízsz. képpont ((Horizontal Dot)) történő mozgatását. Az Idő menüpont segítségével percekben adhatja meg a kép mozgatása közötti időt. Folytatás… Magyar - 21

BN68-01434A-X0Hun.indd 21

− Pixel-eltolódás: E funkció segítségével a képernyő beégését minimalizálandó mozgathatja a képpontokat a plazmaképernyőn függőleges vagy vízszintes irányban. − A ▲ vagy a ▼ gombbal váltsa a Pixel-eltolódás beállítást Be értékre, majd nyomja meg az ENTER gombot. − A ▲ vagy a ▼ gombbal válassza ki a kívánt lehetőséget, majd nyomja meg az ENTER gombot.A választható lehetőségek: Vízsz. képpont, Függ. képsor, Idő A Pixel-eltolódás optimális beállítása;

Vízsz. képpont Függ. képsor Idő

Pixel-eltolódás Pixel-eltolódás Vízsz. képpont Függ. képsor Idő

A Pixel-eltolódás értéke a monitor méretétől és üzemmódjától függően változhat. − Fehér: Ez a funkció eltávolítja az utóképeket a képernyőről azáltal, hogy a képpontok színét fehérre változtatja. Akkor használja ezt a funkciót, ha a képernyőn utóképek vagy szimbólumok maradtak, főként állókép hosszabb idejű megtekintése után. − Lapozás: Ez a funkció úgy távolítja el a beégett utóképet, hogy egy mintának megfelelően mozgatja el a PDP-képernyőn a képpontokat. Akkor használja ezt a funkciót, ha a képernyőn utóképek vagy szimbólumok maradtak, főként állókép hosszabb idejű megtekintése után. − Oldal szürkesége: 4:3 oldalarányú megjelenítéskor a rendszer a fehéregyensúly jobb és bal oldalon való módosításával védi a képernyőt a károsodástól. Sötét: 4:3 oldalarány kiválasztásakor elsötétíti a képernyő jobb és bal oldalát. Fényes: 4:3 oldalarány kiválasztásakor világossá alakítja a képernyő jobb és bal oldalát. A képernyő utóképeinek eltávolításához használja vagy a Fehér vagy a Lapozás funkciót. Bár mindkét funkció a képernyőn beégett utókép eltávolítására szolgál, a Lapozás funkció hatékonyabb. Az utókép eltávolítása műveletet hosszú ideig (kb. 1 órán át) kell végeznie, hogy hatékonyan eltávolítsa az utóképet a képernyőről. Ha az utókép minőségének javítása a művelet után sem sikerül, ismételje meg újra a műveletet. A funkció törléséhez nyomja meg a távvezérlő bármelyik gombját.

Képbeállítások visszaállítása gyári alapbeállításra Részletesen megadhatja a képbeállításokat. 1 A menü megjelenítéséhez nyomja meg a MENU gombot. 2 Az ENTER gombbal válassza ki a Kép elemet. 3 A ▲ vagy a ▼ gombbal válassza ki a Visszaállítás elemet, majd nyomja meg az ENTER gombot. 4 A ▲ vagy a ▼ gombbal válassza ki az OK vagy a Kilépés gombot, majd nyomja meg az ENTER gombot. Valamennyi üzemmód visszaállítható.

TV Kép U További menüpontok Képopciók Visszaállítás

3/7/2008 6:26:25 PM Hangbeállítások 1 2 3

TV Hang A menü megjelenítéséhez nyomja meg a MENU gombot. Üzemmód : Egyedi Z A ▲ vagy a ▼ gombbal válassza ki a Hang menüpontot, majd Hangszínszabályzó Z nyomja meg az ENTER gombot. SRS TS XT : Ki Z Autom. hangerő : Ki Z Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd TV hangszóró : Ki Z nyomja meg az ENTER gombot. Hangválasztás : Főkép X A választható beállítások: Üzemmód, Hangszínszabályzó, SRS TS XT, Autom. hangerő, TV hangszóró, Hangválasztás Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot. Mozgatás Belépés Vissza A menüből történő kilépéshez az EXIT gombot kell megnyomni. Üzemmód: Normál, Zene, Film, Beszéd, Egyedi Eszközök Kiválaszthatja az adott műsor megtekintéséhez használni Anynet+ (HDMI-CEC) Kép Üzemmód : Standard kívánt speciális hanghatásokat. Hang üzemmód ◄ Egyedi ► Egyszerű beállítás Auto kikapcs : Ki SRS TS XT : Ki 1 Nyomja meg a távvezérlő TOOLS gombját. Energiagazd. : Ki 2 A ▲ vagy a ▼ gombbal válassza ki a Hang üzemmód Kettős I/II : Mono elemet. Mozgatás Beállítás Kilépés 3 A ◄ vagy a ► gombbal válassza ki a kívánt opciót. Hangszínszabályzó: Balance/100Hz/300Hz/1kHz/3kHz/ TV Hangszínszabályzó 10kHz A TV-készülék számos olyan beállítással rendelkezik, J + + amelyekkel szabályozni lehet a hangminőséget. Ha ezeknek a beállításoknak valamelyikét módosítja, a 0 0 hangmód automatikusan az Egyedi beállításra vált. B SRS TS XT: Ki/Be Balansz 100Hz 300Hz 1kHz 3kHz 10kHz A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5.1 többcsatornás tartalmak két hangsugárzón Mozgatás Beállítás Vissza keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális térhatás élményét kínálja bármely két hangszórós lejátszó rendszerrel, akár a televízió belső hangszóróin keresztül. A rendszer teljesen kompatibilis az összes többcsatornás formátummal.

A TruSurround XT, az SRS és

szimbólum az SRS Labs, Inc. védjegye.

Egyszerű beállítás Eszközök 1 Nyomja meg a távvezérlő TOOLS gombját. Anynet+ (HDMI-CEC) 2 A ▲ vagy a ▼ gombbal válassza ki az SRS TS XT elemet. Kép Üzemmód : Normál Hang üzemmód : Egyedi 3 A ◄ vagy a ► gombbal válasszon a Ki és a Be beállítás Auto kikapcs. : Ki közül. SRS TS XT ◄ Ki ► Energiagazd. : Ki Automatikus hangerő: Ki/Be Kettős I-II : Mono Valamennyi műsorszóró állomás saját jelviszonyokkal Beállítás Mozgatás Kilépés rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével. TV hangszóró: Ki/Be Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja Be a belső erősítőt. A– + és a MUTE gomb nem működik, ha a Belső némítás funkció aktiválva van. Ha a TV hangszóró van kapcsolva, a hangmenüben cask a Hangválasztás (PIP-módban) funkció állítható. Hangválasztás: Főkép/Alkép Amíg a PIP funkció aktív, hallgathatja az alkép (PIP) műsorának hangját. − Főkép: A főkép hangjának hallgatására használható. − Alkép: Az alkép hangjának hallgatására használható.

3/7/2008 6:26:26 PM A Hang mód kiválasztása (típusfüggő) A DUAL I-II gombbal az audiojelek feldolgozását és kimenetét jelenítheti meg, illetve vezérelheti. A készülék a bekapcsolásakor – az aktuális átviteltől függően – automatikusan a “DUAL-I” vagy a „Stereo” módba vált. Egyszerű beállítás 1 Nyomja meg a távvezérlő TOOLS gombját. 2 A ▲ vagy a ▼ gombbal válasszon a Kettős I-II beállítások közül. 3 A ◄ vagy a ► gombbal válassza ki a kívánt opciót. Műsorszórás típusa Normál műsorszórás (Szabványos audió) Általános + NICAM Mono NICAM Sztereó

NICAM DUAL-I/II A2 Sztereó

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Hang üzemmód : Auto kikapcs. : SRS TS XT : Energiagazd. : Kettős I-II ◄ Mozgatás

Normál Egyedi Ki Ki Ki Mono

Mono (Normál használat)

Normál műsorszórás (Szabványos audió)

Kétnyelvű vagy DUAL-I/II Dual-I Sztereó

Mono (Normál használat) Dual-II Monó (Mono saját választásként)

Ha a vételi körülmények gyengülnek, akkor könnyebb a készüléket Mono üzemmódban hallgatni. Ha a sztereójel gyenge és automatikus váltás történik, kapcsoljon Mono módba.

(Külön kapható) fejhallgató csatlakoztatása A készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort.

Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő aljzatba, csak az „Autom. hangerő” (Auto Volume) és a „ Hangválasztás” (Sound Select) beállítások választhatók a „ Hang” (Sound) menüben (PIP-módban).

A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat.

Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak.

Külön állítható a fejhallgató és a televízió hangereje.

3/7/2008 6:26:27 PM A dátum és időpont beállításai 1 2 3 4

TV Beállítás A menü megjelenítéséhez nyomja meg a MENU gombot. Plug & Play Z A ▲ vagy a ▼ gombbal válassza ki a Beállítás menüpontot, Nyelv : Magyar Z majd nyomja meg az ENTER gombot. Idő Z A ▲ vagy a ▼ gombbal válassza ki az Idő menüpontot, majd Fényeffektus : Készenléti be Z Falra szerelt X nyomja meg az ENTER gombot. Dallam : Ki Z Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd Szórakoztatás : Ki Z nyomja meg az ENTER gombot. Energiagazd. : Ki Z PIP X A választható beállítások: Órabeállítás, Auto kikapcs., Mozgatás Belépés Vissza 1. időzítő , 2. időzítő, 3. időzítő Ha megfelelőnek találja a beállítást, nyomja meg az ENTER TV Idő gombot. Órabeállítás : 00 : 00 Z Auto kikapcs. : Ki Z A menüből történő kilépéshez az EXIT gombot kell megnyomni. 1. időzítő : Inaktivált Z Órabeállítás: 2. időzítő : Inaktivált Z 3. időzítő : Inaktivált Z Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni. − A ◄ vagy a ► gombbal válassza ki a Hónap, Nap, Év, Óra Mozgatás Belépés Vissza vagy a Perc beállítását. Állítsa be ezeket a ▲ vagy a ▼ gomb lenyomásával. Eszközök Anynet+ (HDMI-CEC) A Hónap, Nap, Év, Óra vagy Perc a távvezérlőn található Kép Üzemmód : Normál számgombokkal is beállítható. Hang üzemmód : Egyedi Ha áramkimaradás következik be, vagy a készülék Auto kikapcs. ◄ Ki ► SRS TS XT : Ki áramellátását lekapcsolják, az óra beállításai elvesznek. Energiagazd. : Ki Auto kikapcs. Kettős I/II : Mono Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, Mozgatás Belépés Kilépés amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol. TV 1. időzítő − Válassza ki a ▲ vagy a ▼ gombbal, hogy milyen időtartamra Bekapcsolási idő 00 : 00 Nem állítja be az időzítést (Ki, 30, 60, 90, 120, 150 vagy 180). Kikapcsolási idő Egyszerű beállítás 00 : 00 Nem 1 Nyomja meg a távvezérlő TOOLS gombját. Hangerő 2 A ▲ vagy a ▼ gombbal válassza ki az Auto kikapcs. 10 Ismétlés elemet. Egyszer 3 A ◄ vagy a ►gombbal válassza ki a perc értékét, majd nyomja meg az ENTER gombot. Mozgatás Beállítás Vissza 1. időzítő, 2. időzítő, 3. időzítő Beállíthatja a televízió óráját és a bekapcsolási, illetve kikapcsolási időzítőt aszerint, hogy a készülék a kiválasztott időpontban be- vagy kikapcsoljon. Először az órát kell beállítania. − Válassza ki a beállítási mezőket a ◄ vagy a ► gombbal. A beállítást végezze a ▲ vagy a ▼ gombbal. Bekapcsolási idő: Állítsa be az órát, a percet és válasszon az Bekapcsolva/Inaktivált beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az Bekapcsolva opciót.) Kikapcsolási idő: Állítsa be az órát, a percet és válasszon az Bekapcsolva/Inaktivált beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az Bekapcsolva opciót.) Ismétlés: Választható az Egyszer, Minden nap, Hétfő~Péntek, Hétfő~Szombat, illetve a Szombat~Vasárnap beállítás. Hangerő: Válassza ki a kívánt hangerősségi szintet. A távvezérlőn található számgombok segítségével közvetlenül beállíthatja az órát és a percet.

Automatikus kikapcsolás Az időzítő bekapcsolt állapotában a TV végül kikapcsol, ha az időzítő kapcsolta be a készüléket, és 3 órán keresztül nem működtetik a kezelőszerveket. Ez a funkció kizárólag az időzítő bekapcsolt állapotában működik és megakadályozza, hogy a TV a túlságosan hosszú használat során felmelegedjen. Magyar - 25

BN68-01434A-X0Hun.indd 25

3/7/2008 6:26:27 PM Nyelv/Fényeffektus/Dallam/Szórakoztatás/Energiagazd./PIP 1 2 3

A menü megjelenítéséhez nyomja meg a MENU gombot. TV Beállítás Plug & Play Z A ▲ vagy a ▼ gombbal válassza ki a Beállítás menüpontot, Z Nyelv : Magyar majd nyomja meg az ENTER gombot. Idő Z Fényeffektus : Készenléti be Z Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, Fali konzol állítása X Dallam : Ki Z majd nyomja meg az ENTER gombot. Szórakoztatás : Ki Z Energiagazd. : Ki Z A választható beállítások: Nyelv, Dallam, Fényeffektus, PIP X Szórakoztatás, Energiagazd., PIP Ha megfelelőnek találja a beállítást, nyomja meg az ENTER Mozgatás Belépés Vissza gombot. A menüből történő kilépéshez az EXIT gombot kell megnyomni. Nyelv Készüléktípustól függően eltérő lehet. A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és üzenetek. Fényeffektus: Ki/Készenléti be/Használatkor be/Be A TV előoldalán található kék jelzőfény a helyzetnek megfelelően kapcsolható BE/KI. Kikapcsolhatja ha takarékoskodni akar az energiával vagy zavarja szemét a jelzőfény. − Ki: A kék LED mindig ki lesz kapcsolva. − Készenléti be: A kék LED készenléti állapotban világít, és a TV-készülék bekapcsolása után kikapcsol. − Használatkor be: A kék LED a tévénézéskor világít, és a készülék kikapcsolása után kikapcsol. − Be: A kék LED mindig világít. Kapcsolja ki a fényjelzést, hogy az energiafelhasználás minimális legyen. Dallam: Ki, Alacsony, Közepes, Magas A TV be- és kikapcsolásakor hallható dallam beállítására szolgál. Nem hallható a dallam TV-ről nem érkezik hang, mert megnyomta a MUTE gombot. A TV-ről nem érkezik hang, mert megnyomta a – (Volume) (Hangerő) gombot. A TV-t az Időzítő funkció kikapcsolta. Szórakoztatás: Ki/Sport/ Mozi/Játék A Szórakoztatás módban kiválaszthatja a legjobb megjelenítést és hangot a sporthoz, filmhez, játékhoz. − Ki: A Szórakoztatás funkció kikapcsolása. − Sport: Optimális kép- és hangminőség sportközvetítéshez. − Mozi: Optimális kép- és hangminőség filmekhez. Gazdagabb kép és tovább javított hang. − Játék: Optimális kép- és hangminőség játékokhoz. A TV-hez külső játékkonzol csatlakoztatásakor ez a mód megnöveli a játék sebességét.

➢ Ha a három Szórakoztatás üzemmód bármelyikét bekapcsolja, a készülék lezárja a beállításokat, ➢

és azok tovább nem módosíthatók. Ha szeretne további beállításokat végezni a kép- vagy a hangmódban, akkor ki kell kapcsolnia a Szórakoztatás üzemmódot. A Szórakoztatás beállításait minden bemeneti forráshoz elmenti a készülék.

3/7/2008 6:26:28 PM Energiagazd: Ki, Alacsony, Közepes, Magas Ez a funkció automatikusan beállítja a képernyő fényerejét a környezeti fényviszonyoknak megfelelően. − Ki: Az Energiagazdaságos mód kikapcsolása. − Alacsony: Normál módban működik, a környező megvilágítástól függetlenül. − Közepes: A maximális energiatakarékossági módot használja a környezeti megvilágítástól függetlenül. − Magas: A maximális energiatakarékossági módot használja, a környező megvilágítástól függetlenül. Egyszerű beállítás 1 Nyomja meg a távvezérlő TOOLS gombját. 2 A ▲ vagy a ▼ gombbal válasszon a Energiagazd. beállítások özül. 3 A ◄ vagy a ► gombbal válassza ki a kívánt opciót. PIP: PIP (Be / Ki / Forrás / Méret / Helyzet / Program) A főképen belül alkép megjelenítésére is lehetőség van. Így bármilyen csatlakoztatott eszköz videobemenetén keresztül nézheti a TV-műsort. − PIP: Be / Ki Aktiválhatja vagy kikapcsolhatja a PIP funkciót. A PIP-beállítások táblázata Főkép Komponens HDMI1, 2

TV, Ext1, Ext2, AV Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Hang üzemmód : Auto kikapcs. : SRS TS XT : Energiagazd. ◄ Dual I-II : Mozgatás

Normál Egyedi Ki Ki Ki Mono

Setup Plug & Play Nyelv Idő Fényeffektus Falra szerelt Dallam Szórakoztatás Energiagazd.

TV Z Z Z : Készenléti be Z X : Ki Z : Ki Z : Ki Z X

− Forrás: TV, 1. külső, 2. külső, AV (TV/Ext.1/Ext.2/AV) Kiválaszthatja az alkép forrását. Mozgatás Belépés − Méret : / / Kiválaszthatja az alkép méretét. Ha a főkép PC és Komponens módban van, a Méret lehetőség nem áll rendelkezésre. / / / − Helyzet: Kiválaszthatja az alkép helyzetét. A Double ( , ) (Kettős) üzemmódban a Helyzet beállítás nem választható ki. − Program Csak akkor választhat csatornát az alképhez, ha a Forrás beállítása TV.

3/7/2008 6:26:28 PM A (Windows XP alapú) számítógépes szoftver beállítása Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és videokártyától függően az itt látottól valószínűleg eltérőek lesznek. Ha a tényleges párbeszédpanelek különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.) 1 Kattintson az egér jobb gombjával a Windows asztalra, majd a Tulajdonságok menüpontra. Ekkor megjelenik a Képernyőtulajdonságok párbeszédablak. 2 Kattintson a Beállítások lapfülre, majd állítsa be a Megjelenés lehetőségeit a képernyőmódokat tartalmazó táblázatnak megfelelően. A színek beállításait nem kell módosítania. 3 Kattintson a Speciális gombra. Új beállítási párbeszédablak jelenik meg. 4 Kattintson a Monitor fülre, majd állítsa be a Képernyő-frissítési gyakoriság értékét a képernyőmódokat tartalmazó táblázatnak megfelelően. Ha van rá lehetőség, a Frissítési gyakoriság értéke helyett állítsa be a Függőleges frekvencia és a Vízszintes frekvencia értékét külön-külön. 5 Az ablak bezárásához kattintson az OK gombra, majd kattintson a Képernyőtulajdonságok párbeszédpanelen az OK gombra. Ekkor a számítógép automatikusan újraindulhat.

BN68-01434A-X0Hun.indd 28

3/7/2008 6:26:29 PM Bemeneti mód (PC) A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. Az alábbi táblázat bemutatja az összes támogatott megjelenítés módot: D-sub bemenet Mód

Vízszintes frekvencia (kHz)

Függőleges frekvencia (Hz)

Képpontfrissítés gyakorisága (MHz)

Szink. polaritás (V/F)

Vízszintes frekvencia (kHz)

Függőleges frekvencia (Hz)

Képpontfrissítés gyakorisága (MHz)

Szink. polaritás (V/F)

HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni. A sorváltós módot a rendszer nem támogatja. Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet. Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja.

BN68-01434A-X0Hun.indd 29

3/8/2008 1:29:40 AM A számítógép beállítása ➢ A SOURCE gomb megnyomásával állítsa be a PC üzemmódot. 1

A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a Kép elemet, majd nyomja meg az ENTER gombot.

A ▲ vagy a ▼ gombbal válassza ki a kívánt lehetőséget, majd nyomja meg az ENTER gombot.

Ha megfelelőnek találja a beállításokat, nyomja meg az ENTER gombot.

A menüből történő kilépéshez az EXIT gombot kell megnyomni. Autom. beállítás: Az automatikus beállítás segítségével a készülék PCképernyője önmagát állítja be a bejövő videojel alapján.Ennek során a finom, a durva és a helyzet (fine, coarse és position) beállítás értékei lesznek automatikusan beállítva. Egyszerű beállítás 1 Nyomja meg a távvezérlő TOOLS gombját. 2 A ▲ vagy a ▼ gombbal válassza ki az Autom. beállítás elemet, majd nyomja meg az ENTER gombot. Képernyő: Durva/Finom/Helyzet/Kép visszaáll. - Durva / Finom A képminőség-szabályozás lényege, hogy megszüntesse vagy csökkentse a zavaró képhatásokat.Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást.A zavar csökkentése után igazítsa újra a képet úgy, hogy az a képernyő közepére illeszkedjen. 1 A ▲ vagy a ▼ gombbal válassza ki a Durva vagy a Finom beállítást, majd nyomja meg az ENTER gombot. 2 A ◄ vagy a ► gombbal állítsa be a képminőséget, ekkor függőleges csíkok jelenhetnek meg, vagy elhomályosodhat a kép. Nyomja meg az ENTER gombot. - Helyzet Módosítsa a PC-képernyő helyzetét, ha nem illeszkedik a TVképernyőre. 1 Állítsa be a pozíciót a ▲/▼/◄/► gombokkal. 2 Nyomja meg az ENTER gombot. - Kép visszaáll. Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel.

Kép Üzemmód : Normál Képpontok fényereje Kontraszt Fényerő Élesség Autom. beállítás Képernyő Részletbeállítások VTovábbi menüpontok

Automata beállítás folyamatban. Várjon!

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Hang üzemmód : Auto kikapcs. : SRS TS XT : PIP Autom. beállítás Belépés Mozgatás

TV Normál Egyedi Ki Ki Kilépés

Képernyő Durva Finom Helyzet Kép visszaáll.

Kép visszaállítás befejezve.

BN68-01434A-X0Hun.indd 30

3/7/2008 6:26:29 PM A WISELINK funkció használata Ez a funkció lehetővé teszi az USB csatlakozás háttértárolóra mentett fényképek (JPEG) megtekintését, illetve az audiofájlok (MP3) lejátszását.

Nyomja meg a távvezérlő vagy a készülék bekapcsoló gombját. Csatlakoztassa a JPEG és/vagy MP3 fájlokat tartalmazó USB-eszközt a TV oldalán található WISELINK csatlakozóba (USB-csatlakozó). Ha a WISELINK módra váltáskor nincs csatlakoztatva az USB háttértároló, megjelenik a Nincs csatlakoztatott eszköz üzenet. Ebben az esetben helyezze be az USB-eszközt, lépjen ki ebből a képernyőből a távvezérlő W.LINK gombjának megnyomásával, és lépjen ismét a WISELINK képernyőre. Könyvtár vagy fájl neveként csak betűt és számot szabad használni (fénykép, zene). A fájlrendszer csak a FAT16/32 rendszert támogatja. (Az NTFS fájlrendszer nem támogatott) Előfordulhatnak olyan típusú USB digitális kamerák és audio eszközök, amelyek nem kompatibilisek ezzel a TV-vel. A WISELINK kizárólag az USB háttértároló eszköz osztályú (MSC) eszközöket támogatja. Az MSC egy tömegtár jellegű háttértároló adatszállító eszköz. Például a Thumb meghajtók és a Flash Card leolvasók is MSC-eszközök. (Nem támogatott viszont sem az USB HDD sem a HUB használata.) Mielőtt az eszközt a televízióhoz csatlakoztatná, az adatvesztés elkerülése érdekében készítsen biztonsági mentést a fájlokról. A SAMSUNG nem felelős az adatok sérüléséért vagy elvesztéséért. A Wiselink használatához az ajánlott képfelbontás 6 megapixel. A televízió USB portjára közvetlenül kell csatlakoztatni az eszközt. Ha külön kábeles csatlakozást használ, előfordulhatnak USB kompatibilitási problémák. Csak az MP3 és a JPEG fájlformátum támogatott. A Wiselink mp3 formátum csak a magas mintavételezési frekvenciával (32 kHz, 44.1 kHz, vagy 48 kHz) rendelkező zenefájlokat támogatja. Mi a szekvenciális JPEG formátumot ajánljuk. Ne csatlakoztassa le az USB-eszközt használat közben (

A PTP(Picture Transfer Protocol - képátviteli protokoll) támogatott, de az MTP (Media Transfer Protocol – médiaátviteli protokoll) nem. Előfordulhat, hogy az mp3 fájl lejátszási időtartama a „00:00:00” értékként jelenik meg, ha nem található a lejátszási időtartam a fájl elején. Minél nagyobb a kép felbontása, annál később jelenik meg a képernyőn. A Fénykép vagy a Zene lista legfeljebb 300 könyvtárat vagy fájlt tud megjeleníteni.

Nyomja meg a MENÜ gombot. A ▲ vagy a ▼ gombbal válassza ki a Bemenet elemet, majd nyomja meg az ENTER gombot. A ▲ vagy a ▼ gombbal válassza ki a WISELINK elemet, majd nyomja meg az ENTER gombot.

Z Z Forráslista : TV Névszerkesztés Anynet+ (HDMI-CEC)

WISELINK A ▲ vagy a ▼ gombbal válassza ki a vonatkozó USB eszközt, majd nyomja meg az ENTER gombot. A WISELINK menü a televízióhoz csatlakoztatott USB tárolótól függően eltérő lehet. Egyes eszközök használata kompatibilitási gondok miatt nem támogatott.

A ◄ vagy a ► lépjen az ikonra, majd nyomja meg az ENTER gombot. Ha ki akar lépni a WISELINK üzemmódból, nyomja meg a távirányítón a W.LINK gombot.

Fénykép CELLDISK2.0 315MB/495MB Free

WISELINK menü megjelenítéséhez nyomja meg a távvezérlő ➢ AW.LINK gombját.

A távvezérlő gombok használata a WISELINK menüben Gomb

Művelet A kurzor mozgatása és elem kijelölése. Az éppen kijelölt elem kiválasztása. A diavetítés vagy MP3 fájl lejátszása illetve szüneteltetése. Visszatérés az előző menühöz. Különböző funkciók működtetése a Fénykép és a Zene menüben. Az aktuális diavetítés vagy MP3 fájl lejátszásának leállítása. Lapozása le- és felfelé (a fájllista elemek között) A jelenlegi funkció leállítása és visszatérés az előző magasabb szintű menübe.

BN68-01434A-X0Hun.indd 32

3/7/2008 6:26:30 PM A Fénykép (JPEG) lista használata Ez a menü az USB-eszközre mentett JPEG fájlokat és mappákat jeleníti meg. Fénykép 1 Hajtsa végre a A WISELINK menü használatacímű részben ismertetett 1-3. lépést. (Lásd a 32. oldalon) 2 A ◄ vagy a ► gombbal válassza a Fénykép elemet, majd nyomja meg az ENTER gombot. A mentett fájlra vonatkozó adatok mappaként vagy fájlként jelennek meg. 3 A ▲, ▼, ◄ és ► gombbal válasszon fájlt. Mozgatás Belépés Vissza • Ha megnyomja az ENTER gombot az egyik fénykép ikon felett, teljes képernyőn megjelenik az aktuálisan kiválasztott kép. Fénykép • Ha megnyomja az ENTER gombot az egyik mappaikon felett, megjelennek a mappában tárolt JPEG fájlok. Ha ki akar lépni a WISELINK üzemmódból, nyomja meg a távirányítón a W.LINK gombot. Amikor egy másik fényképre lép, beletelhet néhány Választás Mozgatás Belépés Opciók Vissza másodpercbe, amíg a fájl betöltődik. Ekkor a képernyő bal felső sarkában a ( ) ikon látható. Időbe telik, amíg a JPEG-fájlok miniatűr képekként megjelennek. A menüben csak a JPG kiterjesztésű fájlok jelennek meg. Más formátumú (pl. bmp vagy tiff) fájlok nem jelennek meg. A fájlok egy oldalon jelennek meg. Oldalanként 15 miniatűr fénykép látható. A miniatűröket a rendszer balról jobbra és fentről lefelé számozza 1-től 15-ig. Előfordulhatnak olyan típusú USB digitális kamerák és audio eszközök, amelyek nem kompatibilisek ezzel a TV-vel. Először a mappák jelennek meg, majd utána az összes JPEG-fájl, amely az aktuális mappában van. A mappák és a JPEG fájlok betűrendben jelennek meg. Ha a fénykép teljes képernyős méretben jelenik meg, akkor a fénykép nagyítható, kicsinyíthető és forgatható a képernyőn. A teljes képernyős megjelenítéskor a ◄ vagy a ► gombbal válthat ugyanazon mappa másik képének megjelenítésére. Válasszon ki egy fénykép ikont, és a diavetítés elindításához nyomja meg a LEJÁTSZÁS/ SZÜNET gombot. A kilépési információ nélküli fényképek lehet, hogy nem jelennek meg miniatűrként a Fénykép listában, ez a képminőségtől és a felbontástól függ. CELLDISK2.0 315MB/495MB Free

Diavetítés megtekintése 4 5

Nyomja meg az INFO gombot, hogy megjelenjen a választék Fénykép (Diavetítés indítása, Mind kivál.). Nyomja meg a ▲ vagy a ▼ gombot a Diavetítés indítása kiválasztásához, majd nyomja meg az ENTER gombot. A diavetítés alatt a fájlok az aktuálisan kiválasztott fájltól Diavetítés indítása Mind kivál. kezdődő sorrendben jelennek meg. Select Mozgatás Belépés Az MP3 fájlok automatikusan lejátszhatók a diavetítés közben, ha az alapértelmezett háttérzene funkció be van kapcsolva. Ennek a funkciónak az engedélyezéséhez az MP3 fájlokat és a fényképfájlokat ugyanabban a mappában kell tárolni az USB-eszközön. Az INFO gomb diavetítés közbeni megnyomásával állíthatja Diavetítés sebessége: NormálX be a következőket:Diavetítés sebessége, Háttérzene, Háttérzene : Ki X Háttérzene beállítása, Lista. A ▲ vagy a ▼ gombbal Háttérzene beállítása Lista válassza ki a módosítani kívánt beállítást, majd nyomja meg az ENTER gombot. ‹ A kiválasztás után nyomja meg az ENTER gombot, hogy elvégezhesse a módosítást. 400x340 53 KB Máj 1, 2007 1 / 14

BN68-01434A-X0Hun.indd 33

3/8/2008 1:18:01 AM A menü használata diavetítés közben A diavetítés sebessége: Válassza ki a diavetítés sebességének szabályozásához. A ▲ vagy a ▼ válassza ki a kívánt beállítást (Gyors, Normál, Lassú), majd nyomja meg az ENTER gombot. Diavetítés sebessége: Normál X Gyors Háttérzene : Be X Normál Lassú Háttérzene beállítása Lista Kilépés

Háttérzene: Válassza ki, akar-e MP3 fájlt lejátszani a diavetítés alatt. A ▲ vagy a ▼ gombbal válassza ki a kívánt beállítást (Be, Ki), majd nyomja meg az ENTER gombot. Slide Show Speed : Normál X Háttérzene : Be X Ki Be Háttérzene beállítása Lista Kilépés

Háttérzene beállítása: Diavetítés alatt az MP3-fájlok és az azonos könyvtárban található mappák megjelennek. A ▲ vagy a ▼ gombbal válasszon mappát, majd nyomja meg az ENTER gombot. A rendszer kijelöli a kiválasztott mappát. A RETURN gomb megnyomásával visszatérhet a diavetítési képernyőhöz. A kiválasztott háttérzene megszólal.

Háttérzene beállítása Fájlok kiválasztása háttézenének.

kikapcsolja a háttérzenét, akkor a készülék akkor sem ➢ Ha játssza le a háttérzenét, még akkor sem, ha beállította a

Háttérzene beállításait.

A fájlra vonatkozó adatok mappaként vagy JPEG fájlként jelennek Fénykép meg. Ha ki akar lépni a WISELINK üzemmódból, nyomja meg a távirányítón a W.LINK gombot.

315MB/495MB Választás

kiválasztásakor a képernyő bal oldalán láthatók ➢ aFényképfájl fényképfájlra vonatkozó adatok, azaz a felbontása, a módosításának dátuma és a fájl könyvtárbeli sorszáma (például 10/15).

315MB/495MB Választás

: Lépjen az előző szintű mappa ikonjára

Felbontás Fájlméret Dátum módosítva

Fénykép 400x340 53 KB Máj 1, 2007 1 / 14

Fájl sorrendje a jelenlegi mappában

Folytatás… Magyar - 34

BN68-01434A-X0Hun.indd 34

3/8/2008 1:19:08 AM Az Opciók menü használata 1 2 3

Hajtsa végre a A WISELINK menü használatacímű részben ismertetett 1-3. lépést. (Lásd a 32. oldalon) A ◄ vagy a ► gombbal válassza a Fénykép elemet, majd nyomja meg az ENTER gombot. A mentett fájlra vonatkozó adatok mappaként vagy fájlként jelennek meg. Diavetítés indítása Nagyítás X1 X A ▲, ▼, ◄ és ► gombbal jelölje ki valamelyik fájlt, majd Forgatás 0 X nyomja meg az ENTER gombot. Ha a gombot akkor nyomja Lista meg, amikor a kurzor valamelyik fénykép miniatűrjén áll, az adott fénykép teljes képernyős nagyításban lesz látható. Nyomja meg az INFO gombot, hogy megjelenjen a választék (Diavetítés indítása, Nagyítás, Forgatás, Lista) Kilépés

A ▲ vagy a ▼ gombbal válassza ki a Nagyítás opciót, majd nyomja meg az ENTER gombot. Minden alkalommal, amikor megnyomja a ▲ vagy a ▼ gombot, a fénykép mérete növekszik.(X1 → X2 → X4 ) Diavetítés indítása - X1 : Fénykép visszaállítása az eredeti méretre. Nagyítás X1 Forgatás 0 X - X2 : Fénykép nagyítása kétszeres méretre. Lista - X4 : Fénykép nagyítása négyszeres méretre. A nagyított fényképen történő fel/le/balra/jobbra pásztázáshoz nyomja meg az INFO gombot a menüből való kilépéshez, majd használja a megfelelő ▲, ▼, ◄ vagy ► gombot. A Nagyítás kiválasztásakor a Forgatás és a Diavetítés indítása nem választható. X1 X2 X4

Forgatás: A ▲ vagy a ▼ gombbal válassza ki a Forgatás elemet, majd nyomja meg az ENTER gombot. Minden alkalommal, amikor megnyomja a ▲ vagy a ▼ gombot, a fénykép ismételten elfordul. - 0º : Ezzel a fénykép az eredeti pozíciójába áll vissza - 90º : A fénykép elforgatása 90 fokkal - 180º : A fénykép elforgatása 180 fokkal - 270º : A fénykép elforgatása 270 fokkal

Diavetítés indítása Nagyítás X1 X Forgatás 0º Lista Kilépés

➢ Az elforgatott fájlt nem lehet menteni. ➢ A Forgatás lehetőség kiválasztásakor a Nagyítás és a Diavetítés indítása nem választható.

BN68-01434A-X0Hun.indd 35

3/7/2008 6:26:39 PM Az MP3 lista használata Ebben a menüben az USB tárolóra mentett MP3 fájlok jeleníthetők meg 1 Hajtsa végre az A WISELINK menü használata című részben ismertetett 1-3. lépést. (Lásd a 32. oldalon) 2 A ◄ vagy a ► gombbal válassza ki a Zene opciót, majd nyomja meg az ENTER gombot. A mentett fájlra vonatkozó adatok mappaként vagy fájlként jelennek meg. 3 A ▲ vagy a ▼ gombbal lépjen a kívánt ikonra, majd nyomja meg az ENTER gombot. Ha az ENTER gombot olyankor nyomja meg, amikor a kurzor egy hangjegy ikonon áll, a készülék lejátssza a zenefájlt. Ha az ENTER gombot akkor nyomja meg, amikor a kurzor valamelyik mappa ikonon áll, a mappában található zenefájlok fognak megjelenni. A következő oldalon található fájl kiválasztásához a REW vagy az FF gombbal léphet a következő oldalra. 4 Adott fájl illetve az összes fájl kijelöléséhez az INFO gombbal jelenítse meg a Zene menü opcióit. Az ENTER gomb lenyomásával jelölheti ki a Lejátszás, a Zene ismétlése vagy a Mind kivál. elemet. Ha ki akar lépni a WISELINK üzemmódból, nyomja meg a távirányítón a W.LINK gombot a távirányítón.

Lejátszás Zene ismétlése Mind kivál. Kilépés

: Mappa ikon : Zene ismétlése ikon : Lépjen az előző szintű mappa ikonjára

Az Opciók menü használata Lejátszás: Jelölje ki a lejátszandó MP3 fájlt.

MP3 fájl lejátszása közben nyomja meg a LEJÁTSZÁS/SZÜNET gombot, ha szüneteltetni kívánja a ➢ lejátszást. ➢ Nyomja meg a STOP gombot a lejátszási mód befejezéséhez. Ebben a menüben csak az MP3 kiterjesztésű fájlok jelennek meg. Az adott USB tárolón lévő más ➢ kiterjesztésű fájlok nem jelennek meg. ➢ A képernyő felső részén látható a kijelölt fájl és annak lejátszási ideje. A zene hangerejének beállításához nyomja meg a + vagy a - gombot a távirányítón. A hang ➢ némításához nyomja meg a távvezérlő MUTE (némítás) gombját. ➢ Az oldalak közötti váltáshoz nyomja meg a FF vagy a REW gombot.

Zene ismétlése: Jelölje ki az ismételten lejátszandó MP3 fájlt az aktuális mappában. Kiválasztható, hogy Be vagy Ki Zenei funkciót jelző ikon Ikon

Funkció Ha az összes zenei fájlt lejátssza. Ha egy zenei fájlt játszik le. Ha megnyomja a LEJÁTSZÁS/SZÜNET gombot a távirányítón, zene lejátszása közben. Ha a zene le lett állítva, és ha megnyomja a STOP gombot a távirányítón. A zene folytatódik és a képernyő tetején megjelenik a Stop szöveg.

Mind kivál.: Ezt jelölje ki, ha az aktuális mappában lévő összes MP3 fájlt kívánja lejátszani. Magyar - 36

BN68-01434A-X0Hun.indd 36

3/7/2008 6:26:40 PM A Beállítás menü használata A Beállítás menüben a WISELINK menü felhasználói beállításai láthatók. 1 Hajtsa végre az A WISELINK menü használata című részben ismertetett 1-3. lépést. (Lásd a 32. oldalon) 2 A ◄ vagy a ► gombbal válassza a Beállítás elemet, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal jelölje ki a kívánt elemet, majd nyomja meg az ENTER gombot. (Diavetítés sebessége, Háttérzene, Háttérzene beállítása, Zene ismétlése, Képernyővédő) 4 A ▲ vagy a ▼ gombbal jelölje ki a beállítani kívánt opciót, majd nyomja meg az ENTER gombot.Ha ki akar lépni a WISELINK üzemmódból, nyomja meg a távirányítón a W.LINK gombot.

Diavetítés sebessége

Háttérzene beállítása

Diavetítés sebessége:

Válassza ki a diavetítés sebességét. Választható a Gyors, a Normál vagy Lassú.

Diavetítés sebessége Háttérzene

Itt adhatja meg, hogy diavetítéskor kíván-e MP3 fájlt lejátszani. Választható a Háttérzene Ki vagy a Háttérzene Be.

: Fast Gyors : On Normál

Háttérzene beállítása

Diavetítés sebessége Háttérzene

Háttérzene beállítása

Háttérzene beállítása: Diavetítés közben a Háttérzene beállítása menüpont használható a hallgatni kívánt zenei fájl kiválasztására. Válasszon MP3 fájlt háttérzenének.

Háttérzene beállítása Fájlok kiválasztása háttézenének.

Folytatás… Magyar - 37

BN68-01434A-X0Hun.indd 37

3/7/2008 6:27:03 PM Zene ismétlése: Itt adhatja meg, hogy az aktuális mappa összes MP3 fájljának lejátszását követően újrakezdődjön-e azok lejátszása.

Diavetítés sebessége Háttérzene

Háttérzene beállítása Ki

Képernyővédő: Ezt kell kiválasztani a képernyővédő megjelenítése előtti idő beállításához. Ha semmilyen gombot nem nyom le, a képernyővédő 1, 5 vagy 10 perc múlva megjelenik.

Diavetítés sebessége Háttérzene

Háttérzene beállítása Zene ismétlése

BN68-01434A-X0Hun.indd 38

3/7/2008 6:27:05 PM Mi az Anynet+? Anynet+ egy AV hálózati rendszer, amely egy könnyen használható AV illesztőfelületet tesz lehetővé a felhasználó számára, valamint az Anynet+ menün keresztül vezérli a Samsung Electronics csatlakoztatott AV eszközeit.

Anynet+ eszközök Az Anynet+ kizárólag az Anynet+ rendszert támogató AV-eszközöket támogatja. Ellenőrizze, hogy a csatlakoztatni kívánt AV eszközön megtalálható-e az Anynet+ jelzés. Csatlakoztatás közvetlenül a TV készülékhez TV

1. Anynet+ eszköz 2. Anynet+ eszköz 3. Anynet+ eszköz

Csatlakoztassa a televízió [HDMI 1], [HDMI 2] vagy [HDMI 3] csatlakozóját, valamint a megfelelő Anynet+ eszköz HDMI OUT (HDMI KIMENET) csatlakozóját a HDMI kábel segítségével.

Csatlakoztatás házimozi rendszerhez 1

TV 1. Anynet+ eszköz

Csatlakoztassa a televízió [HDMI 1], [HDMI 2] vagy [HDMI 3] csatlakozóját, valamint a megfelelő Anynet+ eszköz HDMI OUT (HDMI KIMENET) csatlakozóját a HDMI kábel segítségével. Csatlakoztassa a házimozi rendszer HDMI IN csatlakozóját valamint a megfelelő Anynet+ eszköz HDMI OUT csatlakozóját a HDMI kábel segítségével.

➢ Csak egy vevő egységet csatlakoztasson. + eszközt a HDMI kábellel lehet csatlakoztatni. Egyes HDMI kábelek esetleg nem támogatják ➢ Anynet az Anynet+ funkcióit. Anynet+ akkor működik, ha az AV eszközöket támogató Anynet+ készenléti vagy bekapcsolt ➢ Az állapotban van. ➢ Az Anynet+ összesen legfeljebb 8 AV eszközt képes támogatni.

BN68-01434A-X0Hun.indd 39

3/7/2008 6:27:06 PM Az Anynet+ A következő beállításokkal használhatók az Anynet+ funkciói.

Az Anynet+ funkciójának használata 1 A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza a Bemenet menüpontot, majd nyomja meg az ENTER gombot. 2 Nyomja meg az ENTER gombot a Forráslista kiválasztásához. A ▲ vagy a ▼ gombbal válassza az Anynet+ (HDMI-CEC) menüpontot, majd nyomja meg az ENTER gombot. 3 A ▲ vagy a ▼ gombbal válassza ki a Beállítás menüpontot, majd nyomja meg az ENTER gombot. 4 A ▲ vagy a ▼ gombbal válassza ki az Anynet+ (HDMI-CEC) menüpontot, majd nyomja meg az ENTER gombot. 5 A ▲ vagy a ▼ gombbal válassza ki a Be menüpontot, majd nyomja meg az ENTER gombot. ➢ Az Anynet+ (HDMI-CEC) funkció engedélyezve lett. Ha a Ki menüpontot választja, az Anynet+ (HDMI-CEC) letiltásra kerül. ➢ ➢ Ha az Anynet+ (HDMI-CEC) funkció le van tiltva, minden Anynet+ művelet inaktív állapotba kerül. Az Anynet+ eszköz automatikus kikapcsolása a TV kikapcsolásakor 4 A ▲ vagy a ▼ gombbal válassza ki az Autom. kikapcsolás opciót, majd nyomja meg az ENTER gombot. 5 A ▲ vagy a ▼ gombbal válassza ki az Igen opciót, majd nyomja meg az ENTER gombot. ➢ Az automatikus kikapcsolás funkció engedélyezve lett. ➢ Ha a Nem lehetőséget választja, az Autom. kikapcsolás funkció le lesz tiltva. A kilépéshez nyomja meg az EXIT gombot. ➢ Az Anynet+ funkció használatához a TV távirányítójával az Eszközválasztás menüben a TV menüpontot kell választani. ➢ Ha az Autom. kikapcsolás Igen beállítását választotta, a csatlakoztatott külső eszközök is kikapcsolnak a TV készülék kikapcsolásakor. Ha a készülék épp felvesz, akkor esetleg nem kapcsol ki. Egyszerű beállítás 1 Nyomja meg a távirányító TOOLS gombját. 2 Nyomja meg az ENTER gombot az Anynet+ (HDMI-CEC) kiválasztásához.

TV-nézés Eszközválasztás

Csatlakoztatott eszközök keresése Mozgatás

Beállítás Anynet+ (HDMI-CEC)

: Ki Nem Csatlakoztatott eszközök keresése Igen Mozgatás

Eszközök Anynet+ (HDMI-CEC) Kép Üzemmód : Hang üzemmód : Auto kikapcs. : SRS TS XT : Energiagazd. : Dual I-II : Mozgatás

Normál Egyedi Ki Ki Ki Mono Kilépés

Váltás és keresés az Anynet+ eszközök között 1 2 3 4

Nyomja meg a MENU gombot a menürendszer megjelenítéséhez. A ▲ vagy a ▼ gombbal válassza a Bemenet menüpontot, majd nyomja meg TV P1 az ENTER gombot. TV-nézés DVDR1 Nyomja meg az ENTER gombot, hogy kiválassza a Forráslista opciót. A Eszközválasztás Z DVDR2 ▲ vagy a ▼ gombbal válassza ki az Anynet+ (HDMI-CEC) menüpontot, DVD1 Felvétel Z majd nyomja meg az ENTER gombot. DVD2 Eszközmenü Z A ▲ vagy a ▼ gombbal válassza ki az Eszközválasztás menüpontot, majd nyomja meg az ENTER gombot. Eszköz kezelése Z A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt, majd nyomja meg Vevő : Ki Z az ENTER gombot.Ezzel átvált a kiválasztott eszközre.5 Ha nem Beállítás Z találja azt az eszközt, amit keres, a ▲ vagy a ▼ gombbal válassza ki a Mozgatás Belépés Csatlakoztatott eszközök keresése menüpontot, majd nyomja meg az Vissza ENTER gombot. Beállítás Megjelenik a Anynet konfigurálása+ csatlakoztatás... üzenet. Ha az eszközök keresése véget ért, a csatlakoztatott eszközök benne lesznek : Be Z Anynet+ (HDMI-CEC) az Anynet+ menüben. Autom. Kikapcsolás : Igen Z A kiválasztott eszközre váltás akár 2 percig is eltarthat. A váltási műveletet nem vonhatja vissza a művelet közben. Csatlakoztatott eszközök keresése Z Az eszközök kereséséhez szükséges időtartam a csatlakoztatott eszközök számától függ. Mozgatás Belépés Vissza Amikor az eszközök keresése véget ért, a talált eszközök száma nem jelenik meg. Habár a TV-készülék a POWER gombbal történő bekapcsolásakor automatikusan keresi a csatlakoztatott eszközöket, a TV-készülék bekapcsolt állapotakor vagy egyéb meghatározott körülmények között csatlakoztatott eszközök nem jelennek meg az eszközlistában. Ezért kell a Csatlakoztatott eszközök keresése menüfunkciót kiválasztani az eszközök kereséséhez. Ha a külső bemeneti módot választotta a SOURCE gomb megnyomásával, akkor nem használhatja az Anynet+ funkciót. Győződjön meg róla, hogy Anynet+ eszközre váltott-e a TOOLS gomb megnyomásával.

BN68-01434A-X0Hun.indd 40

3/7/2008 6:27:07 PM Anynet+ menü Az Anynet+ menü a TV készülékhez csatlakoztatott Anynet+ eszközök típusától és állapotától függően változik. Anynet+ menü TV-nézés Eszközválasztás Felvétel Eszközmenü Eszköz kezelése Vevő Beállítás

Leírás Anynet+ módról TV műsorra vált. A TV készülék a megfelelő eszközhöz csatlakozik. Elindítja a felvételt. (Ez a menü csak felvételt támogató eszköz esetén aktív.) A csatlakoztatott eszköz menüjét jeleníti meg. Például. Ha DVD-felvevő van csatlakoztatva, a DVD-felvevő felvételmenüje jelenik meg. A csatlakoztatott eszköz lejátszásvezérlő menüjét jeleníti meg. Például. Ha DVD-felvevő van csatlakoztatva, a DVD-felvevő lejátszásvezérlő menüje jelenik meg. A hang a vevőegységen keresztül megy ki. Beállíthatja az Anynet+ használatának körülményeit.

A TV távirányítójának Anynet+ módban használható gombjai Eszköz típusa

Működési állapot Az eszközre történő váltás után, mikor a megfelelő eszköz menüje megjelenik a képernyőn.

Anynet+ eszköz Az eszközre történő váltás után, a fájl lejátszása közben

Használható gombok Számgombok ▲/▼/◄/►/ENTER gomb Színes gombok EXIT gomb (Keresés visszafelé) (Keresés előre) (Leállítás) / (Lejátszás/Szünet)

Eszköz beépített vevővel (tuner)

Az eszközre történő váltás után, TV-műsor nézése közben

Ha a vevőegység aktiválva van

➢ Az Anynet+ funkció használatához a TV távirányítóját a TV vezérlésére kell állítani. ➢ A REC gomb csak felvételi módban működik. Anynet+ eszközök nem vezérelhetők a TV készüléken lévő gombokkal. Az Anynet+ eszközök ➢ Az csak a TV távirányítójával vezérelhetők. távirányítója bizonyos körülmények között esetleg nem működik. Ilyen esetben válassza ki újra ➢ AazTVAnynet+ eszközt. ➢ Az Anynet+ funkciók nem működnek más gyártók termékein. ➢ Anynet+ módban a színes gombok esetleg nem működnek megfelelően. ➢ A , működése a kiválasztott eszköztől függően eltérő lehet. A felvétel A felvevő egységgel felvehet egy TV-műsort. Nyomja meg a REC gombot. A felvétel elindul. (Csak akkor, ha az Anynet+ funkcióra képes felvevő eszköz csatlakoztatva van.) Ha a TV-nézés az aktuális állapot, a nézett TV-műsor felvétele folyik. Ha más eszközről néz videofelvételt, a felvétel a másik eszközről történik. Az adatforrásból úgy is készíthető felvétel, hogy a Felvétel menüpontot választja ki a TOOLS gomb megnyomását követően. Felvétel előtt ellenőrizze, hogy az antenna csatlakoztatóját megfelelően csatlakoztatta-e a felvevőeszközhöz. Az antennának a felvevőhöz csatlakoztatásáról annak használati útmutatójában kaphat tájékoztatást.

3/7/2008 6:27:07 PM Hallgatás külső vevőn A hangot külső berendezésen is hallgathatja a TV hangszórói helyett. 1 A menü megjelenítéséhez nyomja meg a MENU gombot.A ▲ vagy a ▼ gombbal válassza ki a Bemenet menüpontot, majd nyomja meg az ENTER gombot. TV P1 2 Nyomja meg az ENTER gombot a Forráslista kiválasztásához. A ▲ vagy a ▼ TV-nézés gombbal válassza ki az Anynet+ (HDMI-CEC) menüpontot, majd nyomja meg az Eszközválasztás Z ENTER gombot. Felvétel Z 3 A ▲ vagy a ▼ gombbal válassza ki a Vevő menüpontot, majd nyomja meg az Eszközmenü Z ENTER gombot. Eszköz kezelése Z 4 A ◄ vagy a ► gombbal válassza ki a Be, majd nyomja meg az ENTER gombot. Vevő : Be Z Most a hang a külső eszközről hallható.5 A kilépéshez nyomja meg az EXIT gombot. Beállítás Z Ha a vevőegység be van kapcsolva, a TV készülék hangját a 2 csatornás Mozgatás Belépés Kilépés vevőegységen keresztül hallgathatja. Ha a vevőegység kizárólag egy házimozi rendszert szolgál ki (csak audiót támogat), lehetséges, hogy nem jelenik meg az eszközök listájában. Ha szerzői jogokkal kapcsolatos probléma merül fel, lehetséges, hogy a vevőegységen keresztüli hallgatás nem működik megfelelően. Ha áramkimaradás van a televízión, amikor a Vevő beállítása a Be, a TV hangszóró beállítása esetleg Ki lesz a televízió újbóli bekapcsolásakor. (lásd a 23. oldalon)

Szervizelés igénylése előtt olvassa el a következő pontokat: Hiba Az Anynet+ nem működik.

Megoldás ■ Ellenőrizze, hogy az eszköz Anynet+ eszköz-e. Az Anynet+ rendszer, kizárólag az Anynet+ eszközöket támogatja. ■ Csak egy vevő egységet csatlakoztasson. ■ Ellenőrizze, hogy az Anynet+ eszköz tápkábele megfelelően lett-e csatlakoztatva. ■ Ellenőrizze az Anynet+ eszköz Video/Audio/HDMI 1.3 kábelcsatlakozásait. ■ Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van az Anynet+ beállítási menüjében. ■ Ellenőrizze, hogy a TV távvezérlője TV-módban van-e. ■ Ellenőrizze, hogy ez-e az Anynet+ kizárólagos távvezérlője. ■ Az Anynet+ bizonyos körülmények között nem működik. (Csatornák keresése) ■ Ha csatlakoztatja vagy eltávolítja a HDMI 1.3 kábelt, ügyeljen arra, hogy újra megkeresse az eszközöket vagy kapcsolja be újra a televíziót. ■ Ellenőrizze, hogy az Anynet+ eszköz Anynet+ funkciója be van-e kapcsolva. Az Anynet+ indítása. ■ Ellenőrizze, hogy az Anynet+ eszköz megfelelően lett-e csatlakoztatva a TV készülékhez, majd ellenőrizze, hogy az Anynet+ (HDMI-CEC) beállítása a Be az Anynet+ Beállítás menüjében. ■ A TV vezérlésére váltáshoz nyomja meg a TV távirányítóján a TV gombot. Ekkor nyomja meg a TOOLS gombot az Anynet+ menü megjelenítéséhez, majd válassza kívánt menüt. Az Anynet+ ■ Válassza a TV-nézés menüpontot az Anynet+ menüben. használatának ■ Nyomja meg a SOURCE gombot a TV távirányítóján, és válasszon egy befejezése. nem Anynet+ eszközt. ■ Nyomja meg a CH, CH LIST, vagy PRE-CH gombok egyikét, hogy TV módra váltson. (A csatorna gomb csak akkor működik, ha nincs csatlakoztatva tunerrel ellátott Anynet+ egység.) A képernyőn megjelenik ■ Nem használható a távirányító az Anynet+ konfiguráláshoz, sem a a Csatlakoztatás az megtekintési módra váltáshoz. Anynet+ eszközhöz… ■ A távirányító akkor használható, ha az Anynet+ beállítása vagy a üzenet. megtekintési módra váltás befejeződött. Az Anynet+ eszköz nem ■ Plug & Play folyamat közben nem használható a lejátszási funkció. tud valamit lejátszani. A csatlakoztatott eszköz ■ Ellenőrizze, hogy az eszköz támogatja-e az Anynet+ funkciókat. nem jelenik meg. ■ Ellenőrizze, hogy a HDMI 1.3 kábel megfelelően lett-e csatlakoztatva. ■ Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van az Anynet+ beállítási menüjében. ■ Keresse újra az Anynet+ eszközöket. ■ Anynet+ eszközt csak HDMI 1.3 kábellel csatlakoztathat. Egyes HDMI kábelek esetleg nem támogatják az Anynet+ funkcióit. A TV-műsor nem ■ Ellenőrizze, hogy az antenna csatlakozóját megfelelően csatlakoztatta-e rögzíthető. a felvevőhöz. Magyar - 42

BN68-01434A-X0Hun.indd 42

3/7/2008 6:27:08 PM A Teletext funkció (a típustól függően) A legtöbb televíziós csatorna teletexten keresztül írásos információt szolgáltat. A teletext szolgáltatás tartalommutató oldala leírja, hogyan használhatja ezt a szolgáltatást. Továbbá tetszés szerint választhat a különböző opciók közül a távvezérlő gombjainak segítségével. A teletext-információ pontos megjelenítéséhez megbízható vételre van szükség, különben információ veszhet el, és nem mindegyik oldal jeleníthető meg.

1 TV Kilépés a teletext képernyőről (típusfüggő) 2 (tárolás) Teletext oldalak tárolására szolgál. 3 (méret) Megnyomásával dupla méretben jelenítheti meg a betűket a képernyő felső részén. A képernyő alsó részén ugyanehhez a művelethez nyomja meg ismét a gombot.A normál képernyőhöz a gomb ismételt megnyomásával térhet vissza. 4 (felfedés) Rejtett szöveg (pl. fejtörők megfejtései) megjelenítése. A normál képernyőhöz a gomb ismételt megnyomásával térhet vissza. 5 Színes gombok (vörös/zöld/sárga/kék) Ha a műsorszolgáltató FASTEXT rendszert használ, a teletext oldalon található, színkóddal jelölt különböző témák a színes gombokkal is kiválaszthatók. A kívánt művelethez nyomja meg a megfelelő színű gombot. Megjelenik egy további színes információkat tartalmazó oldal, amelyben ugyanezzel a módszerrel választhat.Az előző vagy a következő oldal előhívásához nyomja meg a megfelelő színes gombot. 6 (teletext be/vegyes) A teletext mód aktiválása egy teletext szolgáltatást tartalmazó csatorna kiválasztását követően. Két alkalommal való megnyomásával egyszerre jelenítheti meg, átfedésben, a teletext oldalt és a csatornán vett képet. 7 (mód) A teletext mód kiválasztásához nyomja meg (LIST/FLOF).Ha LIST módban nyomja meg, a lista mentése módba vált.A lista mentése módban a (tárolás) gombbal mentheti a teletextoldalt. 8 (aloldal) Az elérhető aloldal megjelenítése. 9 (következő oldalra) A következő teletext oldalt jeleníti meg. 0 (előző oldalra) Az előző teletext oldalt jeleníti meg. ! (tartalomjegyzék) A tartalomjegyzék oldal megjelenítése a teletext használata közben bármikor. @ (tartás) A képernyő tartása egy adott oldalon, ha az oldalhoz még további oldalak is tartoznak, amelyek automatikusan töltődnek be. Az üzemmódból a gomb ismételt lenyomásával léphet ki. # (mégse) Oldal keresése közben látható a műsorszórás. A távvezérlőn található számozott gombok megnyomásával ➢ közvetlenül válthat a teletext oldalak között.

BN68-01434A-X0Hun.indd 43

3/7/2008 6:27:09 PM A teletext oldalak hat kategóriába soroltak. Betűjel

A B C D E F Tartalom A kiválasztott oldalszám. A sugárzó csatorna azonosítója. Aktuális oldalszám vagy kereséssel kapcsolatos jelzések. A dátum és az idő. A szöveg. Állapotinformáció. FASTEXT információ.

A teletext-információ gyakran több, egymás után megjelenő ➢ oldalon jelenik meg, amelyek az alábbi módokon érhetők el: Az oldalszám beírásával Egy címnek a listából történő kiválasztásával Egy színes címsor kiválasztásával (FASTEXT rendszer)

A TV gomb megnyomásával léphet ki a teletext megjelenítési ➢ módból.

BN68-01434A-X0Hun.indd 44

3/7/2008 6:27:10 PM A fali konzol tartozékainak szabványadatai (VESA) A fali konzolt szilárd falra, a padlóra merőlegesen szerelje fel. Ha a fali konzolt más felületre szereli fel, lépjen kapcsolatba a legközelebbi márkakereskedővel. A mennyezetre vagy ferde falra történő felszerelés súlyos személyi sérüléseket okozhat.

700 * 400 (Nincs szabvány)

400 * 400 600 * 400 676 * 407 (Nincs szabvány)

általunk forgalmazott fali konzol tartozékainak méretei a fenti táblázatban bemutatott szabványnak ➢ Az felelnek meg. a mi fali konzolunkat vásárolja meg, a felszereléshez szükséges tartozékokat és a részletes ➢ Ha felszerelési útmutatót is megkapja. használjon a szabványos méretnél hosszabb csavarokat, mert ezek károsíthatják a készülék ➢ Ne belsejét. VESA csavarszabványnak nem megfelelő falikarok használata esetén a csavarok hossza a ➢ Aspecifikációtól függően változhat. használjon a VESA csavarszabvány előírásainak nem megfelelő csavarokat. ➢ Ne Ne húzza meg túl erősen a csavarokat, mivel ez károsíthatja a terméket, vagy a termék földre esését

okozhatja, ami személyi sérüléshez vezethet. A Samsung semmilyen felelősséget nem vállal az ilyen balesetekért. A Samsung nem felel azokért a károkért vagy sérülésekért, melyeket a nem VESA szabványnak megfelelő falikar használata, vagy a termék szerelési utasításának figyelmen kívül hagyása okoz. Az 57 és 63 hüvelyk átmérőjű modelljeink nem felelnek meg egyik VESA szabványnak sem. Ezért célszerű az ehhez a modellhez kialakított saját fali konzol használata. A TV felszerelésekor legfeljebb 15 fokban döntse meg a készüléket. Ne szerelje fel a falikart, ha a TV be van kapcsolva. Ez áramütés miatti sérülést okozhat. Magyar - 45

BN68-01434A-X0Hun.indd 45

3/7/2008 6:27:10 PM A (külön kapható) fali konzol állítása A fali konzol felszerelését követően könnyen módosíthatja TV-je helyzetét. A hátlap

Falra szerelt 1. pozíció

A ▲, ▼, ◄, ► gombokkal állítsa be a kívánt pozíciót. ➢ Ha akkor nyomja meg valamelyik nyílgombot, amikor a TV-képernyőn nem látható képernyőmenü, akkor a beállítási képernyő jelenik meg. ➢ A visszaállításhoz nyomja meg az INFO gombot. A ◄ vagy a ► gombbal válassza ki az Igen lehetőséget, majd nyomja meg az ENTER gombot. A pozíció visszaáll az alapértelmezett beállításra. Nyomja meg a kék gombot. A jelenlegi pozíció mentéséhez a ▲ vagy a ▼ gombbal válassza ki az 1. pozíció, 2. pozíció vagy 3. pozíció mentési módok valamelyikét. ➢ Ha nem kívánja menteni a jelenlegi pozíciót, nyomja meg a Vissza gombot. ➢ Mentési mód választásakor a színgombok nem használhatók. Nyomja meg az ENTER gombot. ➢ Az 1. pozíció kiválasztásakor a Jelnelegi, elmentett helyzet neve: 1. pozíció (Current position saved as Position1) üzenet jelenik meg. Nyomja meg az ENTER gombot. ➢ A mentett pozíció a képernyőmenü bal oldalán jelenik meg.

Beállítás Plug & Play Nyelv Idő Fényeffektus Falra szerelt Dallam Szórakoztatás Energiagazd. PIP

Nyomja meg a távvezérlő ▲, ▼, ◄ vagy ► gombját. ➢ Megjelenik a falra szerelés képernyője. ➢ Ha a TV-nézés közben valamelyik iránygombra kattintva nem jelenik meg a falra szerelés képernyője, a menüből jelenítse meg azt. • A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a Beállítás elemet, majd nyomja meg az ENTER gombot. • A ▲vagy a ▼ gombbal válassza ki a Falra szerelt elemet, majd nyomja meg az ENTER gombot. A pozíció eltárolása 1

1 2 3 Mentés INFO Középső

Mentés Válassza ki a mentés módját. 1. pozíció 2. pozíció 3. pozíció Beállítás

BN68-01434A-X0Hun.indd 46

3/7/2008 6:27:10 PM A mentett pozícióba mozgatás

Egy színgomb (vörös, zöld vagy sárga) megnyomásával a fali konzol a mentett pozícióba áll. ➢ A fali konzolt a három előre megadott pozíció egyikébe mozgathatja a vörös (1. pozíció), a zöld (2. pozíció) vagy a sárga gomb (3. pozíció) megnyomásával. ➢ Ha az előre beállított pozícióba mozgatást követően módosítja a pozíciót, a pozíció megjelenítése eltűnik. A felszereléshez lásd a fali konzolhoz kapott Szerelési útmutatót. A termék felszereléséhez, illetve a fali konzol felszereléséhez és mozgatásához forduljon szakemberhez. Ez a szerelési útmutató a fali konzol falra szereléséhez használandó. Más építőanyagokhoz való rögzítés esetén forduljon a legközelebbi márkakereskedőhöz. Az automatikus falra szerelés az Anynet+ és a WISELINK működésekor nem használható. A 42 hüvelykes típus nem használható a régebbi fali konzollal (WMN5090A).

Hajtsa végre a Belépés a menübe rész 1. lépését.

1 2 3 Mentés INFO Középső

Az állvány összeszerelése (modelltől függő) Helyezze a monitort az állványra, és szilárdan rögzítse monitort az állványhoz a kapott 4 csavarral. (A készülék kinézetében különbözhet az ábrán szereplőtől.)

Ha a készüléket a falra szereli, takarja el az állvány felszerelésére szolgáló nyílást a borítóval (1), és rögzítse két csavarral.

Figyelem Az állványt szilárdan rögzítse a készülékhez, mielőtt a helyére tenné, mert az állvány kieshet, és súlyos sérülést okozhat. A TV elhelyezéséhez legalább két ember szükséges. Ne helyezze a készüléket a padlóra, mert ez a készülék megrongálódásához vezethet. A plazmaképernyőt mindig függőlegesen kell tárolni.

3/7/2008 6:27:13 PM Hibaelhárítás Mielőtt felvenné a kapcsolatot a Samsung ügyfélszolgálattal, tanulmányozza a következő táblázatot. Ha az alábbi utasítások segítségével nem tudja megoldani a problémát, készítse elő a TV-készülék modellszámát és sorozatszámát, majd vegye fel a kapcsolatot a helyi forgalmazóval. Nincs kép vagy hang ‹ Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba. ‹ Ellenőrizze, hogy a televízió előoldalán található (Power) (Be/Fi) fő kapcsolót megnyomta-e, vagy nyomja meg a távvezérlő POWER gombját. ‹ Ellenőrizze a kép kontraszt- és fényerő-beállítását. ‹ Ellenőrizze a hangerőt. ‹ Ellenőrizze, hogy a TV hangszóró Ki állásban van-e. A kép normális, de nincs hang ‹ Ellenőrizze a hangerőt. ‹ Bizonyosodjon meg róla, hogy nem nyomta-e meg a távirányító MUTE gombját. Nincs kép, vagy csak fekete-fehér kép van ‹ Módosítsa a színbeállításokat. ‹ Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően működik-e. A hangot és a képet zavarja valami. ‹ Próbálja megkeresni a televízió működését befolyásoló elektromos készüléket, és vigye azt a készüléktől távolabb. ‹ A televíziót csatlakoztassa egy másik tápfeszültség-aljzathoz. Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható. ‹ Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait. Ezt az interferenciát gyakran beltéri antenna használata okozza.A távirányító nem megfelelően működik ‹ Cserélje ki a távvezérlő elemeit. ‹ Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot). ‹ Ellenőrizze, hogy a megfelelő jelzéshez igazodik-e az elem „+” és „-” pólusa. ‹ Ellenőrizze, hogy nem merültek-e le az elemek. A képernyő sötét, a tápfeszültségjelző pedig folyamatosan világít. ‹ A számítógépen ellenőrizze a következőket: tápellátás, jelkábel. ‹ A TV-készülék a saját energiakezelő rendszerét használja. ‹ Mozdítsa meg a számítógép egerét vagy nyomja meg a billentyűzet valamelyik billentyűjét. ‹ Ellenőrizze a csatlakozó készüléken (STB-egységen, DVD-lejátszón stb.) a tápellátást, jelkábelt. ‹ A TV-készülék a saját energiakezelő rendszerét használja. ‹ Nyomja meg a panel vagy a távvezérlő Source gombját. ‹ Kapcsolja ki, majd be a televíziót. A sérült kép a képernyő sarkán jelenik meg. ‹ Ha egyes külső eszközök esetében a Csak pásztázás lehetőséget választja, a sérült kép a képernyő sarkán jelenhet meg. Ezt a jelenséget a külső eszköz okozza, nem a TV. Megjelenik az „Alapértelmezett beállítások visszaállítása” üzenet. ‹ Akkor jelenik meg, ha a KILÉPÉS (EXIT) gombot egy ideig lenyomva tartja. A készülék beállításai visszaállnak az alapértelmezett beállításokra.

BN68-01434A-X0Hun.indd 48

3/8/2008 1:20:00 AM Műszaki leírás A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem elôtt. Ezért a mûszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. A 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a PS-42C62H/ PS-50C62H típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi mûszaki jellemzôknek: A modell neve

Képernyő mérete (képátló) A PC felbontása

Hangkimenet Méretek (SzélesxMagasxMély): Készülékház Állvánnyal

10 W + 10 W 1231 x 770 x 95 mm 1231 x 831 x 320 mm

Súly Készülékház Állvánnyal

1231 x 762 x 95 mm 1231 x 831 x 320 mm 38 kg 42 kg

Környezeti feltételek Üzemelési hőmérséklet Üzemelési páratartalom Tárolási hőmérséklet Tárolási páratartalom

10 °C – 40 °C (50°F – 104°F) 10% – 80%, nem kondenzáló -20 °C – 45 °C (-4°F – 113°F) 5% – 95%, nem kondenzáló

Ez a készülék a B osztályba tartozó digitális készülék. A kivitel és a jellemzők előzetes értesítés nélkül változhatnak. A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg.

BN68-01434A-X0Hun.indd 49

3/7/2008 6:27:14 PM Ez az oldal szandekosan ures.

BN68-01434A-X0Hun.indd 50

3/7/2008 6:27:14 PM A termék megfelelő leadása(Elektromos és elektronikus készülékek hulladékkezelése) A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

A mentett pozícióba mozgatás Pozícia 1

➢ A fali konzolt a három előre megadott pozíció egyikébe mozgathatja a vörös (1. pozíció), a zöld (2. pozíció) vagy a sárga gomb (3. pozíció) megnyomásával. ➢ Ha az előre beállított pozícióba mozgatást követően módosítja a pozíciót, a pozíció megjelenítése eltűnik.

Hajtsa végre a Belépés a menübe rész 1. lépését. Egy színgomb (vörös, zöld vagy sárga) megnyomásával a fali konzol a mentett pozícióba áll.

➢ A felszereléshez lásd a fali konzolhoz kapott Szerelési útmutatót. ➢ A termék felszereléséhez, illetve a fali konzol felszereléséhez és mozgatásához forduljon szakemberhez. ➢ Ez a szerelési útmutató a fali konzol falra szereléséhez használandó. Más építőanyagokhoz való rögzítés esetén forduljon a legközelebbi márkakereskedőhöz. ➢ Automatická montáž na stenu nebude fungovať, keď je spustená funkcia Anynet+ alebo WISELINK. ➢ 42-palcový model nie je kompatibilný so starším modelom držiaka na stenu (WMN5090A).
