BEDIENUNGSANLEITUNG PS50A551S3 SAMSUNG

BN68-01434A-X0FRE.indd 51

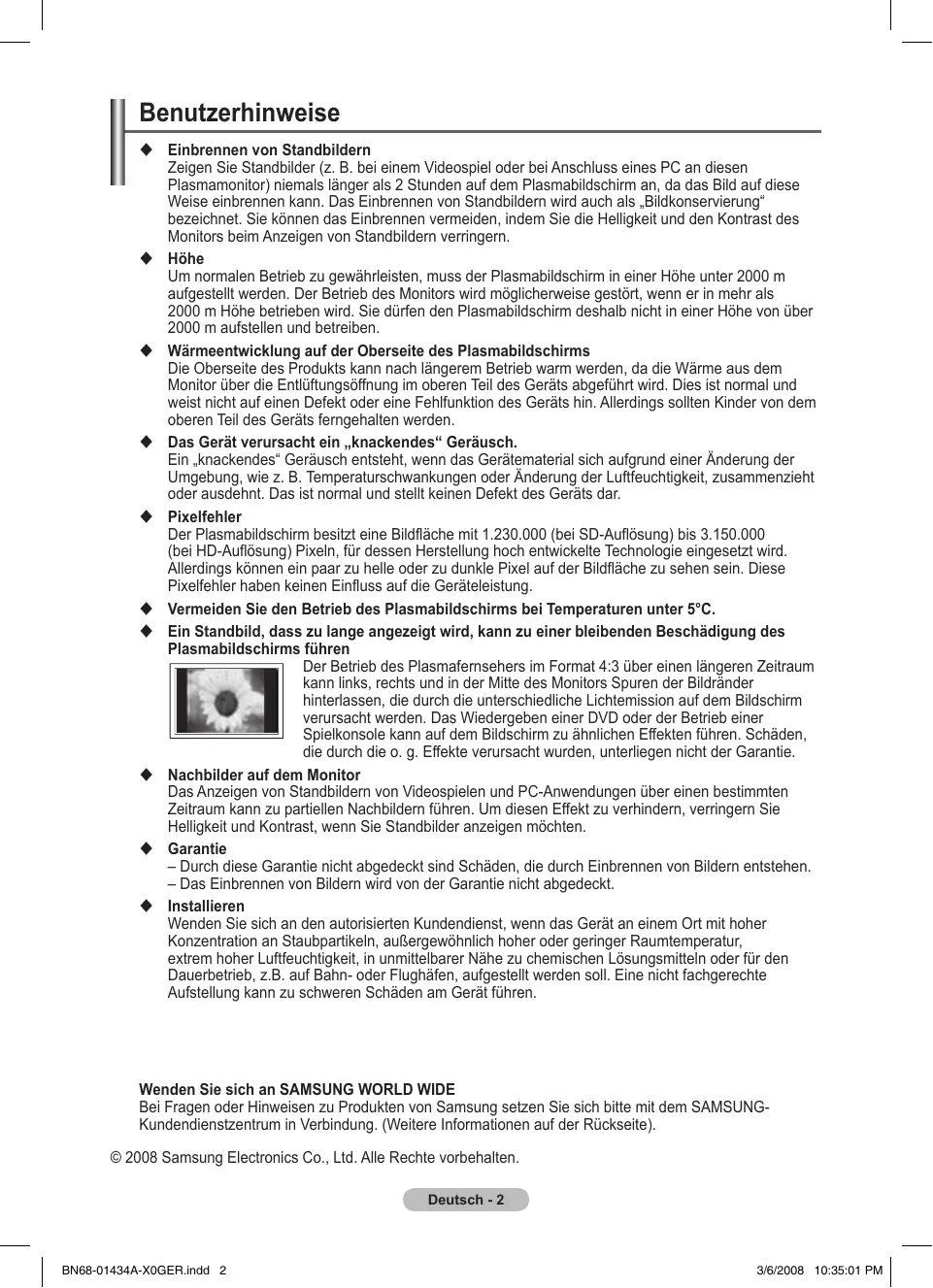

3/7/2008 7:39:40 AM Benutzerhinweise ‹ Einbrennen von Standbildern Zeigen Sie Standbilder (z. B. bei einem Videospiel oder bei Anschluss eines PC an diesen Plasmamonitor) niemals länger als 2 Stunden auf dem Plasmabildschirm an, da das Bild auf diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors beim Anzeigen von Standbildern verringern. ‹ Höhe Um normalen Betrieb zu gewährleisten, muss der Plasmabildschirm in einer Höhe unter 2000 m aufgestellt werden. Der Betrieb des Monitors wird möglicherweise gestört, wenn er in mehr als 2000 m Höhe betrieben wird. Sie dürfen den Plasmabildschirm deshalb nicht in einer Höhe von über 2000 m aufstellen und betreiben. ‹ Wärmeentwicklung auf der Oberseite des Plasmabildschirms Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Monitor über die Entlüftungsöffnung im oberen Teil des Geräts abgeführt wird. Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden. ‹ Das Gerät verursacht ein „knackendes“ Geräusch. Ein „knackendes“ Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z. B. Temperaturschwankungen oder Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar. ‹ Pixelfehler Der Plasmabildschirm besitzt eine Bildfläche mit 1.230.000 (bei SD-Auflösung) bis 3.150.000 (bei HD-Auflösung) Pixeln, für dessen Herstellung hoch entwickelte Technologie eingesetzt wird. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung. ‹ Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5°C. ‹ Ein Standbild, dass zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen Der Betrieb des Plasmafernsehers im Format 4:3 über einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Bildschirm verursacht werden. Das Wiedergeben einer DVD oder der Betrieb einer Spielkonsole kann auf dem Bildschirm zu ähnlichen Effekten führen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der Garantie. ‹ Nachbilder auf dem Monitor Das Anzeigen von Standbildern von Videospielen und PC-Anwendungen über einen bestimmten Zeitraum kann zu partiellen Nachbildern führen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen möchten. ‹ Garantie – Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern entstehen. – Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt. ‹ Installieren Wenden Sie sich an den autorisierten Kundendienst, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll. Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.

Wenden Sie sich an SAMSUNG WORLD WIDE Bei Fragen oder Hinweisen zu Produkten von Samsung setzen Sie sich bitte mit dem SAMSUNGKundendienstzentrum in Verbindung. (Weitere Informationen auf der Rückseite). © 2008 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten. Deutsch - 2

BN68-01434A-X0GER.indd 2

3/6/2008 10:35:01 PM Inhalt Allgemeine Informationen

Benutzerhinweise 2 Lieferumfang 4 Verwenden des Standfußes 4 Systemsteuerung 5 Anschlussfeld 6 Fernbedienung für Sehbehinderte 8

Einrichten der PC-Software (unter Windows XP) 28 Eingangsmodus (PC) 29 Einstellungen für PC vornehmen 30

WISELINK Verwenden der WISELINK-Funktion 31 Verwenden des WISELINK-Menüs 32 Verwenden der Fotoliste (JPEG) 33 Verwenden der MP3-Liste 36 Verwenden des Menüs "Einstellungen" 37

Anynet+ Was ist Anynet+? 39 Anschließen von Anynet+-Geräten 39 Einrichten von Anynet+ 40 Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten 40 Aufnehmen 41 Tonwiedergabe mit einem Receiver 42 Prüfen Sie Folgendes, bevor Sie sich an den Service wenden 42

Kanalsteuerung Automatisches Speichern von Kanälen 13 Manuelles Speichern von Kanälen 14 Sender hinzufügen / sperren 15 Sortieren der gespeicherten Kanäle 16 Kanäle benennen 16 Senderfeinabstimmung durchführen 17

Ein- und Ausschalten des Fernsehgeräts 9 Anzeigen von Menüs 9 Plug & Play-Funktion 10 Verwenden der Taste TOOLS (Extras) 12 Anzeigen externer Signalquellen 12 Gerätenamen bearbeiten 13

Bildstandard ändern 18 Bildeinstellungen anpassen 18 Konfigurieren detaillierter Bildeinstellungen .. 19 Bildoptionen 20 Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte 22

Videotext-Funktion (modellabhängig) 43 Spezifikation (VESA) der Wandhalterung 45 Verstellbare Wandhalterung (gesondert lieferbar) 46 Montieren des Standfußes (modellabhängig) 47 Problembehandlung 48 Technische Daten 49

Toneinstellungen Audiofunktionen 23 Auswählen des Tonmodus (modellabhängig).. 24 Anschließen von Kopfhörern (separat erhältlich) 24

Funktionsbeschreibung Zeitfunktionen 25 Sprache / Lichteffekt / Melodie / Unterhaltung Energiesparmod. / PIP. 26

Fernbedienung/ AAA-Batterien

Untere Abdeckung / Schrauben (2 Stück) (Informationen hierzu finden Sie auf Seite 47)

Ferritkern für Netzkabel

Ferritkern für S-Video

Ferritkern für Komponente

Garantiekarte/ Registrierkarte/ Sicherheitshinweise

(Netzkabel, S-Video, Komponente) ➢ Ferritkern Ferritkerne werden zum Abschirmen von Kabeln gegen

Störungen verwendet. Öffnen Sie beim Anschließen eines Kabels den Ferritkern, und befestigen Sie ihn in der Nähe des Steckers am Kabel.

Verwenden des Standfußes ➢

Der Plasmafernseher sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den Plasmafernseher nie auf den Fußboden. Der Plasmabildschirm muss sich immer in aufrechter Position befinden. Der Plasmabildschirm kann um 20 Grad nach recht und links gedreht werden.

BN68-01434A-X0GER.indd 4

3/6/2008 10:14:19 PM Systemsteuerung Vorderseite

➢ Die Produktfarbe und -form können sich je nach Modell unterscheiden.

SOURCE Zeigt ein Menü mit allen verfügbaren Signalquellen an (TV, Ext.1, Ext.2, AV, S-Video, Komp, PC, HDMI1, HDMI2, HDMI3).

Im Bildschirmmenü können Sie diese Taste ➢ wie die Eingabetaste auf der Fernbedienung verwenden.

2 MENU Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem Bildschirmmenü anzuzeigen.

5 Stromversorgungsanzeige Beim Einschalten des Fernsehgeräts blinkt die Betriebsanzeige kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent. 6 (POWER)-Taste Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten. 7 Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. 8 Lautsprecher

3 – + Drücken, um die Lautstärke zu erhöhen oder zu verringern. Wählen Sie im Bildschirmmenü die – + Schaltflächen, so wie Sie die ◄ und ► Tasten auf der Fernbedienung verwenden. 4

C/P. Kanal wechseln. Wählen Sie im Bildschirmmenü die C/P. Schaltflächen, so wie Sie die ▲ und ▼ Tasten auf der Fernbedienung verwenden.

BN68-01434A-X0GER.indd 5

3/6/2008 10:14:21 PM Anschlussfeld Rückseite 1

➢ Die Produktfarbe und -form können sich je nach Modell unterscheiden.

‹ Stellen Sie sicher, dass der Fernseher und alle angeschlossenen Geräte ausgeschaltet sind, ehe Sie weitere Geräte anschließen. ‹ Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen.

1 Netzanschluss Zum Anschließen des mitgelieferten Netzkabels. 2 COMPONENT IN Audio (AUDIO L/R) und Videoeingänge (Y/PB/ PR) für Komponentenanschluss. 3 PC IN(PC) / AUDIO Zum Anschließen an den Video- und Audioausgang eines Computers. 4 EXT 1, EXT 2 Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

5 Externe Audiogeräte anschließen Schließen Sie die Cinch-Audiosignale des Fernsehgeräts an eine externe Quelle an, z. B. an ein Audiogerät. 6 SERVICE − Anschluss für Servicezwecke − Verbinden Sie das Fernsehgerät über den seriellen Anschluss mit der elektrisch angetriebenen Wandhalterung, wenn Sie den Betrachtungswinkel des Fernsehgeräts mit der Fernbedienung einstellen möchten.

Anschlussmöglichkeiten Anschluss EXT 1 EXT 2

Eingang Ausgang Video Audio (L/R) RGB Video + Audio (L/R) Nur TV-Ausgang ist ✔ ✔ ✔ verfügbar. ✔

Ausgang frei wählbar.

Fortsetzung... Deutsch - 6

BN68-01434A-X0GER.indd 6

3/7/2008 10:38:38 PM DVI IN (HDMI 2) AUDIO R/L 7 HDMI IN 1,2 DVI-Audioausgänge für externe Geräte. – Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche 8 Antenneneingang Audioverbindung erforderlich. 75 Ω-Koaxialanschluss für Antenne/ − Eine Verbindung über HDMI/DVI-Kabel Kabelanschluss. kann nur über HDMI IN 2 erfolgen. Unterstützte Modi für HDMI/DVI und Was ist HDMI? Komponenteneingang − HDMI, die hochauflösende Multimediaschnittstelle, ermöglicht die 480i 480p 576i 576p 720p 1080i 1080p Übertragung von hochauflösenden HDMI/DVI 50 Hz X X X O O O O digitalen Videodaten und mehreren HDMI/DVI 60 Hz X O X X O O O Kanälen mit Digitalaudio. Komp. O O O O O O O − Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP (Hoch Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt.

➢ Die Produktfarbe und -form können sich je nach Modell unterscheiden. 1 HDMI IN 3 Zum Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang 2 WISELINK Schließen Sie ein USB-Massenspeichergerät an, um Fotodateien (JPEG) anzuzeigen und Audiodateien (MP3) abzuspielen. 3 S-VIDEO oder VIDEO / AUDIO L/R S-Video-, Video- und Audioeingänge für externe Geräte wie z. B. Camcorder oder Videorecorder.

4 Kopfhörerbuchse Wenn Sie beim Fernsehen andere Personen im Zimmer nicht stören möchten, können Sie Kopfhörer an das Fernsehgerät anschließen. Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren Zeitraum kann zu Hörschäden führen.

BN68-01434A-X0GER.indd 7

3/6/2008 10:14:22 PM Fernbedienung für Sehbehinderte

1 Netztaste (Zum An- und Ausschalten des Fernsehgeräts) 2 TV-Modus direkt aufrufen 3 Zifferntasten für direkte Programmplatzeingabe 4 Taste für Kanalsteuerung (Informationen hierzu finden Sie auf Seite 15.) 5 Ton vorübergehend ausschalten 6 Lautstärke erhöhen Lautstärke verringern 7 Taste für Kanalsteuerung (Informationen hierzu finden Sie auf Seite 15). 8 Hiermit können Sie häufig verwendete Funktionen mithilfe von Symbolen schnell ausführen. 9 Steuern des Cursors im Menü 0 Anzeigen von Informationen zur aktuellen Sendung # Drücken Sie diese Taste, um den optionalen Anzeigeund Audiomodus für Sport, Kinofilme und Spiele auszuwählen. $ Videorekorder /DVD Funktionen (Rücklauf, Stopp, Wiedergabe/Pause, Vorlauf) % Verfügbare Signalquelle auswählen ^ Vorheriger Kanal & Nächster Kanal Vorheriger Kanal * Bildschirm-Hauptmenü anzeigen ( Mit dieser Funktion können Sie Foto- (JPEG) und Audiodateien (MP3) von einem externen Gerät anzeigen bzw. wiedergeben. (Weitere Informationen finden Sie auf den Seiten 33 (JPEG) und 36 (MP3)) ) Zurück zum vorherigen Menü a OSD-Menü ausblenden b Auswahl der Bildgröße

c DMA (Digital Media Adapter) Verwenden Sie dies, wenn Sie ein SAMSUNG DMA (Digital Media Adapter) über eine HDMI-Schnittstelle anschließen und in den DMA-Modus wechseln. Weitere Informationen zu den Betriebsabläufen finden Sie im Benutzerhandbuch des DMA-Geräts. Diese Schaltfläche ist verfügbar, wenn “ Anynet+ (HDMICEC)” auf “An” geschaltet ist. (Informationen hierzu finden Sie auf Seite 40.) d HDMI-Modus direkt aufrufen. e Drücken Sie diese Taste zum Auswählen des Bildmodus

Videotext-Funktionen (Informationen hierzu finden Sie auf Seite 43.) 2 Videotextanzeige beenden (modellabhängig) 7 Videotextseite speichern 8 Videotextgrösse 0 Verborgenen Inhalt einblenden ! Fastext-Thema auswählen @ Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen % Videotext-Modus auswählen (LIST/FLOF) ^ Untergeordnete Videotextseite & P : Nächste Videotextseite P : Vorige Seite * Videotext-Index ) Seite weiter anzeigen (nicht umblättern) a Videotext abbrechen Fortsetzung... Deutsch - 8

BN68-01434A-X0GER.indd 8

3/7/2008 1:02:55 PM Fernbedienung für Sehbehinderte

1 Netztaste (Zum An- und Ausschalten des Fernsehgeräts) 2 TV-Modus direkt aufrufen 3 Zifferntasten für direkte Programmplatzeingabe 4 Taste für Kanalsteuerung (Informationen hierzu finden Sie auf Seite 15.) 5 Ton vorübergehend ausschalten 6 Lautstärke erhöhen Lautstärke verringern 7 Taste für Kanalsteuerung (Informationen hierzu finden Sie auf Seite 15). 8 Hiermit können Sie häufig verwendete Funktionen mithilfe von Symbolen schnell ausführen. 9 Steuern des Cursors im Menü 0 Anzeigen von Informationen zur aktuellen Sendung # Drücken Sie diese Taste, um den optionalen Anzeigeund Audiomodus für Sport, Kinofilme und Spiele auszuwählen. $ Videorekorder /DVD Funktionen (Rücklauf, Stopp, Wiedergabe/Pause, Vorlauf) % Verfügbare Signalquelle auswählen ^ Vorheriger Kanal & Nächster Kanal Vorheriger Kanal * Bildschirm-Hauptmenü anzeigen ( Mit dieser Funktion können Sie Foto- (JPEG) und Audiodateien (MP3) von einem externen Gerät anzeigen bzw. wiedergeben. (Weitere Informationen finden Sie auf den Seiten 33 (JPEG) und 36 (MP3)) ) Zurück zum vorherigen Menü a OSD-Menü ausblenden b Auswahl der Bildgröße

c DMA (Digital Media Adapter) Verwenden Sie dies, wenn Sie ein SAMSUNG DMA (Digital Media Adapter) über eine HDMI-Schnittstelle anschließen und in den DMA-Modus wechseln. Weitere Informationen zu den Betriebsabläufen finden Sie im Benutzerhandbuch des DMA-Geräts. Diese Schaltfläche ist verfügbar, wenn “ Anynet+ (HDMICEC)” auf “An” geschaltet ist. (Informationen hierzu finden Sie auf Seite 40.) d HDMI-Modus direkt aufrufen. e Drücken Sie diese Taste zum Auswählen des Bildmodus

Videotext-Funktionen (Informationen hierzu finden Sie auf Seite 43.) 2 Videotextanzeige beenden (modellabhängig) 7 Videotextseite speichern 8 Videotextgrösse 0 Verborgenen Inhalt einblenden ! Fastext-Thema auswählen @ Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen % Videotext-Modus auswählen (LIST/FLOF) ^ Untergeordnete Videotextseite & P : Nächste Videotextseite P : Vorige Seite * Videotext-Index ) Seite weiter anzeigen (nicht umblättern) a Videotext abbrechen Fortsetzung... Deutsch - 8

BN68-01434A-X0GER.indd 8

3/7/2008 1:02:55 PM Batterien in die Fernbedienung einsetzen 1 Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung dargestellt. 2 Legen Sie zwei AAA-Batterien ein. Achten Sie darauf, dass die Pole der Batterien (+ und –) wie im Batteriefach angezeigt ausgerichtet sind. Verwenden Sie nicht gleichzeitig verschiedene Batterietypen (z. B. Mangan- und Alkali-Batterien) 3 Schließen Sie die Abdeckung, wie in der Abbildung dargestellt. Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort. Die Fernbedienung funktioniert bis zu einer Entfernung von 7 m zum Fernsehgerät. (Bei normaler Nutzung der Fernbedienung halten die Batterien ungefähr ein Jahr.) Wenn die Fernbedienung nicht funktioniert: Überprüfen Sie Folgendes: 1. Ist das Fernsehgerät eingeschaltet? 2. Wurden Plus- und Minuspol der Batterien vertauscht? 3. Sind die Batterien leer? 4. Gibt es einen Stromausfall oder ist das Netzkabel nicht angeschlossen? 5. Befindet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe? Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Ein- und Ausschalten des Fernsehgeräts Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen. 1 Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an. Die erforderliche Netzspannung ist auf der Rückseite des Geräts angegeben. Zulässige Netzfrequenzen sind 50 Hz und 60 Hz. 2 Drücken Siezum Einschalten des Fernsehgeräts den Netzschalter auf der Vorderseite des Fernsehgeräts oder die Taste POWER auf der Fernbedienung. Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen. Falls Sie bisher keine Sender gespeichert haben, wird wahrscheinlich kein deutliches Bild angezeigt. Informationen zum Speichern von Kanälen finden Sie unter „Sender automatisch einstellen“ auf Seite 13 und unter „Sender manuell einstellen“ auf Seite 14. Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Weitere Informationen finden Sie unter „Plug & PlayFunktion“ auf Seite 10. 3 Drücken Sie zum Ausschalten des Fernsehgeräts den POWERschalter auf der Vorderseite des Fernsehgeräts oder die Taste POWER auf der Fernbedienung. 4 Drücken Sie zum Einschalten des Fernsehgeräts den POWERschalter auf der Vorderseite des Fernsehgeräts oder die Taste POWER bzw. die Zifferntasten auf der Fernbedienung.

Anzeigen von Menüs 1 2 3 4 5

Auf der linken Seite befinden sich sechs Symbole: Bild, Ton, Sender, Einstellungen, und Eingang. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus. Drücken Sie die Taste ENTER, um in das Untermenü des Symbols zu wechseln. Drücken Sie die Taste ▲ oder ▼, um im Menü zu navigieren. Drücken Sie die Taste ENTER, um Menüoptionen auszuwählen. Ändern Sie mit den Tasten ▲/▼/◄/► die gewählte Option. Durch Drücken der Taste RETURN gelangen Sie zurück ins vorherige Menü. Drücken Sie zum Schließen des Menüs die Taste EXIT.

TV Bild Modus : Standard Zellhelligkeit Kontrast Helligkeit Schärfe Farbe Farbton V50 Detaileinstellungen VMehr

3/7/2008 10:38:53 PM Plug & Play-Funktion Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch einige Grundeinstellungen vorgenommen. Die folgenden Einstellungen sind verfügbar. Wenn Sie versehentlich das falsche Land für Ihren Fernseher einstellen, werden die Zeichen auf dem Bildschirm möglicherweise falsch angezeigt. 1 Wenn sich das Gerät im Standby-Modus befindet, drücken Sie die POWER Taste auf der Fernbedienung. Die Meldung Starten von Plug&Play wird angezeigt. Drücken Sie die Taste ENTER. 2 Das Menü Sprache wird nach einigen Sekunden automatisch eingeblendet. 3 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Sprache aus. Drücken Sie die Taste ENTER. Die Meldung Wählen Sie ‘Privatgebrauch’, wenn Sie diesen Fernseher in einem Privathaushalt verwenden. wird angezeigt. 4 Drücken Sie die Taste ◄ oder ►, um Shop-Demo oder Privatgebrauch auszuwählen, und drücken Sie dann die Taste ENTER. Die Meldung zum Überprüfen des Verbindungsstatus der Antenne wird angezeigt. Die Standardeinstellung ist Privatgebrauch. Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, um das optimale Bild für den Privatgebrauch zu erzielen. Der Modus Shop-Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird. Das Gerät ist versehentlich auf den Modus Shop-Demo (Shop) eingestellt, und Sie möchten wieder zurück zu Privatgebrauch (Standard) wechseln: Drücken Sie die Lautstärketaste. Wenn das Menü “Lautstärke” (Volume) angezeigt wird, halten Sie die Taste MENÜ 5 Sekunden lang gedrückt. 5 Stellen Sie sicher, dass die Antenne an den Fernseher angeschlossen ist. Drücken Sie dann die Taste ENTER. Das Menü Land wird angezeigt. 6 Wählen Sie durch Drücken der Tasten ▲ oder ▼ Ihr Land (oder Ihre Region) aus. Drücken Sie auf ENTER.

Starten von Plug&Play

Plug & Play Wählen Sie ‘Privatgebrauch’, wenn Sie diesen Fernseher in einem Privathaushalt verwenden. Privatgebrauch

Plug & Play Antenneneingang prüfen OK Eingabe

Fortsetzung... Deutsch - 10

Drücken Sie zum Starten des Suchlaufs der Kanäle die Plug & Play Taste ENTER. Die Kanalsuche wird automatisch gestartet Zeit einstellen und beendet. Wenn Sie alle verfügbaren Sender gespeichert Monat Datum Jahr haben, wird das Menü Zeit einstellen angezeigt. Drücken Sie 15 01 2008 die Taste ENTER. Stunde Min. Um die Suche vorzeitig abzubrechen, drücken Sie bei 12 00 aktivierter Auswahl Stopp die Taste ENTER. Drücken Sie auf ◄ oder ►, um Monat, Datum, Jahr, Stunde Navig. Einstellen Eingabe oder Min. einzustellen. Nehmen Sie die Einstellungen mit den Tasten ▲ oder ▼ vor. Sie können Monat, Datum, Jahr, Stunde oder Min. durch Drücken der Zifferntasten auf der Fernbedienung direkt einstellen. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER. Die Meldung Wir wünschen gute Unterhaltung! wird angezeigt. Drücken Sie abschließend die Taste ENTER. Auch wenn Sie die Taste ENTER nicht drücken, verschwindet die Meldung nach einigen Sekunden von selbst. S

So setzen Sie diese Funktion zurück: 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ or ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ENTER, um Plug & Play auszuwählen. Die Meldung Starten von Plug & Play wird angezeigt.

Wir wünschen gute Unterhaltung!

OK TV Einstellungen Plug & Play Sprache Zeit Lichteffekt Wandhalterung Melodie Entertainment Energiesparmod.

: Deutsch : Standby : Aus : Aus : Aus

Z Z Z Z X Z Z Z X Zurück

BN68-01434A-X0GER.indd 11

3/7/2008 10:39:28 PM Verwenden der Taste TOOLS (Extras) Sie können die Taste TOOLS (Extras) verwenden, um häufig verwendete Funktionen schnell und einfach auszuwählen. Der Inhalt des Menüs Extras hängt davon ab, welche externe Signalquelle Sie für die Anzeige verwenden. 1 Drücken Sie die Taste TOOLS. Extras Anynet+ (HDMI-CEC) Das Menü Extras wird geöffnet. Bildmodus : Standard 2 Wählen Sie mit der Taste ▲ oder ▼ eine Menüoption aus, und Tonmodus : Benutzerdef. Sleep-Timer : Aus drücken Sie dann die ENTER-Taste. SRS TS XT : Aus 3 Drücken Sie die Taste ▲/▼/◄/►/ENTER, um die Energiesparmod. : Aus Dual I-II : Mono ausgewählten Elemente anzuzeigen, zu ändern oder zu Einstellen Navig. Beenden verwenden. Ausführliche Beschreibungen der einzelnen Funktionen finden Sie auf der jeweiligen Seite. • • • • • • •

Anynet+(HDMI-CEC), siehe Seite 40 Bildmodus, siehe Seite 18 Tonmodus, siehe Seite 23 Sleep-Timer, siehe Seite 25 SRS TS XT, siehe Seite 23 Energiesparmodus, siehe Seite 27 Dual I-II, siehe Seite 24

Anzeigen externer Signalquellen Sie können zwischen dem Eingangssignal angeschlossener Geräte, wie z. B. Videorecorder, DVD-Player, Set-Top-Box und der TV-Signalquelle (Antenne oder Kabel) wechseln. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie nochmals die Taste ENTER, um Quelle auszuwählen. 4 Drücken Sie die Taste ▲ oder ▼, um die Signalquelle auszuwählen, und drücken Sie dann die Taste ENTER. Verfügbare Signalquellen: TV, Ext.1, Ext.2, AV, S-Video, Komp., PC, HDMI1, HDMI2, HDMI3 Sie können nur solche externen Geräte wählen, die an das ➢ Fernsehgerät angeschlossen sind. Sie können diese Optionen auswählen, indem Sie einfach die ➢ Taste SOURCE auf der Fernbedienung drücken.

TV Eingang Quellen : TV Name bearb. Anynet + (HDMI-CEC)

wieder zum regulären ➢ Um Fernsehprogramm zurückzukehren, drücken Sie die Taste TV und wählen die Nummer des gewünschten Kanals.

Sie können diese Optionen auswählen, indem Sie einfach die ➢ Taste HDMI auf der Fernbedienung drücken.

BN68-01434A-X0GER.indd 12

3/7/2008 1:04:12 PM Gerätenamen bearbeiten Sie können der externen Signalquelle einen Namen geben. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Name bearb. auszuwählen, und drücken Sie dann die Taste ENTER. 4 Drücken Sie die Taste ▲ oder ▼, um die externe Signalquelle zum Bearbeiten auszuwählen, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit den Tasten ▲ oder ▼ das gewünschten Gerät, und drücken Sie dann die Taste ENTER. Verfügbare Gerätenamen: VCR, DVD, Kabel-STB, Sat-STB, PVR-STB, AV-Receiver, Spiel, Camcorder, PC, TV, InternetFernsehen, Blu-Ray, HD-DVD, DMA 6 Drücken Sie zum Beenden die Taste EXIT.

Automatisches Speichern von Kanälen Sie können nach verfügbaren Frequenzbereichen suchen (die Verfügbarkeit ist von Land zu Land verschieden). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und nicht gewünschte Sender wieder löschen. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ENTER. Es wird eine Liste der verfügbaren Länder angezeigt. 4 Wählen Sie mit den Tasten ▲ und ▼ Ihr Land aus, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit den Tasten ▲ und ▼ die Option Autom. speichern aus, und drücken Sie dann die Taste ENTER. 6 Drücken Sie zum Starten des Suchlaufs erneut die Taste ENTER. Die Suche wird automatisch beendet Um die Suche vorzeitig abzubrechen, drücken Sie die Taste MENU oder ENTER.

TV Kanal ▲ Land : United Kingdom Frankreich Autom. speichern Deutschland Man. speichern Italien Programmverwaltung Niederlande Sortieren Andere Name Feinabstimmung

Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

Z Z Z Z Z Z Z Zurück

Autom. speichern Autom. speichern P 1 C --

3/6/2008 10:14:26 PM Manuelles Speichern von Kanälen TV Kanal Sie können Fernsehsender (einschließlich Kabelsender) Land : Deutschland Z speichern. Autom. speichern Z Bei der manuellen Senderspeicherung sind folgende Optionen Man. speichern Z Programmverwaltung Z verfügbar: Sortieren Z Gefundene Sender speichern. Name Z Feinabstimmung Z Die Programmnummer der einzelnen Sender, die Sie festlegen möchten. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Navig. Eingabe Zurück 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und TV Man. speichern drücken Sie dann die Taste ENTER. Programm :P 1 Fernsehnorm : Auto Z 3 Drücken Sie die Taste ▲ oder ▼, um Man. speichern Tonsystem : BG Z auszuwählen, und drücken Sie dann die Taste ENTER. Kanal :C 6 Suchlauf : 175 MHz 4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Speichern :? und drücken Sie dann die Taste ENTER. 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. Navig. Eingabe Zurück 6 Drücken Sie zum Beenden die Taste EXIT. Programm (der Programmplatz, der dem Kanal zugewiesen werden soll) − Drücken Sie die Tasten ▲ oder ▼, um die gewünschte Nummer zu wählen. Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen. Fernsehnorm: Auto/PAL/SECAM/NTSC4.43 − Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Farbnorm aus. Tonsystem: BG/DK/I/L − Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Audionorm aus. Kanal (Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist) − Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Kanal) oder S (Kabelkanal) aus. − Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲ oder ▼, um die gewünschte Nummer auszuwählen. Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen. Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus. Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind) − Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼. − Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird. Speichern (zum Speichern des Kanals und des zugehörigen Programmplatzes) − Drücken Sie die Taste ENTER, um OK zu wählen. Kanalmodus P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen. C (Antennenempfangsmodus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem Antennensender zugeordnet ist. S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer wählen, die jedem Kabelsender zugeordnet ist.

3/6/2008 10:14:26 PM Sender hinzufügen/sperren Mit Hilfe der Programmverwaltung können Sie Sender bequem TV Kanal sperren oder hinzufügen. Land : Deutschland Z Autom. speichern Z 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Man. speichern Z Programmverwaltung Z 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und Sortieren Z drücken Sie dann die Taste ENTER. Name Z Feinabstimmung Z 3 Drücken Sie die Taste ▲ oder ▼, um Programmverwaltung auszuwählen, und drücken Sie dann die Taste ENTER. Sender hinzufügen Navig. Eingabe Zurück Mit Hilfe der Kanalliste können Sie Kanäle hinzufügen. TV Programmverwaltung 4 Wählen Sie die Kanalliste durch Drücken der Taste ENTER. Kanalliste Z Kindersicherung : Aus Z 5 Wechseln Sie zum Feld ( ), indem Sie die Tasten ▲/▼/◄/► drücken, und wählen Sie den hinzuzufügenden Sender aus. Drücken Sie dann die Taste ENTER, um den Sender hinzuzufügen. Wenn Sie erneut die Taste ENTER drücken, wird das Symbol ( ) neben dem Kanal angezeigt, und der Kanal Navig. Eingabe Zurück wird nicht hinzugefügt. Kanalliste Sender sperren P 1 C6 Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. 1 / 10 Progr. Kinder, daran hindern, ungeeignete Programme anzuschauen, indem ▲ 0 C1 das Bild blockiert und der Ton stummgeschaltet wird. 1 C6 2 C5 6 Drücken Sie die Taste ▲ oder ▼, um Kindersicherung auszuwählen, 3 C8 und drücken Sie dann die Taste ENTER. 4 C 11 5 C 22 7 Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option An, und 6 C 26 7 C 36 drücken Sie dann die Taste ENTER. 8 C 52 8 Drücken Sie die Tasten ▲ oder ▼, um die Kanalliste auszuwählen, 9 C 24 ▼ Zufüg Sperren und drücken Sie dann die Taste ENTER. Navig. Eingabe 9 Wechseln Sie zum Feld ( ), indem Sie die Tasten ▲/▼/◄/► Zurück Seite drücken, und wählen Sie den zu sperrenden Sender aus. Drücken Sie dann die Taste ENTER. Wenn Sie erneut die Taste ENTER drücken, wird das Symbol ( ) neben dem Kanal angezeigt, und die Kanalsperre wird nicht aufgehoben. Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm angezeigt. 10 Drücken Sie zum Beenden die Taste EXIT. Diese Optionen können Sie auch durch Drücken der Taste CH LIST auf der Fernbedienung aufrufen.

BN68-01434A-X0GER.indd 15

3/6/2008 10:14:27 PM Sortieren der gespeicherten Kanäle Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Sortieren auszuwählen, und drücken Sie dann die Taste ENTER. 4 Wählen Sie mit den Tasten ▲ oder ▼ den Kanal aus, den Sie verschieben möchten, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit den Tasten ▲ oder ▼ die Programmnummer, die dem Kanal zugewiesen werden soll. Drücken Sie dann die Taste ENTER. Der Sender befindet sich nun auf dem neuen Speicherplatz, und alle anderen Sender wurden entsprechend verschoben. 6 Wiederholen Sie die Schritte 4 und 5, bis Sie allen Kanälen die gewünschten Programmnummern zugewiesen haben. 7 Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

Z Z Z Z Z Z Z Zurück

Kanäle benennen Sendernamen werden automatisch zugewiesen, sofern diese Information im Sendersignal enthalten ist. Sie können Sendernamen bearbeiten und ändern. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Name auszuwählen, und drücken Sie dann die Taste ENTER. 4 Drücken Sie die Taste ▲ oder ▼, um den Kanal auszuwählen, dem ein neuer Name zugewiesen werden soll, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit den Tasten ▲ oder ▼ Buchstaben (A~Z), Zahlen (0-9) und sonstige Zeichen aus. (Führt zu dieser Reihenfolge: A ~ Z, 0 ~ 9, +, -, *, /, Leerzeichen). Blättern Sie zum vorherigen oder nächsten Zeichen, indem Sie die Taste ◄ oder ► und anschließend die Taste ENTER drücken. 6 Wiederholen Sie die Schritte 4 bis 5 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten. 7 Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

Z Z Z Z Z Z Z Zurück

BN68-01434A-X0GER.indd 16

3/7/2008 1:04:26 PM Senderfeinabstimmung durchführen Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ▲ oder ▼, um Kanal auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Feinabstimmung auszuwählen, und drücken Sie dann die Taste ENTER. 4 Mit den Tasten ◄ oder ► können Sie durch entsprechende Einstellungen die Bild- und Tonqualität optimieren. Drücken Sie die Taste ENTER. Drücken Sie die Taste INFO. Durch Speichern der Feinabstimmung ändert sich die Farbe des Bildschirmmenüs für den Kanal von Weiß nach Rot und die Markierung „*“ wird hinzugefügt. Um die Feinabstimmung auf 0 zurückzusetzen, wählen Sie mit der Taste ▲ oder ▼ die Option Reset aus. Drücken Sie die Taste ENTER. 5 Drücken Sie zum Beenden die Taste EXIT.

TV Kanal Land : Deutschland Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung

: Dynamisch : Benutzerdef. : Aus

BN68-01434A-X0GER.indd 17

3/6/2008 10:14:29 PM Bildstandard ändern Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet ist. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. 3 Drücken Sie erneut die Taste ENTER, um Modus auszuwählen. 4 Wählen Sie mit den Tasten ▲ oder ▼ den gewünschten Modus, und drücken Sie dann die Taste ENTER. Verfügbare Modi: Dynamisch, Standard, Film Die Einstellungswerte können je nach Eingangsquelle unterschiedlich sein. 5 Drücken Sie zum Beenden die Taste EXIT. Wählen Sie Dynamisch aus, wenn Sie tagsüber oder bei starker Umgebungsbeleuchtung fernsehen möchten. Wählen Sie Standard für den normalen Fernsehmodus. Wählen Sie Film aus, wenn Sie sich einen Film ansehen möchten.

Drücken Sie die Taste TOOLS auf der Fernbedienung.

Wählen Sie mit den Tasten ▲ oder ▼ den Bildmodus.

Wählen Sie die gewünschte Option mit den Tasten ◄ und ►

Sie können auch die Taste P.MODE auf der Fernbedienung drücken, um eine der Standardbildeinstellungen auszuwählen.

Bild Dynamisch Modus : Dynamisch Zellhelligkeit : 7 Standard 7 Kontrast 80 Film Helligkeit 45 Schärfe 50 Farbe 50 Farbton V50 R50 Detaileinstellungen VMehr

Einfaches Einstellen

Bild Modus : Standard Zellhelligkeit Kontrast Helligkeit Schärfe Farbe Farbton V50 Detaileinstellungen VMehr

Bildeinstellungen anpassen TV Bild Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Modus : Standard Z Bildqualität: Zellhelligkeit 7 Kontrast 80 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Helligkeit 45 Schärfe 50 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. Farbe 50 Farbton V50 R50 3 Drücken Sie erneut die Taste ENTER, um Modus Detaileinstellungen Z VMehr auszuwählen. 4 Wählen Sie mit den Tasten ▲ oder ▼ den gewünschten Navig. Eingabe Zurück Modus, und drücken Sie dann die Taste ENTER. Verfügbare Modi: Dynamisch, Standard, Film 5 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. 6 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. 7 Drücken Sie zum Beenden die Taste EXIT. Zellhelligkeit–Kontrast – Helligkeit – Schärfe – Farbe – Farbton Sie können die Funktion “Farbton” (Tint) im Analog-TV-, Ext.-, AV- oder S-Video-Modus des PALSystems nicht verwenden. Im PC-Modus können nur Zellhelligkeit, Kontrast und Helligkeit eingestellt werden.

Drücken Sie die Taste ◄ or ►, bis die optimale Einstellung erreicht ist. Deutsch - 18

BN68-01434A-X0GER.indd 18

3/6/2008 10:14:29 PM Konfigurieren detaillierter Bildeinstellungen Sie können die detaillierten Bildparameter einstellen. TV Bild 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Modus : Standard Z Zellhelligkeit 7 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. Kontrast 80 Helligkeit 45 3 Drücken Sie die Taste ▲ oder ▼, um Detaileinstellungen Schärfe 50 auszuwählen, und drücken Sie dann die Taste ENTER. Farbe 50 Farbton V50 R50 4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Detaileinstellungen Z und drücken Sie dann die Taste ENTER. VMehr Verfügbare Optionen: Schwarzabgleich, Optimalkontrast, Gamma, Farbraum, Weißabgleich, Hautton, Kantenglättung, xvYCC. Navig. Eingabe Zurück 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, TV Detaileinstellungen drücken Sie die Taste ENTER. Schwarzabgleich : Aus Z 6 Drücken Sie zum Beenden die Taste EXIT. Optimalkontrast : Gering Z Die Option Detaileinstellungen steht in den Modi Standard Gamma :0 Z Farbraum : Nativ Z oder Film zur Verfügung. Weißabgleich Z Im PC-Modus können von den Detaileinstellungen nur Hautton :0 Z Optimalkontrast, Gamma und Weißabgleich eingestellt Kantenglättung : Aus Z xvYCC : Aus X werden. Schwarzabgleich: Aus/Gering/Mittel/Hoch Sie können direkt auf dem Bildschirm den Schwarzwert Navig. Eingabe Zurück auswählen, um die Bildschirmtiefe anzupassen. Optimalkontrast: Aus/Gering/Mittel/Hoch Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist. Gamma: -3 ~ +3 Sie können die mittlere Bildhelligkeit einstellen. Drücken Sie die Taste ◄ oder ►, bis die optimale Einstellung erreicht ist. Farbraum : Autom./Nativ/Benutzerdef. Der Farbraum ist eine Farbmatrix bestehend aus den Farben rot, grün und blau. Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren. − Auto: Mit dem Farbraum “Auto” wird, je nach Programmquelle, der natürlichste Farbton eingestellt. − Nativ: Der Farbraum “Nativ” ermöglicht tiefe und lebhafte Farbtöne. − Benutzerdef.: Hiermit stellen Sie den Farbbereich wunschgemäß ein. (siehe “Anpassen des Farbraums”) Anpassen des Farbraums Farbe: Rot, Grün, Blau, Cyan, Magenta und Gelb Hiermit stellen Sie den Farbbereich wunschgemäß ein. Die Option Farbe ist verfügbar, wenn der Farbraum auf Benutzerdef. eingestellt ist. Wählen Sie mit den Tasten ▲ order ▼ eine der Optionen Rot, Grün, Blau, Gelb, Cyan oder Magenta aus. Drücken Sie die Enter-Taste. − Rot/Grün/Blau: Im Farbmodus können Sie die RGB-Werte der jeweils ausgewählten Farbe einstellen. Wählen Sie mit den Tasten ▲ order ▼ eine der Optionen Rot, Grün oder Blau aus, um sie zu ändern. Drücken Sie die Enter-Taste. Drücken Sie die Taste ◄ order ►, um den Wert einer bestimmten Option zu erhöhen oder zu verringern. Drücken Sie die Enter-Taste. − Reset: Setzt den Farbbereich auf die Standardwerte zurück. Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen. R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste ◄ oder ►, bis die optimale Einstellung erreicht ist. Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Fortsetzung... Deutsch - 19

BN68-01434A-X0GER.indd 19

3/6/2008 10:14:30 PM Hautton -15~+15 Sie können den Farbton Rosa im betonen. Drücken Sie die Tasten ◄ und ► bis Sie die optimale Einstellung festgelegt haben. Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert. Kantenglättung: Ein/Aus Sie können die Objektgrenzen betonen. xvYCC: Aus/Ein Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (d.h. DVD-Player), das an den HDMI- oder Komponenteneingang angeschlossen ist. Dieses Feature steht nur zur Verfügung, wenn Sie den Bildmodus auf Film einstellen. Die xvYCC-Funktion ist nur im Komp.- oder HDMI-Modus verfügbar.

Sie können die detaillierten Bildparameter einstellen. 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. TV Bild Modus : Dynamisch Z 2 Drücken Sie die Taste ENTER, um Bild auszuwählen. Zellhelligkeit 7 3 Drücken Sie die Tasten ▲ oder ▼, um Bildoptionen Kontrast 80 Helligkeit 45 auszuwählen, und drücken Sie dann ENTER. Schärfe 50 Farbe 50 4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Farbton V50 R50 und drücken Sie dann die Taste ENTER. Detaileinstellungen Z VMehr 5 Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. 6 Drücken Sie zum Beenden die Taste Beenden. Navig. Eingabe Zurück Im PC-Modus können von den Bildoptionen nur Farbtemp, TV Bildoptionen Format und Bildschirm-Einbrennschutz eingestellt werden. Farbtemp. : Normal Z Farbtemp.: Kalt2/Kalt1/Normal/Warm1/Warm2 Format : Autom. Breit Z Wenn der Bildmodus auf Dynamisch oder Standard Bildschirmmodus : 16:9 Z Digitale RM : Auto Z eingestellt ist, können Sie Warm1 und Warm2 nicht wählen. DNle : Ein Z Format: Autom. Breit/ 16:9/Breitenzoom/Zoom, 4:3/Nur Scan HDMI-Schwarzwert : Normal Z Kino-Plus : Gering Z Sie können ein Bildformat auswählen, das Ihren Blaumodus : Aus Z Sehgewohnheiten am besten entspricht. Bildschirm-Einbrennschutz Z − Autom. Breit: Bild vergrößern und vom 4:3- auf 16:9Seitenverhältnis umstellen. Navig. Eingabe Zurück − 16:9: Stellt das Bildformat auf den Breitbildmodus 16:9 ein. − Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach TV Format oben oder nach unten, nachdem Sie mit der Taste ◄ oder Autom. Breit ► eine Auswahl getroffen haben. 16:9 − Zoom: Vergrößert das Bild vertikal. Breitenzoom − 4:3: Stellt das Bildformat auf den Normalmodus 4:3 ein. Zoom − Nur Scan: Mit dieser Funktion wird das ganze Bild 4:3 auch bei Versorgung mit HDMI- (720p/1080i/1080p), Nur Scan Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt. Nach Auswahl von "Nur Scan" im HDMI (1080i/1080p) oder Navig. Eingabe Zurück Komponentenmodus (1080i/1080p): auszuwählen, und Drücken Sie die Tasten ◄ oder ► , um drücken Sie dann die ENTER-Taste. Drücken Sie die Taste▲, ▼, ◄ oder ►, um das Bild nach oben, unten, links oder rechts zu verschieben. Rest: Drücken Sie die Taste ◄ oder ►, um Reset zu wählen, und Sie dann die ENTER-Taste. Sie können die Einstellung initialisieren. Beim HDMI-Bildformat „Nur Scan“ kann es je nach AV-Gerät passieren, dass der Bildschirm am Rand abgeschnitten wird oder dass eine bestimmte Farbe auf den Bildschirm erscheint. Bei einem HDMI-Anschluss (1080p) mit 24, 25, 30, 50 und 60 Hz und einem Komponentenanschluss (1080p) mit 50 und 60 Hz wird nur die Signalquelle unterstützt. Sie können das Bildformat ändern, indem Sie auf der Fernbedienung einfach die Taste P.SIZE drücken. Je nach Signalquelle können die Bildgrößenoptionen variieren. Wenn der Modus Double ( , ) (Doppel) im PIP-Modus eingestellt wurde, können Sie die Bildgröße nicht einstellen. Im PC-Modus können nur die Modi “16:9” und “4:3“ eingestellt werden. Fortsetzung...

3/7/2008 1:04:43 PM Bildgröße und Bildposition mit der Zoom-Funktion ändern − Wenn die Bildgröße über die Zoom-Funktion geändert wird, können die Positionierung und Größe des Bildes mit den Tasten ▲ oder ▼ vertikal angepasst werden. − Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder nach unten, nachdem Sie mit der Taste ◄ oder ► eine Auswahl getroffen haben. − Verändern Sie mit den Tasten ▲ oder ▼ vertikal die Größe des Bildes, nachdem Sie mit der Taste ◄ oder ► eine Auswahl getroffen haben. Bildschirmmodus: 16:9/Breitenzoom/ Zoom/4:3 TV Bildoptionen Farbtemp. : Normal Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9Format : Autom. Breit Format auf Automatisch einstellen, können Sie bestimmen, Bildschirmmodus : 16:9 16:9 X dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht Digitale RM : Auto BreitenzoomX sehen angezeigt werden soll. Da jedes europäische Land DNle : Ein Zoom X HDMI-Schwarzwert : Normal4:3 eine andere Bildgröße verwendet, können die Benutzer sie Kino-Plus : Gering damit einstellen. Blaumodus : Aus − 16:9: Stellt das Bildformat auf den Breitbildmodus 16:9 ein. Bildschirm-Einbrennschutz − Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. − Zoom: Vergrößert das Bild vertikal. Navig. Eingabe Zurück − 4:3: Stellt das Bildformat auf den Normalmodus 4:3 ein. Diese Funktion ist im Modus Autom. Breit verfügbar. Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar. Digitale RM: Aus/Gering/Mittel/Hoch/Auto Wenn das vom Fernsehgerät empfangene Signal schwach ist, können Sie diese Funktion aktivieren, um ggf. Bildrauschen und Doppelkonturen auf dem Bildschirm zu verringern. Diese Funktion ist im PC-Modus nicht verfügbar. Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird. DNIe: Aus/Demo/Ein Dieses Fernsehgerät weist die DNIe-Funktion auf und bietet daher hohe Bildqualität. Wenn DNIe eingestellt wird, ist auf dem Bildschirm die DNIe-Funktion aktiviert. Wenn Sie DNIe auf Demo festlegen, können Sie auf dem Bildschirm zu Demonstrationszwecken die aktivierte DNIe und ein normales Bild anzeigen. Mit dieser Funktion können Sie den Unterschied in der Bildqualität erkennen. DNIeTM (Digital Natural Image engine) Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung, Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die DNIeTM-Technologie wird jedes Signal Ihren Augen angepasst. Diese Zusatzfunktion ist im PC-Modus nicht verfügbar. DNIe ist nur im Modus Dynamisch verfügbar. HDMI-Schwarzwert: Normal/Gering Mit dieser Funktion können Sie die Bildqualität einstellen, wenn es mit dem HDMI-Eingang im eingeschränkten RGB-Bereich (16 bis 235) zu Einbrennerscheinungen (Auftreten von Schwarzwerten, geringem Kontrast, schwachen Farben usw.) kommt. Diese Funktion ist nur bei Verbindung des externen Eingangs mit HDMI (RGB-Signale) aktiv. Kino-Plus: Aus/Gering/Mittel/Hoch/Demo Selbst in schnellen Szenen wird die Haut natürlicher und Text klarer angezeigt. Diese Funktion ist im PC-Modus nicht verfügbar. TV Bildoptionen Die Modi Breitenzoom, Zoom und Nur Scan werden Z Farbtemp. : Normal nicht unterstützt. Format : Autom. Breit Z Bildschirmmodus : 16:9 Z Blaumodus: Aus/Ein Digital NR : Auto Z Diese Funktion ist für Experten zum Ausmessen von AVDNle : Ein X Geräten bestimmt. Mit dieser Funktion werden das rote und HDMI-Schwarzwert : Normal X das grüne Signal aus dem Videosignal entfernt, sodass nur Kino-Plus : Gering Z Blaumodus : Aus Z das blaue Signal angezeigt wird. Damit wird ein Blaufilter Bildschirm-Einbrennschutz Z erzeugt, mithilfe dessen die Farbe und der Farbton von Videogeräten wie DVD-Playern, Heimkinosystemen usw. Navig. Eingabe Zurück eingestellt werden können. Mit dieser Funktion können Sie die Farbe und den Farbton TV Bildschirm-Einbrennschutz auf Werte einstellen, die dem Signalpegel der verschiedenen Pixel-Shift Z Videogeräte angemessen sind. Verwenden Sie hierzu die Vollweiss Z Streifenmuster für die Farben Rot/Grün/Blau/Cyan/Magenta/ Korrekturmuster Z Z Seite grau : Dunkel Gelb, ohne zusätzlich den Blaufilter zu verwenden. Der Blaumodus ist verfügbar, wenn der Bildmodus auf Film oder Standard eingestellt ist. Bildschirm-Einbrennschutz Dieses Gerät ist mit Einbrennschutz-Technologie ausgestattet, um die Möglichkeit des Einbrennens des Monitorbildes zu verringern. Diese Navig. Eingabe Zurück Technologie ermöglicht das Einstellen von vertikalen (Pixel vertikal) und horizontalen (Pixel horizontal) Bildbewegungen. Die Zeiteinstellung ermöglicht das Programmieren der Dauer zwischen Bildbewegungen in Minuten. Fortsetzung...

Pixel-Shift: Diese Funktion verschiebt Pixel auf dem Plasmabildschirm horizontal oder vertikal, um die Möglichkeit des Einbrennens des Bildes zu minimieren. - Wählen Sie durch Drücken der Tasten ▲ oder ▼ für Pixel-Shift die Optionen Aus oder An, und drücken Sie dann die Taste ENTER. - Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Verfügbare Optionen: Pixel horizontal, Pixel vertikal, Zeit

➢ Optimale Einstellung für Pixel den Pixelabstand Pixel horizontal Pixel vertikal Zeit (Minuten)

PC TV/Ext/Komp./HDMI

TV Pixel Shift-Wert kann in Abhängigkeit von der ➢ Der Monitorgröße (Zoll) und dem ausgewählten Modus variieren. −

Weiß : Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem sie die Farbe aller Pixel in Weiß ändert. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde. Blättern: Diese Funktion dient zum Entfernen von Nachbildern auf dem Bildschirm, indem alle Pixel des Plasmabildschirms nach einem bestimmten Muster verschoben werden. Verwenden Sie diese Funktion, wenn Nachbilder oder -symbole auf dem Bildschirm angezeigt werden. Diese können insbesondere dann auftreten, wenn ein Standbild über längere Zeit auf dem Bildschirm angezeigt wurde. Seite grau: Sie verhindern bei Anzeige im Format 4:3 Beschädigungen des Bildschirms, indem Sie einen Weißabgleich an den beiden linken Bildschirmrändern vornehmen. Dunkel: Bei Anzeige im Format 4:3 werden die beiden seitlichen Bildschirmränder abgedunkelt. Hell: Bei Anzeige im Format 4:3 werden die beiden seitlichen Bildschirmränder aufgehellt. Zum Entfernen von Nachbildern verwenden Sie entweder die Funktion Weiß oder die Funktion Blättern. Beide Fun ktionen entfernen Nachbilder auf dem Bildschirm, die Funktion Blättern ist jedoch effektiver. Die Funktion zum Entfernen von Nachbildern muss über einen längeren Zeitraum (ca. 1 Stunde) ausgeführt werden, um Nachbilder auf dem Bildschirm effektiv zu entfernen. Wenn das Nachbild nach dem Ausführen der Funktion nicht entfernt ist, wiederholen Sie die Anwendung der Funktion. Drücken Sie zum Deaktivieren dieser Funktion eine beliebige Taste auf der Fernbedienung.

Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte Sie können die detaillierten Bildparameter einstellen.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ENTER, um Bild auszuwählen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Reset, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste ▲ oder ▼, um OK oder Abbrechen auszuwählen, und drücken Sie dann die Taste ENTER.

Jeder Modus kann zurückgesetzt werden.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um Ton auszuwählen, und drücken Sie dann die Taste ENTER. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Verfügbare Optionen: Modus, Equalizer, SRS TS XT, Auto. Lautst., TV-Lautsprecher, Ton wählen. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. Drücken Sie zum Beenden die Taste EXIT. Modus: Standard/Musik/Film/Sprache/Benutzerdef. Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt.

TV Ton Modus Equalizer SRS TS XT Auto. Lautst. TV-Lautsprecher Ton wählen

Standard Benutzerdef ► Aus Aus Aus Mono

Einfaches Einstellen Einstellen Navig Beenden 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ oder ▼ den Tonmodus. Equalizer 3 Wählen Sie die gewünschte Option mit den Tasten ◄ und ► T V Equalizer: Balance/100Hz/300Hz/1kHz/3kHz/10kHz R + + Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten 0 0 für die Tonqualität. Wenn Sie Änderungen an dies en Einstellungen L Balance 100Hz 300Hz 1kHz 3kHz 10kHz vornehmen, wird der Audiomodus automatisch auf Benutzerdef. umgestellt. Navig. Einstellen Zurück SRS TS XT: Ein/Aus TruSurround XT ist eine patentierte SRS-Technologie, die das Problem des Betreibens von 5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den internen Fernsehlautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.

TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc. Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc. verwendet.” Einfaches Einstellen

Extras Anynet+ (HDMI-CEC)

1 Drücken Sie die Taste TOOLS auf der Fernbedienung. Bildmodus : Standard Tonmodus : Benutzerdef 2 Wählen Sie mit den Tasten ▲ oder ▼ SRS TS XT. Sleep Timer : Aus 3 Drücken Sie die Taste ◄ oder ► um Aus oder Ein SRS TS XT ◄ Aus ► Energiesparmod : Aus auszuwählen. Dual I-II : Mono Auto. Lautst.: Ein/Aus Einstellen Navig Beenden Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht. TV-Lautsprecher: Ein/Aus Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker. Die Tasten – + und MUTE funktionieren nicht, wenn TV-Lautsprecher aus aktiviert ist. Wenn TV-Lautsprecher auf Aus geschaltet ist, können keine Audioeinstellungen vorgenommen werden. Ton wählen: Hauptsender/PIP-Sender Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben. Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben. PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.

3/6/2008 10:14:31 PM Auswählen des Tonmodus (modellabhängig) Mit der Taste DUAL I-II wird die Verarbeitung und Ausgabe des Audiosignals angezeigt und gesteuert. Beim Einschalten ist der Modus Dual-I oder Stereo automatisch voreingestellt (abhängig von der aktuellen Sendung). Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ oder ▼ die Option Dual I-II. 3 Wählen Sie mit den Tasten ◄ und ► die gewünschte Option.

Standardsendung (Standardtonwiedergabe)

Mono (normale Verwendung)

Standard und NICAM-Mono

Extras Anynet+ (HDMI-CEC) Bildmodus : Standard Tonmodus : Benutzerdef Sleep Timer : Aus SRS TS XT : Aus Energiesparmod : Aus Dual I-II ◄ Mono ► Einstellen Navig Beenden

Standardsendung (Standardtonwiedergabe)

Zweisprachig oder Dual-I/II Dual I Stereo

Mono (normale Verwendung) Dual II Mono (Mono erzwungen)

Bei schlechten Empfangsbedingungen sind Sendungen im Modus Mono besser zu hören. Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln.

Anschließen von Kopfhörern (separat erhältlich) Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein Fernsehprogramm ansehen möchten, ohne andere Personen im selben Raum zu stören.” Sie den Kopfhörerstecker an den entsprechenden ➢ Wenn Anschluss anschließen, können Sie im Menü Ton für den

TV Seitenverkleidung

PIP-Modus nur Auto Lautst. und Ton wählen auswählen.

Verwenden von Kopfhörern bei hoher Lautstärke über ➢ Das einen längeren Zeitraum kann zu Hörschäden führen. Sie Kopfhörer an das Fernsehgerät anschließen, wird ➢ Wenn über die Lautsprecher kein Ton ausgegeben. Lautstärke der Kopfhörer und des Fernsehgeräts ➢ Die werden getrennt geregelt. 15

Drücken Sie die Taste MENU, um das Menü anzuzeigen. TV Einstellungen Plug & Play Z Drücken Sie die Taste ▲ oder ▼, um Einstellungen Sprache : Deutsch Z auszuwählen, und drücken Sie dann die Taste ENTER. Zeit Z Lichteffekt : TV Modus An Z Drücken Sie die Taste ▲ oder ▼, um Zeit auszuwählen, und Wandhalterung X Melodie : Aus Z drücken Sie dann die Taste ENTER. Entertainment : Aus Z Z Energiesparmod. : Aus Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, PIP X und drücken Sie dann die Taste ENTER. Verfügbare Optionen: Zeit einstellen, Sleep-Timer, Timer 1, Timer 2, Timer 3 Navig. Eingabe Zurück Wenn Sie die gewünschten Änderungen vorgenommen haben, TV Zeit drücken Sie die Taste ENTER. Zeit einstellen : 00 : 00 Z Drücken Sie zum Beenden die Taste EXIT. Sleep-Timer : Deaktiviert Z Timer 1 : Deaktiviert Z Zeit einstellen Timer 2 : Deaktiviert Z Sie können die Uhr des Fernsehgeräts stellen, so dass Timer 3 : Deaktiviert Z die aktuelle Uhrzeit angezeigt wird, wenn Sie auf der Fernbedienung die Taste Info drücken. Wenn Sie den automatischen Timer verwenden möchten, müssen Sie die Uhrzeit einstellen. − Drücken Sie auf ◄ oder ►, um Monat, Datum, Jahr, Navig. Eingabe Zurück Stunde, oder Minute einzustellen. Nehmen Sie die Einstellungen mit den Tasten ▲ oder ▼ vor. Extras Anynet+ (HDMI-CEC) Sie können Monat, Datum, Jahr, Stunde, oder Minute Bildmodus : Standard durch Drücken der Zifferntasten auf der Fernbedienung Tonmodus : Benutzerdef direkt einstellen. Sleep Timer ◄ Aus ► SRS TS XT : Aus Bei einem Stromausfall oder Ausschalten des Geräts über Energiesparmod : Aus das Netzteil gehen die Einstellungen der Uhr verloren. Dual I-II : Mono Einstellen Navig Beenden Sleep-Timer Sie können ein Intervall zwischen 30 und 180 Minuten TV Timer 1 auswählen, nach dessen Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird. Anschaltzeit : 00 00 Deaktiviert − Wählen Sie mit den Tasten ▲ oder ▼, nach welcher Zeit das Ausschaltzeit : Gerät ausgeschaltet werden soll (Aus, 30, 60, 90, 120, 150 : 00 00 Deaktiviert oder 180). Wiederholmodus Einmal Einfaches Einstellen Lautstärke 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 10 2 Wählen Sie mit der Taste ▲ oder ▼ die Option Sleep-Timer. Navig. Einstellen Zurück 3 Wählen Sie mit der Taste ◄ oder ► die Minuten aus, und drücken Sie dann die ENTER-Taste. Timer 1 / Timer 2 / Timer 3 Sie können die Funktionen Anschaltzeit / Ausschaltzeit so einstellen, dass das Fernsehgerät zum ausgewählten Zeitpunkt automatisch ein- bzw. ausgeschaltet wird. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben. − Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option aus. Drücken Sie zum Ändern der Einstellung die Taste ▲ oder ▼. Anschaltzeit: Wählen Sie Stunde, Minute und Aktiviert/Deaktiviert. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktiviert.) Ausschaltzeit: Wählen Sie Stunde, Minute und Aktiviert/Deaktiviert. (Zum Aktivieren des Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie Aktiviert.) Wiederholmodus: Wählen Sie Einmal, Täglich, Mo - Fr, Mo - Sa oder Sa - So. Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Sie können die Stunden und Minuten direkt über die Zifferntasten auf der Fernbedienung einstellen. Autom. Ausschalten Wenn Sie den Timer einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion ist nur im Modus Ein des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

Drücken Sie die Taste MENU, um das Menü anzuzeigen. TV Einstellungen Drücken Sie die Taste ▲ oder ▼, um Einstellungen Plug & Play Z Z Sprache : Deutsch auszuwählen, und drücken Sie dann die Taste ENTER. Zeit Z Lichteffekt : Standby Z Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, Wandhalterung X und drücken Sie dann die Taste ENTER. Melodie : Aus Z Unterhaltung : Aus Z Verfügbare Optionen: Sprache, Melodie, Lichteffekt , Energiesparmod. : Aus Z PIP X Unterhaltung, Energiesparmod. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. Navig. Eingabe Zurück Drücken Sie zum Beenden die Taste EXIT. Sprache Die verfügbaren Optionen in diesem Menü sind modellabhängig. Wenn Sie das Fernsehgerät das erste Mal verwenden, müssen Sie die Sprache auswählen, in der Menüs und Hinweise angezeigt werden sollen. Lichteffekt: Aus/Standby/TV Modus An/Ein Sie können die blaue LED an der Vorderseite des Fernsehgeräts je nach Wunsch an- bzw. abschalten. Schalten Sie sie ab, wenn Sie Energie sparen möchten oder die LED Ihre Augen stört. − Aus: Die blaue LED ist immer aus. − Standby: Die blaue LED leuchtet im Standby-Modus und wird beim Anschalten des Fernsehgeräts ausgeschaltet. − TV-Modus An: Die blaue LED leuchtet bei angeschaltetem Fernsehgerät und wird beim Ausschalten abgeschaltet. − Ein: Die blaue LED leuchtet immer. Stellen Sie diesen Leichteffekt aus, um den Stromverbrauch zu reduzieren. Melodie: Aus/Gering/Mittel/Hoch Sie können die Melodie auswählen, die beim Ein- und Ausschalten des Fernsehers abgespielt wird. − Die Melodie wird nicht abgespielt. − Das Fernsehgerät gibt keinen Ton aus, weil die MUTE-Taste gedrückt wurde. − Das Fernsehgerät gibt keinen Ton aus, weil die Taste – (Lautstärke) gedrückt wurde. − Das Fernsehgerät wurde mit der Timerfunktion ausgeschaltet. Unterhaltung : Aus/Sport/Kino/Spiel Im Unterhaltungsmodus können Sie die optimale Anzeige und den optimalen Ton für Sport, Kinofilme und Spiele auswählen. - Aus (Off): Deaktivieren der Funktion Unterhaltung (Entertainment). - Sport (Sports): Hiermit erzielen Sie optimale Bild- und Tonqualität für Sport. - Kino (Cinema): Hiermit erzielen Sie optimale Bild- und Tonqualität für Kinofilme. Farbe und Ton sind detailreicher und ansprechender. - Spiel (Game): Hiermit erzielen Sie optimale Bild- und Tonqualität für Spiele. In diesem Modus können Sie die Spielgeschwindigkeit erhöhen, wenn Sie eine externe Spielkonsole an Ihr Fernsehgerät anschließen. Wenn Sie einen der drei Modi von Unterhaltung auf An schalten, werden die Einstellungen gesperrt und können nicht verändert werden. Wenn Sie Änderungen am Bild- und Tonmodus vornehmen möchten, müssen Sie den Unterhaltungsmodus deaktivieren. Die Unterhaltungseinstellungen werden für jede Signalquelle gespeichert.

3/6/2008 10:14:33 PM Energiesparmod.: Aus/Gering/Mittel/Hoch Mit dieser Funktion wird die Helligkeit des Bildschirms entsprechend den Lichtverhältnissen der Umgebung angepasst. − Aus: Energiesparmodus ausschalten. − Gering: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung im Standardmodus betrieben. − Mittel: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den mittleren Stromsparmodus versetzt. − Hoch: Das Gerät wird unabhängig von den Lichtverhältnissen in der Umgebung in den maximalen Stromsparmodus versetzt. Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ und ▼ die Option Energiesparmod. PIP (Bild im Bild): PIP (Ein/Aus)), Quelle/Größe/ Position/ Programm Sie können innerhalb des Hauptbildes ein PIP-Bild einblenden. Dadurch können Sie eine Fernsehsendung ansehen oder die Videosignale eines anderen angeschlossenen Geräts anzeigen. − PIP: Ein/Aus Sie können die PIP-Funktion aktivieren oder deaktivieren. Tabelle der PIP-Einstellungen Hauptbild Komponenten HDMI1, 2, 3

Einstellungen Plug & Play Sprache Zeit Lichteffekt Wandhalterung Melodie Entertainment Energiesparmod.

TV Ext1 und Ext2, AV

− Quelle: TV/Ext.1/Ext.2/AV Wählen Sie eine Signalquelle für das PIP-Bild. − Größe: / / Sie können die Größe für das PIP-Bild auswählen. Wenn sich das Hauptbild im PC- oder Komponenten modus befindet, ist Format nicht verfügbar. − Position: / / / Sie können die Position für das PIP-Bild auswählen. Im Doppelmodus( , ) können Sie Position nicht wählen. − Programm Sie können nur dann einen Kanal für das PIP-Bild auswählen, wenn Quelle (Source) auf TV eingestellt ist.

3/6/2008 10:14:33 PM Einrichten der PC-Software (unter Windows XP) Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten Computer aufgeführt. Die auf Ihrem PC angezeigten Menüs und Fenster entsprechen je nach installierter WindowsVersion und verwendeter Grafikkarte möglicherweise nicht genau der Abbildung. Trotzdem sind die hier beschriebenen grundlegenden Informationen in fast allen Fällen anwendbar. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.) 1 Klicken Sie mit der rechten Maustaste auf den WindowsDesktop, und klicken Sie dann auf Eigenschaften. Eigenschaften von Anzeige wird angezeigt. 2 Klicken Sie auf die Registerkarte Einstellungen, und stellen Sie einen Anzeigemodus gemäß der Tabelle der Anzeigemodi ein. Eine Änderung der Farbeinstellungen ist nicht erforderlich. 3 Klicken Sie auf Erweitert. Ein neues Einstellungsdialogfeld wird angezeigt. 4 Klicken Sie auf die Registerkarte Monitor, und stellen Sie anschließend die Bildschirmfrequenz anhand der Tabelle der Anzeigemodi ein. Stellen Sie wenn möglich die Vertikalfrequenz und die Horizontalfrequenz separat ein, anstatt die Einstellung Bildschirmfrequenz zu verwenden. 5 Klicken Sie auf OK, um das Fenster zu schließen, und klicken Sie dann auf OK, um das Fenster Eigenschaften von Anzeige zu öffnen. Möglicherweise wird jetzt automatisch der PC neu gestartet.

BN68-01434A-X0GER.indd 28

3/6/2008 10:14:33 PM Eingangsmodus (PC) Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auflösung ab. In der nachstehenden Tabelle sind alle unterstützten Monitormodi aufgeführt: D-Sub-Eingang Modus

Horizontalfrequenz (kHz))

Vertikalfrequenz (Hz)

Synchronisationspolarität (H/V)

HDMI/DVI-Eingang Modus

Horizontalfrequenz (kHz))

Vertikalfrequenz (Hz)

Synchronisationspolarität (H/V)

Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 erfolgen. Das Zeilensprungverfahren wird nicht unterstützt. Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.

BN68-01434A-X0GER.indd 29

3/7/2008 1:08:01 PM Einstellungen für PC vornehmen ➢ Wählen Sie den PC-Modus, indem Sie die Taste Quelle 1 2 3 4 5

drücken. Drücken Sie die Taste MENU, um das Menü anzuzeigen. Drücken Sie die Taste ▲ oder ▼, um Bild auszuwählen, und drücken Sie dann die Taste ENTER. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Wenn Sie die gewünschten Änderungen vorgenommen haben, drücken Sie die Taste ENTER. Drücken Sie zum Beenden die Taste EXIT. Autom. Einstellung: Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors an das eingehende PC-Videosignal. Qualität (fein, grob) und Position des Bildes werden automatisch eingestellt.

Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Wählen Sie mit den Tasten ▲ und ▼ die Option Autom. Einstellung aus, und drücken Sie dann die ENTER-Taste. Screen: Grob/Fein/Position/Bild zurücksetzen - Grob/Fein Durch Einstellung der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. 1 Drücken Sie die Taste ▲ oder ▼, um Grob oder Fein auszuwählen, und drücken Sie dann die Taste ENTER. 2 Drücken Sie die Tasten ◄ oder ►, um die Bildqualität anzupassen. Es können vertikale Streifen auftreten, oder das Bild kann verschwommen sein. Drücken Sie die Taste ENTER. - Position Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt. 1 Stellen Sie die Position mit den Tasten ▲/▼/◄/► ein. 2 Drücken Sie die Taste ENTER. - Bild zurücksetzen Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

TV Bild Modus : Standard Zellhelligkeit Kontrast Helligkeit Schärfe Autom. Einstellung PC-Bildschirm Detaileinstellunge VMehr Navig.

Autom. Einstellen läuft Bitte warten

Extras Anynet+ (HDMI-CEC) Bildmodus : Standard Tonmodus : Benutzerdef. Sleep Timer : Aus SRS TS XT : Aus Energiesparmod. : Aus PIP Autom. Einstellung Navig. Eingabe Beenden

TV Screen Grob Fein Position Bild zurücksetzen

Bild-Reset ist abgeschlossen

BN68-01434A-X0GER.indd 30

3/7/2008 1:08:11 PM Verwenden der WISELINK-Funktion Mit dieser Funktion können Sie auf einem USBSpeichermedium (MSC) gespeicherte Foto- (JPEG) und Audiodateien (MP3) anzeigen bzw. wiedergeben.

Seitenverkleidung des Fernsehgeräts

Drücken Sie die Taste POWER auf der Frontblende oder Fernbedienung. Schließen Sie ein USB-Gerät mit JPEGund/oder MP3-Dateien an die WISELINK-Buchse (USBBuchse) an der Seite des Fernsehers an. Wenn Sie den WISELINK-Modus starten, obwohl kein USB-Gerät angeschlossen ist, wird die Meldung There is no device connected angezeigt. Legen Sie in diesem Fall das USBGerät ein, und schließen Sie das Fenster, indem Sie auf der Fernbedienung auf die Taste W.LINK drücken. Öffnen Sie WISELINK anschließend wieder. In Dateinamen (Foto, Musik) und Ordnernamen sind ausschließlich alphanumerische Zeichen zulässig. Als Dateisystem wird ausschließlich FAT16/32 unterstützt. NTFS-Dateisysteme werden nicht unterstützt Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. Wiselink unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-Lesegeräte. USB HDD und HUB werden nicht unterstützt. Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Datenverlust und -beschädigungen. Die empfohlene Bildauflösung für Wiselink beträgt 6 Megapixel. Schließen Sie direkt an den USB-Anschluss Ihres Fernsehgeräts an. Wenn Sie eine gesonderte Kabelverbindung verwenden, können USB-Kompatibilitätsprobleme auftreten. Nur MP3- und JPEG-Dateien werden unterstützt. Das MP3-Format von Wiselink unterstützt nur Musikdateien mit hoher Abtastfrequenz (32 kHz, 44,1 kHz oder 48 kHz). Wir empfehlen als Format Sequential-JPEG. Trennen Sie das USB-Gerät nicht, solange es (

Das Bildübertragungsprotokoll PTP (Picture Transfer Protocol) wird unterstützt, nicht aber das Medienübertragungsprotokoll MTP (Media Transfer Protocol). Die Abspieldauer einer MP3-Datei wird möglicherweise als 00:00:00 angezeigt, wenn am Anfang der Datei keine Informationen über die Abspieldauer gefunden werden. Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen. Die Foto- oder Musikliste kann maximal 300 Ordner oder Dateien anzeigen.

Drücken Sie die Taste MENU. Drücken Sie die Taste ▲ oder ▼, um Input auszuwählen, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste ▲ oder ▼ , um W.LINK auszuwählen, und drücken Sie dann die Taste ENTER.

Z Z Quellen : TV Name bearb. Anynet+ (HDMI-CEC)

Drücken Sie die Taste ▲ oder ▼, um das entsprehende USBSpeichergerät auszuwählen, und drücken Sie dann die Taste ENTER. Der Inhalt des WISELINK-Menüs hängt vom Typ des an das Fernsehgerät angeschlossenen USB-Speichers ab. Einige Geräte werden aufgrund von Kompatibilitätsproblemen nicht unterstützt.

Drücken Sie die Tasten ◄ oder ►, um die gewünschte Option zu markieren, und drücken Sie dann ENTER. Um den WISELINK-Modus zu verlassen, drücken Sie auf der Fernbedienung die Taste W.LINK.

Drücken Sie die W.LINK-Taste auf der Fernbedienung, um das ➢ WISELINK-Menü anzuzeigen.

Verwenden der Fernbedienungstasten im Menü WISELINK Taste

Vorgang Cursor bewegen und Elemente auswählen. Markiertes Element auswählen. Abspielen oder Anhalten der Präsentation oder MP3-Datei. Kehren Sie zum vorherigen Menü zurück. Ausführen verschiedener Funktionen aus dem Photo- und Musikmenü. Anhalten der aktuellen Präsentation oder MP3-Datei. Nach oben oder unten blättern (Dateilisten) Beenden der aktuellen Funktion und Rückkehr zum vorherigen Menü der höheren Ebene.

BN68-01434A-X0GER.indd 32

3/6/2008 10:14:34 PM Verwenden der Fotoliste (JPEG) Dieses Menü zeigt auf einer Speicherkarte gespeicherte Ordner und JPEG-Dateien an. Foto 1 Führen Sie die Schritte 1 bis 3 von Verwenden des WISELINKMenüs aus. (Informationen hierzu finden Sie auf Seite 32.) 2 Drücken Sie die Tasten ◄ oder ►, um zu Foto zu wechseln, und drücken Sie dann ENTER. Die Informationen der gespeicherten Datei werden als Ordner oder Datei angezeigt. Navig. Eingabe Zurück 3 Drücken Sie die Tasten ▲, ▼, ◄ und ►, um eine Datei zu markieren. • Durch Drücken der Taste ENTER über einem Foto-Symbol wird das aktuell ausgewählte Foto als Vollbild angezeigt. Foto • Durch Drücken der Taste ENTER über einem Ordner-Symbol werden die im Ordner enthaltenen JPEG-Dateien angezeigt. Um den WISELINK-Modus zu verlassen, drücken Sie auf der Fernbedienung die Taste W.LINK. Wenn Sie zu einem anderen Foto wechseln, kann es einige Sekunden dauern, bis die Datei geladen wird. An dieser Stelle erscheint das Symbol ( ) links Wählen Navig. Eingabe Option Zurück oben am Bildschirm. Es kann einige Zeit dauern, JPEG-Dateien als Miniaturbilder anzuzeigen. Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung JPG. Dateien in anderen Formaten, wie BMP oder TIFF werden nicht angezeigt. Die Dateien werden auf einer Seite angezeigt. Pro Seite werden 15 Miniaturbilder angezeigt. Die Miniaturbilder werden von links nach rechts und von oben nach unten von 1 bis 15 nummeriert. Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel. Die Ordner werden zuerst angezeigt, gefolgt von allen im aktuellen Ordner enthaltenen JPEGDateien. Die Ordner und JPEG-Dateien werden in alphabetischer Reihenfolge sortiert. Wenn das Foto als Vollbild angezeigt wird, können sie das Bild auf dem Bildschirm vergrößern, verkleinern und rotieren. Wenn ein Bild als Vollbild angezeigt wird, können Sie durch Drücken der Tasten ◄ oder ► zu einem anderen Foto im gleichen Ordner wechseln. Wenn ein Foto-Symbol ausgewählt ist, können Sie durch Drücken der Taste PLAY/PAUSE eine Diashow starten. Fotos ohne EXIT-Informationen werden möglicherweise in der Fotoliste nicht als Miniaturbilder angezeigt. Dies hängt von der Bildqualität und der Auflösung ab. CELLDISK2.0 315MB/495MB Free

Anzeigen von Diashows 4

Drücken Sie die INFO-Taste, um die Option Diashow starten, Alle auswählen anzuzeigen. Foto Drücken Sie die Taste ▲ oder ▼, um Diashow starten auszuwählen, und drücken Sie dann die Taste ENTER. Die Bilder werden nacheinander, beginnend mit der aktuell angezeigten Datei angezeigt. MP3-Dateien können während der Präsentation Diashow starten automatisch abgespielt werden, wenn die Alle wählen Standardhintergrundmusik eingeschaltet ist. Um diese Wählen Funktion aktivieren zu können, müssen sich die MP3Dateien und die Foto-Dateien im gleichen Ordner auf dem USB-Speichergerät befinden. Drücken Sie während der Diashow die Taste INFO, um die Optionen Geschwindigkeit der Diashow, Hintergrundmusik, Einstellungen für Hintergrundmusik, Liste einzustellen. Wählen Sie mit den Tasten ▲ oder ▼ die X Option, und drücken Sie dann die Taste ENTER. Hintergrundmusik : Aus X ‹ Wenn Sie die Option eingestellt haben, drücken Sie auf Liste ENTER, um die Änderung zu übernehmen.

Diashow-Geschwindigkeit : Normal

Einstellung der Hintergrundmusik

Fortsetzung... Deutsch - 33

BN68-01434A-X0GER.indd 33

3/7/2008 1:08:35 PM Verwenden des Menüs während einer Präsentation Geschwindigkeit der Diashow: Wählen Sie diese Option aus, um die Geschwindigkeit der Diashow festzulegen. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option (Schnell, Normal, Langsam), und drücken Sie dann die Taste ENTER.

Diashow-Geschwindigkeit : Normal X Schnell Hintergrundmusik : Ein X Normal Einstellung der Hintergrundmusik Langsam

Hintergrundmusik: Wählen Sie diese Option aus, um festzulegen, ob während der Diashow eine MP3-Datei abgespielt werden soll. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, (Ein, Aus), und drücken Sie dann auf ENTER.

Diashow-Geschwindigkeit : Normal X Hintergrundmusik : Ein X Aus Einstellung der Hintergrundmusik

Einstellung der Hintergrundmusik: Während der Diashow werden die MP3-Dateien und die Ordner, die sich im gleichen Verzeichnis befinden, angezeigt. Wählen Sie mit den Tasten ▲ oder ▼ einen Ordner aus, und drücken Sie die Taste ENTER. Der ausgewählte Ordner wird hervorgehoben. Drücken Sie die Taste RETURN erneut, um zur Diashow zurückzukehren. Die ausgewählte Hintergrundmusik wird nun abgespielt. Wenn Sie die Hintergrundmusik ausschalten, wird keine Hintergrundmusik abgespielt, auch wenn Sie die Einstellungen für die Hintergrundmusik vorgenommen haben.

Einstellung der Hintergrundmusik Wählen Sie eine Hintergrundmusik.

Liste: Die Informationen der Datei werden als Ordner oder JPEG-Datei angezeigt. Um den WISELINK-Modus zu verlassen, drücken Sie auf der Fernbedienung die Taste W.LINK.

Wenn Sie eine Photodatei auswählen, werden Photodatei➢ Informationen wie z. B. Auflösung, Änderungsdatum und

Stellung der Datei im aktuellen Verzeichnis (10. von 15) links auf dem Fernsehbildschirm angezeigt.

: Wechseln zur vorherigen Ordnerebene (Symbol)

Z. B. Auflösung Dateigröße Änderungsdatum

Foto 400x340 53 KB May 1, 2007 1 / 14

Position der Datei im aktuellen Verzeichnis

Fortsetzung... Deutsch - 34

BN68-01434A-X0GER.indd 34

3/7/2008 1:09:11 PM Verwenden des Optionsmenüs 1 2 3

Führen Sie die Schritte 1 bis 3 von Verwenden des WISELINK-Menüs aus. (Informationen hierzu finden Sie auf Seite 32) Drücken Sie die Tasten ◄ oder ►, um zu Foto zu wechseln, und drücken Sie dann ENTER. Die Informationen der gespeicherten Datei werden als Ordner oder Datei angezeigt. Diashow starten Zoom X1 X Drücken Sie die Tasten ▲, ▼, ◄ und ►, um eine Datei zu Drehen 0 X Liste markieren, und drücken Sie dann die Taste ENTER. Durch Drücken der Taste über einem Miniaturbild wird das Photo auf dem ganzen Bildschirm angezeigt. Drücken Sie die INFO-Taste, um die Option Diashow starten, Zoom, Rotieren, Liste anzuzeigen. Beenden

Zoom: Wählen Sie mit der Taste ▲ oder ▼ die Option Zoom, und drücken Sie anschließend die Taste ENTER. Immer wenn Sie die Taste ▲ oder ▼ drücken, wird das Foto vergrößert (X1 → X2 → X4 ) - X1 : Foto in der ursprünglic hen Größe anzeigen. - X2 : Zweifache Vergrößerung des Fotos. Diashow starten Zoom X1 - X4 : Vierfache Vergrößerung des Fotos. Drehen 0 X Liste Wenn Sie das gezoomte Photo nach oben/unten/links/rechts verschieben möchten, drücken Sie die INFO-Taste, um das Optionsmenü zu schließen, und drücken Sie dann auf ▲, ▼, ◄ oder ►. Die Optionen Drehen, Diashow starten sind deaktiviert, wenn die Zoom-Option aktiviert ist. Rotieren: Drücken Sie die Taste ▲ oder ▼, um Drehen auszuwählen, und drücken Sie dann die Taste ENTER. Immer wenn Sie die Taste ▲ oder ▼ drücken, wird das Foto vergrößert. - 0º : Foto bis zur ursprünglichen Lage rotieren. Diashow starten - 90º : Rotieren eines Fotos um 90 Grad Zoom X1 X - 180º : Rotieren eines Fotos um 180 Grad Drehen 0º Liste - 270º : Rotieren eines Fotos um 270 Grad Die rotierte Datei wird nicht gespeichert. Die Optionen Zoom, Diashow starten sind deaktiviert, wenn die Drehen-Option aktiviert ist. X1

3/6/2008 10:14:40 PM Verwenden der MP3-Liste In diesem Menü werden die auf dem USB-Speichergerät gespeicherten MP3-Dateien angezeigt 1 Führen Sie die Schritte 1 bis 3 von Verwenden des WISELINKMenüs aus. (Informationen hierzu finden Sie auf Seite 32.) 2 Drücken Sie die Tasten ◄ oder ►, um zu Musik (Music) zu wechseln, und drücken Sie dann ENTER. Die Informationen der gespeicherten Datei werden als Ordner oder Datei angezeigt. 3 Drücken Sie die Tasten ▲ oder ▼, um zu einem Symbol zu wechseln, und drücken Sie dann ENTER. ‹ Wenn Sie die ENTER über dem Symbol einer Musiknote drücken, wird die entsprechende Musikdatei sofort abgespielt. ‹ Durch Drücken der Taste ENTER über einem Ordnersymbol werden die Musikdateien in dem Ordner angezeigt. ‹ Wenn Sie eine Datei auf den nächsten Seite auswählen möchten, drücken Sie REW oder FF, um eine Seite nach vorn oder zurück zu blättern. 4 Wenn Sie alle Dateien oder eine einzelne Datei auswählen möchten, drücken Sie die INFO-Taste, um die Musikmenüs anzuzeigen. Drücken Sie die Taste ENTER, um Wiedergabe, Wiederhole Musik oder Alle auswählen auszuwählen. Um den WISELINK-Modus zu verlassen, drücken Sie auf der Fernbedienung die Taste W.LINK.

Ordner darüber Ordner 1

Wiedergabe Wiederhole Musik Aus X Alle wählen Beenden

Verwenden des Optionsmenüs

: Ordnersymbol : Symbol für die Musikliste : Wechseln zur vorherigen Ordnerebene (Symbol)

Wiedergabe: Hiermit geben Sie MP3-Dateien wieder. Drücken Sie während der Wiedergabe einer MP3-Datei die Taste PLAY/PAUSE, um die Wiedergabe anzuhalten. Drücken Sie die Taste STOP, um den Wiedergabemodus zu beenden. Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderen Dateinamenerweiterungen werden nicht angezeigt, auch wenn diese auf dem gleichen USB-Gerät gespeichert sind. Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. Um die Musiklautstärke anzupassen, drücken Sie auf der Fernbedienung die Taste + oder -. Wenn Sie den Ton ausschalten möchten, drücken Sie die MUTE-Taste auf der Fernbedienung. Drücken Sie die Tasten FF oder REW, um die Seite zu wechseln. Musik wiederholen: Hiermit werden die Musikdateien im aktuellen Ordner regelmäßig wiederholt. Sie können Ein oder Aus

Symbol für Informationen zur Musik-Funktion Symbol

Funktion Wenn alle Musikdateien abgespielt werden. Wenn eine Musikdatei abgespielt wird. Wenn während der Wiedergabe auf der Fernbedienung die Taste PLAY/PAUSE gedrückt wird. Wenn keine Musik abgespielt wird und auf der Fernbedienung die Taste STOP gedrückt wird. Die Musikwiedergabe wird fortgesetzt und oben im Bildschirm wird Stopp angezeigt.

Alle wählen: Select to play all MP3 files in the current folder. Deutsch - 36

BN68-01434A-X0GER.indd 36

3/7/2008 1:09:49 PM Verwenden des Menüs "Einstellungen" Mit dem Setup zeigen Sie die Benutzereinstellungen im WISELINK-Menü an. 1 Führen Sie die Schritte 1 bis 3 von Verwenden des WISELINK-Menüs aus. (Informationen hierzu finden Sie auf Seite 32.) 2 Drücken Sie die Tasten ◄ oder ►, um zu Setup zu wechseln, und drücken Sie dann ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um das gewünschte Element auszuwählen, und drücken Sie dann die Taste ENTER. (Diashow-Geschwindigkeit, Hintergrundmusik, Einstellungen für Hintergrundmusik, Wiederhole Musik, Bildschirmschone. 4 Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste ENTER. Um den WISELINK-Modus zu verlassen, drücken Sie auf der Fernbedienung die Taste W.LINK. Geschwindigkeit der Diashow: Wählen Sie diese Option aus, um die Geschwindigkeit der Diashow festzulegen. Sie können die Optionen Scshnell, Normal oder Langsam auswählen.

Diashow-Geschwindigkeit

X Einstellung der Hintergrundmusik Wiederhole Musik

Diashow-Geschwindigkeit Hintergrundmusik

Diashow-Geschwindigkeit Hintergrundmusik

Einstellung der Hintergrundmusik

Einstellung der Hintergrundmusik: Wenn Sie während der Diashow eine Musikdatei abspielen möchten, verwenden Sie BGM-Einstellungen (Einstellungen für Hintergrundmusik). Wählen Sie eine MP3-Datei als Hintergrundmusik aus.

: FastSchnell : Ein Normal

Einstellung der Hintergrundmusik

Hintergrundmusik: Wählen Sie diese Option aus, um festzulegen, ob während einer Diashow eine MP3-Datei abgespielt werden soll. Sie können die Musik Ein oder Aus stellen.

Einstellung der Hintergrundmusik Wählen Sie eine Hintergrundmusik.

Fortsetzung... Deutsch - 37

BN68-01434A-X0GER.indd 37

3/7/2008 1:10:37 PM Musik wiederholen: Hiermit bestimmen Sie, ob die Musikdateien nach Abspielen aller MP3-Dateien im Ordner wiederholt werden.

Diashow-Geschwindigkeit

Einstellung der Hintergrundmusik Wiederhole Musik

Bildschirmschoner: Wählen Sie die Zeitdauer bis zum Aktivieren des Bildschirmschoners. Der Bildschirmschoner wird aktiviert, wenn Sie 1, 5 oder 10 Minuten lang keine Taste drücken.

Diashow-Geschwindigkeit

Einstellung der Hintergrundmusik Wiederhole Musik

BN68-01434A-X0GER.indd 38

3/7/2008 1:11:11 PM Was ist Anynet+? Anynet+ ist ein AV Netzwerksystem, mit dem die Benutzer alle angeschlossenen AV-Geräte durch das Menüsystem von Anynet+ mittels einer einheitlichen und benutzerfreundlichen AVBenutzerschnittstelle steuern können, wenn diese AV-Geräte von Samsung Electronics in einem Netzwerk miteinander verbunden sind.

Anschließen von Anynet+-Geräten Das Anynet+-System unterstützt nur AV-Geräte, die ihrerseits Anynet+-fähig sind. Prüfen Sie, ob das AV-Gerät, das Sie an den Fernseher anschließen möchten, eine Anynet+Kennzeichnung aufweist. Direkter Anschluss an das Fernsehgerät

Verbinden Sie einen der Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür das HDMI-Kabel.

Anschluss an das Heimkinosystem 1

Verbinden Sie einen der Anschlüsse [HDMI 1], [HDMI 2] oder [HDMI 3] am Gerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+Gerät. Verwenden Sie hierfür das HDMI-Kabel. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+Geräts. Verwenden Sie hierfür das HDMI-Kabel.

Sie nur einen Receiver an. ➢ Schließen können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Einige HDMI-Kabel unterstützen ➢ Sie möglicherweise keine Anynet+-Funktionen. Sie alle Videokabel an das Fernsehgerät an. Anynet+ arbeitet, wenn das AV-Gerät, das ➢ Schließen Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. ➢ Anynet+ unterstützt maximal 8 AV-Geräte.

BN68-01434A-X0GER.indd 39

3/6/2008 10:14:47 PM Einrichten von Anynet+ Die folgenden Einstellungen für Anynet+ sind verfügbar. Verwenden der Anynet+-Funktionen 1 Drücken Sie die Taste MENÜ, um das Menü anzuzeigen. Drücken Sie die Taste▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Taste ENTER. 2 Drücken Sie die Taste ENTER, um Quellen auszuwählen. Drücken Sie die Taste ▲ oder ▼, um Anynet+ (HDMI-CEC) auszuwählen, und drücken Sie dann die Taste ENTER. 3 Drücken Sie die Taste ▲ oder ▼, um Einstellungen (Setup) auszuwählen, und drücken Sie dann die Taste ENTER 4 Drücken Sie die Taste ▲ oder ▼, um Anynet+ (HDMI-CEC) auszuwählen, und drücken Sie dann die Taste ENTER. 5 Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Ein, und drücken Sie dann die Taste ENTER. Die Funktion für Anynet+ (HDMI-CEC) wird aktiviert. Wenn Sie Aus wählen, wird Anynet+ (HDMI-CEC) deaktiviert. Wenn die Anynet+ (HDMI-CEC)-Funktion deaktiviert wird, werden auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert. Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts

Drücken Sie die Taste ▲ oder ▼, um Autom. Ausschalten auszuwählen, und drücken Sie dann die Taste ENTER. 5 Wählen Sie mit der Taste ▲ oder ▼ die Option Ja aus, und drücken Sie dann die Taste ENTER. Die Funktion zum automatischen Ausschalten wird aktiviert. Wenn Sie Nein wählen, wird die Funktion zum Autom. Ausschalten deaktiviert. Zum Beenden drücken Sie die Taste EXIT. Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein. Wenn Sie die automatische Abschaltung auf Ja setzen, werden auch die angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn das Gerät jedoch gerade aufnimmt, darf es nicht abgeschaltet werden. Einfaches Einstellen 1 Drücken Sie die Taste TOOLS auf der Fernbedienung. 2 Drücken Sie die Taste ENTER, um Anynet+ (HDMI-CEC) auszuwählen. 4

Fernsehen Gerät auswählen

Eingabe Einstellungen

Suchen von Anynet+-Geräten und Umschalten zwischen diesen Geräten 1 2 3 4 5

Drücken Sie die Taste MENÜ, um das Menü anzuzeigen. TV P1 Drücken Sie die Taste ▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Taste ENTER. Fernsehen DVDR1 Drücken Sie die Taste ENTER, um Quellen auszuwählen. Gerät auswählen Z DVDR2 Drücken Sie die Taste ▲ oder ▼, um Anynet+ (HDMI-CEC) auszuwählen, und drücken Sie DVD1 Aufnehmen Z dann die Taste ENTER DVD2 Menü im Gerät Z Wählen Sie mit der Taste ▲ oder ▼ die Option Select Device (Gerät auswählen) aus, und Gerätebetrieb Z drücken Sie dann die Taste ENTER. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie Empfänger :Aus Z dann die Taste ENTER. Einstellungen Z Das System wechselt zum ausgewählten Gerät. Navig. Eingabe Wenn Sie das gewünschte Gerät nicht finden können, drücken Sie die Tasten ▲ oder ▼, Zurück um Verbindungen suchen auszuwählen, und drücken Sie dann die Taste ENTER. Die Meldung Konfigurieren der Anynet +-Verbindung wird angezeigt. Wenn die Suche nach Einstellungen Geräten abgeschlossen ist, werden die angeschlossenen Geräte im Anynet+-Menü aufgeführt. : Ein Z Anynet+ (HDMI-CEC) Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. Autom. Ausschalten : Ja Z Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der Gerätesuche Z angeschlossenen Geräte ab. Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht Navig. Eingabe Zurück angezeigt. Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste automatisch nach Geräten, aber Geräte, die bei angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen werden, erscheinen in der Geräteliste nicht. Wählen Sie deshalb das Menü Verbindungen suchen, um nach Geräten zu suchen. Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Taste Anynet+ zu einem Anynet+-Gerät zu wechseln.

3/6/2008 10:14:47 PM Anynet+-Menü Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab. Anynet+-Menü

Wechselt vom Anynet+-Modus zum Fernsehmodus.

Ihr Fernsehgerät ist an das entsprechende Gerät angeschlossen.

Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen Geräten.)

Zeigt das Menü des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird der Menütitel für den DVD-Recorder angezeigt.

Zeigt das Menü für die Wiedergabesteuerung des angeschlossenen Geräts an. Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird das Menü für die Wiedergabesteuerung des DVD-Recorders angezeigt.

Die Tonausgabe erfolgt über den Receiver.

Sie können die Umgebung für die Verwendung von Anynet+ einstellen.

Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung Gerätetyp

Betriebsstatus Wenn nach dem Wechseln zum Gerät das Menü des entsprechenden Geräts auf dem Bildschirm angezeigt wird.

Verfügbare Tasten Zifferntasten ▲/▼/◄/►/ENTER tasten Farbige Tasten Taste EXIT (Rückwärts suchen) (Vorwärts suchen) (Stopp) / (Wiedergabe/Pause)

Nach dem Wechseln zum Gerät beim Abspielen einer Datei Gerät mit eingebautem Tuner

Nach dem Wechseln zum Gerät beim Fernsehen

Beim Aktivieren des Receivers

Anynet+-Funktionen können nur verwendet werden, wenn die Fernbedienung auf TV gestellt ist. ➢ Die Taste REC funktioniert nur im Aufnahmemodus. ➢ Die können Anynet+-Geräte nicht mit den Tasten seitlich an Ihrem Fernsehgerät bedienen. Sie ➢ Sie können Anynet+-Geräte nur mit der TV-Fernbedienung steuern. TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall ➢ Die das Anynet+-Gerät nochmals aus. Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar. ➢ Die Anynet+-Modus funktionieren die Farbtasten möglicherweise nicht ordnungsgemäß. ➢ Im ➢ Die Funktionen der Tasten , können je nach Gerät unterschiedlich sein. Aufnehmen Sie können Fernsehprogramme mit einem Recorder aufnehmen. Drücken Sie die REC-Taste . Die Aufnahme beginnt. Aber nur, wenn ein Anynet+-fähiges Aufnahmegerät angeschlossen ist. Im Fernsehmodus wird das aktuelle Fernsehprogramm aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme, nachdem Sie die TOOLS Taste gedrückt haben. Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch zur Antennenverbindung.

3/7/2008 10:42:41 PM Tonwiedergabe mit einem Receiver Sie können die Tonwiedergabe über einen Receiver anstelle des TVTV P1 Lautsprechers laufen lassen. Fernsehen 1 Drücken Sie die Taste MENU, um das Menü anzuzeigen. Gerät auswählen Z Drücken Sie die Taste ▲ oder ▼, um Eingang auszuwählen, und drücken Sie dann die Aufnehmen Z Taste ENTER. Menü im Gerät Z 2 Drücken Sie die Taste ENTER, um Quellen auszuwählen. Gerätebetrieb Z Drücken Sie die Taste ▲ oder ▼, um Anynet+ (HDMI-CEC) auszuwählen, und drücken Empfänger :Ein Z Sie dann die Taste ENTER. Einstellungen Z 3 Drücken Sie die Taste ▲ oder ▼, um Receiver auszuwählen, und drücken Sie dann die Navig. Eingabe Taste ENTER. Beenden 4 Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Ein, und drücken Sie dann die Taste ENTER. Sie können jetzt Ton mit dem Receiver wiedergeben. 5 Drücken Sie zum Beenden die Taste EXIT. Wenn der Receiver angeschaltet ist, erfolgt die Tonwiedergabe durch den 2-Kanal-Receiver. Wenn der Receiver ausschließlich für ein Heimkinosystem bestimmt ist (also nur Audio unterstützt), wird er in der Geräteliste möglicherweise nicht aufgeführt. Der Receiver funktioniert nur dann, wenn Sie die optische Verbindung zwischen Fernseher und Receiver ordnungsgemäß hergestellt haben. Bei Inhalten mit einem Urheberrechtsproblem erfolgt die Wiedergabe über den Receiver möglicherweise nicht störungsfrei. Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, wenn der Receiver angeschaltet (An) ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise der TV-Lautsprecher deaktiviert (Aus), wenn Sie das Fernsehgerät wieder anschalten. (siehe Seite 23)

Prüfen Sie Folgendes, bevor Sie sich an den Service wenden Problem Anynet+ funktioniert nicht.

Ich möchte Anynet+ starten.

Ich möchte Anynet+ EXIT.

Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte. Schließen Sie nur einen Receiver an. Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist. Prüfen Sie die Video/Audio/HDMI 1.3-Kabelverbindungen des Anynet+-Geräts. Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf An eingestellt ist. Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet. Prüfen Sie, ob es sich um eine ausschließelich für Anynet+ geeignete Fernbedienung handelt. Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche) Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die Geräte wieder gesucht werden, oder starten Sie das TV-Gerät erneut. Überprüfen Sie, ob die Funktion „Anynet+“ des Anynet+-Geräts eingeschaltet ist. Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im Menü Anynet+ Setup (Einstellungen für Anynet+) aktiviert ist. Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie dann die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen. Wählen Sie im Anynet+-Menü die Option Fernsehen. Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt. Drücken Sie auf eine der Tasten CH, CH LIST, PRE-CH, um in den TV-Modus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.) Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen Anzeigemodus wechseln. Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus abgeschlossen ist.

Die Meldung “ Verbinden mit Anynet+-Gerät” wird angezeigt.

Keine Wiedergabe mit dem Anynet+-Gerät. Das angeschlossene Gerät wird nicht angezeigt.

Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.

Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt. Vergewissern Sie sich, dass das HDMI 1.3-Kabel ordungsgemäß angeschlossen wurde. Prüfen Sie, ob <Anynet+ (HDMI-CEC)> im Menü “Einstellungen” von Anynet+ auf <An> eingestellt ist. Suchen Sie nochmal nach Anynet+-Geräten Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels anschließen. Einige HDMIKabel unterstützen möglicherweise keine Anynet+-Funktionen.

Das Fernsehprogramm kann nicht aufgezeichnet werden.

Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

BN68-01434A-X0GER.indd 42

3/6/2008 10:14:48 PM Videotext-Funktion (modellabhängig) Die meisten Fernsehsender bieten Informationen per Videotext an. Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen. Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden. 1 TV Videotextanzeige beenden (modellabhängig) 2 (Speichern) Drücken Sie diese Taste, um Videotextseiten zu speichern. 3 (Größe) Drücken Sie diese Taste, um Videotext in doppelt so großen Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms anzuzeigen. 4 (Verborgenen Inhalt einblenden) Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B. Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den Videotext auszublenden. 5 Farbtasten (rot/grün/gelb/blau) Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können. Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen. 6 (Videotext anzeigen/Videotext und Fernsehsendung zugleich anzeigen) Drücken Sie diese Taste, um den Videotextmodus zu aktivieren, nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet. Drücken Sie die Taste zweimal, um die Videotextinformationen gleichzeitig mit der aktuellen Sendung auf dem Bildschirm einzublenden. 7 (Modus) Drücken Sie diese Taste, um den Videotextmodus auszuwählen (LISTE/FLOF). Wenn Sie diese Taste im Modus LIST (Liste) drücken, wird in den Listenspeichermodus umgeschaltet.Im Listenspeichermodus können Sie speichern. mit der Taste Seite speichern Videotextseiten in einer Liste 8 (Untergeordnete Seite) Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite anzuzeigen. 9 (Nächste Seite anzeigen) Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen. 0 (Vorherige Seite anzeigen) Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste erneut. ! (Index) Drücken Sie diese Taste, um die Videotext-Indexseite (Inhaltsverzeichnis) anzuzeigen. @ (halten) Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum Fortfahren die Taste erneut. # (Abbrechen) Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.

Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

Fortsetzung... Deutsch - 43

BN68-01434A-X0GER.indd 43

3/6/2008 10:14:49 PM Die Videotextseiten sind in sechs Kategorien unterteilt: Sportergebnisse

A B C D E F Inhalt Gewählte Seitennummer Senderkennung Aktuelle Seitenzahl oder Suchhinweise Datum und Uhrzeit Text Statusinformation FASTEXT-Informationen

sind oft auf mehrere, aufeinander ➢ Videotextinformationen folgende Seiten verteilt, die wie folgt aufgerufen werden

können: Eingeben der Seitennummer Auswahl eines Titels in einer Liste Auswahl einer farbigen Überschrift (FASTEXT-System)

➢ Drücken Sie die Taste TV, um Videotext zu beenden.

BN68-01434A-X0GER.indd 44

3/6/2008 10:14:50 PM Spezifikation (VESA) der Wandhalterung Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann es herunterfallen und zu Verletzungen kommen.

VESA-Spezifikation (A * B)

von uns empfohlenen Standardabmessungen der Wandhalterung finden Sie in der obigen Tabelle. ➢ Die Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für ➢ Beim die Montage erforderlichen Teile. Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende ➢ Verwenden Bauteile des Fernsehers beschädigt werden können. Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann ➢ Bei die Länge der Schrauben je nach Spezifikation unterschiedlich sein. Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben ➢ Verwenden entsprechen. Ziehen Sie die Schrauben nicht zu fest an, weil Sie so das Produkt beschädigen

könnten oder das Produkt dadurch herunterfallen könnte, was zu Verletzungen führen kann. Samsung haftet nicht bei derartigen Unfällen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. Unsere 57- und 63-Zoll-Modelle entsprechen nicht der VESA-Spezifikation. Verwenden Sie für dieses Modell deshalb unseren speziellen Wandmontagesatz. Bei der Montage dieses Fernsehgeräts dürfen Sie eine Neigung von 15 Grad nicht überschreiten. Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. Deutsch - 45

BN68-01434A-X0GER.indd 45

3/7/2008 1:11:58 PM Verstellbare Wandhalterung (gesondert lieferbar) Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts einfach justieren. Rückseite

Automatische Wandhalterung

Serielles Kabel (1 zu 1) (nicht im Lieferumfang)

TV Einstellungen Plug & Play Sprache Zeit Lichteffekt Wandhalterung Melodie Unterhaltung Energiesparmod. PIP

Z Z Z Z Z Z Z Z X Zurück

Wandhalterung Position1

Drücken Sie auf der Fernbedienung die Taste ▲, ▼, ◄ oder ►. Das Fenster zum Justieren der Wandhalterung wird angezeigt Wenn das Fenster zum Justieren der Wandhalterung nicht angezeigt wird, nachdem Sie beim Fernsehen auf eine der Richtungstasten gedrückt haben, öffnen Sie dieses Fenster mithilfe des Menüs. • Drücken Sie die Taste MENU, um das Menü zu öffnen. Drücken Sie die Taste ▲ oder ▼, um Einstellungen auszuwählen, und drücken Sie dann die Taste ENTER. • Drücken Sie die Taste ▲ oder ▼, um Wandhalterung, und drücken Sie dann die Taste ENTER. Abspeichern der Position 1

Position 1 2 3 Stellen Sie mit den Tasten ▲,▼,◄ oder ► die gewünschte Einstellen Speichern INFO Center Position ein. Wenn Sie eine Pfeiltaste drücken, während das Bildschirmmenü nicht auf dem Bildschirm angezeigt wird, wird das Fenster zum Einstellen angezeigt. Drücken Sie die Taste INFO, um zurückzusetzen. Wählen Sie mit der Taste ◄ oder ► Ja, und drücken Sie dann auf ENTER. Diese Position wird als Standardwert gespeichert. Speichern Drücken Sie die blaue Taste. Drücken Sie auf die Tasten ▲ und ▼, um eine der Speichern Sie die Position. gespeicherten Positionen Position1, Position2 oder Position3 Position 1 mit der aktuellen Position zu belegen. Position 2 Wenn Sie die aktuelle Position nicht speichern möchten, drücken Sie auf die Taste RETURN. Position 3 Wenn Sie einen Speicherplatz auswählen möchten, können Sie die Farbtasten nicht verwenden. Eingabe Einstellen Zurück Drücken Sie zum Speichern auf die Taste ENTER. Wenn Sie Position1 wählen, wird die Meldung Aktuelle Position wird als Position1 gespeichert angezeigt. Drücken Sie ENTER. Die gespeicherte Position wird links im Bildschirmmenü angezeigt.

3/7/2008 1:12:39 PM Einstellen einer gespeicherten Position

Wandhalterung Position 1

Führen Sie den 1. Schritt von Öffnen des Menüs aus. Durch Drücken einer Farbtaste (Rot, Grün, Gelb) wird die automatische Wandhalterung in die gespeicherte Position gebracht. ➢ Sie können die Wandhalterung in eine der 3 voreingestellten Positionen bringen. Drücken Sie hierzu auf die rote (Position 1), grüne (Position 2) oder gelbe (Position 3) Taste. ➢ Wenn Sie die Position verändern, nachdem Sie eine gespeicherte Position eingestellt haben, wird die Anzeige der Position geschlossen. Einzelheiten zur Installation entnehmen Sie bitte dem zusammen mit der Wandhalterung gelieferten Installationshandbuch. Setzen Sie sich für die Installation des Geräts und zum Einbauen und Positionieren der Wandhalterung mit einem Fachbetrieb in Verbindung. Verwenden Sie dieses Installationshandbuch, wenn Sie die Wandhalterung an einer Wand befestigen. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Die automatische Wandhalterung funktioniert nicht, wenn Anynet+ oder WISELINK aktiv sind. Das 102 cm-Modell ist nicht kompatibel mit dem älteren Wandhalterungsmodell (WMN5090A).

1 2 3 Speichern INFO Center

Montieren des Standfußes (modellabhängig) Verwenden Sie die 6 mitgelieferten Schrauben, um den Monitor fest mit der Bodenplatte zu verschrauben. (Das Gehäuse Ihres Fernsehers entspricht möglicherweise nicht genau der Abbildung.) Achtung Befestigen Sie den Standfuß sicher am Fernsehgerät, ehe Sie ihn bewegen, da der Standfuß umfallen und schwere Verletzungen verursachen kann. Der PDP-Fernseher sollte von mindestens zwei Personen getragen werden. Um Beschädigungen zu vermeiden, legen Sie den Fernseher nie auf den Fußboden. Bewahren Sie ihn stets aufrecht stehend auf.

Bei Wandinstallation Ihres Fernsehgeräts schließen Sie die Abdeckung (1) am Verbindungsteil des Standfußes mithilfe der zwei Verblendschrauben.

3/7/2008 1:12:41 PM Problembehandlung Bevor Sie sich über Ihren Fachhändler an den Kundendienst von Samsung wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch. Wenn Sie das Problem nicht anhand der angegebenen Hinweise lösen können, notieren Sie Modell- und Seriennummer des Fernsehgeräts, und wenden Sie sich an Ihren Fachhändler. Kein Ton oder Bild Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist. Stellen Sie sicher, dass Sie die Netztaste (Ein/Aus) am vorderen Bedienfeld gedrückt haben, oder drücken Sie die Taste POWER auf der Fernbedienung. Überprüfen Sie die Einstellungen für Kontrast und Helligkeit. Kontrollieren Sie die Lautstärke. Überprüfen Sie, ob „TV-Lautsprecher“ auf Aus gestellt ist. Normales Bild, aber kein Ton Kontrollieren Sie die Lautstärke. Überprüfen Sie, ob die Taste Stumm auf der Fernbedienung gedrückt wurde. Kein Bild oder nur schwarzweißes Bild Ändern Sie die Farbeinstellungen. Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist. Ton- und Bildstörungen Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und stellen Sie es in einem größeren Abstand auf. Schließen Sie das Fernsehgerät an eine andere Steckdose an. Verzerrtes oder verschneites Bild, verzerrter Ton Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne. Interferenzen werden oft durch Zimmerantennen verursacht. Fernbedienung funktioniert nicht richtig Tauschen Sie die Batterien der Fernbedienung aus. Reinigen Sie die Vorderseite der Fernbedienung (dort befindet sich der Infrarotsender). Überprüfen Sie, ob die Pole („+“ und „–“) der Batterien wie im Batteriefach angezeigt ausgerichtet sind. Überprüfen Sie, ob die Batterien möglicherweise leer sind. Der Bildschirm ist schwarz und die Betriebsanzeige blinkt kontinuierlich. Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel. Das Fernsehgerät befindet sich im Energiesparmodus. Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur. Überprüfen Sie bei den Geräten (Set-Top-Box, DVD usw.) Stromversorgung und Signalkabel. Das Fernsehgerät befindet sich im Energiesparmodus. Drücken Sie auf der Fernbedienung die Taste SOURCE. Schaltet das Fernsehgerät ein oder aus. Das beschädigte Bild wird in der Ecke des Bildschirms angezeigt. Wenn bei manchen externen Geräten Nur Scan gewählt ist, erscheint das beschädigte Bild in der Ecke des Bildschirms. Dieses Symptom ist auf das externe Gerät und nicht auf das Fernsehgerät zurückzuführen. Die Meldung “Resets all settings to the default values (Setzt alle Einstellungen auf die Standardwerte zurück) wird angezeigt. Diese erscheint, wenn Sie die EXIT-Taste eine Weile lang gedrückt halten. Die Geräteeinstellungen werden auf die Werkseinstellungen zurückgesetzt.

BN68-01434A-X0GER.indd 48

3/6/2008 10:14:53 PM Technische Daten Die Beschreibungen und Eigenschaften in diesem Handbuch werden nur zu Informationszwecken herausgegeben und können ohne vorherige Ankündigung geändert werden. Modell

Bildgröße (Diagonal) Vertikal PC-Auflösung

Audio (Ausgang) Abmessungen (BxHxT) Gehäuse Mit Fuß

10 W + 10 W 1231 x 770 x 95 mm 1231 x 831 x 320 mm

Gewicht Gehäuse Mit Fuß Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung)

1231 x 762 x 95 mm 1231 x 831 x 320 mm 38 Kg 42 Kg

10 °C bis 40 °C (50 °F bis 104 °F) 10% bis 80%, nicht kondensierend -20 °C bis 45 °C (-20,00 °C bis 45,00 °C) 5% bis 95%, nicht kondensierend

Dies ist ein digitales Gerät der Klasse B. Änderungen der technischen Daten und des Geräte-Designs vorbehalten. Die technischen Daten zum Stromverbrauch und zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.

BN68-01434A-X0GER.indd 49

3/6/2008 10:14:53 PM Diese Seite wurde absichtlich leer belassen.

BN68-01434A-X0GER.indd 50

3/6/2008 10:14:53 PM Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

BN68-01434A-X0GER.indd 51

HDMI/DVI Eingang Modus

Foto 400x340 53 KB Mai 1, 2007 1 / 14

Foto 400x340 53 KB Mai 1, 2007 1 / 14

Foto 400x340 53 KB Mai 1, 2007 1 / 14
