HASZNÁLATI ÚTMUTATÓ LE26S81B SAMSUNG

Elővigyázatosság az állóképek megjelenítésével kapcsolatban.

Az állóképek a TV-képernyő maradandó károsodását okozhatják.

- Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják.

Ezt a jelenséget „képernyőbeégésnek” is nevezik.

A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját.

Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerösség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra nem terjed ki.
- Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.

Tartalom

TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE

◆ Tartozékok....2
◆ Az állvány felszerelése....2
◆ A fali konzol felszerelése....2
◆ A vezérlőpanel áttekintése ....3
◆ A csatlakoztató panel áttekintése......4
◆ A távvezérlő áttekintése ......7
◆ Elemek behelyezése a távirányítóba .....8
◆ A készülék be- és kikapcsolása ......8
◆ A televízió készenléti üzemmódba helyezése......8
◆ Plug & Play....9

CSATORNABEÁLLÍTÁS

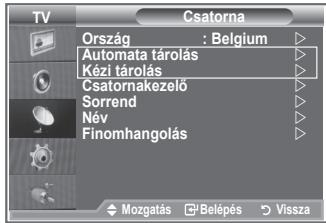

◆ Csatornák automatikus tárolása....10
◆ Csatornák kézi tárolása....11

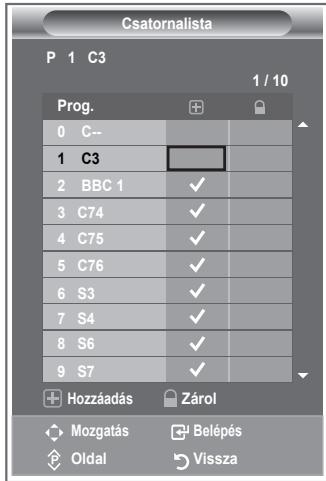

◆ A csatornalista beállítása ...... 12

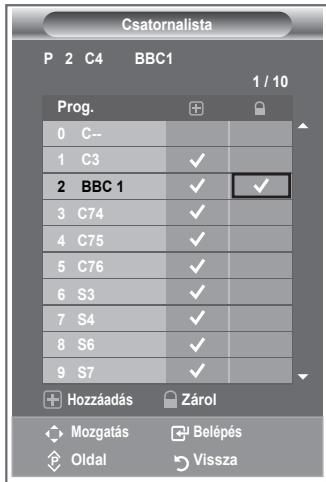

◆ A gyermekzár funkció aktiválása....12

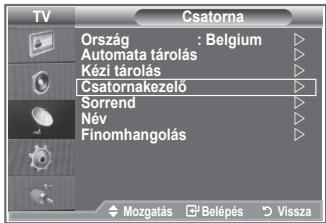

◆ Tárolt csatornák rendezése....13

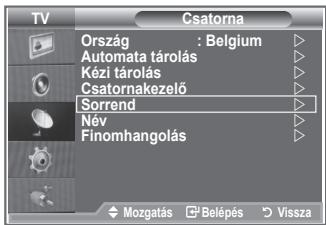

◆ Csatornanevek hozzárendelése....13

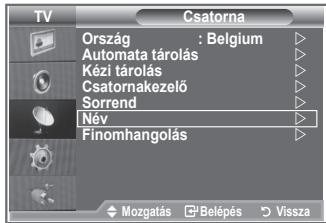

◆ Csatornák finomhangolása ....14

KÉPBEÁLLÍTÁS

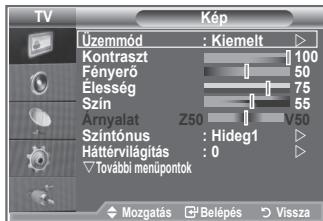

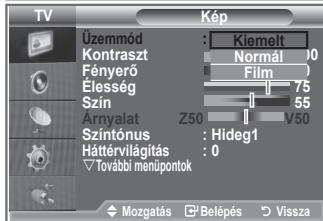

◆ Képtípus módosítása ....14

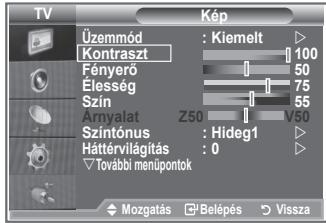

◆ Az egyedi képbeállítások módosítása......15

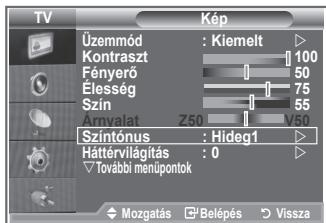

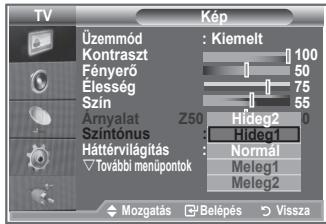

◆ Színtónus módosítása....15

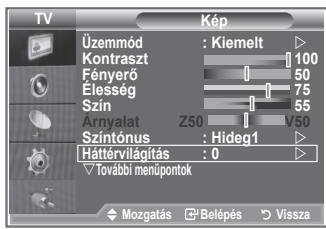

◆ A háttérvilágítás aktiválása....16

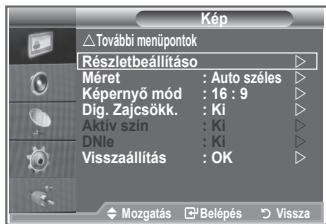

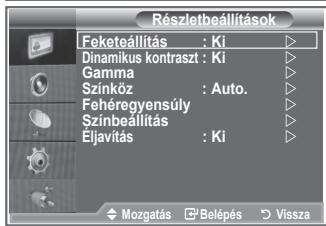

◆ A kép részletes beállításainak konfigurálása .....17

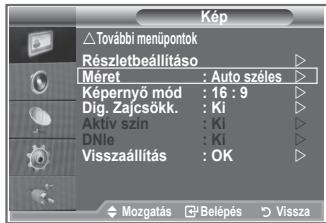

◆ Képméret módosítása....18
◆ Az aktuális kép kimerevítése....19

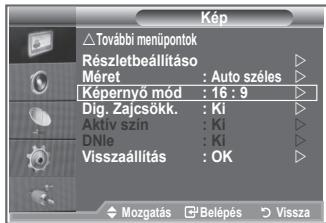

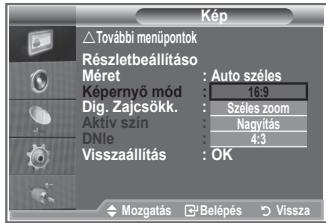

◆ Képernyő mód választása....19

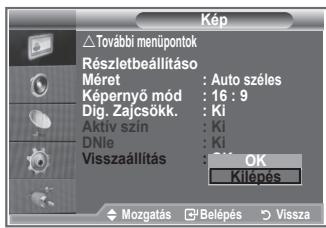

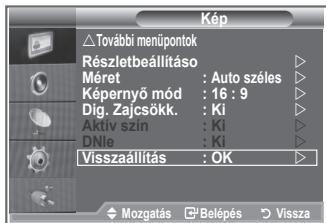

◆ Képbeállítások visszaállítása gyári alapbeállításra....19

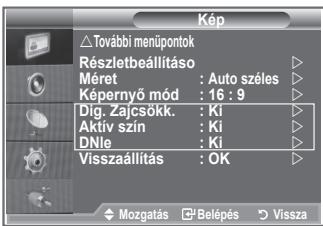

◆ Digitális zajcsökkentés, Aktív szín, DNle ......20

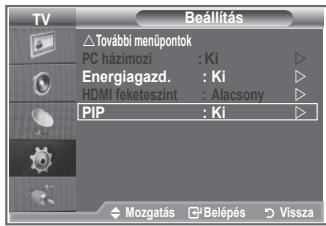

◆ Kép a képben megjelenítés (PIP) .....21

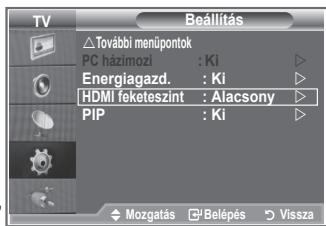

◆ HDMI feketeszint....22

HANGBEÁLLÍTÁS

◆ A hang alapbeállításának módosítása .....22

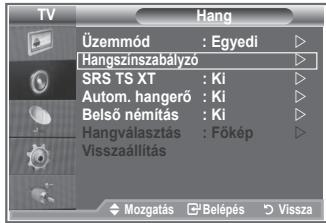

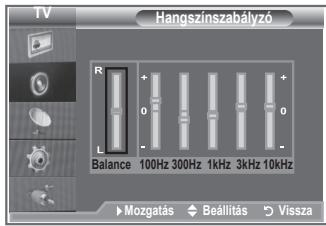

◆ Hangbeállítások módosítása....23

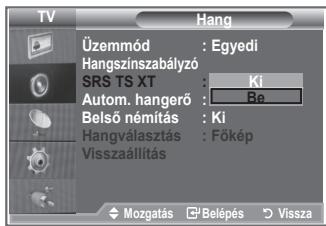

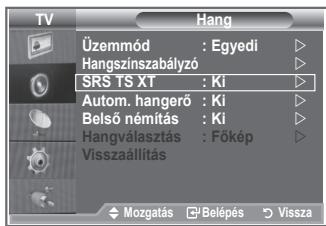

◆ A TruSurround XT (SRS TS XT) beállítása .....23
◆ Fejhallgató csatlakoztatása....24

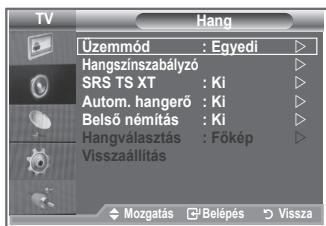

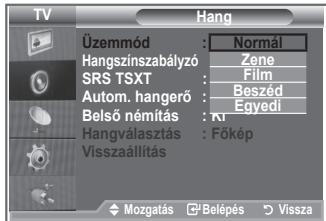

◆ A hangmód kiválasztása ......24

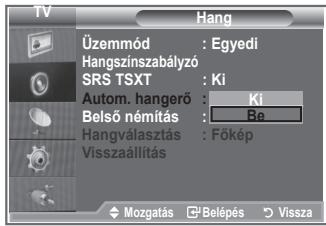

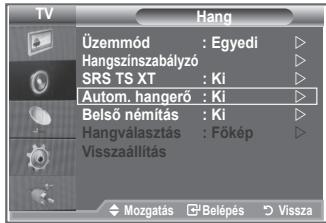

◆ A hangerő automatikus beállítása....24

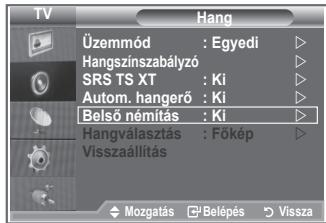

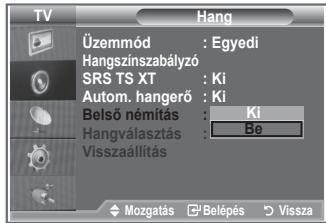

◆ A belső némítás beállítása ......25

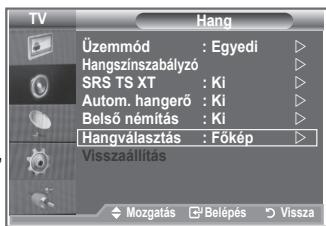

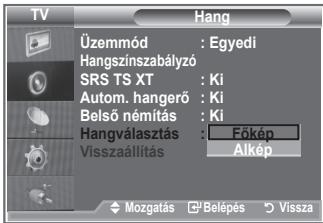

◆ A kis képablak hangjának hallgatása .....25

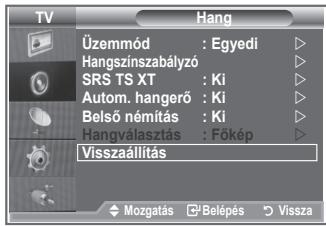

◆ Hangbeállítások visszaállítása a gyári alapbeállításra....26

IDŐ BEÁLLÍTÁSA

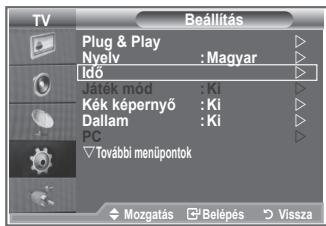

◆ Az aktuális idő beállítása és megjelenítése .....26
◆ Az automatikus kikapcsolás beállítása......27

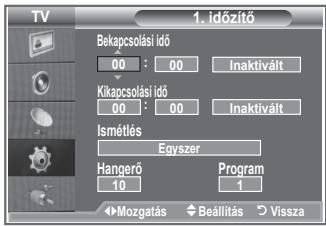

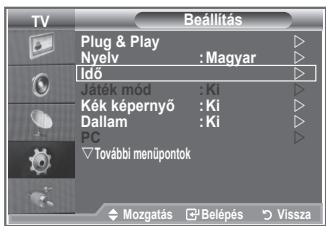

◆ A televízió automatikus be- és kikapcsolása.....27

FUNKCIÓLEÍRÁS

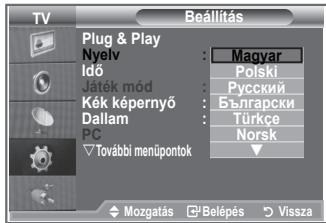

◆ A nyelv kiválasztása....28

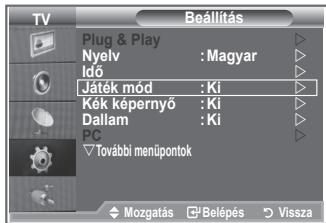

◆ Játékmód használata....28

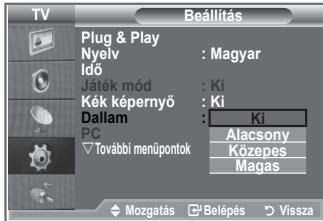

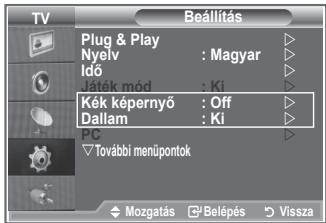

◆ A Kék képernyő mód beállítása, Dallam választása ......29

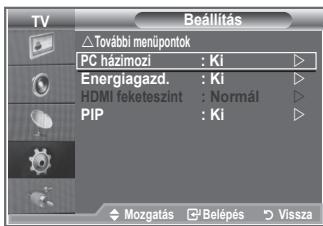

◆ A PC házimozi beállítása .....29
◆ Az Energy Saving (Energiatakarékosság) funkció használata ....30
◆ Forrás kiválasztása ....31

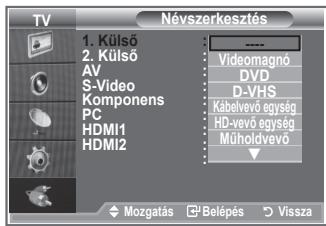

◆ A bemeneti forrásnevek szerkesztése .....31

◆ Teletext dekóder....32

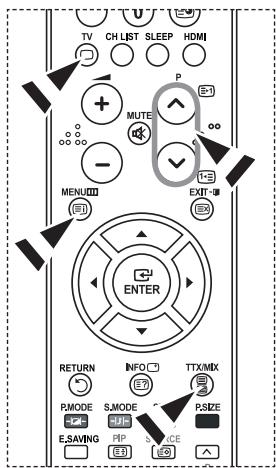

◆ A teletext információ megjelenítése .....32

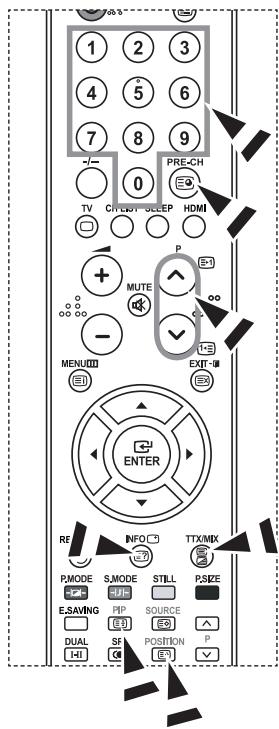

◆ Adott teletext-oldal kiválasztása....33
◆ Fastext használat teletext-oldal kiválasztásához....33

PC BEÁLLÍTÁSA

◆ A (Windows XP alapú) számítógépes szoftver beállítása ....34
◆ Képernyőmódok....34
◆ A számítógép beállítása....35

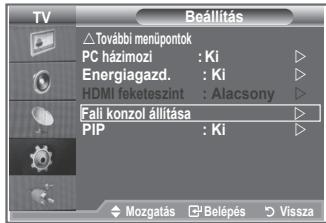

◆ A fali konzol beállítása (LE40S8, LE46S8) (külön megvásárolható)....36

TANÁCSOK A KÉSZÜLÉK HASZNÁLATÁVAL KAPCSOLATBAN

◆ A Kensigton féle lopászár használata ....37
◆ Hibaelhárítás: Mielőtt szakemberhez fordulna ....37
◆ Műszaki és környezeti jellemzők....38

CE

Használati útmutató

Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá.

Jelek

Gomb

Fontos

Megjegyzés

Nyomógomb

Tartozékok

Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.

			M4 X L16
Távvezérlő és elemek (AAA x 2)	Tápkábel	Takarólemez	Csavar az állványhoz (4 db.)	Állvány	Törlőkendő
Használati utasítás		Garanciakártya	Biztonsági útmutató	Regisztrációs lapok

➢ Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban)
Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve.

Az állvány felszerelése

1. Helyezze a készüléket képernyővel lefelé puha rongyra vagy párnára az asztalon.
2. Helyezze az állványt a TV alján lévő lyukba.
3. Helyezzen egy csavart a jelzett lyukba és húzza meg.

Az állvány a 40 hüvelykes és annál nagyobb képernyőméretű típusokra van felszerelve.

A fali konzol felszerelése

A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető.

A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét.

A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót.

Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral.

SAMSUNG SANSAGE MENU + - ( 456 ) ( 456 )

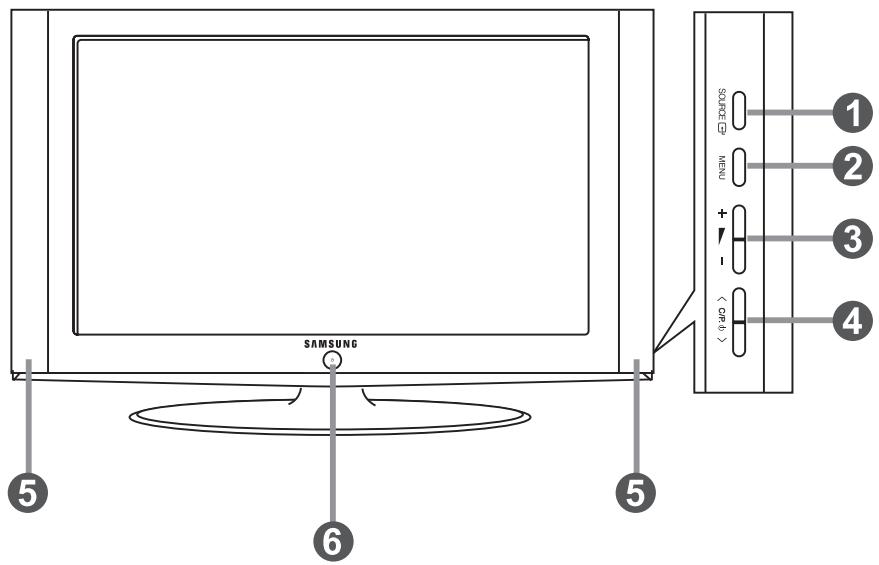

A termék színe és formája típusonként különbözhet.

① SOURCE

Váltogat az összes hozzáférhető beviteli forrás között (TV, 1. külső, 2. külső, AV, S-Video, Komponens, PC, HDMI1, HDMI2). A képernyőn megjelenő menüben úgy használja ezt a gombot, ahogy a távirányítón az ENTER gombot szokás.

② MENU

Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni. DTV mód esetén a DTV menü jelenik meg

③ + ▲ -

A hangerő csökkentésére vagy növelésére használható. A képernyőn megjelenő menüben a + ▶ – gombokat úgy használja, ahogy a távirányítón a ◀ és a ▶ gombokat szokás.

4 < C/P. ⏻ >

Csatornaváltáshoz.

A képernyőn megjelenő menüben a < C/P. ⊙> gombokat úgy használja, ahogy a távirányítón a ▲ és a ▼ gombokat szokás.

(A televíziót a távvezérlő nélkül a csatornaváltó gombbal is bekapcsolhatja.)

⑤ Hangszórók

6 ⏻ (Tápellátás)

A televízió be- és kikapcsolásához nyomja meg.

Tápfeszültségjelző

Villog és elalszik, ha a készülék be van kapcsolva, készenléti állapotban pedig folyamatosan világít.

Távirányító érzékelője

A távvezérlőt a TV-nek erre a pontjára kell irányítani.

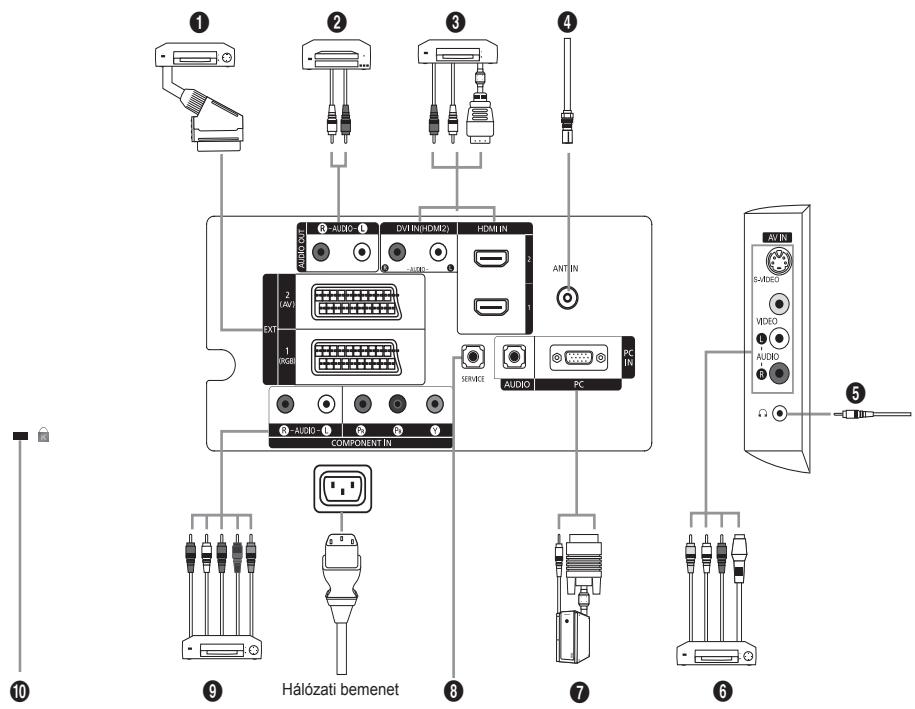

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva.
Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.

① Beltéri egység, videomagnó vagy DVD csatlakoztatása

Csatlakozó	Bevitel			Kimenet
	Videó	Audió (bal/jobb)	RGB	Videó + Audió (bal/jobb)
1. külső	O	O	O	csak TV
2. külső	O	O		Választható kimenet.

• Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemez-lejátszó számára.

② AUDIO eszközök csatlakoztatása

- Az RCA audiokábeleket a készüléke hátsó oldalán található „R – AUDIO - L” bemenethez csatlakoztassa, a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez.

③ HDMI IN 1, HDMI IN 2

- A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja. - HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra.

Mi az a HDMI?

• A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többcstornás átvitelét teszi lehetővé (5, 1 csatorna).
• A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). Á HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többsatornás digitális hangátvitelt.

DVI IN (HDMI 2) (AUDIO R/L)

- Ha a terméket HDMI- vagy DVI-kábellel beltéri egységhez, DVD-lejátszóhoz vagy játékkonzolhoz stb. csatlakoztatja, győződjön meg arról, hogy az alábbi táblázat szerinti kompatibilis videokimeneti módba állította be. Énnek elmulasztása a kép torzulását, szétesését vagy hiányát idézheti elő.

- Ha a csatlakoztatás HDMI/DVI kábellel történik, az csak a HDMI 2 csatlakozóról történhet.

Hangkimenethez a DVI–HDMI kábelt vagy a DVI–HDMI átalakítót és az „R - AUDIO - L” csatlakozón a DVI bemenetet kell használni.
A HDMI/DVI és a komponens csatlakoztató támogatása

	480i	480 p	576 i	576 p	720 p	1080 i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Komponens	O	O	O	O	O	O

4 Antenna vagy kábeltelevíziós hálózat csatlakoztatása

A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék jelvételét:

- kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat.

⑥ Külső A/V készülékek csatlakoztatása

• Csatlakoztassa az RCA- vagy az S-VIDEO-kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVD-hez vagy kamerához.
• Csatlakoztassa az RCA audiokábeleket (opcionális) a készülék hátoldalán található „R - AUDIO - L” csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához.
• Fejhallgatót a készülék hátoldalán található fejhallgató kimenethez (5) csatlakoztathat. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórók inaktívak.

⑦ Számítógép csatlakoztatása

• Csatlakoztassa a D- Sub kábelt (opcionális) a készülék hátoldalán található „PC (PC IN)” aljzatba, a másik végét pedig a számítógép videokártyájához.
• Csatlakoztassa a sztereó audiokábelt (opcionális) a készülék hátoldalán található „AUDIO (L)” és „AUDIO (R)” csatlakozóhoz, a másik végét pedig a PC hangkártyájának „Audio Out” csatlakozójához.

8 SERVICE

- Szervizcsatlakozás szakképzett mérnököknek.

⑨ Komponenskészülékek (DTV/DVD) csatlakoztatása

• A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található komponensbemenethez („PR“, „PB“, „Y“), a másik végét pedig a DTV vagy DVD megfelelő videokimenetéhez.
• Ha a beltéri egységet és a DTV-t (vagy DVD-t) egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a DTV-vel (vagy a DVD-vel), majd ezután készüléke komponensbemenetével ("PR", "PB", "Y").
• A komponenseszközökön (DTV-n vagy DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és Cr jelzéssel látják el.
• Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található „R -AUDIO - L” bemenethez csatlakoztassa, a kábel másik végét pedig a DTV-n vagy DVD-n található audiokimenethez.
• Az LCD TV optimális képfelbontása 720p módban érhető el.
• Az LCD TV maximális képfelbontása 1080i módban érhető el.

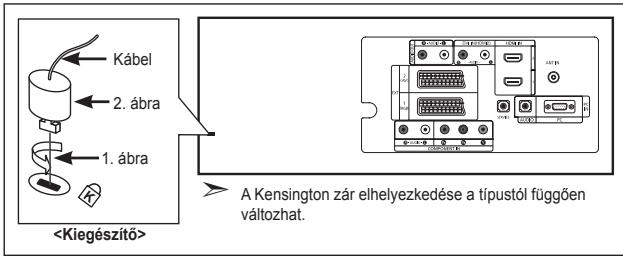

⑩ Kensington zár

• A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják.
• Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához.
• A Kensington zár elhelyezkedése a típustól függően változhat.

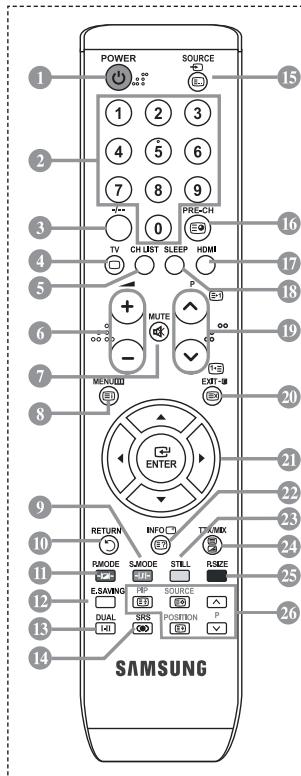

A távvezérlő áttekintése

① Televízió készenléti gombja
② Számgombok közvetlen csatornaeléréshez
③ Egyjegyű/kétjegyű csatornaválasztás
4 Közvetlenül kiválasztja a TV-üzemmódot
⑤ A képernyőn megjelenik a „Csatornalista” felirat.
6 + Hangerő növelése - Hangerő csökkentése
⑦ Hang ideiglenes kikapcsolása
⑧ Menü megjelenítése és a változtatás jóváhagyása
⑨ Hangmód kiválasztása
10 Visszatérés az előző menühöz
⑪ Képhatás kiválasztása
⑫ Képernyő fényerejének beállítása energiamegtakarítás céljából.
13 Hanghatás kiválasztása
14 SRS TS XT kiválasztása
15 Elérhető forrás kiválasztása
16 Előző csatorna
⑰ HDMI-mód közvetlen kiválasztása
18 Automatikus kikapcsolás
19 P: Következő csatorna P: Előző csatorna
20 Kilépés a képernyőmenüböl

21 A menü kurzorát vezérli
22 A sugárzott műsor információinak megtekintésére szolgál
23 Kép kimerevítése
25 Képméret kiválasztása
26 PIP: Kép a képben (PIP) Ki/Be SOURCE: Bemeneti forrás kiválasztása

POSITION: PIP-pozíció kiválasztása

P ▲: Következő csatorna

P ▼: Előző csatorna

Teletext Functions (Teletext funkciók)

4 Kilépés a teletext megjelenítési módból
⑧ Teletext tartalomjegyzék
15 Teletext mód kiválasztása (LIST vagy FLOF)
16 Teletext aloldal
19 P: Teletext következő oldala P: Teletext előző oldala
20 Teletext törlése
22 Teletext megjelenítése
24 Válasszon a Teletext, Double (Dupla) és Mix opciók közül.
9 11 23 25

Fastext témaválasztás

26 PIP : Teletext kimerevítése
26 SOURCE : Teletext tárolása
26 POSITION : Teletext méretének kiválasztása

POWER SOURCE 1 2 3 4 5 6 7 8 9 PRE-CH TV CH UST SLEEP HDMI MUTE P EXIT 20 ENTER 21 RETURN INFO TIME 22 RMODE SMODE STILL RSDR E.SAWING HIP SOURCE DUAL SRS POSITION P SAMSUNG

Ez a különleges távirányító gyengénlátók számára készült, és a be-/kikapcsoló, a csatornaváltó, a és a hangerő-szabályozó gombok Braille-írással jelöltek.

Elemek behelyezése a távirányítóba

1. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját.
2. Tegyen be két AAA méretű elemet.

Az elemek „+” és „-” pólusát az elemtartóban látható ábrával egyezően kell elhelyezni.
3. Tegye vissza a fedelet.
Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen. A távvezérlő legfeljebb 7 m távolságra használható a TV-készüléktől. (Átlagos TV-használat esetén az elemek körülbelül egy évig használhatók.)
Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. Be van kapcsolva a TV?
2. Felcserélődött az elemek plusz és mínusz pólusa?
3. Kifogytak az elemek?
4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel?
5. Van a közelben fluoreszkáló fény vagy neonfényjel?

A készülék be- és kikapcsolása

A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva.

1. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba.

A készülék elején található készenléti jelzés világítani kezd.

1. Nyomja meg a készülék előoldalán a ⏻ gombot.

A távirányító POWER☉ vagy TV gombjával is bekapcsolhatja a TV-készüléket.
A készülék automatikusan a legutoljára megtekintett csatornát választja ki.

1. Nyomja meg valamelyik számgombot (0\~9) vagy a csatornaváltó gombot (☑/☑) a távvezérlőn, vagy a < C/P. ⊕> gombot a készülék jobb oldalán.

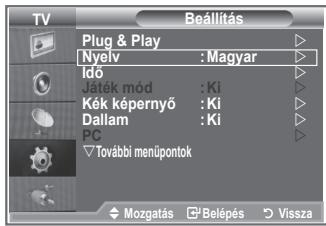

A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük és üzenetek megjelenítéséhez.

1. A készülék a POWER gomb ismételt megnyomásával kapcsolható ki.

A televízió készenléti üzemmódba helyezése

A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető. A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet hasznos.

1. Nyomja meg a távvezérlő POWER Ⓧ gombját.

A képernyő elsötétül, és a készülék előlapján megjelenik a vörösen világító készenléti jelzőfény.

1. A készülék visszakapcsolásához nyomja meg újra a POWER ^○ gombot, a számgombokat (0\~9), a TV gombot vagy a csatornaváltó (⊗/⊗) gombot.

A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban. Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie.

A TV-készülék legelső bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak:

1. Nyomja meg a távvezérlő POWER ⏻ gombját.
   Megjelenik a „Start Plug & Play“ üzenet az „OK“ gombbal.

2. A megfelelő nyelv kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER gombot.

3. Az „Üzlet” vagy az „Otthon” mód kiválasztásához nyomja meg a ◀ vagy a ▶ gombot, majd nyomja meg az ENTER gombot.

Javasoljuk, hogy TV-készülékét állítsa Otthon módra, hogy otthonában a legkiválóbb képminőséget élvezhesse.

Az Üzlet mód használata kereskedelmi környezetben javasolt.
Ha véletlenül Üzlet üzemmódra állította a készüléket, tartsa nyomva a TV-készülék jobb szélén a MENU gombot öt másodpercig, így a TV visszatér a dinamikus (Otthon) módba.

1. Megjelenik az „Ellenőrizze az antennabemenetet“ üzenet az „OK“ gombbal.

Nyomja meg az ENTER gombot.

Ellenőrizze az antennakábel megfelelő csatlakoztatását.

1. A megfelelő ország kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER gombot.

2. Az „Automata tárolás” menü a „Start“ választásával jelenik meg. Nyomja meg az ENTER gombot.

Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü.

Az ENTER/OK gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.

Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü. Az ENTER/OK gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.

1. Nyomja meg az ENTER gombot.

Válassza ki a ◀ vagy a ▶ gombbal az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc”.

Állítsa be az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc” a ▲ vagy a ▼ gombbal.

Az órát és a percet a távvezérlőn található számgombokkal is beállíthatja.

1. Az ENTER gombbal hagyja jóvá választását.

♦ Nyelv: A nyelv kiválasztása.
♦ Ország: Az ország kiválasztása.
♦ Automatikus tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása.
♦ Órabeállítás: A TV órájának beállítása.

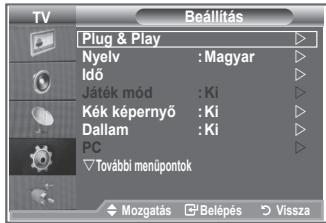

Ha vissza kívánja állítani ezt a funkciót...

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   Nyomja meg a ▲ vagy a ▼ gombot a „Beállítás” kiválasztásához, majd az ENTER gombot.
2. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az ENTER gombot.
3. Megjelenik a „Plug & Play indítása” üzenet.

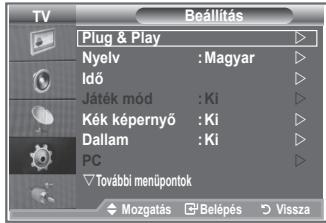

TV Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok Mozgatás □ Belépés □ Vissza

Plug & Play Plug & Play indítása OK Belépés Vissza

• Csatornák automatikus tárolása
• Csatornák kézi tárolása

TV Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés Vissza

Csatornák automatikus tárolása

Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek).

Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat, és bármely nem kívánt csatornát törölhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az ENTER gombot.

2. Az „Ország” opció kiválasztásához nyomja meg az ENTER gombot.

3. Válassza ki a megfelelő országot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

4. A ▲ vagy a ▼ gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTER gombot.

5. Nyomja meg az ENTER gombot.

A készülék elkezdi az elérhető csatornák letárolását.

Az ENTER gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot, és visszatérhet a „Csatorna” menühöz.

1. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü.

Összesen 100 csatorna tárolására van mód, beleértve a kábeltelevíziós hálózaton fogott adásokat is.

A csatornák kézi tárolásakor:

◆ Eldöntheti, hogy valamennyi talált csatornát el kívánja-e tárolni.
◆ Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Kézi tárolás” opciót, majd nyomja meg az ENTER gombot.

3. A „Program” opció kiválasztásához nyomja meg az ENTER gombot.

4. A programszám csatornához rendeléséhez a ▲ vagy a ▼gombbal válassza ki a megfelelő számot, majd nyomja meg az ENTER gombot.

A távvezérlön található számgombok segítségével is kiválaszthatja a programszámot.

1. A ▲ vagy a ▼ gombbal válassza ki a „Színrendszer” opciót, majd nyomja meg az ENTER gombot.

2. Válassza ki a megfelelő alapszínt a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

3. A ▲ vagy a ▼ gombbal válassza ki a „Hangrendszer” opciót, majd nyomja meg az ENTER gombot.

4. Válassza ki a megfelelő hangnormát a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangrendszert.

1. Ha tudja az eltárolni kívánt csatatorna számát, az ▲ vagy a ▼ gombbal válassza a „Csatorna” lehetőséget. Nyomja meg az ENTER gombot. A ▲ vagy a ▼ gombbal válassza a C (hagyományos sugárzás) vagy az S (kábeltévé) lehetőséget. A ▶ gombbal eldönti a kiválasztást. Válassza ki a megfelelő számot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

Számválaszték: P (program), C (hagyományos antenna), S (kábeltévé) A távvezérlőn található számgombok segítségével is kiválaszthatja a csatorna számát.

1. Ha nem ismeri a csatornaszámokat a ▲ vagy a ▼ gombbal válassza a „Keresés” lehetőséget. Nyomja meg az ENTER gombot. Indítsa a keresést a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Tárolás” menüpontot. Az „OK” kiválasztásához nyomja meg az ENTER gombot.

3. A további csatornák tárolásához ismételje meg a 3 – 11. lépést.

◆ Program: Programszám választása az adott csatorna számára.
♦ Színrendszer: A színes kép rendszerének beállítása.
◆ Hangrendszer: A hangnorma beállítása.
♦ Csatorna: Csatorna kiválasztása.
♦ Keresés: A csatorna frekvenciájának megkeresése.
♦ Tárolás: Beállítások mentése.

A csatornalista beállítása

Igény szerint állítsa be a csatornákat.

Könnyedén törölheti, hozzáadhatja vagy zárolhatja a kívánt csatornát.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER gombot.
3. A „Csatornalista” menü kiválasztásához nyomja meg ismét az ENTER gombot.
4. A ▶ gombbal lépjen a „⊕” oszlopba.
5. A ▲ vagy a ▼ gombbal válassza ki a nem kívánt csatornát, majd nyomja meg az ENTER gombot.
6. Minden kiválasztani vagy törölni kívánt csatornánál ismételje meg az 5. lépést.
7. A kilépéshez nyomja meg az EXIT gombot.
   Ha a „Gyermekzár” be van kapcsolva, a „☐” aktív.

Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő CH LIST gombjával is.

Csatornalista P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 ✓ 3 C74 ✓ 4 C75 ✓ 5 C76 ✓ 6 S3 ✓ 7 S4 ✓ 8 S6 ✓ 9 S7 ✓ + Hozzáadás Zárol → Mozgatás □ Belépés ↓ Oldal Vissza

TV CH LIST SLEEP HDMI P B-1

A gyermekzár funkció aktiválása

A kép eltüntetését és a hang némitását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat.

A Gyermekzár funkció az oldalsó panel gombjaival nem oldható fel.

A funkció kizárólag a távvezérlővel oldható fel, ezért érdemes a távvezérlőt gyermekektől elzárva tartani.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Gyermekzár” menüpontot, majd nyomja meg az ENTER gombot.
4. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.
5. A ▲ vagy a ▼ gombbal válassza ki a „Csatornalista” menüpontot, majd nyomja meg az ENTER gombot.
6. A ▶ gombbal lépjen a „” szimbólumra.
7. A ▲ vagy a ▼ gombbal válassza ki a zárolni kívánt csatornát, majd nyomja meg az ENTER gombot.
8. Minden zárolni vagy feloldani kívánt csatornánál ismételje ezt a lépést.
9. A kilépéshez nyomja meg az EXIT gombot.
   A „Gyermekzár” „Be“ vagy „Ki“ kapcsolójával könnyedén válthat a „☐” helyen kiválasztott csatornák aktív és inaktív állapota között.

Csatornakezelő Csatornalista Gyermekzár : Ki Be Mozgatás Belépés Vissza

Csatornalista P 2 C4 BBC1 1 / 10 Prog. 0 C-- 1 C3 ✓ 2 BBC 1 ✓ ✓ 3 C74 ✓ 4 C75 ✓ 5 C76 ✓ 6 S3 ✓ 7 S4 ✓ 8 S6 ✓ 9 S7 ✓ + Hozzáadás Zárol → Mozgatás + Belépés → Oldal Vissza

Tárolt csatornák rendezése

Két csatorna számát felcserélheti az alábbiak érdekében:

◆ Az automatikus tárolási számsorrend módosításához.
Könnyen megjegyezhető számok társítása a leggyakrabban nézett csatornákhoz.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER gombot.

1. A ▲ vagy a ▼ gombbal válassza ki a „Sorrend” menüpontot, majd nyomja meg az ENTER gombot.

2. A ▲ vagy a ▼ gomb lenyomásával válassza ki sorban a módosítani kívánt csatornaszámot. Nyomja meg az ENTER gombot.

A kiválasztott csatorna száma és neve a jobb oldalra kerül.

1. A ▲ vagy a ▼ gombbal lépjen a módosítani kívánt helyre, és nyomja meg az ENTER gombot.

A kiválasztott csatornát kicserélte a kiválasztott számon előzőleg tárolt csatornára.

1. A többi csatorna elhelyezéséhez ismételje meg a 3 – 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

TV Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés Vissza

TV Sorrend Prog. Cs. Név 0 C-- 1 C23 2 C16 3 C3 4 S1 Mozgatás Belépés Vissza

Csatornanevek hozzárendelése

A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz.

Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Név” menüpontot, majd nyomja meg az ENTER gombot.

3. Ha szükséges, a ▲ vagy a ▼ gombbal válassza ki az átnevezendő csatornát. Nyomja meg az ENTER gombot.

A névmező körül megjelenik a kiválasztási sor.

Következőhöz...	Művelet...
Betű, szám vagy szimbólum kijelölése	Nyomja meg a ▲ vagy a ▼ gombot
A következő betűre lépés	Nyomja meg a ▶ gombot.
Az előző betűre lépés	Nyomja meg a ◀ gombot.
Név jóváhagyása	Nyomja meg az ENTER gombot.

TV Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés Vissza

TV Prog. Cs. Név 0 C-- ---- 1 C23 ---- 2 C16 ---- 3 C3 ---- 4 S1 ---- Mozgatás Belépés Vissza

A rendelkezésre álló karakterek: Az ábécé betűi ( A\~Z), számok (0\~9), egyéb karakterek (-, szóköz)

1. Valamennyi átnevezendő csatorna esetén ismételje meg a 3. és 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

Csatornák finomhangolása

Kézi finomhangolással igazíthatja be egy adott csatorna optimális vételét.

1. A finomhangolni kívánt csatorna közvetlen kiválasztásához nyomja meg a megfelelő számgombot.
2. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Finomhangolás” menüpontot, majd nyomja meg az ENTER gombot.
4. A ◀ vagy a ▶ gombbal finomhangolhatja a képet. Nyomja meg az ENTER gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

A már mentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz.

Ha a finomhangolást vissza szeretné állítani, nyomja meg a ▲ vagy ▼ gombot, majd az ENTER gombot.

TV Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatás Belépés Vissza

Finomhangolás P 1 0 Vissza Beállítás Mentés Vissza

Képtípus módosítása

Kiválaszthatja az elvárásainak leginkább megfelelő képtípust.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.
2. Az ENTER gomb ismételt megnyomásával válassza az „Üzemmód” menüpontot.
3. Válassza ki a kívánt képhatást a ▲ vagy a ▼ gombbal. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Kiemelt: Nagy felbontású kép megjelenítése világos szobában.
♦ Normál: Kép optimális megjelenítése normál környezetben.
◆ Film: Kép kellemes megjelenítése sötét szobában.

A Kép módot minden egyes bemeneti forrásra külön be kell állítani.
A „Reset“ (Visszaállítás) gomb megnyomásával visszatérhet a gyári képbeállítási alapértékekre. (Lásd a „Képbeállítások visszaállítása gyári alapbeállításra” című részt a 19. oldalon.)

TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Elesség 75 Szín 55 Árnyalat Z50 V50 Színtónus : Hideg1 Háttérvilágítás : 0 További menúpontok Mozgatás Belépés Vissza

TV Üzemmód : Kiemelt Kontraszt Normál 00 Fényerő Film Elesség 75 Szín 55 Arnyalat Z50 V50 Színtónus : Hideg1 Håttérvilágítás : 0 További menüpontok Mozgatás Belépés Vissza

P.MODE S.MODE STILL P.SIZE E.SAVING SOURCE DUAL SRS POSITION P

A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is használható.

Az egyedi képbeállítások módosítása

A készülék számos olyan beállítással rendelkezik, mellyel szabályozhatja a képminőséget.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását. (A 14. oldalon)
2. A ▲ vagy a ▼ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Elesség 75 Szín 55 Armyalat Z50 50 Szintónus : Hideg1 Háttérvilágítás : 0 További menüpontok Mozgatás □ Belépés ▶ Vissza

♦ Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása.
♦ Fényerő: A teljes képernyő fényerejének beállítása.
◆ Élesség: A tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele.
♦ Szín: A színek világosabbá vagy sötétebbé tétele.
♦ Árnyalat (csak NTSC): A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.
PC módban csak a „Kontraszt“, a „Fényerő” beállítása módosítható.
A „Árnyalat” funkció csak „HDMI” és „Komponens” módban használható.

Színtónus módosítása

Beállíthatja a szemének legkellemesebb színtónust is.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását. (A 14. oldalon)
2. A ▲ vagy a ▼ gombbal válassza ki a „Színtónus” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gomb megnyomásával választhatja ki a megfelelő színtónus beállítását. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

◆ Hideg2: A színhőmérsékletet kékebbé teszi, mint a „Hideg1” menüpont választása.
◆ Hideg1: A fehér színeket kékes árnyalatúvá teszi.
♦ Normál: A fehéret meghagyja fehérnek.
♦ Meleg1: A fehér színeket piros árnyalatúvá teszi.
♦ Meleg2: A színhőmérsékletet pirosabbá teszi, mint a „Meleg1” választása.

TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Elesség 75 Szín 55 Árnyalat Z50 V50 Szintónus : Hideg1 Háttérvilágítás : 0 További menúpontok Mozgatás Belépés Vissza

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.

Ha a kép üzemmódja Kiemelt vagy Normál, a Meleg1 és a Meleg2 nem választható.

TV Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Elesség 75 Szín 55 Armyalat Z50 Hideg2 0 Szintónus Hideg1 Háttérvilágítás Normál További menúpontok Meleg1 Meleg2 Mozgatás Belépés Vissza

A háttérvilágítás aktiválása

A képernyő fényereje megváltoztatható az LCD háttérvilágítás erősségének módosításával. (0\~10)

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását. (A 14. oldalon)
2. A ▲ vagy a ▼ gombbal válassza ki a „Háttérvilágítás” menüpontot, majd nyomja meg az ENTER gombot.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Kép Üzemmód : Kiemelt Kontraszt 100 Fényerő 50 Elesség 75 Szín 55 Arnyalat Z50 V50 Színtónus : Hideg1 Hattérvilágítás : 0 További menüpontok Mozgatás Belépés Vissza

Háttérvillágítás 5 Beálítás Vissza

A kép részletes beállításainak konfigurálása

Beállíthatja a szemének legkellemesebb színtónust is.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
2. A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Részletbeállítások” menüpontot, majd nyomja meg az ENTER gombot.
4. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

A választható beállítások: Feketeállítás, Dinamikus kontraszt, Gamma, Fehéregyensúly, Színbeállítás, Éljavítás, Színköz.

1. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.
2. A kilépéshez nyomja meg az EXIT gombot.

Ha a kép üzemmódja Film vagy Normál, kiválasztható a Részletbeállítások menü.
Ha a DNle ki van kapcsolva, a Részletes beállítás nem választható addig, míg a Képmód Normal üzemmódban van.

Kép További menüpontok Részletbeállításo Mérét : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás □ Belépés □ Vissza

Részletbeállítások Feketeállítás : Ki Dinamikus kontraszt : Ki Gamma Szinköz : Auto. Fehéregyensúly Szinbeállítás Eljavitás : Ki Mozgatás □ Belépés □ Vissza

◆ Feketeállítás: Ki/Alacsony/Közepes/Magas

A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.

◆ Dinamikus kontraszt: Ki/Alacsony/Közepes/Magas

A képernyőn a kontraszt állítható, hogy a legjobb kiemelést biztosítsa.

◆ Gamma: -3 \~ 3

Beszabályozható a képek közepes fényerőssége.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

◆ Színköz: Auto./Széles

A bemeneti jelek színleképezési köze állítható automatikusra vagy szélesre.

Fehéregyensúly: P-eltolás/Z-eltolás/K-eltolás/P-nyereség/Z-nyereség/K-nyereség/Visszaállítás

A természetesebb képszínezés érdekében a színhőmérséklet beállítható.

P-eltolás, Z-eltolás, K-eltolás, P-nyereség, Z-nyereség és K-nyereség: A módosított értékeknek megfelelően változik a módosított képernyő.

Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

Visszaállítás: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre.

◆ Színbeállítás: Rózsaszín/Zöld/Kék/Fehér/Visszaállítás

A beállításokat a saját igényeinek megfelelően adhatja meg.

Rózsaszín, Zöld, Kék, Fehér: A módosított értékek megjelennek a módosított képernyőn.

Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

Visszaállítás: A korábban beállított színek visszaállnak a gyári alapértékekre.

◆ Éljavítás: Ki/Be

Az objektumok kontúrja kiemelhető.

Képméret módosítása

Beállíthatja az igényeinek legjobban megfelelő képméretet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTE gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Méret” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a kívánt beállítást. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

◆ Auto széles: A kép méretének automatikus beállítása „16:9” oldalarányra. ◆ 16 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra igazítja. ◆ Széles zoom: A 4:3-as aránynál jobban megnagyítja a képet. ◆ Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt. ◆ 4:3: Ez az alapértelmezett beállítás videó vagy normál tévéadás megtekintéséhez. ◆ Csak pásztázás: A bejövő jeleneteket egy az egyben megjeleníti anélkül, hogy az 720p, 1080i jelek fogadásakor levágást használna.

Kép További menüpontok Részletbeállításo Mérét : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsókk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás ▼Belépés ▶ Vissza

Méret Auto széles 16 : 9 Széles zoom Nagyítás 4 : 3 Csak pásztázás ♦ Mozgatás ☑ Belépés √ Vissza

P.MODE S.MODE STILL P.SIZE E.SAVING PIP SOURCE

Ezeket a beállításokat a távvezérlő P.SIZE gombjával is kiválaszthatja.

Az „Auto széles“ funkció csak „TV“, „1. Külső“, „2. Külső“, „AV“, és „S-Video“ módban elérhető.
PC üzemmódban csak a „16:9” és a „4:3” mód állítható be.
Nagyítás: A ◀ vagy a ▶ gombbal válassza ki a ☐ szimbólumot. A kép felfelé vagy lefelé tolásához használja a ▲ vagy ▼ gombot. A ☐ kiválasztását követően használja a ▲ vagy a ▼ gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez.
Széles zoom: A ☐ szimbólumnak a ▶ vagy az ENTER gomb megnyomásával történő kijelölését követően használja a ▲ vagy a ▼ gombot a kép függőleges irányú eltolásához.

Az aktuális kép kimerevítése

Az éppen látott képet a Still gombbal merevítheti ki egy rövid időre. A művelet visszavonásához nyomja meg ismét a gombot.

RETURN INFOC P.MODE S.MODE STILL P.SIZE E.SAVING PIP SOURCE E

Képernyő mód választása

Ha a 16:9 oldalarányú készüléken az automatikus szélességű képméretet választja, a látni kívánt képméretnek csak a 4:3 WSS (széles képernyős mód) beállítást választhatja, mást semmit. Az egyes európai országok eltérő képméretet használnak, ezt a funkciót tehát ezeknek a felhasználóknak szántuk.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Képernyő mód” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a kívánt beállítást. Nyomja meg az ENTER gombot.
   A választható beállítások: 16:9, Széles zoom, Nagyítás és 4:3
   ◆ 16:9: A képet 16:9 arányú, szélesvásznú módba állítja.
   ◆ Széles zoom: A 4:3-as aránynál jobban megnagyítja a képet.
   ◆ Nagyítás: Vízszintesen felnagyítja a képet a képernyőn.
   ◆ 4:3: A képet 4:3 arányú normál módba állítja.

Kép További menüpontok Részletbeállításó Méret : Auto széles Képernyő mód : 16 : 9 Dig. Jazcsökk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás □ Belépés □ Vissza

Kép További menüpontok Részletbeállításo Méret : Auto széles Képernyő mód : 16:9 Díg. Zajcsökk. : Széles zoom Aktív szín : Nagyítás DNle : 4:3 Visszaállítás : OK Mozgatás □ Belépés ▷ Vissza

1. A kilépéshez nyomja meg az EXIT gombot.

A képméret megváltoztatása csak az Auto. széles üzemmódban lehetséges

➢ Ez a funkció a PC és a Komponens, HDMI módban nem használható.

Képbeállítások visszaállítása gyári alapbeállításra

Visszatérhet a gyári képbeállítási alapértékekre.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását a 14. oldalon.
2. A ▲ vagy a ▼ gombbal válassza ki a „Visszaállítás” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „OK” vagy a „Kilépés” feliratot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.
   A „Visszaállítás” mindegyik képmódra használandó.

Kép További menüpontok Részletbeállításó Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsókk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás □ Belépés ▶ Vissza

Kép További menüpontok Részletbeállításo Mérét : Auto széles Képernyő mód : 16 : 9 Diç. Zajcsókk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Kilépés Mozgatás : Belépés : Vissza

Digitális zajcsökkentés, Aktív szín, DNle

Ha gyenge a készülék által fogott jel, akkor aktiválhatja a digitális zajcsökkentés funkciót, mely segíti az esetleg megjelenő zaj és szellemképek csökkentését.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTE gombot.

2. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.
   A választható beállítások: Dig. Zajcsökk., Aktív szín, DNle.

3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

◆ Dig. zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto.

Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn.

Ez a funkció a PC módban nem használható.

♦ Aktív szín: Ki/Be

Ha bekapcsolja ezt a beállítást, az égbolt kékjének és a fű zöldjének erőssége és tisztasága élénkebbé teszi a képet a képernyőn.

Ez a funkció a PC módban nem használható.
Ez a funkció a Film és Normál módban nem használható.

◆ DNle: Ki/Bemutató/Be

A kiváló képminőség érdekében a televízió DNle-funkcióval rendelkezik. Ez a funkció akkor működik, ha a DNle „Be” van kacsolva. Ha a DNle funkciót a Bemutató állapotra váltotta, a képernyőn demonstrációs céllal láthatja a normal és a DNle-funkciót alkalmazó képet. Így megláthatja a különbséget a kép minőségében.

DNIe™ (a Samsung digitális képminőség-javító technológiája) DNIe™ Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb, tisztább, részletesebb képet biztosít. A DNIe™ technológia minden jelet a néző szeméhez igazít.

Ez a funkció a PC módban nem használható.

Ez a funkció a Film módban nem használható.

Kép További menüpontok Részletbeállításó Méret : Auto széles Képernyő mód : 16 : 9 Dig. Zajcsókk. : Ki Aktív szín : Ki DNle : Ki Visszaállítás : OK Mozgatás ▼Belépés ▶ Vissza

Kép a képben megjelenítés (PIP)

A teljes képernyős képablakkal egyidejűleg egy kisebb képablak is megjeleníthető. Ezáltal a nagy képablak megtekintése közben másik műsort vagy bármilyen csatlakoztatott berendezés videobemenetét is nézheti.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER gombot.

3. Nyomja meg ismét az ENTER gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Be” menüpontot, majd nyomja meg az ENTER gombot.

Ha a Kép a képben (PIP) funkció aktív, a fö kép oldalaránya „16:9” lesz.

1. A ▲ vagy a ▼ gombbal válassza ki a „Forrás” menüpontot, majd nyomja meg az ENTER gombot. A kis képablak forrásának kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER gombot.

Az alkép a föképtöl eltérő forrásbeállításokkal rendelkezhet.

1. A ▲ vagy a ▼ gombbal válassza ki a kis képablakhoz a „Méret” menüpontot, majd nyomja meg az ENTER gombot.

A kis képablak méretének kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER gombot.

Ha a fö képablak "Komponens", "PC" módban van, a „Méret” lehetőség nem választható.

1. A ▲ vagy a ▼ gombbal válassza ki a „Helyzet” menüpontot, majd nyomja meg az ENTER gombot.

A kis képablak pozíciójának kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER gombot.

1. A ▲ vagy a ▼ gombbal válassza ki a „Program” menüpontot, majd nyomja meg az ENTER gombot. A kis képablakban megjeleníteni kívánt csatornát a ▲ vagy a ▼ gombbal választhatja ki. Nyomja meg az ENTER gombot.

A „Program” funkció csak akkor lehet aktív, ha a kis kép beállítása a TV.

1. A kilépéshez nyomja meg az EXIT gombot.

Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége valamelyest romlik, amikor a főképernyőn játékot vagy karaokét néz.

♦ Forrás: Az alkép forrásának kiválasztására szolgál.
♦ Méret: Az alkép méretének kiválasztására szolgál.
♦ Képhelyzet: Az alkép mozgatására szolgál.
◆ Program: A kis képablakban programváltásra szolgál.

TV Beállítás További menüpontok PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP : Ki Mozgatás Belépés Vissza

TV PIP PIP : Be Forrás : TV Méret : ▼ Helyzet : ▼ Program : P 1 ♦ Mozgatás □ Belépés ▶ Vissza

A PiP funkció be- vagy kikapcsolásához nyomja meg többször egymás után a távvezérlőn található „PIP” gombot.

PIP-beállítások

O: PIP működik, X: PIP nem működik

Fő\Al	analóg TV	1. külső	2. külső	AV	S-Video	Komponens	HDMI	PC	digitális TV
Komponens	O	O	O	O	X	X	X	X	X
HDMI	O	O	O	O	X	X	X	X	X
PC	O	O	O	O	X	X	X	X	X

HDMI feketeszint

A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „HDMI feketeszint” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Normál” vagy az „Alacsony” menüpontot, majd nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.
   Ez a funkció csak akkor aktív, ha a kívülröl származó bemenet a HDMI csatlakozón érkezik (RGB jelsorozat).

♦ Normál: A kép világosabb lesz.

♦ Alacsony: A kép sötétebb lesz.

Beállítás További menüpontok PC hazimózi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony PIP : Ki Mozgatás □ Belépés □ Vissza

TV Beállítás További menüpontok PC hazimozí : Ki Energiagazd. : Ki HDMI feketeszint : Normal PIP : Alacsony Mozgatás Belépés Vissza

A hang alapbeállításának módosítása

Kiválaszthatja az adott műsor megtekintéséhez használni kívánt speciális hanghatásokat.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.
2. Az „Üzemmód” menüpont kiválasztásához nyomja meg ismét az ENTER gombot.
3. Válassza ki a megfelelő hanghatást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Normál: Normál hang mód.
◆ Zene: A zenét a szöveghez képest kiemeli.
◆ Film: A filmeknek élethű hangzást ad.
♦ Beszéd: A szöveget az egyéb hangokhoz képest kiemeli.
♦ Egyedi: Egyedi hangbeállítások.
(Lásd „Hangbeállítások módosítása”)

TV Uzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza

TV Üzemmód : Normál Hangszínszabályzó : Zene SRS TSXT : Film Autom. hangerő : Beszéd Belső némitás : Egyedi Hangválasztás : Főkép Visszaállítás Mozgatás : Belépés > Vissza

Hangbeállítások módosítása

A hangbeállításokat a saját igényeinek megfelelően adhatja meg.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Hangszínszabályzó” menüpontot, majd nyomja meg az ENTER gombot.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER gombot.
4. A kívánt beállítás eléréséhez nyomja meg a ▲ vagy a ▼ gombot. Nyomja meg az ENTER gombot.
5. A kilépéshez nyomja meg az EXIT gombot.
   Ha ezen beállításokat bármilyen módon megváltoztatja, a Hang üzemmód automatikusan az „Egyedi” beállításra vált.

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás □ Belépés □ Vissza

Hangszínszabályzó R + 0 - Balance 100Hz 300Hz 1kHz 3kHz 10kHz Mozgatás Beállítás Vissza

A TruSurround XT (SRS TS XT) beállítása

A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5,1 többcsatornás tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális térhatás élményét kínálja bármely két hangszórós lejátszó rendszerrel, akár a televízió belső hangszóróin is. A rendszer teljesen kompatibilis az összes többcsatornás formátummal.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „SRS TS XT” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

A TruSurround XT, az SRS és a (●) szimbólum az SRS Labs, Inc. védjegye. A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli.

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás □ Belépés ▶ Vissza

TV Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Be Belső némitás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza

DUAL I-II SRS POSITION P SAMSUNG

Ezeket a lehetőségeket a távvezérlőn található SRS gombbal is beállíthatja.

Fejhallgató csatlakoztatása

A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort.

Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő helyre, csak az „SRS TS XT” és az „Autom. hangerő” beállítás választható a Hang menüben.
A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat.
Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak.
A TV és a fejhallgató hangerejének beállítása eltérő.

A hangmód kiválasztása

A hangmódot a „DUAL” gombbal állíthatja be. Ha megnyomja, a képernyőn megjelenik az aktuális hangmód.

	Audió típusa	DUÁL 1/2	Alap
FM sztereó	Monó	MONÓ	Automatikus váltás
	Sztereó	STEREO ⇔ MONO
	Duál	DUAL 1 ⇔ DUAL 2	DUAL 1
NICAM Stereo	Monó	MONÓ	Automatikus váltás
	Sztereó	MONO ⇔ STEREO
	Duál	+MONO 1 ——DUAL 2←	DUAL 1

E.SAVING PIP SOURCE DUAL POSITION P

Ezeket a lehetőségeket a távvezérlön található DUAL gombbal is beállíthatja.

Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba.

A hangerő automatikus beállítása

Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Autom. hangerő” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás ▶ Belépés ▶ Vissza

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TSXT : Ki Autom. hangerő : Ki Belső némítás : Be Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza

A belső némítás beállítása

Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítőt.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Belső némítás” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.
   Ha a „Belső némítás”, “Be” van kapcsolva, a hangmenüben csak a „Hangválasztás” (PIP-módban) funkció állítható.

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás □ Belépés □ Vissza

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némitás : Ki Hangválasztás : Be Visszaállítás Mozgatás Belépés Vissza

A kis képablak hangjának hallgatása

Amíg a PIP funkció aktív, hallgathatja az alkép műsorának hangját.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   Nyomja meg a ▲ vagy a ▼ gombot a „Hang” kiválasztásához, majd az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Hangválasztás” menüpontot, majd nyomja meg az ENTER gombot.
3. Az „Alkép” kiválasztásához nyomja meg a ▲ vagy a ▼ gombot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Főkép: A főkép hangjának hallgatására használható.
♦ Alkép: Az alkép hangjának hallgatására használható.

Akkor választhatja ezt a beállítást, ha a „PIP” „Be” állapotban van. (21. oldalon)

TV Hang Üzemmód : Egyedi Hangszinszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás Belépés Vissza

TV Üzemmód : Egyedi Hangszínszabályző SRS TS XT : Ki Autom. hangerő : Ki Belső némítás : Ki Hangválasztás : Főkép Visszaállítás : Alkép Mozgatás □Belépés ▶ Vissza

Hangbeállítások visszaállítása a gyári alapbeállításra

Bekapcsolt Játék mód mellett a Hangvisszaállítás funkció aktív. Ha a hangszínszabályzó beállítása után lép a Visszaállítás funkcióra, visszaáll a hangszínszabályzó gyári alapbeállítása.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Visszaállítás” menüpontot, majd nyomja meg az ENTER gombot.
3. A kilépéshez nyomja meg az EXIT gombot.
   Akkor választhatja ezt a beállítást, ha a „Játék mód” „Be” állapotban van.

TV Hang Üzemmód : Egyedi Hangszínszabályzó SRS TS XT : Ki Autom. hangerő : Ki Belső némitás : Ki Hangválasztás : Főkép Visszaállítás Mozgatás □Belépés ▷ Vissza

Az aktuális idő beállítása és megjelenítése

Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „ldő” menüpontot, majd nyomja meg az ENTER gombot.
3. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az ENTER gombot.

Következőhöz...	Gomb
Az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc” lépés	◀ a vagy a ▶ gomb
Az „Hónap”, „Dátum”, „Év”, „Óra”, vagy a „Perc” beállítása	▲ a vagy a ▼ gomb
Nyomja meg az ENTER gombot.

TV Plug & Play Nyelv : Magyar Idő Jaték mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok Mozgatás □ Belépés □ Vissza

TV Orabeállítás Hónap 00 Dátum 00 Év Óra Perc 00 00 Mozgatás Beállítás Vissza

1. A kilépéshez nyomja meg az EXIT gombot.

Ne húzza ki a tápkábelt a fali aljzatból, mert az órát újból be kell állítania.

A távvezéről található számgombok segítségével is beállíthatja az évet, a hónapot, a dátumot, az órát és a percet.

Az automatikus kikapcsolás beállítása

Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „ldő” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „Auto kikapcs.” menüpontot, majd nyomja meg az ENTER gombot.
4. Nyomja meg annyiszor a ▲ vagy a ▼ gombot, míg meg nem jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180). Nyomja meg az ENTER gombot.
5. A kilépéshez nyomja meg az EXIT gombot.
   Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.

TV Plug & Play Nyely : Magyar Idő Jaték mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok ♦ Mozgatás □ Belépés ➢ Vissza

TV Órabeállítás : 00 : 00 Auto kikapcs. : Ki 1. időzítő : 30 2. időzítő : 60 3. időzítő : 90 120 150 180 Mozgatás Belépés Vissza

A televízió automatikus be- és kikapcsolása

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „1. időzítő”, a „2. időzítő” vagy a „3. időzítő” menüpontot, majd nyomja meg az ENTER gombot.
4. Az „Óra” beállításához nyomja meg a ▲ vagy a ▼ gombot, majd a ▶ gombbal lépjen a következő pontra.
   A többi elemet is a fenti módszerrel adhatja meg.

	Bekapcsolva vagy Inaktivált	Nyomja meg a ▲ vagy a ▼ gombot
Ismétlés	Választható: Egyszer, Minden nap. Hétfő-péntek, Hétfő-szombat, Szombat-vasárnap	Nyomja meg a ▲ vagy a ▼ gombot
Hangerő	Állítható 0~100 között	Nyomja meg a ▲ vagy a ▼ gombot
Program	Állítható Program között	Nyomja meg a ▲ vagy a ▼ gombot

TV Beállítás Plug & Play Nyelv : Magyar Idő Jaték mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok Mozgatás ▶ Belépés ▶ Vissza

TV 1. időzítő Bekapcsolási idő 00 : 00 Inaktivált Kikapcsolási idő 00 : 00 Inaktivált Ismétlés Egyszer Hangerő 10 Program 1 Mozgatás Beállítás Vissza

A beállítás befejezése után a RETURN gomb megnyomásával térhet vissza a korábbi képernyőhöz.

• Az aktuális idő az INFO gomb megnyomására mindig megjelenik.

• A távvezérlőn található számgombok segítségével közvetlenül beállíthatja az órát, a percet és a csatornát.

• A kilépéshez nyomja meg az EXIT gombot.

A nyelv kiválasztása

A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és utasítások.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Nyelv” menüpontot, majd nyomja meg az ENTER gombot.

3. A ▲ vagy a ▼ gombbal válassza ki a kívánt nyelvet. Nyomja meg az ENTER gombot.
   21 nyelvböl választhat.

4. A kilépéshez nyomja meg az EXIT gombot.

TV Plug & Play Nyelv : Magyar Idő Jaték mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok ♦ Mozgatás □ Belépés ▷ Vissza

TV Beállítás Plug & Play Nyelv Idő Jaték mód Kék képernyő Dallam PC További menüpontok Magyar Polski Русский Български Türkçe Norsk Mozgatás Belépés Vissza

Játékmód használata

PlayStation™ vagy Xbox™ jellegű játékokra csatlakozva a játékmenű segítségével valószerűbb élményre tehet szert.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Játék mód” menüpontot, majd nyomja meg az ENTER gombot.

3. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

Ha lecsatlakozik a játékról, és másik külső eszközre szeretne váltani, törölje a játék mód beállítását a képmenüből.

Ha a TV menü Játék módban jeleníti meg, a képernyőkép enyhén megremeg.

A Játék mód TV üzemmódban nem elérhető.

Bekapcsolt Játék mód mellett:

- A Kép és a Hang mód automatikusan Egyedi opcióra vált, és a felhasználó nem módosíthatja a módbeállítást.

- Az Audió menü Hang módja inaktív lesz. Állítsa be a hangot a hangszínszabályzóval.

- A Hangvisszaállítás funkció aktiválódik. Ha a hangszínszabályzó beállítása után lép a Visszaállítás funkcióra, visszaáll a hangszínszabályzó gyári alapbeállítása.

TV Beállítás Plug & Play Nyelv :Magyar Idő Játék mód :Ki Kék képernyő :Ki Dallam :Ki PC További menüpontok Mozgatás ▶Belépés ▶Vissza

TV Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Be Dallam : Ki PC További menüpontok Mozgatás □ Belépés ▶ Vissza

A Kék képernyő mód beállítása, Dallam választása

Kék képernyő:

Ha a készülék nem fogad jeleket, vagy ha a fogadott jelek igen gyengék, akkor a zajos háttérkép helyett automatikusan egy kék képernyő jelenik meg.

Ha azonban továbbra is a gyenge minőségű képet szeretné nézni, akkor a „Kék képernyő” módot állítsa „Ki” állásba.

Dallam:

Beállíthatja, hogy a TV-készülék be- és kikapcsoláskor dallamot játsszon.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kék képernyő” vagy a „Dallam” menüpontot. Nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Plug & Play Nyelv : Magyar Idő Jaték mód : Ki Kék képernyő : Off Dallam : Ki PC További menüpontok Mozgatás ▶ Belépés ▶ Vissza

TV Plug & Play Nyeiv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Be PC További menüpontok Mozgatás ▶ Belépés ▶ Vissza

TV Plug & Play Nyeiv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : PC További menüpontok Alacsony Közepes Magas Mozgatás □ Belépés □ Vissza

A PC házimozi beállítása

Jobb minőségű képet nézhet, ha a beállításokat PC üzemmódban konfigurálja.

Ha bekapcsolja a PC házimozi funkciót, konfigurálható a DNle és a Részletbeállítások (ha a Kép mód beállítása Normál vagy Film) ugyanúgy, mint PC módban.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza a „PC házimozi” menüpontot. Nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza a „Be” vagy „Ki” állapotot. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.
   Ez a funkció csak a PC módban használható.

TV Beállítás További menúpontok PC házímozi : Ki Energiagazd. : Ki HDMI feketeszint : Normál PIP : Ki Mozgatás Belépés Vissza

TV Beállítás További menüpontok PC házímozi : Ki Energiagazd. : Be HDMI feketeszint : Normál PIP : Ki Mozgatás Belépés Vissza

Az Energy Saving (Energiatakarékosság) funkció használata

A funkció úgy szabályozza a TV-képernyő fényerejét, hogy az energiafelhasználás minimális legyen. Éjszakai TV-nézéskor az Energiagazd." menü állapotát állítsa „Magas” fokozatra, ezzel csökkenti a szemet érő sugárzást és az energiafogyasztást.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Energiagazd.” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a kívánt beállítást (Ki, Alacsony, Közepes, Magas, Auto.). Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Beállítás További menüpontok PC hazimózi :Ki Energiagazd. :Ki HDMI fekteszint : Normal PIP Mozgatás Belépés Vissza

Beállítás További menüpontok PC hazimozzi :Ki Energiagazd. :Ki HDMI fekéteszint : PIP Alacsony Közepes Magas Auto. Mozgatás Belépés Vissza

Forrás kiválasztása

Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER gombot.
2. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az ENTER gombot.

Amennyiben nincs külső eszköz a készülékéhez csatlakoztatva, a forráslistában csak a „TV”, „1. Külső”, „2. Külső” és a „Forráslista“ van aktiválva. Az „AV”, „S-Video”, „Komponens”, „PC”, „HDMI1”, „HDMI2”, csak akkor van aktiválva, ha készüléket csatlakoztatott hozzájuk.

1. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt.

Nyomja meg az ENTER gombot.

A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető források között. A TV mód a távirányító TV gombja, a számgombok (0\~9), és a P∅/∅ gomb segítségével is kiválasztható. A SOURCE (Forrás) gombbal azonban nem.

TV Bemenet Forráslista : TV Névszerkesztés Mozgatás Belépés Vissza

TV Forráslista TV 1. Kúlső : ---- 2. Kúlső : ---- AV : ---- S-Video : ---- Komponens : ---- PC : ---- HDMI1 : ---- HDMI2 : ---- Mozgatás Belépés Vissza

TV CH LIST SLEEP HDMI P

A bemeneti forrásnevek szerkesztése

A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A „Bemenet” menüpont kiválasztásához nyomja meg az ENTER gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Névszerkesztés” menüpontot, majd nyomja meg az ENTER gombot.
3. A szerkeszteni kívánt eszközt az ▲ vagy a ▼ gombbal választhatja ki. Nyomja meg az ENTER gombot.
4. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt. Nyomja meg az ENTER gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

TV Bemenet Forráslista : TV Névszerkesztés Mozgatás Belépés Vissza

TV Névszerkesztés 1. Külő 2. Külő AV S-Video Komponens PC HDMI1 HDMI2 Videomagnó DVD D-VHS Kabelvevő egység HD-veő egység Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Műholdvevő Pozgatás Bellepés Vissza

Teletext dekóder

A TV-csatornák többsége olyan írott információkat tartalmazó „teletext” oldalakat hordoz, mint például:

◆ Televízióműsorok időpontjai
♦ Közérdekű közlemények és időjárás-jelentés
♦ Sporteredmények

◆ Feliratok nagyothallók számára.

A teletext oldalak hat kategóriába soroltak.

A B C D E F

Betűjel	Tartalom
A	A kiválasztott oldalszám.
B	A műsorszóró állomás azonosítója.
C	Az aktuális oldalszám vagy a keresés állapota.
D	A dátum és az idő.
E	A szöveg.
F	Állapotinformáció.

A teletext információ megjelenítése

Ha a jelvétel megfelelő, akkor a teletext-információkat bármikor megjelenítheti. Egyébként:

◆ az információ hiányos lehet.
◆ Előfordulhat, hogy néhány oldal nem jelenik meg.
A teletext mód aktiválása és a tartalomjegyzék-oldal megjelenítése:

1. A P ⬇ (≡1) vagy a P ⬇ (≡3) gombbal válassza ki a teletext szolgáltatást nyújtó csatornát.
2. A TTX/MIX (☐/☐) gomb megnyomásával aktiválja a teletext módot.

Megjelenik a tartalom oldal. Ez a MENU (☒1) gomb megnyomásával bármikor ismét előhívható.

1. Nyomja meg ismét a TTX/MIX (☐/☐) gombot.

Az aktuális adás a képernyőn a „Teletext”, „Double” (Kettős), és „Mix” módban jelenik meg.

1. A TV gomb megnyomásával léphet ki a szöveges megjelenítési módból.

Ha a szöveg megtekintésekor töredezett karaktereket lát, akkor ellenőrizze, hogy a szöveg nyelve egyezik-e a „Beállítás” menüben megadott nyelvel. Ha a nyelv beállítása eltér, válassza a szöveg nyelvének megfelelő nyelvet a „Beállítás” menüben.

TV CH LIST SLEEP HDMI + MUTE - MENU ENTER RETURN INFO TTX/MIX PMODE SJ.MODE P.SIZE E.SAVING RIP SPACE

Adott teletext-oldal kiválasztása

Az oldalszám közvetlen megadásához nyomja meg a távirányító megfelelő számgombjait:

1. A tartalomjegyzékben szereplő háromjegyű oldalszám megadásához nyomja meg a távirányító megfelelő számgombjait.
2. Ha a kiválasztott oldalhoz másodlagos oldalak tartoznak, azok sorban jelennek meg. Ha képernyőt szeretné kimerevíteni egy adott oldalon, akkor nyomja meg PIP (☒) gombot. A folytatáshoz nyomja meg újra a PIP (☒) gombot.
3. A különféle megjelenítési módok választása:

Ennek megjelenítéséhez...	Nyomja meg...
A teletext-információk és a normál műsor	TTX/MIX (☐/☐)
Rejtett szöveg (például vetélkedők válaszai)	INFO (☐?)
A normál képernyő	INFO (☐?)
Egy másodlagos oldal a négjyegyű számával megadva	PRE-CH (☐)
A következő oldal	P ☑ (☐)
Az előző oldala	P ☑ (☐)
Duplaméretű betűket:• A képernyő felső felén• A képernyő alsó felén	POSITION (☐)• Egyszer• Kétszer• Háromszor
A normál képernyő

1 2 3 4 5 6 7 8 9 PRE-CH TV CHLED SLEEP HDMI P MUTE - MENU EXIT ENTER REF INFO TTX/MIX P.MODE S.AMODE STILL P.SICE E.SAVING PIP SOURCE DUAL SE POSITION P HI

Fastext használat teletext-oldal kiválasztásához

A teletext oldalain található különféle témakörök színkódoltak, és kiválaszthatók a távirányító színes gombjaival.

1. A TTX/MIX (☐/☐) gomb megnyomásával jelenítse meg a teletext tartalomjegyzékét.
2. Nyomja meg a választani kívánt témakörnek megfelelő színes gombot (a választható témakörök az állapot-információs sorban láthatók).
3. Az előző oldal megjelenítéséhez nyomja meg a piros gombot. A következő oldal megjelenítéséhez nyomja meg a zöld gombot.
4. A TV gomb megnyomásával léphet ki a szöveges megjelenítési módból.

RETURN INFO TTX/MIX PMODE S.MOC P.SIZE PMODE S.MODE STILL P.SIZE S.AVING IP SOURCE TV CH EEP HDMI P

A (Windows XP alapú) számítógépes szoftver beállítása

Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.)

1. Először kattintson a Windows Start menüjén a „Vezérlőpult” parancsra.

2. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák” kategóriát. Ekkor az ablak tartalma megváltozik.

3. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés” ikonra. Ekkor megjelenik a Megjelenítés tulajdonságai párbeszédablak.

4. A párbeszédpanelen kattintással válassza a „Beállítások” lapfület. A méret (felbontás) helyes beállítása: optimálisan 1360 X 768. Ha a függőleges frekvencia választható a képernyőbeállítások párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az “OK” gombra, és lépjen ki a párbeszédpanelből.

Képernyőmódok

A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk. (A támogatás határain belül minden felbontás támogatott)

D-Sub Bemenet

Mód	Felbontás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (Hz)	Képpontfrissítés gyakorisága (MHz)	Szink. polaritás (V/F)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
	640×480	31,469	59,940	25,175	-/-
VESA	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	640×480	43,269	85,008	36,000	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	800×600	53,674	85,061	56,250	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,875	75,029	78,750	+/+
	1024×768	68,677	84,997	94,500	+/+
	1024×768	48,364	60,000	65,000	- / -
	1024×768	60,023	75,029	78,750	+/+
	1360×768	47,712	60,015	85,800	+/+
	1152×864	53,783	59,959	81,750	-/+
VESAGTF	640×480	35,000	70,000	28,560	-/+
	800×600	43,750	70,000	45,500	-/+
	1024×768	57,672	72,000	78,434	-/-

HDMI/DVI Bemenet

Mód	Felbontás	Vizszintes frekvencia (kHz)	Függöleges frekvencia (Hz)	Képpontfrissítés gyakorisága (MHz)	Szink. polaritás (V/F)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
	640×480	31,469	59,940	25,175	-/-
VESA	800×600	37,879	60,317	40,000	+/+
	1024×768	48,364	60,000	65,000	-/-
	1360×768	47,712	60,015	85,800	+/+

A sorváltós módot a rendszer nem támogatja.
Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet.

Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja.

A számítógép beállítása

A kép durva- és finomhangolása (képzár):

A képminőség szabályozás lényege, hogy megszüntesse, vagy csökkentse a zavaró képhatásokat.

Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást.

A zavar csökkentése után igazítsa újra a képet úgy, hogy az a képernyő közepére illeszkedjen.

1. Beállítás: A SOURCE gomb megnyomásával válassza ki a PC-üzemmódot.
2. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „PC” menüpontot, majd nyomja meg az ENTER gombot.
4. A „Képzár” menüpont kiválasztásához nyomja meg az ENTER gombot.
5. A ▲ vagy a ▼ gombbal válassza ki a „Durva” vagy a „Finom” beállítást, majd nyomja meg az ENTER gombot.

6. A kilépéshez nyomja meg az EXIT gombot.

7. A ◀ vagy a ▶ gombbal állítsa be a képminőséget. Nyomja meg az ENTER gombot.

TV PC Képzár Helyzet Autom. beállítás Kép visszaáll. Mozgatás Belépés Vissza

TV Képzár Durva Finom 50 50 Mozgatás Belépés Vissza

A kép pozíciójának módosítása:

Módosítsa a PC-képernyő helyzetét, ha az nem illeszkedik a TV-képernyőre.

1. Végezze el a „A kép durva- és finomhangolása (képzár)” című rész 1-3. lépését.
2. A ▲ vagy a ▼ gombbal válassza ki a „Helyzet” menüpontot, majd nyomja meg az ENTER gombot.
3. A ▲ vagy a ▼ gombbal állítsa be a kép függőleges pozícióját. A ◀ vagy a ▶ gombbal állítsa be a kép vízszintes pozícióját. Nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Helyzet Mozgatás Belépés Vissza

A PC képernyő automatikus beállítása (Autom. beállítás):

Az automatikus beállítás segítségével a készülék PC képernyője önmagát állítja be, a bejövő videojel alapján. A finom, durva és a helyzet funkció értékei automatikusan beállítottak.

1. Végezze el a „A kép durva- és finomhangolása (képzár)” című rész 1-3. lépését.
2. A ▲ vagy a ▼ gombbal válassza ki az „Autom. beállítás” menüpontot, majd nyomja meg az ENTER gombot.
3. A kilépéshez nyomja meg az EXIT gombot.

TV PC Képzár Helyzet Autom. beállítás Kép visszaáll. Mozgatás Belépés Vissza

A képbeállítások inicializálása (Képvisszaállítás)

Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel.

1. Végezze el a „A kép durva- és finomhangolása (képzár)” című rész 1-3. lépését.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kép visszaáll.” menüpontot, majd nyomja meg az ENTER gombot.
3. A kilépéshez nyomja meg az EXIT gombot.

TV PC Képzár Helyzet Autom. beállítás Kép visszaáll. Mozgatás Belépés Vissza

A fali konzol felszerelése után egyszerűen állíthatja be a televízió helyzetét.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” opciót, majd nyomja meg az ENTER gombot.
2. A ▲ vagy ▼ gombbal válassza ki a „Fali konzol állítása” lehetőséget, majd nyomja meg az ENTER gombot.
3. Állítsa be a kívánt helyzetet a ▲,▼,◀ vagy ▶ gombokkal.
4. A kilépéshez nyomja meg az EXIT gombot.

Ha valamelyik nyílgombot akkor nyomja meg, amikor a televízió képernyője nem mutatja a képernyőmenüt, megjelenik a beállítási képernyő.

Kikapcsoláskor a televízió visszaáll az üzembe helyezés eredeti helyzetébe. Bekapcsoláskor a televízió felveszi a legutolsóként beállított és eltárolt helyzetet.

TV Plug & Play Nyelv : Magyar Idő Játék mód : Ki Kék képernyő : Ki Dallam : Ki PC További menüpontok Mozgatás ▼ Belépés ▶ Vissza

Beállítás További menüpontok PC házimozi : Ki Energiagazd. : Ki HDMI feketeszint : Alacsony Fali konzol állítása PIP : Ki Mozgatás Belépés Vissza

Fali konzol állítása 1. pozíció Középső 1 2 3 Beállítás INFO Középső - Kilépés

A távirányító gomb használata

Gomb	Művelet
	Fali konzol szögbeállítása	Billentés felfelé, billentés lefelé, mozgatás jobbra, mozgatás balra.
[IMAGE]	Visszaállítás	Visszavitel az üzembe helyezés eredeti helyzetébe.
	Helyzet tárolása és visszavitel a tárolt helyzetbe	3 helyzet megőrzése a vörös, zöld és sárga gombokkal. Visszavitel a megőrzött helyzetbe ezzel a 3 színes gombbal.

Az üzembe helyezéshez tanulmányozza a mellékelt Üzembe helyezési útmutatót.
A termék üzembe helyezéséhez és a fali konzol üzembe helyezéséhez és mozgatásához feltétlenül kérje ki egy arra szakosodott, üzembe helyezéssel foglalkozó vállalat véleményét.
Ezt az Üzembe helyezési útmutatót akkor használja, ha a fali konzolt a falra szereli fel. Ha a fali konzolt más felületre szereli fel, lépjen kapcsolatba a legközelebbi márkakereskedővel.

A Kensigton féle lopászár használata

A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják.

A zárat külön kell beszerezni. A zár kinézése és használatának módja – a gyártótól függően – eltérhet az ábrán láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további információt.

1. Helyezze a zárszerkezetet a TV Kensington zárának nyílásába (1. ábra), majd fordítással zárja be (2. ábra).
2. Csatlakoztassa a Kensington zár kábelét.
3. Erősítse a kensington zárat asztalhoz vagy nehéz tárgyhoz.

Kábel 2. ábra 1. ábra A Kensington zár elhelyezkedése a típustól függően változhat.

Hibaelhárítás: Mielőtt szakemberhez fordulna

Nincs kép vagy hang	Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba.Ellenőrizze, hogy megnyomta-e a készülék előoldalán található POWER gombokat.Ellenőrizze a kép kontraszt- és fényerő-beállítását.Ellenőrizze a hangerőt.
A kép normális, de nincs hang	Ellenőrizze a hangerőt.Ellenőrizze, hogy a távirányító MUTE gombját nem nyomta-e meg.Ellenőrizze, hogy a „Belső némítás” funkció ki van-e kapcsolva.
Nincs kép, vagy csak fekete-fehér kép van	Színbeállítások módosítása.Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően működik-e.
A hangot és a képet zavarja valami.	Próbálja azonosítani a televízió működését befolyásoló elektromos készüléket, és tegye azt távolabb.Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.
Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható	Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait.Ez a zavar beltéri antenna használata esetén gyakran fellép.
A távirányító nem megfelelően működik	Cserélje ki a távvezérlő elemeit.Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot).Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.
Az „Ellenőrizze a jelkábelt.” üzenet jelenik meg.	Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez, illetve a videoforrásokhoz csatlakoztatva.Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannak-e kapcsolva.
PC módban a „Nem támogatott üzemmód.” üzenet jelenik meg.	Ellenőrizze a videokártya maximális felbontását és frekvenciáját.Vesse össze ezeket az értékeket a megjelenítési mód adataival.

A TFT LCD panel 3 133 440 képpontból álló panelt használ, aminek előállítása magas szintű műszaki felkészültséget és felszereltséget igényel.

Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg. Ezek a képpontok a készülék teljesítményét nem befolyásolják.

Műszaki és környezeti jellemzők

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a műszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE26S8, LE32S8, LE37S8, LE40S8, LE46S8 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi műszaki jellemzőknek:

A modell neve	LE26S8	LE32S8	LE37S8
Képernyő mérete (képátló)	26 hüvelyk	32 hüvelyk	37 hüvelyk
Energiafelvétel	120 W	150 W	170 W
A PC felbontása	1360 x 768 60 Hz-nél	1360 x 768 60 Hz-nél	1360 x 768 60 Hz-nél
Hang
Kimenő	5W X 2	10W X 2	10W X 2
Méret (Sz x H x M)
Készülékház	743,8 X 80,0 X 447,4 mm	874,3 X 80,8 X 530,7 mm	1012,8 X 92,9 X 602,3 mm
Állvánnyal	743,8 X 232,0 X 506,5 mm	874,3 X 291,3 X 577,2 mm	1012,8 X 300,0 X 651,7 mm
Súly(állvánnyal)	10,5 kg	15 kg	20,5 kg
Környezeti feltételek
Üzemelési hőmérséklet	10 °C – 40 °C (50 °F - 104 °F)	10 °C – 40 °C (50 °F - 104 °F)	10 °C – 40 °C (50 °F - 104 °F)
Üzemelési páratartalom	10 % – 80 %, nem kondenzáló	10 % – 80 %, nem kondenzáló	10 % – 80 %, nem kondenzáló
Tárolási hőmérséklet	-20 °C – 45 °C (-4 °F - 113 °F)	-20 °C – 45 °C (-4 °F - 113 °F)	-20 °C – 45 °C (-4 °F - 113 °F)
Tárolási páratartalom	5 % – 95 %, nem kondenzáló	5 % – 95 %, nem kondenzáló	5 % – 95 %, nem kondenzáló

A modell neve	LE40S8	LE46S8
Képernyő mérete (képátló)	40 hüvelyk	46 hüvelyk
Fogyasztás	210 W	260 W
A PC felbontása	1360 x 768 60 Hz-nél	1360 x 768 60 Hz-nél
Hang
Kimenet	10W X 2	10W X 2
Méret (Sz x H x M)
Készülékház	1083,8 x 94,9 x 638,5 mm	1220,2 X 110,9 X 709,0 mm
Állvánnyal	1083,8 x 300,0 x 690,0 mm	1220,2 X 326,0 X 776,0 mm
Súly(állvánnyal)	21,5 kg	29,8 kg
Környezeti feltételek
Üzemi hömérseklet	10 °C – 40 °C (50 °F - 104 °F)	10 °C – 40 °C (50 °F - 104 °F)
Üzemi páratartalom	10 % – 80 %, nem kondenzáló	10 % – 80 %, nem kondenzáló
Tárolási hömérseklet	-20 °C – 45 °C (-4 °F - 113 °F)	-20 °C – 45 °C (-4 °F - 113 °F)
Tárolási páratartalom	5 % – 95 %, nem kondenzáló	5 % – 95 %, nem kondenzáló

Forgótalp (bal/jobb) (LE32S8, LE37S8, LE40S8, LE46S8)

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.
Ez a készülék a B osztályba tartozó digitális készülék.
A tápellátásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg.

Ez az oldal szándékosan üres.

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentáció szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészsékgárosodás, különítse ezt el a többi hulladéktól, és felelőségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

Kapcsolatfelvétel: SAMSUNG WORLD-WIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz.

Kontakt do SAMSUNG WORLD-WIDE
