MANUALE UTENTE LE26S81B SAMSUNG

Precauzioni da adottare quando si visualizza un'immagine fissa

Un'immagine fissa può causare danni permanenti allo schermo TV.

• Non visualizzare un'immagine fissa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione dell'immagine sullo schermo. Il fenomeno di ritenzione dell'immagine è anche noto come "bruciatura dello schermo". Per evitare il fenomeno di ritenzione dell'immagine, ridurre il grado di luminosità e di contrasto dello schermo quando si visualizza un'immagine fissa.
  Su un TV LCD, l'uso del formato 4:3 per un periodo prolongato può lasciare traccia dei bordi sulla parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.
• La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare la visualizzazione di immagini residue parziali. Per evitare questo problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini fisse.

Contenuto

◆ Elenco dei componenti....2
◆ Installazione del piedistallo ......2
◆ Installazione del Kit di montaggio a parete ......2
◆ Pannello di controllo....3
◆ Pannello dei collegamenti ....4
♦ Telecomando....7
◆ Installazione delle batterie nel telecomando .....8
◆ Accensione e spegnimento....8
◆ Attivazione della modalità Standby del televisore......8
◆ Plug & Play....9

IMPOSTAZIONE DEI CANALI

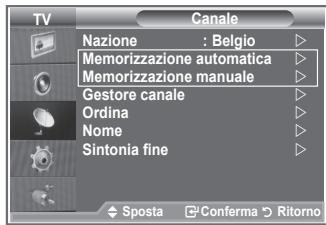

◆ Memorizzazione automatica dei canali ......10
◆ Memorizzazione manuale dei canali....11

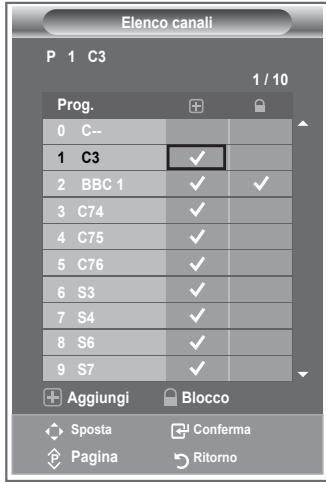

◆ Impostazione degli elenchi dei canali....12

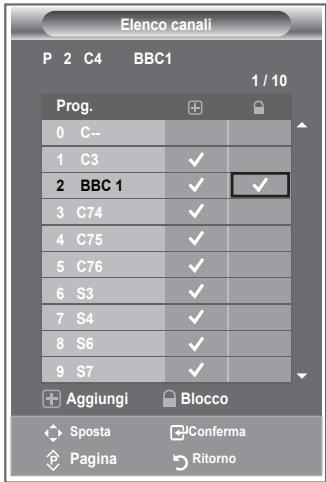

◆ Attivazione del Blocco canali....12

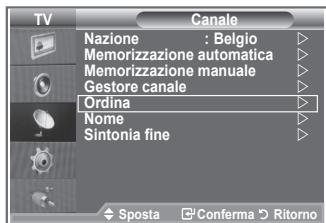

◆ Ordinamento dei canali memorizzati....13

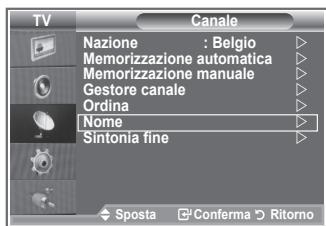

◆ Assegnazione di nomi ai canali....13

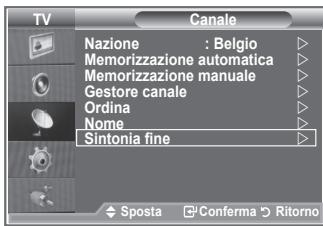

◆ Sintonia fine dei canali ....14

IMPOSTAZIONE DELL'IMMAGINE

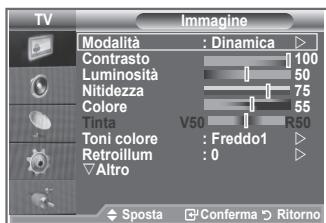

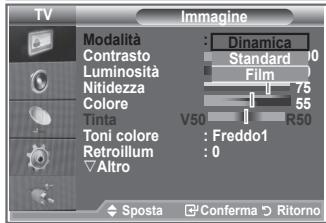

◆ Modifica dello standard dell'immagine .....14
◆ Regolazione dell'immagine personalizzata .....15

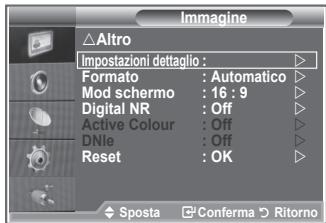

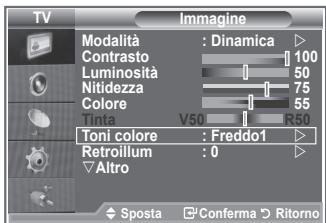

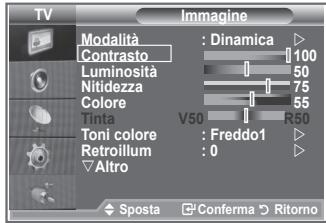

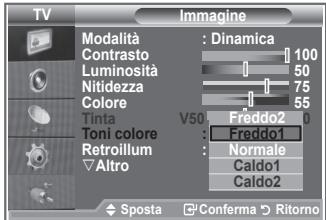

◆ Modifica del tono del colore .....15

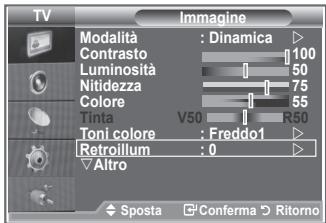

◆ Attivazione della retroilluminazione....16

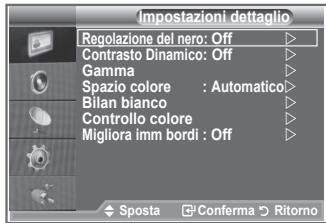

◆ Configurazione delle impostazioni dettagliate dell'immagine ....17

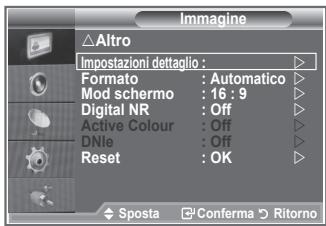

◆ Modifica delle dimensioni dell'immagine .....18
◆ Fermo immagine corrente....19

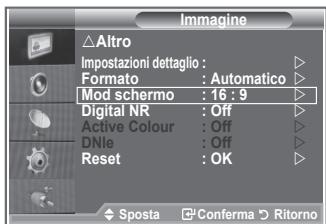

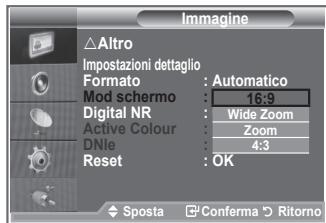

◆ Selezione della modalità schermo .....19

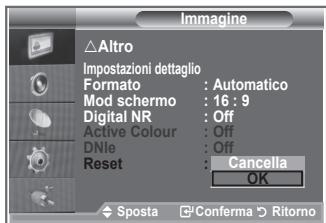

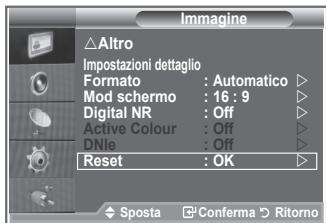

◆ Ripristino delle impostazioni predefinite dell'immagine ....19

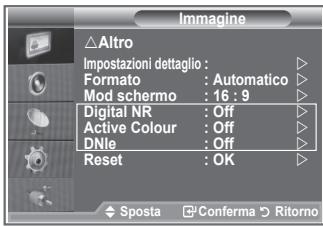

◆ Digital NR / Active Colour / DNle....20
◆ Visualizzazione in modalità PIP (Picture in Picture)......21
◆ Livello di nero HDMI....22

IMPOSTAZIONE DELL'AUDIO

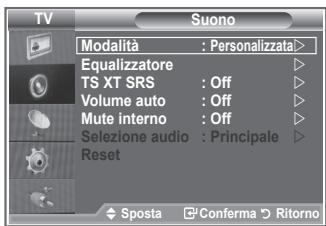

◆ Modifica dello standard audio .....22

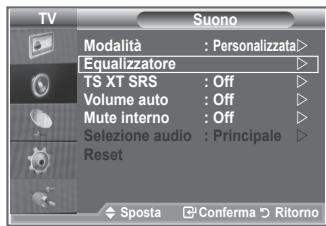

◆ Regolazione delle impostazioni audio....23

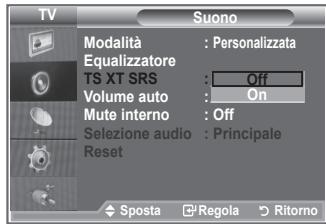

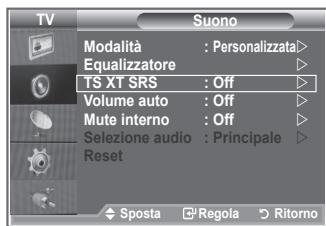

◆ Impostazione di TruSurround XT (TS XT SRS)...23
◆ Collegamento delle cuffie....24

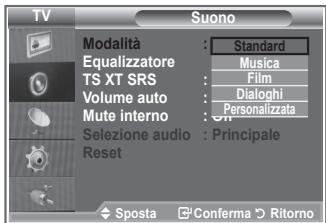

◆ Selezione della modalità audio .....24

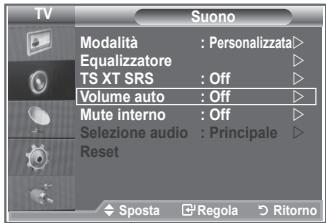

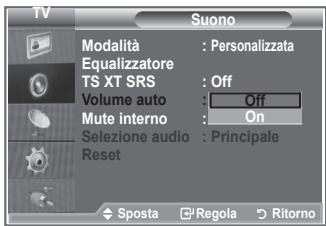

◆ Regolazione automatica del volume .....24

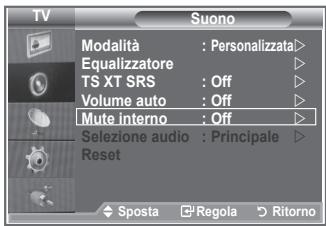

◆ Selezione di Mute interno....25

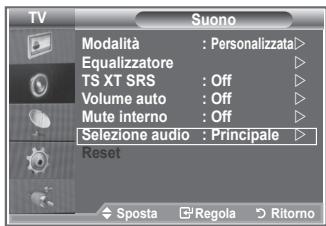

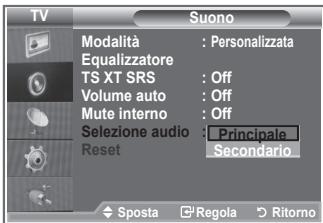

◆ Attivazione dell'audio dell'immagine secondaria.25

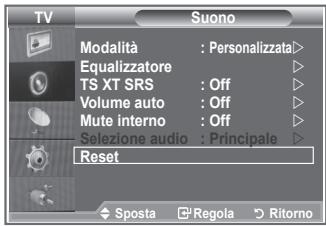

◆ Ripristino delle impostazioni audio predefinite ....26

IMPOSTAZIONE DELL'ORA

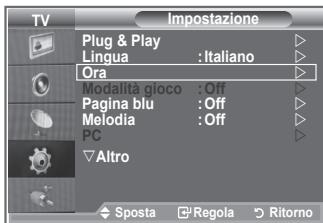

◆ Impostazione e visualizzazione dell'ora corrente....26

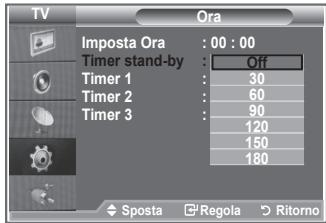

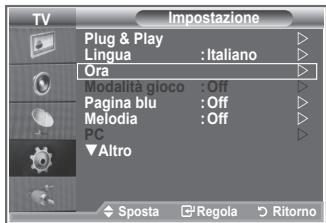

◆ Impostazione del timer di spegnimento......27

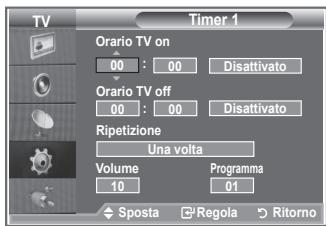

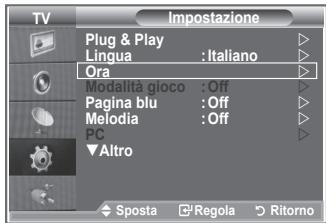

◆ Accensione e spegnimento automatico del televisore....27

DESCRIZIONE DELLE FUNZIONI

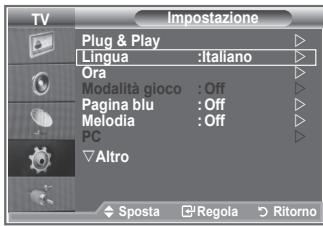

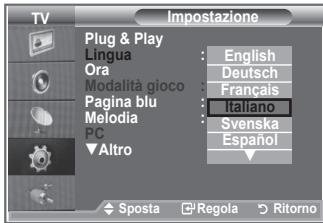

◆ Scelta della lingua....28

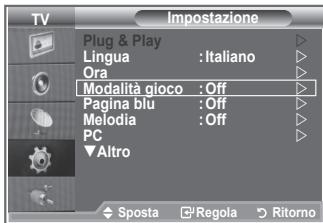

◆ Uso della modalità Gioco 28

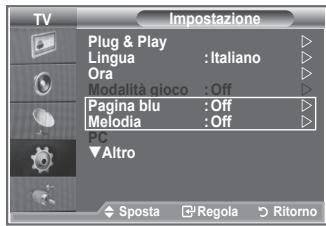

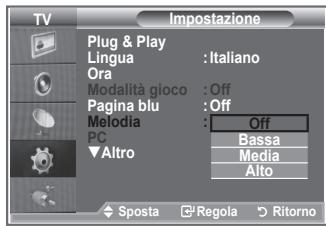

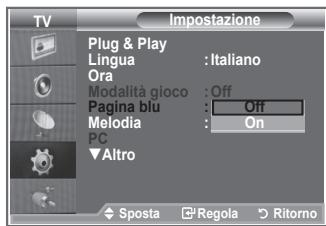

◆ Impostazione della modalità Pagina blu / Selezione della melodia ......29
◆ Impostazione di PC con sistema Home theater ..29

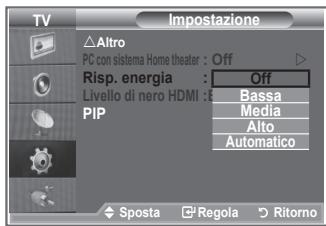

◆ Utilizzo della funzione Risp. energia .....30
◆ Selezione della sorgente....31

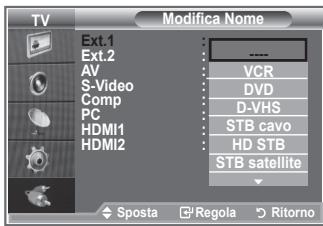

◆ Modifica dei nomi delle sorgenti di ingresso .....31

USO DELLA FUNZIONE TELETEXT

◆ Decoder Teletext ....32
◆ Visualizzazione delle informazioni Teletext ......32

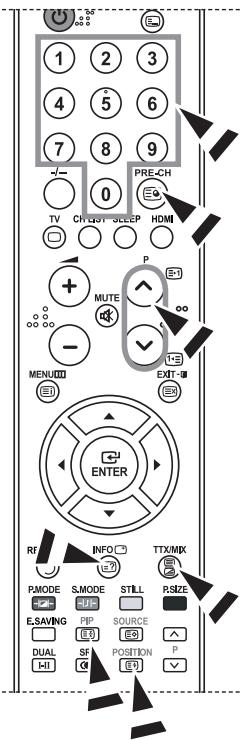

◆ Selezione di una pagina Teletext specifica .....33
◆ Utilizzo della modalità Fastext per selezionare una pagina Teletext....33

IMPOSTAZIONE DEL PC

◆ Impostazione del software del PC (basato su Windows XP)....34
◆ Modalità di visualizzazione....34
◆ Impostazione del PC....35

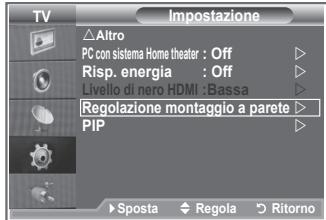

◆ Regolazione montaggio a parete (LE40S8, LE46S8) (kit venduto separatamente) ......36

CONSIGLI PER L'USO

◆ Uso del blocco Kensington antifurto......37
◆ Risoluzione dei problemi: Prima di contattare l'assistenza....37
◆ Specifiche tecniche e ambientali....38

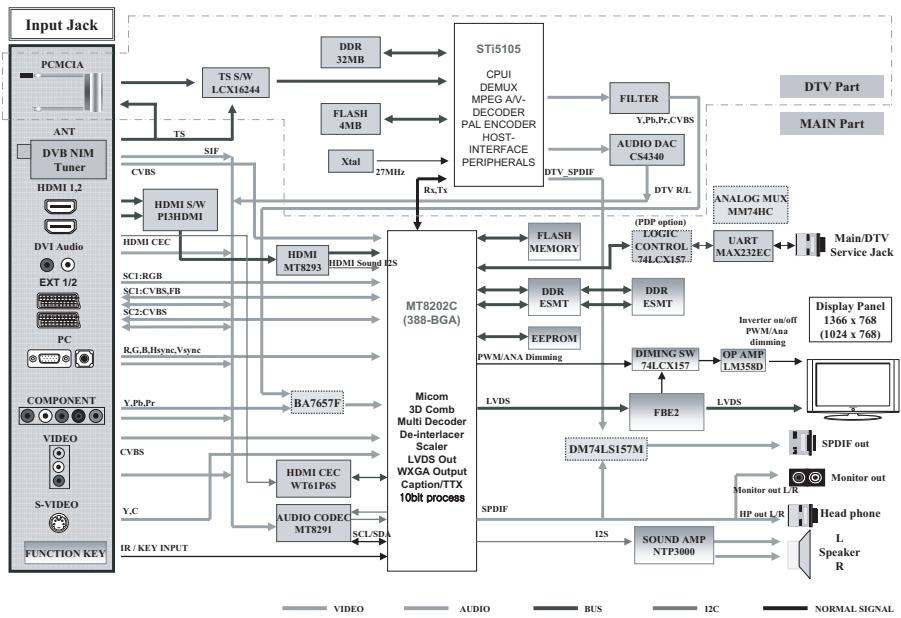

◆ Diagrammi a blocchi....39

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1

Simboli

Premere

Importante

Nota

Tasto One-Touch

Elenco dei componenti

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risulta mancante, contattare il rivenditore.

			M4 X L16
Telecomando e batterie (AAA x 2)	Cavo di alimentazione	Coprifondo	Vite del piedistallo X4	Piedistallo	Panno per la pulizia
• Manuale dell'utente	• Scheda di garanzia		• Guida alla sicurezza	• Schede di registrazione

➢ Scheda di garanzia/ Guida alla sicurezza / Schede di registrazione (Non disponibili in tutte le sedi)
In base al modello, il piedistallo e la relativa vite potrebbero non essere inclusi.

Installazione del piedistallo

1. Collocare il televisore a faccia in giù su un tavolo sopra un panno soffice o un cuscino.
2. Inserire il piedistallo nel foro sul fondo del televisore.
3. Inserire la vite nel foro indicato e serrarla.
   Il piedistallo viene installato per modelli con schermi da 40 pollici e oltre.

Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete.

Per informazioni dettagliate sull'installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell'utente.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti

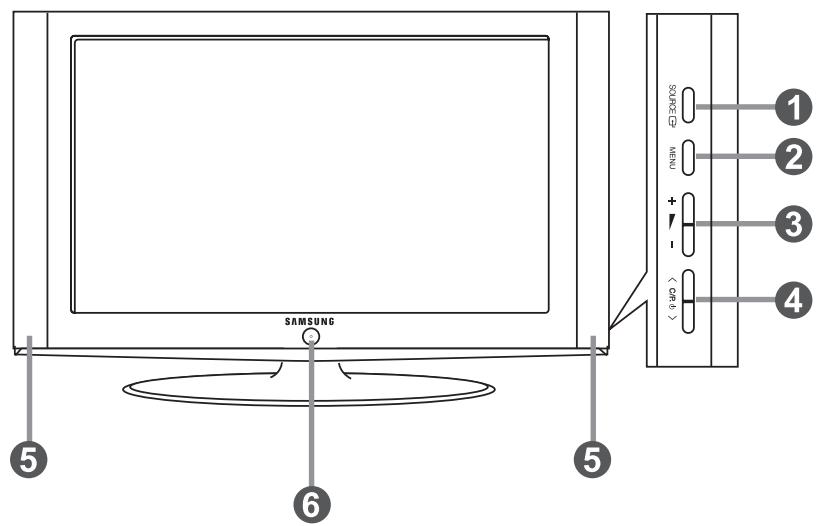

SAMSUNG 1 2 3 4 SAMSUNG NEW + - < > (4/8) 5 6

La forma e il colore del prodotto possono variare in base al modello.

1 SOURCE

Alterna tutte le sorgenti d'ingresso disponibili (TV, Est.1, Est.2, AV, S-Video, Comp., PC, HDMI1, HDMI2). Nel menu a video, utilizzare questo tasto come si usa il tasto ENTER del telecomando.

② MENU

Premere per visualizzare il menu a video con le funzioni del televisore.

③ + ▲ -

Premere per aumentare o diminuire il volume. Nel menu a video, utilizzare questi tasti + ▶ - così come si usano i tasti ◀ e ▶ del telecomando.

4 < C/P. ⊙ >

Premere per cambiare canale.

Nel menu a video, utilizzare questi tasti < C/P. ⊕ > così come si usano i tasti ▲ e ▼ del telecomando.

(I tasti dei canali consentono di accendere il televisore senza usare il telecomando.)

⑤ Altoparlanti

6 (Alimentazione)

Premere per accendere e spegnere il televisore.

Indicatore di alimentazione

Lampeggia e si spegne quando l'alimentazione è attivata, e si accende in modalità standby.

Sensore del telecomando

Puntare il telecomando in direzione di questo punto sul televisore.

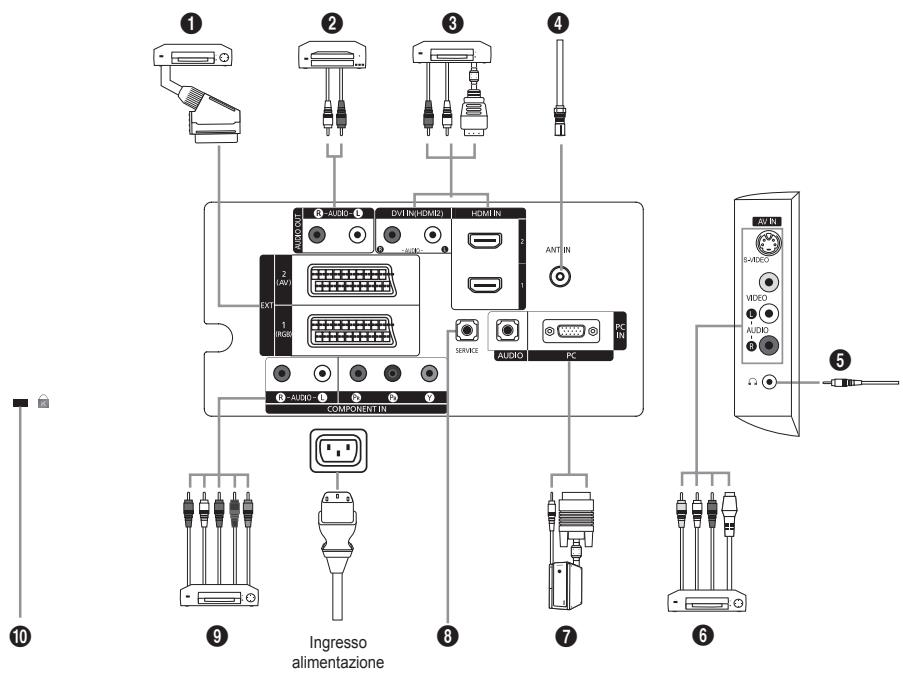

Quando si collega un dispositivo esterno al televisore, assicurarsi che l'alimentazione dell'unità sia scollegata.
Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

① Collegamento di un Set-Top Box, VCR o DVD

Connettore	Ingresso			Uscita
	Video	Audio (L/R)	RGB	Video + Audio (L/R)
EXT 1	O	O	O	solo TV
EXT 2	O	O		Uscita da scegliere.

- Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

② Collegamento AUDIO

- Collegare i cavi audio RCA a "R - AUDIO – L" sul retro dell'apparecchiatura e le altre estremità ai connettori audio corrispondenti dell'amplificatore o dell'impianto DVD Home Theater.

③ HDMI IN 1, HDMI IN 2

• Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD).
• Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.

Che cosa significa HDMI?

• "High Definition Multimedia interface" permette la trasmissione di dati video digitali ad alta definizione e audio digitale a canali multipli (5. 1 canali).
• Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito). La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codifica HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

DVI IN (HDMI IN 2) (AUDIO R/L)

• Quando si collega questo prodotto attraverso HDMI o DVI a un Set Top Box, un lettore DVD, una console di gioco ecc., verificare che sia stato impostato a una modalità di uscita video compatibile come mostrato nella tabella sottostante. In caso contrario, possono verificarsi distorsioni, interruzioni o assenza di immagine.
• La connessione tramite cavo HDMI/DVI può essere effettuata solo utilizzando il terminale HDMI IN 2.

Utilizzare il cavo DVI-HDMI o una prolunga DVI-HDMI per il collegamento e il terminale “R - AUDIO – L” su DVI per l’uscita audio.
Modalità supportate per HDMI/DVI e Component

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Component	O	O	O	O	O	O

④ Collegamento a un'antenna aerea o a una rete televisiva via cavo

Per visualizzare correttamente i canali televisivi, è necessario che l'apparecchio televisivo riceva il segnale da una delle seguenti fonti:

- Un'antenna esterna / Una rete televisiva via cavo / Una rete satellitare.

⑥ Collegamenti di dispositivi A/V esterni

• Collegare il cavo RCA o S-VIDEO a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.
• Collegare i cavi audio RCA a "R - AUDIO - L" sul retro dell'apparecchiatura e gli altri terminali ai corrispondenti connettori di uscita audio sul dispositivo A/V.
• La cuffia può essere collegata all'uscita predefinita (⑤) sul retro dell'apparecchio. Quando la cuffia è collegata, gli altoparlanti incorporati sono disattivati.

⑦ Collegamento PC

• Collegare il cavo D- Sub (opzionale) a "PC (PC IN)" sul retro dell'apparecchiatura e alla scheda video del computer.
• Collegare il cavo audio stereo (opzionale) a “AUDIO (PC IN)” sul retro dell'apparecchiatura e all'uscita “Audio Out” della scheda audio del computer.

8 SERVICE

- Collegamento di servizio per tecnici dell'assistenza qualificati.

⑨ Collegamento dei componenti (DTV/DVD)

• Collegare i cavi video component (opzionali) al connettore del componente ("PR", "PB", "Y") sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita video del DTV o DVD.
• Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il DTV (o DVD) al rispettivo connettore ("PR", "PB", "Y") sull'apparecchiatura.
• I connettori PR, PB e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr.
• Collegare i cavi audio RCA (opzionali) a "R - AUDIO - L" sul retro dell'apparecchiatura e ai corrispondenti connettori di uscita audio sul DTV o DVD.
• Questo TV LCD visualizza la risoluzione dell'immagine ottimale in modalità 720p.
• Questo TV LCD visualizza la risoluzione dell'immagine massima in modalità 1080i.

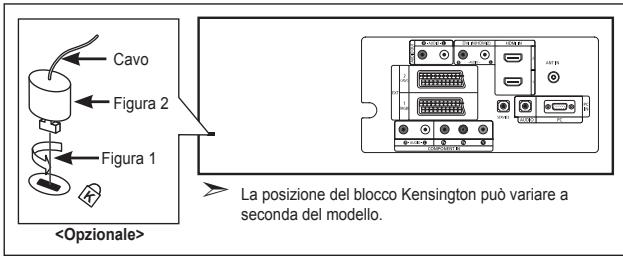

⑩ Blocco Kensington

• Il blocco Kensington (opzionale) è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico.
• Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il prodotto.
• La posizione del blocco Kensington può variare a seconda del modello.

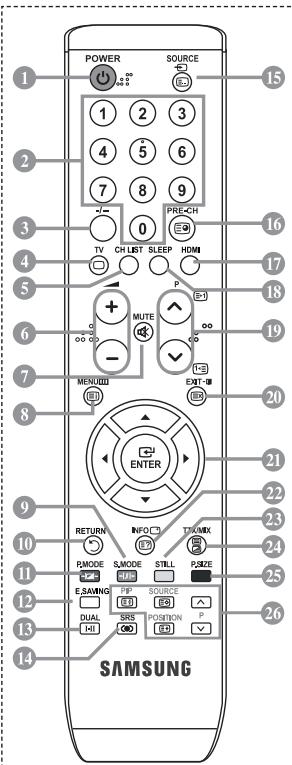

Telecomando

① Tasto di standby del televisore
② Tasti numerici per selezionare direttamente i canali
③ Selezione dei canali memorizzati con una/due cifre
4 Seleziona direttamente la modalità TV
⑤ Visualizza il Gestore canale.
6 ⊕ Aumento del volume ⊖ Diminuzione del volume
⑦ Disattivazione temporanea dell'audio
⑧ Visualizzazione menu e conferma modifica
⑨ Selezione della modalità audio
⑩ Ritorna al menu precedente.
⑪ Selezione effetti immagine
12 Regola la luminosità dello schermo per risparmiare energia.
13 Selezione degli effetti audio
14 Selezione SRS TS XT
15 Selezione della sorgente disponibile
16 Canale precedente
17 Seleziona direttamente la modalità HDMI.
18 Spegnimento automatico
19 P: Canale successivo P: Canale precedente
20 Uscita dall'OSD

21 Controlla il cursore nel menu
22 Consente di vedere le informazioni sull'emittente corrente
23 Fermo immagine
25 Selezione della dimensione dell'immagine
26 PIP: On/Off PIP (Picture-In-Picture) SOURCE: Selezione della sorgente di ingresso

POSITION: Selezione della posizione PIP

P ▲: Canale successivo

P ▼: Canale precedente

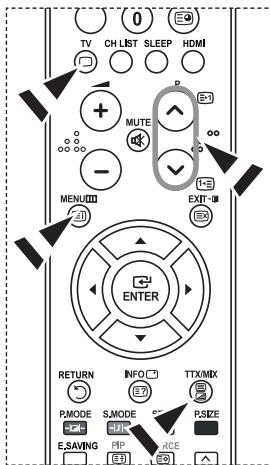

Funzioni Teletext

4 Esce dallo schermo Teletext
8 Indice Teletext
15 Selezione modalità Teletext (LIST/FLOF)
16 Pagina secondaria Teletext
19 P: Pagina successiva Teletext P: Pagina precedente Teletext
20 Annulla Teletext
22 Mostra Teletext
24 Seleziona alternativamente le modalità Teletext, Double (Doppia) o Mix.

9 11 23 25 Selezione argomento Fastext
26 PIP: Mantieni Teletext
26 SOURCE: Memorizza Teletext
26 POSITION: Selezione formato Teletext

POWER SOURCE 1 2 3 4 5 6 7 8 9 PRE-CH TV CH LIST SLEEP HDMI P MUTE 0 - MENU EXIT 20 ENTER 21 RETURN INFO TX/MIX 22 PANODE SMODE STILL SIDE E.SAVING PIP SOURCE DUAL SRS POSITION P HI HI HI SAMSUNG

Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti di accensione, di selezione dei canali, di regolazione del volume.

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.
2. Installare le due batterie AAA.

Fare corrispondere i poli “+” e “-” delle batterie con lo schema riportato all'interno del vano.
3. Riposizionare il coperchio.
Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un luogo asciutto e fresco. Il telecomando può essere usato fino a una distanza di 7 metri dal televisore. (Considerando un uso tipico del televisore, le batterie durano circa un anno.)
Se il telecomando non funziona, effettuare il seguente controllo:

1. Il televisore è acceso?
2. I poli - e + delle batterie sono invertiti?
3. Le batterie sono esaurite?
4. Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?
5. È presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Accensione e spegnimento

La spina di alimentazione è collegata al pannello posteriore del televisore.

1. Inserire la spina in una presa appropriata.

L'indicatore di standby sul pannello anteriore del dispositivo si accende.

1. Premere il tasto sul pannello anteriore.

Per accendere il televisore, è anche possibile premere il tasto POWER ^○ o TV del telecomando.
All'accensione, l'ultimo canale che si stava guardando prima di spegnere il televisore verrà riselezionato automaticamente.

1. Premere i tasti numerici (0\~9) o il tasto canale precedente/successivo (⊗/⊗) sul telecomando, oppure i tasti < C/P. ⊕ > a destra del dispositivo.

Quando si accende il televisore per la prima volta, viene chiesto di scegliere la lingua dei menu.

1. Per spegnere il televisore, premere nuovamente il tasto POWER ^ⓧ .

Attivazione della modalità Standby del televisore

La modalità Standby del televisore consente di ridurre il consumo di corrente. La modalità Standby è particolarmente utile quando si desidera disattivare temporaneamente il televisore, ad esempio durante i pasti.

1. Premere il tasto POWER Ⓧ del telecomando.

Lo schermo si spegne e l'indicatore rosso di standby si accende sul pannello anteriore del dispositivo.

1. Per riaccendere il televisore, è sufficiente premere nuovamente POWER ^♂ , i tasti numerici (0\~9), il tasto TV o il tasto canale precedente/successivo ( ^♂ / ^♀ ).

Non lasciare il televisore in modalità standby per periodi di tempo prolungati, ad esempio quando si è in vacanza. Si consiglia di scollegare l'apparecchio dal cavo di alimentazione e dall'antenna.

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in sequenza. Sono disponibili le seguenti impostazioni.

1. Premere il tasto POWER ^ⓧ del telecomando.
   Viene visualizzato il messaggio "Start Plug & Play" con "OK" selezionato.

2. Selezionare la lingua desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER per confermare la selezione.

3. Premere il tasto ◀ o ▶ per selezionare “Negozio” o “Casa”, quindi premere il tasto ENTER.

Si consiglia di impostare la modalità TV o Casa per ottenere la migliore qualità d'immagine in un ambiente domestico.
La modalità Negozio è da utilizzare solo nei punti vendita.
Se l'unità è accidentalmente impostata sulla modalità Negozio e si desidera tornare alla modalità Casa, premere il tasto Volume e tenere premuto per cinque secondi il tasto MENU sul pannello laterale del televisore.

1. Viene visualizzato il messaggio "Controlla ingresso ant." con "OK" già selezionato. Premere il tasto ENTER.

➢ Verificare che il cavo dell'antenna sia collegato correttamente.

1. Selezionare la nazione appropriata premendo il tasto ▲ o ▼. Premere il tasto ENTER per confermare la selezione.

2. Viene visualizzato il menu "Memorizzazione automatica" con "Avvio" già selezionato. Premere il tasto ENTER.

Dopo aver memorizzato tutti i canali disponibili, viene visualizzato il menu “Imposta ora”.
Premere il tasto ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

1. Premere il tasto ENTER.

Selezionare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ◀ o ▶. Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto” premendo il tasto ▲ o ▼.

È anche possibile impostare l'ora e i minuti premendo i tasti numerici del telecomando.

1. Premere il tasto ENTER per confermare l'impostazione.

♦ Lingua: Selezionare la lingua.
♦ Nazione: Selezionare la nazione.
♦ Memorizzazione automatica: Ricerca automaticamente i canali memorizzati disponibili localmente.
♦ Imposta Ora: Imposta l'ora corrente dell'orologio del televisore.

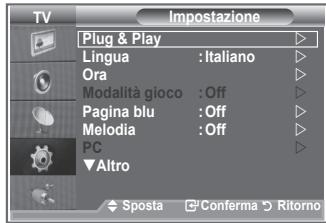

Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere nuovamente il tasto ENTER per selezionare "Plug & Play".
3. Viene visualizzato il messaggio "Avvio Plug & Play".

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC ▼Altro ← Sposta □ Conferma ▼ Ritorno

Plug & Play Avvio Plug & Play. OK Conferma Ritorno

• Memorizzazione automatica dei canali
• Memorizzazione manuale dei canali

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

Memorizzazione automatica dei canali

È possibile effettuare la scansione delle gamme di frequenza disponibili. La disponibilità dipende dalla nazione.

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Tuttavia, è possibile ordinare manualmente i numeri ed eliminare i canali indesiderati.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ENTER per selezionare "Nazione".
3. Selezionare la nazione appropriata premendo il tasto ▲ o ▼. Premere il tasto ENTER per confermare la selezione.
4. Premere il tasto ▲ o ▼ per selezionare "Memorizzazione automatica", quindi premere il tasto ENTER.
5. Premere il tasto ENTER.

Il televisore inizierà a memorizzare tutti i canali disponibili.

Premere il tasto ENTER in qualsiasi momento per interrompere la memorizzazione e ritornare al menu “Canale”.

1. Dopo aver memorizzato tutti i canali disponibili, verrà visualizzato il menu "Ordina".

È possibile memorizzare fino a 100 canali televisivi, compresi quelli ricevuti via cavo. Quando si memorizzano manualmente i canali, è possibile scegliere:

◆ Se memorizzare o meno ogni canale trovato.
- Il numero di programma di ogni canale memorizzato che si desidera identificare.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare “Memorizzazione manuale”, quindi premere il tasto ENTER.

2. Premere il tasto ENTER per selezionare "Programma".

3. Per assegnare un numero di programma a un canale, trovare il numero desiderato premendo ▲ or ▼, quindi premere il tasto ENTER.

È anche possibile impostare il numero di programma premendo i tasti numerici sul telecomando.

1. Premere il tasto ▲ o ▼ per selezionare "Sistema colore", quindi premere il tasto ENTER.

2. Selezionare lo standard del colore richiesto premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

3. Premere il tasto ▲ o ▼ per selezionare "Sistema audio", quindi premere il tasto ENTER.

4. Selezionare lo standard audio richiesto premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

Se l'audio è anomalo o assente, riselezionare lo standard audio richiesto.

1. Se si conosce il numero del canale da memorizzare, premere il tasto ▲ o ▼ per selezionare “Canale”. Premere il tasto ENTER. Selezionare C (canale via etere) o S (canale via cavo) premendo il tasto ▲ o ▼. Premere il tasto ▶ per selezionare il canale. Selezionare il numero richiesto premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

Modalità dei canali: P (Programma), C (Canale via etere), S (Canale via cavo)
È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

1. Se non si conoscono i numeri di canale, premere il tasto ▲ o ▼ per selezionare “Ricerca”. Premere il tasto ENTER. Effettuare la ricerca premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▲ per selezionare “Memorizza”. Premere il tasto ENTER per selezionare “OK”.

3. Ripetere i passaggi da 3 a 11 per ogni canale che si desidera memorizzare.

◆ Programma: Seleziona un numero di programma per il canale.
♦ Sistema colore: Imposta il sistema di supporto colore.
♦ Sistema audio: Imposta il sistema di supporto audio.
◆ Canale: Seleziona un canale.
♦ Ricerca: Ricerca la frequenza del canale.
♦ Memorizza: Salva le impostazioni.

Impostazione degli elenchi dei canali

I canali possono essere impostati in base alle proprie preferenze. È possibile eliminare, aggiungere o bloccare facilmente il canale desiderato.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Gestore canale”, quindi premere il tasto ENTER.
3. Premere nuovamente il tasto ENTER per selezionare "Elenco canali".
4. Premere il tasto ▶ per selezionare “ ⊕ ”.
5. Premere il tasto ▲ o ▼ per selezionare il canale indesiderato, quindi premere il tasto ENTER per eliminarlo.

6. Ripetere il passaggio 5 per ogni canale che si desidera selezionare o eliminare.

7. Al termine, premere il tasto EXIT.

“☐” è attivo quando la funzione “Blocco canali” è impostata su “On”.

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

Elenco canali P 1 C3 1 / 10 Prog. 0 C-- 1 C3 ✓ 2 BBC 1 ✓ ✓ 3 C74 ✓ 4 C75 ✓ 5 C76 ✓ 6 S3 ✓ 7 S4 ✓ 8 S6 ✓ 9 S7 ✓ Aggiungi Blocco Sposta Conferma Pagina Ritorno

TV CH LIST SLEEP HDMI P E-1

Attivazione del Blocco canali

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti, annullando il video e azzerando l'audio.

La funzione Blocco canali non può essere disattivata utilizzando i tasti sul pannello laterale.

Questa operazione può essere eseguita solo attraverso il telecomando, perciò si consiglia di tenerlo fuori dalla portata dei bambini.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Gestore canale”, quindi premere il tasto ENTER.
3. Premere nuovamente il tasto ▲ o ▼ per selezionare “Blocco canali”, quindi premere il tasto ENTER.
4. Premere nuovamente il tasto ▲ o ▼ per selezionare "On" o "Off". Premere il tasto ENTER.
5. Premere il tasto ▲ o ▼ per selezionare “Elenco canali”, quindi premere ENTER per annullare.
6. Premere il tasto ▶ per selezionare “ 🔒”.
7. Premere il tasto ▲ o ▼ per selezionare i canali da bloccare, quindi premere il tasto ENTER.
8. Ripetere questi passaggi per ogni canale da bloccare o sbloccare.
9. Al termine, premere il tasto EXIT.
   ➢ Selezionare “On” o “Off” nel menu “Blocco canali” per attivare o disattivare con facilità i canali selezionati su “☐”.

TV Gestore canaler Elenco canali Blocco canali : Off On Sposta Conferma Ritorno

Elenco canali P 2 C4 BBC1 1 / 10 Prog. 0 C-- 1 C3 ✓ 2 BBC 1 ✓ ✓ 3 C74 ✓ 4 C75 ✓ 5 C76 ✓ 6 S3 ✓ 7 S4 ✓ 8 S6 ✓ 9 S7 ✓ Aggiungi Blocco Sposta Conferma Pagina Ritorno

Ordinamento dei canali memorizzati

È possibile scambiare i numeri di due canali, in modo da:

Modifica l'ordine numerico assegnato automaticamente ai canali.
◆ Assegnare numeri facili da ricordare ai canali utilizzati più spesso.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare “Ordina”, quindi premere il tasto ENTER.
2. Selezionare il numero del canale da modificare premendo più volte il tasto ▲ o ▼. Premere il tasto ENTER.

Il numero e il nome del canale selezionato viene spostato nella parte destra dello schermo.

1. Premere il tasto ▲ o ▼ per passare alla posizione desiderata, quindi premere il tasto ENTER.

Il canale selezionato viene scambiato con il canale precedentemente assegnato a numero.

1. Ripetere i passaggi da 3 a 4 per ogni canale da ordinare.
2. Al termine, premere il tasto EXIT.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Ordina Prog. Can. Nome 0 C-- 1 C23 2 C16 3 C3 4 S1 Sposta Conferma Ritorno

Assegnazione di nomi ai canali

I nomi dei canali vengono assegnati automaticamente in base alle informazioni trasmesse. È possibile tuttavia assegnare nuovi nomi modificando quelli esistenti.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Nome”, quindi premere il tasto ENTER.

3. Se necessario, selezionare il canale a cui assegnare un nuovo nome premendo il tasto ▲ o ▼. Premere il tasto ENTER.

   Viene visualizzata la barra di selezione attorno alla casella del nome.

Per	Operazione da eseguire
Selezionare una lettera, numero o simbolo	Premere il tasto ▲ o ▼
Passare alla lettera successiva	Premere il tasto ▶
Tornare alla lettera precedente	Premere il tasto ◀
Confermare il nome	Premere il tasto ENTER

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

TV Nome Prog. Can. Nome 0 C-- ---- 1 C23 ---- 2 C16 ---- 3 C3 ---- 4 S1 ---- ◆ Sposta Conferma R Ritorno

I caratteri disponibili sono : Lettere dell'alfabeto (A\~Z) / Numeri (0\~9) / Caratteri speciali (-, spazio)

1. Ripetere i passaggi da 3 a 4 per ogni canale al quale si desidera assegnare un nuovo nome.
2. Al termine, premere il tasto EXIT.

Sintonia fine dei canali

Utilizzare la sintonia fine per regolare manualmente un canale la cui ricezione non è ottimale.

1. Utilizzare i tasti numerici per selezionare direttamente il canale da sintonizzare.
2. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Canale”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare “Sintonia fine”, quindi premere il tasto ENTER.

4. Premere il tasto ◀ o ▶ per regolare la sintonia fine. Premere il tasto ENTER.

5. Al termine, premere il tasto EXIT.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro. Il numero del canale diventa rosso.

Per reimpostare la sintonia, selezionare "Reset" premendo il pulsante ▲ o ▼, quindi premere ENTER.

TV Canale Nazione : Belgio Memorizzazione automatica Memorizzazione manuale Gestore canale Ordina Nome Sintonia fine Sposta Conferma Ritorno

Sintonia fine P 1 0 Reset Regola Salva Ritorno

Modifica dello standard dell'immagine

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”.

2. Premere di nuovo ENTER per selezionare "Modalità".

3. Premere il tasto ▲ o ▼ per selezionare l'effetto desiderato. Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

♦ Dinamica: Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.
Standard: Imposta l'immagine per una visualizzazione ottimale in condizioni di luce normali.
◆ Film: Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

La modalità Immagine deve essere regolata separatamente per ogni sorgente d'ingresso.

Premendo il tasto “Reset” è possibile ripristinare le impostazioni di fabbrica per visualizzare l'immagine. (Consultare “Ripristino delle impostazioni predefinite dell'immagine” a pagina 19)

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 Altro Sposta Conferma Ritorno

TV Imagine Modalità : Dinamica Contrasto Standard 10 Luminosità Film Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum : 0 Altro Sposta Conferma Ritorno

P.MODE S.MODE STILL P.SIZE E.SAVING SOURCE DUAL SRS POSITION P

È inoltre possibile premere il tasto P.MODE sul telecomando per selezionare una delle impostazioni dell'immagine.

Regolazione dell'immagine personalizzata

Il televisore dispone di varie impostazioni che consentono di controllare la qualità dell'immagine.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" a pagina 14.
2. Premere il tasto ▲ o ▼ per selezionare una voce. Premere il tasto ENTER.
3. Premere il tasto ◀ o ▶ per aumentare o diminuire il valore di una voce. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

♦ Contrasto: Regola l'effetto chiaro-scuro tra gli oggetti e lo sfondo.
♦ Luminosità: Regola la luminosità dell'intero schermo.
◆ Nitidezza: Regola i contorni degli oggetti rendendoli più nitidi o scuri.
♦ Colore: Regola i colori rendendoli più chiari o scuri.
♦ Tinta(solo NTSC): Regola i colori degli oggetti, rendendoli più rossi o verdi per offrire immagini più naturali.

Le regolazioni vengono memorizzate in base alla modalità Picture (Immagine) selezionata.
In modalità PC, solo regolabili solo le opzioni “Contrasto”, “Luminosità”.
La funzione “Tinta” è disponibile solo in modalità “HDMI” e “Comp.”

Modifica del tono del colore

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 14).
2. Premere il tasto ▲ o ▼ per selezionare “Toni colore”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare il tono del colore desiderato. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

◆ Freddo2: Rende il colore più bluastro rispetto all'opzione "Freddo1".
♦ Freddo1: Rende il bianco bluastro.
♦ Normale: Mantiene intatto il colore bianco.
♦ Caldo1: Rende il bianco rossastro.
♦ Caldo2: Rende il colore più rossastro rispetto all'opzione "Caldo1".

Le regolazioni vengono memorizzate in base alla modalità dell'immagine selezionata.
Se la modalità dell'immagine è impostata su Dinamica o Standard, le opzioni Caldo1 e Caldo2 non sono disponibili.

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroilum : 0 Altro Sposta Conferma Ritorno

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroillum 0 Altro Sposta Conferma Ritorno

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 Freddo2 0 Toni colore : Freddo1 Retroillum : Normale Altro Caldo1 Caldo2 Sposta Conferma Ritorno

Attivazione della retroilluminazione

È possibile regolare la luminosità dello schermo modificando la retroilluminazione dell'LCD. (0\~10)

1. Per selezionare l'effetto desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 14).
2. Premere il tasto ▲ o ▼ per selezionare “Retroilluminazione”, quindi premere il tasto ENTER.
3. Premere il tasto ◀ o ▶ per aumentare o diminuire il valore di una voce.
   Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

TV Imagine Modalità : Dinamica Contrasto 100 Luminosità 50 Nitidezza 75 Colore 55 Tinta V50 R50 Toni colore : Freddo1 Retroilum : 0 Altro Sposta Conferma Ritorno

Retroillum 5 Regola Ritorsno

Configurazione delle impostazioni dettagliate dell'immagine

È possibile selezionare il tono del colore ottimale per la propria vista.

1. Premere il tasto MENU per visualizzare il menu.
2. Premere il tasto ENTER per selezionare "Immagine".
3. Premere ▲ o ▼ per selezionare “Impostazioni dettaglio”, quindi premere il tasto ENTER.
4. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER. Le opzioni disponibili sono: Regolazione del nero, Contrasto Dinamico, Gamma, Bilan bianco, Controllo colore, Miglioramento dell'immagine sui bordi, Spazio colore.
5. Una volta terminata l'impostazione, premere il tasto ENTER.
6. Al termine, premere il tasto EXIT.

In modalità Film o Standard, l'opzione Impostazioni dettaglio può essere selezionata.

Se la funzione DNle è impostata su Off, l'opzione Impostazioni dettaglio non può essere selezionata se la Modalità dell'immagine è impostata su Standard.

Immagine Altro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNle : Off Reset : OK ◆ Sposta □ Conferma ▶ Ritorno

Impostazioni dettaglio Regolazione del nero: Off Contrasto Dinamico: Off Gamma Spazio colore : Automatico Bilan bianco Controllo colore Migliora imm bordi : Off ◆ Sposta □ Conferma ▶ Ritorno

◆ Regolazione del nero: Off/Bassa/Media/Alto

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

◆ Contrasto Dinamico: Off/Bassa/Media/Alto

Consente regolare in modo ottimale il livello di contrasto il contrasto dello schermo.

◆ Gamma: -3 \~3

Consente di regolare la luminosità media delle immagini.

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

◆ Spazio colore: Automatico/Wide

È possibile impostare lo spazio di riproduzione del colore del segnale di ingresso su Automatico o Wide.

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R Offset/G Offset/B Offset/R Gain/G Gain/B Gain: Una volta modificato il valore, lo schermo viene aggiornato automaticamente.

Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

Reset: Consente di ripristinare i valori predefiniti di bilanciamento del bianco.

◆ Controllo colore: Rosa/Verde/Blu/Bianco/Reset

Queste impostazioni possono essere regolate in base alle proprie preferenze personali.

Rosa/Verde/Blu/Bianco: Una volta modificato il valore, lo schermo viene automaticamente aggiornato.

Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere ENTER.

Premere il tasto ◀ o ▶ fino a raggiungere l'impostazione ottimale.

Reset: Vengono ripristinate le regolazioni predefinite del colore.

◆ Migliora imm bordi: Off/On

Consente di mettere in risalto i bordi degli oggetti.

Modifica delle dimensioni dell'immagine

È possibile impostare le dimensioni dell'immagine che più si adattano alle proprie esigenze.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ENTER per selezionare “Immagine”.
2. Premere il tasto ▲ o ▼ per selezionare "Formato", quindi premere il tasto ENTER.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

◆ Automatico: Regola automaticamente la dimensione dell'immagine su un rapporto larghezza/altezza "16:9".
◆ 16 :9: Regola la dimensione dell'immagine a 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.
◆ Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
◆ Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.
◆ 4:3: Questa è l'impostazione predefinita per un filmato video o una trasmissione normale.
♦ Solo Scansione: Con segnali di ingresso da 720p, 1080i, visualizza le immagini così come sono, senza tagli.

Immagine Altro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNle : Off Reset : OK Sposta Conferma Ritorno

Formato Automatico 16 : 9 Wide Zoom Zoom 4 : 3 Solo scansione Sposta Conferma Ritorno

RETURN INFO TTX/MIX P.MODE S.MODE STILL P.SIZE E.SAVING PIP SOURCE

È possibile selezionare queste opzioni semplicemente premendo il tasto P.SIZE del telecomando.

La funzione “Automatico” è disponibile solo in modalità “TV”, “Ext1”, “Ext2”, “AV” e “S-Video”.
In modalità PC, è possibile regolare solo i formati "16:9" e "4:3".

Zoom: Selezionare 📄 premendo i tasti ◀ o ▶. Per spostare l'immagine in alto o in basso, utilizzare il tasto ▲ o ▼. Dopo avere selezionato 📄, premere il tasto ▲ o ▼ per aumentare o ridurre il formato dell'immagine in direzione verticale.
Wide Zoom: Spostare lo schermo verso l'alto e verso il basso utilizzando il tasto ▲ o ▼ dopo avere selezionato ☐ tramite il tasto ▶ o ENTER.

Fermo immagine corrente

Premere il tasto STILL per fermare un'immagine in movimento. Premere nuovamente il tasto per annullare il comando.

P.MODE E.SAVING S.MODE PIP E?? STILL SOURCE P.SIZE

Selezione della modalità schermo

Quando si imposta il formato dell'immagine su Automatico su un televisore con formato 16:9, è possibile determinare le dimensioni dell'immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un formato dell'immagine diverso e questa funzione deve essere quindi selezionata dall'utente.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ENTER per selezionare "Immagine".
2. Premere il tasto ▲ o ▼ per selezionare “Mod schermo”, quindi premere il tasto ENTER.
3. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼. Premere il tasto ENTER.

Le opzioni disponibili sono: 16:9, Wide Zoom, Zoom, 4:3

◆ 16:9: Imposta l'immagine in modalità 16:9.
- Wide Zoom: Aumenta le dimensioni dell'immagine a più di 4:3.
◆ Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.
◆ 4:3: Imposta la visualizzazione nella modalità normale 4:3.

Immagine Altro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNle : Off Reset : OK Sposta Conferma Ritorno

Immagine △Altro Impostazioni dettaglio Formato : Automatico Mod schermo : 16:9 Digital NR : Wide Zoom Active Colour : Zoom DNle : 4:3 Reset : OK ◆ Sposta ▼ Conferma ▶ Ritorno

1. Al termine, premere il tasto EXIT.

In modalità Automatico, l'opzione Formato immagine è disponibile.

Questa funzione non è disponibile in modalità PC, Component o HDMI.

Ripristino delle impostazioni predefinite dell'immagine

È possibile ripristinare le impostazioni di visualizzazione dell'immagine preimpostate in fabbrica.

1. Per selezionare l'effetto dell'immagine desiderato, seguire le istruzioni da 1 a 3 fornite nella sezione "Modifica dello standard dell'immagine" (pagina 14).
2. Premere il tasto ▲ o ▼ per selezionare "Reset", quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "OK" o "Annulla". Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.
   La funzione “Reset” verrà impostata per ogni modalità imagine.

Immagine Altro Impostazioni dettaglio Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNle : Off Reset : OK Sposta Conferma Ritorno

Immagine Altro Impostazioni dettaglio Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNie : Off Reset : Cancella OK Sposta Conferma Ritorno

Digital NR / Active Colour / DNle

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ENTER per selezionare "Immagine".

1. Selezionare l'opzione desiderata premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

Le opzioni disponibili sono: Digital NR, Active Colour, DNle.

1. Una volta terminata l'impostazione, premere il tasto ENTER.

2. Al termine, premere il tasto EXIT.

◆ Digital NR: Off/Bassa/Media/Alto/Automatico

Se il segnale ricevuto dal televisore è debole, è possibile attivare questa funzione per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

Questa funzione non è disponibile in modalità PC.

Attivando questa opzione, i colori del cielo e dell'erba appariranno più chiari e vividi sullo schermo.

Questa funzione non è disponibile in modalità PC.

Questa funzione non è disponibile in modalità Film e Standard.

DNle: Off/Demo/On

Questo apparecchio televisivo include la funzione DNle per offrire un'alta qualità visiva. Attivando questa opzione, è possibile visualizzare l'immagine con la funzione DNle attivata. Se si imposta la funzione DNle su Demo, è possibile visualizzare a scopo dimostrativo una immagine migliorata attraverso la funzione DNle e una immagine normale. Utilizzando questa funzione, è possibile rendersi conto della differenza di qualità visiva.

DNIe™ (motore Digital Natural Image) DNIe™

Questa funzione consente di visualizzare immagini più dettagliate con riduzione dei disturbi 3D, miglioramento dei dettagli, del contrasto e del bianco. Il nuovo algoritmo di compensazione dell'immagine permette di ottenere immagini più brillanti, chiare e dettagliate. La tecnologia DNle™ si adatta a ogni tipo di segnale.

Questa funzione non è disponibile in modalità PC.

Questa funzione non è disponibile in modalità Film.

Immagine △Altro Impostazioni dettaglio : Formato : Automatico Mod schermo : 16 : 9 Digital NR : Off Active Colour : Off DNle : Off Reset : OK Sposta Conferma Ritorno

Visualizzazione in modalità PIP (Picture in Picture)

Questa funzione consente di visualizzare un'immagine secondaria all'interno dell'immagine principale del programma o della sorgente video impostata. In questo modo, è possibile visualizzare l'immagine di un programma o di una sorgente video esterna mentre si guarda l'immagine principale.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "PIP", quindi premere il tasto ENTER.

3. Premere di nuovo il tasto ENTER. Premere il tasto ▲ o ▼ per selezionare “On”, quindi premere il tasto ENTER.

Se la funzione PIP è attiva, l'immagine principale viene visualizzata nel formato "16:9".

1. Premere il tasto ▲ o ▼ per selezionare "Sorgente", quindi premere ENTER. Selezionare la sorgente dell'immagine secondaria premendo il tasto ▲ o ▼, quindi premere ENTER.

L'immagine secondaria può provenire da diverse sorgenti ed essere scelta in base a ciò per cui è impostata l'immagine principale.

1. Premere il tasto ▲ o ▼ per selezionare il "Formato" dell'immagine secondaria, quindi premere il tasto ENTER. Selezionare un formato premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

Se l'immagine principale è in modalità "PC" e "Comp.", l'opzione "Formato" non è disponibile.

1. Premere il tasto ▲ o ▼ per selezionare "Posizione", quindi premere ENTER. Selezionare la posizione dell'immagine secondaria premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare “Programma”, quindi premere ENTER. Per selezionare il canale da visualizzare come immagine secondaria, premere il tasto ▲ o ▼. Premere il tasto ENTER.

La funzione “Programma” può essere attivata quando l'immagine secondaria è impostata su TV.

1. Al termine, premere il tasto EXIT.

L'immagine nella finestra PIP può diventare lievemente innaturale quando si usa lo schermo principale per visualizzare un videogioco o il karaoke.

♦ Sorgente: Consente di selezionare la sorgente dell'immagine secondaria.
♦ Formato: Consente di selezionare la dimensione dell'immagine secondaria.
♦ Posizione: Consente di spostare l'immagine secondaria.
♦ Programma: Consente di modificare l'immagine secondaria.

TV Impostazione Altro PC con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI :Bassa PIP Sposta Conferma Ritorno

TV PIP PIP : On Sorgente : TV Formato : □ Posizione : □ Programma : P 1 Sposta Conferma Ritorno

P.MODE S.MODE STILL PSIZE E.SAVING PIP SOURCE DUAL SRS PUS P I-I

Impostazioni della funzione PIP

O : PIP è attivata, X: PIP è disattivata

Principale\Secondario	TV analogico	Est.1	Est.2	AV	S-Video	Component	HDMI	PC	TV digitale
Component	O	O	O	O	X	X	X	X	X
HDMI	O	O	O	O	X	X	X	X	X
PC	O	O	O	O	X	X	X	X	X

Livello di nero HDMI

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "Livello di nero HDMI", quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "Normale" o "Bassa", quindi premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

   Questa funzione si attiva solo quando l'ingresso esterno è collegato a HDMI (segnali RGB).

♦ Normale: Lo schermo diventa più luminoso.

♦ Bassa: Lo schermo diventa più scuro.

TV Altro PC con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI :Bassa PIP Sposta Conferma Ritorno

Impostazione Altro PC con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI : Normale PIP : Bassa Sposta Conferma Ritorno

Modifica dello standard audio

È possibile selezionare il tipo di effetto audio da utilizzare mentre si guarda una trasmissione.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.
2. Premere il tasto ENTER per selezionare "Modalità".
3. Selezionare l'effetto audio desiderato premendo il tasto ▲ o ▼, quindi premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

♦ Standard: Seleziona la modalità audio normale.
♦ Musica: Enfatizza la musica rispetto alla voce.
♦ Film: Offre un'esperienza audio completa e intensa adatta alla visualizzazione di film.
◆ Dialoghi: Enfatizza la voce rispetto ad altri suoni.
◆ Personalizzata: Consente di personalizzare le impostazioni audio.
Per maggiori informazioni, consultare "Regolazione delle impostazioni audio".

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Conferma Ritorno

TV Modalità : Standard Equalizzatore : Musica TS XT SRS : Film Volume auto : Dialoghi Mute interno : Personalizzata Selezione audio : Principale Reset Sposta Conferma Ritorno

Regolazione delle impostazioni audio

Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Equalizzatore”, quindi premere ENTER.
3. Premere il tasto ◀ o ▶ per selezionare una voce. Premere il tasto ENTER.
4. Premere il tasto ▲ o ▼ fino a raggiungere l'impostazione desiderata. Premere il tasto ENTER.
5. Al termine, premere il tasto EXIT.
   Se si modificano queste impostazioni, si attiva automaticamente la modalità audio “Personalizzata”.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Conferma Ritorno

TV Equalizzatore R + 0 - L Balance 100Hz 300Hz 1kHz 3kHz 10kHz ►Sposta ♦Regola ○Ritorno

Impostazione di TruSurround XT (TS XT SRS)

TruSurround XT è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5,1 su due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "TS XT SRS", quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare “On” o “Off”. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

TruSurround XT, SRS e il simbolo (●) sono marchi di SRS Labs, Inc. La tecnologia TruSurround XT è incorporata in base ai termini della licenza di SRS Labs, Inc.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Regola Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : On Mute interno : Off Selezione audio : Principale Reset Sposta Regola Ritorno

DUAL I-II SRS POSITION P SAMSUNG

È possibile selezionare queste opzioni semplicemente premendo il tasto SRS sul telecomando.

Collegamento delle cuffie

È possibile collegare le cuffie al televisore se si desidera guardare un programma televisivo senza disturbare le altre persone presenti nella stanza.

Quando si inserisce il jack della cuffia nella porta corrispondente, nel menu Suono sono disponibili solo le opzioni “TS XT SRS” e “Volume auto”.
L'uso prolungato delle cuffie ad alto volume può causare danni all'udito.
Quando si collega la cuffia al sistema, gli altoparlanti vengono disattivati.
Il volume delle cuffie e quello del televisore si regolano in modo diverso.

Selezione della modalità audio

È possibile selezionare le modalità audio semplicemente premendo il tasto “DUAL”. Quando si preme il tasto, la modalità audio corrente appare sullo schermo.

	Tipo di audio	DUAL 1/2	Predefinito
FM Stereo	Mono	MONO	Cambio automatico
	Stereo	STEREO ⇔ MONO
	Dual	DUAL 1 ⇔ DUAL 2	DUAL 1
Stereo NICAM	Mono	MONO	Cambio automatico
	Stereo	MONO ⇔ STEREO
	Dual	[IMAGE]	DUAL 1

E.SAVING PIP SOURCE DUAL POSITION P I-II

È possibile selezionare queste opzioni semplicemente premendo il tasto DUAL sul telecomando.

Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono.

Regolazione automatica del volume

Le condizioni del segnale variano a seconda dell'emittente, ma non è pratico regolare il volume ogni volta che si cambia canale. Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell'uscita audio quando il segnale di modulazione è alto oppure aumentando il livello dell'uscita audio quando il segnale di modulazione è basso.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Volume auto”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "On" o "Off". Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Regola Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : On Selezione audio : Principale Reset Sposta Regola Ritorno

Selezione di Mute interno

Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Mute interno”, quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "On" o "Off". Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

Se “Mute interno” è impostato su “On”, non è possibile regolare i comandi del menu Suono, all’influori di “Selezione audio” (in modalità PIP).

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Regola Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : On Reset ◆ Sposta ▼ Regola ▶ Ritorno

Attivazione dell'audio dell'immagine secondaria

Durante l'uso della funzione PIP, è possibile ascoltare l'audio dell'immagine secondaria.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "Selezione audio", quindi premere ENTER.

3. Premere il tasto ▲ o ▼ per selezionare "Secondario". Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

♦ Principale: Consente di ascoltare l'audio dell'immagine principale.
♦ Secondario: Consente di ascoltare l'audio dell'immagine secondaria.

È possibile selezionare questa opzione quando la PIP o On. (pagina 21).

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Regola Ritorno

TV Suono Modalità : Personalizzata Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Sezione audio : Principale Reset : Secondario ◆ Sposta ▼ Regola ▶ Ritorno

Ripristino delle impostazioni audio predefinite

Se la modalità Gioco è On, la funzione di reimpostazione dell'audio è attiva. Selezionando la funzione Reset dopo aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Suono”, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "Reset", quindi premere il tasto ENTER.

3. Al termine, premere il tasto EXIT.

È possibile selezionare questa opzione quando la modalità Gioco è attiva.

TV Suono Modalità : Personalizzata> Equalizzatore TS XT SRS : Off Volume auto : Off Mute interno : Off Selezione audio : Principale Reset Sposta Regola Ritorno

Impostazione e visualizzazione dell'ora corrente

È possibile impostare l'orologio del televisore per visualizzare l'ora corrente quando si preme il tasto INFO. È necessario impostare l'ora anche per utilizzare il timer di accensione o spegnimento automatico.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare "Ora", quindi premere ENTER.

3. Premere il tasto ENTER per selezionare "Imposta Ora".

Per	Premere
Passare a “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	◀ o ▶
Impostare “Mese”, “Data”, “Anno”, “Ora” o “Minuto”	▲ o ▼
Premere il tasto ENTER.

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC Altro Sposta Regola Ritorno

TV Imposta Ora Mese Data Anno 01 01 2007 Ora Minuto 00 00 Sposta Regola Ritorno

1. Al termine, premere il tasto EXIT.

Se si scollega il cavo di alimentazione, sarà necessario impostare nuovamente l'orologio.
È anche possibile impostare l'anno, il mese, la data, l'ora e i minuti premendo i tasti numerici del telecomando.

Impostazione del timer di spegnimento

È possibile selezionare un intervallo di tempo compreso tra 30 e 180 minuti per impostare il passaggio automatico del televisore in modalità standby.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Ora”, quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare “Timer stand-by”, quindi premere ENTER.
4. Premere ripetutamente il tasto ▲ o ▼ fino a quando appare l'impostazione desiderata (Off, 30, 60, 90, 120, 150, 180). Premere il tasto ENTER.
5. Al termine, premere il tasto EXIT.

   Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby.

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC ▼Altro ◆ Sposta □ Regola ▢ Ritorno

TV Imposta Ora : 00 : 00 Timer stand-by : Off Timer 1 : 30 Timer 2 : 60 Timer 3 : 90 120 150 180 Sposta Regola Ritorno

Accensione e spegnimento automatico del televisore

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare "Ora", quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "Timer 1", "Timer 2", "Timer 3", quindi premere ENTER.
4. Premere il tasto ▲ o ▼ per impostare l'opzione "Ora", quindi premere il tasto ▶ per passare all'opzione successiva. Impostare le altre voci utilizzando lo stesso metodo.

	Attivazione o disattivazione	Premere il tasto ▲ o ▼
Ripetizione	Selezionare Una volta, Ogni giorno, Lun-Ven, Lun-Sab, Sab- Dom	Premere il tasto ▲ o ▼
Volume	Impostare un valore compreso tra 0 e 100.	Premere il tasto ▲ o ▼
Programma	Impostare un valore compreso tra Programma.	Premere il tasto ▲ o ▼

TV Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC ▼Altro Sposta Regola Ritorno

Timer 1 Orario TV on 00 : 00 Disattivato Orario TV off 00 : 00 Disattivato Ripetizione Una volta Volume 10 Programma 01 Sposta Regola Ritorno

Al termine, premere il tasto RETURN.

• L'ora corrente appare ogni volta che si preme il tasto INFO.

• È possibile impostare l'ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

• Al termine, premere il tasto EXIT.

Scelta della lingua

Quando si utilizza il televisore per la prima volta, è necessario selezionare la lingua dei menu e degli indicatori.

1. Premere il tasto MENU per visualizzare il menu a video. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Lingua”, quindi premere ENTER.

3. Selezionare la lingua desiderata premendo ripetutamente il tasto ▲ o ▼. Premere il tasto ENTER.
   È possibile scegliere fra 21 lingue diverse.

4. Al termine, premere il tasto EXIT.

TV Plug & Play Lingua :Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC Altro Sposta Regola Ritorno

TV Plug & Play Lingua Ora Modalità gioco Pagina blu Melodia PC ▼Altro English Deutsch Français Italiano Svenska Espanol ▼ Sposta Regola Ritorno

Uso della modalità Gioco

Quando ci si collega a una console di gioco come PlayStation™ o Xbox™, è possibile divertirsi con giochi ancora più realistici utilizzando il menu Giochi.

1. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare “Modalità gioco”, quindi premere il tasto ENTER.

3. Premere il tasto ▲ o ▼ per selezionare "On" o "Off". Premere il tasto ENTER.

4. Al termine, premere il tasto EXIT.

Per scollegare la console di gioco e collegare un altro dispositivo esterno, annullare la modalità gioco nel menu impostazione.

Se si visualizza il menu TV in modalità Gioco, lo schermo sfarfalla leggermente.

La modalità Gioco non è disponibile in modalità TV.

Se la modalità Gioco è attiva:

TV Plug & Play Lingua :Italiano Ora Modalità gioco :Off Pagina blu :Off Melodia :Off PC ▼Altro ◆ Sposta □ Regola ▢ Ritorno

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : On Melodia : Off PC ▼Altro ◆ Sposta □ Regola □ Ritorno

- Le modalità Immagine e Audio vengono impostate automaticamente su Personalizzata e non possono essere modificate.

- La modalità Audio nel menu Suono viene disattivata. Regolare l'audio mediante l'equalizzatore.

- La funzione di reimpostazione dell'audio viene attivata. Selezionando la funzione Reset dopo aver effettuato l'impostazione, l'equalizzatore viene reimpostato ai valori di fabbrica.

Impostazione della modalità Pagina blu / Selezione della melodia

Pagina blu:

Se il segnale non viene ricevuto o è molto debole, una schermata blu sostituisce automaticamente lo sfondo dell'immagine disturbata.

Se si desidera continuare a visualizzare l'immagine di qualità scadente, è necessario impostare la modalità “Pagina blu” su “Off”.

Melodia:

È possibile impostare una melodia da riprodurre quando si accende o si spegne il televisore.

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Pagina blu” o “Melodia”. Premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "On" o "Off". Premere il tasto ENTER.
   ◆ Pagina blu: Spento/ Acceso
   ◆ Melodia: Spento/Bassa/Media/Alto
4. Al termine, premere il tasto EXIT.

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC ▼Altro ◆ Sposta □ Regola □ Ritorno

TV Implastazione Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : On PC ▼Altro ◆ Sposta □ Regola ▶ Ritorno

TV Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC ▼Altro Bassa Media Alto Sposta Regola Ritorno

Impostazione di PC con sistema Home theater

È possibile migliorare la qualità delle immagini configurando le impostazioni dello schermo in modalità PC.

Se si attiva la funzione PC Home Theater, è possibile configurare le opzioni Impostazioni dettaglio come in modalità PC (quando la modalità dell'immagine è impostata su Standard o Film).

1. Premere il tasto MENU per visualizzare il menu.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.

2. Premere il tasto ▲ o ▼ per selezionare “PC con sistema Home theater”.

Premere il tasto ENTER.

1. Premere il tasto ▲ o ▼ per selezionare "On" o "Off". Premere il tasto ENTER.

2. Al termine, premere il tasto EXIT.

Questa funzione è disponibile solo in modalità PC.

TV Impostazione Altro PC con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI :Bassa PIP Sposta Regola Ritorno

TV Impostazione Altro PC con sistema Home theater : Off Risp. energia : Bassa Livello di nero HDMI :Bassa PIP Sposta Regola Ritorno

Utilizzo della funzione Risp. energia

Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Quando si guarda il televisore di notte, impostare la modalità “Risp. energia” su “Alto” in modo da ridurre l'affaticamento degli occhi e il consumo di corrente.

1. Premere il tasto MENU per visualizzare il menu a video.
   Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
2. Premere il tasto ▲ o ▼ per selezionare “Risp. energia”, quindi premere ENTER.
3. Selezionare l'opzione desiderata (Off, Bassa, Media, Alto, Automatico) premendo il tasto ▲ o ▼. Premere il tasto ENTER.
4. Al termine, premere il tasto EXIT.

TV Impostazione Altro C con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI :Bassa PIP Sposta Regola Ritorno

TV Impostazione Altro PC con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI : $5 PIP Bassa Media Alto Automatico Sposta Regola Ritorno

Selezione della sorgente

È possibile selezionare una delle sorgenti esterne collegate al jack di ingresso del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Inserisci”, quindi premere il tasto ENTER.

1. Premere il tasto ENTER per selezionare "Elenco sorgenti".

Se all'apparecchiatura non sono collegati dispositivi esterni, nell'elenco sorgenti sono attivate solo le opzioni "TV", "Est.1", "Est.2". "AV", "S-Video", "Comp.", "PC", "HDMI1", "HDMI2" si attivano solo collegando all'apparecchiatura i relativi dispositivi.

1. Selezionare il dispositivo desiderato premendo il tasto ▲ o ▼. Premere il tasto ENTER.

Premere il tasto SOURCE sul telecomando per scorrere tutte le sorgenti disponibili. La modalità TV può essere selezionata premendo il tasto TV, i tasti numerici (0\~9), e il tasto P♡/♡ sul telecomando. Tuttavia non può essere selezionata con il tasto SOURCE.

TV Inserisci Elenco sorgenti : TV Modifica Nome Sposta Regola Ritorno

Elenco sorgenti TV Ext.1 Ext.2 AV S-Video Comp PC HDMI1 HDMI2 Sposta Regola Ritorno

Modifica dei nomi delle sorgenti di ingresso

Assegnare un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sorgente di ingresso.

1. Premere il tasto MENU per visualizzare il menu. Premere ENTER per selezionare "Inserisci".
2. Premere il tasto ▲ o ▼ per selezionare “Modifica Nome”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare il dispositivo da modificare. Premere il tasto ENTER.
4. Premere il tasto ▲ o ▼ per selezionare il dispositivo desiderato. Premere il tasto ENTER.
5. Al termine, premere il tasto EXIT.

TV Inserisci Elenco sorgenti : TV Modifica Nome Sposta Regola Ritorno

TV Ext.1 Ext.2 AV S-Video Comp PC HDMI1 HDMI2 Modifica Nome VCR DVD D-VHS STB cavo HD STB STB satellite Sposta Regola Ritorno

Decoder Teletext

La maggior parte dei canali impostati supportano “teletext”, pagine scritte che offrono informazioni riguardo a:

◆ Orari dei programmi televisivi.
◆ Notiziari e previsioni del tempo.
◆ Risultati sportivi.

◆ Sottotitoli per non udenti.

Le pagine teletext sono organizzate in base a sei categorie:

Parte	Contenuto
A	Numero della pagina selezionata.
B	Identità della stazione emittente.
C	Numero della pagina corrente o stato della ricerca.
D	Data e ora
E	Testo.
F	Informazioni sullo stato.

A B C D E F

Visualizzazione delle informazioni Teletext

È possibile visualizzare le informazioni teletext in qualsiasi momento, purché la ricezione del segnale sia buona. In caso contrario:

◆ Le informazioni potrebbero non apparire.
◆ Alcune pagine potrebbero non essere visualizzate.

Per attivare la modalità Teletext e visualizzare il contenuto delle pagine:

1. Selezionare il canale che fornisce il servizio Teletext utilizzando il tasto P ⚙ (≡1) o P ⚧ (1≡).

2. Premere il tasto TTX/MIX (☐/☐) per attivare la modalità Teletext.

Viene visualizzata la pagina dell'indice. L'indice può essere visualizzato in qualsiasi momento premendo il tasto MENU (≡i).

1. Premere nuovamente il tasto TTX/MIX (☐/☐).

La trasmissione corrente verrà visualizzata con le opzioni "Teletext", "Double" e "Mix" in ordine di apparizione sullo schermo.

1. Premere il tasto TV per uscire dalla schermata del testo.

Se durante la visualizzazione del testo compaiono caratteri spezzati, verificare che la lingua del testo sia uguale a quella della

modalità del menu “Impostazione”. Se le due lingue sono diverse, selezionare la stessa lingua del testo nel menu “Impostazione”.

TV CH LIST SLEEP HDMI MUTE MENU EXIT ENTER RETURN INFO TTX/MIX P.MODE S.MODE P.SIZE E.SAVING PIP ACE

Selezione di una pagina Teletext specifica

Premere i tasti numerici sul telecomando per immettere direttamente il numero di pagina:

1. Digitare il numero di pagina a tre cifre elencato nell'indice premendo i corrispondenti pulsanti numerici.

2. Qualora la pagina selezionata sia collegata con diverse pagine secondarie, le pagine secondarie vengono visualizzate in sequenza. Per fermare la visualizzazione di una specifica pagina, premere il pulsante PIP (≡3). Per riprendere, premere di nuovo il tasto PIP (≡3).

3. Uso delle varie opzioni di visualizzazione:

Per visualizzare...	Premere...
Sia le informazioni del teletext che la trasmissione normale.	TTX/MIX (≡)/(Z)
Il tasto nascosto (risposte ai quiz, ad esempio).	INFO (≡?)
Lo schermo normale.	INFO (≡?)
Una pagina secondaria immettendo il relativo numero a quattro cifre.	PRE-CH (≡)
La pagina successiva.	P ⚠ (≡1)
La pagina precedente.	P ⚡ (≡1)
Lettere con dimensione doppia nella:	POSITION (≡)
• Metà superiore dello schermo.	• Una volta
• Metà inferiore dello schermo.	• Due volte
Schermo normale.	• Tre volte

1 2 3 4 5 6 7 8 9 PRE-CH TV CHI QST SLEEP HDMI MUTE P EXIT MENU ENTER RF INFO TTX/MX RMODE SMODE STILL RSIZE E.SAVING PIP SOURCE DUAL SF POSITION P HIT POSITION

Utilizzo della modalità Fastext per selezionare una pagina Teletext

I vari argomenti inclusi nelle pagine Teletext sono contrassegnati da diversi colori e possono essere selezionati premendo i tasti colorati corrispondenti sul telecomando.

1. Visualizzare il contenuto delle pagine Teletext premendo il tasto TTX/MIX (☐/☒).
2. Premere il pulsante colorato corrispondente all'argomento desiderato. Gli argomenti disponibili sono elencati nella riga di stato.
3. Premere il tasto rosso per visualizzare la pagina precedente. Premere il tasto verde per visualizzare la pagina successiva.
4. Premere il tasto TV per uscire dalla schermata del testo.

Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul proprio PC possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti, le stesse informazioni di base per la configurazione sono applicabili praticamente in ogni caso. (In caso contrario, contattare la casa costruttrice del proprio computer oppure un rivenditore Samsung).

1. Fare clic sul "Pannello di controllo" nel menu Start di Windows.
2. Quando appare la finestra del pannello di controllo, fare clic su "Aspetto e temi". Verrà visualizzata una finestra di dialogo.
3. Nella finestra successiva, fare clic su "Schermo". Verrà visualizzata una finestra di dialogo.
4. Fare clic sulla linguetta "Impostazioni" nella finestra di dialogo. Impostazione della corretta dimensione (risoluzione) L'impostazione ottimale è 1360 X 768.

Se la finestra di dialogo delle impostazioni contiene un'opzione relativa alla frequenza verticale, il valore corretto è "60" o "60 Hz". In caso contrario, fare clic su "OK" e uscire dalla finestra di dialogo.

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni incluse nella tabella sono consigliate. (Sono supportate tutte le risoluzioni comprese nei limiti indicati)

D-Sub Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
	640×480	31,469	59,940	25,175	-/-
VESA	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	640×480	43,269	85,008	36,000	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	800×600	53,674	85,061	56,250	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,875	75,029	78,750	+/+
	1024×768	68,677	84,997	94,500	+/+
	1024×768	48,364	60,000	65,000	- / -
	1024×768	60,023	75,029	78,750	+/+
	1360×768	47,712	60,015	85,800	+/+
	1152×864	53,783	59,959	81,750	-/+
VESA GTF	640×480	35,000	70,000	28,560	-/+
	800×600	43,750	70,000	45,500	-/+
	1024×768	57,672	72,000	78,434	-/-

HDMI/DVI Inserisci

Modalità	Risoluzione	Orizzontale Frequenza (kHz)	Verticale Frequenza (Hz)	Frequenza di clock dei pixel Frequenza (MHz)	Polarità sinc (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
	640×480	31,469	59,940	25,175	-/-
VESA	800×600	37,879	60,317	40,000	+/+
	1024×768	48,364	60,000	65,000	-/-
	1360×768	47,712	60,015	85,800	+/+

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.
Le modalità Separata (Separato) e Composite (Composito) sono supportate. Il formato SOG non è supportato.

Impostazione del PC

Regolazione grossa e fine dell'immagine (blocco immagine): Lo scopo della regolazione della qualità dell'immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l'immagine in modo che sia perfettamente centrata sullo schermo.

1. Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.
2. Premere il tasto MENU per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere il tasto ENTER.
3. Premere il tasto ▲ o ▼ per selezionare "PC", quindi premere ENTER.
4. Premere il tasto ENTER per selezionare "Blocco immagine".
5. Premere il tasto ▲ o ▼ per selezionare “Grossa” o “Fine”, quindi premere il tasto ENTER.

6. Premere il tasto EXIT per uscire.

7. Premere il tasto ◀ o ▶ per regolare la qualità dello schermo. Premere il tasto ENTER.

TV Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma Ritorno

TV Blocco immagine Grossa Fine 50 50 Sposta Conferma Ritorno

Modifica della posizione dell'immagine:

Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione "Regolazione grossa e fine dell'immagine (blocco immagine)".
2. Premere il tasto ▲ o ▼ per selezionare "Posizione", quindi premere ENTER.
3. Premere il tasto ▲ o ▼ per regolare la posizione verticale. Premere il tasto ◀ o ▶ per regolare la posizione orizzontale. Premere il tasto ENTER.
4. Premere il tasto EXIT per uscire.

TV Posizione Sposta Conferma Ritorno

Regolazione automatica dello schermo del PC:

La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati automaticamente.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione "Regolazione grossa e fine dell'immagine (blocco immagine)".
2. Premere il tasto ▲ o ▼ per selezionare “Regolazione auto”, quindi premere ENTER.
3. Premere il tasto EXIT per uscire.

TV PC Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma Ritorno

Inizializzazione delle impostazioni dell'immagine:

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

1. Seguire le istruzioni da 1 a 3 fornite nella sezione “Regolazione grossa e fine dell'immagine (blocco immagine)”.
2. Premere il tasto ▲ o ▼ per selezionare "Reset immagine", quindi premere il tasto ENTER.
3. Al termine, premere il tasto EXIT.

TV PC Blocco immagine Posizione Regolazione auto Reset immagine Sposta Conferma Ritorno

Una volta installato il supporto a parete, è possibile regolare la posizione del televisore.

1. Premere il tasto MENU per visualizzare il menu.

Premere il tasto ▲ o ▼ per selezionare “Impostazione”, quindi premere ENTER.

1. Premere il tasto ▲ o ▼ per selezionare “Regolazione montaggio a parete”, quindi premere ENTER.
2. Regolare fino a raggiungere la posizione desiderata mediante il tasto ▲, ▼, ◀ o ▶.
3. Premere il tasto EXIT per uscire.

Quando sullo schermo del televisore non sono visualizzati messaggi OSD, premendo un tasto freccia appare la schermata di regolazione.

Spegnendo l'apparecchio, il televisore torna alla posizione iniziale.

Accendendo l'apparecchio, il televisore torna all'ultima posizione impostata.

TV Impostazione Plug & Play Lingua : Italiano Ora Modalità gioco : Off Pagina blu : Off Melodia : Off PC ▼Altro ◆ Sposta □ Conferma ▶ Ritorno

TV Impostazione Altro PC con sistema Home theater : Off Risp. energia : Off Livello di nero HDMI :Bassa Regolazione montaggio a parete PIP ►Sposta ◆ Regola ↕ Ritorno

Regolazione montaggio a parete Posizione1 Posizione 1 2 3 Regola INFO Centrale Esci

Uso del telecomando

Tasto	Operazioni
	Regolazione dell'angolo per il montaggio a parete	Solleva, abbassa, sposta a destra, sposta a sinistra
I	Reset	Si sposta nella posizione iniziale
[S3KT]	Memorizzazione della posizione e sposta-mento nella posizione memorizzata	Memorizza 3 posizioni mediante i tasti Rosso, Verde e Giallo.Si sposta nella posizione memorizzata mediante i 3 tasti colorati.

Per l'installazione, consultare il Manuale di Installazione fornito.
Per l'installazione del prodotto e l'installazione e lo spostamento del sistema di montaggio a parete, consultare un installatore specializzato.
Utilizzare questo tipo di installazione quando è possibile fissare il supporto a un muro. Quando il supporto deve essere fissato ad altri tipi di materiali, consultare il rivenditore di zona

Uso del blocco Kensington antifurto

Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico.

Il dispositivo di blocco è in vendita separatamente. L'aspetto del dispositivo e il metodo di blocco possono variare, a seconda della marca. Per informazioni sull'uso, consultare il manuale fornito insieme al blocco Kensington.

1. Inserire il dispositivo di blocco nello slot Kensington sull'LCD del televisore (Figura 1) e ruotarlo nella direzione di blocco (Figura 2).
2. Collegare il cavo di blocco Kensington.
3. Fissare il blocco Kensington a un tavolo o altro oggetto pesante.

Cavo Figura 2 Figura 1 La posizione del blocco Kensington può variare a seconda del modello.

Risoluzione dei problemi: Prima di contattare l'assistenza

Nessun audio o immagine	Controllare che il cavo di alimentazione sia collegato alla presa di corrente.Verificare di aver premuto i tasti sul pannello anteriore dell'apparecchio.Controllare le impostazioni relative al contrasto e alla luminosità dell'immagine.Controllare il volume.
Immagine normale ma audio assente	Controllare il volume.Controllare se si è premuto il tasto MUTE del telecomando.Verificare che la funzione “Mute interno” sia disattivata.
Nessuna immagine oppure immagine in bianco e nero	Regolare le impostazioni del colore.Controllare se la selezione del sistema di trasmissione è corretta.
Interferenze di audio e immagine	Provare a identificare l'apparecchiatura elettrica che causa le interferenze e spostarla più lontano.Collegare il televisore a un'altra presa di alimentazione.
Immagine distorta o con disturbi, audio distorto	Controllare la direzione e i collegamenti dell'antenna.Le interferenze sono spesso dovute all'uso di un'antenna interna.
Telecomando non funzionante	Sostituire le batterie del telecomando.Pulire il bordo superiore del telecomando (finestra di trasmissione).Controllare i terminali delle batterie.
Appare il messaggio “Controlla cavo segnale”.	Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.Controllare che le sorgenti video o il PC siano accesi.
In modalità PC, appare il messaggio “Modo non supportato”.	Controllare la risoluzione massima e la frequenza dell'adattatore video.Confrontare questi valori con i dati delle modalità di visualizzazione.

Il pannello LCD TFT è composto da sub pixel (3.133.440) la cui produzione richiede una tecnologia molto sofisticata.

Tuttavia, alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto.

Specifiche tecniche e ambientali

Nome del modello	LE26S8	LE32S8	LE37S8
Dimensione schermo (Diagonale)	26 poll,	32 poll,	37 poll,
Consumo di energia	120 W	150 W	170 W
Risoluzione PC	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Audio
Uscita	5W x 2	10W x 2	10W x 2
Dimensioni (Lar x Pro x Alt)
Corpo	743,8 X 80,0 X 447,4 mm	874,3 X 80,8 X 530,7 mm	1012,8 X 92,9 X 602,3 mm
Con supporto	743,8 X 232,0 X 506,5 mm	874,3 X 291,3 X 577,2 mm	1012,8 X 300,0 X 651,7 mm
Peso (con supporto)	10,5 kg	15 kg	20,5 kg
Caratteristiche ambientali
Temperatura di esercizio	Da 10 °C a 40 °C	Da 10 °C a 40 °C Da 10 % a 80 %,senza condensa	Da 10 °C a 40 °C
Umidità di esercizio	Da 10 % a 80 %, senza condensa		Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C	Da -20 °C a 45 °C	Da -20 °C a 45 °C
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa

Nome del modello	LE40S8	LE46S8
Dimensione schermo (Diagonale)	40 poll.	46 poll.
Consumo di energia	210 W	260 W
Risoluzione PC	1360 x 768 @ 60 Hz	1360 x 768 @ 60 Hz
Audio
Uscita	10W x 2	10W x 2
Dimensioni (Lar x Pro x Alt)
Corpo	1083,8 x 94,9 x 638,5 mm	1220,2 X 110,9 X 709,0 mm
Con supporto	1083,8 x 300,0 x 690,0 mm	1220,2 X 326,0 X 776,0 mm
Peso(con supporto)	21,5kg	29,8 kg
Caratteristiche ambientali
Temperatura operativa	Da 10 °C a 40 °C	Da 10 °C a 40 °C
Umidità di esercizio	Da 10 % a 80 %, senza condensa	Da 10 % a 80 %, senza condensa
Temperatura di stoccaggio	Da -20 °C a 45 °C)	Da -20 °C a 45 °C
Umidità di stoccaggio	Da 5 % a 95 %, senza condensa	Da 5 % a 95 %, senza condensa

Supporto ruotabile (Sinistra / Destra) (LE32S8, LE37S8, LE40S8, LE46S8)

Design e specifiche sono soggetti a modifiche senza preavviso.

Questo prodotto è un'apparecchiatura digitale di Classe B.
Per le specifiche elettriche, consultare l'etichetta apposta sul prodotto.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

Contacte con SAMSUNG WORLD-WIDE
