TL1 52 - Páraelszívó TEKA - Ingyenes használati útmutató

Termék típusa	Páraelszívó
Márka	TEKA
Modell	TL1 52
Méretek (Sz x M x Ma)	60 x 50 x 15 cm
Súly	10 kg
Tápellátás	220-240 V, 50 Hz
Motor teljesítménye	250 W
Maximális légáram	600 m³/h
Zajszint	65 dB
Világítás	2 LED lámpa (max. 20 W darabonként, ILCOS DR-6-H-E14-37)
Sebességek száma	2 (Közepes és Maximális)
Szűrőtípusok	Mosható fém szűrők + Aktív szénszűrő (opcionális)
Elszívás	Külső elszívás vagy recirkuláció aktív szénszűrővel
Minimális beépítési magasság	50 cm (elektromos tűzhely), 65 cm (gáztűzhely)
Maximális csőhossz	4 méter (max. 2 db 90°-os könyök)
Speciális funkciók	Visszacsapó lapátok, kivehető egység
Anyag	Rozsdamentes acél
Vezérlés	Mechanikus kapcsolók
Szűrők tisztításának gyakorisága	Legalább havonta egyszer
Szénszűrő élettartama	3-6 hónap használattól függően
Energiaosztály	Nincs meghatározva
Javíthatóság	Eredeti alkatrészek elérhetők
Biztonság	Megszakító, földelés, gyerekvédelem

Gyakran ismételt kérdések - TL1 52 TEKA

Mi a teendő, ha a páraelszívó nem működik?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és érkezik-e feszültség a konnektorba. Ha szükséges, szakemberrel vizsgáltassa meg az elektromos hálózatot.

Miért nem szív megfelelően a páraelszívó?

Ennek oka gyakran a zsírral telített fém szűrő. Tisztítsa meg vagy cserélje ki. Ellenőrizze azt is, hogy az elszívócső nem eldugult-e, és hossza nem haladja-e meg a 4 métert 2-nél több könyökkel.

Hogyan tisztítsuk a fém szűrőket?

A szűrők moshatók mosogatógépben vagy kézzel meleg szappanos vízben. Ügyeljen arra, hogy alaposan szárítsa meg őket, mielőtt visszahelyezi. Havonta egyszeri tisztítás javasolt.

Mikor kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőt 3-6 havonta kell cserélni a használattól függően. Nem mosható és nem használható újra.

Nem gyulladnak ki a lámpák, mi a teendő?

Ellenőrizze, hogy a lámpák kiégtek-e (ILCOS DR-6-H-E14-37 referencia) vagy rosszul vannak becsavarva. Cserélje ki őket azonos típusú és teljesítményű (max. 20W) lámpákra. Minden művelet előtt húzza ki a páraelszívót a konnektorból.

Mi az ajánlott beépítési magasság?

A páraelszívó alsó részét legalább 50 cm magasságban kell elhelyezni elektromos tűzhely, és 65 cm magasságban gáztűzhely felett. Tartsa be a tűzhely gyártójának utasításait, ha nagyobb távolságot írnak elő.

Használhatom a páraelszívót recirkulációs üzemmódban?

Igen, lehetséges egy aktív szénszűrő felszerelése, hogy a levegőt a konyhában recirkuláltassa ahelyett, hogy kifelé vezetné. Kövesse a kézikönyv utasításait a telepítéshez.

Hogyan takaríthatok meg energiát a páraelszívóval?

Használja a gőz mennyiségének megfelelő sebességet, kapcsolja ki a páraelszívót és a világítást használat után, fedje le az edényeket, és rendszeresen tisztítsa a szűrőket a hatékonyság fenntartása érdekében.

Mi a teendő rendellenes zaj esetén?

Ellenőrizze, hogy az elszívócső nem eldugult-e vagy rosszul van-e felszerelve. Győződjön meg arról, hogy a szűrők megfelelően vannak-e helyezve. Ha a zaj továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan helyezzem üzemen kívül a készüléket élettartama végén?

Ne dobja a páraelszívót a háztartási hulladékba. Vigye el egy elektromos hulladékgyűjtő pontba (a WEEE-irányelvnek megfelelően). Távolítsa el a tápkábelt a leadás előtt.

HASZNÁLATI ÚTMUTATÓ TL1 52 TEKA

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót.

BOLGÁR

FIGYELMESEN OLVASSA EL A MELLÉKELT ÚTMUTATÓT A KÉSZÜLÉK ÜZEMBE HELYEZÉSE ÉS HASZNÁLATA ELŐTT.

ROMÁN

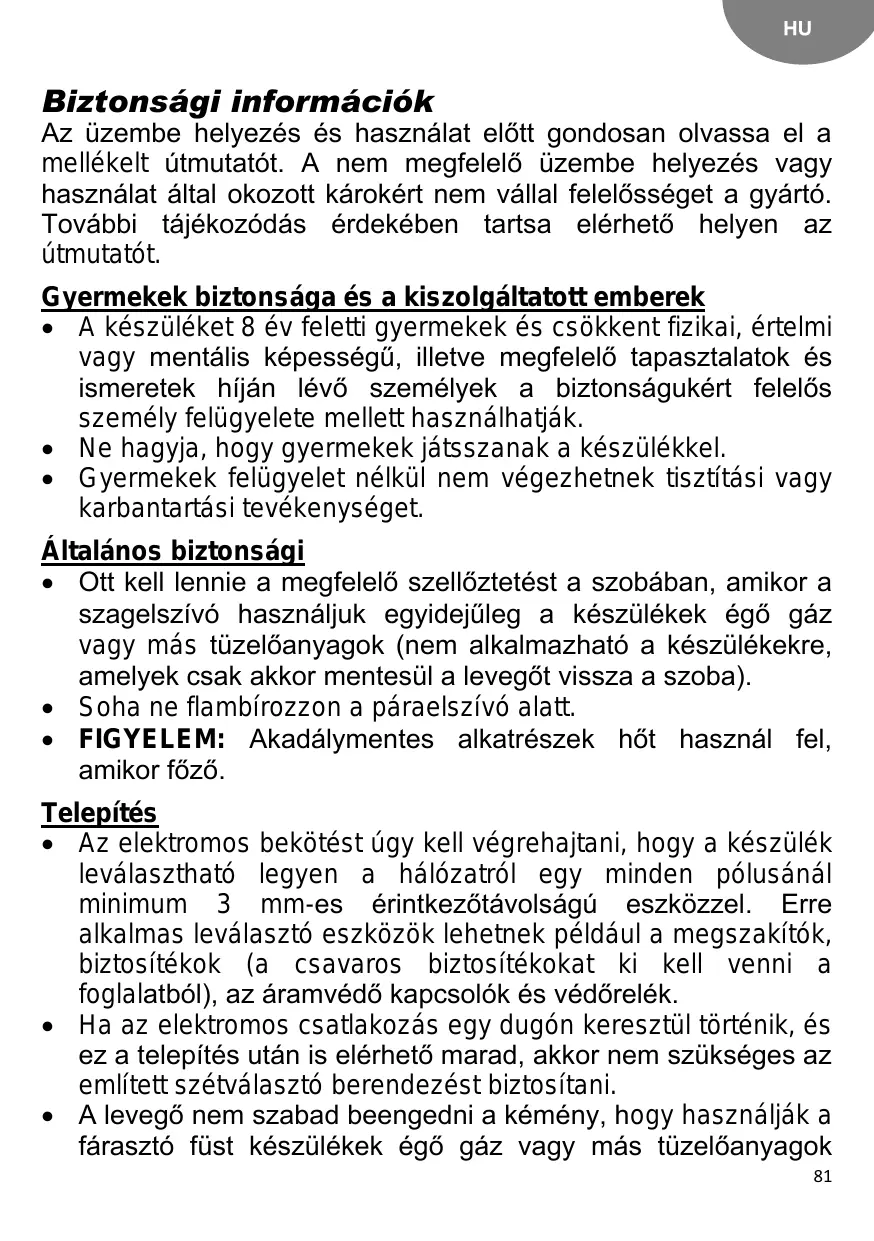

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A nem megfelelő üzembe helyezés vagy használat által okozott károkért nem vállal felelősséget a gyártó. További tájékozódás érdekében tartsa elérhető helyen az útmutatót.

Gyermekek biztonsága és a kiszolgáltatott személyek

• A készüléket 8 év feletti gyermekek és csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek a biztonságukért felelős személy felügyelete mellett használhatják.
• Ne hagyja, hogy gyermekek játsszanak a készülékkel. Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet.

Általános biztonsági

• Biztosítani kell a megfelelő szellőztetést a helyiségben, amikor a szagelszívót egyidejűleg használjuk olyan készülékekkel, amelyek gázt vagy más tüzelőanyagot égetnek (nem alkalmazható olyan készülékekre, amelyek csak a levegőt juttatják vissza a helyiségbe).
• Soha ne flambírozzon a páraelszívó alatt. FIGYELEM: A hozzáférhető alkatrészek felforrósodnak főzés közben.

Telepítés

• Az elektromos bekötést úgy kell végrehajtani, hogy a készülék leválasztható legyen a hálózatról egy olyan eszközzel, amelynek minden pólusán legalább 3 mm-es érintkezőtávolság van. Erre alkalmas leválasztó eszközök lehetnek például a megszakítók, biztosítékok (a csavaros biztosítékokat ki kell venni a foglalatukból), az áramvédő kapcsolók és védőrelék.
• Ha az elektromos csatlakozás dugón keresztül történik, és ez a telepítés után is elérhető marad, akkor nem szükséges az említett szétválasztó berendezést biztosítani.
• A levegőt nem szabad a kéménybe vezetni, ha azt füstelvezető készülékekhez használják, amelyek gázt vagy más tüzelőanyagot égetnek.

(nem alkalmazható azokra a készülékekre, amelyek csak a levegőt visszavezetve működnek a szobába).

• A páraelszívó alsó részének legalább 50 cm-re kell lennie elektromos főzőlapoktól és 65 cm távolságra gázfőzőlapoktól. Amennyiben a gázfőzőlaphoz tartozó használati útmutató ennél nagyobb távolságot ír elő, úgy azt kell betartani.
• A páraelszívó beszerelése előtt tanulmányozza az érvényben lévő helyi előírásokat.
• A páraelszívó csatlakoztatását egy védőföldeléssel ellátott aljzathoz kell elvégezni. Amennyiben a páraelszívó egy időben működik más, nem elektromos árammal üzemelő berendezéssel, a kimenő levegő nyomása nem haladhatja meg a 4 Pa-t (4x10^-5 bar).
• Mielőtt csatlakoztatná a páraelszívót a hálózatra, győződjön meg arról, hogy a feszültség és a frekvencia megegyezik a páraelszívó belső oldalán található típuscímke adataival.
• Az optimális teljesítmény biztosításához az elszívó cső hossza nem haladhatja meg a négy métert, és nem lehet benne kettőnél több 90°-os görbület.
• A szabadba történő elvezetés ajánlott, de az aktív szénszűrő használata lehetővé teszi a megtisztított levegő visszavezetését a konyhába az elszívó csövön keresztül. Ne hagyja magára a működő készüléket!
• MEGJEGYZÉS: További telepítési információkért lásd a használati útmutató végén.

Tisztítás

• Tűzveszély áll fenn, ha a tisztítást nem végezték el megfelelően az utasítások szerint.
• Ügyeljen arra, hogy a páraelszívó semmilyen részére ne rakódjon le zsír, különösen a szűrőre ne, MERT EZ TÜZET OKOZHAT.
• A szűrőt legalább havonta egyszer tisztítsa meg a páraelszívó használatának gyakoriságától függően! Ügyeljen arra, hogy főzés közben a zsír lerakódik a páraelszívóra akkor is, ha a páraelszívó nincs bekapcsolva!
• A páraelszívó belső részeinek tisztításakor óvatosan járjon el, és ajánlatos kesztyű használata.

Javítás

• Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek vagy más hasonlóan képzett személynek ki kell cserélnie, nehogy veszélyhelyzet álljon elő.
• Ne kapcsolja be a páraelszívót, ha a hálózati kábelen sérülések láthatók (kopás, vágás) vagy a kapcsolótábla körül az elhasználódás jelei láthatók.
• Ha a LED-modul nem működik, akkor ki kell cserélni a gyártó, a hivatalos márkaszerviz vagy hasonlóan képzett személy által, a veszély elkerülése érdekében.
• Amennyiben a páraelszívó nem, vagy hibásan működik, válassza le a készüléket az elektromos hálózatról és értesítse a szakszervizt. Ha szerelésre van szükség, forduljon a legközelebbi engedélyezett műszaki szervizhez, és ragaszkodjon eredeti alkatrészek beszereléséhez! Más által végzett szerelések és módosítások a készülék meghibásodásához és hibás működéséhez vezethetnek és veszélyeztethetik a készülék biztonságos működését. A gyártó és a forgalmazó nem vállal semmilyen felelősséget a készülék nem rendeltetésszerű használata esetén.

A készülék leírása (1-4 ábra)

A motorkapcsolók, amelyek három fokozat kiválasztását teszik lehetővé.

Első II Második

B Világításkapcsoló, független a motorkapcsolóktól.

Bekapcsolva

0

Kikapcsolva

A

Automatikus

C Műanyag lámpaelőtét. A fényforrás (világítás) helye.

D Fémszűrők. Könnyen kivehetők a tisztításhoz. E Fogantyú. F Motorrács(ok). Az aktívszén-szűrő(k) rögzítési helye (2. ábra). G-H Visszacsapószelep alkatrész. A félköríves műanyag lapok a kifúvó nyílás belsejének furataiba pattinthatók. Aktívszén-szűrésnél nem használhatók! (2. ábra).

Használati utasítások

Az 1. ábrán látható gomb megnyomásával szabályozhatja a páraelszívó működését.

A jobb páraelszívó hatás érdekében kapcsolja be a készüléket 3-5 perccel a főzés megkezdése előtt, hogy a levegőáramlás folyamatos és stabil legyen a páraképződéskor!

Tisztítás és karbantartás

Minden tisztítási és karbantartási művelet előtt válassza le a páraelszívót a hálózatról.

A tisztítási és karbantartási műveletek elvégzésekor tartsa be a biztonsági utasításokat.

Tűzveszély van, ha az elszívót nem végzik megfelelően az üzítéseket.

A szűrő tisztítása

A szűrők kivételéhez oldja ki a rögzítő elemeket! A tisztításhoz áztassa be a szűrőt meleg vízbe, amíg a zsír leoldódik, majd öblítse el folyó víz alatt! Speciális zsíroldó spray is használható a szűrő tisztításához. A szűrő mosogatógépben is tisztítható (figyelje a megjegyzést). A szűrőt függőlegesen tegye a mosogatógépbe, hogy ne rakódhasson rá ételmaradék! A tisztítás után hagyja megszáradni a szűrőt, majd helyezze vissza a páraelszívóba!

A szűrők cseréjéhez távolítsa el azokat beépítésükkel ellentétes módon és sorrendben. Győződjön meg róla, hogy a szűrő retesze biztonságosan rögzül-e a szűrőházhoz, ezzel is megelőzve a szűrők idő előtti meghibásodását.

Figyelem: A páraelszívó nem működik, amíg újra a fő szűrő.

Megjegyzés: A mosogatógépben agresszív tisztítószerrel történő tisztításkor a fém részek felülete megfeketedhet, ami semmilyen hatással nincs a szűrő zsírelnyelő tulajdonságára.

A főzés befejezése után hagyja még néhány percig (3-5 perc) bekapcsolva a páraelszívót, hogy a készülék a zsírrészecskéket az elszívó vezetékből teljesen kívülre vezesse. Így elkerülheti a zsír, gőz és szagok visszaáramlását.

Figyelem: A szűrőt legalább havonta egyszer tisztítsa meg a páraelszívó használatának gyakoriságától függően! Ügyeljen arra, hogy főzés közben a zsír lerakódik a páraelszívóra akkor is, ha a páraelszívó nincs bekapcsolva!

A szűrőtartó és a páraelszívó test tisztítása

A tisztításhoz egy meleg, körülbelül 40 °C-os mosogatószeres vízbe mártott rongyot használjon! Különös alapossággal tisztítsa meg a nyílásokat, és végül alaposan törölje szárazra a felületet egy szöszmentes ronggyal.

Figyelem:

• Soha ne használjon fémes szivacsot vagy agresszív szereket, mert ezek károsíthatják a felületet!
• Ne karcolja meg a felületet kemény tárgyakkal, mint például kés, olló, stb.!

Aktív szénszűrő

• Az aktív szénszűrő beszereléséhez a motoron lévő rögzítő elemeknek és a szűrőnek egybe kell esnie. Illessze be a szűrőt, és rögzítse az óramutató járásával megegyező irányba történő forgatással! A szénszűrő három-hat hónapig használható a páraelszívó használatának intenzitásától és gyakoriságától függően.
• Az aktív szénszűrő nem regenerálható és nem mosható. Amikor elhasználódott, ki kell cserélni azt.
• A használt szűrő cseréje a beszerelés fordított sorrendjében történik.

Az égők cseréje

• Mindenekelőtt válassza le a készüléket az elektromos hálózatról, és győződjön meg arról, hogy az izzó már nem forró!

Távolítsa el az égőfedőket, hogy hozzáférjen az égőkhöz! - Ügyeljen arra, hogy az égő maximum 20 W-os lehet.

Műszaki adatok (lásd 4. ábra)

Elektromos jellemzők:

LÁSD A TÍPUSCÍMKÉT

A készüléket a következők szerint tervezték, tesztelték és gyártották:

• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301. EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Beszerelés

(4. ábra)

A páraelszívó alsó részének legalább 50 cm-re kell lennie elektromos főzőlapoktól és 65 cm távolságra gázfőzőlapoktól. Amennyiben a gázfőzőlaphoz tartozó használati útmutató ennél nagyobb távolságot ír elő, úgy azt be kell tartani.

Az optimális teljesítmény biztosításához az elszívó cső hosszúsága nem haladhatja meg a NÉGY métert, és nem lehet benne kettőnél több 90°-os görbület.

A szabadba történő elvezetés ajánlott, de az aktív szénszűrő használata lehetővé teszi a megtisztított levegő visszavezetését a konyhába az elszívó csövön keresztül. Ne hagyja magára a működő készüléket!

Amennyiben cserélni szeretné a fogantyút, kövesse a következő utasításokat (3. ábra):

Vegye le az első fémszűrőt! Távolítsa el csavarhúzóval a (T) csavarokat, amelyek tartják a fogantyút! Rögzítse az új fogantyút ugyanazokkal a csavarokkal, amelyek a régit tartották!

Hiba esetén

Mielőtt egy esetleges hiba esetén hívná a műszaki szerviz szolgálatot, kérjük, végezze el a következő egyszerű ellenőrzéseket:

Hibajelenség	Lehetséges okok	Megoldás
A páraelszívó nem működik	A hlózati kábel nincs csatlakoztatva	Csatlakoztassa a hlózati kábelt!
	Az aljat nem vezeti a feszültseget.	Cseréltesse ki / szereltesse meg szakemberrel alzatot!
A páraelszívó nem szív megfeleloen, vagy rezeg	A szúrő zsírral telítödött.	Tiszítsa meg vagy cserélje ki a szúrőt!
	Eltőmódött az elszívó cső.	Szüntesse meg az eltőmódés!
	Nem megfelelőa levegőcsatorna.	Értesítsen szakképzett szerelőt és kõvesse a használati utmutató utasitásait!
A lámpa nem világít	Kiégett az égő.	Cseréljé ki az égő! ILCOS CODE: DR-6-H-E14-37
	Az égő kilazult.	Helyesen szerelje be az égő illetve nyomja be!

A csomagolás ártalmatlanítása

Energiatakarékosság

Ez a készülék energiatakarékos, de van néhány tipp a további energiamegtakarításhoz:

• Főzés közben gondoskodjon arról, hogy elegendő legyen a levegőellátás ahhoz, hogy az elszívóház hatékonyan működhessen, alacsony működési zaj mellett.
• Állítsa be a ventilátor sebességét a főzés során keletkező gőzmennyiségnek megfelelően. Csak szükség esetén használjon intenzív módot. Minél alacsonyabb a ventilátor sebessége, annál kevesebb energiát fogyaszt. Ha a főzés nagy mennyiségű gőzt termel, válassza időben a nagyobb ventilátor sebességet. Ha a főzőgőz már elterjedt a konyhában, akkor az elszívót hosszabb ideig kell működtetni, így több energiát fogyaszt.
• Kapcsolja ki az elszívót, ha már nincs rá szüksége.
• Kapcsolja ki a világítást, ha már nincs rá szüksége.
• A szellőzőrendszer hatékonyságának növelése és a tűzveszély elkerülése érdekében rendszeres időközönként tisztítsa meg és (ha szükséges) cserélje ki a szűrőt.
• Helyezzen fedőt a fazékra a főzési gőz és a páralecsapódás csökkentése érdekében.

A csomagoláson a Zöld Pont jel

látható

A csomagolóanyag minden részét, úgymint a kartont, a hungarocellt és a műanyag csomagolást a megfelelő tárolókban

helyezzük el. Ezáltal biztosak lehetünk benne, hogy a csomagolóanyagok újra felhasználásra kerülnek.

A felszerelés eltávolítása:

1. Húzza ki a hálózati feszültséget.
2. Távolítsa el a légcsatorna fedelét a páraelszívó felett.
3. Válassza le a gépezetet. 4. A felszerelést támasztva távolítsa el a csavarokat, amelyek azt a falhoz támasztják alá. 5. A hulladékkezeléshez a megfelelő környezetvédelmi iránymutatások szerint járjon el.

A már nem használt készülékek hatástalanítása

A 2012/19/EU számú európai direktíva értelmében az elektromos háztartási készülékeket nem szabad a normál háztartási hulladékkal együtt kezelni.

A kiöregedett készülékeket külön kell gyűjteni, ezzel optimalizálva az alkatrészek felújításának, illetve az újrafeldolgozásnak a lehetőségét, valamint megelőzve az emberi egészség és a környezet szempontjából esetlegesen jelentkező veszélyeket. Minden ilyen terméken el kell helyezni az áthúzott kukát ábrázoló jelölést, így figyelmeztetve az embereket arra, hogy az ilyen termékeket külön kell gyűjteni.

A vásárlók felvehetik a kapcsolatot a helyi hatóságokkal vagy gyűjtőhelyekkel, és tájékoztatást kérhetnek arról, hol helyezhetik el kiöregedett háztartási gépeiket.

Mielőtt a készüléktől megválunk, tegyük használhatatlanná úgy, hogy kihúzzuk és átvágjuk a tápkábelt.
