TL1 52 - Okap TEKA - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	TEKA
Model	TL1 52
Wymiary (S x G x W)	60 x 50 x 15 cm
Waga	10 kg
Zasilanie	220-240 V, 50 Hz
Moc silnika	250 W
Maksymalny przepływ powietrza	600 m³/h
Poziom hałasu	65 dB
Oświetlenie	2 lampy LED (max 20 W każda, ILCOS DR-6-H-E14-37)
Liczba prędkości	2 (Średnia i Maksymalna)
Rodzaje filtrów	Filtry metalowe zmywalne + Filtr węglowy (opcjonalnie)
Odprowadzanie powietrza	Na zewnątrz lub recyrkulacja z filtrem węglowym
Minimalna wysokość montażu	50 cm (kuchenka elektryczna), 65 cm (kuchenka gazowa)
Maksymalna długość przewodu	4 metry (maks. 2 kolanka 90°)
Funkcje specjalne	Klapy przeciwzwrotne, zespół wyciągany
Materiał	Stal nierdzewna
Sterowanie	Przełączniki mechaniczne
Częstotliwość czyszczenia filtrów	Co najmniej raz w miesiącu
Żywotność filtra węglowego	3 do 6 miesięcy w zależności od użytkowania
Klasa energetyczna	Nie określono
Naprawialność	Oryginalne części zamienne dostępne
Bezpieczeństwo	Wyłącznik, uziemienie, zabezpieczenie dziecięce

Często zadawane pytania - TL1 52 TEKA

Co zrobić, jeśli okap nie działa?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy napięcie dociera do gniazdka. W razie potrzeby zleć przegląd instalacji elektrycznej profesjonaliście.

Dlaczego okap nie zasysa prawidłowo?

Często jest to spowodowane filtrem metalowym nasyconym tłuszczem. Wyczyść go lub wymień. Sprawdź również, czy przewód odprowadzający nie jest zatkany i czy jego długość nie przekracza 4 metrów z więcej niż 2 kolankami.

Jak czyścić filtry metalowe?

Filtry można myć w zmywarce lub ręcznie w ciepłej wodzie z mydłem. Upewnij się, że są dobrze wysuszone przed ponownym zamontowaniem. Zaleca się comiesięczne czyszczenie.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co 3 do 6 miesięcy w zależności od użytkowania. Nie można go myć ani ponownie używać.

Lampy nie świecą, co robić?

Sprawdź, czy lampy są przepalone (oznaczenie ILCOS DR-6-H-E14-37) lub źle wkręcone. Wymień je na lampy tego samego typu i mocy (max 20W). Odłącz okap przed jakąkolwiek manipulacją.

Jaka jest zalecana wysokość montażu?

Dolna część okapu powinna znajdować się co najmniej 50 cm nad kuchenką elektryczną i 65 cm nad kuchenką gazową. Przestrzegaj instrukcji producenta kuchenki, jeśli podaje większą odległość.

Czy mogę używać okapu w trybie recyrkulacji?

Tak, istnieje możliwość zamontowania filtra węglowego do recyrkulacji powietrza w kuchni zamiast odprowadzania go na zewnątrz. Postępuj zgodnie z instrukcją w podręczniku.

Jak oszczędzać energię przy użyciu okapu?

Używaj prędkości dostosowanej do ilości pary, wyłączaj okap i oświetlenie po użyciu, przykrywaj garnki i regularnie czyść filtry, aby utrzymać wydajność.

Co zrobić w przypadku nietypowego hałasu?

Sprawdź, czy przewód odprowadzający nie jest zatkany lub źle zamontowany. Upewnij się, że filtry są prawidłowo założone. Jeśli hałas nadal występuje, skontaktuj się z serwisem.

Jak pozbyć się urządzenia po zakończeniu eksploatacji?

Nie wyrzucaj okapu razem z odpadami domowymi. Oddaj go do punktu zbiórki odpadów elektrycznych (zgodnie z dyrektywą WEEE). Wyjmij przewód zasilający przed oddaniem.

INSTRUKCJA OBSŁUGI TL1 52 TEKA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi.

WĘGIERSKI

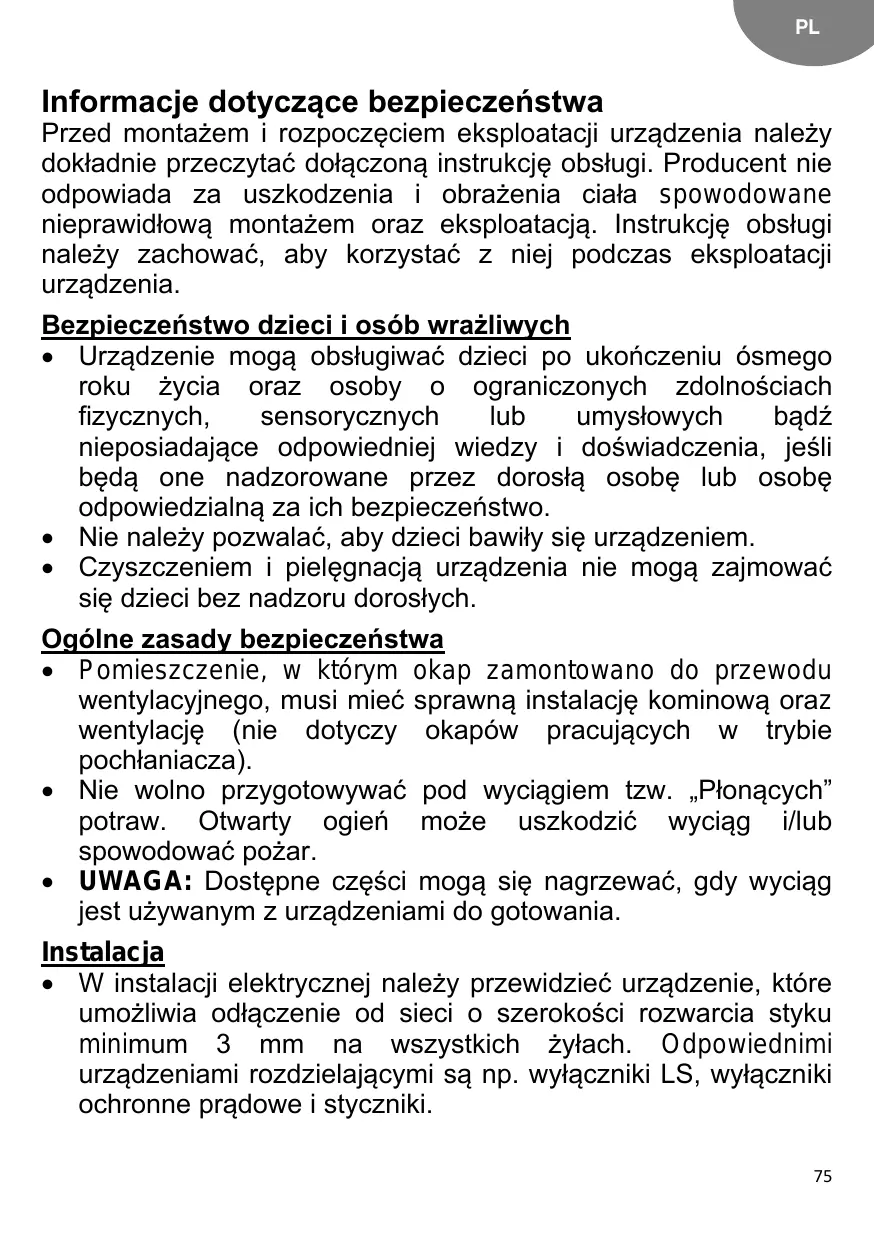

Informacja dotycząca bezpieczeństwa

Przed montażem i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączoną instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłowym montażem oraz eksploatacją. Instrukcję obsługi należy zachować, aby korzystać z niej podczas eksploatacji urządzenia.

Bezpieczeństwo dzieci i innych osób

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, jeśli nie posiadają odpowiedniej wiedzy i doświadczenia, a są one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeństwo.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Czyszczenie i pielęgnacja urządzenia nie mogą być wykonywane przez dzieci bez nadzoru dorosłych.

Ogólne zasady bezpieczeństwa

• Pomieszczenie, w którym okap zamontowano do przewodu wentylacyjnego, musi mieć sprawną instalację kominową oraz wentylację (nie dotyczy okapów pracujących w trybie pochłaniacza).
• Nie wolno przygotowywać pod okapem tzw. „płonących” potraw. Otwarty ogień może uszkodzić okap i/lub spowodować pożar.
• UWAGA: Dostępne części mogą się nagrzewać, gdy okap jest używany z urządzeniami do gotowania.

Instalacja

• W instalacji elektrycznej należy przewidzieć urządzenia, które umożliwią odłączenie od sieci o szerokości rozwarcia styku minimum 3 mm na wszystkich żyłach. Odpowiednimi urządzeniami rozdzielającymi są np. wyłączniki LS, wyłączniki ochronne prądowe i styczniki.
• Jeśli dokonano podłączenia elektrycznego przez wtyczkę oraz jest ona łatwo dostępna, to nie ma konieczności montażu dodatkowego urządzenia rozłączającego.
• Nie podłączać okapu do kanału kominowego, do którego podłączono urządzenia grzewcze opalane gazem lub innym paliwem (nie dotyczy okapów pracujących w trybie pochłaniacza).
• Dolna powierzchnia okapu powinna znajdować się co najmniej 50 cm nad palnikami elektrycznymi lub 65 cm nad palnikami gazowymi. W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących wentylacji i oddymiania pomieszczeń.
• Kiedy okap uruchamiany jest wraz z innymi urządzeniami niezasilanymi energią elektryczną, ciśnienie powietrza na wyjściu nie powinno przekraczać 4 Pa (4x10 ^-5 bar).
• Przed przyłączeniem urządzenia do instalacji elektrycznej należy sprawdzić zgodność napięcia i częstotliwości z danymi na tabliczce znamionowej. Wtyczka powinna być podłączona do gniazdka z uziemieniem.
• W celu uzyskania optymalnego odprowadzenia powietrza, przewód powinien być krótszy niż 4 metry i powinien posiadać maksymalnie dwa kolanka 90°.
• W przypadku braku możliwości odprowadzenia oparów na zewnątrz, należy zainstalować filtr z węgla aktywnego. Filtr montuje się w korpusie okapu, poprzez wkręcanie go w kierunku zgodnym z ruchem wskazówek zegara.
• UWAGA: Aby uzyskać więcej informacji na temat instalacji, znajdują się one na końcu niniejszej instrukcji obsługi.

Czyszczenie

• Istnieje ryzyko pożaru, jeśli czyszczenie nie jest przeprowadzane zgodnie z instrukcją.
• Nie dopuścić do gromadzenia się smaru w dowolnej części okapu, zwłaszcza w filtrach smarów, ponieważ może to spowodować zagrożenie pożarowe!
• Filtry należy czyścić zależnie od stopnia zabrudzenia, ale nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze nawet gdy urządzenie nie jest włączone.
• Zalecamy używanie rękawic podczas czyszczenia wnętrza urządzenia.

Remont

• Jeśli przewód zasilający zostanie uszkodzony, ze względów bezpieczeństwa należy wymienić go u producenta, w autoryzowanym serwisie lub u innego wykwalifikowanego specjalisty. Ponadto do ww. czynności potrzebne są specjalne narzędzia.
• Nie należy uruchamiać okapu, jeśli są widoczne uszkodzenia na panelu sterowania.
• Jeżeli moduł LED nie działa poprawnie, musi zostać wymieniony przez producenta, autoryzowany serwis techniczny lub wykwalifikowaną osobę, aby uniknąć zagrożenia.
• Jeżeli okap nie działa lub działa niepoprawnie, należy odłączyć go od zasilania i skontaktować się z autoryzowanym serwisem technicznym.
• W razie konieczności dokonania naprawy należy powiadomić najbliższy punkt serwisowy. Używać wyłącznie oryginalnych części zamiennych. Naprawy dokonane przez osoby nieuprawnione mogą spowodować uszkodzenia urządzenia lub zakłócić jego eksploatację. W żadnym wypadku nie podejmować samodzielnych prób naprawy.

Opis urządzenia (Rys. 1-4)

A Wyłącznik i regulator mocy.

Niska

Wysoka

B Wyłącznik oświetlenia.

Włączony

0 Wyłączony

A Automatyczny

C Oświetlenie D Filtry metalowe E Wysuwana część wymiągu F Mocowanie filtrów z węgla aktywnego (Rys.2) G-H Zawór zwrotny (Rys. 2).

Obsługa urządzenia

Włączanie i wyłączanie ciągu oraz oświetlenia odbywa się przyciskami pokazanymi na rysunku 1.

Zaleca się włączenie okapu na kilka minut przed rozpoczęciem gotowania (3 - 5 minut), w ten sposób tworzy się stabilny ciąg powietrza jeszcze przed powstaniem oparów.

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy upewnić się, czy urządzenie jest odłączone od zasilania.

Przestrzegać instrukcji wskazanej dotyczącej bezpieczeństwa.

Jeżeli prace konserwacyjne nie są przeprowadzone zgodnie z instrukcją, MOŻE WYSTĄPIĆ RYZYKO POŻARU!

Czyszczenie filtrów

Zwolnić zapadki, wyjąć filtr z mocowania. Wkład filtra wyczyścić w zmywarce do naczyń lub po namoczeniu w gorącej wodzie; dopuszczalne jest stosowanie środków czyszczących w sprayu (zabezpieczając metalowe części). Po umyciu filtry dokładnie wysuszyć.

Aby wymienić filtry, postępuj w odwrotnej kolejności do ich usuwania. Upewnij się, że zatrzask filtra jest dobrze przymocowany do obudowy, aby zapobiec przedwczesnemu zużyciu filtrów.

Uwaga: okap nie będzie działać, dopóki ponownie nie zostaną zamontowane filtry metalowe.

Uwaga: Niektóre środki myjące używane w zmywarkach mogą odbarwić metalową powierzchnię filtra na czarno. Nie ma to żadnego wpływu na prawidłowość funkcjonowania urządzenia.

Filtry należy czyścić zależnie od stopnia zabrudzenia, jak nie rzadziej niż raz w miesiącu. Prosimy zwrócić uwagę, że podczas gotowania tłuszcz osadza się na filtrze również gdy urządzenie nie jest włączone.

Zaleca się również pozostawienie okapu włączonego (3 - 5 minut) po zakończeniu gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczy z przewodów wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia.

Czyszczenie obudowy

Zalecane jest mycie miękką szmatką namoczoną w ciepłej wodzie z dodatkiem mydła lub płynu do mycia naczyń. Po umyciu dokładnie wytrzeć do sucha.

Uwaga:

• Nie wolno używać metalizowanych gąbek do szorowania, proszków i mleczek szorujących oraz żadnych ostrych narzędzi do skrobania, np. noży, itp.

Filtr z węgla aktywnego

• Aby założyć filtry, należy ustawić je zgodnie z oznaczeniami na wylotach turbiny i przekręcić zgodnie z ruchem wskazówek zegara.
• Żywotność filtrów wynosi 3-6 miesięcy, zależnie od intensywności używania wyciągu.
• Filtrów z węgla aktywnego nie myć ani regenerować. Zużyte należy wymienić na nowe.
• Aby zdjąć zużyte filtry, postępować w odwrotnej kolejności.

Wymiana żarówek

• Usuwając szklaną osłonę żarówki, staną się one widoczne. Działaj ostrożnie: upewnij się, że wyciąg jest odłączony od sieci i że żarówki, które należy wymienić, nie są gorące.
• Używaj żarówek o maksymalnej mocy 20W.

Informacje techniczne

Charakterystyka techniczna:

SPRAWDŹ TABLICZKĘ ZNAMIONOWĄ WEWNĄTRZ URZĄDZENIA

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z:

Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Montaż

Do montażu w ciągu w meblach należy wykorzystać szablon z wymiarami (Rys. 4):

Dolna powierzchnia okapu powinna znajdować się co najmniej 50 cm nad palnikami elektrycznymi lub 65 cm nad palnikami gazowymi.

W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących wentylacji i oddymiania.

Nie należy odprowadzać oparów przewodami oddymiającymi, które służą do odprowadzania spalin urządzeń niezasilanych energią elektryczną.

W celu uzyskania optymalnego odprowadzenia powietrza, przewód nie

• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301. EMC: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

powinien być dłuższy niż 4 metry i powinien posiadać maksymalnie dwa kolanka 90°

W przypadku braku możliwości odprowadzania oparów na zewnątrz, należy zainstalować filtr z węgla aktywnego. Filtr montuje się w korpusie wyciągu, poprzez wkręcanie go w kierunku zgodnym z ruchem wskazówek zegara.

W razie konieczności wymiany listwy frontowej na meblową, należy postępować zgodnie z rysunkiem 3:

• Należy wysunąć ruchomy panel.
• Usunąć śruby (T), które przytrzymują front.
• Przykręcić nowy front używając tych samych śrub.

Jeśli coś nie działa

Przed wezwaniem serwisu należy sprawdzić:

Problem	Prawdopodobna przyczyna	Rozwiȩzanie
Silnik okapu nie działa.	Kabel zasilajcy nie jest podłoczony do sieci.	Podłczyć kabel do sieci.
	Nie ma napięcia w sieci.	Sprawdzić bezpieczniki.
Okap wibrije.Niedostateczna mocciągu.	Filtry są zabrudzone.	Wymienić filtry wegrlowe.
	Zablokownik jest wylot powietrza.	Umyć filtry metalowe.
	Niedostateczny wylot powietrza	Udrożnić przemność odpradowazUTILITY
Oświetlenie nie działa.	Śarówki przypealty są.	Wymienić zarowyki..ILCOS CODE: DR-6-H-E14-37
	Śarówki obluzowały są	Dokręcić zarowyki

Oszczędzanie energii

To urządzenie jest energooszczędne, ale istnieje kilka wskazówek, jak zaoszczędzić jeszcze więcej energii:

• Podczas gotowania należy zadbać o wystarczający dopływ powietrza, aby okap mógł pracować wydajnie i przy niskim poziomie hałasu. Dostosuj prędkość wentylatora do ilości pary wytwarzanej podczas gotowania. Używaj najwyższych obrotów tylko wtedy, gdy jest to wymagane. Im niższa prędkość wentylatora, tym mniej energii jest zużywane.
• Jeśli podczas gotowania wytwarzana jest duża ilość pary, w odpowiednim momencie wybierz wyższą prędkość wentylatora. Jeśli para rozprzestrzenia się już po kuchni, okap będzie musiał pracować dłużej, zużywając więcej energii.
• Wyłącz okap, jeśli już go nie potrzebujesz.
• Wyłącz światło, jeśli już go nie potrzebujesz. Czyść i (jeśli to konieczne) wymieniaj filtr w regularnych odstępach czasu, aby zwiększyć skuteczność wentylacji i zapobiec ryzyku wybuchu pożaru.
• Nałóż pokrywkę na patelnię, aby zmniejszyć ilość pary i skraplania.

Opakowanie

Powyższy symbol oznacza, że wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku.

Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku.

Usuwanie sprzętu:

1. 1. Odłączyć zasilanie sieciowe. 2. Zdejmij osłonę kanału nad okapem.
2. 3. Odłącz kanał. 4. Aby wesprzeć sprzęt, usuń wkręty mocujące go do ściany. 5. W przypadku usuwania odpadów postępuj zgodnie z odpowiednimi wytycznymi dotyczącymi ochrony środowiska.

Wycofanie z eksploatacji

Niniejsze urządzenie posiada oznaczenia zgodne z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Powyższy symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego.

Urządzenie, z przeznaczeniem do złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych. Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności, odcinając kabel elektryczny.
