Ürün tipi	Davlumbaz
Marka	TEKA
Model	TL1 52
Boyutlar (G x D x Y)	60 x 50 x 15 cm
Ağırlık	10 kg
Besleme	220-240 V, 50 Hz
Motor gücü	250 W
Maksimum hava debisi	600 m³/saat
Ses seviyesi	65 dB
Aydınlatma	2 adet LED ampul (her biri maks. 20 W, ILCOS DR-6-H-E14-37)
Hız sayısı	2 (Orta ve Maksimum)
Filtre türleri	Yıkanabilir metal filtreler + Aktif karbon filtre (opsiyonel)
Tahliye	Dışarıya veya karbon filtre ile geri dönüşüm
Minimum kurulum yüksekliği	50 cm (elektrikli ocak), 65 cm (gazlı ocak)
Maksimum kanal uzunluğu	4 metre (maks. 2 adet 90° dirsek)
Özel fonksiyonlar	Geri tepme klapeleri, çekilebilir takım
Malzeme	Paslanmaz çelik
Kontrol	Mekanik anahtarlar
Filtre temizleme sıklığı	Ayda en az bir kez
Karbon filtre ömrü	Kullanıma bağlı olarak 3 ila 6 ay
Enerji sınıfı	Belirtilmemiş
Onarılabilirlik	Orijinal yedek parçalar mevcut
Güvenlik	Sigorta, topraklama, çocuk koruması

Sık sorulan sorular - TL1 52 TEKA

Davlumbaz çalışmıyorsa ne yapmalıyım?

Güç kablosunun doğru bağlandığından ve prize voltaj geldiğinden emin olun. Gerekirse, elektrik tesisatını bir profesyonele kontrol ettirin.

Davlumbaz neden doğru şekilde emmiyor?

Bu genellikle yağla doymuş metal filtreden kaynaklanır. Temizleyin veya değiştirin. Ayrıca tahliye kanalının tıkalı olmadığından ve uzunluğunun 4 metreyi ve 2'den fazla dirseği geçmediğinden emin olun.

Metal filtreler nasıl temizlenir?

Filtreler bulaşık makinesinde veya elde sıcak sabunlu suda yıkanabilir. Yeniden takmadan önce iyice kuruladığınızdan emin olun. Aylık temizlik önerilir.

Aktif karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre kullanıma bağlı olarak her 3 ila 6 ayda bir değiştirilmelidir. Yıkanamaz veya tekrar kullanılamaz.

Lambalar yanmıyor, ne yapmalıyım?

Lambaların yanık olup olmadığını (referans ILCOS DR-6-H-E14-37) veya yanlış takılıp takılmadığını kontrol edin. Aynı tip ve güçteki lambalarla değiştirin (maks. 20W). Herhangi bir işlem yapmadan önce davlumbazın fişini çekin.

Önerilen kurulum yüksekliği nedir?

Davlumbazın alt kısmı, elektrikli ocağın en az 50 cm üzerine ve gazlı ocağın en az 65 cm üzerine yerleştirilmelidir. Ocak üreticisinin talimatları daha büyük bir mesafe belirtiyorsa, onlara uyun.

Davlumbazı geri dönüşüm modunda kullanabilir miyim?

Evet, havayı dışarıya tahliye etmek yerine mutfakta geri dönüştürmek için aktif karbon filtre takmak mümkündür. Kurulum için kılavuzdaki talimatları izleyin.

Davlumbaz ile nasıl enerji tasarrufu yapabilirim?

Buhar miktarına uygun hızı kullanın, kullanımdan sonra davlumbazı ve aydınlatmayı kapatın, tencereleri kapatın ve verimliliği korumak için filtreleri düzenli olarak temizleyin.

Anormal gürültü durumunda ne yapmalıyım?

Tahliye kanalının tıkalı veya yanlış kurulmuş olmadığını kontrol edin. Filtrelerin doğru yerleştirildiğinden emin olun. Gürültü devam ederse, satış sonrası servisi ile iletişime geçin.

Cihazın ömrü sonunda nasıl imha edilir?

Davlumbazı evsel atıklarla birlikte atmayın. (WEEE direktifine uygun olarak) bir elektrikli atık toplama noktasına götürün. Bırakmadan önce güç kablosunu çıkarın.

KULLANIM KILAVUZU TL1 52 TEKA

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun.

Cihazın kurulumu ve çalıştırılmasından önce, verilen kılavuzu dikkatlice okuyun.

Cihazın kurulumu ve çalıştırılmasından önce, verilen kılavuzu dikkatlice okuyun.

Piv aTnEv ykataaon kai T npnon Tns ouokuev, TaapaKaIoUe va diaBaTe TPOEKTiKa TIC napexoEvEc oynieC.

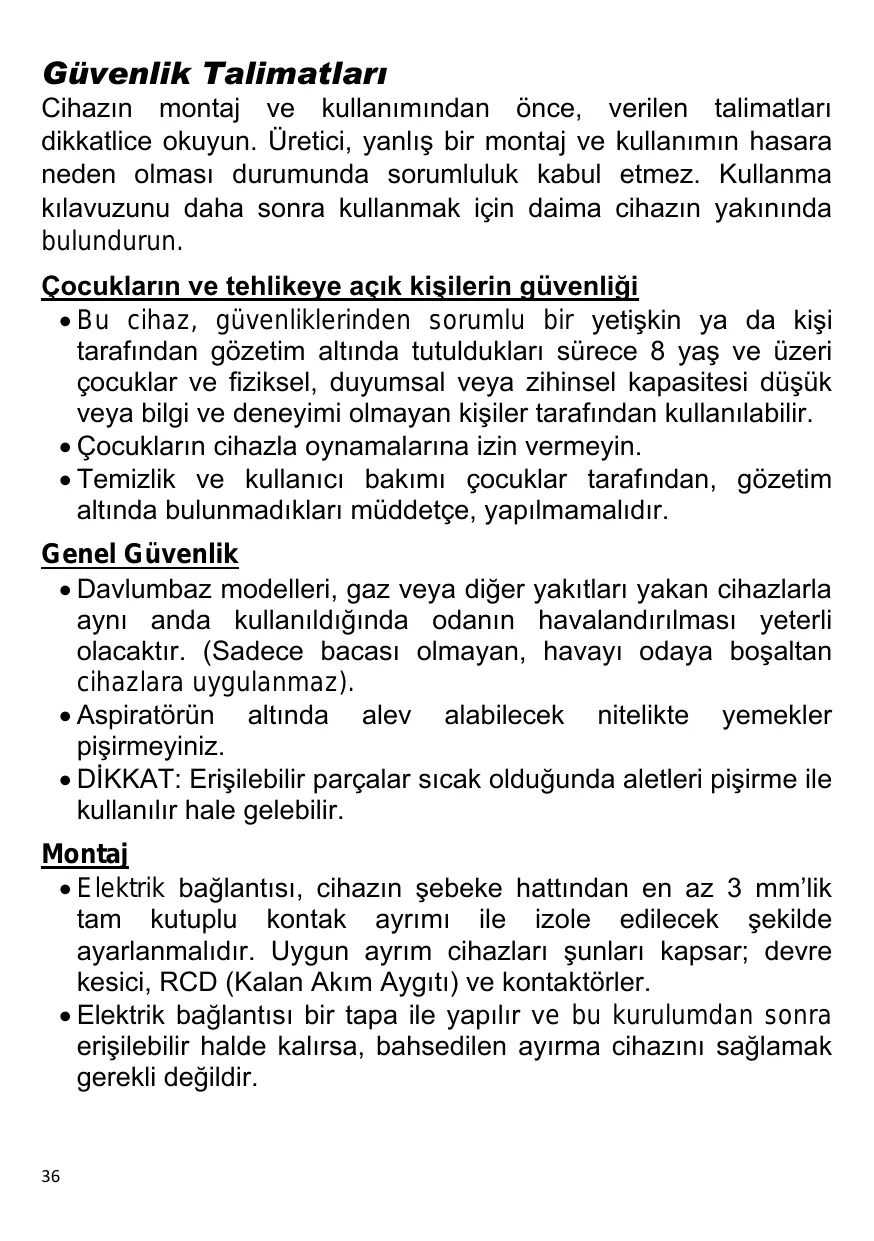

Güvenlik Talimatları

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olması durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

Çocukların ve tehlikeye açık kişilerin güvenliği

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafından gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kapasitesi düşük ya da bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.
• Çocukların cihazla oynamalarına izin vermeyin.
• Temizlik ve kullanıcı bakımı, çocuklar tarafından, gözetim altında bulunmadıkları müddetçe yapılmamalıdır.

Genel Güvenlik

• Davlumbaz modelleri, gaz veya diğer yakıtları yakan cihazlarla aynı anda kullanıldığında odanın havalandırması yeterli olacaktır. (Sadece bacası olmayan, havayı odaya boşaltan cihazlara uygulanmaz).
• Aspiratörün altında alev alabilecek nitelikte yemekler pişirmeyiniz.
• DİKKAT: Erişilebilir parçalar sıcak olduğunda, cihazı pişirme ile kullanırken yaralanabilirsiniz.

Montaj

• Elektrik bağlantısı, cihazın şebeke hattından en az 3 mm'lik tam kutuplu kontak açıklığı ile izole edilecek şekilde ayarlanmalıdır. Uygun açma cihazları şunları kapsar: devre kesici, RCD (Kalan Akım Aygıtı) ve kontaktörler.
• Elektrik bağlantısı bir fiş ile yapılır ve bu kurulumdan sonra erişilebilir halde kalırsa, bahsedilen ayırma cihazını sağlamak gereklidir.

Gaz veya diğer yakıtlar ile çalışan cihazların dumanını hava bacasından boşaltmayınız. (Sadece bacası olmayan, havayı odaya boşaltan cihazlara uygulanmaz). - Aspiratörün alt kısmı ile ocak arasındaki korunması gereken mesafe; elektrikli ocaklarda minimum 50 cm ve gazlı ocaklarda minimum 65 cm olmalıdır. Eğer gazlı ocak kullanma kılavuzunda bu mesafenin artırılmasına dair bir uyarı varsa uyulması gerekmektedir. - Aspiratörü monte etmeden önce yürürlükteki duman ve hava standartlarını kontrol ediniz. - Aspiratörün bağlantısını yapmadan önce aspiratörün iç kısmında bulunan özellikler etiketinde belirtilen voltaj ve frekans değerlerini kontrol ediniz. - Aspiratörünüzden maksimum performansı alabilmeniz için çıkış borusunun 4 metreyi geçmemesine ve 2 adet 90°'lik açıdan (dirsek) fazla olmamasına dikkat ediniz. - Davlumbazın dışarıya açılan bir bacaya bağlanması ilk tercih olsa da bunun mümkün olmadığı hallerde karbon filtre kullanılabilir. Emilen hava karbon filtreler yardımıyla temizlenerek ortama geri döner. - NOT: Daha fazla kurulum bilgisi için, bu kullanım kılavuzunun sonuna bakın.

Temizlik

• Kullanma kılavuzu içerisinde yer alan temizlik talimatları dışına çıkıldığı takdirde yangın riski vardır.
• Aspiratörün herhangi bir kısmında yağ birikmesine müsaade etmeyiniz, özellikle filtrelerde. YANGIN TEHLİKESİ DOĞURABİLİR.
• Kullanım sıklığına göre filtreler en az ayda bir kez temizlenmelidirler. Yemek pişirme esnasında hatta pişirmediğiniz zamanlar dahil aspiratörünüz üzerinde yağ birikimi olabilir.
• Aspiratörün iç kısmını temizlerken eldiven kullanmanızı ve çok dikkatli olmanızı tavsiye ederiz.

Tamirat

• Elektrik kablosunun zarar görmesi durumunda kablo, bir kazanın meydana gelmesine engel olmak için, üretici, yetkili servis veya benzer nitelikteki kalifiye bir kişi tarafından değiştirilmelidir.
• Güç kaynak kablosunda ya da kontrol panelinde bir deformasyon görülürse aspiratörünüzü kesinlikle kullanmayınız.
• LED modülü arızalıysa, olası bir tehlikeyi önlemek için servis temsilcisine veya benzer derecede nitelikli kişilere başvurunuz.
• Eğer aspiratörünüz çalışmaz ise ya da normal olarak çalışmıyorsa cihazınızı elektrik bağlantısından ayırın ve en yakın Teka yetkili servisine başvurun.
• Gerekli olduğu durumlarda en yakın Teka yetkili servisine başvurun ve orijinal yedek parça kullanıldığından emin olun. Yetkili servis harici tamirler sizin zarar görmenize sebep olabilecek aparatların hasar görmesine ya da cihazın ayarlarını bozabilir. Üretici firma aparatların yanlış kullanımından sorumlu değildir.

Aparatların tanımı (Fig. 1-4)

A Üç kademeli fan çeşidi düğmesi.

Yavaş

Hızlı

B Motordan bağımsız ışık düğmesi.

Açık

0 Kapalı

A Otomatik

C Lamba D Pişirme alanının üst tarafına yerleştirilmiş ve temizlik için kolayca çıkarılabilen filtreler.

E Maksimum gaz çekişine olanak sağlayan alan. F Aktif karbon filtre kullanım imkanı (Bkz.2). G-H Çekilen gazların geri dönüşümünü engellemek için baca çıkışına yerleştirilen kelebek (borular ve aparatlar paketle beraber temin ediliyor) (Bkz.2).

Kullanım Talimatları

Şekilde görülen düğmelere basarak aspiratörünüzün fonksiyonlarını kontrol edebilirsiniz.

Pişirme bittikten sonra 3-5 dakika süre ile aspiratörünüzü çalıştırmaya devam ediniz.

Temizleme ve Bakım

Temizleme ve bakım işlemine başlamadan önce cihazın ana elektrik bağlantısından ayrıldığına emin olunuz.

Temizlik talimatları doğrultusunda yapılmazsa yangın riski vardır.

Filtrelerin Temizliği

Temizlik için filtreleri kanatlarından ayırınız. Filtreleri bulaşık makinesinde (notlara bakınız) ya da yağların çözülmesi için sıcak su içinde bekletmek suretiyle ya da isteğe bağlı olarak metal olmayan

parçaların korunması şartı ile özel spreyler ile temizlenebilir. Temizlik işleminden sonra filtreleri kurumaya bırakın.

Filtreleri değiştirmek için çıkarılma işlemlerinin tersini yapın. Filtrelerin zamansız düşmesini önlemek için filtre mandalının yuvaya sıkıca tutturulduğundan emin olun.

Eğer ana filtre yeniden takılmazsa DİKKAT: Aspiratör çalışmaz.

Notlar: Bulaşık makinesinde kullanılan kuvvetli deterjanlar filtrenizin kararmasına neden olabilirler fakat bu filtrenizin yağ tutuş özelliğine bir etkide bulunmaz.

Not: Kullanım sıklığına göre filtreler en az ayda bir kez temizlenmelidirler.

Yemek pişirme esnasında hatta pişirmediğiniz zamanlar dahil aspiratörünüz üzerinde yağ birikimi olabilir.

Böylece çiğbacadaki tüm yağ tortuları dışarı atılacak ve yağ, duman ve kokuların tekrar geri dönüşü engellenecektir.

Aspiratör Gövdesinin Temizlenmesi

Ilık (ortalama 40°C) sabunlu su kullanılması tavsiye edilir. Hazırlanan su ile nemlendirilmiş bir bez ile aspiratörün keskin kenarlarına ve ızgaralara dikkat edilerek temizlik yapılabilir. Durulama sonrası kuru lif bırakmayan bir bez kullanmanızı tavsiye ederiz.

Not:

• Aşındırıcı, paslandırıcı ya da çizici maddeler kullanmayınız. Metal yüzeye zarar verebilecek aşındırıcı temizlik maddeleri kullanmayınız. Sert cisimlerle (bıçak, makas gibi) temizlemeyiniz.

Aktif Karbon Filtre

• Karbon filtreyi yerine takmak için kapağı açınız, filtreyi yerine yerleştirdikten sonra kapağı kapatınız. Kullanım sıklığına ve şekline göre karbon filtreler üç ila altı ay arasında değiştirilmelidirler.
• Karbon filtre yıkanamaz ve tekrar kullanılamaz. Ömürleri dolduğunda değiştirilmeleri gerekmektedir.
• Kullanım ömrünü tamamlamış bir karbon filtrenin yenisi ile değiştirilmesi için takma işleminin tekrarlanması ve eskisinin tamamen atılması gereklidir.

Lambaların Değiştirilmesi

• Lambalara ulaşmak için filtre dayanaklarını sökünüz.
• Değiştirme işlemine başlamadan önce cihazın elektrik bağlantısının kesildiğine ve

lambaların sıcak olmadığından emin olunuz.

• Maksimum ampul gücü: 20 W.

Teknik veriler

Elektrik verileri:

Bu cihaz, aşağıdaki standartlara uygun şekilde tasarlanmış, test edilmiş ve üretilmiştir:

Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301. Elektromanyetik Uyumluluk: EN 55014-1 / CISPR 14-1; EN 55014-2 / CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Montaj

Aspiratörünüzü mutfak dolabına monte edebilmenize yardımcı olması amacıyla 4 dakikalık şekil düzenlenmiştir.

Aspiratörün alt kısmı ile ocak arasındaki korunması gereken mesafe; elektrikli ocaklarda minimum 50 cm ve gazlı ocaklarda minimum 65 cm olmalıdır. Eğer gazlı ocak kullanma kılavuzunda bu mesafenin artırılmasına dair bir uyarı varsa uyulması gerekmektedir.

Aspiratörünüzden maksimum performansı alabilmeniz için çıkış borusunun 4 metreyi geçmemesine ve 2 adet 90°'lik açıdan (dirsek) fazla olmamasına dikkat ediniz.

Baca çıkışı tavsiye edilmesine rağmen, havanın tekrar mutfağa geri dönmesini sağlayan karbon filtreler de kullanılabilir.

MUTFAK DOLAPLARINIZLA uyumlu hale getirmek için aspiratörünüzün Teka yazılı ön panelini değiştirmek istiyorsanız, aşağıda belirtilen işlemleri uygulayınız (Bölüm 3):

Sürgülü alanı açınız. - Ön panel bağlantısını sağlayan (T) vidalarını sökünüz. - Yeni ön paneli takınız ve eski paneldeki şekilde montajını yapınız.

Eğer çalışmayan bir şey varsa

Teknik servise başvurmadan önce aşağıdaki işlemleri takip edin:

Hata	Muhtemel sebep	Çözüm
Aspirator Çalışmiyor Aspirator yeri kadar üflemiyor ya da titriyorsa	Kablo böglıdecessil.	Kabloyu böglayıniz.
	Prize akım gelmiyor.	Parçalarıdehyiştiniriz/tamir ediniz.
Işkı Çalışmiyorsa.	Baca Türkiyeşir.	Bacayı temizleyiniz.
	Yetersiz hava çkışi.	Montaj:yapankı ile irtibata.Sincen ve kullanma kılıvuzuna).(6)
Aspirator Çalışmiyor	Lamba patlak.	Lambayıdehyişirin. ILCOS CODE: DR-6-H-E14-37
	Lambaccessk.	Lambayı.Sincen.

Enerji Tasarrufu

Bu cihaz enerji verimliliği sınıfındadır, ancak daha fazla enerji tasarrufu yapmanızı sağlayacak bazı ipuçları aşağıda verilmiştir:

• Pişirme sırasında, davlumbazın verimli şekilde ve düşük çalışma gürültüsüyle çalışmasını sağlamak için yeterli hava beslemesi olduğundan emin olun. Fan devrini pişirme sırasında üretilen buhar miktarına göre ayarlayın. Yoğun modu sadece gerektiğinde kullanın. Fan devri ne kadar düşük olursa, o kadar az enerji tüketilir.
• Pişirme sırasında büyük miktarda buhar oluşuyorsa, zamanında daha yüksek fan devrine geçin. Pişirme sırasında oluşan buhar daha önceden mutfağa yayılmış durumdaysa, davlumbazın daha uzun süre çalıştırılması gerekecek, bu da daha fazla enerji tüketilmesine neden olacaktır.
• Kullanmaya ihtiyaç duymadığınızda davlumbazı kapatın.
• Kullanmaya ihtiyaç duymadığınızda aydınlatmayı kapatın.
• Havalandırma sisteminin verimliliğini artırmak ve yangın riskini önlemek için filtreyi düzenli aralıklarla temizleyin ve (gerekirse) değiştirin.
• Pişirme sırasında oluşan buhar ve yoğuşmayı azaltmak için tencerelerin kapaklarını kapatın.

Ambalajın Atılması

Ambalajınız Yeşil Nokta taşımaktadır.

Eğer yaşadığınız yerde böyle bir uygulama varsa farklı ambalaj malzemelerini örneğin; kartonları, şeritleri, naylon folyoları ve kutuları ayırınız. Bu işlem ambalaj malzemelerinin yeniden kullanılmasını sağlayacaktır.

Ekipmanın sökülmesi:

1. Şebeke gücünü kesin.
2. Davlumbazın üzerindeki kanalı sökün. 3. Kanalı ayırın.
3. Ekipmanı destekleyerek, duvarda desteklenmesini sağlayan vidaları sökün.
4. Atıkların bertarafı için, uygun çevre koruma yönergelerine göre ilerleyin.

Kullanılmayan Cihazların Atılması

2012/19/EU sayılı Elektrikli ve Elektronik malzeme atıkları konulu Avrupa Yönetmeliği'ne göre, elektrikli ve elektronik aletler normal çöpler gibi atılmamalıdır.

Kullanım ömrü dolmuş malzemeler, bileşenlerin tekrar kullanılması, geri dönüşüm imkanlarını artırmak, insan sağlığına ve çevreye zarar vermemek için ayrı olarak toplanmalıdır. Kullanıcıların bu tip ürünlerin ayrı toplanmaları gerektiğini kolayca anlamaları için ürünlerde "üzerinde çarpı işareti bulunan bir çöp kutusu işareti" kullanılır.

Bunun için lütfen yerel bölge belediyeleri, atık çöp depoları veya ürün aldığınız mağaza ile temasa geçiniz.

Cihazı atmadan önce cihazın kablosunu ve fişini kesiniz.

Hata	Muhtemel sebep	Çözüm
Aspirator calismayor	Kablo böglı değil.	Kabloyu böglayıniz.
	Prize akım gelmiyor.	Parçalarıdehyistiriniz/tamir ediniz.
Aspirator yeteri kadar üflemiyor ya da	Filtre yağla kaplanlışır.	Filtreyi temizleyin ya dadehyistirin.
	Baca tikanlışır.	Bacayı temizleyiniz.
titriyorsa	Yetersiz hava çkışi.	Montaj:yapan kişi ile irtibata.Since ve kullanma kılıvuzuna bestehturun.
Aspiratorçalıkmiyor	Lamba patlak.	Lambayıdehyistirin.ILCOS CODE: DR-6-H-E14-37
	Lamba gezşek.	Lambayı世人.
