HASZNÁLATI ÚTMUTATÓ INCA LUX GLASS FABER

Felhasználói Kézikönyv

دليل التركيب

INDEX

EN

ÁPOLÁS ÉS KARBANTARTÁS 86

الفهرس

SA

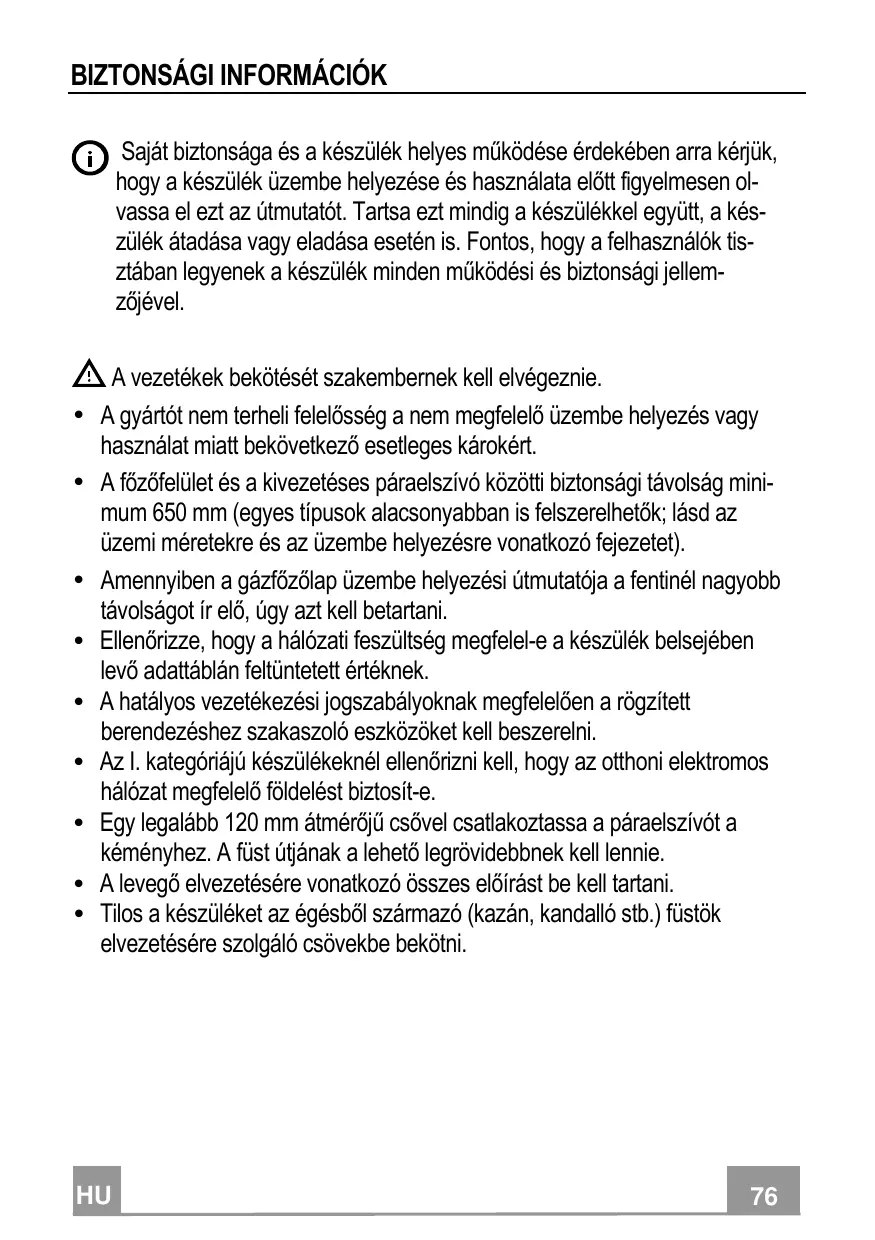

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A vezetékek bekötését szakembernek kell elvégeznie.

• A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért.
• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani.
• Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek.
• A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.

• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.

• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.

• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

⚠️ FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

- Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon.

⚠️ FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.

- Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.

- Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.

- A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.

- Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

- A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

• Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
• Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).

- A terméken, illetve a csomagoláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

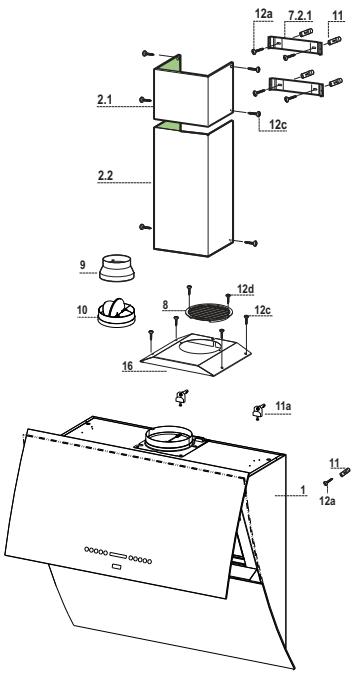

Alkatrészek

Hiv.	Db	Készülék alkatrészei
1	1	Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők
2.1	1	Felső kémény
2.2	1	Alsó kémény
8	1	Levegőkimeneti irányított rács
9	1	150-120-as szűkítőperem
10	1	Perem visszacsapó szeleppel (opcionális)
16	1	Szűrőfedél

Hiv.	Db	Felszerelési alkatrészek
7.2.1	2	Felső kéményt rögzítő kengyel
11	5	Tiplik
11a	2	SB 12/10-es tipli
12a	5	4,2 x 44,4 csavar
12c	10	2,9 x 6,5 csavar
12e	2	2,9 x 9,5 csavar

Db	Dokumentáció
1	Használati útmutató

A méretek a kiválasztott változattól függően változnak

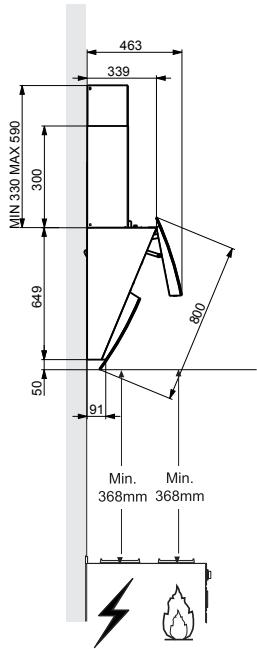

Falfuratok és rögzítési pontok

Húzzon a falon:

• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén;
• egy vízszintes vonalat a főzőfelület fölött min. 960 mm-es magasságban;
• A vízszintes vonalon jelöljön be egy pontot (1) a függőleges segédvonaltól 249 mm-re jobbra.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A megadott módon jelöljön be egy hivatkozási pontot (2) a függőleges segédvonaltól 210 mm-re, valamint a főzőlap fölött 458 mm-rel.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A bejelölt pontoknál (1) készítsen 12 mm átmérőjű furatokat.
• A bejelölt pontnál (2) készítsen 8 mm átmérőjű furatot.
• Helyezze be az (1) furatokba a tipliket 11a kengyellel, majd csavarja be azokat.
  • Helyezze be a (2) furatba a 11 tiplit.
• Illessze az ábra szerinti módon 1-2 mm-re a mennyezettől vagy a felső határtól a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon X mm-re (X = a tartozékként adott felső kémény magassága) az első kengyel alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat.
  • Helyezze be a furatokba a 11 tipliket.
• A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.

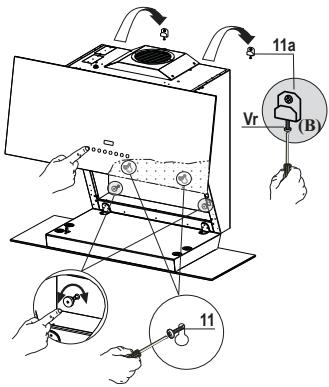

A készülékház felszerelése

• Állítsa be a 11a kengyelek két Vr csavarját a menet elejére (B).
• Akassza fel a készülékházat a két 11a kengyelre.
• A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.
• Nyissa ki a felső panelt (lásd a HASZNÁLAT c. bekezdést)
• Kézzel lefelé húzva nyissa ki az alsó ablakot.
• A megfelelő fogantyúk segítségével vegye ki a zsírszűrőket.
• A készülékház belsejéből a Vr csavarokkal szintezze be a készülékházat.

Figyelem: Ha a fal szabálytalansága miatt az üvegpanelek illeszkedése nem tökéletes, akkor a készülékház alsó részén található belső gombokkal lehet beállítani az illeszkedést.

• Csavarja be a 11 biztonsági csavarokat.
• Szerelje vissza a zsírszűrőket, csukja be a felső panelt (lásd a HASZNÁLAT c. bekezdést).
• Áramtalanítsa a készüléket.

Figyelem: Ha az előlap nyitási vagy zárási fázisban egy akadálynak ütközik, leáll; az akadály eltávolítását követően a gombot újra lenyomva az előlap kinyílik.

Figyelem: Hiba esetén ellenőrizze a biztosítékot.

A biztosíték cseréje

- A biztosíték a balra felül található, a jelzés szerint csavarja el a biztosítéktartót, majd egy ugyanolyannal cserélje ki a biztosítékot.

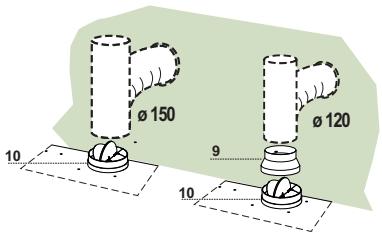

Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 120 vagy 150 mm átmérőjű merev vagy rugalmas csővel történjen.

Összekötés 150 mm átmérőjű csővel

• Illessze a 10 150 mm átmérőjű peremet a készülékház kimenetéhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.

Összekötés 120 mm átmérőjű csővel

• A 120 mm átmérőjű csővel való összekötés esetén illessze a 9 szükítőperemet az előzetesen felszerelt 10 150 mm átmérőjű peremhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Mindkét esetben vegye ki az aktív szenes szagszüröket.

Levegőkimenet (szűrős változat)

A szürös változatnál történő beépítéskor meg kell venni az aktív szenes opcionális készletet.

• Vegye le a kéményt rögzítő sarokvasat
• Csavarja fel a levegőkimenetre a szűrőfedelet a négy 12c (2,9 x 6,5) csavar használatával.
• Rögzítse a 8 irányított rácsot a visszaforgatott levegő kimenetére a tartozékként adott 2 darab 12d csavarral (2,9 x 9,5).

• Helyezze újra áram alá a készüléket.
• A felső panel kinyitásához 2 másodpercig tartsa lenyomva az “A” gombot (Lásd a „Használat” c. bekezdést).
• Vegye le a zsírszűrőket (lásd a “Karbantartás” bekezdést), és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába

A kémény felszerelése

Felső kémény

• A két oldalsó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza őket.
• A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról a kengyeleket.

Alsó kémény

• A kémény két oldalsó panelét finoman húzza szét, akassza a felső kémény és a fal közé, majd kattanásig zárja vissza őket.
• A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az alsó részt a készülékházhoz.

Gomb	Funkció	Kijelző
A	Zárt ablak: 2 másodperces lenyomásakor kinyitja az ablakot és az utoljára használt sebességfokozaton kapcsolja be a motort.Nyitott ablak: Rövid lenyomásakor ki- vagy bekapcsolja a motort.	Mutatja a beállított sebességet.
B	Csökkenti az üzemi sebességet.	Csökken a világító elemek száma.
C	Növeli az üzemi sebességet.	Növekszik a világító elemek száma.
D	Aktiválja/kiiktatja az intenzív sebességet. Ez a fokozat 10 percre van időzíve, aminek végén a rendszer visszatér az előzetesen beállított sebességre. Nagymennyiségű főzési gőz kezelésére alkalmas. Nem aktiválható, ha a 24H funkció be van kapcsolva.	Villog az I, és a kijelző minden eleme világít.
	Az összes fogyasztó (motor+világítás) kikapcsolt állapotában, valamint ha nincs folyamatban riasztás, a gomb kb. 5 másodpercig való lenyomása bekapcsolja / kikapcsolja a szénszűrők vészjelzését.	„C” 2 villogás – aktív vészjelzés.„C” 1 villogás – kikapcsolt vészjelzés.
E	Aktiválja/kiiktatja a 24H sebességet. Ez a sebesség aktiválja, és olyan sebességfokozatra kapcsolja a motort, amely óránként 10 percig 100 m3/h elszívást tesz lehetővé. Nem aktiválható, ha azIntenzívvagy a Késleltetésbe van kapcsolva.	24 látható, és a kijelzőn ismétlődve világítanak az elemek.
	Az összes fogyasztó (motor+világítás) kikapcsolt állapotában, valamint ha nincs folyamatban riasztás, a gomb kb. 5 másodpercig való lenyomása bekapcsolja / kikapcsolja a távvezérlőt.	(A motor ledsáv 2 villogása = A távvezérlő aktiválva.(A motor ledsáv 1 villogása = A távvezérlő kikapcsolva.
F	Aktiválja/kiiktatja a Késleltetés funkciót. Bekapcsolt motornál használható (azIntenzívés a 24H kivételével), aktiválja a motor és a világítás automatikus, 30 perccel késleltetett kikapcsolását.	Egy Óra ikont mutat.
	5 másodpercre lenyomvaaktiválja / kiiktatja a gombzárat, például üvegtisztítás elvégzéséhez.	A ledek felgyulladnak, és egy bekapcsolási sort hajtanak végre.
G	A gomb kb. 3 másodperces lenyomásakor megtörténik a szűrőtelítettség jelzésének nullázása, amikor minden fogyasztó (motor + világítás) kikapcsolt állapotban van	100 üzemóra után egyCseppikon jelzi a fémszűrők telítettségét.200 üzemóra után Cjelzi a szénszűrők telítettségét.
H	A gomb minden egyes lenyomására ciklikusan módosítja a megvilágítási intenzítást.	-
I	Zárt ablak: Kb. 2 másodperces lenyomásakor félig kinyitja az ablakot és maximális erősségen felkapcsolja a világítást, ami azután a Hgombbal módosítható.- A gomb ismételt lenyomásakor kikapcsol a világítás és bezáródik az ablak.- Az Agomb megnyomásakor kikapcsol a világítás, és a motor csak az első két sebességfokozatban működik.Nyitott ablak: Rövid lenyomásakor ki- vagy bekapcsolja a világítást.	-
L	Zárt ablak: Kb. 2 másodperces lenyomásakor kinyitja az ablakot, harmadik fokozatban kapcsolja be a motort és maximális erősségen kapcsolja fel a világítást.Nyitott ablak: Kb. 2 másodperces lenyomásakor kikapcsol mindent (motor és világítás), minden aktív funkciót nulláz és bezárja az ablakot.	-

Figyelem:

A nyítás és zárás fázisában a panel olyan védelemmel van ellátva, amely a mozgás közbeni megakadás esetén megfordítja a menetírányt, de legfeljebb 6 alkalom után villogó „☐” animáció jelzi a végleges megakadást. Ekkor lehetőség szerint szüntesse meg a mozgást gátló akadályt, majd nyomja meg 2 másodpercre az L gombot. A panel maximum 6 alkalommal próbál meg bezáródni vagy kinyílni, mielőtt véglegesen megakad és nem mozdul tovább. Ilyen esetben forduljon a Vevőszolgálathoz.

TÁVVEZÉRLŐ

Ez a készülék egy távirányító segítségével vezérelhető, ami egy 3 voltos, CR2032 típusú elemmel működik (nincs mellékelve).

• Ne tegye a távvezérlőt höforrások közelébe.
• Ne dobja ki az elemeket, hanem tegye azokat a megfelelő hulladékgyűjtőbe.

Távvezérlő-kezelőlap

		Motor	Zárt ablak: Az ablak kinyílik és a motor az utoljára beállított sebességi kapcsol be.
			Nyitott ablak: ON/OFF motor
			2 másodperces megnyomás:a) Nyitott ablak mellett motor + világítás KI.b) Zárt ablak mellett ablak kinyitása és világítás + motor BE.
	↓↑	-	-
	%o	-	-
		Világítás	Zárt ablak: Az ablak félig kinyílik, és a lámpák maximális intenzitással felgyu
			Félig nyitott ablak: A lámpák elalszanak, és az ablak becsukódik.
			Nyitott ablak: ON/OFF világítás.
		Intenzív	Aktiválja az Intenzív funkciót.
		Késleltetés	Aktiválja a Delay funkciót.
			2 másodperces megnyomás: A 24H funkció aktiválása / kiiktatása.
+		-	Minden egyes megnyomása növeli az üzemi sebességet.
		-	Minden egyes megnyomása csökkenti az üzemi sebességet.

Fém zsírszűrők

Mosogatógépben is tisztíthatók, és amikor a kijelzőn megjelenik a Csepp szimbólum, vagy legalább kb. 2 havonta, illetve – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni.

A vészjelzés nullázása

- Tartsa legalább 2 másodpercig lenyomva a G gombot.

A szürök tisztítása

- Ha csukva van, nyissa ki az elölapot az A gombot legalább 1 másodpercig lenyomva tartva (Lásd HASZNÁLAT).

- Nyissa ki az ajtót Alsó ki a kezét az ajtó felé basso. Aprire Alsó ki a kezét.

- Egyenként vegye ki a szűrőket úgy, hogy a szűröblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.

- Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket. (A szűrőfelület színének – idővel esetlegesen bekövetkező – elváltozása semmilyen módon nem befolyásolja a szűrő hatékony működését.)

- Úgy szerelje öket vissza, hogy a fogantyú a külső látható rész felé essen.

Nem mosható és nem regenerálható, amikor a kijelzőn megjelenik a C szimbólum, illetve legalább 4 havonta cserélendő. Előzetesen aktiválni kell a riasztási jelzést.

A vészjelzés aktiválása

• A keringetéses változatnál a szűrők telítettségére utaló vészjelzést az üzembe helyezéskor vagy azt követően kell aktiválni.
• Kapcsolja ki a világítást és az elszívómotort.
• Tartsa kb. 5 másodpercig lenyomva a D gombot az aktív szenes szűrők aktiválásához/kiiktatásához.
• A C szimbólum 2 villogása - aktív szenes szűrő telítettségi riasztása AKTIVÁLVA
• A C szimbólum 1 villogása - aktív szenes szűrő telítettségi riasztása KIIKTATVA

Az AKTÍV SZENES SZAGSZÜRÖ cseréje

A vészjelzés nullázása

- Tartsa legalább 2 másodpercig lenyomva a G gombot.

A szűrő cseréje

• Ha csukva van, nyissa ki az előlapot az A gombot legalább 1 másodpercig lenyomva tartva (Lásd HASZNÁLAT).
  • Vegye ki a zsírszűrőbetéteket.
• Az ábra szerinti módon emelje ki az elhasználódott aktív szenes szagszűrőket (A).
• Az ábra szerinti módon szerelje be az új szűrőket (B).
• Szerelje vissza a zsírszűrőket.

- Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).
