HASZNÁLATI ÚTMUTATÓ KDL42W650 SONY

Digitályn: DVB-T/DVB-C

Poziadavky na napájanie

220 V - 240 V str., 50 Hz

Trieda energetickej efektivnosti

KDL-55W80xA: A+

KDL-47W80xA: A+

KDL-42W80xA: A

Rozmery obrazovky (merané diagonalne) (priblžne)

KDL-55W80xA: 138,8 cm / 55 palcov

KDL-47W80xA: 119,3 cm / 47 palcov

KDL-42W80xA: 106,7 cm / 42 palcov

Prikon

v rezime „Doma“/„Standardny“

KDL-55W80xA:79,0 W

KDL-47W80xA:66.0 W

KDL-42W80xA:61,0 W

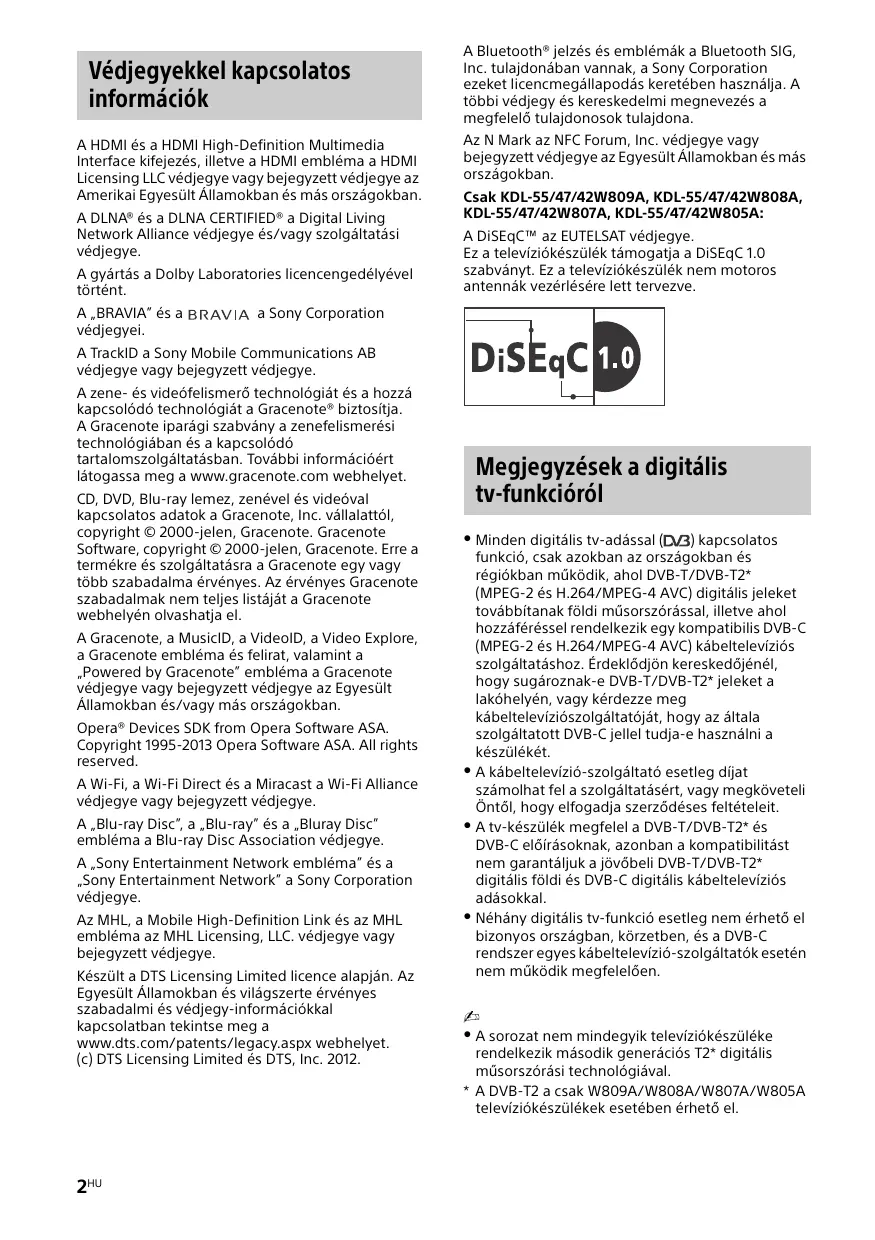

A HDMI és a HDMI High-Definition Multimedia Interface kifejezes, illetve a HDMI embema a HDMI Licensing LLC védjege yavg bejegyzett védjegey az Amerikai Egyesült Allamokban és más orszagokban.

A DLNA® és a DLNA CERTIFIED® a Digital Living Network Alliance védjegey és/vagy szolgaltatasi védjegey.

A gyártás a Dolby Laboratories licencengedélyével törtent.

A "BRAVIA" es a BRAVIA a Sony Corporation védjegeyi.

A TrackID a Sony Mobile Communications AB védjegey vagy bejeyzett védjegey.

A zene-és videofelismero technologiát es a hozza capsolódo technologiát a Gracenote®biztositja. A Gracenote iparagi szabvanya a zenefilismeresi technologiaban es a capsolódo tartalomszolgáltatasban. Tovabbi informaciórt latogassa meg a www.gracenote.com webhelyet.

CD, DVD, Blu-ray lemez, zenével és videóval
kapcsolatos adatok a Gracenote, Inc. vallalattól,
copyright © 2000-jelen, Gracenote. Gracenote
Software, copyright © 2000-jelen, Gracenote. Erre a
termékre és szolgáttatasra a Gracenote egy vagy
több szabadalmérvényes. Az érvényes Gracenote
szabadalmak nem teljes listáját a Gracenote
webhelyén olvashatja el.

A Gracenote, a MusicID, a VideoID, a Video Explore, a Gracenote embléma és felirat, valamint a "Powered by Gracenote" embléma a Gracenote védjegey vagy bejegyzett védjegey e Agyesult Allamokban és/vagy ésországokban.

A Wi-Fi, a Wi-Fi Direct es a Miracast a Wi-Fi Alliance védjegey vagy bejegyzett védjegey.

A „Blu-ray Disc“, a „Blu-ray“ és a „Bluray Disc" embléma a Blu-ray Disc Association védjegye.

A „Sony Entertainment Network embléma" é a „Sony Entertainment Network" a Sony Corporation védjegey.

Az MHL, a Mobile High-Definition Link és az MHL embla na MHL Licensing, LLC. védjegey vagy bejegyzett védjegey.

Keszult a DTS Licensing Limited licence alapjan. Az Egyesult Allamokban es vilagszerte érvényes szabadalmi és vegdjegy-információkkal kapcsolbatan tekintse meg a www.dts.com/patents/legacy.aspx webhelyet. (c) DTS Licensing Limited es DTS, Inc. 2012.

A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. tulajdonában vannak, a Sony Corporation ezeket licencmegallapodás kerétében használja. A töbí védjegy és kereskedelmi megnevezés a megfelelo tulajdonosok tulajdona.

Az N Mark az NFC Forum, Inc. védjegye vagy bejegyett védjegye as Egyesult Allamokban és más országokban.

Ez a televizókészülék támogatja a DiSeqC 1.0 szabványt. Ez a televizókészülék nem motoros antennák veçérésèréelett terveze.

DiSEqC

1.0

Megjegyzésk a digitálistv-funkcióról

• Minden digitális tv-adással (DVB) kapcsolatos funkció,Csak azokban az országokban és régióban muködik, ahol DVB-T/DVB-T2* (MPEG-2 és H.264/MPEG-4 AVC) digitális jeleket továbbitanak foldi músorszórással, illetve ahol hozzáferéssel rendelkezik egy kompatibilis DVB-C (MPEG-2 és H.264/MPEG-4 AVC) kábeltelevísiószlgaltatashoz. Erdeklójdön kereskedójénél, hagy sugároznak-e DVB-T/DVB-T2* jeleket a lakohelyen, vagy kérdezme meg kábeltelevísiószlgaltatoját, hogy az általa szlgaltatott DVB-C jellet tutja-e használni a készülékat.
  A kabeltelevizio-szolgaltato esetleg dijat szamolhat fel a szolgaltatasert, vagy megkoveteli Ontöl, hagy elfogadja szerzödées felteteleit.
  A tv-keszülk megfelel a DVB-T/DVB-T2 és DVB-C előfársoknak, azonban a kompatilitást nem garantáljuk a jovóbeli DVB-T/DVB-T2 digitális fändi és DVB-C digitális kabeltelevísiós adásokkal.
  Nehany digitalis tv-funkcio esetleg nem erheto el bizonyos orszagban, korzetben, es a DVB-C rendseraegyckabeltelevizio-szolgaltatok eseten nem mukodik megfeleloen.

A sorozat nem mindegyik televiziószüléke rendeldezikíasodik generácios T2 digitális músorszórási technológicoval.
A DVB-T2 a csak W809A/W808A/W807A/W805A teviziókszülékek esetében érhétő el.

Hibaelhárítás

Ha a vilagítás LED vörösen villog, számolja meg, hogy hányszor villan fel (a villanások kozöttt három masodperc van).

A tv-keszülék 1/1 gombjának
megnyomásával kapcsolja ki a készüléket,
húzza ki az aljzataból az AC halózati kábelt,
majd tajékoztassa a forgalmazót vagy a Sony szervízközpontot a jelzo villogási modjáról (felvillanások száma).

Ha a vilagítás LED nem villog, ellenőrizze a hibalehetőségeket az alábbi tablázatban.

Lásd meg a „Hibaelhárítás" c. részt az i-Manual alatt. Ha a problema továbbra is fennáll, javittassa meg tv készülékét egy szakemberrel.

Nincs kép (a képernyǒ sōtét), nincs hang.

Ellenorizze az antenna/kabelteleviziós kabel csatlakozását.
Csatlakoztassa a tv-keszuleket az AC halozati feszultsegre, majd nyomja meg a keszulek vagy a tavirányitó I/ 念 gombjat.

Egyes músorok nem rögzithetök.

• Ellenőrizable az antennát.

Csak muholdas modelleken:

Elképzelhétó, hogy zárlatos a muholdkábel, esetleg a kabel nincs megfeleloen csatlakoztatva. Ellenőrizes a kabel csatlakozását, és a halózati tapellatás be-/ kikapcsolójával capsolja ki, majd kapcsolja be üjra a televiziónszüléket.
A megadott frekvencia kivul esik a tartományon. Lepjen kapcsolatba a befogott muhold músorszolgaltó vallalatalval.

Nem talalható Kábel tv-s szolgáltatás (músor).

• Ellenorizze a kábelek csatlakozását vagy a hangoláski konfiguráiót.
  A „Digitális automatikus hangolás" megkiserlésehz valassza az „Földi sugárzásu" lehetőseget a „Kabel" helyett.

A távészérlő nem működik.

Cserelje ki az elementket.

Lehetségés, hogy a tv-keszüléke SYNC üzemmodban van.

A tv-keszülk gezeverléséhez nyomja meg a SYNC MENU gombot, valassa a „Tv-vezérës" funkcioti, majd a „Fömenü" vagy az „Opciók" lehetõseget.

Elfelejtette a „Gyermekzár" jelszavét.

• Irja be a 9999 PIN-kódot. (A 9999 PIN-kódot mindig elfogadja a készülék.)

A tv-keszülk környezete felmelegszik.

Ha a tv-keszüléket hossz ideig használja, a környezete felmelegszik. Ezt érezheti, ha odanyú á kezevel.

Megakadt hang vagy kép, üres képernyő, vagy a tv-készülék nem reagál a tv-készülék vagy a távirányító gombjaira.

Hajtsa végre a tv-keszülék alaphelyzetbe allitásat. Ehhez húzza ki két percre az AC halózati kábelt, majd csatlakoztassa üjra.

Nem találja a CH+/-, ∠+/-, ↑/♣/♣/♣, vagy HOME gombat a tv-készüléken.

A tv-keszülk gombjainak helyével kapcsolban tekintse meg az alábbi ábrát. A tv-keszülk hátulnézete

A vilagitás LED vilagit.

• Ha nem szeretné, hogy a világítás LED
  világítson, kikapcsolhatja.
  Nyomja meg a HOME gombot, majd valassza a "Beallítások" → "Rendszerbeallítások" → "Általános beallítások" → "Világítás LED" → "Ki" lehetósegét. Másik lehetósegként nyomja meg az OPTIONS gombot, majd valassza a "Világítás LED" → "Ki" lehetósegét.

Muszaki adatok

A forgalomba hozó tanúsítja, hogy a KDL-45W80xA.; KDL-47W80xA, KDL-42W80xA típúsú készülékek a 2/1984. (III. 10.) számú BkM-IpM együttes rendeletben elóírtak szerint megelelnek a következő műszaki jellemzóknek.

Rendszer

Megjelenitó típusa LCD (folyadékkristályos kijelző) megjelenítő
tv-rendszer
Analóg: Az ország-/regióválasztástól fuggöen: B/G/H, D/K, L, I, M
Digitális: DVB-T/DVB-C DVB-T2 (kivéve a KDL-55/47/42W802A)
Mühold: DVB-S/DVB-S2 (kivéve a KDL-55/47/42W802A)

Szin-, videorendszer
Analog: PAL, SECAM, NTSC3.58, NTSC4.43
Digitális: Tekintse meg az i-Manual kezikonyvet.

Fogható csatornák
Analóg: UHF/VHF/kábel, az ország-/ régíóvalaszťól fuggően.
Digitális: UHF/VHF/kábel, az ország-/ régíóvalaszťól fuggően.
Mühold: 950-2150 MHz KF frekvencia (kivéve a KDL-55/47/42W802A)

Hangkimeneti teljesitmény 10 W + 10 W

Bemeneti/kimeneti aljatok

Antennakabel 75 Ohmos külso antennacsatlakozó VHF/UHF-hez
Mühholdantenna (kivéve a KDL-55/47/42W802A)
F típusúanya csatlakozó, IEC169-24, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es
kapcsolójel,
Egykábeles terjesztés EN50494.
AV1 21 érintkezós SCART csatlakozó (CENELEC szabvány), ezen belül audio-, videobemenet, RGB bemenet, valamint tv audio-, videokimenet.
/COMPONENT IN
YPBPR (Komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i
Audiobemenet (RCA aljzatok)
AV2 Videobemenet (kozös RCA érintkezö Y bemenettel)

HDMI IN 1,2,3,4
Video (2D): 1080p (30,50,60 Hz), 1080/24p, 1080i (50,60 Hz), 720p (30,50,60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formátumok
Video (3D): Képkocka-csomagolás 1080p (30 Hz), 1080/24p, 1080i (50,60 Hz), 720p (30,50,60 Hz), 720/24p
Egymás mellett 1080p (50,60 Hz), 1080/24p, 1080i (50,60 Hz), 720p (50,60 Hz)
Egymás fóloTT 1080p (30,50,60 Hz), 1080/24p, 1080i (50,60 Hz), 720p (50,60 Hz)
Hang: Kétcsatornás lineáris PCM: 32,44,1és 48 kHz, 16,20és 24 bit, Dolby Digital
ARC (Audio Return Channel) (csak HDMI IN 1)
MHL (a HDMI 2 bemenettel kozós)
Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50,60 Hz), 720p (30,50,60 Hz), 720/24p, 576p, 576i, 480p, 480i
Video (3D): Egymás mellett 1080/24p, 1080i (50,60 Hz), 720p (50,60 Hz)
Egymás fóloTT 1080p (30 Hz), 1080/24p, 1080i (50,60 Hz), 720p (50,60 Hz)
Hang: Kétcsatornás lineáris PCM: 32,44,1és 48 kHz, 16,20és 24 bit, Dolby Digital
DIGITAL AUDIO OUT (OPTICAL)
Digitális optikai csatlakozó (kétcsatornás lineáris PCM,Dolby Digital)
AUDIO OUT / Audiokimenet (sztereó minijack)
Fejhallgató-CSatlakozó 1 (HDD Rec), 2, 3
USB HDD-eszköz csatlakozója (csak 1), USB-CSatlakozó
Elofizetői kártya-modul (CAM) nyilásá
LAN
10BASE-T/100BASE-TX csatlakozó. (A halózati környezettőf fuggöen a csatlakozásie sebesség kulönbozhet. A 10BASE-T/100BASE-TX kommuníkácio sebessége és minősége nem garantálte tv-készülék eseten.)

Egyebek

Mellekelt tartozekok

Tekintse meg az Üzembe helyezési utmutató „A doboz tartalma" szakaszát.

Kulön meqvásárolható tartozékok

Kamera és mikrofon: CMU-BR200/CMU-BR100

Vezetek nélkūli USB LAN adapter: UWA-BR100

Passziv 3D szemüveg: TDG-500P

SimulViewTM passzív szemüveg: TDG-SV5P

Uzemi hómér séklet

0^ és 40^ kozott

Mukodési paratartalom

10% és 80% relatív páratartalom között

(kicsapódás nélkül)

Tapellatas es egyebek

Tapellatas

220V-240VAC,50Hz

Energiahatékonysági osztály

KDL-55W80xA: A+

KDL-47W80xA: A+

KDL-42W80xA: A

Képernyǒmérét (atlósan mérve) (kb.)

KDL-55W80xA: 138,8 cm / 55 húvelyk

KDL-47W80xA: 119,3 cm / 47 húvelyk

Teljesitményfelvetel

"Otthoni"/, Normál" üzemmodban

KDL-55W80xA:79,0 W

KDL-47W80xA:66,0 W

KDL-42W80xA:61,0 W

"Áruház"/"Elénk" üzemmodban

KDL-55W80xA: 157 W

KDL-47W80xA: 139 W

KDL-42W80xA: 127 W

Atlagos éves energiafogasystás*1

KDL-55W80xA: 110 kWh

KDL-47W80xA: 92 kWh

KDL-42W80xA: 85 kWh

Keszlenéti uzemódban*2

0,25 W (15 W szoftver-/EPG-frissitési

üzemmódban)

Kijelző felbontása

1920 képpont (vizszintes) × 1080 sor

(fuggoleges)

Méretek (kb.) (sze × ma × me)

asztali allvannyal

KDL-55W80xA: 125,3 × 76,8 × 29,8 cm

KDL-47W80xA: 108,3 × 67,2 × 29,8 cm

KDL-42W80xA: 97,1 × 60,9 × 29,8 cm

asztali allvany nélkül

KDL-55W80xA: 125,3×73,5×6,4 cm

KDL-47W80xA: 108,3× 63,9× 6,4 cm

KDL-42W80xA: 97,1× 57,7× 6,3cm

Tömeg (kb.)

asztali allvannyal

KDL-55W80xA:20,7 kg

KDL-47W80xA: 16,7 kg

KDL-42W80xA: 14,4 kg

asztali allvany nélkül

KDL-55W80xA:18,4 kg

KDL-47W80xA:14,6kg

KDL-42W80xA: 12,3 kg

1 Éves energiafogyasztás, amely adat olyan televiókészülék teljesitményefelvételen alapul, amelyet 365 napon keresztül napjában 4 orát üzemeltetnek. A tényleges energiafogyasztás a televizión használati modjától fugg.
2 A megadott készenlétü üemmodi teljesitményfelvetelt akkor éri el a tv-készülék, miután befejezte a szükséges belsö folyamatokat.

#

A modellévben szereplö „x" a formára, a szívaltozatra vagy a televízó-rendszerre vonatkoź szamjegynek feel meg.
- Ne vegye ki a vakkártyat a tv CAM (felteteles hozzaféresi modul) kártyanyilásaból,Csak amikor intelligens kártyat helyet be a CAM kártyanyilásba.
A kulön megvásárolhát tartozék elérhetössege az országtól/regiótól/tv-típus/árukészlettól fugg.
A forma es a múszaki adatok elozetes bejelentes nélkül megvaltozhatnak.

Sony termekekrol hasznos informaciokat talalhat az alabbi weboldaloni
