Fidelio B1 - Hangprojektor PHILIPS - Ingyenes használati útmutató

Márka	Philips
Modell	Fidelio B1
Terméktípus	Hangprojektor
Méretek (Sz x M x Mé)	1044 x 56 x 88 mm
Súly	3,45 kg
Tápellátás	100-240 V AC, 50/60 Hz
Energiafogyasztás	30 W (készenlét <0,5 W)
Kimeneti teljesítmény	200 W RMS
Csatornák száma	2.1 (virtuális térhatás)
Mélynyomó	Vezeték nélküli, 150 W RMS
Kapcsolódások	Bluetooth 4.2, NFC, HDMI ARC, optikai, 3,5 mm audio bemenet
Támogatott audio formátumok	Dolby Digital, DTS, MP3, PCM
Karbantartás és tisztítás	Törölje le egy puha, száraz ruhával. Ne használjon dörzsölő hatású tisztítószereket.
Biztonság	Ne tegye ki nedvességnek. Csak a mellékelt adaptert használja.
Alkatrészek és javíthatóság	Elérhetőek a Philips weboldalán. Javíthatósági index: 7,8/10.
A csomag tartalma	Hangprojektor, vezeték nélküli mélynyomó, távvezérlő, hálózati adapter, HDMI és optikai kábel, dokumentáció.

Gyakran ismételt kérdések - Fidelio B1 PHILIPS

Hogyan csatlakoztassam a hangprojektort a TV-hez?

Használja a mellékelt HDMI ARC kábelt (csatlakoztassa a TV HDMI ARC csatlakozójához) vagy az optikai kábelt. Győződjön meg arról, hogy az ARC mód aktiválva van a TV beállításaiban.

Használhatom a hangprojektort mélynyomó nélkül?

Igen, a hangprojektor működik a mélynyomó nélkül. Azonban a basszusok kevésbé lesznek erőteljesek. A mélynyomó automatikusan csatlakozik Bluetooth-on keresztül.

Hogyan állítsam vissza a hangprojektort gyári beállításokra?

Tartsa lenyomva a Hangerő - és a Forrás gombot 5 másodpercig. A készülék újraindul és visszaáll a gyári beállításokra.

Mit tegyek, ha torz a hang?

Ellenőrizze, hogy a kábelek megfelelően vannak-e csatlakoztatva. Csökkentse a hangerőt. Győződjön meg arról, hogy a szoba nem túl visszhangos. Próbálja megváltoztatni a hangmódot (Film, Zene, Éjszakai).

Hogyan párosítsam a hangprojektort Bluetooth-on?

Nyomja meg a távvezérlő Bluetooth gombját. Kapcsolja be a Bluetooth-t a készülékén (okostelefon, tablet), és válassza a « Fidelio B1 » lehetőséget. A PIN kód 0000, ha kérik.

A távvezérlő nem működik, mit tegyek?

Cserélje ki az elemeket (CR2025). Ellenőrizze, hogy semmilyen akadály nem blokkolja az infravörös érzékelőt. Ha a probléma továbbra is fennáll, állítsa vissza a hangprojektort.

Felszerelhetem a hangprojektort a falra?

Igen, használja a mellékelt fali konzolt. Fúrjon lyukakat a használati útmutatóban megadott helyeken. Győződjön meg arról, hogy a fal bírja a súlyt (3,45 kg).

Hogyan frissítsem a firmware-t?

Töltse le a frissítő fájlt a Philips weboldaláról egy USB-meghajtóra. Csatlakoztassa az USB-meghajtót a kikapcsolt hangprojektorhoz, majd kapcsolja be. A frissítés automatikusan elindul.

Van mobilalkalmazás?

Igen, töltse le a Philips Sound alkalmazást az App Store-ból vagy a Google Play-ből. Lehetővé teszi a hangprojektor vezérlését, az equalizer beállítását és a források közötti váltást.

Mit jelentenek a hangprojektoron lévő jelzőfények?

Folyamatos kék: Bluetooth kapcsolat. Villogó: párosítás folyamatban. Fehér: optikai forrás. Narancssárga: HDMI ARC. Piros: készenlét. További részletekért olvassa el a használati útmutatót.

HASZNÁLATI ÚTMUTATÓ Fidelio B1 PHILIPS

HU Felhasználói kézikönyv

IT Manuale utente

Óvja a környezetet! 3

Megfelelőség 3

Súgó és támogatás 4

2 Az Ön készüléke 4

Föegység 4

Távvezérlő 5

Csatlakozók 6

Vezeték nélküli mélynyomó 6

3 Csatlakoztatás 7

Elhelyezés 7

Párosítás a mélynyomóval 7

Audiotartalom csatlakoztatása TV- készülékről 8

Audiotartalom csatlakoztatása más készülékekről 9

Digitális eszközök csatlakoztatása HDMI-kapcsolaton keresztül 10

4 A készülék használata 10

Óra beállítása 10

Automatikus készenlét 11

A hangerőszint beállítása 11

Hang kiválasztása 11

Zene lejátszása Bluetooth segítségével 12

MP3-lejátszó 12

USB-tárolóeszközök 13

Kijelző fényerejének beállítása 13

A gyári beállítások visszaállítása 13

5 A szoftver frissítése 14

A szoftververzió ellenőrzése 14

Szoftver frissítése USB-n keresztül 14

6 Termékleírás 15

7 Hibakeresés

16

1 Fontos!

A termék használata előtt figyelmesen olvassa el az összes utasítást. A garancia nem terjed ki azokra a hibákra, amelyek az utasítások figyelmen kívül hagyása miatt keletkeztek.

Biztonság

Áramütés veszélye vagy tűzveszély!

• Mielőtt végrehajtja vagy megváltoztatja a csatlakoztatásokat, ellenőrizze, hogy minden készülék vezetékét kihúzta-e a fali aljzatból.
• Óvja a készüléket és tartozékait csapadéktól vagy egyéb folyadéktól. Soha ne helyezzen a készülék közelébe folyadékot tartalmazó edényt, például vázát. Ha a készülékre vagy a készülékbe folyadék kerülne, azonnal húzza ki az elektromos hálózati csatlakozót. Használat előtt vizsgáltassa meg a készüléket a vevőszolgálattal.
• Ne tegye ki a készüléket és tartozékait nyílt láng vagy hőforrás hatásának, például közvetlen napfénynek.
• Soha ne helyezzen tárgyakat a készülék szellőzőibe vagy egyéb nyílásaiba.
• Ha a hálózati csatlakozódugó vagy készülékcsatlakozó használatos megszakítóeszközként, akkor mindig működőképesnek kell lennie.
• Az elemeket és elemcsomagokat óvja a magas hőmérséklettől, ezért ne tegye ki például közvetlen napfény hatásának, ne helyezze tűz közelébe stb.
• Villámlással járó vihar előtt húzza ki a készülék tápkábelét.
• A hálózati kábel eltávolításakor soha ne a kábelt, hanem a csatlakozódugót fogja.
• A terméket trópusi és/vagy mérsékelt hőmérsékleti körülmények között használja.

Rövidzárlat veszélye vagy tűzveszély!

- A készülék azonosítóját és a tápellátás adatait a készülék hátoldalán található típusazonosító táblán találja.

- Mielőtt csatlakoztatná a készüléket a hálózati aljzathoz, győződjön meg róla, hogy a hálózati feszültség megfelel a készülék hátulján feltüntetett értéknek. Eltérő feszültségérték esetén soha ne csatlakoztassa a készüléket a hálózati aljzathoz.

Sérülésveszély vagy a készülék károsodásának veszélye!

• Soha ne helyezze a készüléket vagy bármilyen más tárgyat a hálózati kábelekre vagy más elektromos berendezésre.
• Ha a készüléket 5 °C alatti hőmérsékleten szállítja, akkor a kicsomagolás után várjon, amíg a készülék hőmérséklete eléri a környezet hőmérsékletét, és csak ezután dugja be a tápkábelt a hálózati aljzatba.
• A termék egyes részei üvegből is készülhettek. A sérülések és károk elkerülése érdekében óvatosan kezelje a készüléket.

Túlmelegedés veszélye!

- Ne helyezze a készüléket túl szük helyre. A megfelelő szellőzés érdekében mindig hagyjon legalább 10 cm szabad helyet a készülék körül. Ellenőrizze, hogy függöny vagy egyéb tárgy ne takarja el a készülék szellőzőnyilásait.

Szennyeződésveszély!

• Ne keverje az akkumulátorokat és elemeket (régi és új, vagy szén és alkáli stb.).
• Ha az elemeket rosszul helyezi be, felrobbanhatnak. Cserélni csak azonos vagy egyenértékű típussal szabad.
• Távolítsa el az elemeket, ha lemerültek, vagy ha hosszabb ideig nem fogja használni a távvezérlőt.
• Az elemek vegyi anyagokat tartalmaznak, így azokat használat után megfelelően kell kezelni.

Az elemek lenyelésének veszélye!

• A termék vagy annak távirányítója gombelemet tartalmazhat, amely könnyen lenyelhető. Minden esetben tartsa az elemet gyermekektől távol! Az elem lenyelése súlyos sérülést vagy halált okozhat. A lenyelést követő két órán belül súlyos belső égési sérülések jöhetnek létre.
• Ha úgy gondolja, hogy az elem a szervezetébe került, (pl. lenyelte), azonnal forduljon orvoshoz.
• Ha elemet cserél, tartsa gyermekektől távol az új és a használt elemet is. Elemcsere után győződjön meg arról, hogy az elemtartó rekesz megfelelően le van zárva.
• Ha az elemtartó rekeszt nem lehet megfelelően lezámi, ne használja tovább a terméket. Tartsa gyermekektől távol, és lépjen kapcsolatba a gyártóval.

II. TECHNIKAI OSZTÁLYÚ, kettős szigetelésű készülék védelmi földelés nélkül.

Váltóáram feszültség

Óvja a terméket!

A készülék tisztításához kizárólag mikroszálas textíliát használjon.

Óvja a környezetet!

A régi készülékek és akkumulátorok kiselejtezése

Ez a termék kiváló minőségű anyagok és alkatrészek felhasználásával készült, amelyek újrahasznosíthatók és újra felhasználhatók.

Ha ez a szimbólum szerepel a terméken, az azt jelenti, hogy a termék megfelel a 2012/19/EU európai irányelv követelményeinek.

Ez a szimbólum azt jelenti, hogy a termék akkumulátorai megfelelnek a 2013/56/EU európai irányely követelményeinek, ezért ne kezelje ezeket háztartási hulladékként. Tájékozódjon az elektromos és elektronikus termékek és akkumulátorok szelektív hulladékként történő gyűjtésének helyi feltételeiről. Kövesse a helyi szabályokat, és ne dobja az elhasznált terméket és akkumulátort a háztartási hulladékgyűjtőbe. Az elhasznált termék és akkumulátor megfelelő hulladékkezelése segítséget nyújt a környezettel és az emberi egészséggel kapcsolatos negatív következmények megelőzésében.

Az egyszer használatos akkumulátorok eltávolítása

Az egyszer használatos akkumulátorok eltávolításához lásd az elemek behelyezése c. részt.

Megfelelőség

Ez a termék megfelel az Európai Közösség rádióinterferenciára vonatkozó követelményeinek. A Gibson Innovations kijelenti, hogy ez a termék megfelel az 2014/53/EU irányelv lényeges előírásainak és kiegészítéseinek. A Megfelelőségi nyilatkozat a www.p4c.philips.com címen olvasható.

Súgó és támogatás

Széleskörű online támogatásért látogasson el a www.philips.com/support weboldalra, ahol

• letöltheti a használati útmutatót és a gyors üzembe helyezési útmutatót
• megtekintheti az oktatóvideókat (csak bizonyos típusok esetében),
• választ kaphat a gyakran ismétlődő kérdésekre (GYIK),
  • e-mailben elküldheti nekünk kérdéseit,
• kapcsolatba léphet ügyfélszolgálatunkkal.
  A weboldalon megjelenő utasításokkal lehet a nyelvet kiválasztani, majd meg kell adnia a készülék típusszámát,
  vagy az adott országban működő vevőszolgálattól is kérhet segítséget. Mielőtt felvenné a kapcsolatot az illetékesekkel, jegyezze fel a készülék típusszámát és gyártási számát.
  Ezek az adatok a készülék hátlapján vagy alján találhatók.

2 Az Ön készüléke

Köszönjük, hogy Philips terméket vásárolt, és üdvözöljük a Philips világában! A Philips által biztosított teljes körű támogatáshoz (pl. elérhető termék szoftverfrissítés esetén értesítés) regisztrálja termékét a www.philips.com/welcome oldalon.

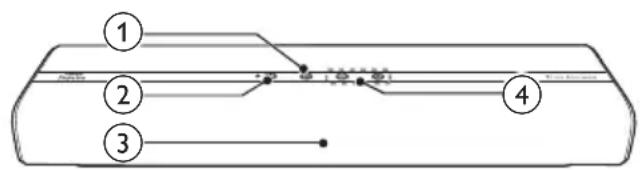

Főegység

Ez a szakasz a főegység áttekintését tartalmazza.

Bemeneti forrás kiválasztása a készülékhez.

②

• A készülék bekapcsolása vagy készenléti üzemmódba váltása.
• Készenléti üzemmódban a készülék készenléti jelzőfénye vörösen világít.

③ Kijelzőpanel
④ +/- (Hangerő)

A hangerő növelése vagy csökkentése.

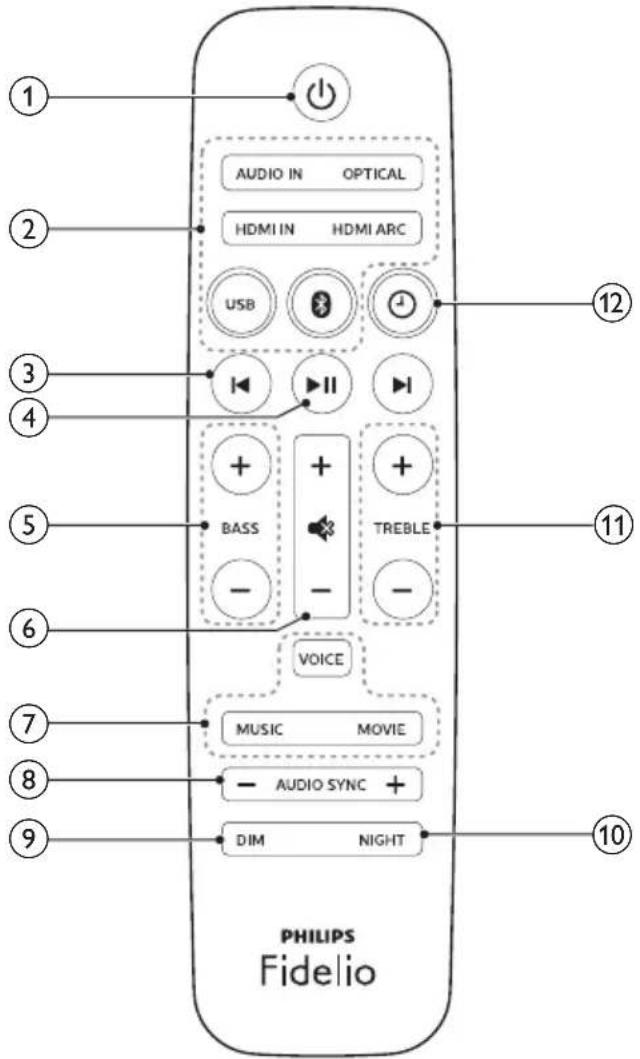

Távvezérlő

Ez a szakasz a távvezérlő áttekintését tartalmazza.

①

A készülék bekapcsolása vagy készenléti üzemmódba váltása.

② Forrás gombok

• HDMI IN: A hangforrás HDMI IN csatlakozóra váltása.
• HDMI ARC: A hangforrás HDMI ARC csatlakozóra váltása.
  • OPTIKAI: A hangforrás optikai csatlakozásra állítása.
  • USB: Váltás USB üzemmódra.
  • 8 : Váltás Bluetooth-üzemmódra.

- AUDIO IN: Az audioforrás AUDIO IN (hangbemenet) vagy AUX csatlakozóra (3,5 mm-es csatlakozó) váltása.

③ |◀/▶|

Ugrás az előző/következő műsorszámra.

④ ▶ II

Lejátszás indítása, szüneteltetése és folytatása.

⑤ BASS +/-

Mély hang fokozása vagy gyengítése a fő egységen.

⑥ Hangerőszabályzás

• +/-: A hangerő növelése vagy csökkentése.
  • : Hangerő némítása vagy visszaállítása.

⑦ Hangzás üzemmódok vezérlése

MUSIC: Sztereó hangzás üzemmód kiválasztása.

VOICE: Hangtisztaság üzemmód kiválasztása.

MOVIE: Térhangzás üzemmód kiválasztása.

⑧ AUDIO SYNC +/-

Hangkésleltetés növelése vagy csökkentése.

⑨ DIM

A készülék kijelzője fényerejének beállítása.

⑩ NIGHT

Az éjszakai üzemmód be- és kikapcsolása.

⑪ TREBLE +/-

A magas hang fokozása vagy csökkentése a fő egységen.

⑫

Óra beállítása vagy az óra megjelenítése.

Csatlakozók

Ez a szakasz a készüléken található csatlakozók áttekintését tartalmazza.

Csatlakoztatás a TV-készülék HDMI-bemenetéhez.

② HDMI IN

Csatlakoztassa egy digitális készülék HDMI-kimenetéhez.

③ USB

• Audiotartalmak lejátszásához csatlakoztassa USB-tárolóeszközhöz.
  • A készülék szoftverfrissítése.

④ AUDIO IN

Csatlakoztassa egy készülék hangkimenetéhez az AUDIO IN vagy AUX csatlakozón keresztül (ehhez többször nyomja le az AUDIO IN gombot a távvezérlőn).

⑤ DC IN

Csatlakoztatás a tápellátáshoz.

⑥ OPTICAL IN

Csatlakoztatás a TV-készülék vagy más digitális készülék optikai hangkimenetéhez.

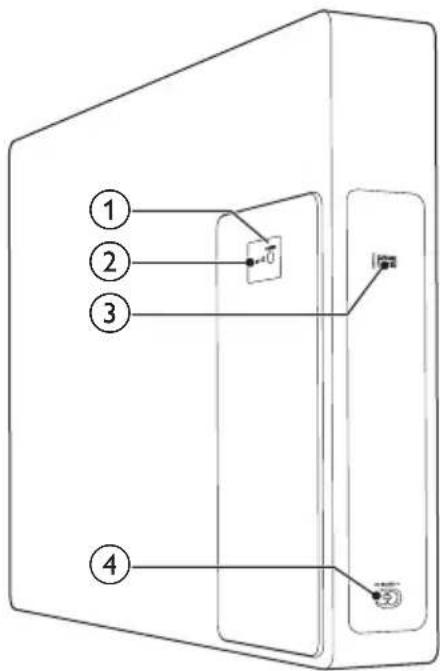

Vezeték nélküli mélynyomó

A készülékhez tartozik egy vezeték nélküli mélynyomó.

① PAIRING (párosítás)

Nyomja meg a mélynyomó párosítási módba kapcsolásához.

② Mélynyomó jelzőfénye

• A tápellátás bekapcsolásakor a jelzőfény világítani kezd.
• A mélynyomó és a főegység vezeték nélküli párosítása során a jelzőfény gyorsan, fehéren villog.
• Sikeres párosítás esetén a jelzőfény fehéren kezd világítani.
• Sikertelen párosítás esetén a jelzőfény lassan, fehéren villog.
• Ha a vezeték nélküli kapcsolat két percig meg van szüntetve, a jelzőfény kikapcsol.

③ SERVICE

Kizárólag szakszervizben történő használatra.

④ AC MAINS\~

Csatlakoztatás a tápellátáshoz.

3 Csatlakoztatás

Ez a fejezet e készülék vagy egyéb készülékekhez történő csatlakoztatásában nyújt segítséget.

A készülék és tartozékai normál csatlakoztatására vonatkozó utasításokat a gyors üzembe helyezési útmutató tartalmazza.

Megjegyzés

• A készülék azonosítóját és a tápellátás adatait a készülék hátoldalán található típusazonosító táblán találja.
• Mielőtt végrehajtja vagy megváltoztatja a csatlakoztatásokat, ellenőrizze, hogy minden készülék vezetékét kihúzta-e a fali aljzatból.

Elhelyezés

A mélynyomó függőleges és vízszintes elhelyezésével kapcsolatban lásd a gyors üzembe helyezési útmutatót.

Megjegyzés

• Ha függőlegesen helyezi el a mélynyomót, használja a mellékelt támasztékot, hogy a mélynyomó stabilan álljon.
• Ha vízszintesen helyezi el a mélynyomót, rögzítse a négy mellékelt gumitalpat a mélynyomó aljára a mélynyomó rezgésének elkerülése érdekében.
• Hagyon legalább 10 cm (4 hüvelyk) szabad helyet a mélynyomó szellőzőnyílásai körül a megfelelő szellőzés érdekében.

Helyezze a mélynyomót a főegységtől legalább 1 méter távolságra, valamint a faltól legalább 10 centiméternyire.

A legjobb hanghatás eléréséhez az alábbi ábra szerint helyezze el a mélynyomókat.

Párosítás a mélynyomóval

A vezeték nélküli mélynyomó automatikusan párba rendeződik a főegységgel vezeték nélküli csatlakoztatáshoz a két eszköz bekapcsolásakor. Ha a vezeték nélküli mélynyomó nem ad ki hangot, gondoskodjon annak kézi párosításáról.

1 Kapcsolja be a fő egységet és a mélynyomót.
Ha sikertelen a csatlakoztatás a főegységhez, a mélynyomó jelzőfénye lassan, fehéren villog.

2 A párosítási módba való belépéshez nyomja meg a mélynyomó PAIRING (párosítás) gombját.

A mélynyomó jelzőfénye gyorsan, fehéren villog.

3 HDMI ARC módban (nyomja meg a HDMI ARC gombot) a távvezérlön hat másodpercen belül nyomja meg a ♦ gombot kétszer, majd a Hangerőszabályzó + gombot egyszer, majd tartsa lenyomva a BASS + gombot. → Sikeres párosítás esetén a mélynyomó jelzőfénye fehéren világítani kezd.

→ Sikertelen párosítás esetén a mélynyomó jelzőfénye lassan, fehéren villog.

4 Ha nem sikerül a párosítás, ismételje meg a fenti lépéseket.

Megjegyzés

- Ha a vezeték nélküli lecsatlakoztatás vagy párosítás 1 percig tart, a mélynyomó automatikusan készenléti állapotba kerül, és kikapcsol a mélynyomón található LED.

Audiotartalom csatlakoztatása TV-készülékről

Az egység csatlakoztatása TV-készülékhez. Lehetősége van TV-programok hangjának a készülék hangszóróin történő hallgatására.

1. opció: Csatlakoztatás a TV- készülékhez HDMI (ARC) kapcsolattal

Kiváló minőségű audió

A készülék támogatja a HDMI Audio visszirányú csatorna (ARC) technológiát. Az ARC funkcióval a TV audiotartalmait egyetlen HDMI kábel segítségével hallhatja a terméken.

Amire szüksége lesz:

• Nagy átviteli sebességű HDMI-kábel.
• A TV-készülék támogatja mind a HDMI ARC, mind a HDMI-CEC funkciót (további részletekért lásd a TV-készülék felhasználói kézikönyvét).
• Bizonyos TV-modellek esetében engedélyezze a külső hangsugárzó kimenetet a TV-beállítás menüben (további részletekért lásd a TV-készülék felhasználói kézikönyvét).

1 Nagy átviteli sebességű HDMI kábellel csatlakoztassa a készülék HDMI OUT (ARC) csatlakozóját a TV-készülék HDMI ARC csatlakozójához.

- A TV-készülék HDMI ARC csatlakozójának jelölése eltérő lehet. További részleteket a TV-készülék felhasználói kézikönyvében talál.

2 Kapcsolja be a TV-készüléken a HDMI-CEC funkciókat.

- A TV-készülék HDMI-CEC funkciójával kapcsolatos problémákat illetően lásd a TV felhasználói kézikönyvét, hogy meggyőződhessen a HDMI-CEC beállítás helyességéről, vagy szükség esetén forduljon a TV-gyártójához.

3 Nyomja meg az eszköz távvezérlőjén a HDMI ARC gombot a HDMI ARC csatlakozás engedélyezéséhez.

Megjegyzés

• Nem minden HDMI CEC-készülékekkel garantált a 100%-os kompatibilitást.
• Ha TV-készüléke nem HDMI ARC kompatibilis, csatlakoztasson egy audiokábelt a TV-készülék hangjának a készüléken keresztül történő hallgatásához.

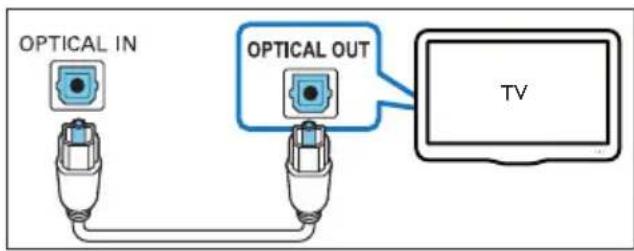

2. opció: csatlakoztatás a TV-készülékhez optikai kábellel

Kiváló minőségű audió

1 Optikai kábellel csatlakoztassa a készülék OPTICAL csatlakozóját a TV-készülék optikai kimenetéhez.

- A TV-készülék digitális optikai kimenetjelölése OPTICAL OUT, SPDIF vagy SPDIF OUT lehet.

2 Nyomja meg az eszköz távvezérlőjén a OPTIKAI gombot az optikai kapcsolat engedélyezéséhez.

3. lehetőség: csatlakoztatás a TV-hez analóg audiokábelekkel

Alapszintű minőségű audió

1 Analóg kábellel csatlakoztassa a készülék AUDIO IN csatlakozóját (3,5 mm-es csatlakozó) a TV-készülék analóg audiokimenet (piros és fehér) csatlakozójához.

- A külső eszköz analóg audiokimenet-jelölése AUDIO OUT lehet.

2 Ismételten nyomja le az AUDIO IN gombot a távvezérlőn, amíg az AUX meg nem jelenik a kijelzőpanelen.

Audiotartalom csatlakoztatása más készülékekről

Egyéb eszközökről is játszhat le audiotartalmakat a készülék hangsugárzóin keresztül.

1. opció: csatlakoztatás egyéb eszközhöz optikai kábellel

Kiváló minőségű audió

1 Optikai kábellel csatlakoztassa a készülék OPTICAL csatlakozóját a külső eszköz optikai kimenetéhez.

- A külső eszköz digitális optikai kimenetjelölése OPTICAL OUT, SPDIF vagy SPDIF OUT lehet.

2 Nyomja meg az eszköz távvezérlőjén a OPTIKAI gombot az optikai kapcsolat engedélyezéséhez.

2. lehetőség: csatlakoztatás egyéb eszközhöz analóg audiokábelekkel

Alapszintű minőségű audió

1 Analóg kábellel csatlakoztassa a készülék AUDIO IN csatlakozóját (3,5 mm-es csatlakozó) a külső eszköz

analóg audiokimenet (piros és fehér) csatlakozójához.

- A külső eszköz analóg audiokimenet-jelölése AUDIO OUT lehet.

2 Ismételten nyomja le az AUDIO IN gombot a távvezérlőn, amíg az AUX meg nem jelenik a kijelzőpanelen.

Digitális eszközök csatlakoztatása HDMI-kapcsolaton keresztül

Csatlakoztasson digitális eszközt, például beltéri egységet, DVD-/Blu-ray lejátszót vagy játékkonzolt a készülékhez szabványos HDMI-kapcsolaton keresztül. Amikor így csatlakoztatja a készülékeket, és fájlt vagy játékot játszik le, a

• videó automatikusan megjelenik a TV képernyőjén, és
• hang automatikusa lejátszásra kerül a készüléken.

1 Nagy átviteli sebességű HDMI kábellel csatlakoztassa a digitális eszköz HDMI OUT csatlakozóját a készülék HDMI IN csatlakozójához.
- Nagy átviteli sebességű HDMI-kábel ajánlott.
2 Az egység csatlakoztatása TV-készülékhez HDMI OUT (ARC) csatlakozáson keresztül.
3 Kapcsolja be a HDMI-CEC funkciókat a csatlakoztatott eszközön.
4 Nyomja meg az eszköz távvezérlőjén a HDMI IN gombot a HDMI IN csatlakozás engedélyezéséhez.

- Ha TV-készüléke nem HDMI CEC kompatibilis, válassza ki a megfelelő videobemeneti csatornát a készüléken.

- A TV-készülék HDMI-CEC funkciójával kapcsolatos problémákat illetően lásd a TV felhasználói kézikönyvét, és ellenőrizze, hogy a HDMI-CEC beállítás megfelelő-e, szükség esetén pedig forduljon a TV-gyártójához.

4 A készülék használata

Ez a fejezet a különböző forrásokból származó médiafájlok készüléken történő lejátszásához nyújt segítséget.

Mielőtt hozzáfogna

• Létrehozta a Rövid üzembe helyezési útmutatóban, valamint a Felhasználói kézikönyvben ismertetett csatlakozásokat.
• Állítsa a készüléket a többi készülékhez megfelelő forrásra.

Óra beállítása

Az órabeállításon keresztül kiválaszthatja a készenléti üzemmód típusát (ECO készenléti üzemmód órakijelző nélkül vagy normál készenléti üzemmód órakijelzővel).

1 Kapcsolja a készüléket készenléti üzemmódba (nyomja meg a ⏻ gombot).
→ --:-- (vagy az óra) megjelenik.

2 Az órabeállítási módba való belépéshez nyomja meg hosszan a ⏻ gombot.

→ --:-- villog.

3 A Hangerőszabályzó +/- gomb lenyomásával válassza ki a 12 órás vagy 24 órás formátumot, majd a jóváhagyáshoz nyomja meg az ⏻ gombot.

→ Az órát jelző számjegyek villogni kezdenek.

4 A Hangerőszabályzó +/- gomb segítségével állítsa be az órát, majd a jóváhagyáshoz nyomja meg az ⏻ gombot.

A percet jelző számjegyek villogni kezdenek.

5 A Hangerőszabályzó +/- gomb segítségével állítsa be a percet, majd a jóváhagyáshoz nyomja meg az ⏻ gombot.

→ Az ECO villogni kezd.

6 Nyomja meg a Volume +/- gombot az „ECO” vagy a „CLOCK” (óra) lehetőség kiválasztásához, majd a jóváhagyáshoz nyomja meg a(z) ⏻ gombot.

Ha készenléti üzemmódban választja ki az „ECO” lehetőséget, az óra 1 percig látható, majd a kijelző kikapcsol.
Ha készenléti üzemmódban választja ki a „CLOCK” (óra) feliratot, az óra végig látható marad.

Óra megtekintése

1 ECO készenléti üzemmódban nyomja meg az ⏻ gombot.

→ ECO készenléti üzemmódban 1 percig az óra látható, majd a kijelző kikapcsol.
→ Használati üzemmódban 10 másodpercig az óra látható, majd a kijelző az aktuális forrással kapcsolatos információkra vált.

Megjegyzés

• Ha a váltóáramú tápellátás megszakad, az óra csak 12 órán keresztül működik.
• Az extrém szobahőmérséklet befolyásolja az óra pontosságát.

Automatikus készenlét

Ha médiafájlt játszik le egy csatlakoztatott eszközről, a készülék automatikusan készenléti módra vált, amennyiben 15 percig nem használja a gombokat, és nincs hang-/videólejátszás csatlakoztatott eszközről.

A hangerőszint beállítása

1 A hangerő növeléséhez vagy csökkentéséhez nyomja meg a Hangerőszabályzó +/- gombot.

• A hang elnémításához nyomja meg a gombot.
• A hang visszakapcsolásához nyomja meg ismét a gombot, vagy nyomja meg a Hangerőszabályzó +/- gombot.

Hang kiválasztása

Ez a fejezet adott videófelvétel vagy zeneszám lejátszásához szükséges ideális hangzás kiválasztásában nyújt segítséget.

Hangzás üzemmód

Adott videofelvételhez vagy zeneszámhoz illő, előre meghatározott hangzás üzemmódok kiválasztása.

• Nyomja meg a MOVIE gombot a térhangzás által nyújtott élmény létrehozásához. Ideális filmnézéshez.
• Nyomja meg a MUSIC gombot kétcsatornás vagy többcsatornás sztereó hangzás létrehozásához. Ideális választás zenehallgatáshoz.
• Nyomja meg a VOICE gombot az emberi hangok tisztább és kiváló hangzásához.

Hangszínszabályzó

A készülék magas frekvenciájú (magas hangok) és alacsony frekvenciájú (mély hangok) beállításainak módosítása.

1 A TREBLE +/- és a BASS +/- gombbal módosíthatja a frekvenciát.

Videó és hang szinkronizálása

Ha az audio- és a videotartalom nincs szinkronban, lehetősége van az audiokimeneti jel késleltetésére.

1 A hang és a kép szinkronizálásához nyomja meg a AUDIO SYNC +/- gombot.

Éjszakai mód

Csendes hallgatáshoz ideális - az éjszakai mód csökkenti az erős hangok hangerejét audiolejátszáskor. Az éjszakai mód csak Dolby Digital hangsávok esetében elérhető.

1 Az éjszakai mód be- vagy kikapcsolásához nyomja meg a NIGHT gombot.

- Ha az éjszakai üzemmód be van kapcsolva, a ON NIGHT (éjszakai üzemmód be) egyszer legördül a kijelzőpanelen.

- Ha az éjszakai üzemmód ki van kapcsolva, a OFF NIGHT (éjszakai üzemmód ki) egyszer legördül a kijelzőpanelen.

Zene lejátszása Bluetooth segítségével

Bluetooth segítségével csatlakoztassa a készüléket a Bluetooth eszközhöz (pl. iPad, iPhone, iPod touch, Android telefon vagy laptop), és már hallgathatja is az eszközön tárolt hangfájlokat a készülékének hangszóróin keresztül.

Amire szüksége lesz:

• 4.1 verziójú Bluetooth eszköz, amely támogatja az A2DP, AVRCP Bluetooth profit.
• A készülék és a Bluetooth eszköz közötti maximális optimális működési tartomány körülbelül 10 méter.

1 A készülék Bluetooth módra váltásához nyomja meg a gombot a távvezérlőn. → BT látható a kijelzőpanelen, és villog.

2 A Bluetooth eszközön váltson Bluetooth módra, majd keresse meg és válassza a Fidelio B1 lehetőséget (a csatlakozás megkezdéséhez (további információt a Bluetooth engedélyezéséről a Bluetooth eszköz felhasználói kézikönyvében talál).

→ Csatlakoztatáskor a BT villog a kijelzőpanelen.

3 Várjon, amíg a készülék hangjelzést nem ad. → Ha a Bluetooth kapcsolat létrejött, BT jel jelenik meg a kijelzőpanelen. → Ha a kapcsolat nem jön létre, a BT folyamatosan villog a kijelzőpanelen.
4 Válassza ki és játssza le a hangfájlokat vagy zenét a Bluetooth eszközön.

• Ha lejátszás közben hívás érkezik, a zenelejátszás megáll.
• Ha a Bluetooth eszköz támogatja az AVRCP profit, a távvezérlőn lévő

◀/▶gomb megnyomásával egy adott műsorszámra ugorhat, a ▶Ⅱ megnyomásával pedig szüneteltetheti/folytathatja a lejátszást.

5 A Bluetooth módból való kilépéshez válasszon másik forrást.

- Ha ismét Bluetooth módra vált, a Bluetooth-kapcsolat aktív marad.

Megjegyzés

• A zenehallgatás megszakadhat az eszköz és ezen készülék között lévő akadályok miatt, úgy mint fal, az eszközön lévő fém borítás vagy a közelben lévő, azonos frekvencián működő másik eszköz.
• Ha a készüléket másik Bluetooth eszközhöz szeretné csatlakoztatni, nyomja meg és tartsa lenyomva a távvezérlő gombját a jelenleg csatlakoztatott Bluetooth eszköz leválasztásához.

MP3-lejátszó

MP3-lejátszó csatlakoztatása audiofájlok vagy zene lejátszásához.

Szükséges összetevők

• MP3-lejátszó
  • 3,5 mm-es sztereó audiokábel

1 A 3,5 mm-es sztereó audiokábel segítségével csatlakoztassa az MP3-lejátszót a készülék AUDIO IN csatlakozójához.

2 Ismételten nyomja le az AUDIO IN gombot a távvezérlön, amíg az AUDIO IN meg nem jelenik a kijelzőpanelen.
3 Nyomja meg az MP3-lejátszó gombjait, az audiofájlok vagy zene kiválasztásához és lejátszásához.

USB-tárolóeszközök

Élvezheti az USB-tárolóeszközön, például MP3 lejátszón és USB flash memórián stb. tárolt hangfájlokat.

Amire szüksége lesz:

- Egy USB-tárolóeszköz, amely FAT vagy NTFS fájlrendszerre van formázva és megfelel a tömeges tárolási osztálynak.

1 Csatlakoztassa az USB tárolóeszközt a készülékhez.
2 Nyomja meg a távvezérlő USB gombját.
3 A lejátszás a távvezérlő segítségével vezérelhető.

• Nyomja meg a ▶Ⅱ gombot a lejátszás indításához, szüneteltetéséhez vagy folytatásához.
• Az előző vagy a következő hangfelvételre ugráshoz nyomja meg a ◀ vagy a ▶gombot.
• USB-ről történő lejátszás közben nyomja meg az USB gombot az alábbi lejátszási módok közüli választáshoz.

- Ha az ismétlés üzemmód be van kapcsolva, a ALL REPEAT egyszer legördül a kijelzőpanelen.

- Ha az ismétlés üzemmód ki van kapcsolva, a OFF REPEAT egyszer legördül a kijelzőpanelen.

Megjegyzés

• Lehetséges, hogy ez a termék nem kompatibilis bizonyos USB-tárolóeszköz típusokkal.
• Ha USB-hosszabítókábelt, USB HUB-ot, vagy USB multi-reader eszközt használ, előfordulhat, hogy a rendszer nem ismeri fel az USB-tárolóeszközt.
• A PTP és MTP protokoll a digitális fényképezőgépeknél nem támogatott.
• Ne távolítsa el a USB-tárolóeszközt, miközben folyik a beolvasása.
• A DRM védett zenei fájlok (MP3) nem támogatottak.
• USB-port támogatása: 5 ∨, 1 A.

Kijelző fényerejének beállítása

A DIM opció ismételt megnyomásával kiválaszthatja a készülék kijelzőpanelének fényerőszintjét.

Ha a AUTO OFF lehetőséget választja, LEDüzenet kikapcsol, ha 10 másodpercig nem használja a gombokat.

A gyári beállítások visszaállítása

Ha a készülék nem reagál, visszaállíthatja a készülék alapértelmezett gyári beállításait.

1 HDMI ARC módban (nyomja meg a HDMI ARC gombot) a távvezérlőn hat másodpercen belül nyomja meg a gombot kétszer, majd a Hangerőszabályzó - gombot egyszer, majd tartsa lenyomva a BASS - gombot. → A gyári beállítások sikeres visszaállítása után a készülék automatikusan kikapcsol, majd újraindul.

5 A szoftver frissítése

Ahhoz, hogy készüléke a legmegfelelőbb beállításokkal működjön és ahhoz a legjobb támogatást kapja, frissítse a szoftvert a legújabb verzióra.

A szoftververzió ellenőrzése

HDMI ARC módban (nyomja meg a HDMI ARC gombot) a távvezérlőn hat másodpercen belül nyomja meg a ✿ gombot kétszer, majd a TREBLE - gombot egyszer, majd tartsa lenyomva a BASS - gombot.

A szoftververzió száma megjelenik a kijelzőpanelen.

Szoftver frissítése USB-n keresztül

Vigyázat

- Ne kapcsolja ki a készüléket, és ne távolítsa el az USB-tárolóeszközt, amíg a szoftverfrissítés folyamatban van, mert ez a készülék meghibásodását okozhatja.

1 Keresse meg a legfrissebb szoftververziót a www.philips.com/support weboldalon.

- Keresse meg a kívánt modellt, majd kattintson a „Szoftver és meghajtók” lehetőségre.

2 Töltse le a szoftvert egy USB meghajtóra.

① Csomagolja ki a letöltött fájlt, és ügyeljen arra, hogy a kicsomagolt fájl neve „B1. bin” legyen.

② Helyezze a „B1.bin” fájlt a gyökérkönyvtárba.

3 Csatlakoztassa az USB pendrive-ot a készülék USB csatlakozójához.

4 Váltsa a készüléket HDMI ARC forrásra (nyomja meg a HDMI ARCgombot).
5 6 másodpercen belül nyomja le kétszer a távvezérlő ♦ gombját, és nyomja le egyszer a Hangerőszabályzó +MOVIE gombját, majd tartsa nyomva a gombot.

→ Majd megjelenik az „UPG” (frissítés) a kijelzón.

Ha USB-flash meghajtó nincs csatlakoztatva, vagy érvénytelen frissítési fájl található, „ERROR” (Hiba) felirat jelenik meg a kijelzőpanelen.

6 Amikor az „UPG” villog, a frissítés elindításához nyomja meg a távirányító gombját.
7 Várjon, amíg a frissítés be nem fejeződik. → Ha befejeződött a frissítés, a készülék automatikusan kikapcsol, majd újra bekapcsol.

Megjegyzés

• A frissítés körülbelül 3 percet vesz igénybe.

6 Termékleírás

Megjegyzés

- A műszaki jellemzők és a kivitel előzetes bejelentés nélkül változhat.

Erősítő

• Kimeneti összteljesítmény: 320 W RMS (+/- 0,5 dB; 10% THD)
  • Frekvenciaválasz: 20 Hz-20 kHz / ±3 dB
• Jel/zajszint arány: > 65 dB (CCIR) / (A-súlyozott)
  • Bemeneti érzékenység:
• AUX: 1900 mV
  • AUDIO IN (AUDIO BEMENET): 900 mV

Hang

• S/PDIF digitális hangbemenet:

- Optikai: TOSLINK

USB

• Kompatibilitás: nagy sebességű USB (2.0)
• Osztálytámogatás: USB Mass Storage Class (MSC)
  • Fájlrendszer: FAT16, FAT32, NTFS
  • Lejátszható audiofájlok: .aac, .mp3, .m4a

Bluetooth

• Bluetooth profilok: A2DP, AVRCP
• Bluetooth verzió: 4.1
• Frekvenciasáv/kimeneti teljesítmény: 2400-2483,5 MHz / ≤ 20 dBm
  • NFC frekvencia: 13,56 MHz

Vezeték nélküli hangsugárzó csatlakozója

• Frekvenciasáv: 5740 – 5840 MHz
- Kimeneti teljesítmény: ≤ 14 dBm

Föegység

• Tápellátás:
• Típus (Philips márkájú AC hálózati adapter): DYS602-210309W; AS650-210-AA309
  • Bemenet: 100-240 V\~, 50/60 Hz, 1,5 A
• Kimenet: 21 V ==, 3,09 A
• Készenléti üzemmód órakijelző nélkül: ≤ 0,5 W
• Készenléti üzemmód órakijelzővel: ≤ 1 W
• Méretek (Sz × Ma × Mé): 408 × 56.7 × 115 mm
  • Tömeg: 1,3 kg
• Beépített hangszórók
• 2 X Mylar magassugárzó (25 mm-es/1"-es, 8 ohm)
• 4 x lóversenypálya alakú teljes hangterjedelmű hangszóró (94,2 mm-es/3,7"-es × 35,2 mm-es/1,4"-es, 8 ohm) az elülső- és a surround csatornákhoz

Mélynyomó

• Tápellátás: 220-240 V\~; 50-60 Hz
• Energiafogyasztás: 60 W
• Energiafogyasztás készenléti üzemmódban: ≤ 0,5W
• Impedancia: 3 ohm
• Hangszórómeghajtók: 69,4 mm/2,9" × 201,5 mm/7,9" mélynyomó
• Méretek (Sz × Ma × Mé): 430 × 85,5 × 538,5 mm
• Tömeg: 6,26 kg

A távvezérlő elemei

- 1 × AAA-R03-1,5 V

Készenléti energiagazdálkodás

• Ha a készüléket 15 percen keresztül nem használják, az automatikusan készenléti vagy hálózati készenléti üzemmódba kapcsol.
• Az energiafogyasztás készenléti vagy hálózati készenléti üzemmódban kevesebb mint 0,5 W.
• A Bluetooth kapcsolat megszakításához tartsa nyomva a távvezérlő Bluetooth gombját.
• A Bluetooth kapcsolat aktiválásához kapcsolja be a Bluetooth kapcsolatot a Bluetooth eszközön, vagy (ha rendelkezésre áll,) az NFC-címke segítségével kapcsolja be a Bluetooth kapcsolatot.

7 Hibakeresés

Figyelem

- Áramütésveszély! Soha ne távolítsa el a készülékházat.

Ne próbálja önállóan javítani a készüléket, mert ezzel a garancia érvényét veszíti. Ha a készülék használata közben pProblémái adódnának, nézze át az alábbi pontokat, mielőtt szakemberhez fordulna. Ha továbbra is fennáll a probléma, vegye igénybe a rendelkezésre álló támogatást a www.philips.com/support weboldalon.

Föegység

A készülék gombjai nem működnek.

- Húzza ki a készülék tápkábelét a hálózati aljzatból, majd csatlakoztassa ismét.

Hang

A készülék hangszórói nem adnak ki hangot.

• Csatlakoztassa az egységből jövő audiokábelt TV- vagy más készülékekhez. Azonban nincs szükség külön audiocsatlakozásra, amennyiben:
• az egység és a TV-készülék HDMI ARC kapcsolaton keresztül csatlakozik, vagy
• az eszköz HDMI IN csatlakozójához keresztül csatlakozik a készülékhez.

- A készülék visszaállítása a gyári beállításokra.

- Válassza ki a megfelelő audiobemenetet a távvezérlőn.

- Ellenőrizze, hogy a készülék nincs-e némítva.

Nem hallható hang a vezeték nélküli mélynyomóból.

- Hozzon létre vezeték nélküli kapcsolatot a mélynyomó és a fő egység között.

Torz vagy visszhangos a hang.

- Ha a rendszeren keresztül játszik le a TV-ről audiotartalmat, győződjön meg arról, hogy a TV-készülék hangja le van-e némítva.

Az audio- és a videotartalom nincs szinkronizálva.

- Az audio- és a videotartalom szinkronizálásához nyomja meg a AUDIO SYNC +/- gombot.

Hibaüzenet jelenik meg a kijelzőpanelen.

• Ha a kijelzőn „ERROR” (HIBA) jelzés látható, az azt jelzi, hogy a bemeneti audioformátum nem támogatott.
• Ha az „ARC” felirat villog, az azt jelzi, hogy a csatlakoztatott TV-készülék nem HDMI ARC kompatibilis, vagy a készülék nem támogatott audioformátumot észlelt.

Bluetooth

Az eszköz nem csatlakoztatható az egységhez.

• Az eszköz nem támogatja az egységhez szükséges kompatibilis profilokat.
• A készülék Bluetooth funkciója nincs engedélyezve. A funkció engedélyezésének módját a készülék felhasználói kézikönyvében találja.
• Az eszköz nem megfelelően csatlakozik. Gondoskodjon az eszköz megfelelő csatlakoztatásáról.
• A készülék már másik Bluetooth-kompatibilis eszközhöz csatlakozik. Csatlakoztassa le az eszközt, majd próbálja újra.

Gyenge a csatlakoztatott Bluetooth eszköz audiolejátszásának minősége.

- Gyenge a Bluetooth-vétel. Hozza közelebb az eszközt a készülékhez, vagy távolítsa el az eszköz és a készülékek között található akadályokat.

A Bluetooth eszköz egyfolytában csatlakozik és lecsatlakozik.

• Gyenge a Bluetooth-vétel. Hozza közelebb az eszközt a készülékhez, vagy távolítsa el az eszköz és a készülékek között található akadályokat.
• Az interferencia elkerüléséhez kapcsolja ki a Bluetooth eszköz Wi-Fi funkcióját.

- Egyes Bluetooth eszközök esetében a Bluetooth-kapcsolat automatikusan kikapcsolható energiatakarékosság céljából. Ez nem jelenti a készülék meghibásodását.

Sommario

1 Importante 2

Sicurezza 2
