Marke	Philips
Modell	Fidelio B1
Produkttyp	Soundbar
Maße (B x H x T)	1044 x 56 x 88 mm
Gewicht	3,45 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	30 W (Standby <0,5 W)
Ausgangsleistung	200 W RMS
Anzahl der Kanäle	2.1 (virtueller Surround-Sound)
Subwoofer	Kabellos, 150 W RMS
Konnektivität	Bluetooth 4.2, NFC, HDMI ARC, optisch, 3,5-mm-Audioeingang
Unterstützte Audioformate	Dolby Digital, DTS, MP3, PCM
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Nur den mitgelieferten Adapter verwenden.
Ersatzteile und Reparierbarkeit	Erhältlich auf der Philips-Website. Reparierbarkeitsindex: 7,8/10.
Lieferumfang	Soundbar, kabelloser Subwoofer, Fernbedienung, Netzteil, HDMI- und Optikkabel, Dokumentation.

Häufig gestellte Fragen - Fidelio B1 PHILIPS

Wie verbinde ich die Soundbar mit meinem Fernseher?

Verwenden Sie das mitgelieferte HDMI-ARC-Kabel (schließen Sie es an den HDMI-ARC-Anschluss Ihres Fernsehers an) oder das optische Kabel. Stellen Sie sicher, dass der ARC-Modus in den Einstellungen Ihres Fernsehers aktiviert ist.

Kann ich die Soundbar ohne Subwoofer verwenden?

Ja, die Soundbar funktioniert ohne Subwoofer. Allerdings wird der Bass schwächer sein. Der Subwoofer verbindet sich automatisch über Bluetooth.

Wie setze ich die Soundbar zurück?

Halten Sie die Taste Lautstärke - und die Taste Quelle 5 Sekunden lang gedrückt. Das Gerät startet neu und kehrt zu den Werkseinstellungen zurück.

Was tun, wenn der Ton verzerrt ist?

Überprüfen Sie, ob die Kabel richtig angeschlossen sind. Reduzieren Sie die Lautstärke. Stellen Sie sicher, dass der Raum nicht zu hallig ist. Versuchen Sie, den Soundmodus zu wechseln (Film, Musik, Nacht).

Wie kopple ich die Soundbar über Bluetooth?

Drücken Sie die Taste Bluetooth auf der Fernbedienung. Aktivieren Sie Bluetooth auf Ihrem Gerät (Smartphone, Tablet) und wählen Sie « Fidelio B1 ». Der PIN-Code ist 0000, falls erforderlich.

Die Fernbedienung funktioniert nicht, was tun?

Ersetzen Sie die Batterien (CR2025). Überprüfen Sie, ob kein Hindernis den Infrarotsensor blockiert. Wenn das Problem weiterhin besteht, setzen Sie die Soundbar zurück.

Kann ich die Soundbar an der Wand montieren?

Ja, verwenden Sie die mitgelieferte Wandhalterung. Bohren Sie Löcher an den in der Anleitung angegebenen Stellen. Stellen Sie sicher, dass die Wand das Gewicht (3,45 kg) tragen kann.

Wie aktualisiere ich die Firmware?

Laden Sie die Update-Datei von der Philips-Website auf einen USB-Stick herunter. Schließen Sie den Stick an die ausgeschaltete Soundbar an und schalten Sie sie dann ein. Das Update startet automatisch.

Gibt es eine mobile App?

Ja, laden Sie die App Philips Sound aus dem App Store oder Google Play herunter. Sie ermöglicht die Steuerung der Soundbar, das Einstellen des Equalizers und das Umschalten zwischen den Quellen.

Was bedeuten die LEDs an der Soundbar?

Blaue Dauerleuchte: mit Bluetooth verbunden. Blinkend: im Pairing-Modus. Weiß: optische Quelle. Orange: HDMI ARC. Rot: Standby. Weitere Einzelheiten finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG Fidelio B1 PHILIPS

• : Deaktiver/aktiver lyden.

⑦ Knap for lydtilstand

MUSIC: Vælg lydtilstanden stereo.

Pflege Ihres Geräts 3

Umweltschutz 3

Prüfzeichen 4

Hilfe und Support 4

2 Ihr Produkt 4

Hauptgerät 4

Fernbedienung 5

Anschlüsse 6

Kabelloser Subwoofer 6

3 Verbinden 7

Aufstellung 7

Kopplung mit dem Subwoofer 8

Anschließen eines Audioausgangs von einem Fernseher aus 8

Audio von anderen Geräten 10

Anschließen digitaler Geräte über HDMI 10

4 Verwenden Ihres Produkts 11

Einstellen der Uhr 11

Auto standby 12

Einstellen der Lautstärke 12

Tonauswahl 12

Audiowiedergabe über Bluetooth 13

MP3-Player 13

USB-Speichergeräte 14

Einstellen der Display-Helligkeit 14

Verwenden der Werkseinstellungen 14

5 Aktualisieren der Software 15

Prüfen der Software-Version 15

Aktualisieren von Software über USB 15

6 Produktspezifikationen 16

7 Fehlerbehebung 17

1 Wichtig

Lesen Sie alle Anweisungen gründlich durch, bevor Sie Ihr Gerät verwenden. Wenn Sie sich bei der Verwendung nicht an die folgenden Hinweise halten, erlischt Ihre Garantie.

Sicherheit

Risiko von Stromschlägen und Brandgefahr!

• Vergewissern Sie sich vor dem Herstellen oder Ändern von Verbindungen, dass alle Geräte vom Stromnetz getrennt sind.
• Setzen Sie das Gerät sowie das Zubehör weder Regen noch Wasser aus. Platzieren Sie niemals Behälter mit Flüssigkeiten wie Vasen in der Nähe des Geräts. Wenn das Gerät außen oder innen mit Flüssigkeit in Kontakt kommt, ziehen Sie sofort den Netzstecker. Kontaktieren Sie das Service-Center, um das Produkt vor der Verwendung überprüfen zu lassen.
• Setzen Sie das Gerät sowie das Zubehör nie offenem Feuer oder anderen Wärmequellen (z. B. direktem Sonnenlicht) aus.
• Führen Sie keine Gegenstände in die Lüftungsschlitze oder andere Öffnungen des Produkts ein.
• Wenn der Netzstecker bzw. Gerätestecker als Trennvorrichtung verwendet wird, muss die Trennvorrichtung frei zugänglich bleiben.
• Batterien (Akkus bzw. integrierte Akkus) sollten nicht starker Wärme durch Sonnenlicht, Feuer etc. ausgesetzt werden.
• Trennen Sie das Gerät vor Gewittern vom Netzanschluss.
• Ziehen Sie immer am Stecker, um das Stromkabel vom Netzanschluss zu trennen, niemals am Kabel.
• Verwenden Sie das Produkt bei normalen und/oder tropischen klimatischen Bedingungen.

Kurzschluss- und Feuergefahr!

• Informationen zum Gerätetyp und zur Stromversorgung finden Sie auf dem Typenschild auf der Rück- oder Unterseite des Produkts.
• Stellen Sie vor dem Verbinden des Geräts mit dem Stromnetz sicher, dass die Netzspannung mit dem auf der Rückseite oder Unterseite des Geräts aufgedruckten Wert übereinstimmt. Verbinden Sie das Gerät nicht mit dem Netzanschluss, falls die Spannung nicht mit diesem Wert übereinstimmt.

Gefahr von Beschädigungen für das Produkt und Verletzungsgefahr!

• Platzieren Sie das Gerät niemals auf Netzkabeln oder anderen elektrischen Geräten.
• Wenn das Gerät bei Temperaturen unter 5 °C transportiert wird, packen Sie es aus, und warten Sie, bis es Zimmertemperatur erreicht hat, bevor Sie es mit dem Netzanschluss verbinden.
• Teile dieses Produkts können aus Glas sein. Seien Sie vorsichtig, um Verletzung und Beschädigungen zu vermeiden.

Risiko der Überhitzung!

- Stellen Sie dieses Gerät nicht in einem geschlossenen Bereich auf. Das Gerät benötigt an allen Seiten einen Lüftungsabstand von mindestens 10 cm. Stellen Sie sicher, dass keine Vorhänge und anderen Gegenstände die Lüftungsschlitze des Geräts abdecken.

Kontamination möglich!

- Verwenden Sie niemals zugleich alte und neue Batterien oder Batterien unterschiedlichen Typs (z. B. Zink-Kohle- und Alkali-Batterien).

- Es besteht Explosionsgefahr, wenn Batterien nicht ordnungsgemäß eingesetzt werden. Ersetzen Sie die Batterien nur durch Batterien desselben bzw. eines gleichwertigen Typs.

• Nehmen Sie die Batterien heraus, wenn sie leer sind oder wenn die Fernbedienung längere Zeit nicht verwendet wird.
• Batterien enthalten chemische Substanzen und müssen ordnungsgemäß entsorgt werden.

Gefahr des Verschluckens von Batterien!

• Das Produkt bzw. die Fernbedienung kann eine münz-/knopfähnliche Batterie enthalten, die verschluckt werden könnte. Bewahren Sie die Batterie jederzeit außerhalb der Reichweite von Kindern auf! Wenn die Batterie verschluckt wird, kann dies zu ernsthaften Verletzungen oder zum Tod führen. Innerhalb von zwei Stunden nach dem Verschlucken können schwere innere Entzündungen auftreten.

- Wenn Sie glauben, dass eine Batterie verschluckt wurde oder anderweitig in den Körper gelangt ist, konsultieren Sie umgehend einen Arzt.

- Wenn Sie die Batterien austauschen, bewahren Sie alle neuen und gebrauchten Batterien außerhalb der Reichweite von Kindern auf. Vergewissern Sie sich, dass das Batteriefach vollständig geschlossen ist, nachdem Sie die Batterie ausgetauscht haben.

- Wenn das Batteriefach nicht vollständig geschlossen werden kann, verwenden Sie das Produkt nicht mehr. Bewahren Sie es außerhalb der Reichweite von Kindern auf, und wenden Sie sich an den Hersteller.

Gerät der GERÄTEKLASSE II mit doppelter Isolierung und ohne Schutzleiter.

Netzspannung

Pflege Ihres Geräts

Reinigen Sie das Gerät nur mit einem Mikrofasertuch.

Umweltschutz

Entsorgung von Altgeräten und Batterien

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können.

Dieses Symbol auf einem Produkt bedeutet, dass für dieses Produkt die Europäische Richtlinie 2012/19/EU gilt.

Dieses Symbol bedeutet, dass das Produkt Batterien enthält, für die die Europäische Richtlinie 2013/56/EU gilt. Entsorgen Sie diese niemals über den normalen Hausmüll. Informieren Sie sich über die örtlichen Bestimmungen zur getrennten Sammlung von elektrischen und elektronischen Geräten sowie Batterien. Befolgen Sie die örtlichen Bestimmungen, und entsorgen Sie das Produkt und die Batterien nicht mit dem normalen Hausmüll. Eine ordnungsgemäße Entsorgung von alten Produkten und Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Herausnehmen der Batterien

Beziehen Sie sich zum Entfernen der Batterien auf den entsprechenden Abschnitt zum Einsetzen der Batterien.

Prüfzeichen

Dieses Produkt entspricht den Richtlinien der Europäischen Union zu Funkstörungen. Hiermit erklärt Gibson Innovations, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärung finden Sie unter www.p4c.philips.com.

Hilfe und Support

Für umfangreichen Online-Support besuchen Sie www.philips.com/support, um Folgendes zu tun:

• Herunterladen des Benutzerhandbuchs und der Kurzanleitung
- Anzeigen der Videoanleitungen (nur für ausgewählte Modelle verfügbar)
- Suchen von Antworten auf häufig gestellte Fragen (FAQs)
• Einsenden spezieller Fragen per E-Mail
- Kontaktaufnehmen mit einem unserer Support-Mitarbeiter

Befolgen Sie die Anweisungen auf der Website zur Auswahl Ihrer Sprache, und geben Sie dann die Modellnummer Ihres Produkts ein. Sie können sich für Support auch an das Service-Center in Ihrem Land wenden. Bevor Sie den Kontakt aufnehmen, sollten Sie das Modell und die Seriennummer Ihres Produkts notieren. Diese Informationen finden Sie auf der Rück- oder Unterseite Ihres Produkts.

2 Ihr Produkt

Herzlichen Glückwunsch zu Ihrem Kauf und willkommen bei Philips! Um die Unterstützung von Philips optimal nutzen zu können (z. B. Benachrichtigungen für Softwareaktualisierungen), registrieren Sie Ihr Produkt bitte unter www.philips.com/welcome.

Hauptgerät

In diesem Abschnitt wird das Hauptgerät im Überblick dargestellt.

Auswählen der Eingangsquelle für dieses Produkt

②

• Einschalten dieses Produkts oder Schalten in den Standby-Modus.
• Wenn sich dieses Produkt im Standby-Modus befindet, leuchtet die Standby-Anzeige rot.

③ Anzeigefeld
④ +/- (Lautstärke)

Erhöhen oder Verringern der Lautstärke.

Fernbedienung

In diesem Abschnitt wird die Fernbedienung im Überblick dargestellt.

①

Einschalten dieses Produkts oder Schalten in den Standby-Modus.

② Source-Tasten

• HDMI IN: Wechseln der Quelle zum HDMI IN-Anschluss
• HDMI ARC: Wechseln der Quelle zum HDMI ARC-Anschluss
• OPTISCH: Wechseln der Audioquelle zum optischen Anschluss.
• USB: Wechseln in den USB-Modus.
• Ⓞ: Wechseln in den Bluetooth-Modus

• AUDIO IN: Wechseln der Audioquelle auf den AUDIO IN-Anschluss (3,5 mm Buchse)

③ ◀ ▶

Springen zum vorherigen/nächsten Titel.

④ ▶ II

Starten, Anhalten, Fortsetzen der Wiedergabe.

⑤ BASS +/-

Erhöhen oder Verringern der Bässe auf dem Hauptgerät

⑥ Lautstärkeregelung

• +/-: Erhöhen oder Verringern der Lautstärke.
  • : Stummschalten oder erneutes Einschalten des Tons.

⑦ Steuerung des Soundmodus

MUSIC: Auswählen des Stereo- Soundmodus VOICE: Auswählen des Soundmodus für Klangqualität MOVIE: Auswählen des Surround- Soundmodus

⑧ AUDIO SYNC +/-

Erhöhen/Verringern der Audioverzögerung.

⑨ DIM

Einstellen der Displayhelligkeit für dieses Produkt

⑩ NIGHT

Ein-/Ausschalten des Nachtmodus.

⑪ TREBLE +/-

Erhöhen oder Verringern der Höhen auf dem Hauptgerät

12

Uhr oder Uhranzeige einstellen.

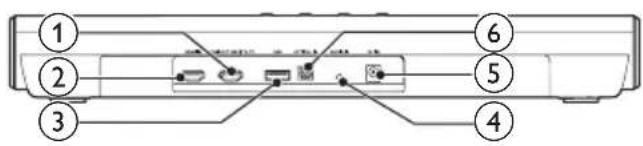

Anschlüsse

In diesem Abschnitt erhalten Sie einen Überblick über die Anschlüsse Ihres Produkts.

Anschluss für den HDMI-Eingang des Fernsehers.

② HDMI IN

Verbinden mit HDMI-Ausgabe bei einem digitalen Gerät.

③ USB

• Anschließen an ein USB-Speichergerät für die Audio-Medienwiedergabe
• Aktualisieren der Software dieses Produkts

④ AUDIO IN

Verbinden mit einem Audioausgang auf einem Gerät über AUDIO IN- oder AUX-Quelle (durch wiederholtes Drücken von AUDIO IN auf der Fernbedienung).

⑤ DC IN

Anschluss an die Stromversorgung.

⑥ OPTICAL IN

Anschluss für einen optischen Audioausgang des Fernsehers oder eines digitalen Geräts.

Kabelloser Subwoofer

Dieses Produkt wird mit kabellosem Subwoofer geliefert.

Drücken Sie die Taste, um in den Kopplungsmodus für den Subwoofer zu wechseln.

② Subwoofer-Anzeige

- Wenn die Stromversorgung eingeschaltet ist, leuchtet die Anzeige auf.

- Während des drahtlosen Kopplungsvorgangs zwischen dem Subwoofer und dem Hauptgerät blinkt die Anzeige schnell weiß.

- Wenn der Kopplungsvorgang abgeschlossen ist, leuchtet die Anzeige weiß.

- Wenn der Kopplungsvorgang fehlgeschlagen ist, blinkt die Anzeige langsam weiß.

- Wenn die kabellose Verbindung 1 Minute lang unterbrochen ist, erlischt die Anzeige.

③ SERVICE

Nur zur Verwendung durch das

Servicecenter.

④ AC MAINS\~

Anschließen an die Stromversorgung

3 Verbinden

Dieser Abschnitt erläutert, wie Sie das Produkt an einen Fernseher und andere Geräte anschließen.

Informationen zu den wichtigsten Anschlüssen dieses Produkts und den Zubehörteilen finden Sie in der Kurzanleitung.

Hinweis

• Informationen zum Gerätetyp und zur Stromversorgung finden Sie auf dem Typenschild auf der Rück- oder Unterseite des Produkts.
• Vergewissem Sie sich vor dem Herstellen oder Ändern von Verbindungen, dass alle Geräte vom Stromnetz getrennt sind.

Aufstellung

Entnehmen Sie der Kurzanleitung die Informationen zum vertikalen oder horizontalen Aufstellen des Subwoofers.

Hinweis

• Wenn Sie den Subwoofer vertikal aufstellen, bringen Sie den mitgelieferten Standfuß an, um eine Instabilität des Subwoofers zu vermeiden.
• Wenn Sie den Subwoofer horizontal aufstellen möchten, befestigen Sie die vier im Lieferumfang enthaltenen Gummifüße an der Unterseite des Subwoofers, um Vibrationen zu vermeiden.
• Stellen Sie sicher, dass der Abstand um die Lüftungsschlitze des Subwoofers für eine optimale Lüftung mindestens 10 cm beträgt.

Stellen Sie den Subwoofer mindestens einen Meter vom Hauptgerät und zehn Zentimeter von der Wand entfernt auf.

Stellen Sie Ihren Subwoofer für die besten Ergebnisse wie unten angegeben auf.

Kopplung mit dem Subwoofer

Der kabellose Subwoofer stellt automatisch eine kabellose Verbindung mit dem Hauptgerät her, wenn Sie das Hauptgerät und den Subwoofer einschalten.

Wenn kein Ton vom kabellosen Subwoofer ausgegeben wird, koppeln Sie den Subwoofer manuell.

1 Schalten Sie das Hauptgerät und den Subwoofer ein.

→ Wenn die Verbindung zum Hauptgerät verloren wird, blinkt die Anzeige auf dem Lautsprecher langsam weiß.

2 Drücken Sie die Taste PAIRING

(Kopplung) auf dem Subwoofer, um in den Kopplungsmodus zu wechseln.

→ Die Anzeige auf dem Subwoofer blinkt schnell weiß.

3 Drücken Sie im HDMI ARC-Modus (HDMI ARC drücken) auf der Fernbedienung innerhalb von sechs Sekunden ♦ zweimal und Lautstärke + einmal, und halten Sie dann BASS + gedrückt.

→ Wenn der Kopplungsvorgang abgeschlossen ist, leuchtet die Anzeige auf dem Subwoofer weiß. → Wenn der Kopplungsvorgang fehlgeschlagen ist, blinkt die Anzeige auf dem Subwoofer langsam weiß.

4 Wenn der Kopplungsvorgang fehlgeschlagen ist, wiederholen Sie die oben genannten Schritte.

Hinweis

- Wenn die kabellose Verbindung oder Kopplung des Subwoofers länger als eine Minute unterbrochen ist, schaltet das Gerät automatisch in den Standby-Modus, und die LED am Subwoofer schaltet sich aus.

Anschließen eines Audioausgangs von einem Fernseher aus

Verbinden Sie dieses Produkt mit einem Fernseher. Sie können den Ton von Fernsehprogrammen über die Lautsprecher dieses Produkts wiedergeben.

Option 1: Anschluss an den Fernseher über HDMI (ARC)

Beste Audioqualität

Dieses Produkt unterstützt HDMI mit Audio Return Channel (ARC). Mit der ARC-Funktion können Sie die Audiosignale des Fernsehers mithilfe eines HDMI-Kabels über das Gerät hören.

Was wird benötigt?

- Ein High Speed-HDMI-Kabel. - Ihr Fernseher unterstützt sowohl HDMI ARC als auch HDMI-CEC (siehe Bedienungsanleitung des Fernsehers für weitere Informationen).

- Bei einigen Fernsehermodellen muss die externe Lautsprecherausgabe über das Einstellungsmenü des Fernsehers aktiviert werden (siehe Bedienungsanleitung des Fernsehers für weitere Informationen).

1 Verbinden Sie den HDMI OUT (ARC)-Anschluss am Produkt über ein Hochgeschwindigkeits-HDMI-Kabel mit dem HDMI ARC-Anschluss am Fernseher.

- Der HDMI ARC-Anschluss am Fernseher kann unterschiedlich gekennzeichnet sein. Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehers.

2 Aktivieren Sie die HDMI-CEC-Funktion auf Ihrem Fernseher.

- Sehen Sie bei HDMI-CEC-Problemen auf Ihrem Fernseher in der Bedienungsanleitung des Fernsehers nach, und stellen Sie sicher, dass die HDMI-CEC-Konfiguration korrekt ist, oder wenden Sie sich bei Bedarf an den Hersteller des Fernsehers.

3 Drücken Sie die Taste HDMI ARC auf der Fernbedienung dieses Produkts, um die HDMI ARC-Verbindung zu aktivieren.

Hinweis

• Eine vollständige Interoperabilität mit allen HDMI-CEC-Geräten kann nicht garantiert werden.
• Wenn Ihr Femseher nicht HDMI ARC-kompatibel ist, schließen Sie ein Audiokabel an, um den Ton des Femsehers über das Produkt zu hören.

Option 2: Anschluss an den Fernseher über optisches Kabel

Beste Audioqualität

1 Verbinden Sie den OPTICAL-Anschluss des Produkts über ein optisches Kabel mit dem optischen Ausgang des Fernsehers.

- Der digitale optische Ausgang am Fernseher kann folgendermaßen gekennzeichnet sein: OPTICAL OUT, SPDIF oder SPDIF OUT.

2 Drücken Sie die Taste OPTISCH auf der Fernbedienung dieses Produkts, um die optische Verbindung zu aktivieren.

Option 3: Anschluss an den Fernseher über analoge Audiokabel

Normale Audioqualität

1 Verbinden Sie den AUDIO IN-Anschluss (3,5-mm-Buchse) an diesem Produkt über ein analoges Audiokabel mit dem analogen Audioausgang (rot und weiß) des Fernsehers.

- Der analoge Audioausgang am externen Gerät kann folgendermaßen gekennzeichnet sein: AUDIO OUT.

2 Drücken Sie wiederholt AUDIO IN auf der Fernbedienung, bis AUX auf dem Display angezeigt wird.

Audio von anderen Geräten

Sie können auch Audioinhalte von anderen Geräten über die Lautsprecher dieses Produkts wiedergeben.

Option 1: Anschluss an andere Geräte über optisches Kabel

Beste Audioqualität

1 Verbinden Sie den OPTICAL-Anschluss des Produkts über ein optisches Kabel mit dem optischen Ausgang des externen Geräts.

- Der digitale optische Ausgang am externen Gerät kann folgendermaßen gekennzeichnet sein: OPTICAL OUT, SPDIF oder SPDIF OUT.

2 Drücken Sie die Taste OPTISCH auf der Fernbedienung dieses Produkts, um die optische Verbindung zu aktivieren.

Option 2: Anschluss an andere Geräte über analoge Audiokabel

Normale Audioqualität

1 Verbinden Sie den AUDIO IN-Anschluss (3,5-mm-Buchse) an diesem Produkt über ein analoges Audiokabel mit dem analogen Audioausgang (rot und weiß) des externen Gerätes.

- Der analoge Audioausgang am externen Gerät kann folgendermaßen gekennzeichnet sein: AUDIO OUT.

2 Drücken Sie wiederholt AUDIO IN auf der Fernbedienung, bis AUX auf dem Display angezeigt wird.

Anschließen digitaler Geräte über HDMI

Schließen Sie digitale Geräte wie eine Set-Top-Box, einen DVD-/Blu-ray-Player oder eine Spielekonsole über einen einfachen HDMI-Anschluss an das Produkt an. Wenn Sie die Geräte auf diese Weise anschließen und eine Datei oder ein Spiel wiedergeben, wird das

• Video automatisch auf Ihrem Fernseher dargestellt und der

- Ton automatisch auf diesem Produkt wiedergegeben.

1 Verbinden Sie den HDMI OUT-Anschluss bei Ihrem digitalen Gerät mit dem HDMI IN am Produkt mithilfe eines Hochgeschwindigkeits-HDMI-Kabels.
- Ein High Speed-HDMI-Kabel wird empfohlen.

2 Verbinden dieses Produkt mit dem Fernseher über HDMI OUT (ARC)

3 Schalten Sie am angeschlossenen Gerät die HDMI-CEC-Funktion ein.

4 Drücken Sie die Taste HDMI IN auf der Fernbedienung dieses Produkts, um die HDMI IN-Verbindung zu aktivieren.

• Wenn der Fernseher nicht mit HDMI CEC kompatibel ist, wählen Sie bei Ihrem Fernseher den richtigen Video-Eingang aus.
• Sehen Sie bei HDMI-CEC-Problemen auf Ihrem Fernseher in der Bedienungsanleitung des Fernsehers nach, und stellen Sie sicher, dass die HDMI-CEC-Konfiguration korrekt ist, oder wenden Sie sich bei Bedarf an den Hersteller des Fernsehers.

4 Verwenden Ihres Produkts

Dieser Abschnitt erläutert, wie Sie das Produkt verwenden können, um Medien von unterschiedlichen Quellen wiederzugeben.

Vor Beginn ...

• Stellen Sie die notwendigen, in der Schnellstartanleitung und in der Bedienungsanleitung beschriebenen Verbindungen her.
• Schalten Sie dieses Produkt zur richtigen Quelle für andere Geräte.

Einstellen der Uhr

Über die Uhreinstellungen können Sie einen Standby-Modus (ECO-Standby ohne Uhranzeige oder normaler Standby-Modus mit Uhranzeige) einstellen.

1 Schalten Sie das Gerät in den Standby-Modus (drücken Sie 🔒).
→ --:-- (oder die Uhr) wird angezeigt.

2 Halten Sie die Taste ☐gedrückt, um in den Uhreinstellmodus zu wechseln.

→ --:-- blinkt.

3 Drücken Sie die Lautstärkeregelung +/-, um das 12- oder 24-Stunden-Format auszuwählen, und drücken Sie ☐ zur Bestätigung.

→ Die Ziffern für die Stundenanzeige beginnen zu blinken.

4 Drücken Sie die Lautstärkeregelung +/-, um die Stunden einzustellen, und drücken Sie 📊 zur Bestätigung.

→ Die Minutenanzeige beginnt zu blinken.

5 Drücken Sie die Lautstärkeregelung +/-, um die Minuten einzustellen, und drücken Sie ☎ zur Bestätigung.

→ Die Anzeige ECO beginnt zu blinken.

6 Drücken Sie die Lautstärkeregelung +/-, um den ECO oder CLOCK auszuwählen, und drücken Sie dann ⏻ zur Bestätigung.

→ Wenn Sie ECO auswählen, wird die Uhr im Standby-Modus 1 Minute lang angezeigt. Danach geht das Display aus.

→ Wenn Sie CLOCK auswählen, wird die Uhr im Standby-Modus immer angezeigt.

Anzeigen der Uhr

1 Drücken Sie im ECO-Standby- oder Betriebsmodus 🔒.

→ Im ECO-Standby-Modus wird die Uhr 1 Minute lang angezeigt. Danach geht das Display aus.

→ Im Betriebsmodus wird die Uhr 10 Sekunden lang angezeigt. Danach zeigt das Display die aktuellen Quellinformationen an.

Hinweis

- Wenn die Stromversorgung unterbrochen wird, kann die Uhrzeit nur für 12 Stunden aufrechterhalten werden.

- Eine extreme Raumtemperatur kann sich auf die Genauigkeit der Uhr auswirken.

Auto standby

Bei der Medienwiedergabe von einem verbundenen Gerät wechselt das Produkt automatisch nach 15 Minuten ohne Tastendruck und ohne Audio-/Videowiedergabe von einem verbundenen Gerät in den Standby-Modus.

Einstellen der Lautstärke

1 Drücken Sie Volume +/-, um die Lautstärke zu erhöhen/verringern.

- Drücken Sie, am die Stummschaltung zu aktivieren.

- Um den Ton wieder einzuschalten, drücken Sie erneut die Taste-, oder drücken Sie Volume +/-

Tonauswahl

Dieser Abschnitt erläutert, wie Sie den idealen Ton für Ihre Videos oder Musik auswählen.

Soundmodus

Wählen Sie vordefinierte Einstellungen des Soundmodus für Ihre Videos oder Ihre Musik.

- Drücken Sie MOVIE, um ein Surround-Hörerlebnis zu schaffen. Ideal für die Wiedergabe von Filmen.

- Drücken Sie MUSIC, um ein Zweikanal- oder Mehrkanal-Stereoerlebnis zu schaffen. Ideal für die Wiedergabe von Musik.

- Drücken Sie VOICE, um einen Sound-Effekt zu erzeugen, bei dem die menschliche Stimme für ein herausragendes Hörerlebnis noch klarer wiedergegeben wird.

Equalizer

Sie können die Einstellungen für den hohen Frequenzbereich (Höhen) und den niedrigen Frequenzbereich (Bass) des Produkts ändern.

1 Drücken Sie TREBLE +/- oder BASS +/-, um die Frequenz anzupassen.

Synchronisieren von Video und Audio

Wenn die Audio- und Videowiedergabe nicht synchronisiert ist, können Sie die Audiowiedergabe verzögern, sodass sie der Videowiedergabe entspricht.

1 Drücken Sie AUDIO SYNC +/-, um die Audio- und Videowiedergabe zu synchronisieren.

Nachtmodus

Für eine Wiedergabe mit geringer Lautstärke verringert der Nachtmodus die Lautstärke lauter Töne bei der Audiowiedergabe. Der Nachtmodus steht nur bei Dolby Digital zur Verfügung.

1 Drücken Sie NIGHT, um den Nachtmodus an-/auszuschalten.

• Wenn der Nachtmodus eingeschaltet ist, läuft ON NIGHT (Nacht ein) einmal über das Display.
• Wenn der Nachtmodus ausgeschaltet ist, läuft OFF NIGHT (Nacht aus) einmal über das Display.

Audiowiedergabe über Bluetooth

Verbinden Sie dieses Produkt über Bluetooth mit einem Bluetooth-Gerät (z. B. iPad, iPhone, iPod touch, Android-Telefon oder Laptop), und Sie können Audiodateien, die auf dem Gerät gespeichert sind, über die Lautsprecher dieses Produkts wiedergeben.

Was wird benötigt?

• Ein Bluetooth-Gerät, das Bluetooth-Profil A2DP und AVRCP unterstützt und über Bluetooth-Version als 4.1 verfügt.
  • Die maximale Reichweite zwischen dem Produkt und einem Bluetooth-Gerät beträgt ca. 10 Meter.

1 Drücken Sie die Taste 8 auf der Fernbedienung, um das Produkt in den Bluetooth-Modus zu schalten.

→ BT blinkt auf dem Anzeigefeld.

2 Schalten Sie auf dem Bluetooth-Gerät Bluetooth ein, suchen Sie Fidelio B1, und wählen Sie es aus, um die Verbindung aufzubauen (Informationen dazu, wie Sie Bluetooth einschalten, entnehmen Sie der Bedienungsanleitung des Bluetooth-Geräts).

→ Während der Verbindung blinkt BT auf dem Anzeigefeld.

3 Warten Sie, bis dieses Produkt einen Signalton ausgibt.

→ Wenn die Bluetooth-Verbindung erfolgreich hergestellt wurde, wird BT auf dem Anzeigefeld angezeigt.
→ Wenn die Verbindung nicht hergestellt werden kann, blinkt BT durchgehend auf dem Anzeigefeld.

4 Wählen Sie Audiodateien oder Musik auf Ihrem Bluetooth-Gerät aus, und geben Sie sie wieder.

• Wenn während der Wiedergabe ein Anruf eingeht, wird die Musikwiedergabe unterbrochen.
• Wenn Ihr Bluetooth-Gerät das AVRCP-Profil unterstützt, können Sie auf der Fernbedienung ◀/▶drücken, um zu einem Titel zu springen, oder Sie drücken ▶II, um die Wiedergabe anzuhalten/fortzusetzen.

5 Um Bluetooth zu beenden, wählen Sie eine andere Quelle aus.

- Wenn Sie zurück in den Bluetooth-Modus schalten, bleibt die Bluetooth-Verbindung aktiv.

Hinweis

- Die Musikübertragung kann von Hindemissen zwischen dem Gerät und diesem Produkt, z. B. einer Wand, dem Metallgehäuse des Geräts oder anderen Geräten in der Nähe, die die gleiche Frequenz verwenden, beeinträchtigt werden.

- Wenn Sie das Produkt mit einem anderen Bluetooth-Gerät verbinden wollen, halten Sie auf der Fernbedienung gedrückt, um die Verbindung mit dem aktuell verbundenen Bluetooth-Gerät zu trennen.

MP3-Player

Schließen Sie Ihren MP3-Player zur Wiedergabe Ihrer Audio- oder Musikdateien an.

Was wird benötigt?

• Ein MP3-Player.
  • Ein Stereo-Audiokabel (3,5 mm).

1 Schließen Sie den MP3-Player mit dem 3,5 mm Stereo-Audiokabel an den AUDIO IN-Anschluss des Produkts an.
2 Drücken Sie wiederholt AUDIO IN auf der Fernbedienung, bis AUDIO IN auf dem Display angezeigt wird.
3 Drücken Sie die Tasten auf dem MP3-Player, um Audio- bzw. Musikdateien auszuwählen und abzuspielen.

USB-Speichergeräte

Genießen Sie Audioinhalte auf einem USB-Speichergerät, wie zum Beispiel einem MP3-Player oder USB-Flash-Speicher etc.

Was wird benötigt?

- Ein USB-Speichergerät, das für FAT- oder NTFS-Dateisysteme formatiert ist und dem MSC-Protokoll (Mass Storage Class, Massenspeichergeräteklasse) entspricht.

1 Verbinden Sie ein USB-Speichergerät mit diesem Produkt.
2 Drücken Sie USB auf der Fernbedienung.
3 Verwenden Sie die Fernbedienung, um die Wiedergabe zu steuem.

• Drücken Sie ▶II, um die Aufnahme zu starten, zu unterbrechen oder fortzusetzen.
• Drücken Sie ◀/▶, um zum vorherigen/nächsten Titel zu springen.

• Drücken Sie während der USB-Wiedergabe USB, um einen der folgenden Wiedergabemodi auszuwählen.

• Wenn der Wiederholungsmodus eingeschaltet ist, läuft ALL REPEAT einmal über das Display.

• Wenn der Wiederholungsmodus ausgeschaltet ist, läuft OFF REPEAT einmal über das Display.

Hinweis

• Dieses Produkt ist möglichweise nicht mit bestimmten USB-Speichergeräten kompatibel.
• Wenn Sie ein USB-Verlängerungskabel, eine USB-Anschlussbox oder ein USB-Mehrfachlesegerät verwenden, wird das USB-Speichergerät möglicherweise nicht erkannt.
• PTPs und MTPs von Digitalkameras werden nicht unterstützt.
• Entfernen Sie das USB-Speichergerät nicht, während es gelesen wird.
• DRM-geschützte Musikdateien (MP3) werden nicht unterstützt.
• Unterstützung am USB-Anschluss: 5 ⚡, 1 A.

Einstellen der Display-Helligkeit

Sie können wiederholt DIM drücken, um eine andere Helligkeitsstufe für das Display auf diesem Produkt auszuwählen.

Wenn Sie AUTO OFF auswählen, wird die LED-Nachricht nach 10 Sekunden Inaktivität ausgeschaltet.

Verwenden der Werkseinstellungen

Falls das Produkt nicht reagiert, können Sie dieses Produkt auf die Werkseinstellungen zurücksetzen.

1 Drücken Sie im HDMI ARC-Modus (HDMI ARC drücken) auf der Fernbedienung innerhalb von sechs Sekunden ♦ zweimal und Lautstärke - einmal, und halten Sie dann BASS - gedrückt.

→ Wenn die Werkseinstellungen vollständig wiederhergestellt wurden, schaltet sich das Produkt automatisch ab und startet neu.

5 Aktualisieren der Software

Um die besten Funktionen und den besten Support zu erhalten, aktualisieren Sie Ihr Produkt mit der neuesten Software.

Prüfen der Software-Version

Drücken Sie im HDMI ARC-Modus (HDMI ARC drücken) auf der Fernbedienung innerhalb von sechs Sekunden ⇌ zweimal und TREBLE - einmal, und halten Sie dann BASS - gedrückt. → Die Versionsnummer der Software wird auf dem Anzeigefeld angezeigt.

Aktualisieren von Software über USB

Achtung

- Während der Software-Aktualisierung dürfen Sie weder das Gerät ausschalten noch die Verbindung zum USB-Flashlaufwerk trennen, da dadurch das Gerät beschädigt werden kann.

1 Ermitteln Sie die aktuellste Softwareversion unter www.philips.com/support.

- Suchen Sie nach Ihrem Modell, und klicken Sie auf "Software und Treiber".

2 Laden Sie die Software auf ein USB-Flashlaufwerk herunter.

① Entpacken Sie die heruntergeladene Datei, und überprüfen Sie, ob die entpackte Datei den Namen „B1.bin“ trägt.
② Legen Sie die Datei „B1.bin“ im Stammverzeichnis ab.

3 Verbinden Sie das USB-Flashlaufwerk mit dem USB-Anschluss des Produkts.
4 Schalten Sie dieses Produkt auf die HDMI ARC-Quelle (drücken Sie HDMI ARC).
5 Drücken Sie auf der Fernbedienung innerhalb von sechs Sekunden ♦ zweimal und Volume + einmal, und halten Sie dann MOVIE gedrückt.

→ Anschließend wird "UPG" (Aktualisierung) auf dem Display angezeigt.

→ Wenn kein USB-Flashlaufwerk angeschlossen ist oder eine ungültige Aktualisierungsdatei gefunden wird, wird "ERROR" (Fehler) wird auf dem Anzeigefeld angezeigt.

6 Wenn „UPG“ blinkt, drücken Sie auf der Fernbedienung die Taste, um das Upgrade zu starten.
7 Warten Sie, bis die Aktualisierung abgeschlossen ist.

→ Wenn die Aktualisierung abgeschlossen ist, schaltet sich das Produkt automatisch aus und wieder ein.

Hinweis

• Die Aktualisierung dauert ca. drei Minuten.

6 Produktspezifikationen

Hinweis

- Technische Daten und Design können ohne vorherige Ankündigung geändert werden.

Verstärker

• Gesamtausgangsleistung: 320 W RMS (+ /- 0,5 dB, 10 % Klimrfaktor)
• Frequenzgang: 20 Hz bis 20 kHz / ±3 dB
- Signal-/Rauschverhältnis: > 65 dB (CCIR)/ (A-gewichtet)
- Eingangsempfindlichkeit: - AUX: 1900 mV - AUDIO IN: 900 mV

Audio

• S/PDIF digitaler Audio-Eingang:
- Optisch: TOSLINK

USB

• Kompatibilität: High-Speed USB (2.0)
• Unterstützte Klassen: USB Mass Storage Class (MSC, USB-Geräteklasse für Speichergeräte)
  • Dateisystem: FAT16, FAT32, NTFS
  • Abspielbare Audiodateien: .aac, .mp3, .m4a

Bluetooth

• Bluetooth-Profile: A2DP, AVRCP
• Bluetooth-Version: 4.1
• Frequenzband/Ausgangsleistung: 2400 bis 2483,5 MHz/≤ 20 dBm
  • NFC-Frequenz: 13,56 MHz

Verbindung zum kabellosen Lautsprecher

• Frequenzband: 5740 bis 5840 MHz
• Ausgangsleistung: ≤ 14 dBm

Hauptgerät

• Stromversorgung:
  • Modell (Philips Netzteil): DYS602-210309W; AS650-210-AA309
• Eingangsleistung: 100 bis 240 V\~, 50/60 Hz, 1,5 A
  • Ausgangsleistung: 21 V =, 3,09 A
• Standby ohne Uhrenanzeige: ≤ 0,5 W
• Standby mit Uhrenanzeige: ≤ 1 W
• Abmessungen (B × H × T): 408 × 56,7 × 115 mm
• Gewicht: 1,3 kg
• Integrierte Lautsprecher
  • 2 Mylar-Tweeter (25 mm,8 Ohm)
• 4 Racetrack Full-Range-Lautsprecher (94,2 mm × 35,2 mm, 8 Ohm) für den Front-/Surround-Kanal

Subwoofer

• Stromversorgung: 220 – 240 V\~; 50 – 60 Hz
  • Leistungsaufnahme: 60 W
  • Standby-Stromverbrauch: ≤ 0,5 W
• Impedanz: 3 Ohm
• Lautsprechertreiber: 69,4 mm (2,9") × 201,5 mm (7,9") Woofer
• Abmessungen (B × H × T): 430 × 85,5 × 538,5 mm
• Gewicht: 6,26 kg

Batterien für Fernbedienung

- 1 × AAA-R03-1,5 V

Standby-Energieverwaltung

• Wenn das Produkt 15 Minuten lang inaktiv ist, wechselt es automatisch in den Standby-Modus oder den vernetzten Standby-Modus.
• Der Stromverbrauch im Standby-Modus oder vernetzten Standby-Modus beträgt weniger als 0,5 W.
• Um die Bluetooth-Verbindung zu deaktivieren, halten Sie die Bluetooth-Taste auf der Fernbedienung gedrückt.
• Um die Bluetooth-Verbindung zu aktivieren, aktivieren Sie die Bluetooth-Verbindung auf Ihrem Bluetooth-Gerät, oder aktivieren Sie die Bluetooth-Verbindung über den NFC-Tag (falls verfügbar).

7 Fehlerbehebung

Warnung

- Stromschlaggefahr! Öffnen Sie auf keinen Fall das Gehäuse des Geräts.

Bei eigenhändigen Reparaturversuchen verfällt die Garantie.

Wenn Sie bei der Verwendung dieses Geräts Probleme feststellen, prüfen Sie bitte die folgenden Punkte, bevor Sie Serviceleistungen anfordern. Wenn das Problem weiterhin besteht, holen Sie sich Unterstützung unter www.philips.com/support.

Hauptgerät

Die Tasten auf dem Produkt funktionieren nicht.

- Trennen Sie dieses Produkt einige Minuten lang von der Stromversorgung, und schließen Sie es dann wieder an.

Sound

Kein Ton von den Lautsprechern dieses Produkts.

• Verbinden Sie das Audiokabel dieses Produkts mit Ihrem Fernseher oder anderen Geräten. In folgenden Fällen benötigen Sie keine separate Audioverbindung:
• das Produkt und der Fernseher sind über den HDMI ARC-Anschluss verbunden, oder
• ein Gerät ist mit dem HDMI IN-Anschluss an diesem Gerät verbunden.
• Setzen Sie das Produkt auf die Werkseinstellungen zurück.
• Wählen Sie auf der Fernbedienung den richtigen Audioeingang aus.
• Vergewissern Sie sich, dass dieses Produkt nicht stummgeschaltet ist.

Keine Tonwiedergabe über den kabellosen Subwoofer.

- Stellen Sie eine kabellose Verbindung zwischen dem Subwoofer und dem Hauptgerät her.

Verzerrter Ton oder Echo.

- Wenn Sie den Ton vom Fernseher über dieses Produkt wiedergeben, vergewissem Sie sich, dass der Fernseher nicht stummgeschaltet ist.

Die Audio- und Videowiedergabe wird nicht synchronisiert.

- Drücken Sie AUDIO SYNC +/-, um die Audio- und Videowiedergabe zu synchronisieren.

Eine Fehlermeldung wird auf dem Display angezeigt.

• Wenn "ERROR" angezeigt wird, bedeutet dies, dass ein Eingangsaudioformat nicht unterstützt wird.
• Wenn "ARC" blinkt, bedeutet dies, dass der verbundene Fernseher nicht HDMI ARC-kompatibel ist oder ein nicht unterstütztes Audioformat erkannt wurde.

Bluetooth

Ein Gerät kann nicht mit diesem Produkt verbunden werden.

• Das Gerät unterstützt nicht die für das Produkt erforderlichen Profile.
• Sie haben die Bluetooth-Funktion des Geräts nicht aktiviert. Anweisungen zum Aktivieren dieser Funktion finden Sie in der Bedienungsanleitung des Geräts.
• Das Gerät ist nicht richtig angeschlossen. Schließen Sie das Gerät richtig an.
• Dieses Produkt ist bereits mit einem anderen Bluetooth-fähigen Gerät verbunden. Trennen Sie das verbundene Gerät, und versuchen Sie es dann erneut.

Die Qualität der Audiowiedergabe von einem verbundenen Bluetooth-Gerät ist unzulänglich.

- Der Bluetooth-Empfang ist schlecht. Platzieren Sie das Gerät näher an diesem Produkt, oder entfernen Sie mögliche Hindemisse zwischen den Geräten.

Das verbundene Bluetooth-Gerät unterbricht immer wieder die Verbindung und stellt sie anschließend wieder her.

- Der Bluetooth-Empfang ist schlecht. Platzieren Sie das Gerät näher an diesem Produkt, oder entfernen Sie mögliche Hindemisse zwischen den Geräten.

- Schalten Sie die WiFi-Funktion auf dem Bluetooth-Gerät aus, um Störungen zu vermeiden.

- Bei einigen Bluetooth-Geräten kann die Bluetooth-Verbindung automatisch deaktiviert werden, um Energie zu sparen. Dies ist kein Zeichen für eine Fehlfunktion des Produkts.

Automatische stand-by 11

Automatische stand-by

• S/PDIF digitale audio-ingang:
- Optisch: TOSLINK

USB

• Compatibiliteit: snelle USB (2.0)
• Klasseondersteuning: USB MSC (Mass Storage Class)
  • Bestandssysteem: FAT16, FAT32, NTFS
• Afspeelbare audiobestanden: .aac, .mp3, .m4a

Bluetooth

• Bluetooth-profielen: A2DP, AVRCP
• Bluetooth-versie: 4.1
• Frequentieband/uitgangsvermogen: 2400 - 2483,5 MHz / ≤ 20 dBm
  • NFC-frequentie: 13,56 MHz

Energisparfunktioner
