| Terméktípus | Kompresszoros hűtő (hűtőláda) |
| Márka | Waeco |
| Modell | CoolFreeze CFX 65 |
| Méretek (Hossz x Magasság x Mélység, fogantyúkkal együtt) | 725 x 561 x 455 mm |
| Súly | 22,3 kg |
| Nyers űrtartalom | 65 L |
| Hasznos űrtartalom | 60 L |
| Hőmérséklettartomány | +10 °C és -22 °C között |
| Tápellátás | 12/24 V egyenáram és 100-240 V váltóáram |
| Energiafogyasztás | 69 kWh/év |
| Energiaosztály | A+ |
| Zajkibocsátás | 45 dB(A) |
| Fő funkciók | Hűtés, fagyasztás, 3 fokozatú akkumulátorvédelem, °C/°F kijelző, USB port (5 V/500 mA), kivehető kosár, lehajtható fogantyúk, fedélzár, vész kapcsoló, kézi leolvasztás |
| Karbantartás és tisztítás | Tisztítsa meg a belsejét és a külsejét egy nedves ruhával. Ne merítse vízbe. Ne használjon súroló hatású tisztítószereket. |
| Biztonság | Polaritásfordítás és rövidzárlat elleni védelem. Készülék biztosíték: T4AL 250 V. 12/24 V csatlakozó biztosíték: 10 A. Ne használja, ha sérült. |
| Alkatrészek és javíthatóság | Biztosítékok és a lámpa nyomtatott áramköre cserélhető. Kompresszor és egyéb javítások hivatalos szerviz által. |
| Garancia | Törvényes garancia |
Gyakran ismételt kérdések - CoolFreeze CFX 65 WAECO
Felhasználói kérdések a következőről CoolFreeze CFX 65 WAECO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hűtőszekrény PDF formátumban ingyenesen! Találja meg kézikönyvét CoolFreeze CFX 65 - WAECO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CoolFreeze CFX 65 márka WAECO.
HASZNÁLATI ÚTMUTATÓ CoolFreeze CFX 65 WAECO
HU 319 Kompresszor hűtőláda
Használati utasítás
Kérjen további információkat a Dometic WAECO cég széles termékpalettájáról. Rendelje meg ingyenes és kötelezettség nélküli katalógusainkat a következő internetcímen: www.dometic-waeco.de
A készülék első használata előtt gondosan olvassa el és őrizze meg ezt a használati utasítást. Ha a készüléket továbbadja, mellékelje hozzá a használati utasítást is.
A gyártó nem felelős olyan károkért vagy sérülésekért, amelyeket nem rendeltetésszerű használat vagy hibás kezelés okozott.
Tartalomjegyzék
1 Szimbólumok magyarázata....320 2 Biztonsági tudnivalók 321 2.1 Általános biztonság 321 3 Szállítási terjedelem....323 4 Tartozék 323 5 Rendeltetésszerű használat 324 6 Működési leírás 325 6.1 Jellemzők 325 6.2 Kezelő- és kijelzőelemek 326 7 Kezelés 327 7.1 Első használatba vétel előtt 327 7.2 Energiatakarékossági tippek 328 7.3 A hűtőláda csatlakoztatása 328 7.4 Az akkumulátorőr használata 329 7.5 A hűtőláda használata 331 7.6 A hőmérséklet beállítása 332 7.7 A vészkapcsoló használata (ha van) 333 7.8 USB csatlakozó feszültségellátáshoz 333 7.9 A hűtőláda kikapcsolása 333 7.10 A hűtőláda leolvasztása 334 7.11 A készülékbiztosíték cseréje 334 7.12 A csatlakozóbiztosíték (12/24 V) cseréje 335 7.13 A fényvető lemez cseréje 335 8 Tisztítás és karbantartás....336 9 Szavatosság 336
10 Üzemzavar-elhárítás 337 11 Ártalmatlanítás....338 12 Műszaki adatok 338
1 Szimbólumok magyarázata
VESZÉLY!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.
√ Ez a szimbólum egy tevékenység eredményét jelzi.
1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.
2 Biztonsági tudnivalók
2.1 Általános biztonság
VESZÉLY!
- Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva.
FIGYELMEZTETÉS!
- Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
- Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
- Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
- Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
- A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
- A készülékkel gyerekek nem játszhatnak.
- A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
- A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
- Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).
VIGYÁZAT!
- Az alábbi esetekben mindig húzza ki a készülék csatlakozódugóját a hálózati aljzatból:
– minden tisztítás és karbantartás előtt
– minden használat után.
- Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
FIGYELEM!
- Hasonlítsa össze a típustáblán feltüntetett feszültségadatokat a rendelkezésre álló energiaellátással.
- A készüléket a következő módon csatlakoztassa:
- az egyenáramú csatlakozókábelen keresztül a jármű egyenáramú aljzatához (pl. szivargyújtóhoz)
- vagy a 230 V-os csatlakozókábellel a 230 V-os váltakozó áramú hálózatra.
- Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna rá.
- Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
- A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.
2.2 Biztonság a készülék üzemeltetése során
VESZÉLY!
- Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenek előtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.
VIGYÁZAT!
- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
FIGYELEM!
- Ne használjon elektromos készülékeket a hűtőkészüléken belül, kivéve ha ezeket a készülékeket a gyártó erre a célra javasolja.
- Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).
- Túlforrósodás veszélye!
Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.
- Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
- Ne töltsön folyadékot vagy jeget a belső tartályba.
- Soha ne merítse vízbe a készüléket.
- Védje a készüléket és a kábeleket a hőtől és a nedvességtől.
3 Szállítási terjedelem

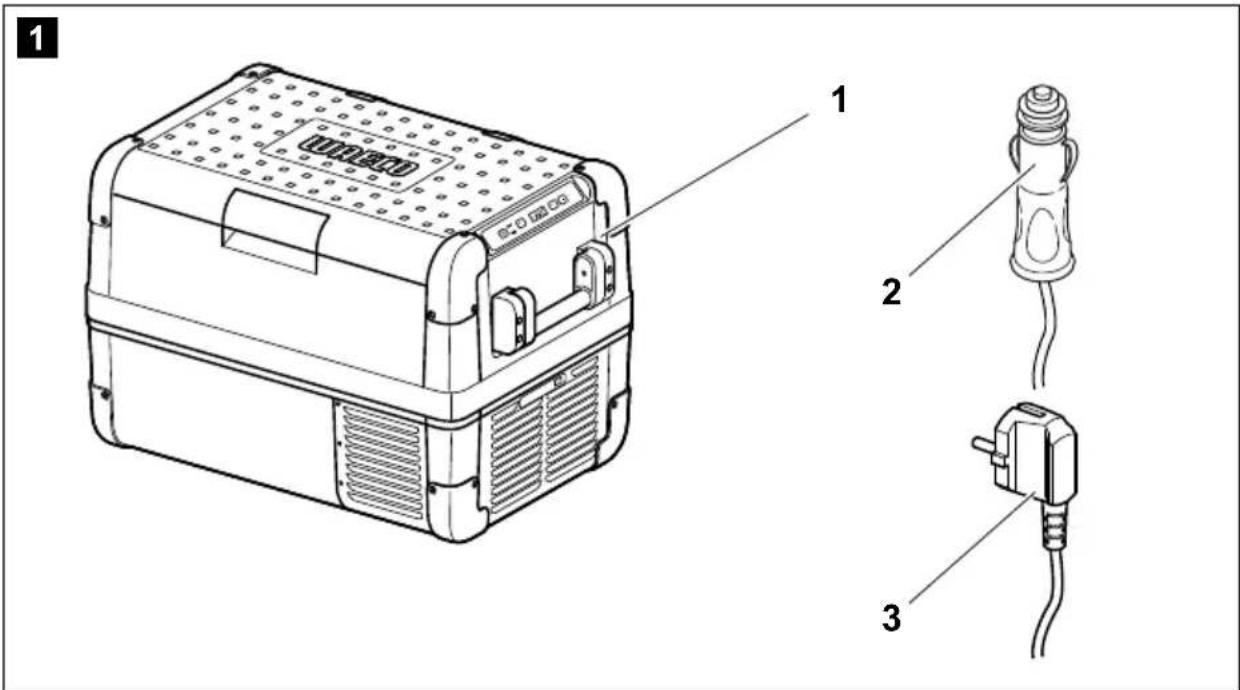

A szállítási terjedelmet az 1. ábra, 3. oldal mutatja.
| Tétel Mennyiség Megnevezés | |||
| 1 | 1 | H | űtőláda |
| 2 | 1 | Csatlakozókábel 12/24 V--- csatlakozáshoz | |
| 3 | 1 | Csatlakozókábel 100–240 V~ csatlakozáshoz | |
- 1 Használati útmutató
4 Tartozék
Tartozékként kapható (nincs mellékelve):
| Megnevezés Cikkszám Modell | ||
| Univerzális rögzítőkészlet (hevederrendszer) CFX-UFK | 9105304041 | Minden modellhez megfelelő |
| Quick-Release-rögzítőkészlet CFX-QFK | 9105306218 | csak a CFX28-hoz |
| Vezeték nélküli kijelző CFX-WD | 9105304042 | Minden modellhez megfelelő |
5 Rendeltetésszerű használat
A hűtőláda élelmiszerek hűtésére és fagyasztására alkalmas.
A készülék hajókon való üzemeltetésre is alkalmas.
A készülék gépjármű (például szivargyújtó), hajó vagy lakókocsi
12 V== vagy 24 V== feszültségű fedélzeti dugaszolóaljzatáról, valamint 100–240 V~ váltakozó áramú hálózatról üzemeltethető.
A hűtőkészülék háztartási és hasonló területeken használható, például
- boltok, irodák és más munkaterületek konyháin
- a mezőgazdaságban
- hotelek, motelek vagy más szálláshelyek vendégei által • panziókban • vendéglátási és hasonló nagykereskedelmi területeken
VIGYÁZAT! Egészségkárosodás veszélye!
Ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a hűteni kívánt élelmiszerek vagy gyógyszerek követelményeinek.
6 Működési leírás
A hűtőláda áruk lehűtésére, hidegen tartására, illetve mélyhűtésére alkalmas. A hűtést karbantartást nem igénylő, kompresszorral ellátott hűtőkör teszi lehetővé. A különösen hatékony szigetelés és az erőteljes kompresszor különösen gyors hűtést biztosít.
A hűtőláda mobil használatra is alkalmas.
Hajókon történő használat esetén a hűtőláda tartósan 30°-os dőlésnek is kitehető.
6.1 Jellemzők
- Elsőbbségi kapcsolást biztosító hálózati tápegység váltófeszültségre való csatlakozáshoz
- Háromfokozatú akkumulátorőr a jármű akkumulátorának védelmére
- Kijelző °C vagy °F egységű hőmérséklet-megjelenítéssel. Automatikus kikapcsolás alacsony akkumulátorfeszültség esetén
- Hőmérséklet-beállítás: Két gombbal 1 °C-os (2 °F-es) lépésekben
- Billenthető hordozófogantyú
- USB csatlakozó a feszültségellátáshoz
- Vészkapcsoló (ha van)
- Kivehető kosárbetét
6.2 Kezelő- és kijelzőelemek
A fedél zárása: 2. ábra, 1, 3. oldal
Vezérlőpanel (3. ábra, 3. oldal)
| Tétel Megnevezés Magyarázat | ||
| 1 | ON | A gombot egy-két másodpercig megnyomva a készülék ki-vagy bekapcsolására szolgál |
| OFF | ||
| 2 | POWER „ ♂ ” | Üzemjelzés |
| A LED zölden világít: Kompresszor bekapcsolva | ||
| A LED naracssárgán világít: Kompresszor kikapcsolva | ||
| A LED narancssárgán villog: A kijelző alacsony akkumulátorfe-szültség miatt automatikusan kikapcsolt | ||
| 3 | ERROR A LED pirosan villog: A bekapcsolt készülék nem üzemkész | |
| 4 | SET Meghatározza a a beviteli módot– Hőmérséklet-beállítás– °C vagy °F fok megjelenítése– Akkumulátorőr beállítása | |
| 5 | - K i j e l z ő az értékek megjelenítéséhez | |
| 6 | DOWN – Egyszeri megnyomása csökkenti a kiválasztott beviteli értéket | |
| 7 | UP + Egyszeri megnyomása növeli a kiválasztott beviteli értéket | |
Csatlakozóaljzatok (4. ábra, 4. oldal)
Tétel Megnevezés
1 Csatlakozóaljzat váltakozó feszültségű tápellátáshoz 2 Biztosítókapcsoló 3 Csatlakozóaljzat egyenfeszültségű tápellátáshoz
Vészkapcsoló (ha van) és USB csatlakozó (5. ábra, 4. oldal)
Tétel Megnevezés
1 Vészkapcsoló
2 USB csatlakozó áramellátáshoz
7 Kezelés
7.1 Első használatba vétel előtt
MEGJEGYZÉS
Mielőtt az új hűtőládát üzembe helyezné, higiéniai okokból tisztítsa meg belül és kívül nedves ruhával (lásd „Tisztítás és karbantartás” fej., 336. oldal).
A fedéltartó megfordítása
CFX50, CFX65, CFX65DZ
Ha a fedelet a másik oldalról szeretné kinyitni, lehetősége van a fedéltartó megfordítására. Ehhez a következő módon járjon el:
▶ Nyissa fel és vegye le a fedelet (6. ábra A). Távolítsa el a csuklópántot tartó három csavart (6. ábra B), majd vegye le a csuklópántot. Kis csavarhúzó segítségével távolítsa el a csuklópántok új helyéről a műanyag burkolóelemeket, és helyezze át azokat a csuklópántok régi helyére. ▶ Helyezze el új helyükön a csuklópántokat. ▶ Helyezze vissza a fedelet a csuklópántokra a szemközti oldalon (6. ábra C).
A hőmérsékletegység kiválasztása
A hőmérséklet értékeinek megjelenítése Celsius-fokban vagy Fahrenheit-fokban választható meg. Ehhez a következő módon járjon el:
▶ Kapcsolja be a hűtőládát. ▶ Nyomja meg a „SET” gombot (3. ábra 4, 3. oldal) kétszer.
▶ A hőmérséklet egységét az „UP+” (3. ábra 7, 3. oldal), illetve „DOWN –” gombbal (3. ábra 6, 3. oldal) állíthatja be Celsius- vagy Fahrenheit-fokra. √ A kijelző néhány másodpercig mutatja a beállított hőmérsékletegységet. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.
7.2 Energiatakarékossági tippek
- A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
- Hagyja lehűlni a meleg ételeket, mielőtt azokat hidegen tartaná a készülékben.
- Ne nyissa ki a hűtőkészüléket a szükségesnél gyakrabban.
- Ne hagyja nyitva a hűtőkészüléket a szükségesnél hosszabban.
- Ha a hűtőládában jégréteg alakult ki, olvassza le.
- Kerülje a fölöslegesen alacsony belső hőmérsékletet.
7.3 A hűtőláda csatlakoztatása
Csatlakoztatás akkumulátorra (jármű vagy hajó)
A hűtődoboz 12 V vagy 24 V egyenfeszültséggel üzemeltethető.
FIGYELEM! Sérülésveszély!
Kösse le a hűtőládát és más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékkel töltené fel! A készülékek elektronikáját a túlfeszültség károsíthatja.
A biztonság érdekében a hűtődoboz elektronikus polaritásvédelemmel rendelkezik, amely a hűtődobozt az akkumulátorhoz való csatlakoztatásnál póluscsere és rövidzárlat ellen védi.
Csatlakoztassa a 12/24 V-os csatlakozókábelt (1. ábra 2, 3. oldal) a készülék egyenáramú aljzatába és kapcsolja be a szivargyújtót (12 V vagy 24 V).
Csatlakozás 100–240 V-os váltakozó áramú hálózatra (például otthon vagy az irodában)
VESZÉLY! Áramütés miatti életveszély!
- Soha ne dolgozzon dugóscsatlakozókkal és kapcsolókkal, ha nedves a keze vagy nedves helyen áll.
- Ha hűtőládát egy hajó fedélzetén száraz helyiségekben használatos csatlakozóval kell üzemeltetnie a 100–240 V-os hálózatról, akkor minden esetben FI-védőkapcsolót kell a 100–240 V-os hálózat és a hűtőláda közé kapcsolnia. Ilyen esetben kérje szakember tanácsát.
A hűtőládák beépített, többfeszültségű, elsőbbségi kapcsolással ellátott hálózati adapterrel rendelkeznek a 100–240 V-os váltakozó feszültségre való csatlakozáshoz. Az elsőbbségi kapcsolás a készülék 100–240 V-os váltakozó feszültségre csatlakoztatása esetén még akkor is automatikusan hálózati üzemmódra vált, ha a 12/24V-os csatlakozókábel még csatlakoztatva van.
Dugaszolja a 100–240 V-os csatlakozókábelt (1. ábra 3, 3. oldal) a készülék váltakozó feszültségű dugaszolóaljzatba, és csatlakoztassa a 100–240 V-os váltakozó áramú hálózatra.
7.4 Az akkumulátorőr használata
A készülék többfokozatú akkumulátorőrrel van ellátva, amely védi járműve akkumulátorát a túlzott lemerüléstől a jármű 12/24 V-os hálózatára való csatlakozás esetén.
Ha a hűtőládát kikapcsolt gyújtás mellett a járműben használja, akkor a hűtőláda automatikusan kikapcsol, amint a tápfeszültség egy beállítható érték alá csökken. A hűtőláda ismét bekapcsol, amint az akkumulátor a feltöltés során eléri az újrabekapcsolási feszültséget.
FIGYELEM! Sérülésveszély!
Az akkumulátorőr általi lekapcsolás esetén az akkumulátor már nem rendelkezik teljes kapacitással. Kerülje járműve többszöri indítását vagy áramfogyasztók üzemeltetését feltöltés nélküli hosszabb időszakokban. Gondoskodjon arról, hogy az akkumulátor újra feltöltődjön.
„HIGH” üzemmódban az akkumulátorőr hamarabb jelez, mint „LOW” és „MED” üzemmód esetén (lásd a következő táblázatot).
| akkumulátorőr üzemmód | LOW | MED | HIGH |
| Kikapcsolási feszültség 12 V esetén | 10,1 V | 11,4 V | 11,8 V |
| Újrabekapcsolási feszültség 12 V esetén | 1 1 , 1 V | 1 2 , 2 V | 1 2 , 6 V |
| Kikapcsolási feszültség 24 V esetén | 21,5 V | 24,1 V | 24,6 V |
| Újrabekapcsolási feszültség 24 V esetén | 23,0 V | 25,3 V | 26,2 V |
Az akkumulátorőr üzemmódjának kiválasztásához tegye a következőt:
▶ Kapcsolja be a hűtőládát. ▶ Nyomja meg a „SET” gombot (3. ábra 4, 3. oldal) háromszor.
Az „UP +” (3. ábra 7, 3. oldal) illetve „DOWN –” (3. ábra 6, 3. oldal) gomb segítségével válassza ki az akkumulátorőr megfelelő üzemmódját. √ A digitális kijelzőn a következő jelenik meg: Lo (LOW), Pd (MED), Hi (HIGH) √ A kijelző néhány másodpercig a kiválasztott üzemmódot mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.
MEGJEGYZÉS
Válassza a „HIGH” akkumulátorőr-üzemmódot, ha a hűtőládát az indítóakkumulátorról használja. Válassza a „LOW” akkumulátorőr-üzemmódot, ha a hűtőládát tápakkumulátorról használja.
7.5 A hűtőláda használata
FIGYELEM! Túlmelegedés miatti veszély!
Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve. A levegő keringtetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.
▶ A hűtőládát szilárd aljzatra állítsa.
Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve és a meleg levegő megfelelően távozhasson.
MEGJEGYZÉS
A hűtőládát az ábrázolt módon állítsa fel (1. ábra, 3. oldal). Ha a hűtőládát másik helyzetben üzemelteti, akkor a készülék károsodhat.
Csatlakoztassa a hűtőládát, lásd „A hűtőláda csatlakoztatása” fejezet, 328. oldal.
FIGYELEM! Túl alacsony hőmérséklet miatti veszély!
Ügyeljen arra, hogy csak olyan tárgyak, ill. áruk legyenek a hűtőládában, amelyek lehűthetők a kiválasztott hőmérsékletre.
Tartsa nyomva az „ON/OFF” gombot (3. ábra 1, 3. oldal) egy-két másodpercig.
√ A „∅” LED világít.
√ A kijelző (3. ábra 5, 3. oldal) bekapcsol, és mutatja az aktuális hűtési hőmérsékletet.
VIGYÁZAT! Egészségkárosodás veszélye!
CFX65DZ:
Ha a fagyasztórekeszben (8. ábra 1, 5. oldal) a hőmérséklet nagyon alacsonyra lett állítva (pl. –22 °C), a hőmérséklet a középső hűtőrekeszben (8. ábra 2, 5. oldal) nulla fok alá is süllyedhet.
MEGJEGYZÉS
Kijelzett hőmérséklet
A megjelenő érték a nagy hűtő- és fagyasztórekesz (7. ábra 1, 5. oldal) közepének hőmérsékletét jelzi.
- CFX65DZ:
- Ha van elválasztófal a hűtő- és fagyasztórekeszben: A megjelenő érték a fagyasztórekesz (8. ábra 1, 5. oldal) közepének hőmérsékletét jelzi.
- Ha nincs elválasztófal a hűtő- és fagyasztórekeszben: A belső térben lévő tényleges hőmérséklet egy kissé eltérhet a kijelzett hőmérséklettől.
A hűtőláda a belső tér hűtésével kezdi a működést.
MEGJEGYZÉS
Akkumulátorról történő használat esetén a kijelző automatikusan kikapcsol, ha az akkumulátorfeszültség alacsony. A „©” LED narancssárgán villog.
A hűtőláda reteszelése
▶ Zárja le a fedelet. ▶ Nyomja le a reteszt (2. ábra 1, 3. oldal), amíg az hallhatóan bekattan.
7.6 A hőmérséklet beállítása
▶ Nyomja meg a „SET” (3. ábra 4, 3. oldal) gombot egyszer.
Az „UP +” (3. ábra 7, 3. oldal) és „DOWN –” (3. ábra 6, 3. oldal) gomb segítségével állítsa be a hűtési hőmérsékletet. √ A kijelző néhány másodpercig a beállított kívánt hőmérsékletet mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.
7.7 A vészkapcsoló használata (ha van)
A vészkapcsoló (5. ábra 1, 4. oldal) minden modellnél a kezelőpult alatt található, kivéve a CFX28 esetében. A CFX28 esetében a vészkapcsoló a csatlakozópersely felett található. Normál üzem során a kapcsoló a „NORMAL USE” (szokásos használat) helyzetben áll.
Ha a vezérlőelektronika meghibásodik, tolja a kapcsolót „EMERGENCY OVERRIDE” helyzetbe.
MEGJEGYZÉS
Ha a kapcsoló „EMERGENCY OVERRIDE” helyzetben van, a hűtőláda a teljes hűtőteljesítménnyel működik.
7.8 USB csatlakozó feszültségellátáshoz
Az USB csatlakozó kisebb készülékek (például mobiltelefonok és MP3 lejátszók) töltéséhez használható.
Ha a hűtőládát egy USB készülékkel szeretné működtetni, egyszerűen csatlakoztasson egy USB kábelt (külön beszerzendő) a készülékre.
MEGJEGYZÉS
Győződjön meg róla, hogy az USB csatlakozásra csatlakoztatott kisebb készülék alkalmas legyen 5 V / 500 mA tápellátású üzemelésre.
7.9 A hűtőláda kikapcsolása
▶ Ürítse ki a hűtőládát. ▶ Kapcsolja ki a hűtőládát. ▶ Húzza ki a csatlakozókábelt.
Ha a hűtőládát hosszabb ideig nem fogja használni:
▶ Hagyja a fedelet kissé nyitva. Így megakadályozhatja szagok képződését.
7.10 A hűtőláda leolvasztása
A levegő nedvességtartalma a párologtatónál vagy a hűtőláda belső terében dérét képezve csökkenti a hűtőteljesítményt. Olvassza le időben a készüléket.
FIGYELEM! Sérülésveszély!
A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat.
A hűtőláda leolvasztásához járjon el a következő módon:
▶ Vegye ki a hűtött árukat. ▶ Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegen maradjanak. ▶ Kapcsolja ki a készüléket. ▶ Hagyja nyitva a fedelet. ▶ Törölje fel az olvadékvizet.
7.11 A készülékbiztosíték cseréje
VESZÉLY! Áramütés miatti életveszély!
Mielőtt kicseréli a készülék biztosítékát, válassza le a feszültségellátást és húzza ki a csatlakozókábelt.
▶Válassza le a készülék feszültségellátását. ▶Húzza ki a csatlakozókábeleket. Pattintsa ki a biztosítékbetétet (4. ábra 2, 4. oldal) például egy csavarhúzó segítségével. ▶ Cserélje ki a hibás biztosítékot új, azonos értékű (T4AL 250 V) biztosítékra. ▶Pattintsa vissza a biztosítékbetétet a készülékbe. ▶Csatlakoztassa a készülék feszültségellátását.
7.12 A csatlakozóbiztosíték (12/24 V) cseréje
▶ Húzza le az illesztőhüvelyt (9. ábra 4, 5. oldal) a dugóscsatlakozóról. Csavarozza ki a csavart (9. ábra 5, 5. oldal) a készülékház felső részéből (9. ábra 6, 5. oldal). ▶ Óvatosan emelje le a készülékház felső felét az alsóról (9. ábra 1, 5. oldal). ▶ Vegye ki az érintkezőcsapot (9. ábra 3, 5. oldal). Cserélje ki a hibás biztosítékot (9. ábra 2, 5. oldal) azonos értékű (10 A) új biztosítékra. ▶Fordított sorrendben szerelje össze a dugóscsatlakozót.
7.13 A fényvető lemez cseréje
▶Válassza le a készülék feszültségellátását. ▶ Nyissa fel az átlátszó borítást (10. ábra 1, 5. oldal) csavarhúzó segítségével. ▶ Oldja meg a fényvető lemez rögzítőcsavarjait (10. ábra 2, 5. oldal). ▶ Húzza ki a dugóscsatlakozót az fényvető lemezből (10. ábra 3, 5. oldal). ▶ Cserélje ki a hibás fényvető lemezt újra. Helyezze be az új fényvető lemezt úgy, hogy a régi áramkör eltávolítása közben végzett műveleteket fordított sorrendben hajtsa végre. ▶Helyezze vissza az átlátszó burkolatot a házba. ▶Csatlakoztassa a készülék feszültségellátását.
8 Tisztítás és karbantartás
FIGYELMEZTETÉS!
A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.
FIGYELEM! Sérülés veszélye!
- Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
- Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.
▶ Alkalmanként tisztítsa meg a készüléket kívül-belül nedves ruhával. Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.
9 Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
10 Üzemzavar-elhárítás
Hiba Lehetséges ok Megoldási javaslat
| A készülék nem működik, a LED nem világít. | A jármű 12/24 V-os dugaszolóaljzatában (szivargyújtó) nincs feszültség. | A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen a szivargyújtóban. |
| A váltakozó feszültségű dugaszolóaljzatban nincs feszültség. | Próbáljon egy másik dugaszolóaljzatot használni. | |
| A készülékbiztosíték meghibásodott. | Cserélje ki a készülékbiztosítékot, lásd „A készülékbiztosíték cseréje” fej., 334. oldal. | |
| A beépített hálózati tápegység hibás. | A javítást csak engedéllyel rendelkező vevőszolgálat végezheti. | |
| A készülék nem hűt (a dugóscsatlakozó be van dugva, a „POWER” LED világít). | A kompresszor meghibásodott. | A javítást csak engedéllyel rendelkező vevőszolgálat végezheti. |
| A készülék nem hűt (a dugóscsatlakozó be van dugva, a „POWER” LED narancssárgán villog, a kijelző ki van kapcsolva). | Az akkumulátorfeszült-ség túl alacsony. | Ellenőrizze és szükség esetén töltse fel az akkumulátort. |
| 12/24 V-os aljzatról (szivargyújtó) történő üzemeltetés esetén: A gyújtás be van kapcsolva, a készülék nem működik és a LED nem világít.Húzza ki a dugóscsatlakozót a dugaszolóal-jzatból és vizsgálja meg a következőket. | A szivargyújtó foglalata elszennyeződött. Emiatt rossz az elektromos érintkezés. | Ha a hűtőláda dugóscsatlakozója nagyon felmelegszik a szivargyújtó foglalatában, akkor vagy a foglalatot kell megtisztítani, vagy lehet, hogy a dugóscsatlakozó nincs megfelelően összeszerelve. |
| Kiégett a 12/24 V-os dugóscsatlakozó biztosítéka. | Cserélje ki a 12/24 V-os dugóscsatlakozó biztosítékát (10 A), lásd „A csatlakozóbiz-tosíték (12/24 V) cseréje” fej., 335. oldal | |
| Kiégett a jármű biztosítéka. | Cserélje ki a jármű 12/24 V-os dugaszoló-aljzatának biztosítékát (szokásosan 15 A) (ennek során vegye figyelembe az illető jármű kezelési útmutatóját). | |
| A kijelzőn hibaüzenet (pl. „Err1”) jelent meg és a készülék nem hűt. | Belső üzemzavar miatt a készülék kikapcsolt. | A javítást csak engedéllyel rendelkező vevőszolgálat végezheti. |
11 Ártalmatlanítás
A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
12 Műszaki adatok
| CFX28 CFX35 CFX40 | |||
| Cikkszám: 9105305970 91 | 05304047 9105304048 | ||
| Csatlakozási feszültség: | 12/24 V--- és 100–240 V~ | ||
| Névleges áram: | 12 V---: 6,5 A24 V---: 3,2 A100 V~: 0,75 A240 V~: 0,32 A | 12 V---: 7,0 A24 V---: 3,2 A100 V~: 0,86 A240 V~: 0,42 A | |
| Hűtési teljesítmény: | +10 °C ... –22 °C (+50 °F ... –8 °F) | ||
| Kategória: 1 | |||
| Energiahatékonysági osztály: | A++ A++ | ||
| Energiafogyasztás: 61 kWh/év 62 kWh/év 64 kWh/év | |||
| Bruttó úrtartalom: | 28 l | 34,5 l | 41 l |
| Hasznos térfogat: | 26 l | 32 l | 38 l |
| Klímaosztály: | N, T | ||
| Környezeti hőmérséklet: | +16 °C ... +43 °C | ||
| Zajkibocsátás: | 34 dB (A) | 45 dB (A) | |
| USB csatlakozó: | 5 V---, 500 mA | ||
| Méretek(szélesség x magasság x mélység) mm-ben(markolatokkal): | 620 x 425 x 342 | 692 x 411x 398 | 692 x 461x 398 |
| Tömeg: | 16,1 kg | 17,5 kg | 18,5 kg |
| CFX50 CFX65 CFX65DZ | |||
| Cikkszám: 9105304049 91 | 05304050 9105304051 | ||
| Csatlakozási feszültség: | 12/24 V--- és 100–240 V~ | ||
| Névleges áram: | 12 V---: 7,8 A24 V---: 3,6 A100 V~ : 0,95 A240 V~ : 0,46 A | 12 V---: 8,2 A24 V---: 3,8 A100 V~ : 1,0 A240 V~ : 0,48 A | 12 V---: 5,5 A24 V---: 2,6 A100 V~ : 0,75 A240 V~ : 0,37 A |
| Hűtési teljesítmény: | +10 °C ... –22 °C (+50 °F ... –8 °F) | ||
| Kategória: 1 | |||
| Energiahatékonysági osztály: | A++ A+ | ||
| Energiafogyasztás: 66 kWh/év 69 kWh/év 115 kWh/év | |||
| Bruttó úrtartalom: | 50 l | 65 l | Térosztóval: 61 lTérosztó nélkül: 65 l |
| Hasznos térfogat: | 46 l | 60 l | 53 l |
| Klímaosztály: | N, T | ||
| Környezeti hőmérséklet: | +16 °C ... +43 °C | ||
| Zajkibocsátás: | 45 dB (A) | ||
| USB csatlakozó: | 5 V---, 500 mA | ||
| Méretek(szélesség x magasság x mélység) mm-ben(markolatokkal): | 725 x 471 x 455 | 725 x 561 x 455 | 725 x 561 x 455 |
| Tömeg: | 20,4 kg | 22,3 kg | 23,2 kg |
MEGJEGYZÉS
32 °C (90 °F) fölötti környezeti hőmérséklet esetén a minimális hőmérséklet már nem érhető el.
Vizsgálat / tanúsítványok:
A hűtőkörben alkalmazott közeg: R134a.
AUSTRALIA
Mail: budapest@dometic.hu
OLASZORSZÁG
- TARTALOMJEGYZÉK
- 1 SZIMBÓLUMOK MAGYARÁZATA
- VESZÉLY
- FIGYELMEZTETÉS
- VIGYÁZAT
- FIGYELEM
- MEGJEGYZÉS
- 2 BIZTONSÁGI TUDNIVALÓK
- 2.1 ÁLTALÁNOS BIZTONSÁG
- 2.2 BIZTONSÁG A KÉSZÜLÉK ÜZEMELTETÉSE SORÁN
- TÚLFORRÓSODÁS VESZÉLYE
- 3 SZÁLLÍTÁSI TERJEDELEM
- 4 TARTOZÉK
- 5 RENDELTETÉSSZERŰ HASZNÁLAT
- VIGYÁZAT! EGÉSZSÉGKÁROSODÁS VESZÉLYE
- 6 MŰKÖDÉSI LEÍRÁS
- 6.1 JELLEMZŐK
- 6.2 KEZELŐ- ÉS KIJELZŐELEMEK
- CSATLAKOZÓALJZATOK (4. ÁBRA, 4. OLDAL)
- TÉTEL MEGNEVEZÉS
- 7 KEZELÉS
- 7.1 ELSŐ HASZNÁLATBA VÉTEL ELŐTT
- A FEDÉLTARTÓ MEGFORDÍTÁSA
- CFX50, CFX65, CFX65DZ
- A HŐMÉRSÉKLETEGYSÉG KIVÁLASZTÁSA
- 7.2 ENERGIATAKARÉKOSSÁGI TIPPEK
- 7.3 A HŰTŐLÁDA CSATLAKOZTATÁSA
- CSATLAKOZTATÁS AKKUMULÁTORRA (JÁRMŰ VAGY HAJÓ)
- FIGYELEM! SÉRÜLÉSVESZÉLY
- CSATLAKOZÁS 100–240 V-OS VÁLTAKOZÓ ÁRAMÚ HÁLÓZATRA (PÉLDÁUL OTTHON VAGY AZ IRODÁBAN)
- VESZÉLY! ÁRAMÜTÉS MIATTI ÉLETVESZÉLY
- 7.4 AZ AKKUMULÁTORŐR HASZNÁLATA
- 7.5 A HŰTŐLÁDA HASZNÁLATA
- FIGYELEM! TÚLMELEGEDÉS MIATTI VESZÉLY
- FIGYELEM! TÚL ALACSONY HŐMÉRSÉKLET MIATTI VESZÉLY
- CFX65DZ
- KIJELZETT HŐMÉRSÉKLET
- A HŰTŐLÁDA RETESZELÉSE
- 7.6 A HŐMÉRSÉKLET BEÁLLÍTÁSA
- 7.7 A VÉSZKAPCSOLÓ HASZNÁLATA (HA VAN)
- 7.8 USB CSATLAKOZÓ FESZÜLTSÉGELLÁTÁSHOZ
- 7.9 A HŰTŐLÁDA KIKAPCSOLÁSA
- 7.10 A HŰTŐLÁDA LEOLVASZTÁSA
- 7.11 A KÉSZÜLÉKBIZTOSÍTÉK CSERÉJE
- 7.12 A CSATLAKOZÓBIZTOSÍTÉK (12/24 V) CSERÉJE
- 7.13 A FÉNYVETŐ LEMEZ CSERÉJE
- 8 TISZTÍTÁS ÉS KARBANTARTÁS
- FIGYELEM! SÉRÜLÉS VESZÉLYE
- 9 SZAVATOSSÁG
- 10 ÜZEMZAVAR-ELHÁRÍTÁS
- 11 ÁRTALMATLANÍTÁS
- AUSTRALIA
- OLASZORSZÁG
Márka : WAECO
Modell : CoolFreeze CFX 65
Kategória : Hűtőszekrény
