HASZNÁLATI ÚTMUTATÓ D274001 DEWALT

Önnek, hogy a nagy tradíciójú DEWALT cég gyártmánya mellett döntött. Hosszú évek tapasztalata, sok termék fejlesztés és innováció tette a DEWALTot a professzionális szerszám felhasználók egyik legmegbízhatóbb partnerévé.

Műszaki adatok

	D27400	D27400T
Feszültség V 230 400
Felvett teljesítmény W 2.100 3.000
Leadott teljesítmény W 1.600 2.280
Fürészlap átmérő mm 315 315
Furatátmérő	mm	30	30
Fürészlap vastagság	mm	2,2	2,2
Max. fordulatszám	min ^-1	3.000	3.000
Hasító kapacitás
90°-ban (bal/jobb)	mm	94	94
Gérvágás (bal/jobb)		45°	45°
Szögvágás (bal)		45°	45°
Vágásmélység 0°-ban	mm	94	94
Vágásmélység 45°-ban	mm	66	66
Automatikus késfék	s	< 10	< 10
Környezeti hőmérséklet	°C	5 - 40	5 - 40
Súly	kg	42	42
Biztosítékok:	230V készülék	16 A
	400V készülék	16 A / fázis

A kezelési utasításban a következő szimbólumok szerepelnek:

Elektromos szerszám használatakor mindig tartsa be a kezelési utasítás biztonságtechnikai rendelkezéseit, így elkerülheti a személyi sérülés, a tűzveszély, és a készülék károsodásának lehetőségét.

Elektromos áramütés veszélye.

A csomagolás tartalma

A csomagolás a következőket tartalmazza:

1 Asztal
1 Motor keret
1 Motor egység kapcsolódobozzal
1 Fürészlap védőburkolat
1 Por kiömlő csonk
1 Vezető

1 Nyomódarab

1 Csomag, tartalma:

1 Felső fűrészlap védőburkolat
1 Vezető rögzítő támasztó
1 Vezető tartókar
1 Vezető támasztó
1 Motor keret burkolat
1 Kapcsolódoboz tartókar
1 Emelő tengely
1 Mozgatható fűrészlap védőburkolat
1 Szögskála
2 Rúd
1 Csuklócsap
1 Emelőkar
1 Vezető rögzítő gomb
2 Szög rögzítő gomb
3 Hálózati kábel rögzítő
2 Csuklópánt
2 M8 x 16 hatlapfejü csavar
2 M8 x 30 hatlapfejü csavar
2 M6 x 20 állvány csavar
3 M6 önzáró anya
2 M8 önzáró anya
5 M6anya
2 M6 szárnyas anya
5 M6 x 16 imbuszcsavar
1 M6 x 25 imbuszcsavar
2 M5 x 60 hornyos fejü csavar (D27400T)
2 M5 anya (D27400T)
4 4,2 x 16 csillag fejü csavar (D27400)
2 4,8 x 16 csillag fejú csavar
7 3,5 x 9,5 csillag fejü csavar
2 M4 x 8 csillag fejú csavar
2 D5 lapos alátét (D27400T)
1 D6 lapos alátét
2 D6-11 lapos alátét
6 D6,6-18 lapos alátét
2 D9-27 lapos alátét
3 D6,4 recézett alátét
2 D8 rugalmas rögzítő gyűrű
2 D12 rugalmas rögzítő gyűrű

1 Csomag, tartalma:

1 Asztalbetét
1 Hasító kés rögzítő szett
1 Hasító kés
1 Fürészlap
1 Fürészlap rögzítő alátét szett
1 Betétdarab
1 Csapbetét
1 Fürészlap felfogó anya
1 4,8 x 16 csillag fejű csavar, süllyesztett

1 M10 x 30 állvány csavar
1 M10 anya
1 D10 Belleville alátét
1 Imbuszkulcs 5 mm
1 Imbuszkulcs 8 mm
1 Dugókulcs 10 mm
1 Dugókulcs 13 mm
1 Kombinált fogó

1 Doboz, tartalma:

4 Láb
2 Rövid kereszttartó
2 Hosszú kereszttartó
2 Motor keret tartókar
1 Vezetörögzítő sín
1 Vezetőirányító sín
1 Tasak, tartalma:

2 Vezetősín rögzítő gomb
5 M6 x 20 állványcsavar
16 M6 x 12 hatlapfejü csavar
3 M6 önzáró anya
8 M6 sapkás anya
16 M6 anya
16 D6 lapos alátét
8 D6 Belleville alátét
5 D6 szorító rugó

1 Kezelési utasítás

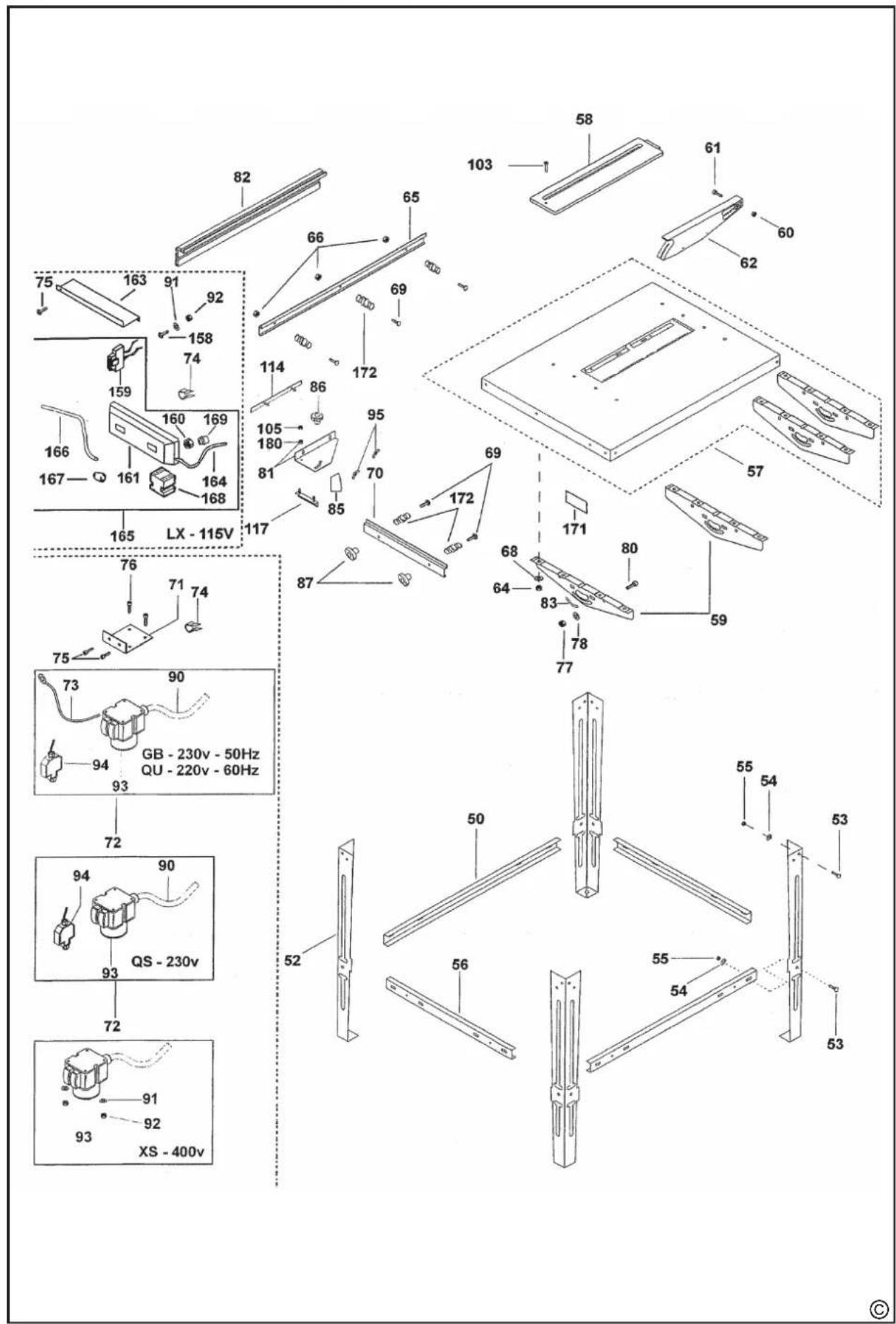

1 Robbantott ábra

• Győződjön meg arról, hogy a készülék, a részegységek és a tartozékok nem sérültek-e meg a szállítás alkalmával.
• A gép üzembe helyezése előtt alaposan olvassa át a kezelési utasítást, és legyen tisztában a készülék működésével.

Leírás (A ábra)

Az Ön DEWALT D27400/D27400T asztalos körfűrészgépe fa és fatermékek az építkezési területen történő professzionális vágási munkálataira lett kifejlesztve.

1. Be/ki üzemi kapcsoló
2. Asztal
3. Asztalbetét
4. Vezetőirányító sín
5. Felső fűrészlap védőburkolat
6. Hasító kés
7. Fürészlap
8. Kombinált hasító- és gérvezető
9. Asztallábazat
10. Rögzítő furat (padlóhoz)
11. Emelőkar
12. Vezetörögzítő sín

Elektromos biztonság

züléket csak egy adott feszültségre tervezték. Mindig ellenőrizze, hogy a hálózati feszültség megfelel-e a gép adattábláján feltüntetettnek!

Hosszabbító kábel használata

Ha hosszabbító kábel használata szükséges, úgy használjon egy arra jóváhagyott hosszabbító kábelt, ami megfelel a készülék felvett teljesítményének (lásd a műszaki adatoknál). A minimális kábelér 1,5 mm². Erre a célra a hazai előírások szerinti H 07 RN-F jelzésű, 2x1,5 mm², vagy ennél nagyobb keresztmetszetű kábel a megfelelő.

Ha kábeldobon lévő hosszabbító kábelt használ, mindig teljes hosszában tekercselje le az üzembe helyezés előtt.

Továbbá vegye fi gyelembe az alábbi táblázatban szereplő adatokat.

Kábelméret (mm 2)		Kábel teljesítmény (Amper)
1.50		15
2.50		20
4.00		25
Kábel hossz (m)
		7.5	15	25	30	45	60
Volt	Amper	Kábel teljesítmény (Amper)
230	0 – 2.0	6	6	6	6	6	6
	2.1 – 3.4	6	6	6	6	6	6
	3.5 – 5.0	6	6	6	6	10	15
	5.1 – 7.0	10	10	10	10	15	15
	7.1 – 12.0	15	15	15	15	20	20
	12.1 – 20.0	20	20	20	20	25	-

Háromfázisú készülékeket közvetlenül a főáramforrásra kell kötni, ezt csak egy megfelelően képzett villanyszerelő végezheti el. Feszültség csökkenés

A bekapcsolási túláram átmeneti feszültség csökkenést okozhat. Kedvezőtlen energiaellátási körülmények között, más berendezések teljesítményére hatással lehet.

Ha a rendszer energiaellátási ellenállása alacsonyabb 0,25 Ω –nál, kisebb zavarok fordulhatnak elő.

Összeszerelés

t elkezdi a gép összeszerelését, győződjön meg arról, hogy a hálózati csatlakozó le van választva az áramforrásról, és a készülék ki van kapcsolva.

Kicsomagolás (B1 ábra)

- Vegye ki a részegységeket, dobozokat és csomagokat a dobozból.

Azonosítsa a részegységeket (B ábra)

Az azonosítás leegyszerűsítéséhez csomagolja ki és sorakoztassa fel az összes részegységet.

1. Kombinált kulcs
2. Dugókulcs 10 mm
3. Dugókulcs 13 mm
4. Imbuszkulcs 5 mm
5. Imbuszkulcs 8 mm

6. Rúd

7. Csuklócsap

8. Rugalmas rögzítő gyűrű D12

9. Önzáró anya M6

10. Sima alátét D6

11. Hatlapfejü csavar M8 x 30

12. Rugalmas rögzítő gyűrű D8

13. Csillag fejű csavar M4 x 8

14. Szög rögzítő gomb

15. Állvány csavar M6 x 20

16. Csuklópánt

17. Hatlapfejü csavar M8 x 16

18. Sima alátét D9-27

19. Önzáró anya M8

20. Csillag fejű csavar 3,5 x 9,5

21. Imbuszcsavar M6 x 16

22. Recézett alátét D6.4

23. Hatlapfejü csavar M6 x 12

24. Anya M6

25. Csillag fejú csavar 4.8 x 16

26. Csillag fejü csavar 4.2 x 16 (D27400)

27. Hálózati kábel rögzítő
28. Belleville alátét D6
29. Szárnyas anya M6
30. Állvány csavar M10 x 30
31. Belleville alátét D10
32. Anya M10
33. Imbuszcsavar M6 x25
34. Sapkás anya M6
35. Szorító rugó D6
36. Vezető sín rögzítő gomb
37. Vezető rögzítő gomb
38. Sima alátét D6.6-18
39. Hornyolt fejü csavar M5 x 60 (D27400T)
40. Sima alátét D5 (D27400T)
41. Anya M5 (D27400T)
42. Csillag fejű csavar, süllyesztett 4.8 x 16

Az összeszereléshez szükséges szerszámok (Nem a készülék tartozéka)

A géppel szállított szerszámokon kívül az alábbiakra van szükség az összeszereléshez:

• Lapos csavarhúzó
• Csillag csavarhúzó
• Vonalzó
• Derékszög vonalzó
• Puha kalapács (vagy normál kalapács és egy fadarab)

g a megfelelő típusú, és méretű szerszámot használja.

A motor felszerelése a motor keretre (C1 – C5 ábra)

Szükséges részegységek: 2 rúd (20), 2 rugalmas rögzítő gyűrű (22) (C1 ábra).

• Helyezze a motoregységet egy munkaasztalra, úgy, hogy a meghajtó tengely (61) nézzen felfelé.
• Vezesse a hasító kés tartókart (62) keresztül a motor keret nyílásán (C2 ábra).
• Tartsa a keretet (63) az ábra szerinti szögben, és vezesse az első felfüggesztő fület (64) a kivágáson (65) keresztül (C3 ábra).
• Forgassa a keretet az óramutató járásával megegyező irányba, és bújtassa át a kivágáson a második függesztő fület is.
• Tartsa most szintben a keretet és illessze a függesztő füleket a kereten található furatokkal egy síkba (C4 ábra).
• Csúsztassa a rudakat (20) a keret furatain és a felfüggesztő füleken (66) keresztül addig, amíg a rúd négyszögletes vége (67)

beilleszkedik a megfelelő nyílásba (68) (C4 ábra).

- Rögzítse a rudakat (20) a helyükre a rugalmas rögzítő gyűrűk (22) segítségével (C5 ábra).

A fűrészlap emelő egység felszerelése (D1 – D5 ábra)

Szükséges részegységek: 1 csuklócsap (21), 1 önzáró anya (23), 1 sima alátét (24), 2 hatlapfejű csavar (25), 2 rögzítő gyűrű (26), 2 csillag fejű csavar (27) (D1 ábra).

• Fordítsa a motorkeret szerelvényt az oldalára az ábra szerint (D2 ábra).
• Helyezze az emelő tengelyt a motor keretre. A felfogóknak (70) a megfelelő furatokhoz (71) kell esniük.
• Szerelje fel az emelő tengelyt a csavarok (25) segítségével.
• Helyezze az emelő fogantyút (11) a tengelyre (69) (D3 ábra). Ellenőrizze, hogy a fogantyú sima fele találkozzon a tengely menetes felével (72).
• Rögzítse a fogantyút az alátéttel (24) és az anyával (23).
• Forgassa az emelő fogantyút az óramutató járásával megegyező irányba addig, amíg az orsóhüvelyek (73) teljesen a helyükre kerülnek.
• Illessze a húzókarok (74) alsó végén található furatokat egy vonalba a motoron található csaplyukakkal (75) (D4 ábra). Ellenőrizze, hogy a kisebb orsóhüvelyen lévő tartókarok az illeszték belső felén legyenek.
• Csúsztassa keresztül a csuklócsapot az illesztéken és a csaplyukakon az ábra szerint.
• Rögzítse a húzókarokat a helyükre a rögzítő gyűrűk (26) segítségével.
• Szerelje fel a burkolatot (76) a keretre a csavarok segítségével (27) (D5 ábra).

A motor keret szerelvény felszerelése az asztalra (E1-E6 ábra)

Szükséges részegységek: 2 rögzítő gomb (28), 2 állvány csavar (29), 2 csuklópánt (30), 2 hatlapfejű csavar (31), 2 sima alátét (32), 2 önzáró anya (33), 3 imbuszcsavar (35), 3 recézett alátét (36), 3 anya (38), 8 Belleville alátét (42), 8 sapkás anya (48), 6 sima alátét (52) (E1 ábra).

A keret tartókarok felszerelése

• Helyezze a fűrészasztalt fejjel lefelé egy munkaasztalra az ábra szerint (E2 ábra).
• Helyezze a tartókarokat (77) a csapokra (78).
• Tegyen minden csapvégre egy alátétet (42) és egy anyát (48).
• Húzza meg az anyákat kézzel.

A csuklópántok felszerelése

• Helyezzen egy csuklópántot (30) a csapfuratba (79) (E3 ábra).
• Helyezze a motor keret szerelvényt a tartókarok (77) közé az ábra szerint (E4 ábra).
• Miközben egy kézzel függőleges helyzetben tartja a motor keretet, helyezze a csuklópántokat (30) a fülek (80) közé a motor keret végeinek szélei mögé.
• Igazítsa egymáshoz a tartókarok, a motor keret és a csuklópántok furatait.
• Helyezzen egy csavart (31) mindegyik furatba.
• Tegyen minden csavarvégre egy anyát (33).
• Húzza meg szorosan az anyákat.

A szög rögzítő gomb felszerelése

• Miközben függőleges helyzetben tartja a motor keret szerelvényt, tegyen egy alátétet (32) a tartókarok (77) és a motor keret végeinek szélei közé (E5 ábra).
• Illessze az alátétet a négyszögletes furatra (81).
• Helyezzen a furatba egy állvány csavart (29).
• Tegye a szög rögzítő gombot (28) a csavarok végeire.
• Húzza meg a szög rögzítő gombot.

A szögütköző felszerelése

• Helyezzen egy alátéttel (52) ellátott csavart (35) az elülső tartókar (77A) rögzítő gombjának (28) bal oldalán lévő vájatába (E6 ábra).
• Helyezzen egy alátéttel (52) ellátott csavart (35) a hátulsó tartókar (77B) rögzítő gombjának (28) mindét oldalán lévő vájatba.
• Tegyen minden csavarra egy alátétet (52), egy recézett alátétet (36) és egy anyát (38).
• Húzza meg kézzel az anyákat.

A hasító kés felszerelése (F1 – F3 ábra)

Szükséges részegységek: 1 állvány csavar (44), 1 Belleville alátét (45), 1 anya (46) (F1 ábra).

• Helyezze a hasító kést (6) a támasztólapra (81), úgy, hogy a vájat nyílások a fülekre essenek (F2 ábra). Ellenőrizze, hogy a támasztólapon lévő nyíl (82) a hasító kés teteje felé mutasson.
• Illessze a szorítólapot (83) a hasító késre.
• Helyezze a csavart (44) a felfogó tartókaron (84) lévő vájatba (F3 ábra).
• Helyezze a hasító kés szerelvényt a felfogó tartókarra, úgy, hogy a szélek körbefogják a tartókart.
• Helyezze a Belleville alátétet (45) és az anyát (46) a csavarra.

Elenőrizze, hogy a Belleville alátét homorú fele találkozik a szorítólappal.

- Húzza meg kézzel az anyát.

A fűrészlap befogó alátét felszerelése (G1 és G2 ábra)

• Csúsztassa a betétdarabot (85) a fűrészlap tengelyre (86) (G1 ábra).
• Forgassa a tengelyt (86) addig, amíg a csaplyuk (87) felfelé néz (G2 ábra).
  • Helyezze a csapbetétet (88) a csaplyukba.
• Helyezze a belső szorító alátétet (89) a tengelyre (G1 ábra). Ellenőrizze, hogy a csapbetét a helyén maradjon.
• Helyezze a külső szorító alátétet (90) a tengelyre.
• Illessze a fürészlap felfogó anyát (91) a tengelyre. Ellenőrizze, hogy a felfogó anya gyűrűje a külső szorító alátét irányában legyen.
  • Húzza meg kézzel az anyát.

A kés védőburkolat szerelvény felhelyezése (H1 – H4 ábra)

Szükséges részegységek: 2 anya (23), 2 sima alátét (24), 7 csillag fejű csavar (34), 2 imbuszcsavar (35) (H1 ábra).

A mozgatható védőburkolat felszerelése

• Tartsa a mozgatható védőburkolatot (92) a tartókarok (77) között (H2 ábra).
• Helyezzen egy alátétet (24) a védőburkolat és a tartókarok közé.
• Igazítsa egy vonalba a tartókarok furatait, az alátétet és a védőburkolatot.

• Helyezzen egy-egy csavart (35) a furatokba.
- Helyezzen egy-egy anyát (23) a csavarokra.
- Húzza meg az anyákat.

A rögzített védőburkolat felszerelése

• Miközben a mozgatható védőburkolatot (92) függőleges pozícióban tartja, helyezze a rögzített védőburkolatot (93) a motor keretre, úgy, hogy a csavarfuratok egy vonalba kerüljenek (H3 ábra). A mozgatható burkolat széle a rögzített védőburkolat perem fülei (94) mögé kell, hogy essenek.
• Szerelje fel a rögzített burkolatot a motor keretre (63) a csavarok segítségével (34).

A por kiömlő csonk felszerelése

• Helyezze a por kiömlő csonkot (95) a fűrészlap védőburkolatra (93) úgy, hogy a csavarfuratok egy vonalba essenek (H4 ábra).
• Rögzítse a csonkot a csavarok (34) segítségével.

Az asztallábazat összeszerelése (I1 – I3 ábra)

Szükséges részegységek: 16 sima alátét (24), 16 hatlapfejű csavar (37), 16 anya (38) (11 ábra).

Lábak felszerelése

• Tartsa az első lábat (96) az asztallap valamelyik sarkához az ábra szerint (12 ábra).
• Állítsa egy vonalba a lábon lévő furatokat a sarok szélein található furatokkal.
  • Tegyen minden furatba egy csavart (37).
• Tegyen minden csavarvégre egy alátétet (24) és egy anyát (38).
• Húzza meg kézzel az anyákat.
• Ismételje meg a fentieket a többi láb felszereléséhez.

A kereszttartók felszerelése

• Tartsa az egyik rövid kereszttartót (97) az asztal rövidebb oldala mentén lévő két láb közé (13 ábra).
• Állítsa egy vonalba a lábon lévő furatokat a kereszttartó végén lévő furatokkal.
• Tegyen minden furatba egy csavart (37).
• Tegyen minden csavarvégre egy alátétet (24) és egy anyát (38).
• Húzza meg kézzel az anyákat.
• Ismételje meg a fentieket a hosszú kereszttartók (98) felszereléséhez.

A kapcsoló doboz felszerelése (J1 – J5 ábra)

Szükséges részegységek: D27400: 2 csillag fejű csavar (39), 4 csillag fejű csavar (40), 3 hálózati kábelrögzítő (41), (J1 ábra). D27400T: 2 csillag fejű csavar (39), 3 hálózati kábelrögzítő (41), 2 hornyolt fejű csavar (53), 2 sima alátét (54), 2 anya (55) (J1 ábra).

- A tartó kapcsolódobozra való illesztéséhez, kövesse az alábbiak egyikét:

- D27400: Rögzítse a tartót (99) a kapcsoló dobozra (100) a csavarok (40) segítségével az ábra szerint (J2 ábra).

- D27400T: Vezesse a csavarokat (53) a tartón (99) és a kapcsoló dobozon (100) keresztül az ábra szerint. (J3 ábra). Helyezzen egy alátétet (54) és egy anyát (55) a csavarokra, és húzza meg az anyákat.

• Szerelje fel a kapcsoló doboz szerelvényt (100) az asztallapra a csavarok (39) segítségével (J4 ábra).
• Csíptesse a kábelrögzítőt (41) a hálózati kábelre (101) és vezesse a kapcsolódoboztól a motorig (J5 ábra).
• Illesse a kábelrögzítőt az asztallap csapott széléhez.

orizze, hogy a kábel rendezetten van elvezetve az asztallap belso szélementén, és elegendo mennyiségu kábelt hagyott a motor keret szerelvény maximális szögu billentéséhez.

Sínek felszerelése (K1 – K3 ábra)

Szükséges részegységek: 3 anya (23), 5 állványcsavar (29), 5 szorító rugó (49), 2 rögzítő gomb (50) (K1 ábra).

• Állítsa a lábaira a készüléket.
• Húzza szorosra az összes rögzítő elemet, ami az asztallapot tartja az asztallábazathoz.

A rögzítő sín felszerelése

• Az asztallap széle mentén található mindkét furatba helyezzen egy csavart (29) (K2 ábra).
• Az ábra szerint tegyen minden csavarra egy szorító rugót (49).
  • Helyezze a sínt (12) a csavarokra.
• Illessze a rögzítő gombot (50) a csavarokra.

A vezetősín felszerelése

• Az asztallap széle mentén található mindhárom furatba helyezzen egy csavart (29) (K3 ábra).
• Az ábra szerint tegyen minden csavarra egy szorító rugót (49).
  • Helyezze a sínt (4) a csavarokra.
• Illesszen minden csavarra egy anyát (23). Még ne húzza meg az anyákat.
• Állítsa össze a vezetőt az alábbiak szerint, és csúsztassa a vezetősín (4) mögé.
• Állítsa be a sínt csavaronkénti szorítással addig, amíg a vezetőlap simán, játék nélkül csúszik benne.

A vezető összeszerelése (L1 és L2 ábra)

• Fogja a vezető támasztót (102) és csúsztassa a vezetősín (12) mögé (L1 ábra).
• Húzza meg a rögzítő gombokat (50).
• Helyezze a vezető tartót (103) a vezető támasztóra (102).
• Tegyen egy anyát (23) és egy rögzítő gombot (51) a menetes csavarvégre az ábra szerint. Ne húzza szorosra az anyát, mivel a vezető tartónak a menetes végződés körül körbe kell forognia.
• Csúsztassa a vezető rögzítót támasztót (104) a vezető profilba (105) (L2 ábra).
• Helyezze a vezető profilt a vezető tartó domború feléhez.
• Rögzítse a vezető profit a szárnyas anyák (106) segítségével.

A fürészlap felszerelése (A, M1 és M2 ábra)

Az új fűrészlap fogai nagyon élesek, ezáltal kezelése veszélyes.

Használjon fogót, vagy viseljen védőkesztyűt, ha a fűrészlappal dolgozik.

• Állítsa be a fűrészlap tengelyt (86) (M1 ábra) a legmagasabb pozícióba az emelőkar (11) segítségével (A ábra).
• Távolítsa el az anyát (91) és a külső rögzítő alátétet (90) (M1 ábra).
• Illessze fel a fűrészlapot (7) a tengely gyűrűre a belső rögzítő alátéten (89), ügyeljen rá, hogy a fűrészlap felső szélén lévő fogak előre mutassanak (a kezelő felé).
• Szerelje vissza a külső alátétet (90) és az anyát az ábra szerint. Ügyeljen rá, hogy a fűrészlap anya gyűrűje a külső alátét felé mutasson.

- Szorítsa meg az anyát az óramutató járásával ellentétes irányba. Használjon az imbuszkulcsot és a kombinált fogót (M2 ábra).

A hasító kés beállítása (N1 és N2 ábra)

• Lazítsa meg az anyát (46) néhány fordulattal.
• Állítsa be a hasító kést (6), úgy, hogy a távolság a kés és a fűrészlap között 3-8 mm, a legmagasabb helyzetben álló fűrészfog és a hasító kés között körülbelül 13 mm (N2 ábra).
• Szorítsa meg az anyát a hasító kés elmozdítása nélkül.

Az asztalbetét felszerelése (O ábra)

• Helyezze a betétet (3) az asztallapon található nyílásba az ábra szerint.
• Rögzítse a betétet az asztallaphoz a csavar (56) segítségével.

ne használja a készüléket az asztalbetét nélkül! Azonnal cserélje ki az asztalbetétet, ha elkopott vagy megsérült!

A felső fűrészlap védőburkolat felszerelése (P ábra)

- Rögzítse a felső védőburkolatot (5) a hasító késhez a csavar (47) és az önzáró anya (23) segítségével, az ábra szerint.

A szögskála felhelyezése (Q ábra)

• Állítsa a fűrészlapot jobbra dőlésbe az alábbi utasításoknak megfelelően.
• Ragassza rá a szögskálát (108) a keret tartóra (77), ügyeljen rá, hogy a 0° jelölés a fűrészlap védőburkolat (93) szélével egybeessen!

A készülék üzemkész helyzetbe állítása

- Vigye a készüléket arra a helyre, ahol üzembe kívánja helyezni.

g hívjon segítséget, a készülék mozgatásához. A készülék túl nehéz ahhoz, hogy egy személy mozgassa.

• Ha lehetséges csavarozza a készüléket a padlózathoz, a padló rögzítő furatok segítségével.
• Helyezze áram alá a készüléket.

A készülék beállítása

t hozzáfog a készülék megfelelő beállításához, győződjön meg arról, hogy a hálózati csatlakozó le van választva az áramforrásról, a készülék ki van kapcsolva.

A fűrészlap magasság beállítása (A ábra)

• Az emelokar (11) segítségével állítsa be a megfelelo furészlap magasságot.
• A magasság növeléséhez az óramutató járásával megegyezo irányba tekerje.
• A magasság csökkentéséhez az óramutató járásával ellentétes irányba tekerje.

A fűrészlap vezetőhöz igazítása (R ábra)

• Állítsa a fűrészlapot a legmagasabb pozícióba.
• Állítsa be a vezetőt hasító pozícióba.
• Ellenőrizze a pontos beállítást úgy, hogy a vezetőt a fűrészlaphoz helyezi.
• Ha további beállítás szükséges, lazítsa meg az anyákat (48), melyek a tartókarokat (77) rögzítik a fűrészasztalhoz. Óvatosan ütögesse meg a tartókarokat egy puha kalapács segítségével addig, amíg a fűrészlap párhuzamos helyzetben áll a vezetővel.
• Húzza szorosra az anyákat a dugókulcs (16) segítségével.

A szögütköző beállítása (S1 és S2 ábra)

- Állítsa a fűrészlapot a legmagasabb pozícióba.

A derékszög szögütközők beállítása (S1 ábra)

• Lazítsa meg a rögzítő gombot (28).
• Egy derékszög vonalzó segítségével ellenőrizze, hogy a fűrészlap és az asztallap pontosan 90°-os szögben álljanak egymáshoz képest.
• Húzza meg a rögzítő gombot.
• Állítsa be a szögütközót úgy, hogy meglazítja az anyákat (109), és a motor keret szerelvényhez húzza. Húzza szorosra az anyákat.

A 45°-os szögütközők beállítása (S2 ábra)

• Lazítsa meg a rögzítő gombot (28).
• Egy derékszög vonalzó segítségével

ellenőrizze, hogy a fűrészlap és az asztallap pontosan 45°-os szögben álljanak egymáshoz képest.

• Húzza meg a rögzítő gombot.
• Állítsa be a szögütközőt úgy, hogy meglazítja az anyát (110), és a motor keret szerelvényhez húzza. Húzza szorosra az anyát.

A vezető beállítása (T1 – T3 ábra)

A vezető beállítása hasításhoz (T1 ábra)

• Csúsztassa a vezető szerelvényt a rögzítő sín (12) mögé.
• Lazítsa meg a rögzítő gombot (51) és forgassa a vezetőt addig, amíg a fűrészlappal párhuzamos helyzetbe kerül.
• Húzza meg a gombot.
• Lazítsa meg a szárnyas anyákat (106) és csúsztassa a vezető profi lt (105) addig, amíg tökéletes a hasítási irányítást biztosít az egész asztallapon keresztül.
• Húzza meg a szárnyas anyákat.
• Csúsztassa a vezető szerelvényt az asztallapon keresztül, és állítsa be a megfelelő pozícióban a skála (111) segítségével.
• Húzza meg a vezető sín gombot (50).

A vezető beállítása keresztvágáshoz (T2 és T3 ábra)

A vezető tartónak előre beállított pozíciói vannak 0°, 15°, 30° és 45°-nál és beállítható bármely közbenső szögben.

• Csúsztassa a vezető szerelvényt a vezetősín (4) mögé (T2 ábra).
• Lazítsa meg a rögzítő gombot (51) és forgassa a vezetőt addig, amíg a fűrészlappal 90°-os szöget zár be.
• Gérvágáshoz állítsa be a kívánt szöget (T3 ábra).
• Húzza meg a rögzítő gombot.
• Lazítsa meg a szárnyas anyákat (106).
• Állítsa be a vezető profilt (105) olyan távolságban a fűrészlapól, hogy a fűrészlap ne legyen a vezető útjában.
• Húzza meg a szárnyas anyákat.

Használati utasítások

g tartsa be a biztonságtechnikai előírásokat és az idevonatkozó rendszabályokat.

• Mindig a megfelelő fűrészlapot szereljen a készülékre. Ne használjon túlságosan kopott fűrészlapot. A fűrész maximális fordulatszáma nem lehet nagyobb, mint a fűrészlapé.
• Ne kísérletezzen túlságosan kicsi munkadarabok vágásával.
• Ne gyakoroljon túl nagy nyomást a fűrészlapra. Hagyja a saját ütemében vágni. Ne erőltesse a munkamenetet.
• A vágás megkezdése előtt engedje a motort teljes fordulatszámra felpörögni.
• Ellenőrizze, hogy minden rögzítő gomb és kar meg legyen húzva.
• Soha ne használja a fűrészt szabadkézi vágásra!
• Soha ne használja a fűrészt hornyolásra!
• Ne fürészeljen vetemedett, hajlott vagy görbült munkadarabot. Legalább a munkadarab egyik oldala legyen egyenes és sima, hogy a hasító vezetőt, vagy gérvezetőt követhesse.
• Mindig támassza meg a hosszú munkadarabokat, hogy a visszaütést megelőzze.
• A vágó területéről soha ne vegyen el semmilyen nyesedéket munka közben, ha a fűrészlap mozgásban van.
• Soha ne használja a készüléket úgy, hogy a felső fűrészlap védőburkolat nincs a helyén!

A készülék be- és kíkapcsolása (U ábra)

A be/ki üzemi kapcsolónak van egy null-feszültség funkciója: ha az áramellátás bármilyen okból megszakad, a kapcsolót újra kell aktiválni.

• A készülék bekapcsolásához nyomja meg a zöld start gombot (112).
• A készülék kikapcsolásához nyomja meg a piros stop gombot (113).

Alapvágások

Hasítás / Hosszvágás (A, S1, S2, T1 és V ábra)

• Állítsa a dőlés szöget 0 °-ba.
• Állítsa be a kívánt fűrészlap magasságot.
• Állítsa be a vezetőt hasításra / hosszvágásra.
• Tartsa a munkadarabot az asztalon, egyenesen a vezetőhöz tolva. A munkadarab és a fűrészlap között legyen körülbelül 25 mm távolság.

• Tartsa mindkét kezét a fűrészlap útjától távol.

• Kapcsolja be a készüléket, és hagyja, hogy felpörögjön a maximális fordulatszámra.

• Lassan vezesse be a munkadarabot a felső védőburkolat alá, szorosan a vezetőnek nyomva. Hagyja a fürészfogakat szabadon vágni, ne eröltesse a munkadarabot a fürészlapon keresztül. A fürészlap sebessége állandónak kell maradnia.
• Mindig használjon nyomódarabot (114), ha a fűrészlap közelébe érkezik.
• Ha befejezte a fürészelést, kapcsolja ki a készüléket, hagyja a fürészlapot teljesen megállni és távolítsa el a munkadarabot.

• Soha ne nyomja vagy tartsa a szabad vagy levágott részét a munkadarabnak.
• Mindig használjon nyomódarabot és egy 100mm-es másik porelszívó porttal ha kis munkadarabot fűrészel. a rögzített védőburkolat oldalán.
  A készülék egy 28 mm-es porelszívó csonkkal van felszerelve a felső fűrészlap védőburkolaton tés egy 100mm-es másik porelszívó porttal a rögzített védőburkolat oldalán.

Gérvágás (T3 ábra)

• Állítsa be vezetőt a kívánt szögbe.
• Járjon el a keresztvágás fejezetben leírtak szerint.

Összetett gérvágás

Ez a vágástípus a szög- és gérvágás kombinációja.

• Állítsa be a kívánt vágásszöget.
• Állítsa be vezetőt a kívánt szögbe.
• Járjon el a gérvágás fejezetben leírtak szerint.

Porelszívás

• A munkavégzés alatt mindig csatlakoztasson egy megfelelő porelszívó berendezést a készülékre.
• Amikor csak lehetséges, mindig olyan elszívó berendezést csatlakoztasson a készülékhez, amely megfelel az idevonatkozó szabályozásban előírt porkibocsátási értéknek.

Szögvágás

• Állítsa be a kívánt vágásszöget.
• Járjon el a hosszvágás fejezetben leírtak szerint.

Keresztvágás (A, S1, S2, T2 és W ábra)

• Állítsa a dőlés szöget 0 °-ba.
• Állítsa be a kívánt fűrészlap magasságot.
• Állítsa be a vezetőt keresztvágáshoz.
• Tartsa a munkadarabot (115) az asztalon, egyenesen a vezetőhöz tolva (105). A munkadarab és a fűrészlap között legyen körülbelül 25 mm távolság.
• Tartsa mindkét kezét a fürészlap útjától távol.
• Kapcsolja be a készüléket, és hagyja, hogy felpörögjön a maximális fordulatszámra.

- Tartsa a munkadarabot szorosan a vezetőhöz nyomva és lassan mozgassa a vezető szerelvénnyel együtt addig, amíg a munkadarab a felső védőburkolat alá kerül. Hagyja a fűrészfogakat szabadon vágni, ne eröltesse a munkadarabot a fűrészlapon keresztül. A fűrészlap sebessége állandónak kell maradnia.

- Ha befejezte a fűrészelést, kapcsolja ki a készüléket, hagyja a fűrészlapot teljesen megállni és távolítsa el a munkadarabot.

Keresztvágás ferdeszögben

• Állítsa be a kívánt vágásszöget.
• Járjon el a keresztvágás fejezetben leírtak szerint.

Karbantartás

Az Ön DEWALT készüléke minimális karbantartás mellet hosszú távú felhasználásra lett tervezve. A készülék folyamatos megfelelő működése nagymértékben függ az alapos ápolástól és a rendszeres tisztítástól.

Tisztítás

Tartsa a készülék levegőréseit tisztán, biztosítsa, hogy mindig nyitottak legyenek; és rendszeresen tisztítsa meg a motorházat egy puha ronggyal.

• Rendszeresen tisztítsa az asztallapot.
• Rendszeresen tisztítsa a vezető szerelvényt.
• Rendszeresen tisztítsa a porgyűjtő rendszert.

Környezetvédelem

'Elkülönített begyűjtés. Ezt a készüléket el kell különíteni a normál háztartási hulladéktól.

Egy napon, mikor készüléke eléri technikai élettartamának végét, vagy nincs további szüksége rá, gondoljon a környezetvédelemre. A terméket a normál háztartási hulladéktól elkülönítve kell megsemmisíteni.

Az elhasználódott termékek és csomagolások elkülönített begyűjtése lehetővé teszi, ezek újrahasznosítását. Újrahasznosított vagy újra feldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető.

A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor.

DEWALT termékeire az élettartamuk lejártával visszavételi lehetőséget kínál. Ez a szolgáltatás ingyenes. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi DEWALT szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet.

A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat:

www.2helpU.com.

EU-TANUSÍTÁS

C ∈

D27400/D27400T

DEWALT tanúsítja, hogy ezek az elektromos szerszámok megfelelnek a következő irányelveknek és szabványoknak: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029-1, EN61029-2-4, EN 55014-2, EN 55014, EN 61000-3-2 és EN 61000-3-3.

További információért, kérjük, lépjen kapcsolatba a DEWALTtal az alábbi címen.

L_nA (hangnyomásszint)

dB(A)* 97

L_WA (hangteljesítményszint) dB(A) 106

* A munkahelyre vonatkozó emissziós érték.

Műszaki és Termékfejlesztési Igazgató

Horst Großmann

Biztonságtechnikai előírások

Helyhez kötött elektromos szerszám használatakor mindig tartsa be a helyi biztonságtechnikai rendszabályokat, így megelőzheti a tűzveszély, az elektromos áramütés és a személyi sérülések lehetőségét.

Figyelmesen olvassa el a kezelési útmutatót a gép üzembe helyezése előtt.

Kérjük, gondosan őrizze meg a kezelési útmutatót, hogy a későbbiekben is bármikor utánanézhessen a géppel kapcsolatos összes informácionak.

Általános biztonságtechnikai előírások

- Tartsa rendben a munkahelyét. A zsúfolt, rendetlen munkaterület növeli a balesetveszélyt.

- Legyen figyelemmel a környezeti behatásokra. Ne hagyja szabadban a gépet, óvja az esőtől. Ne használja nyirkos, nedves környezetben. Gondoskodjon a munkaterült megfelelő megvilágításáról (250-300 Lux). Ne használja a készüléket robbanás és tűzveszélyes helyeken, például gyúlékony folyadékok és gázok közelében.

- Tartsa távol a gyerekeket. Gondoskodjon arról, hogy gyerekek, más személyek vagy állatok ne közelíthessék meg a munkaterületet, ne érinthessék meg a készüléket és a hálózati kábelt.

- Viseljen megfelelő munkaruházatot. Ne hordjon ékszert vagy laza ruházatot munkavégzés közben, mert ezek beakadhatnak a mozgó részekbe. Hosszú haj esetében használjon sapkát, hogy ne zavarja a munkában. Szabadban viseljen gumikesztyűt és csúszásmentes lábbelit.

- Személy védelem. Mindig viseljen védőszemüveget. Használjon arc vagy pormaszkot, ha az elvégzendő munka nagy porral, vagy lepattanó részekkel járhat. Ezek akár forróak is lehetnek, viseljen hőálló kötényt. A munkavégzés teljes időtartama alatt viseljen hallásvédő eszközt és védősisakot.

- Védekezzen áramütés ellen. Kerülje az érintkezést fémes részekkel (például csövek, radiátorok, tűzhelyek és hűtőszekrények). Extrém munkakörülmények között (pl.: magas páratartalom, fémpor keletkezése esetén, stb.) az elektromos biztonság növelhető egy leválasztó transzformátor

vagy (FI) hibaáram-védelmi kapcsoló előkapcsolásán keresztül.

- Álljon biztonságosan. Kerülje a rendellenes testtartást, és egyensúlyát soha ne veszítse el munkavégzés közben.

- Figyeljen munkájára. Figyeljen mindig arra, amit tesz. Használja az összes érzékszervét. Ne használja a készüléket, ha fáradt.

- Rögzítse a munkadarabot. Használjon satut vagy más leszorító eszközt a munkadarab rögzítésére. Így biztonságossá válik a munkavégzés, és mindkét keze szabadon marad a gép irányítására.

- Használjon porelszívó berendezést. Ha a készüléken megtalálható a porelszívási lehetőség, vagy a porzsák, úgy ügyeljen arra, hogy megfelelően csatlakoztassa és használja ezeket munka közben.

- Ne hagyjon szerelőkulcsot a gépben. A munka megkezdése előtt mindig ellenőrizze, hogy a szerelőszerszámot (kulcsot) eltávolította-e a készülékből.

- Hosszabbító kábelek. Használat előtt ellenőrizze a hosszabbító kábelt és cserélje le, ha az sérült. A szabadban kizárólag csak az arra jóváhagyott és jelöléssel ellátott hosszabbító kábelt szabad használni.

- Mindig a megfelelő szerszámot használja. A kezelési utasítás tartalmazza a készülék rendeltetésszerű használatának leírását. Ne eröltesse túl a kisebb teljesítmé-nyű készülékeket, vagy tartozékokat, nagyobb teljesítményt igénylő munkánál. A termékkel jobban és biztonságosabban elvégezheti a munkát, ha a teljesítmény kategóriájának megfelelően, rendeltetéssze-rüen használja. Ne eröltesse a szerszámot.

Figyelem! Az Ön biztonsága érdekében csak olyan tartozékot, illetve kiegészítő berendezést használjon, illetve csak olyan munkavégzésre használja a készüléket, melyet a kezelési utasítás ajánl!

- Ellenőrizze a készülék állapotát. Használat előtt mindig ellenőrizze a készüléket és a hálózati kábelt. Vizsgálja meg, hogy a mozgó részek megfelelően működnek, nincsenek akadályoztatva. Ellenőrizze a részegységeket, olajozásukat, esetleg előforduló töréseket, a kézvédő vagy a kapcsoló sérüléseit és minden olyan rendellenességet, ami befolyásolhatja a készülék használatát.

Bizonyosodjon meg róla, hogy a készülék megfelelően működik, és rendeltetésszerű

használatra kész. Ne használja a gépet, ha valamelyik alkatrésze nem teljes vagy sérült. Ne használja a gépet, ha a kapcsoló nem működőképes. A sérült vagy hibás alkatrészek javítását vagy cseréjét csak a kijelölt DEWALT szakszervizek végezhetik. Soha ne kísérelje meg a javítást Önállóan, a sérült részeket és védőberendezéseket előírás szerint kell javíttatni vagy cseréltetni.

• Áramtalanítsa a készüléket. Mielőtt felügyelet nélkül hagyja a készüléket, mindig kapcsolja ki és várja meg, amíg teljesen megáll a gép minden részegysége. Áramtalanítsa a készüléket, ha nem használja azt; mielőtt változtatna a gép bármely beállításán; tartozékot vagy feltétet cserél; valamint a termék átvizsgálása, szervizelése előtt.
• Előzze meg a véletlenszerű bekapcsolást. Győződjön meg róla, hogy az üzemi kapcsoló kikapcsolt állapotban van, mielőtt a készüléket az áramforrásra csatlakoztatja.
• Bánjon gondosan a kábellel. Soha ne a kábelnél fogva húzza ki a villásdugót a konnektorból. Tartsa távol a kábelt éles szélektől, végje olajtól és hőtől. Minden használat előtt ellenőrizze a kábel állapotát, és ne indítsa be a gépet, ha a kábel sérült.
• Ügyeljen a készülék megfelelő tárolására. Ha nem használja a készüléket, tartsa száraz, biztonságos, gyermekek elől gondosan elzárt helyen.
• A készülék ápolása. Tartsa a készüléket mindig jó állapotban és tisztán a jobb és biztonságosabb munkavégzés érdekében. Kövesse a karbantartásra és tartozékcserére vonatkozó előírásokat. Tartsa a fogantyúkat és kapcsolókat szárazon, tisztán és olajtól, zsírtól mentesen.
• Javítás. Ez a szerszám megfelel a vonatkozó biztonsági előírásoknak. Javítást csak DEWALT szakszerviz végezhet, és csak eredeti gyári alkatrészek felhasználásával. A szakszerűtlen javítás súlyos baleset előidézője lehet.

Kiegészítő biztonságtechnikai asztalos körfűrészekhez

- Fürészlapok

Ellenőrizze a fűrészlap helyes forgásirányát. Tartsa a fűrészlapot mindig élesen.

Ne használjon se kisebb, se nagyobb fűrészlapot, mint a megadott. A megfelelő fűrészlap méretei a műszaki adatok alatt megtalálható. Csak a kezelési utasításban leírt fűrészlapot használjon, mely megfelel az EN 847-1 szabványnak. Soha ne használjon semmilyen adaptert vagy felfogó tengelyt, kiegészítő gyűrűt.

• Védőburkolatok

Soha ne használja a készüléket, ha a védőburkolatok nincsenek a helyükön.

• Fűrészlapok karbantartása

Ellenőrizze, hogy a fűrészlap nem sérült vagy repedezett és a fűrészlap peremek tiszták a munkaoldalon. Használja mindkét szerelőkulcsot a feszítéshez.

- Hasító kés

Ellenőrizze, hogy a hasító kés megfelelő távolságra van beállítva a fűrészlaptól – 3-5 mm. Csak az eredeti hasító kést használja.

• Nyomódarab / nyomófa

Mindig használjon nyomódarabot vagy nyomófát, soha ne helyezze kezeit 150 mm-nél közelebb a fűrészlaphoz vágás közben.

- Anyagok

A készülékkel csak tömörfát, farostlemezt, fiberlapot vagy rétegelt lemezt vágjon. Soha ne vágjon másfajta anyagot. Ezek az anyagok be lehetnek vonva műanyag vagy más szélvédő rétegekkel.

Maradék kockázati tényező

A következő veszélyhelyzetek fűrészgép használatánál mindig felmerülhetnek:

- A hatályos biztonságtechnikai előírások betartásának és a védőberendezések megfelelő használatának ellenére sem kerülhetőek el bizonyos maradék kockázati tényezők.

Ezek:

• Halláskárosodás.
• Balesetveszély, a forgó fűrészlapok fedetlen részei miatt.
• Sérülésveszély, a fürészlap cseréjekor.
• Ujjak összezúzódásának veszélye, a védőburkolatok kinyitásakor.
• Egészségügyi kockázat, munkavégzés közben keletkezett por belélegzésekor, főként tölgy- bükk és MDF munkadaraboknál.

DEWALT GARANCIÁLIS FELTÉTELEK

Gratulálunk Önnek az értékes DEWALT készülék megvásárlásához.

Termékeinkre 12 hónapos garanciát biztosítunk.

30 napos cseregarancia

Amennyiben egy DEWALT termék a vásárlásától számított 30 napon belül meghibá-sodik és a DEWALT szakszerviz a javításra átadott készülék meghibásodását garanciális esetként elismeri, úgy a terméket rövid időn belül megjavítjuk, illetve újra cseréljük.

12 hónapos ingyen szerviz

Magában foglalja a készülék ingyenes ellenőrzését, de az elkopott alkatrészek ellenértékét meg kell téríteni. A jótállás a fogyasztó törvényből eredő jogait nem érinti.

1. A DEWALT kötelezettséget vállal arra, hogy a garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. magyar Korm. Rend. szerint végzi.

a./ A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg.

b./ Vásárláskor az eladónak a ga-ranciakártyán fel kell tüntetnie a vá-sárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra.

c./ Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek.

d./ A jótállási jegyen történt bármi-lyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótál-lási jegy érvénytelenségét vonja ma-ga után.

e./ Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, térítés ellenében tudunk pótolni!

f./ A jótállási jegy szabálytalan kiál-lítása vagy a fogyasztó részére tör-ténő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét.

2. Nem terjed ki a garancia:

a./ Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be.

/A rendeltetésellenes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!/

b./ Azon alkatrészekre, amelyeknél a meghibásodás garanciaidön belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemeltetés mellett az alkatrészek természetes elhasz-nálódása, kopása következtében állt elő.

/ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrész-lánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl. /

c./ A készülék túlterhelése miatt je-lentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek.

d./ A termék nem hivatalos DEWALT szervizben történt javításából eredő hibákra.

e./ Az olyan károsodásokra, amelyek nem eredeti DEWALT kiegészítő ké-szülékek és tartozékok használatából adódnak.

1. Afogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javító- szolgálatnál érvényesítheti.

Garanciális javításnál az oda- és visszaszállítás igazolt költségét a leggazdaságosabban igénybevehető szállítási mód -hivatalosan rögzített díjszabásának-megfelelően a szer-vizállomás téríti

/A rövid javítási határidő érdekében kérjük a készüléket postán (por-tósan) közvetlenül a Márkaszervizbe küldeni!/

-Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely a-latt a fogyasztó a terméket nem tudta rendeltetésszerűen használni.

-Ajótállási és szavatosságijogok érvényesíthetőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) e-setén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biz-tosítunk.

Ezek a következők:

motor illetve állórész, forgórész, elek-tronika.

1. Garanciális javítás esetén a szerviznek a garanciakártyán az alábbi adatokat kell feltüntetnie:

— A garanciális igény bejelen-tésének dátumát,

— a hiba rövid leírását,

— a javítás módját és idő-tartamát,

— a készülék visszaadásának időpontját,

— javítás időtartamával meg-hosszabbított új garanciaidőt

1. Arra törekszünk, hogy szerviz-hálózatunkon keresztül kiváló ja-vítószolgáltatást, zökkenőmentes al-katrészellátást, és széles tartozék-palettát biztosítsunk.

2. A fogyasztót a Polgári Törvénykönyvről szóló 1959. évi IV. törvény 306-310. §-aiban, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg.

Gyártó:

DeWALT

Importör/Forgalmazó:

Erfaker Kft.

1158 Budapest

Késmárk u. 9.

Központi Márkaszervíz D EWALT

IMPORTÓR

ROTEL KFT. Magyarországi Ker.Képviselet ERFAKER KFT:

1163 Budapest 1016 Budapest H-1158 Budapest

(Sashalom) Thököly út 17. Galeotti u.5. Késmárk u.9.

Tel/Fax.: [phone] Tel.: [phone] Tel/Fax.: [phone]

404-0014

Fax.:

214-6935

Országos Szervizhálózat városok szerinti sorrendben

Baja	Mofüker Kft.	6500, Szegedi út 9.	Tel.: [phone]
Debrecen	Spirál 96 Kft.	4024, Nyugati út 5-7.	Tel.: [phone]
Dorog	Tolnai Szerszám Kft.	2510, Heine u. 8.	Tel.: [phone]
Kaposvár	Kaposvári kisgépjavító	7400, Fő u. 30.	Tel.: [phone]
Karcag	Weld-impex Kft.	5300, Madarasi út 24.	Tel.: [phone]
Kecskemét	Németh József	6000, Jókai u. 25.	Tel.: [phone]
Kiskunfélegyháza	Elektro-Mercator	6100, Kossuth u. 16.	Tel.: [phone]
Nagykanizsa	Új-Technika Kft.	8800, Teleki út 20.	Tel.: [phone]
Nyiregyháza	Tóth kisgépszerviz	4040, Vasgyár u. 2/f.	Tel.: [phone]
Pécs	Elektrió Kft.	7623, Szabadság u. 28.	Tel.: [phone]
Sopron	Profil Motor Bt.	9400, Baross út 12.	Tel.: [phone]
Szeged	Edison üzlet –szerviz	6722, Török u. 1/a.	Tel.: [phone]
Székesfehérvár	Kisgépcenter Bt.	8000, Széna tér 3.	Tel.: [phone]
Szolnok	M-Edison üzlet-szerviz	5000,Szapári u.9.	Tel.: [phone]
Szombathely	Rotor Kft.	9700, Vasút u. 29.	Tel.: [phone]
Tápiószecső	Ács Imre	2251, Pesti út 46.	Tel.: [phone]

KICSERÉLT FŐDARABOK JEGYZÉKE
Szelvény száma	Kicserélt fődarab		Kicserélt fődarab új jótállás határideje	Dátum aláírás / PH
	Megnevezése	Száma

JÓTÁLLÁSI JEGY

DEWALT

...... tipusú ...... gyártási számú ...... termékre a vásárlás (üzembe helyezés) napjától számított 12 hónapig terjedő jótállást vállalunk.

A jótállás a fogyasztó törvényből eredő jogait nem érinti és nem korlátozza.

Gyártó neve, címe:

Importáló neve, címe: ERFAKER Kft 1158. Budapest, Késmárk u. 9.

A vásárlás (üzembe helyezés) napja: 200...... hó ...... nap.

/P.H./ aláírás

Jótállási szelvények Levágandó jótállási szelvények
Igény bejelentés időpontja:......Javításra átvétel időpontja:......Hiba oka:......Javítási mód/dátum.:......Visszaadás időpontja:......A jótállás új határideje:......Szerviz neve:......Munkalapszám:......200......hó ......nap....../P.H./ aláírás	Jótállási szelvényTípus:......Gyártási szám:......Eladás kelte: 200...... hó ......napEladó szerv:....../P.H./ aláírás
Igény bejelentés időpontja:......Javításra átvétel időpontja:......Hiba oka:......Javítási mód/dátum.:......Visszaadás időpontja:......A jótállás új határideje:......Szerviz neve:......Munkalapszám:......200...... hó ......nap....../P.H./ aláírás	Jótállási szelvényTípus:......Gyártási szám:......Eladás kelte: 200...... hó ......napEladó szerv:....../P.H./ aláírás
Igény bejelentés időpontja:......Javításra átvétel időPONTJA:......Hiba oka:......Javítási mód/dátum.:......Visszaadás időpontja:......A jótállás új határideje:......Szerviz neve:......Munkalapszám:......200...... hó ......nap....../P.H./ aláírás	Jótállási szelvényTípus:......Gyártái szám:......Eladás kelte: 200...... hó ......napEladó szerv:....../P.H./ aláírás

Black & Decker Központi

Garanciális- és Márkaszerviz

1163 Budapest

(Sashalom) Thököly út 17.

Tel.: [phone]

Fax: [phone]

PL

H A garanciális javitás dokumentálása
