KORISNIČKI PRIRUČNIK KG36NVIEQ SIEMENS

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

i O ovom dokumentu.... 35

1.1 Važne informacije 35

1.1.1 Svrha 35

1.2 Objasnjenje oznaka 35

1.2.1 Stupnjevi opasnosti....35

1.2.2 Oznake opasnosti 35

1.2.3 Struktura upozorenja.... 36

4.2 Zamjena ručke za vrata.... 42

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)...... 45

4.4.1 Uklanjanje gornjeg zgloba vrata 45

4.4.2 Postavljanje gornjeg zgloba vrata.... 46

4.9 Zamjena posude za vrata 51

4.9.1 Uklanjanje posude za vrata 51

4.9.2 Postavljanje posude za vrata 51

4.10 Zamjena prilagodljive posude za vrata....52

4.10.1 Uklanjanje prilagodljive posude za vrata 52

4.10.2 Postavljanje prilagodljive posude za vrata 52

4.11 Zamjena spremnika za zamrznute namirnice 53

4.11.1 Uklanjanje spremnika za zamrznute namirnice 53

4.11.2 Postavljanje spremnika za zamrznute namirnice.... 53

4.12 Zamjena spremnika....54

4.12.1 Uklanjanje spremnika 54

4.12.2 Postavljanje spremnika 54

4.14.2 Postavljanje LED usmjerenog svjetla 56

4.15 Zamjena LED gomjeg svjetla 57

4.15.1 Uklanjanje LED svjetla 57

4.15.2 Postavljanje gornjeg LED svjetla 58

4.16 Zamjena LED svjetlosne šipke....59

4.16.1 Uklanjanje LED svjetlosne šipke....59

4.16.2 Postavljanje LED svjetlosne šipke 60

4.17 Zamjena LED usmjerenog svjetla....61

4.17.1 Uklanjanje LED usmjerenog svjetla....61

4.17.2 Postavljanje LED usmjerenog svjetla 62

4.18 Zamjena LED modula za napajanje....63

4.18.1 Uklanjanje LED modula za napajanje....63

4.18.2 Ugradnja LED modula za napajanje.... 65

i O ovom dokumentu

1.1 Važne informacije

1.1.1 Svrha

Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravljanja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.). One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovornost za oštećenja samo u slučaju pridržavanja uputa za popravak.

1.2 Objasnjenje oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na ozbiljnost opasnosti.

Stupanj upozorenja Značenje
⚠ OPASNOST	Nepridržavanje poruke upozorenja rezultirat će smrtnim ili teškim ozljedama.
⚠ UPOZORENJE	Nepridržavanje poruke upozorenja može rezultirati smrtnim ili teškim ozljedama.
⚠ OPREZ	Nepridržavanje poruke upozorenja može rezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja može rezultirati oštećenjem imovine.

Tablica 1: Stupnjevi opasnosti

1.2.2 Oznake opasnosti

Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti.

U ovom dokumentu koriste se sljedeće oznake opasnosti:

Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbjegavanje opasnosti.

1.2.4 Opće oznake

U ovom dokumentu koriste se sljedeće opće oznake:

2.1 Opće sigurnosne upute

2.1.1 Svi kućanski uređaji

Opasnost od strujnog udara zbog dijelova koji provode struju!

• Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara!
• Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
• Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od ozljeda zbog oštrih rubova!

■ Nosite zaštitne rukavice.

Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških i pokretnih sastavnih dijelova

■ Nosite zaštitnu obuću.
■ Osigurajte teške sastavne dijelove od pada.
■ Nemojte umetati dijelove tijela u pokretne sastavne dijelove.

Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!

1. Otpustite brtvu vrata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

1. Provjerite ima li oštećenja na utoru za brtvu.

Blago odstupanje brtve vrata normalno je i ne utječe na funkciju. Preporučuje se izravnati brtvu vrata prije umetanja u uređaj.

Zagrijte brtvu vrata sušilom za kosu ili vrućom vodom i ručno je oblikujte.

1. Gurnite kutove brtve na vrh i dno utora.

1. Utisnite cijelu brtvu korak po korak u utor.

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijač s utorom Nož 10 mm x 1,6 mm x 200 mm

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Teški, veliki uređaji!

- Osigurajte sastavne dijelove od pada.

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.

▶ Osigurajte sastavne dijelove od pada.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

Električne dijelove mora popraviti kvalificirani električar.
Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara

- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Zahtjev:

4.9 Zamjena posude za vrata

Zahtjev:

Vrata su otvorena.

4.9.1 Uklanjanje posude za vrata

- Podignite posudu za vrata prema gore.

4.10 Zamjena prilagodljive posude za vrata

Zahtjev:

Vrata su otvorena.

4.10.1 Uklanjanje prilagodljive posude za vrata

- Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne otpusti iz držača.

Postavite obratnim redoslijedom.

Popravak

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara - Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovil! Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.

4.14.1 Uklanjanje LED usmjerenog svjetla

1. S pomoću specijalnog alata izvucite LED usmjereno svjetlo (1).

1. Odvojite električne priključke LED usmjerenog svjetla.
   LED usmjereno svjetlo je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

▶ Postavite obratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uređaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST Opasnost od strujnog udara zboč U slučaju nepravilnog popravka m nog udara ► Električne dijelove mora po ► Nakon popravka provedite nacionalnim propisima.

Zahtjev:

Električni priključak LED svjetla je odvojen.

1. Otpustite kuke LED svjetla.

4.15.2 Postavljanje gornjeg LED svjetla

▶ Postavite obratnim redoslijedom.

Popravak

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna čašica ∅50 mm [00342224]

Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara ► Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovi! Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.16.1 Uklanjanje LED svjetlosne šipke

1. Postavite usisnu čašicu na gornju trećinu LED svjetlosne šipke.

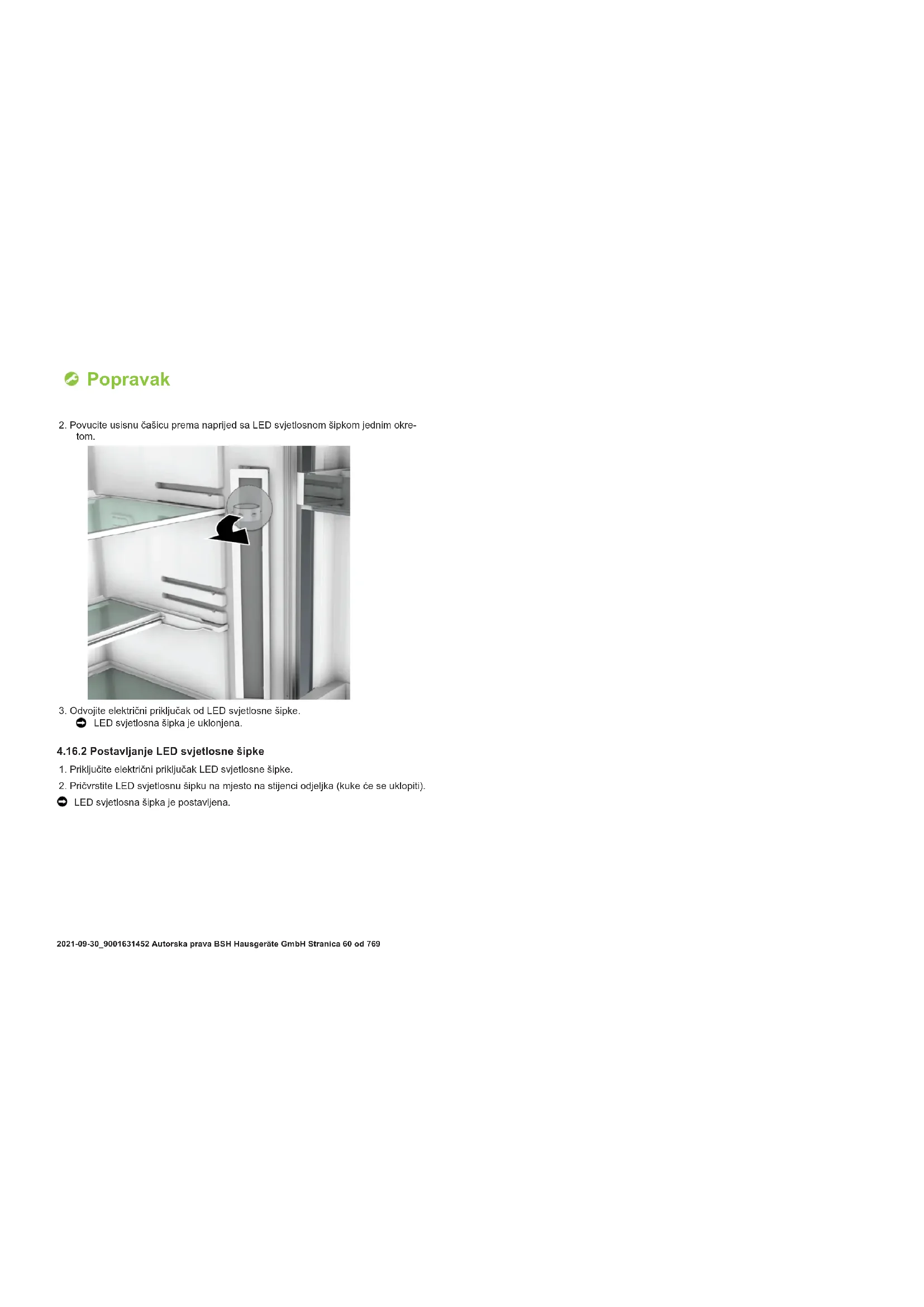

1. Povucite usisnu čašicu prema naprijed sa LED svjetlosnom šipkom jednim okretom.

1. Odvojite električni priključak od LED svjetlosne šipke. LED svjetlosna šipka je uklonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite električni priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke će se uklopiti).
   LED svjetlosna šipka je postavljena.

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specijalni alat [00342180]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uređaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doći do opasnosti za život od struj-nog udara

Električne dijelove mora popraviti kvalificirani električar.
- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovi!

Porezotine

▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. Otpustite poklopac LED usmjerenog svjetla

0 N/A/58

1. Povucite poklopac LED usmjerenog svjella prema unutra i istodobno ga gurnite prema naprijed.

1. Odvojite modul LED usmjerenog svjetla.

1. Odvojite električni priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

▶ Postavite obratnim redoslijedom.

Popravak

4.18 Zamjena LED modula za napajanje

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Spremnik Min. kapacitet 200 ml

Vrijedi za izvedbe uređaja s kamerom u hladnjaku (CIF).

Elektroničke module smiju popravljati samo služba za korisnike i ovlašteni tehničari!

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Smrt od strujnog udara - Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Oštri rubovil Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

Opasnost od oštećenja! Istjecanje vode nastale odmrzavanjem na elektroniku i priključke kompresora može dovesti do oštećenia elektronike uređaja.

Tijekom uklanjanja odvodnog crijeva osigurajte da se voda nastala odmrzavanjem neće prosuti na elektroničke komponente.

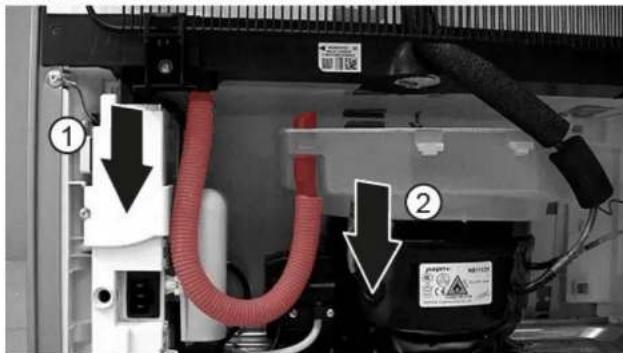

1. Odvojite odvodno crijevo od ispusta vode (1).
2. Ulijte vodu nastalu odmrzavanjem u spremnik.
3. Odvojite odvodno crijevo od posude za isparavanje vode (2).
