MANUAL DE USUARIO KG36NVIEQ SIEMENS
- Verifique se a ranhura para a junta apresenta danos.
Aparelhos pesados e volumosos!
4.4.2 Montarea balamalei de sus a uşii 590
4.3.1 Demontarea balamalei de sus a uşii
4.3.2 Montarea balamalei de sus a uşii
4.4.1 Demontarea balamalei de sus a uşii
4.4.2 Montarea balamalei de sus a uşii
Consejos de reparación - Frigorífico / congelador
En relación con este documento 675
1.1 Información importante 675
1.1.1 Finalidad 675
1.2 Explicación de símbolos generales....675
1.2.1 Niveles de peligrosidad 675
1.2.2 Símbolos de peligro 675
1.2.3 Estructura de las advertencias.... 676
1.2.4 Símbolos generales 676
Seguridad....677
2.1 Instrucciones generales de seguridad....677
2.1.1 Todos los aparatos electrodomésticos....677
Herramientas y auxiliares....678
Reparación 679
4.1 Sustituir la junta de la puerta 679
4.1.1 Retirar la junta de la puerta....679
4.1.2 Montar la junta de la puerta 679
4.2 Sustituir el tirador de la puerta....682
4.2.1 Retirar el tirador de la puerta 682
4.2.2 Montar el tirador de la puerta 682
4.3 Sustituir la bisagra superior de la puerta 683
4.3.1 Desmontar la bisagra superior de la puerta....683
4.3.2 Montar la bisagra superior de la puerta 684
4.4 Sustituir la bisagra superior de la puerta (puerta con display)....685
4.4.1 Desmontar la bisagra superior de la puerta....685
4.4.2 Montar la bisagra superior de la puerta 686
4.5 Sustituir la bisagra central de la puerta 687
4.5.1 Desmontar la bisagra central de la puerta.... 687
4.5.2 Montar la bisagra central de la puerta....687
4.6 Sustituir la bisagra inferior de la puerta 688

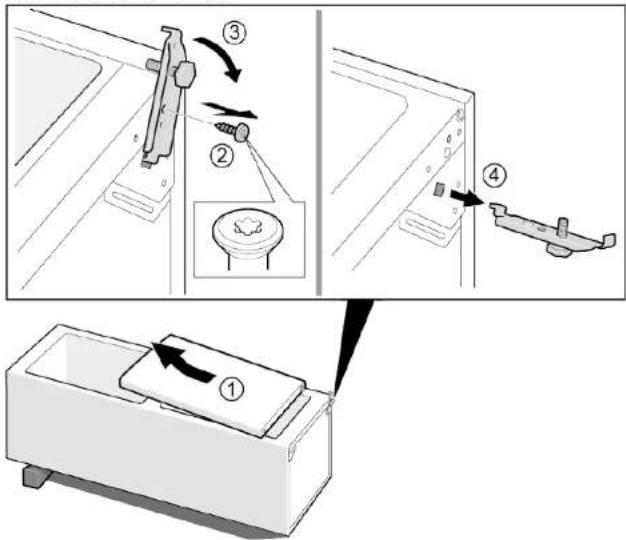

4.6.1 Desmontar la bisagra inferior de la puerta 688
4.6.2 Montar la bisagra inferior de la puerta 688
4.7 Sustituir el estante....689
4.7.1 Extraer el estante....689
4.7.2 Montar el estante 689
4.8 Sustituir la bandeja botellero....690
4.8.1 Extraer la bandeja botellero....690
4.8.2 Montar la bandeja botellero....690
4.9 Sustituir el estante de la puerta....691
4.9.1 Extraer el estante de la puerta....691
4.9.2 Montar el estante de la puerta 691
4.10 Sustituir el estante ajustable de la puerta 692
4.10.1 Extraer el estante ajustable de la puerta 692
4.10.2 Montar el estante ajustable de la puerta.... 692
4.11 Sustituir el cajón de productos congelados 693
4.11.1 Extraer el cajón de productos congelados.... 693
4.11.2 Montar el cajón de productos congelados 693
4.12 Sustituir el cajón 694
4.12.1 Extraer el cajón 694
4.12.2 Montar el cajón....694
4.13 Sustituir el cajón extraíble....695
4.13.1 Retirar el cajón extraíble 695
4.13.2 Montar el cajón extraíble....695
4.14 Sustituir el foco LED 696
4.14.1 Desmontar el foco LED....696
4.14.2 Montar el foco LED....696
4.15 Sustituir la iluminación LED superior 697

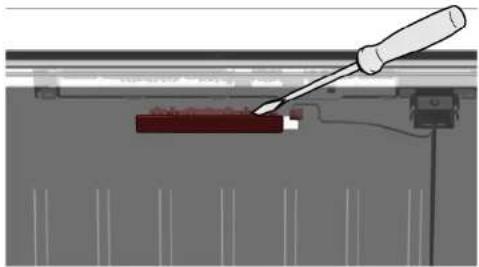

4.15.1 Desmontar la iluminación LED 697
4.15.2 Montar la iluminación LED superior 698
4.16 Sustituir la barra de luz LED lateral 699
4.16.1 Retirar la barra de luz LED lateral.... 699
4.16.2 Montar la barra de luz LED lateral 700
4.17 Sustituir el foco LED....701
4.17.1 Desmontar el foco LED....701
4.17.2 Montar el foco LED....702
4.18 Sustituir el módulo de alimentación de la iluminación LED.... 703
4.18.1 Desmontar el módulo de alimentación de la iluminación LED....703
4.18.2 Montar el módulo de alimentación de la iluminación LED.... 705

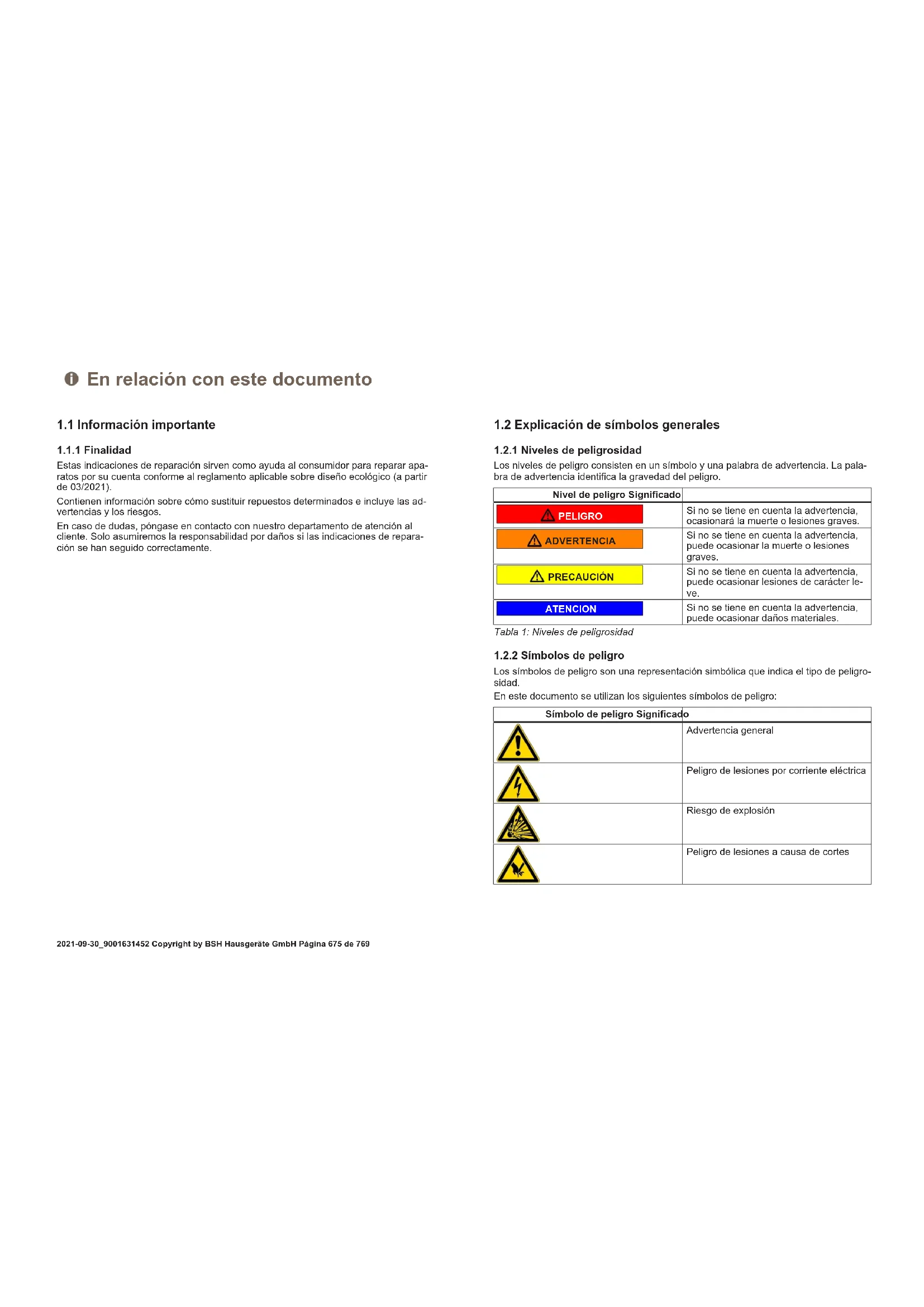

En relación con este documento
1.1 Información importante
1.1.1 Finalidad
Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).
Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.
En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.
1.2 Explicación de símbolos generales
1.2.1 Niveles de peligrosidad
Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.
| Nivel de peligro Significado | ||
| PELIGRO | Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. | |
| ADVERTENCIA | Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. | |
| PRECAUCIÓN | Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve. | |
| ATENCION | Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. | |
Tabla 1: Niveles de peligrosidad
1.2.2 Símbolos de peligro
Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.
En este documento se utilizan los siguientes símbolos de peligro:
| Símbolo de peligro Significado | |
| Advertencia general | |
| Peligro de lesiones por corriente eléctrica | |
| Riesgo de explosión | |
| Peligro de lesiones a causa de cortes | |
En relación con este documento
| Símbolo de peligro Significado | ||
 | Peligro de lesiones por aplastamiento | |
 | Peligro de lesiones por superficies calientes | |
 | Peligro a causa de campos magnéticos de gran potencia | |
 | Peligro derivado de radiación no ionizante | |
Tabla 2: Símbolos de peligro
1.2.3 Estructura de las advertencias
Las advertencias de este documento tienen una apariencia y una estructura uniformes.
El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.
1.2.4 Símbolos generales
En este documento se utilizan los siguientes símbolos generales:
| Símbolo general Significado | |
| Identificación de una indicación especial (texto y/o gráfico) |
| Símbolo general Significado | |
| Identificación de un consejo simple (solo texto) | |
| Identificación de un enlace a un video tutorial | |
| Identificación de una herramienta requerida | |
| Identificación de una condición previa (prerrequisito) | |
| Identificación de una condición (si ..., entonces ...) | |
| Identificación de un resultado | |
| Iniciar Identificación de una tecla o botón | |
| [00123456] Identificación de un número de material | |
| Estado Identificación del texto / ventana mostrado (en el display del aparato) | |
| Símbolo general Significado | |
| Identificación de un consejo simple (solo texto) | |
| Identificación de un enlace a un video tutorial | |
| Identificación de una herramienta requerida | |
| Identificación de una condición previa (prerrequisito) | |
| Identificación de una condición (si ..., entonces ...) | |
| Identificación de un resultado | |
| [Iniciar] Identificación de una tecla o botón | |
| [00123456] Identificación de un número de | material |
| Estado Identificación del texto / ventana mostrado (en el display del aparato) | |
Tabla 3: Símbolos generales
Seguridad
2.1 Instrucciones generales de seguridad
2.1.1 Todos los aparatos electrodomésticos
¡Riesgo de descarga eléctrica debido a piezas con tensión!
- ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de lesiones debido a bordes afilados!
■ Usar guantes de protección.
Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles
■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.
¡Riesgo para la seguridad/el funcionamiento del aparato!
- Utilizar únicamente los repuestos originales.
¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!
■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.
Herramientas y auxiliares
| Designacion Detalles Imagenes | ||
| Paño de protección[00342013] | 60 cm x 50 cm |  |
| Destornillador plano | Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820] |  |
| Herramienta especial[00342180] | ||
| Ventosa[00342224] | ∅50 mm | |
| Punta Torx TX20[00340865] | 6,3 mm (1/4") |  |
| Destornillador plano | Punta 10 mm x 1,6 mm x 200 mm |  |
Reparación
4.1 Sustituir la junta de la puerta
Requisito:
La puerta está abierta.
4.1.1 Retirar la junta de la puerta
- Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.
- Sacar la junta de la puerta de la ranura.
Se ha retirado la junta de la puerta.
4.1.2 Montar la junta de la puerta
| El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo. | |
| Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre. | |
| Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción. |
Reparación
- Comprobar si la ranura de la junta presenta daños.
- if Si la ranura de la junta está dañada.
Contactar con el servicio de atención al cliente.
3.
Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.
Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.
- Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.
- Presionar metiendo toda la junta paso a paso en la ranura.
La junta de la puerta está montada.
Reparación
4.2 Sustituir el tirador de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Destornillador plano Punta 10 mm x 1,6 mm x 200 mm
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
4.2.1 Retirar el tirador de la puerta
- Retirar las tapas de los dos tornillos (1).
- Desatornillar los dos tornillos (2).
- Retirar el tirador de la puerta (3).
Se ha retirado el tirador de la puerta.
El tirador de la segunda puerta puede retirarse del mismo modo.
4.2.2 Montar el tirador de la puerta
▶ Montar en orden inverso.
Reparación
4.3 Sustituir la bisagra superior de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
4.3.1 Desmontar la bisagra superior de la puerta
- Colocar el aparato sobre su lado posterior.
-
- Presionar la tapa de la bisagra superior en ambos lados (1).
-
Sacar la tapa de la bisagra superior (2).
- Girar la tapa de la bisagra (3).
- Retirar la tapa de la bisagra superior (4).
- Desatornillar los dos tornillos (5).
- Retirar la bisagra superior (6).
Se ha retirado la bisagra superior.
4.3.2 Montar la bisagra superior de la puerta
▶ Montar en orden inverso.
Reparación
4.4 Sustituir la bisagra superior de la puerta (puerta con display)
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.

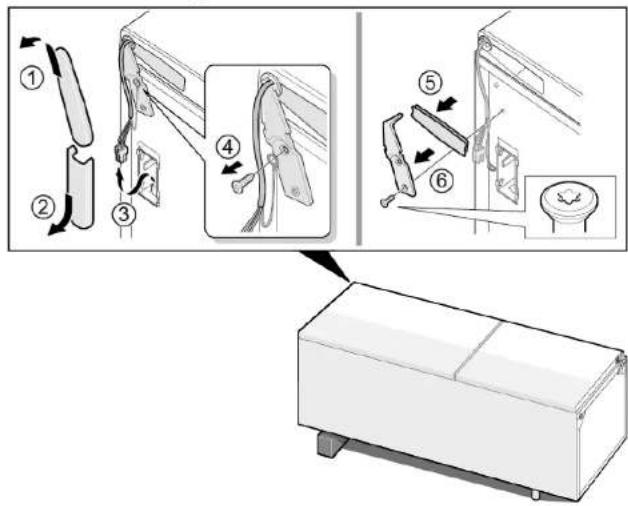

4.4.1 Desmontar la bisagra superior de la puerta
- Colocar el aparato sobre su lado posterior.
-
- Retirar la tapa de la bisagra superior (1).
-
Retirar la tapa de la caja de cables (2).
- Desconectar la conexión eléctrica (3).
- Desatornillar el tornillo de la conexión a tierra (4).
- Retirar la protección de cables (5).
- Desatornillar el tornillo (6)
Se ha retirado la bisagra superior.
4.4.2 Montar la bisagra superior de la puerta
▶ Montar en orden inverso.
Reparación
4.5 Sustituir la bisagra central de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
Se ha retirado la bisagra superior de la puerta.
4.5.1 Desmontar la bisagra central de la puerta
▶ 1. Extraer la puerta del refrigerador (1).
2. Desatornillar los dos tornillos (2).
3. Retirar la bisagra central (3).
Se ha retirado la bisagra central.
4.5.2 Montar la bisagra central de la puerta
▶ Montar en orden inverso.
Reparación
4.6 Sustituir la bisagra inferior de la puerta
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Requisito:
El aparato está desconectado del suministro eléctrico.
Se han retirado los accesorios del interior del aparato.
Se ha retirado la bisagra superior.
Se ha retirado la bisagra central.
4.6.1 Desmontar la bisagra inferior de la puerta
▶ 1. Extraer la puerta del congelador (1).
2. Desatornillar el tornillo (2).
3. Girar la bisagra inferior hacia fuera (3).
4. Retirar la bisagra inferior (4).
Se ha retirado la bisagra inferior de la puerta.
4.6.2 Montar la bisagra inferior de la puerta
▶ Montar en orden inverso.
Reparación
4.7 Sustituir el estante
Requisito:
La puerta está abierta.
4.7.1 Extraer el estante
▶ Sacar el estante.
Se ha retirado el estante.
4.7.2 Montar el estante
▶ Montar en orden inverso.
Reparación
4.8 Sustituir la bandeja botellero
Requisito:
La puerta está abierta.
4.8.1 Extraer la bandeja botellero
▶ Sacar la bandeja botellero.
Se ha retirado la bandeja botellero.
4.8.2 Montar la bandeja botellero
▶ Montar en orden inverso.
Reparación
4.9 Sustituir el estante de la puerta
Requisito:
√ La puerta está abierta.
4.9.1 Extraer el estante de la puerta
- Sacar hacia arriba el estante de la puerta.
Se ha retirado el estante de la puerta.
4.9.2 Montar el estante de la puerta
▶ Montar en orden inverso.
Reparación
4.10 Sustituir el estante ajustable de la puerta
Requisito:
√ La puerta está abierta.
4.10.1 Extraer el estante ajustable de la puerta
- Desplazar el estante ajustable superior de la puerta hacia arriba hasta que se suelte del soporte.
Se ha retirado el estante ajustable de la puerta.
4.10.2 Montar el estante ajustable de la puerta
▶ Montar en orden inverso.
Reparación
4.11 Sustituir el cajón de productos congelados
Requisito:
La puerta está abierta.
4.11.1 Extraer el cajón de productos congelados
- Sacar por completo el cajón de productos congelados (1).
- Extraer el cajón para alimentos (2).
Se ha retirado el cajón de productos congelados.
4.11.2 Montar el cajón de productos congelados
▶ Montar en orden inverso.
Reparación
4.12 Sustituir el cajón
Requisito:
La puerta está abierta.
4.12.1 Extraer el cajón
- Sacar el cajón inferior del frigorífico (1).
- Sacar el cajón superior del frigorífico (2).
4.12.2 Montar el cajón
▶ Montar en orden inverso.
Reparación
4.13 Sustituir el cajón extraíble
Requisito:
La puerta está abierta.
4.13.1 Retirar el cajón extraíble
- Sacar por completo el cajón extraíble (1).
- Retirar el cajón extraíble (2).
Se ha retirado el cajón extraíble.
4.13.2 Montar el cajón extraíble
▶ Montar en orden inverso.
Reparación
4.14 Sustituir el foco LED
Herramientas necesarias:
Herramienta especial [00342180]
Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!
¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados. - Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.
¡Bordes o cantos cortantes! Peligro de cortes ► Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
4.14.1 Desmontar el foco LED
- Utilizar una herramienta especial para sacar el foco LED (1).
- Desconectar las conexiones eléctricas del foco LED.
Se ha retirado el foco LED.
4.14.2 Montar el foco LED
▶ Montar en orden inverso.
Reparación
4.15 Sustituir la iluminación LED superior
Herramientas necesarias:
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]
Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los accesorios superiores del interior.
4.15.1 Desmontar la iluminación LED
- Mover la iluminación LED hacia el lado izquierdo.
Se ha desconectado la conexión eléctrica de la iluminación LED.
- Soltar los ganchos de la iluminación LED.
- Retirar la iluminación LED moviéndola hacia delante.
Se ha retirado la iluminación LED.
4.15.2 Montar la iluminación LED superior
▶ Montar en orden inverso.
Reparación
4.16 Sustituir la barra de luz LED lateral
Herramientas necesarias:
Ventosa ∅50 mm [00342224]
Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!
¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados. - Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.
¡Bordes o cantos cortantes! Peligro de cortes ► Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.
4.16.1 Retirar la barra de luz LED lateral
- Colocar la ventosa en el tercio superior de la barra de luz LED lateral.
- Con un movimiento de rotación, tirar de la ventosa enganchada a la parte delantera de la barra de luz LED lateral.
- Desconectar la conexión eléctrica de la barra de luz LED lateral. Se ha retirado la barra de luz LED lateral.
4.16.2 Montar la barra de luz LED lateral
- Conectar la conexión eléctrica de la barra de luz LED lateral.
- Fijar la barra de luz LED lateral en su ubicación en la pared del cajón (los ganchos deben hacer clic).
Se ha montado la barra de luz LED lateral.
Reparación
4.17 Sustituir el foco LED
Herramientas necesarias:
Herramienta especial [00342180]
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]
Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!
PELIGRO
¡Riesgo de descarga eléctrica debido a piezas con tensión!
Peligro mortal por descarga eléctrica en caso de reparación inadecuada
- Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
PELIGRO
¡Riesgo de descarga eléctrica debido a partes con tensión!
Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.
PRECAUCIÓN
¡Bordes o cantos cortantes!
Peligro de cortes
- Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.
4.17.1 Desmontar el foco LED
- Soltar la tapa del foco LED.
- Desacoplar el módulo del foco LED.
- Desconectar la conexión eléctrica del foco LED.
Se ha retirado el foco LED.
4.17.2 Montar el foco LED
▶ Montar en orden inverso.
Reparación
4.18 Sustituir el módulo de alimentación de la iluminación LED
Herramientas necesarias:
Punta Torx TX20 6,3 mm (1/4") [00340865]
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]
Recipiente min. 200 ml capacidad
Válido para variantes de electrodomésticos con cámara en frigorífico (CIF).
¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar los módulos electrónicos!
¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada
Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.
¡Bordes o cantos cortantes! Peligro de cortes
- Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico.
√ Puede accederse a la parte trasera de los electrodomésticos.
4.18.1 Desmontar el módulo de alimentación de la iluminación LED
1.
ATENCION
¡Riesgo de daños!
Si cae agua descongelada sobre el sistema electrónico del compresor y las conexiones, el sistema electrónico del electrodoméstico podría dañarse.
Al retirar la manguera de desagüe, asegurarse de que el agua descongelada no se derrame sobre los componentes electrónicos.

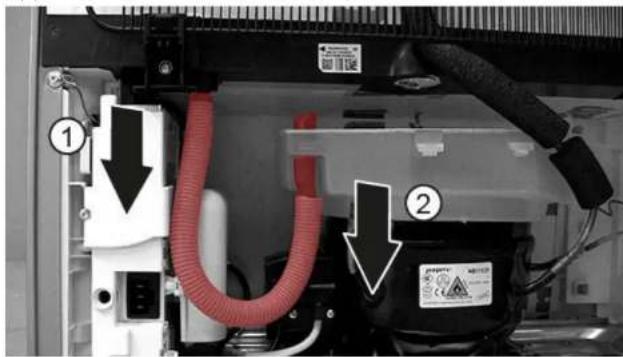

- Desconectar la manguera de desagüe de la salida de desagüe (1).
- Echar el agua descongelada en el recipiente.
- Desconectar la manguera de desagüe de la bandeja de evaporación de agua (2).

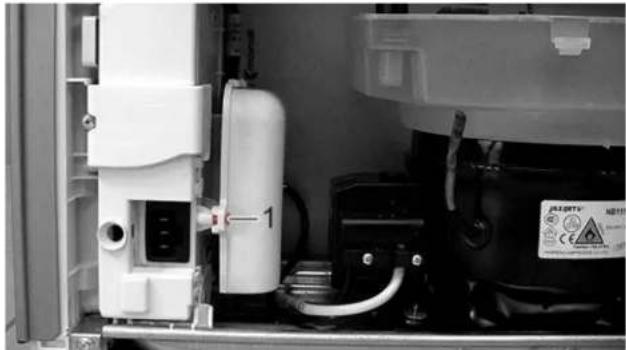

- Desatormillar el tornillo.
El condensador de arranque del compresor y la caja del módulo de alimentación de la iluminación LED se sueltan.

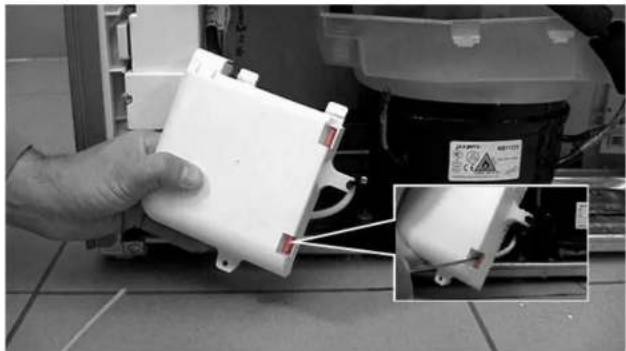

- Soltar dos ganchos.
El condensador de arranque del compresor y la cubierta del módulo de alimentación de la iluminación LED se sueltan.

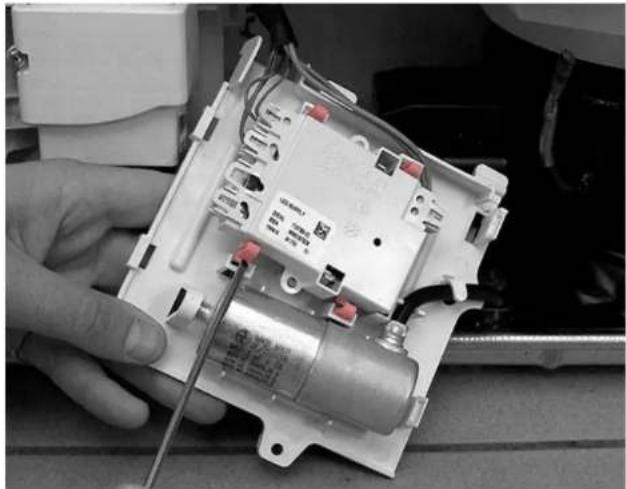

- Soltar los cuatro ganchos.
Se ha soltado el módulo de alimentación de la iluminación LED.
- Desconectar las conexiones eléctricas (1) y (2) del módulo de alimentación de la iluminación LED.
Se ha retirado el módulo de alimentación de la iluminación LED.
4.18.2 Montar el módulo de alimentación de la iluminación LED
▶ Montar en orden inverso.
Reparationsinformation - Kyl-/fryskombination
i Om detta dokument....707
1.1 Viktig information....707
1.1.1 Syfte 707
