KORISNIČKI PRIRUČNIK AMW9607/IX WHIRLPOOL
VODIČ ZA
SVAKODNEVNU UPOTREBU
ZAHVALJUJEMO VAM NA KUPOVINI WHIRLPOOL PROIZVODA
Kako biste dobili potpuniju pomoć i podršku, svoj proizvod registrirajte na
www.whirlpool.eu/register
Sigurnosne upute i Vodič za upotrebu i održavanje možete preuzeti tako da posjetite naše web-mjesto docs.whirlpool.eu i slijedite upute na poleđini ove knjižice.
Prije upotrebe uređaja pažljivo pročitajte vodič za zdravlje i sigurnost.
OPIS PROIZVODA
- Upravljačka ploča
- Kružni grijač (ne vidi se)

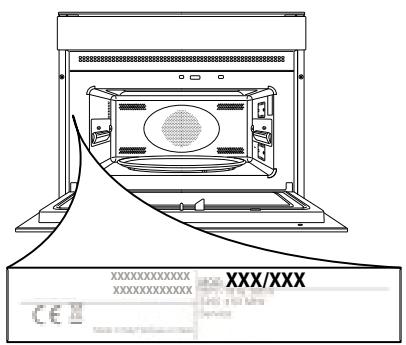

- Identifikacijska pločica (ne skidati)
- Vrata
- Gornji grijač/roštilj
- Svjetlo
- Okretni tanjur

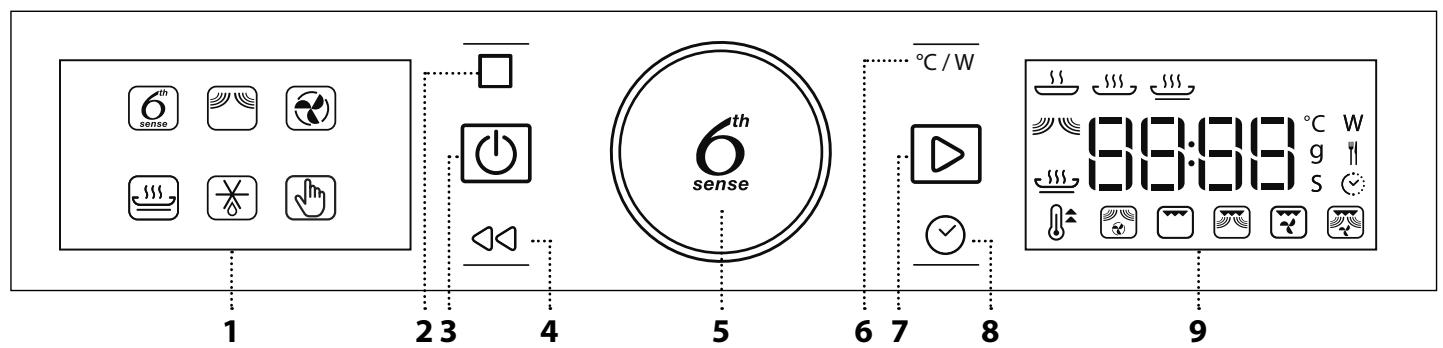

UPRAVLJAČKA PLOČA
1. LIJEVI ZASLON
2.PAUZA
Za pauziranje ciklusa kuhanja
3. UKLJUČIVANJE/ ISKLJUČIVANJE
Za uključivanje i isključivanje pećnice ili zaustavljanje uključene funkcije u bilo koje vrijeme.
4. NATRAG
Za povratak na prethodni zaslon.
5. OKRETNI GUMB /GUMB 6 th SENSE
Okrenite ga za kretanje kroz funkcije i namještanje parametara kuhanja. Pritisnite Ⓐ za odabir, postavljanje, pristup ili potvrdu funkcija ili parametara i eventualno pokretanje programa kuhanja.
6. SNAGA
Za namještanje temperature, razine roštilja ili snage mikrovalova.
7. POKRETANJE
Za pokretanje funkcija i potvrdu postavki
8. VRIJEME
Za postavljanje vremena kao i za postavljanje ili namještanje vremena kuhanja.
9. DESNI ZASLON
DODATNI PRIBOR
OKRETNI TANJUR
Postavljen na nosač okretni tanjur može se upotrebljavati u svim načinima kuhanja. Okretni se tanjur uvijek mora upotrebljavati kao postolje za sve ostale spremnike ili pribor, osim pečenje.
za pravokutni lim za
NOSAČ OKRETNOG TANJURA
Nosač upotrebljavajte samo za okretni tanjur. Na nosač ne postavljajte ostali pribor.
CRISP TANJUR
Upotrebljava se samo s namijenjenom funkcijom. Crisp tanjur uvijek se mora postaviti u središte okretnog tanjura i može se zagrijati kada je prazan koristeći posebnu, tome
namijenjenu, funkciju. Namirnice stavite izravno na Crisp tanjur.
RUČICA CRISP TANJURA
Korisna prilikom vađenja vrućeg Crisp tanjura iz pećnice.
ŽIČANA POLICA
To omogućuje postavljanje jela bliže roštilju za savršeno zapečena jela. Rešetku postavite na okretni tanjur pazeći da ne dolazi u doticaj s drugim površinama.
PRAVOKUTNI LIM ZA PEČENJE
Lim za pečenje upotrebljavajte samo s funkcijama koje omogućuju konvekcijsko pečenje; nikada se ne smije upotrebljavati u kombinaciji s mikro valovima. Lim umetnite vodoravno tako da
je oslonjen na stalak u odjeljku za kuhanje.
Napominjemo: Ne morate vaditi okretni tanjur i njegov nosač kada upotrebljavate pravokutni lim za pečenje.
Broj komada i vrsta dodatnog pribora može varirati, ovisno o kupljenom modelu. Dodatni pribor koji se ne isporučuje kupuje se odvojeno u postprodajnom servisu.
Na tržištu je raspoloživ brojni pribor. Prije kupovine provjerite jesu li prikladni za upotrebu u mikrovalnim pećnicama i otporni na temperature pećnice.
Metalni spremnici za jelo ili piće nikada se ne smiju upotrebljavati prilikom kuhanja u mikrovalnoj pećnici.
Uvijek provjerite da jelo i pribor ne dolaze u doticaj s unutarnjim stjenakama pećnice.
Uvijek osigurajte da se okretni tanjur slobodno okreće prije aktiviranja pećnice. Pazite da okretni tanjur ne sklizne s ležišta prilikom umetanja ili vađenja drugog pribora.
FUNKCIJE 6 th SENSE
Pomoću funkcija 6 th Sense samo odaberite vrstu i težinu ili količinu namirnica za postizanje najboljih rezultata.
Pećnica će automatski izračunati optimalne postavke i mijenjati ih tijekom pečenja.
Ukupno vrijeme ne uključuje faze grijanja.
ZAGRIJAVANJE 6 th SENSE
Za zagrijavanje gotove hrane koja je bila zamrznuta ili na sobnoj temperaturi. Pećnica automatski izračunava postavke za postizanje najboljih mogućih rezultata u najkraćem vremenu. Stavite namirnice u zdjelu ili na tanjur, prikladne za mikrovalove i otporne na toplinu.
| KATEGORIJA | JELO | TEŽINA |
| GLAVNI OBROK | 250 - 500 g |
| ZAMRZNUTA PORCIJA | 250 - 500 g |
| SMRZNUTE LAZANJE | 250 - 500 g |
| JUHE | 200 - 800 g |
| NAPITCI | 1 - 5 dl |
KUHANJE 6 th SENSE
Za brzu pripremu jela i dobivanje optimalnih rezultata. Upotrebljavajte spremnik otporan na toplinu prikladan za upotrebu u mikrovalnoj pećnici.
| KATEGORIJA | JELO | TEŽINA |
| PEČENI KRUMPIRI(Okrenite kada se to zatraži) | 200 g - 1 kg |
| SVJEŽE POVRĆE(Narežite na komade jednake veličine i dodajte 2 do 4 žlice vode. Poklopite) | 200 - 800 g |
| ZAMRZNUTO POVRĆE(Okrenite kada se to zatraži. Poklopite) | 200 - 800 g |
| KONZERVIRANO POVRĆE | 200 - 600 g |
| KOKICE | 100 g |
6 th SENSE CRISP
Za brzo zagrijavanje i kuhanje zamrznute hrane, stvaranje zlaćane, hrskave korice. Za ovu funkciju upotrebljavajte isključivo s isporučenim Crisp tanjurom. Okrenite namirnice kada se to zatraži.
| KATEGORIJA | JELO | TEŽINA |
| POMFRIT(prije pečenja raširite ih u jednom sloju i posolite) | 200 - 600 g |
| PIZZA, TANKA KORA | 200 - 500 g |
| PIZZA, DEBELA KORA | 300 - 800 g |
| PILEĆA KRILCA, KOMADI PILETINE(uljem lagano podmažite tanjur) | 200 - 600 g |
| RIBLJI ŠTAPIĆI(Crisp tanjur treba unaprijed zagrijati) | 200 - 600 g |
Potreban pribor: Crisp tanjur, ručica Crisp tanjura
MIKROVALOVI
Za brzo kuhanje ili zagrijavanje jela ili
napitaka.
| SNAGA | PREPORUČUJE SE ZA |
| 900 W | Brzo zagrijavanje napitaka ili drugih jela s visokim udjelom vode |
| 750 W | Kuhanje povrća |
| 650 W | Kuhanje mesa i ribe |
| 500 W | Kuhanje mesnih umaka ili umaka koji sadrže sir ili jaje. Završavanje mesnih pita ili zapečene tjestenine |
| 350 W | Sporo, lagano kuhanje. Savršeno za otapanje maslaca ili čokolade |
| 160 W | Odleđivanje zamrznutih jela ili omekšavanje maslaca i sira |
| 90 W | Omekšavanje sladoleda |
TERMO VENTILACIJA
Za kuhanje jela na način kojim se postižu rezultati slični kao kod upotrebe klasične pećnice. Lim za pečenje ili drugo posuđe prikladno za pećnicu može se upotrebljavati za pripremu određenih namirnica.
Preporučeni pribor: pravokutni lim za pečenje, žičana rešetka
CRISP
Za savršeno zapečena jela, s gornje i donje se jela. Ova se funkcija mora upotrebljavati s posebnim Crisp tanjurom.
Potreban pribor: Crisp tanjur, ručka Crisp tanjura
JET DEFROST
Za brzo odmrzavanje različitih vrsta jela
navodeći njihovu težinu. Namirnice treba postaviti izravno na okretni tanjur. Okrenite namirnice kada se to zatraži.
| KATEGORIJA | JELO | TEŽINA |
| MESO(mljeveno meso, kotleti, odresci, pečenke) | 100 g - 2 kg |
| PERAD(cijelo pile, komadi, fileti) | 100 g - 2,5 kg |
| RIBA(cijela, odresci, fileti) | 100 g - 2 kg |
| POVRČE(miješano povrće, grašak, brokula itd.) | 100 g - 2 kg |
| KRUH(štruce, žemlje, peciva) | 100 g - 1 kg |
FUNKCIJE KOJE SE RUČNO ODABIRU
BRZO ZAGRIJAVANJE
Za brzo zagrijavanje pećnice prije ciklusa
pečenja. Pričekajte da funkcija završi prije stavljanja hrane u pećnicu.
TERMO VENTILACIJA + MIKROVALOVI
Za brzo pripremanje jela u pećnici.
Potreban pribor: žičana polica
ROŠTILJ
Za stvaranje korice, roštiljanje i gratinirana
jela. Preporučujemo okretanje jela prilikom pečenja.
Za najbolje rezultate roštilj zagrijavajte 3 - 5 minuta.
Potreban pribor: žičana polica
ROŠTILJ + MIKROVALOVI
Za brzo kuhanje i gratiniranje jela uz
kombinaciju funkcija mikrovalova i roštilja.
Potreban pribor: žičana polica
TURBO ROŠTILJ
Za savršene rezultate uz kombinaciju funkcija
roštilja i konvekcijskog pečenja. Preporučujemo okretanje jela prilikom pečenja.
Potreban pribor: žičana polica
TURBO ROŠTILJ + MIKROVALOVI
Za brzo kuhanje i stvaranje zapečene korice
jela uz kombinaciju funkcija mikrovalova, roštilja i konvekcijske pećnice.
Potreban pribor: žičana polica
PRVA UPOTREBA
. POSTAVLJANJE VREMENA
Morat ćete postaviti vrijeme kada prvi put uključujete pećnicu.
Dvije znamenke sata započet će treperiti: Okrenite gumb za postavljanje sata i pritisnite 🌐 za potvrdu.
Dvije znamenke minuta započet će treperiti. Okrenite gumb za postavljanje minuta i pritisnite ⚙ za potvrdu.
Napominjemo: Za naknadnu promjenu vremena pritisnite i držite pritisnutim ☺ najmanje jednu sekundu sok je pećnica isključena i ponovite gore navedene korake.
Vrijeme ćete možda trebati ponovno namjestiti nakon duljih nestanaka struje.
SVAKODNEVNA UPORABA
1. ODABERITE FUNKCIJU
Kada je pećnica isključena, na zaslonu se prikazuje samo vrijeme. Pritisnite i držite ☐ za uključivanje pećnice. Okrenite gumb za prikaz glavnih dostupnih funkcija na zaslonu s lijeve strane. Odaberite jednu i pritisnite ☐.
Za odabir podfunkcije (kada je dostupna) odaberite glavne funkcije i zatim za potvrdu pritisnite ⚙ i idite na zbornik funkcije.
Okrenite gumb kako biste odabrali među dostupnim podfunkcijama na zaslonu s desne strane i zatim pritisnite ⚙ za potvrdu.
2. POSTAVLJANJE FUNKCIJE
. AUTOMATSKE FUNKCIJE/ODMRZAVANJE JET DEFROST
KATEGORIJA JELA
Nakon odabira jedne od automatskih funkcija trebat ćete odabrati kategoriju jela koje pripremate.
Kada ikona 🌐 treperi okrenite gumb za odabir potrebne kategorije i zatim pritisnite ⚙ za potvrdu.
TEŽINA
Za postizanje najboljih rezultata za automatske funkcije (i Jet Defrost) trebate unijeti težinu namirnica birajući među zadanim postavkama: pećnica će izračunati idealno vrijeme trajanja funkcije koja se pokreće za svaku kategoriju jela.
Kada se zadana postavka pojavi na zaslonu i treperi ikona 9, okrenite gumb za postavljanje težine i zatim pritisnite za potvrdu.
. FUNKCIJE KOJE SE RUČNO ODABIRU
Nakon odabira željene funkcije možete promijeniti njezine postavke.
Na zaslonu će se prikazati postavke koje možete redom mijenjati.
SNAGA MIKROVALOVA/TEMPERATURA
Kada ikona W treperi na zaslonu, okrenite gumb za podešavanje postavke snage i zatim pritisnite 📄 za potvrdu i nastavite s izmjenom postavki koje slijede (ako je moguće).
Napominjemo: Nakon uključivanja funkcije snaga se može promijeniti tako da se pritisne * C/W za pristup izborniku postavki pa zatim tako da se okrene gumb za promjenu postavke.
SNAGA ROŠTILJA
Postoje tri određene razine snage za roštiljanje: 1- (niska), 2- (srednja), 3- (visoka). Zadana vrijednost prikazuje se između dva trepereća simbola „- -“.
Okrenite gumb na željenu razinu roštilja i pritisnite ⚙ za potvrdu.
TRAJANJE
Kada ikona 📍 treperi na zaslonu, okrenite gumb za odabir potrebnog trajanja kuhanja i zatim pritisnite ⚙ za potvrdu.
Ne morate postavljati vrijeme kuhanja ako želite ručno upravljati kuhanjem: Pritisnite ▶ za potvrdu i pokretanje funkcije.
Napomena: Tijekom kuhanja vrijeme kuhanja možete namjestiti okretanjem gumba; svakim pritiskom na ▶ vrijeme kuhanja produljuje se za 30 sekundi.
BRZO ZAGRIJAVANJE
Odaberite funkciju pa upotrijebite gumba za postavljanje ciljane temperature koju trebate i pritisnite ▶ za potvrdu i pokretanje funkcije.
Kada pećnica dostigne ciljanu temperaturu, oglasava se zvučni signal.
Napominjemo: Preporučujemo da namirnice ne stavljate u pećnicu prije dovršetka ove funkcije.
3. UKLJUČITE FUNKCIJU
Nakon primjene svih potrebnih postavki pritisnite ▶ za uključivanje funkcije.
Svakim ponovnim pritiskom gumba ▶ vrijeme kuhanja povećava se za dodatni 30 sekundi.
Napominjemo: U bilo kojem trenutku možete pritisnuti ☐ za pauziranje trenutačno uključene funkcije.
.JET START
Kada je pećnica isključena, možete pritisnuti ☑ za pokretanje kuhanja s funkcijom mikrovalova pune snage (900 W) u trajanju od 30 sekundi.
. SIGURNOSNI UREĐAJ
Ta se funkcija automatski uključuje kako bi se spriječilo slučajno uključivanje pećnice.
Otvorite i zatvorite vrata pa zatim pritisnite ▶ za pokretanje funkcije.
4. PAUZA
Za pauziranje uključene funkcije, na primjer za miješanje ili okretanje jela, samo otvorite vrata.
Za ponovno pokretanje zatvorite vrata i pritisnite ▶.
AUTOMATSKI PRIVREMENI PREKID
(PROMIJEŠAJTE ILI OKRENITE HRANU)
Neke se automatske funkcije nakratko prekidaju kako biste mogli okrenuti ili promiješati jelo.
Kada pećnica pauzira pečenje, otvorite vrata i obavite radnju koja se od vas traži prije no što ponovno zatvorite vrata i pritisnete ▶ za nastavak kuhanja.
5. KRAJ VREMENA KUHANJA
Oglasit će se zvučni signal i na zaslonu će se označiti da je pečenje završeno.
Za produžavanje vremena kuhanja bez promjene postavki okrenite gumb za postavljanje novog vremena kuhanja i pritisnite ▶.
. HLAĐENJE
Kada funkcija s vrućim zrakom završi, uređaj može obaviti postupak hlađenja.
Na zaslonu se prikazuje „Cool On“ (hlađenje u tijeku).
Nakon tog postupka pećnica se automatski isključuje.
Napominjemo: postupak hlađenja može se prekinuti otvaranjem vrata i eventualno će se ponovno pokrenuti nakon zatvaranja, ako je potrebno.
. ZAKLJUČAVANJE TIPKI
Za zaključavanje tipki pritisnite i držite pritisnutim gumb na najmanje 5 sekundi.
Isto ponovite za otključavanje tipki.
Napominjemo: Zaključavanje tipki može se uključiti i tijekom kuhanja.
Iz sigurnosnih razloga u bio kojem trenutku može se isključiti tako da se pritisne i drži pritisnut gumb ⏻.
TABLICA KUHANJA
| JELO | FUNKCIJA | ZAGRIJAVANJE | TEMP. (°C) | SNAGA (W) | TRAJANJE | DODATNI PRIBOR |
| Kolači od dizanog tijesta |  | - | 160 - 180 | - | 30 - 60 | |
| [YZXG] | - | 160 - 180 | 90 | 25 - 50 | |
| Nadjevene pite (sirnica, savijača od jabuka, pita od jabuka) | [HTXG] | Da | 160 - 190 | - | 35 - 70 | |
| Kolačići | [BACW] | Da | 170 - 180 | - | 10 - 20 | |
| Poljupci | [WZAA] | Da | 100 - 120 | - | 40 - 50 | |
| Krušćići | [BSY5] | Da | 210 - 220 | - | 10 - 12 | |
| Štruca kruha | [TOHO] | Da | 180 - 200 | - | 30 - 35 | |
| Pizza / Pita |  | Da | 190 - 220 | - | 20 - 40 | |
| Pizza (0,4 - 0,5 kg) |  | - | - | - | 14 - 16 | |
| Sočne pite (pita od povrća, quiche Lorraine) |  | Da | 180 - 190 | - | 40 - 55 | |
| Quiche Lorraine (1 - 1,2 kg) | [WWV] | - | - | - | 18 - 20 | |
| Lasagne / Zapečena tjestenina | [HCZO] | | - | 350 - 500 | 15 - 40 | |
| Pečena janjetina/teletina/govedina (1,3 - 1,5 kg) | [YSB] | - | 170 - 180 | - | 70 - 80* | |
 | - | 160 - 180 | 160 | 50 - 70* | |
| Pečena govedina - srednje pečena (1,3 - 1,5 kg) |  | - | 170 - 180 | - | 40 - 60* | |
| Pečeno pile/kunić/patka (cijelo 1 - 1,2 kg) | [YSK] | - | 210 - 220 | - | 50 - 70* | |
| [YTTS] | - | 210 - 220 | 350 | 45 - 60* | |
| Pile/kunić/patka (fileti/komadi 0,4 - 1 kg) | [ZTTR] | - | - | 350 - 500 | 20 - 40* | |
| [11] | - | - | - | 12 - 18 | |
| Pečena riba (cijela) | [3XOO] | - | - | 160 - 350 | 20 - 40 | |
| Riblji fileti/komadi | [WOXB] | Da | - | - | 15 - 30* | |
| Nadjeveno povrće (rajčice, tikvice, patlidžani...) | [46OH] | - | - | 500 - 650 | 25 - 50 | |
| Tost |  | - | - | - | 3 - 6 | |
| Kobasice/ražnjići/rebarca/pljeskavice |  | - | - | - | 20 - 40* | |
| [4484] | - | - | - | 6 - 16 | |
| Kobasice/hamburgeri (0,2 - 1 kg) | [WTTS] | Da** | - | 350 - 500 | 20 - 40* | |
| Pečeni krumpiri | [ATDC] | - | - | - | 10 - 20 | |
| Pekarski krumpir (0,3 - 0,8 kg) | [KWKH] | - | - | 160 - 350 | 15 - 25 | |
| Pečeno voće | [2027] | - | - | - | 15 - 25 | |
| Zapečeno povrće | [11] | Da** | - | - | 8 - 18 | |
* Okrenite hranu na polovici pečenja.
** Crisp tanjur zagrijavajte 3 - 5 minuta.
| FUNKCIJE | Crisp | Prisilna ventilacija | Termo ventilacija + Mikrovalovi | Roštilj | Roštilj + mikrovalovi |
| DODATNI PRIBOR | Ploča otporna na toplinu/ spremnik prikladan za upotrebu u mikrovalnoj pećnici | Žičana polica | Pravokutni lim za pečenje | Tanjur Crisp | |
Provjerite je li se uređaj ohladio prije obavljanja zahvata održavanja ili čišćenja.
Nemojte koristite uređaje za čišćenje parim.
Ne upotrebljavajte čeličnu vunu, abrazivne žice ili abrazivna/korozivna sredstva za čišćenje jer bi to moglo oštetiti površinu uređaja.
UNUTARNJE I VANJSKE POVRŠINE
- Očistite površine vlažnom krpom od mikrovlakana. Ako su jako prljave, dodajte vodi nekoliko kapi pH neutralnog deterdženta. Na kraju obrišite suhom krpom.
- Staklo vrata čistite odgovarajućim tekućim deterdžentom.
- U redovitim intervalima ili u slučaju prskanja, izvadite okretni tanjur i nosač kako biste očistili dno pećnice i uklonili sve ostatke hrane.
- Roštilj ne treba čistiti jer visoka temperatura sagorijeva prljavštinu. Tu funkciju redovito upotrebljavajte.
DODATNI PRIBOR
Sav pribor može se prati u perilici posuđa osim Crisp tanjura.
Crisp tanjur treba prati vodom i blagim deterdžentom. Tvrdokornu prljavštinu lagano istrljajte krpom. Uvijek ostavite Crisp tanjur da se ohladi prije čišćenja.
RJEŠAVANJE PROBLEMA
| Problem | Mogući uzrok | Rješenje |
| Pećnica ne radi. | Nestalo je struje.Došlo je do isključenja iz mreže. | Provjerite ima li struje u mreži i je li pećnica ukopčana u struju. Isključite i ponovno uključite pećnicu kako biste provjerili javlja li se kvar i dalje. |
| Pećnica stvara zvukove čak i kada je isključena. | Uključen ventilator za hlađenje. | Otvorite vrata ili zadržite ☑. |
| Na zaslonu se prikazuje slovo „F“ iza kojeg slijedi broj. | Softverska pogreška. | Obratite se najbližem postprodajnom servisnom centru i navedite broj koji se nalazi iza slova „F“. |
OBRAZAC PROIZVODA
www Obrazac proizvoda s podacima o potrošnji energije može se preuzeti na web-mjestu tvrtke docs. whirlpool.eu
NAČIN DOBIVANJA VODIČA ZA UPOTREBU I ODRŽAVANJE
www Vodič za upotrebu i održavanje preuzmite s našeg web-mjesta docs. whirlpool.eu (možete upotrijebiti ovaj QR kod) navodeći prodajnu šifru proizvoda.
Ili kontaktirajte naš postprodajni servis za korisnike
KONTAKTIRANJE NAŠEG PROSTPRODAJNOG SERVISA
Podatke za kontakt možete pronaći u priručniku jamstva. Kada se obraćate našem postprodajnom servisu za korisnike navedite kodove navedene na identifikacijskoj pločici proizvoda.
400011091758
Tiskano u Italiji
