Brzi koraci

1. Podešavanje vašeg projektora Vidi "Podešavanje" na str. 13.

1. Spajanje s drugim uređajima. Vidi "Spajanje" na str. 17.

1. Priprema daljinskog upravljača Vidi "Daljinski upravljač" na str. 10.

1. Početak projekcije Vidi "Uključivanje/isključivanje projektora" na str. 18.

1. Podešavanje slike Vidi "Kretanje kroz izbornik" na str. 27.

Važne sigurnosne napomene....2

Priprema

Mjere opreza glede sigurnosti .... 5 UPOZORENJA....5 MJERE OPREZA....7

Prije uporabe....8 Oprema....8 Mjere opreza pri transportu....8 Mjere opreza pri instaliranju....8 Mjere opreza pri uporabi....9

O vašem projektoru .... 10 Daljinski upravljač.... 10 Projektor .... 11

Početak rada

Podešavanje....13 Veličina prikaza i udaljenost projekcije....13 Način projekcije....14 Podešavanje prednjih nožica i kut nagiba....14 Pomak objektiva i pozicioniranje....15

Spajanje....17 Prije spajanja projektora....17 Spajanje s COMPONENT/VIDEO/S-VIDEO ....17 Spajanje s HDMI/PC/SCART ....17

Osnovne radnje

Uključivanje/isključivanje projektora ... 18 Strujni kabel....18 POWER indikator....18 Uključivanje projektora....19 Isključivanje projektora....19

Čišćenje i zamjena....40

Kada zamijeniti žarulju 41

Zamjena žarulje 41

Rješavanje problema.... 43

Dodatak

Tehničke informacije 44

Serijski priključak 45

Ako primijetite dim, smrad ili neobičan miris koji dolazi iz projektora, isključite napajanje i izvucite mrežni kabel iz utičnice.

• U takvim slučajevima nemojte nastaviti koristiti projektor jer može doći do požara ili strujnog udara.
• Provjerite je li dim prestao izlaziti iz uređaja, te se zatim obratite ovlaštenom servisu radi popravka.
• Nemojte sami pokušavati popraviti projektor jer to može biti opasno.

Nemojte postavljati projektor na mjesto koje nije dovoljno čvrsto da bi moglo izdržati punu težinu projektora.

- Ukoliko mjesto postavljanja nije dovoljno čvrsto, projektor može pasti ili se nagnuti te može doći do ozbiljnih povreda ili štete.

Posao postavljanja (kao što je postavljanje na strop) smije izvršavati samo kvalificirano tehničko osoblje.

• Ako instaliranje nije propisno izvršeno, postoji opasnost od ozljeda ili strujnog udara.
• Koristite isključivo propisani stropni nosač.

Ako u unutrašnjost projektora uđu strani predmeti ili voda, ako projektor padne ili se razbije njegovo kućište, isključite napajanje i izvucite mrežni kabel iz utičnice.

• Nastavljanje uporabe projektora u ovakvome stanju može dovesti do požara ili strujnog udara.
• Za popravke obratite se ovlaštenom servisu.

- Ako je mrežno napajanje preopterećeno (na primjer, zbog uporabe previše adaptera), može doći do pregrijavanja što može prouzročiti požar.

Nemojte skidati poklopac niti ga na bilo koji način mijenjati.

• Visoki naponi mogu prouzročiti požar ili strujni udar.
• Za svaki pregled, podešavanje ili popravak, obratite se ovlaštenom serviseru.

Redovito čistite utikač na mrežnom kabelu kako se na njemu ne bi nakupila nečistoća.

• Ukoliko se na mrežnom kabelu nakupi nečistoće, stvara se vlaga koja može oštetiti izolaciju zbog čega može doći do požara. Izvucite mrežni kabel iz zidne utičnice te ga obrišite sa suhom krpom.
• Ako projektor nećete koristiti dulji vremenski period, izvucite mrežni kabel iz zidne utičnice.

- Može doći do strujnog udara.

Nemojte koristiti projektor u kupaonici ili praonici.

- Može doći do požara ili strujnog udara.

Nemojte izlagati vašu kožu svjetlosnom snopu dok je projektor u uporabi.

- Iz objektiva projektora se emitira jaka svijetlost. Ako stanete direktno u to svijetlo, to može ozljediti i oštetiti vašu kožu.

• Iz objektiva projektora se emitira jaka svijetlost. Ako gledate direktno u to svijetlo, to može ozljediti i oštetiti vaše oči.
• Obratite posebnu pažnju da vaše dijete ne gleda u objektiv. Dodatno, isključite napajanje i isključite strujni kabel kada niste pored projektora.

Nemojte stavljati ruke niti bilo što drugo blizu izlaznih zračnica.

- Iz izlaznih zračnica izlazi ugrijani zrak. Nemojte u blizinu tih otvora primicati ruke, lice ili predmete koji ne mogu podnijeti vrućinu (ostavite najmanje 50cm prostora) jer može doći do oštećenja i opeklina.

Zamjenu žarulje je bolje prepustiti kvalificiranom osoblju.

• Žarulja posjeduje visoki unutranji tlak. Ako se nepravilno postupa, može eskplodirati.
• Žarulja se može lako slomiti ako se pritisne na tvrdi predmet ili ako padne, i može uzrokovati ozljedu ili nepravilni rad.

Kada mijenjate žarulju, ostavite ju da se ohladi najmanje jedan sat prije rukovanja istom.

- Poklopac baterije postaje jako vruć, i dodirivanjem možete uzrokovati opekline.

Prije zamjene žarulje, uvjerite se da je strujni kabel isključen iz strujne utičnice

- U suprotnome, može doći do strujnog udara i /ili štete.

Ne dozvolite djeci ili kućnim ljubimcima da dodiruju daljinski upravljač.

• Isporučeni daljinski upravljač se može upotrijebiti i za upravljanje drugim uređajima poput klima uređaja i elektroničkim uređajima na način da ga se programira. Ako se daljinski upravljač nepravilno koristi, može doći do požara ili ozljeda.
• Daljinski upravljač držite dalje od dohvata djece ili kućnih ljubimaca nakon uporabe.

MJERE OPREZA

Nemojte prekrivati otvore za ulazak zraka i otvore za izlaz zraka.

• Ako to učinite možete uzrokovati pregrijavanje projektora, što može uzrokovati požar ili oštećenje projektora.
• Ne postavljajte projektor u uskim, loše ventiliranim mjestima poput ormara ili polica za knjige.
• Ne postavljajte projektor na krpu ili papire, jer ti materijali mogu biti uvučeni u otvore za ulaz zraka.

Nemojte postavljati projektor u vlažnim ili prašnim prostorima ili na mjestima gdje može doći u kontakt s dimom ili parom.

• Uporaba projektora u takvim uvjetima može dovesti do požara ili električnog udara. Deformiranje plastike može uzrokovati pad projektora koji je postavljen na stropu.

Kada odspajate mrežni kabel, držite za utikač a ne kabel.

- Ako povlačite sam kabel, kabel se može ošetiti što može dovesti do požara, kratkog spoja ili strujnog udara.

Uvijek prije premještanja projektora odspojite sve kabele.

- Premještanje projektora s pričvršćenim kabelima može oštetiti kabele, a to može dovesti do požara ili strujnog udara.

Ako nećete koristiti projektor duže vrijeme, isključite strujni kabel iz utičnice

- Ukoliko se na mrežnom kabelu nakupi nečistoća, stvara se vlaga koja može oštetiti izolaciju zbog čega može doći do požara.

Isključite strujni kabel iz utičnice kao mjeru opreza prije čišćenja.

- Ako to ne učinite, može doći do strujnog udara.

Ako se žarulja slomi, odmah prozračite prostoriju. Ne dodirujte niti prilazite licem blizu slomljenih dijelova.

- Nepridržavanjem ovoga možete uzrokovati udisanje plina koji se oslobodio prilikom razbijanja žarulje a koji sadrži približno istu količinu žive kao i floroscentne žarulje, a slomljeni dijelovi vas mogu ozljediti.

Provjerite da li je sljedeća oprema isporučna uz projektor.

Daljinski upravljač (EUR7914Z40 × 1)

- Ne držite projektor za podešavajuće nožice ili za gornji poklopac kako bi ga premjestili, jer to može oštetiti projektor.

Izbjegavajte postavljanje na mjestima koja su izložena vibracijama i udarcima.

- Mogu se oštetiti unutarnji dijelovi, što može uzrokovati kvar ili nepravilni rad.

Izbjegavajte postavljati projektor na mjesta na kojima se naglo mijenja temeperatura, kao blizu klima uređaja

- Može se skratiti životni vijek žarulje ili se projektor može isključiti. Pogledajte "TEMP indikator" na str. 39.

Ne postavljajte projektor blizu visokonaponskih vodova ili blizu motora

- Projektor može biti izložen elektromagnetskom zračenju.

Ako pričvršćujete projektor za strop, potražite osposobljenu osobu koja će obaviti taj posao.

- Morat ćete kupiti poseban komplet za instaliranje na strop (model br. ET-PKX100, ET-PKE1000S). Nadalje, sav posao oko instaliranja treba izvršiti osposobljen tehničar.

Ako koristite ovaj projektor na velikim visinama (iznad 1 400m), postavite ALTITUDE na HIGH. Pogledajte "ALTITUDE" na str. 38.

- Ne pridržavanjem ovoga možete uzrokovati grešku u radu ili skratiti životni vijek žarulje ili drugih komponenti.

Mjere opreza pri uporabi

Kako biste postigli najbolju kvalitetu slike

- Navucite zavjese ili rolete preko svih prozora i ugasite sva svijetla u blizini zaslona kako bi spriječili vanjsko svijetlo ili svijetlo žarulja u prostoriji da osvijetljava zaslon.

- Ne nanosite bilo kakve supstance koje uzrokovati promjenu boje na zaslonu, i ne dopusite da se zaslon zaprlja ili ošteti.

Žarulja

- Žarulja će se trebati i ranije zamjeniti zbog različitih uvjeta kao što su karakteristike žarulje, uvjeti uporabe i okruženje u kojem je postavljen, posebno kada se projektor koristi bez prestanka duže od 10 sati ili kada se projektor često uključuje i isključuje.

Panel s tekućim kristalima

- Nemojte dugo projicirati istu sliku, jer to može ostati kao "sjena" na panelu s tekućim kristalima. - Panel s tekućim kristalima projektora je napravljen visoko preciznom tehnologijom kako bi omogućio sitne detalje slike. Povremeno, nekoliko se piksela na zaslonu mogu pojaviti kao plave, zelene ili crvene točke. Obratite pažnju da se to ne odnosi na performanse vašeg LCD-a.

O vašem projektoru

Daljinski upravljač

• Ne prekrivajte otvore za ventilaciju i ne stavljajte ništa na udaljenosti 50cm od projektora jer to može uzrokovati štetu ili ozljedu.
• Ovaj projektor se smije koristiti samo s priloženim strujnim kablom kako bi se osigurale optimalne radne odlike i izbjeglo oštećenje projektora.
• Ne otvarajte gornji poklopac osim za zamjenu žarulje.

12- HRVATSKI

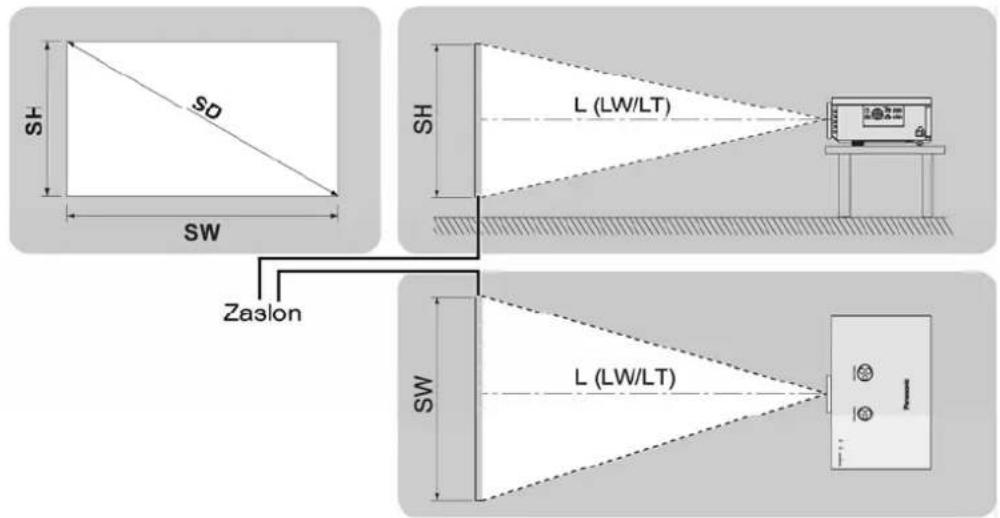

Možete podesiti veličinu projekcije s 2.0 power zoom objektivom. Izračunajte i definirajte udaljenost projekcije kako slijedi.

* Sve mjere u gornjoj tablici su približne i mogu se malo razlikovati od stvarnih mjera.

■ Način izračuna dimenzije zaslona

Iz dijagonale zaslona možete točnije izračunati dimenzije zaslona.

$$ \mathrm{SW} = \mathrm{SD} \times 0. 8 7 2 \quad \mathrm{SH} = \mathrm{SD} \times 0. 4 9 0 $$

$$ \mathrm{LW} = 1. 1 8 9 \times \mathrm{SD} - 0. 0 4 \quad \mathrm{LT} = 2. 3 7 8 \times \mathrm{SD} - 0. 0 5 $$

Jednica: m

* Gornji rezultati su približni i mogu se malo razlikovati od stvarnih mjera.

NAPOMENA:

• Nemojte koristiti projektor u horizontalno nagnutom položaju jer to može uzrokovati kvar projektora.
• Uvjerite se da je površina objektiva paralelna sa zaslonom. Tijelo projektora možete vertikalno nagnuti približno ± 30°. Preveliki nagib može rezultirati skraćivanjem životnog vijeka komponenata.
• Za najbolju kvalitetu projicirane slike, postavite zaslon na mjesto gdje sunčevo svijetlo ili svijetlo žarulja ne pada direktno na zaslon. Spustite rolete ili navucite zavjese da spriječite svijetlo.

■ Postavljanje na stol/pod i projiciranje od naprijed

■ Postavljanje na strop i projiciranje od naprijed

■ Postavljanje na strop i projiciranje od straga

Ako projektor nije postavljen točno ispred središta zaslona, možete podesiti položaj projicirane slike okrečući kotačić za pomak unutar granica pomaka objektiva.

Podešavanje kotačića za pomak objektiva

• Horizontalni pomak

Možete postaviti projektor na mjesto gdje je objektiv do 40% horizontalno izvan središta zaslona i zatim podesiti položaj slike kotačićem za pomak objektiva - Horizontalno.

Do oko 40% projekcije Do oko 40% projekcije Zaslon

Okretanjem u smjeru kazaljke na satu: Pomak u desno na zaslonu

Okretanjem u smjeru obrnutom od kazaljke na satu: Pomak u lijevo na zaslonu

- Vertikalni pomak

Možete postaviti projektor na mjesto gdje je objektiv 100 63% vertikalno izvan središta zaslona i zatim podesiti položaj slike kotačićem za pomak objektiva - Vertikalno.

Okretanjem u smjeru kazaljke na satu: Pomak prema dnu zaslona Do oko 100% projekcije Do oko 100% projekcije Zaslon Okretanjem u smjeru obrnutom od kazaljke na satu: Pomak prema vrhu zaslona

Podešavanje

■ Granica postavljanja projektora

Možete odrediti gdje ćete postaviti projektor uzimajući u obzir mogućnosti pomaka objektiva. Pogledajte "Pozicioniranje slike" na str. 20 za mogući položaj.

- Nakon fiksiranja položaja zaslona

Okomica zaslona SH SW H v Položaj Centar objektiva

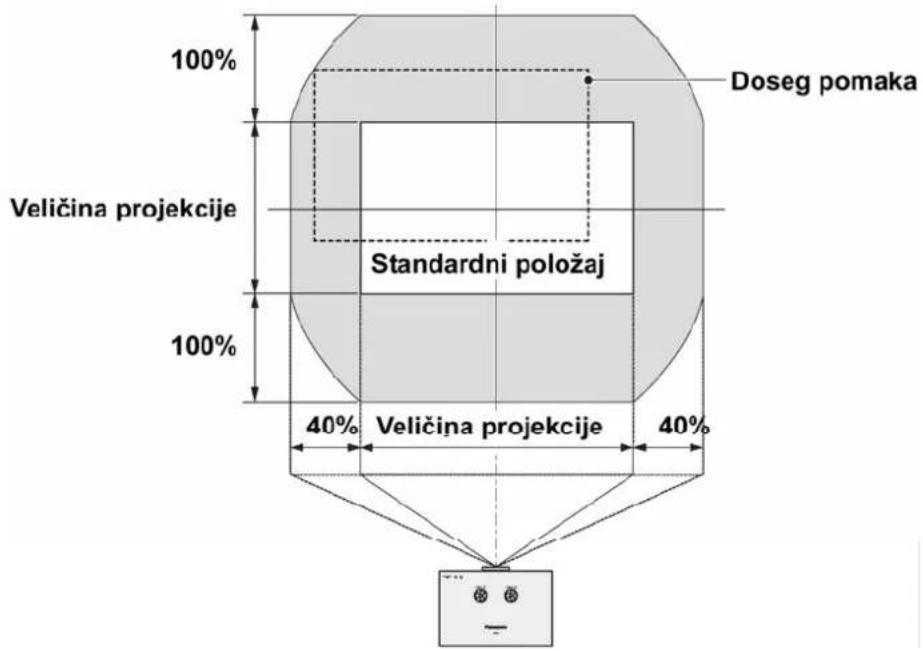

• Granice podešavanja projekcije

Uključivanje/isključivanje projektora

Strujni kabel

Prije spajanja strujnog kabla, uvjerite se da su svi uređaji spojeni i isključeni.

Spajanje

Koristite isključivo strujni kabel isporučen s projektorom.

ADL

1. Pravilno postavite utikač strujnog kabla tako da se poklapa s oblikom AC IN priključka na stražnjoj strani projektora, a zatim ga do kraja gurnite.

2. Spojite strujni kabel u strujnu utičnicu.

Isključivanje

Uvjerite se da je MAIN POWER prekidač isključen.

1. Držite utikač i isključite strujni kabel iz strujne utičnice.

2. Držite utikač i izvucite strujni kabel iz AC IN priključka na stražnjoj strani projektora.

NAPOMENA:

• Nemojte silom djelovati na priključak jer to može oštetiti projektor i/ili strujni kabel.
- Prljavština ili nagomilana prašina oko priključaka može uzrokovati požar ili strujni udar.
• Isključite napajanje kada projektor nije u uporabi.

POWER indikator

POWER indikator STANDBYRED/ONIGREENI LAMP TEMP

Status indikatora Status
Ne svijetli ili treperi		MAIN POWER prekidač je isključen.
CRVENO	Svijetli	MAIN POWER prekidač je uključen i projektor je u stanju čekanja.
ZELENO	Treperi	POWER je uključeno i projektor se sprema za projekciju.
	Svijetli	Projektor je spreman za projekciju.
NARANČASTO	Svijetli	POWER je isključeno i projektor hladi žarulju.
	Treperi	POWER je ponovno uključen dok se hlade žarulje i vraća se u stanje za projekciju. Povratak može trajati neko vrijeme.

NAPOMENA:

• Dok projektor hladi žarulju, nemojte isključivati MAIN POWER prekidač ili strujni kabel.
• Potrošnja energije u standby načinu rada je 0.08W.

Uključivanje projektora

Power indikator (1) MAIN POWER OFF ON (2) (3) POWER INPUT SELECT - FOCUS + MENU RETURN - ZOOM + PROYECTOR SYSTEM ALTR VOL SHOP - SLOWSHACK

1. Uključite MAIN POWER prekidač.

• Power indikator svijetli crveno.

1. Uklonite poklopac objektiva s objektiva.

2. Pritisnite tipku POWER.

- Power indikator svijetli zeleno nakon što trenutak treperi. Za zaslonu se prikazuje STARTUP LOGO. Vidi "STARTUP LOGO" na stranici 37.

NAPOMENA:

• Prilikom uključivanja može se čuti piskutavi zvuk, ali to je normalno i ne odnosi se na radne odlike projektora.
• Nemojte zalijepiti (ili zataknuti) ništa na poklopac objektiva što može uzrokovati opekline, požar ili oštećenje projektora.

Isključivanje projektora

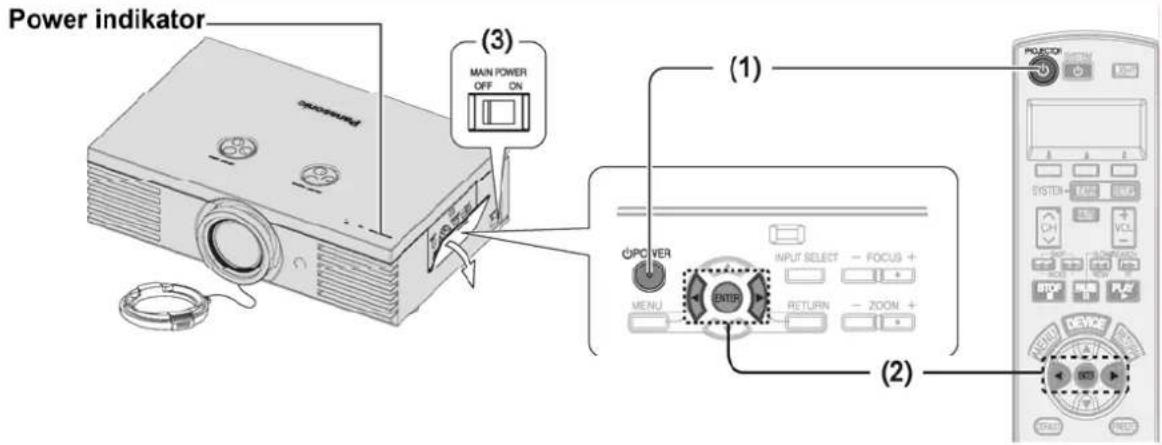

Power indikator (3) MAIN POWER OFF ON (1) OPC VVER INPUT SELECT - FOCUS + MENU ENTER RETURN - ZOOM + (2)

1. Pritisnite tipku POWER.

2. Pojavljuje se zaslon potvrde.

3. Za povratak u projekciju, pritinite ENTER da odaberete CANCEL ili pritisnite MENU/RETURN.

4. Pritisnite ◀ za odabir OK i pritisnite POWER ili ENTER.

- Power indikator svijetli narančasto dok se hladi žarulja, zatim svijetli crveno kada je spreman za isključivanje MAIN POWER prekidača.

1. Isključite MAIN POWER prekidač na stražnjoj strani projektora.

NAPOMENA:

- Pritisnite POWER dva puta ili ga duže držite pritisnutim za promjenu stanja rada (napajanja).

Projiciranje slike

Odabir ulaznog signala

Uporaba daljinskog upravljača

Radni domet

PROJECTOR SYSTEM LIGHT SYSTEM LEARN SETUP MUTE VOL - SKIP SLOWSEARCH INDEX REW FF STOP PNISE PLAY DEVICE RETURN MENU DEFAULT FREEZE INPUT LENS SLEEP ASPECT PIC MODE MEMLOAD MUEFORM PICAUST COLOR M COLDIN MANAGEMENT Panasonic PROJECTOR EUR/7114240

Možete upravljati projektorom s daljinskim upravljačem unutar dometa od 7m.

- Usmjeravanje na projektor

Uvjerite se da je odašiljač daljinskog upravljača usmjeren na prijemnik signala daljinskog upravljača na prednjoj strani projektora i pritisnite željenu tipku za radnju.

- Usmjeravanje na zaslon

Uvjerite se da je odašiljač daljinskog upravljača usmjeren na zaslon i pritisnite željene tipke za upravljanje projektorom. Signal će se odbiti od zaslona. Radni domet može se razlikovati ovisno o materijalu zaslona.

NAPOMENA:

• Daljinski upravljač možda neće raditi pod jakim svijetlom poput fluoroscentnog. Ne dopustite da jaka svjetlost pada na prijemnik signala.
• Ako postoje bilo kakve prepreke između daljinskog upravljača i prijemnika, daljinski upravljač neće pravilno raditi.

Uključivanje svijetla tipki

U tamnoj prostoriji, možete uključiti pozadinsko osvijetljenje tipki za uporabu daljinskog upravljača. Pritisnite tipku u gornjem desnom kutu da upalite pozadinsko svjetlo.

Nakon 30 sekundi neaktivnosti, pozadinsko svijetlo će se ugasiti. Pritisnite bilo koju tipku osim LIGHT da ponovno uključite svijetlo. Za potpuno gašenje pozadinskog svijetla ponovno pritisnite LIGHT.

Resetiranje na tvorničke postavke

Možete resetirati većinu postavki na tvorničke vrijednosti pritiskom tipke DEFAULT na daljinskom upravljaču. Prikažite potrebni pod-izbornik ili stavku izbornika te ponovno pritisnite tipku. Vidi "Glavni izbornik i pod-izbornik" na str. 28.

NAPOMENA:

- Neke stavke izbornika nije moguće resetirati pritiskom na tipku DEFAULT. Ručno podesite svaku stavku izbornika.

Kod projiciranja slike, pritisnite FREEZE za hvatanje projicirane slike i prikazivanje iste na zaslonu kao statične slike. Za izlazak ponovno pritisnite tipku.

NAPOMENA:

- Izlazak iz prikaza zamrznute slike je dostupan pritiskom bilo koje tipke osim tipke LIGHT.

Uporaba daljinskog upravljača

Mijenjanje ulaza

Ručno možete promijeniti ulazni signal pritiskom na INPUT tipku. Pritisnite tipku nekoliko puta ili pritisnite ◀▶ za kruženje kroz načine prikaza kako slijedi. Stvarna projicirana slika će se u trenutku promijeniti.

Grafički vodič će se prikazati u gornjem desnom kutu zaslona i moći ćete provjeriti odabrani ulazni signal koji je označen žutom bojom. Pogledajte "INPUT GUIDE" na str. 37.

COMPONENT IN	Signal s uređaja spojen na COMPONENT IN priključak.
SCART IN	Signal s uređaja spojen na SCART IN priključak
S-VIDEO IN	Signal s uređaja spojen na S-VIDEO IN priključak.
VIDEO IN	Signal s uređaja spojen na VIDEO IN priključak.
HDMI1 INHDMI2 IN	Signal s uređaja spojen na HDMI priključak.
PC IN	Signal s uređaja spojen na PC IN priključak.

NAPOMENA:

• Ako odaberete ulazni signal koji nije priključen, grafički vodič će trepnuti nekoliko puta.
• Pogledajte "Popis kompatibilnih signala" na str. 44.
• Pogledajte "Spajanje" na str. 17.

Mijenjanje formata prikaza

Format prikaza se automatski podešava, ili ga možete ručno promijeniti pritiskom tipke ASPECT. Pritisnite tipku nekoliko puta da kružite kroz različite formate prikaza kako slijedi. Pogledajte "ASPECT" na str. 34.

VIDEO/ S-VIDEO/ COMPONENT (YPBPR)
PC (RGB)
HDMI

NAPOMENA:

• Ako projicirate sliku s neprimjerenim formatomprikaza, slika će biti izobličena ili će neki dijelovi biti odrezani. Odaberite format prikaza koji zadržava namjeru kreatora slike.
• Poredak ASPECT tipova je definiran ne samo načinom priključivanja nego i ulaznim signalma. Pogledajte "Popis kompatibilnih signala" na str. 44.
• Ako sliku zaštićenu autorskim pravom projicirate raširenu ili izobličenu uporabom ASPECT funkcije u komercijalne svrhe na javnom mjestu, poput restorana ili hotela, možete povrijediti autorska prava kreatora što je zaštićeno zakonom.

Podešavanje oblika vala ulaznog signala

Možete nadzirati razinu svjetline i kontrasta ulaznog signala u preporučenom opsegu prikazujući je u prikazu oblika vala. Pogledajte "WAVEFORM MONITOR" na str. 31.

1. Projicirajte signal koji se može podesiti.
2. Pritisnite tipki WAVEFORM za da se prikaže monitor oblika signala.

OFF	Isključen monitor oblika vala.
FULL SCAN	Nadziranje oblika vala svjetline i kontrasta cijele slike.
SINGLE LINE SCAN	Detaljno nadziranje oblika vala svjetline i kontrasta u svakoj horizontalnoj liniji slike. Pritisnite ▲▼ za odabir željene linije.

1. Pritisnite tipku ENTER za odabir željenog načina podešavanja.

1. Pritisnite ▲▼◀▶ za podešavanje prikazanog položaja monitora oblika vala.
2. Podesite oblik vala u svakom izborniku.

Napomena:

• Kada podešavate SINGLE LINE SCAN, položaj oblika vala je ovisan o položaju odabrane linije.
• Kada se prikaže WAVEFORM, onemogućava se podešavanje COLOR MANAGEMENT.

Podešavanje oblika vala

Prvo za liniju podesite vrijednost 0%. Bilo koja razina signala ispod preporučenog dosega će se postaviti na 0%.

- Podešavanje PICTURE izbornika

Pritisnite PIC. ADJUST tipku za prikaz PICTURE izbornika i podesite BRIGHTNESS (-32 do +32) i CONTRAST (-64 do +64) uporabom ◀▶.

BRIGHTNESS	Podesite donju liniju oblika vala na 0% (0/7.5 IRE)
CONTRAST	Podesite gornju liniju oblika vala na 100% (100 IRE).

Uporaba daljinskog upravljača

Podešavanje fokusa i zooma

LENS

Možete podesiti fokus i zoom projicirane slike. Pritisnite tipku LENS

za prikaz LENS control izbornika. Pogledajte "LENS CONTROL izbornik" na str. 36.

1. Pomaknite pokazivač s ▲▼ ◀ i ▶ na željeno mjesto za odabir boje i pritisnite ENTER.

- Boja u centru pokazivača se odabire (uzorkuje) i polje uzorkovanja se prikazuje lijevo od pokazivača. Stavke izbornika se prikazuju na gornjem dijelu zaslona.

CURSOR RETURN SELECT ENTER DEFAULT COLOUR TINE BRIGHTNESS Odabrana boja

1. Odaberite stavku izbornika s ◀ i ▶ za podešavanje razine svake stavke.

- Polje s rezultatom se prikazuje desno od pokazivača i prikazuje podešenu boju.

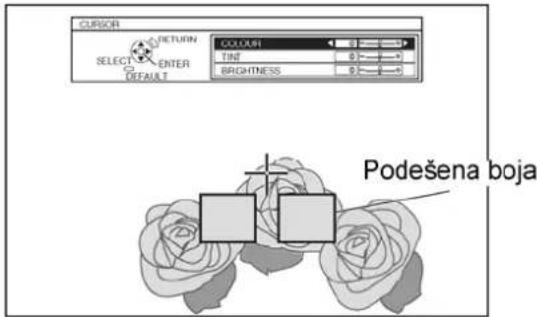

CURSOR RETURN SELECT ENTER DEFAULT COLOR TIME 0 BRIGHTNESS 0 Podešena boja

COLOUR	Podesite jačinu boje.Raspon postavke: -30 do +30
TINT	Podesite ton boje.Raspon postavke: -30 do +30
BRIGHTNESS	Podesite svjetlinu boje.Raspon postavke: -20 do +20

1. Pritisnite ENTER za spremanje podešenih vrijednosti.

2. Na nekoliko sekundi se prikazuje "PROCESSING", a vrijednost se pohranjuje u LOG.

3. Možete pohraniti do 8 zapisa (logova) u LOG za svaku PICTURE MODE postavku.

4. Pritisnite MENU ili RETURN za povratak na prethodni izbornik.

Uporaba daljinskog upravljača

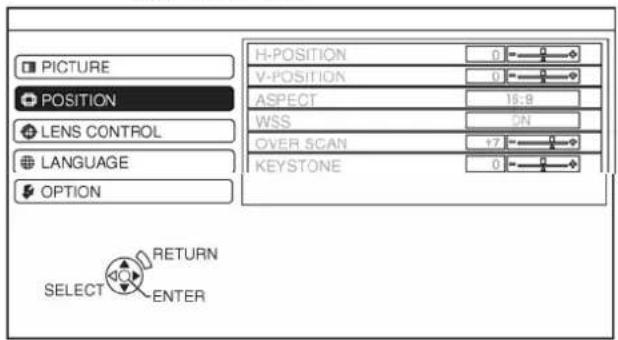

- Uređivanje spremljenih zapisa (logova)

Možete urediti ili izbrisati pohranjene zapise odabranog PICTURE MODE-a.

1. Odaberite LOG i pritisnite ENTER.

1. Pritisnite ▲▼ za kretanje do željene stavke glavnog izbornika i pritisnite ENTER za odabir.

- Odabrana stavka se boji u narančasto a s desne strane se prikazuje pod-izbornik. Pogledajte "Glavni izbornik i pod-izbornik" na str. 28.

1. Pritisnite ▲▼ za kretanje do željene stavke pod-izbornika i pritisnite ◀▶ ili ENTER za podešavanje.

- Pojavljuje se odabrana stavka, a ostale stavke izbornika nestaju sa zaslona.

- Ako je ovo niža razina, pojaviti će se sljedeća razina.

PICTURE POSITION LENS CONTROL LANGUAGE OPTION H-POSITION 0 V-POSITION 0 ASPECT 15.8 WSS ON OVER.SCAN 17 KEYSTONE 0 RETURN SELECT ENTER

1. Pritisnite ◀▶ za podešavanje ili postavljanje odabrane stavke.

2. Za stavke koje koriste skalarni prikaz, trenutna postavka se prikazuje na lijevo od skalarnog prikaza.

3. Možete kružiti kroz opcije stavke pritiskom na ◀▶.

PICTURE POSITION LENS CONTROL ENGLISH OPTION H-POSITION 0 V-POSITION 0 ASPECT 16:9 WSS ON OVER SCAN +7 KEYSTONE 0 RETURN SELECT ENTER DEFAULT

1. Pritisnite MENU ili RETURN za povratak na prethodni izbornik.

- Za nastavak projekcije, pritisnite uzastopno tipku dok izbornik ne nestane.

- O stavkama skalarnog prikaza

Trokutasta oznaka ispod skale označava tvornički postavljenu vrijednost a kvadratić označava trenutnu postavku

Trenutna postavka BRIGHTNESS 0 Početna postavka

- Povratak na prethodni izbornik

Pritisnite MENU ili RETURN za povratak na prethodni izbornik. Pritisnite uzastopno za izlaz iz izbornika i povratak na projekciju.

- Neke tvornički postavljene vrijednosti se mijenjaju ovisno o ulaznom signalu.

TURE

Pogledajte "PICTURE izbornik" na str. 30.

Stavke pod-izbornika	Tvornička postavka	Stavke pod-izbornika	Tvornička postavka
PICTURE MODE NORMAL	DYNAMIC IRIS ON
CONTRAST	0	WAVEFORM MONITOR
BRIGHTNESS	0	ADVANCED MENU
COLOUR	0	MEMORY SAVE
TINT	0	MEMORY LOAD
SHARPNESS	0	SIGNAL MODE^*1
COLOUR TEMPERATURE	0

*1 Samo za PC/COMPONENT/HDMI signale

SITION

Pogledajte "POSITION izbornik" na str. 33.

Stavke pod-izbornika	Tvornička postavka	Stavke pod-izbornika	Tvornička postavka
H - POSITION	0	WSS*1	ON
V – POSITION	0	OVER SCAN	+7
DOT CLOCK*2	0	KEYSTONE	0
CLOCK PHASE*3	0	AUTO SETUP*4
ASPECT	16:9*5	MEMORY LOAD

*1 Samo za VIDEO/S-VIDEO/COMPONENT signale

*2 Samo za PC signal

*3 Samo za COMPONENT/PC signale

*4 Samo za PC signal

*5 AUTO za NTSC signale

NS CONTROL

Pogledajte "LENS CONTROL izbornik" na str. 36.

Stavke pod-izbornika

ZOOM/FOCUS

LANGUAGE

Pritisnite ▲▼ za odabir željenog jezika i pritisnite ENTER.

	1/2
DEUTSCH
FHAÑÇAIS
ESPAÑOL
ITALIANO
PORTUGUÊS
SVENSKA
NORSK
DANSK

Možete podesiti svjetlinu projicirane slike.

Tamnije

Svijetlije

• Granica podešavanja: -32 do +32

COLOUR

Možete podesiti zasićenost boja projicirane slike.

Svijetlije

Tamnije

• Granica podešavanja: -32 do +32
- Kada je spojen PC, ova funkcija je dostupna samo s 1 125 (1 080)/60i, 1 125 (1 080)/50i, 1 125 (1 080)60p i 1 125 (1 080)/50p signalima.

TINT

Možete podesiti prevladavajući ton na projiciranoj slici.

Više crvenkasto

Više zelenkasto

• Granica podešavanja: -32 do +32
- Kada je spojen PC, ova funkcija je dostupna samo s 1 125 (1 080)/60i, 1 125 (1 080)/50i, 1 125 (1 080)60p i 1 125 (1 080)/50p signalima

SHARPNESS

Možete podesiti oštrinu projicirane slike.

Manje oštro

Jače oštro

- Granica podešavanja varira ovisno o odabranom ulaznom signalu

COLOUR TEMPERATURE

Možete podesiti balans bijele boje na projiciranoj slici.

Manje plavkasto

Manje crvenkasto

• Granica podešavanja: -6 do +6

DYNAMIC IRIS

Možete uključiti automatsko podešavanje žarulje i spektra objektiva

• ON: Automatsko podešavanje

Možete podesiti svjetlinu posebno u svakoj RGB boji. Pritisnite ◀▶ za pojačavanje/smanjivanje po 1 točku.

RGB Početna	postavka
BRIGHTNESS R	0
BRIGHTNESS G	0
BRIGHTNESS B	0

• Granica podešavanja: -16 do +16

COLOUR MANAGEMENT

Možete upravljati vašim osobnim definiranim postavkama boja. Pogledajte "Podešavanje osobnog profila boje" na str. 25.

Možete uključiti/isključiti sustav automatskog smanjivanja šuma. Pritisnite ◀▶ za odabir željene postavke.

• ON: Automatsko smanjivanje šuma
• OFF: Nema smanjivanja šuma

NAPOMENA:

- Primjena smanjivanja šuma se odražava na kvalitetu slike.

PICTURE izbornik

MPEG NR

Možete uključiti/isključiti sustav automatskog smanjivanja šuma za slike u MPEG formatu. Sustav minimizira šum kako bi eliminirao iskrivljene rubove, dajući u potpunosti jednoliku sliku. Pritisnite ◀▶ za odabir željene postavke.

• ON: Uključeno
• OFF: Isključeno

NAPOMENA:

Možete uključiti/isključiti automatski sinkronizator slike za prikaz 24 sličice u sekundi. Pritisnite ◀▶ za odabir željene postavke.

• ON: Uključeno
• OFF: Isključeno

NAPOMENA:

• CINEMA REALITY je dostupno samo s interlace signalima.
- Ako je CINEMA REALITY drugačiji od željene postavke slike, odaberite OFF.

TV-SYSTEM

Kada se promijeni video signal, postavke se automatski mijenjaju. Možete ručno promijeniti postavke da pronađete video signal. Pritisnite ◀▶ za kruženje kroz opcije.

MEMORY SAVE

Možete pohraniti do 5 podešenih PICTURE postavke u svakoj od 2 grupe signala.

1. Podesite različite stavke PICTURE izbornika.
2. Odaberite MEMORY SAVE i pritisnite ENTER.
3. Odaberite MEMORY1-5 za spremanje i pritisnite ENTER.
4. Prikazuje se zaslon potvrde.
   • ★: U uporabi
   • ☆: Nije u uporabi

5. Odaberite ALL DELETE za brisanje svih pohranjenih postavki.

6. Odaberite OK i pritisnite ENTER.

- Za odustajanje, odaberite CANCEL i pritisnite ENTER, ili pritisnite tipku RETURN.

VIDEO, S-VIDEO, COMPONENT, HDMI (nije uključen VGA480),1 125 (1 080)/50i, 1 125 (1 080)/60i,1 125 (1 080)50p i1 125 (1 080)/60p signali u PC spoju	MEMORY1-5
VGA480 u HDMI spoju, PC ne sadrži 1 125 (1 080)/50i,1 125 (1 080)/60i, 1 125 (1 080)/50p i1 125 (1 080)/60p	MEMORY1-5

MEMORY LOAD

Možete u pristupiti pohranjim postavkama. Pogledajte "Učitavanje pohranjene postavke" na str. 24.

1. Odaberite željenu postavku iz MEMORY1-5.
2. Nedefinirane postavke se neće prikazati.
3. Pritisnite ENTER za pokretanje odabrane postavke.

NAPOMENA:

- Ako nemate pohranjenih nikakvih postavki, MEMORY1-5 se neće prikazati.

SIGNAL MODE

Trenutno odabrani signal se prikazuje kada se spoji PC/COMPONENT/HDMI oprema.

NAPOMENA:

- Pogledajte "Popis kompatibilnih signala" na str. 44

POSITION izbornik

MENU DEVICE REFIN RESET DEFAULT PRESS

POWER MENU ENTER INPUT SELECT - FOCUS + - ZOOM + ● Vidi "Kretanje kroz MENU" na stranici 27.

H-POSITION

Za fino podešavanje možete horizontalno pomicati projiciranu sliku.

Pomak lijevo

Pomak desno

V-POSITION

Za fino podešavanje možete vertikalno pomicati projiciranu sliku.

Pomak gore

Pomak dolje

DOT CLOCK

Ako se na projiciranoj slici javlja intrferencija, koja se ponekad prikazuje kao moire ili šum, možete ju minimizirati pritiskom na ◀▶ kako bi podesiti frekvenciju prikaza.

- Ako je frekvencija točke projiciranih signala veća od 150MHz, podešavanjem se neće vidjeti razlika.

CLOCK PHASE

Ako trebate daljnja podešavanja iz istog razloga kao i za podešavanje DOT CLOCK, možete fino podesiti odbrojavanje takta. Za podešavanje pritisnite ◀▶.

NAPOMENA:

• Ako je frekvencija točke projiciranih signala veća od 150MHz, podešavanjem se neće vidjeti razlika
• CLOCK PHASE je dostupno s PC signalima, i 1 125 (1 080)/50i, 1 125 (1 080)/60i, 1 125 (1 080)50p, 1 125 (1 080)/60p, 1 125 (1 080)/24p, 750 (720)/50p i 750 (720)/60p signalima uporabom COMPONENT spoja.

ASPECT

Kada je potrebno, možete ručno mijenjati format prikaza.

■ Opcije formata prikaza i primjer projekcije

Ako primjenite opcije formata prikaza na projiciranu sliku, rezultat će biti kako slijedi. Rezultat se može razlikovati zbog ulaznih signala. Pogledajte "Mijenjanje formata prikaza" na str. 22.

WSS (Wide Screen Signalling) detektira ako je priključen PAL/625p (576p)/625i (576i) signal i taj signal ima signal identifikacije, format prikaza se automatski prebacuje na željenu postavku. Možete ručno isključiti sustav.

OVER SCAN

Ako su 4 kuta slike djelomično odrezana, možete upotrijebiti ovu funkciju za podešavanje i pravilno projiciranje

Stisni

Proširi

• Granica podešavanja: 0 do +10
• OVER SCAN nije dostupan s PC signalima.

KEYSTONE

Ako projektor nije postavljen pod pravim kutem prema zaslonu, ili ako projekcijski zaslon ima zakrivljenu površinu, možete vertikalno ispraviti trapezoidno izobličenje.

Slika Radnja

• Granica podešavanja: -32 do +32

NAPOMENA:

• Možete podesiti izobličenje ±30 stupnjeva od vertikalne osi. Za bolju kvalitetu slike, preporučljivo je postaviti projektor s minimalnim odstupanjem.
• Neka izobličenja se mogu ispraviti podešavanjem pomaka objektiva.
• Izobličenje prikaza glavnog izbornika nije moguće ispraviti.
• Rezultat ispravljanja trapezoidnog izobličenja će se odraziti na format prikaza i veličinu slike.

AUTO SETUP

Možete automatski podesiti V-POSITION, H-POSITION, DOT CLOCK i CLOCK PHASE kada je projektor spojen preko PC-a. Pritisnite ENTER za istovremeno podešavanje tih postavki

1. Pritisnite ENTER za prikaz projicirane slike.

- Možete potvrditi podešavanje primjenjeno na projiciranu sliku.

1. Pritisnite MENU ili RETURN za povratak na prethodni izbornik, ili pritisnite uzastopno za izlazak iz izbornika.

NAPOMENA:

• Kada su projektor i/ili platno zakrenuti (nagnuti), podesite fokus i zoom na sredini slike. Gornji i donji rub će biti izvan fokusa.
• Kada je slika trapezoidno izobličena, podesite KEYSTONE u POSITION izborniku.

MENU DEVICE REFIND ENGLISH DEFAULT PRECISES STOP RUN Sleep

POWER INPUT SELECT - FOCUS + MENU ENTER ME IUMN - UUMN + ● Vidi "Kretanje kroz MENU" na stranici 27.

INPUT GUIDE

Kada pritisnete tipku INPUT ili INPUT SELECT za promjenu načina prikaza, u desnom gornjem kutu se prikazuje pokazatelj postavke. Dostupni su sljedeći načini prikaza. Pritisnite ◀▶ za kruženje kroz opcije.

Opcija Funkcija
OFF	Pokazatelj isključen
SIMPLE	Tekstualni prikaz načina prikaza.INPUT GUIDE će nestati nakon 5 sekundi neaktivnosti.
DETAILED	Grafički prikaz načina prikaza.INPUT GUIDE će nestati nakon 10 sekundi neaktivnosti.

OSD DESIGN

Možete promijeniti boju pozadine izbornika. Pritisnite ◀▶ za kruženje kroz opcije.

Opcija Funkcija
TYPE1	Poluprozirna crna
TYPE2	Plava neprozirna
TYPE3	Poluprozirna tamno plava

OSD POSITION

Možete promijeniti položaj na kojem će se prikazati izbornik. Pritisnite ◀▶ za kruženje kroz opcije.

GORE LIJEVO GORE SREDINA GORE DESNO SREDINA DOLJE LIJEVO DOLJE SREDINA DOLJE DESNO

BACK COLOUR

Možete odabrati BLUE (plavi) ili BLACK (crni) zaslon kada projektor ne prikazuje sliku. Pritisnite ◀ ▶ za odabir opcije.

STARTUP LOGO

Možete uključiti/isključiti logotip koji se prikazuje prilikom uključivanje. Pritisnite ◀▶ za odabir opcije.

• ON: Uključeno
• OFF: Isključeno

AUTO SEARCH

Kada se projektor uključi, detektiraju se ulazni terminali a ulazni signal se automatski odabire. Možete uključiti/isključiti sustav. Pritisnite ◀▶ za odabir opcije.

• ON: Uključeno
• OFF: Isključeno

NAPOMENA:

- Kada se ne detektira signal, odabran je zadnje uporabljen ulaz.

HDMI SIGNAL LEVEL

Kada je odabrano HDMI, možete promijeniti razinu HDMI signala projicirane slije na NORMAL ili EXPAND. Pritisnite ◀▶ za odabir opcije.

NAPOMENA:

FRONT/DESK	Postavljanje na stol/pod i projiciranje od naprijed
FRONT/CEILING	Postavljanje na strop i projiciranje od naprijed
REAR/DESK	Postavljanje na stol/pod i projiciranje straga
REAR/CEILING	Postavljanje na strop i projiciranje straga

SLEEP

Možete odabrati vrijeme nakon kojeg će se projektor automatski isključiti. 3 minute prije isključenja, sat koji odbrojava vrijeme će se pojaviti u donjem desnom kutu. Pritisnite ◀▶ za kruženje kroz opcije. Pogledajte "Automatsko isključivanje projektora" na str. 22.

ALTITUDE

Ako koristite projektor na velikim visinama, postavite brzinu ventilatora na HIGH. Pritisnite ◀▶ za odabir HIGH ili LOW.

NAPOMENA:

Opcije Funkcija
NORMAL	Kada je potrebno veće osvijetljenje
ECO – MODE	Kada je dovoljno malo osvijetljenje kao u maloj sobi.

NAPOMENA:

- Kada se ne detektira ulazni signal, funkcija je isključena.

LAMP RUNTIME

Možete provjeriti koliko dugo se žarulja koristi.

NAPOMENA:

- LAMP RUNTIME je relevantan podatak za zamjenu žarulje. Pogledajte "Briga i zamjena" na str. 40.

FUNCTION BUTTON

Često korištene funkcije možete dodijeliti svakoj funkcijskoj tipki i brzo pristupiti tim funkcijama.

FUNCTION BUTTON FUNCTION BUTTON1 OFF FUNCTION BUTTON2 OFF FUNCTION BUTTON3 OFF

1. Pritisnite ▲▼ za odabir tipke koju želite prijaviti.
2. Pritisnite ENTER.
3. Pritisnite ◀▶ za odabir funkcije koju želite prijaviti.
4. Pritisnite RETURN ili MENU za povratak na prethodni izbornik, ili pritisnite uzastopno za povratak na projekciju.

- SHUTTER funkcija

Možete isključiti žarulju i privremeno prekinuti projekciju u svrhu štednje električne energije. Pritisnite bilo koju tipku osim LIGHT, DEVICE ili tipke na daljinskom upravljaču kojima su dodijeljene funkcije za povratak na projekciju.

NAPOMENA:

• Pogledajte "Odabiranje ulaznog signala" na str. 20, "AUTO SETUP" na str. 35.
• Funkcijske tipke se također koriste kao tipke daljinskog upravljača s dodijeljenom funkcijom. Pritisnite tipku DEVICE za promjenu upravljanja. Pogledajte "Vodič za uporabu daljinskog upravljača" koji je isporučen s projektorom.

Upozorenja

TEMP i/ili LAMP indikatori će vas upozoriti ako se dogodi problem s projektorom. U tom slučaju slijedite ove postupke.

1. Provjerite status POWER indikatora i na pravilni način isključite projektor.
2. Pronađite uzrok problema.
3. Slijedite niže upute za svaki prikaz i otklonite problem.
4. Na pravilni način uključite projektor i provjerite da indikatori više ne indiciraju problem.

NAPOMENA:

- Ako niste otkrili problem ili se problem i dalje pojavljuje, ne uključujte projektor. Obratite se ovlaštenom servisu.

LAMP indikator TEMP indikator STANDBYRED/ONGREEN LAMP TEMP

TEMP indikator

Indikator i projektor	Svijetli CRVENO a projekor još projiciraTreperi CRVENO a napajanje se isključuje
Problem	Temperatura unutar i/ili izvan projektora je previsoka.
Uzrok	Pokriveni su otvori za ventilaciju	Sobna temperatura je previsoka	Zračni filter je iznimno prljav i ventilacija je slaba.
Rješenje	Uklonite predmete s otvora za ventilaciju ili očistite prostor oko projektora.	Postavite projektor na mjesto s kontroliranom temperaturom. Pogledajte "Podešavanje" na str. 13.	Očistite ili zamjenite zračni filter na pravilni način. Pogledajte "Čišćenje zračnog filtera" na str. 40.

LAMP indikator

Indikator	• Svijetli CRVENO	• Treperi CRVENO
Problem	LAMP RUNTIME je dostigao 1 800 sati (s LAMP POWER postavljenim na NORMAL).	Kvar u radu LAMP kruga, napravilna funkcija ili je žarulja pokvarena.
Uzrok	Žarulja će uskoro prestati raditi i potrebno ju je zamijeniti.	Projektor je napravilno isključen.
Rješenje	Zamijenite žarulju. Pogledajte "Prije zamjene žarulje" na str. 41.	• Ostavite žarulju da se ohladi i uključite projektor.• Ako se napajanje ne uključuje, obratite se ovlaštenom servisu.

Održavanje i zamjena

Prije čišćenja

• Provjerite je li projektor isključen.
• Isključite sve kablove iz projektora.

Čišćenje vanjske površine projektora

Pažljivo obrišite prašinu i prljavštinu mekom krpom.

• Ako je teško ukloniti prljavštinu, namočite krpu u sapunicu, dobro ocijedite krpu i zatim obrišite krpu. Osušite projektor suhom krpom.
• Ako koristite kemijski tretiranu krpu, slijedite upute za uporabu krpe.

Čišćenje površine objektiva

Pažljivo obrišite prašinu i prljavštinu krpom bez vlakana.

- Provjerite da na površini objektiva nije ostalo prljavštine ili prašine. Ona će se povećati i projicirati na zaslonu.

Čišćenje zračnog filtera

Ako je zračni filter iznimno prljav, povećava se unutarnja temperatura projektora što može uzrokovati kvar. Redovno čistite zračni filter svakih 100 sati uporabe.

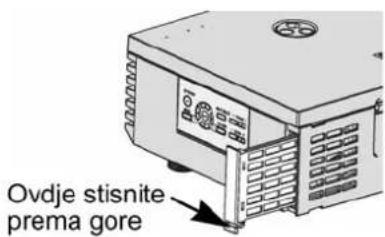

1. Postavite prst na dno zračnog filtera.
2. Lagano pritisnite prema gore i izvucite zračni filter.

Ovdje stisnite prema gore

1. Usišite prašinu i prljavštinu iz zračnog filtera.

• Ne perite zračni filter.

1. Postavite i lagano gurnite zračni filter u otvor zračnog filtera da se zaglavi.

• Provjerite da je zračni filter pravilno zaglavljen na mjestu.

NAPOMENA:

- Ne koristite projektor bez zračnog filtera.

Zamjena zračnog filtera

Zračni filter se mora zamijeniti kada čišćenje ne daje rezultate i prilikom zamjene žarulje. Zamjenski zračni filter se isporučuje uz zamjensku žarulju ET-LAE1000. Obratite se ovlaštenom servisu za dodatni zračni filter.

• Prije zamjene žarulje, ostavite ju da se ohladi kako bi izbjegli rizik od opeklina, oštećivanja i drugih opasnosti.
• Ne zamjenjujte žarulju neoriginalnom žaruljom.

Kada mijenjati žarulju

Žarulja je potrošna i svjetlina pada trajanjem uporabe. LAMP indikator će vas upozoriti o terminu zamjene na 1800 sati, a na 2 000 sati projektor će se isključiti. 1 800 ili 2 000 sati je gruba procjena i može biti skraćeno uvjetima uporabe, karakteristikama žarulje, uvjetima okoline, itd. Možete provjeriti vrijeme uporabe kroz LAMP RUNTIME stavke u OPTION izborniku.

Prikaz	Na zaslonu	LAMP indikator
Preko 1 800 sati	"REPLACEMENT LAMP" se prikazuje u gornjem lijevom kutu zaslona na 30 sekundi.Za brisanje, pritisnite bilo koju tipku.	Svijetli CRVENO
Preko 2 000 sati	"REPLACEMENT LAMP" se prikazuje u gornjem lijevom kutu zaslona i ostati će dok ne reagirate.Za brisanje, pritisnite bilo koju tipku.

NAPOMENA:

• Vremena 1 800 i 2 000 sati su grube procjene bazirane na određenim uvjetima i nisu garantirana vremena. Procjenjeni uvjet je: LAMP POWER u OPTION izborniku postavljeno na NORMAL.
• Za produženje životnog vijeka žarulje, postavite LAMP POWER u OPTION izborniku na ECO-MODE. Pogledajte "LAMP POWER" na str. 38.
• Za više informacija o žarulji, poput garantiranog vremena rada, pogledajte "Upute za zamjenu" isporučene sa žaruljom.

Zamjena žarulje

Otvaranje gornjg poklopca

1. Isključite MAIN POWER prekidač sukladno postupku "Uključivanje/isključivanje projektora" na str. 18, i isključite strujni utikač iz utičnice.

• Provjerite da li se područje oko žarulje ohladilo.

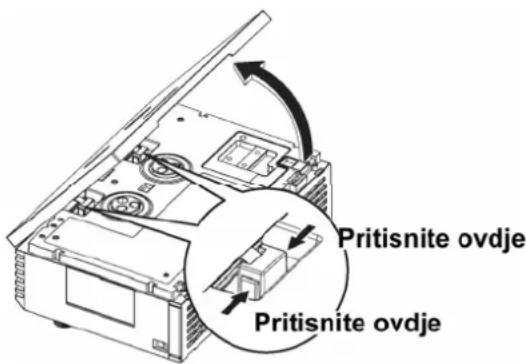

1. Otvorite gornji poklopac projektora i pomaknite ga na s tranu. Pogledajte "Pogled straga i odozdo" na str. 12.

- Držite gornji poklopac prema gore i pritisnite jednu po jednu tipku zakvačenih dijelova, kako bi ga uklonili.

Pritisnite ovdje Pritisnite ovdje

1. Upotrijebite Phillips odvijač za otpuštanje 3 vijka za učvrščivanje žarulje da se počnu slobodno okretati.
2. Uhvatite ručkice žarulje i otkočite kočnicu žarulje.
3. Pažljivo izvucite žarulju iz projektora.
4. Umetnite novu žarulju pazeći na ispravni smjer ulaganja.
5. Pritisnite vrh žarulje i provjerite da je žarulja sigurno postavljena.
6. Zategnite vijek za učvršćivanje žarulje uporabom Phillips odvijača.

Vijci za učvršćivanje žarulje Kočnica žarulje

Pritisnite ovdje Pritisnite ovdje

■ Postavljanje gornjeg poklopca

1. Zataknite isturene dijelove gornjg poklopca za projektor i lagano pritisnite da se zaglave.
2. Zakvačite pločice gornjeg poklopca za projektor i lagano spuštajte prema dolje.
3. Čvrsto pritisnite stražnji kut gornjeg poklopca da se zaglavi.

• Provjerite da ste ispravno postavili žarulju i gornji poklopac žarulje. Ako nisu sigurno postavljeni, mogu uzrokovati uključenje zaštitnog strujnog kruga tako da se ne može uključiti napajanje.
• Uhvatite ručkice i držite žarulju vodoravno kada vadite žarulju. Neki dijelovi žarulje su oštri i mogu uzrokovati ozljedu.
• Nemojte uključivati napajanje dok je poklopac otvoren.
• Kada je projektor postavljen na strop, držite žarulju paralelno sa strapom i izvucite ju.

1. Pritisnite i držite ENTER tipku oko 3 sekunde.
2. Prikazati će se zaslon potvrde i odaberite OK.
3. Isključite tipku POWER za poništavanje LAMP RUNTIME vremena.
4. Provjerite da je vrijeme u LAMP RUNTIME stavci poništeno na "0".

Ako ne možete rješiti bilo koji od problema, obratite se ovlaštenom servisu

Problem Uzrok		Referntna stranica
Ne uključuje se napajanje.	Nije uključen strujni kabel.Isključen jeMAIN POWERprekidač.Nema struje u strujnoj utičnici.TEMPindikator svijetli ili treperi.LAMPindikator svijetli ili treperi.Poklopac žarulje nije pravilno postavljen.	181918393941
Ne pojavljuje se slika.	Izvor ulaznog video signala nije pravilno spojen na priključak.Nije ispravno postavljen postavka odabira ulaznog signala.BRIGHTNESSpostavka je na minimalnoj razini.U uporabi jeSHUTTERfunkcija.	17203145
Slika je mutna.	Na objektivu je još uvijek zataknut poklopac objektiva.Fokus objektiva nije pravilno podešen.Projektor nije na ispravnoj udaljenosti od zaslona.Objektiv je prljav.Projektor je previše nagnut.	1115134014
Boja je blijeda ili sivkasta.	PogrešnaCOLORili TINTpostavka.Izvor ulaznog signala koji je spojen na projektor nije pravilno podešen.	3020
Ne radi daljinski upravljač.	Istrošile su se baterije.Baterije nisu ispravno umetnute.Prijemnik signala daljinskog upravljača na projektoru je zaklonjen.Daljinski upravljač je izvan radnog dometa.	1021
Slika se ne prikazuje pravilno.	Format signala (TV-SYSTEM) nije ispravno postavljen.Postoji problem s VCR uređajem ili drugim izvorom signala.Uključen je signal koji nije kompatibilan s projektorom.	32-44
Ne prikazuje se slika iz računala.	Kabel je predugačak.Nije ispravan izlaz video signala na prijenosnom računalu.(Možete promijeniti postavku izlaza video signala istovremenim pritiskom na [Fn] + [F3] ili [Fn] + [F10] tipke. Stvarni način ovisi o vrsti računala; za ostale detalje pogledajte dokumentaciju dobivenu uz računalo.)	--

Tehničke informacije

■ Dodjela pinova i nazivi signala

⑥ ⑨ ① ⑤

PIN broj Naziv signala Sadržaj
1		Nije spojeno
2	TXD	Poslani podatak
3	RXD	Primljeni podatak
4
5	GND	Uzemljenje
6		Nije spojeno
7	RTS	Međusobno spojeni
8	CTS
9		Nije spojeno

■ Postavke komunikacije

Razina signala	RS-232C	Dužina slova	8 bitova
Metoda sinkronizacije	Asinkrono	Stop bit	1 bit
Baud rate	9 600 bps	X parametar	Nema
Paritet	Nema	S parametar	Nema

Tehničke informacije

Naredbe za upravljanje

Naredba Sadržaj naredbe Primjedba
PON	Uključivanje	U stanju čekanja (standby), sve naredbe osim PON naredbe se ignoriraju.PON naredba se ignorira tijekom uključivanja žarulje.Ako je PON naredba primljena dok rade ventilatori za hlađenje nakon gašenja žarulje, žarulja se neće moći odmah nakon toga uključiti kako bi se zaštitila.
POF	Isključivanje
IIS	INPUT	Parametar: (str. 22) SVD = S-VIDEO INVID = VIDEO IN HD1 = HDMI1 INRG1 = PC IN HD2 = HDMI2 INYUV = COMPONENT IN SCT = SCART IN
OMN	MAIN Prikaza glavnog izbornika.
OEN	ENTER Aktiviranje	odabranih stavaka u izborniku.
OBK	RETURN Povratak	na prethodni prikaz izbornika ili izlazak iz izbornika.
OCU/OCD/OCL/OCR	Tipke zanavigaciju	OCU = tipka ▲ OCL = tipka ◀ OCD = tipka ▼ OCR = tipka ▶
OLE	LENS CONTROL	Pokretanje LENS CONTROL izbornika.
OST	DEFAULT	Poništavanje postavki na tvorničke vrijednosti. (str. 21)
OFZ	FREEZE	Zamrzavanja projicirane slikeParametar:0 = OFF 1 = ON
OOT	SLEEP	Podešavanje trajanja vremena za automatsko isključivanje projektora.0 = OFF 1 = 60 min. 2 = 90 min. 3 = 120 min. 4 = 150 min.5 = 180 min. 6 = 210 min. 7 = 240 min. (str. 22)
OSH	SHUTTER	Privremeno isključivanje projekcije.Pošaljite naredbu za prebacivanje između uključeno (ON) i isključeno (OFF)Nemojte mijenjati ON i OFF status u kratkom vremenu jedan za drugim.
OVM	PICTURE	Uključivanje PICTURE izbornika. Pošaljite naredbu za promjenu stavaka izbornika. (str. 27)
OWM	WAVEFORM	Uključivanje WAVEFORM funkcije.Parametar: (str. 23)0 = OFF1 = FULL SCAN (Y) 5 = SINGLE LINE SCAN (Y)2 = FULL SCAN (R) 6 = SINGLE LINE SCAN (R)3 = FULL SCAN (G) 7 = SINGLE LINE SCAN (G)4 = FULL SCAN (B) 8 = SINGLE LINE SCAN (B)
VS1	ASPECT Promjena	formata prikaza. (str. 22)
VPM	PICTURE MODE	Parametar: (str. 24)NAT = COLOUR1 NOR = NORMALDYN = DYNAMIC CN1 = CINEMA1CN2 = CINEMA2 CN3 = CINEMA3VID = COLOUR2

Naredbe upita

Naredba Sadržaj naredbe Parametar
QPW	Stanje napajanja 000 = OFF 001 = ON
QFZ	FREEZE status 0 = OFF 1 = ON
QIN	Status ulaznog signala	Parametar: (str. 22)VID = VIDEO INRG1 = PC INYUV = COMPONENT IN	SVD = S-VIDEO INHD1 = HDMI1 INHD2 = HDMI2 INSCT = SCART
QOT	SLEEP status	0 = OFF 1 = 60 min.5 = 180 min. 6 = 210 min.	2 = 90 min. 3 = 120 min. 4 = 150 min.7 = 240 min. (str. 24)
QPM	PICTURE MODE status	Parametar: (str. 24)NAT = COLOUR1DYN = DYNAMICCN2 = CINEMA2VID = COLOUR2	NOR = NORMALCN1 = CINEMA1CN3 = CINEMA3
QSH	SHUTTER status 0 = OFF 1 = ON
QWM	WAVEFORM status	Parametar: (str. 23)0 = OFF1 = FULL SCAN (Y)2 = FULL SCAN (R)3 = FULL SCAN (G)4 = FULL SCAN (B)	5 = SINGLE LINE SCAN (Y)6 = SINGLE LINE SCAN (R)7 = SINGLE LINE SCAN (G)8 = SINGLE LINE SCAN (B)

Osnovni format

STX	Naredba	:	Parametar	ETX
Početni bajt (02h)	3 bajta	1bajt	1 bajt - 4bajta	Kraj (03h)

• Projektor ne može primiti niti jednu naredbu u periodu 10 sekundi nakon što se uključi žarulja. Pričekajte 10 sekundi prije slanja naredbe.
• Ako šaljete višestruke naredbe, provjerite da je s projektora primljen odgovor za jednu naredbu prije slanja sljedeće naredbe.
  • Kada se šalje naredba koja ne treba parametre, nije potrebna dvotočka (:)
• Ako je s računala poslana pogrešna naredba, naredba ER401 će biti poslana s projektora na osobno računalo.

Karakteristike kabla

(Kada se spaja na osobno računalo)

Struktura izbornika

PICTURE izbornik.... 30 ▶

PICTURE MODE 30

CONTRAST 30

BRIGHTNESS 30

COLOUR 30

TINT....30

SHARPNESS 30

COLOUR TEMPERATURE...30

DYNAMIC IRIS 31

WAVEFORM MONITOR ..... 31

ADVANCED MENU 31

MEMORY SAVE 32

MEMORY LOAD 32

SIGNAL MODE....32

POSITION izbornik.... 33 ▶

H - POSITION....33

V-POSITION 33

DOT CLOCK 33

CLOCK PHASE 33

ASPECT 34

WSS 35

OVER SCAN 35

KEYSTONE 35

AUTO SETUP......35

LENS CONTROL izbornik...... 36 ▶

7OOM/FOCUS 36 ▶

NORMAL

DYNAMIC

CINEMA1

CINEMA2

CINEMA3

COLOUR1

COLOUR2

4:3

16:9

JUST

ZOOM/ZOOM1

ZOOM2

14:9

H - FIT

V - FIT

FULL SCAN(Y)

FULL SCAN(R)

FULL SCAN(G)

FULL SCAN(B)

SINGLE LINE SCAN(Y)

SINGLE LINE SCAN(R)

SINGLE LINE SCAN(G)

SINGLE LINE SCAN(B)

GAMMA

CONTRAST

BRIGHTNESS

COLOUR MANAGEMENT

Svi ostali zaštitni znakovi vlasništvo su različitih zakonskih nosioca prava vlasništva.

Informacije o odlaganju električnog otpada i elektroničke opreme (za kućanstva)

Ovaj simbol na proizvodima i/ili pratećim dokumentima označava da se uporabljena elektronika i elektronički proizvodi ne smiju miješati s ostalim otpadom iz kućanstva. Za propisno postupanje, obnavljanje i recikliranje, molimo vas odložite takve proizvode u reciklažna dvorišta, gdje će biti primljeni bez naknade. U nekim zemljama moći ćete vratiti vaš uređaj lokalnom prodavaču nakon kupnje ekvivalentnog novog uređaja.

Ispravno odlaganje ovog proizvoda pomoći će očuvanju vrijednih izvora i spriječiti bilo kakvo negativno djelovanje na ljudsko zdravlje i okolinu koje bi u suprotnome proizašlo iz nepropisnog

odlaganja. Molimo vas kontaktirajte vaše lokalno ovlašteno tijelo za detalje o najbližem reciklažnom dvorištu.

Za poslovne korisnike u Europskoj uniji

Ovaj simbol vrijedi samo u Europskoj uniji.

Ako želite odložiti ovaj proizvod, molimo vas kontaktirajte vaše ovlašteno lokalno tijelo ili prodavača i pitajte ih za ispravni način odlaganja.
