KORISNIČKI PRIRUČNIK Viera TH-42PY700PA PANASONIC

Molimo vas pročitajte upute prije korištenja ovog uređaja i zadržite ih kao podsjetnik.

Slike u ovim uputama služe samo za bolje objašnjenje.

TQB0E0428U-1

Preokrenite svoj dnevni boravak u kino dvoranu!

Osjetite nevjerojatni doživljaj multi-

Kako bi spriječili oštećenja koja mogu dovesti do požara ili električnog udara, ne izlažite uređaj kapanju i prskanju tekućina.
- Ne postavljajte spremnike s vodom (vaze cvijeća, šalice, kozmetika i sl.) iznad TV-a. (uključujući na police, itd.)

Ne izlažite direktnom sunčevom svijetlu i ostalim izvorima topline

- Izbjegavajte izlaganje TV-a direktnom sunčevom svijetlu i drugim izvorima topline. Kako bi spriječili požar ne postavljajte svijeće ili otvoreni plamen na TV.

Ne ubacujte strane predmete unutar TV-a

- Ne dozvolite da metalni ili zapaljivi premeti upadnu u TV kroz otvore ventilacije (može prouzročiti požar ili električni udar).

Ne postavljajte TV na neravne i nestabilne površine

● TV može pasti ili prevrnuti se.

Koristite samo predviđene stalke/opremu za vješanje

Korištenje neovlaštenog stalka ili drugih nosača može učiniti TV nestabilnim, riskirajući ozljedu. Obavezno zatražite pomoć od distributera.
- Koristite opcionalne stalke / nosače (s. 6).

Ne dozvolite maloj djeci da rukuju SD karticama

Kao i druge male predmete, SD kartica može se proguutati. Molimo vas odmah odstranite karticu nakon uporabe.

Oprez

■Kada TV nećete koristiti duže vrijeme, izvucite glavni utikač

- Transport TV-a sa svojim panelom okrenutim prema gore ili dolje može prouzročiti oštećenja u unutarnjem strujnom krugu.

■Omogućite dovoljno prostora oko TV-a za toplinu koja zrači.

Minimalna udaljenost

10 10 10 7 (cm)

■Ne zaklanjajte stražnje ventilacijske otvore

Zaklanjanje ventilacijskih otvora zavjesama i sl, može prouzročiti pregrijavanje i električni udar.

Održavanje

Prvo, iskopčajte utikač iz utičnice.

Napomene

Ne prikazujte mirnu sliku na ekranu duže

To može prouzročiti da slika ostane na ekranu ("zadržavanje slike"). Ovo se ne smatra greškom u radu i ne pokriva se preko jamstva.

Tipične mirne slike

● Broj kanala i druge oznake
- Prikaz slike u 4:3 formatu
Video igrice
Računalna slika

Kako bi spriječili zadržavanje slike, kontrast se automatski smanjuje nakon nekoliko minuta ako se signal ne mijenja ili ne poduzima nikakva operacija. (s. 40)

■Automatsko isključivanje u prip. stanje

- Ako se ne prima signal na TV-u ili ne učinite nikakvu operaciju duže od 30 minuta, TV će se automatski prebaciti u pripravno stanje.

• Elektronička oprema Posebice, ne postavljajte video opremu blizu TV-a (elektromagnetske interference mogu oštetiti sliku / zvuk).
• Oprema s infracrvenim senzorom Ovaj TV također emitira infracrvene zrake (to može utjecati na rad drgih uređaja).

Zaslon

Redovna njega: Nježno obrišite površinu od prljavštine mekanom krpom.

Veća onečišćenja: Obrišite površinu s mekanom krpom namočenoj u čistoj vodi i razrjeđenu neutralnim deterdžentom u omjeru 1:100. Zatim, pomoću suhe i mekane krpe, jednolično obrišite površinu dok se ne osuši.

Oprez

• Površina zaslona je specijalno tretirana i može se lako oštetiti.
  Ne udarajte i ne grebite površinu s noktima ili drugim tvrdim predmetima.
• Nikako ne izlažite površinu sredstvima poput solventa, odstranjivača buba, razređivača ili drugih isparavajućih sredstva (to može smanjiti kvalitetu površine).

Kućište

Redovna njega: Očistite površinu pomoću suhe i mekane krpe.

Zatim, ocjedite krpu dobro i obrišite uređaj. Nakon toga obrišite površinu sa suhom krpom.

Oprez

• Nikako ne izlažite TV deterdžentima.
  (Tekućina unutar TV-a može dovesti do greške u radu.)
• Nikako ne izlažite površinu sredstvima poput solventa, odstranjivača buba, razređivača ili drugih isparavajućih sredstva (to može smanjiti kvalitetu površine i dovesti do ljuštenja boje).
• Ne dozvolite da je kućište duže vrijeme u kontaktu s gumom ili PVC materijalima.

Glavni utikač

Obrišite glavni utikač suhom krpom periodično. (Vlaga i prašina mogu dovesti do požara ili električnog udara.)

Pribor / Opcije

Standardni pribor

□Daljinski upravljač ●N2QAYB000116

□ Pan Europski jamstveni list

Kako bi održavali učinkovitosti i sigurnost uređaja, obavezno se savjetujte s ovlaštenim distributerom ili monterom oko postavljanja i osiguravanja zidnog nosača.
- Pažljivo pročitajte upute koje dolaze sa stalom za plasma TV ili postoljem i obavezno poduzmite korake kako bi spriječili TV od prevrtanja.
Rukujte TV-om pažljivo za vrijeme ugradnje jer ako ga udarite ili opteretite pretjerano možete oštetiti uređaj.

Stalak za PlasmuPostolje

● TY-S42PZ700WTY-ST42D1-WG (TH-42PY700P)
● TY-S50PZ700W (TH-50PY700P)
● TY-S58PZ700W (TH-50PY700P)

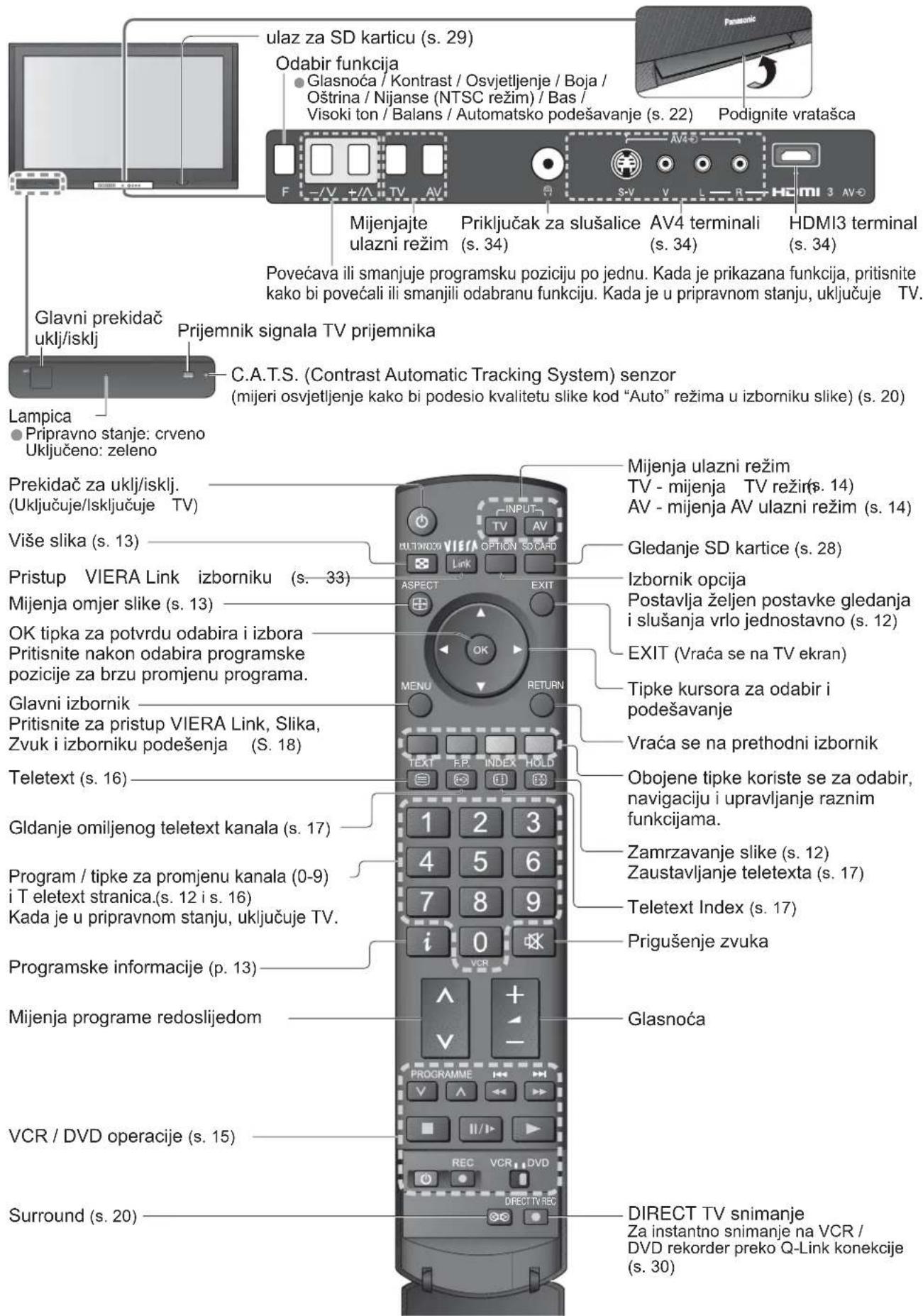

Upravljačke kontrole

ulaz za SD karticu (s. 29) Odabir funkcija Glasnoća / Kontrast / Osvjetljenje / Boja / Oštrina / Nijanse (NTSC režim) / Bas / Visoki ton / Balans / Automatsko podešavanje (s. 22) Podignite vratašca Mijenjajte ulazni režim Priključak za slušalice AV4 terminali (s. 34) HDMI3 terminal (s. 34) Povećava ili smanjuje programsku poziciju po jednu. Kada je prikazana funkcija, pritisnite kako bi povećali ili smanjili odabranu funkciju. Kada je u pripravnom stanju, uključuje TV. Glavni prekidač uklj/isklj Prijemnik signala TV prijemnika C.A.T.S. (Contrast Automatic Tracking System) senzor (mijeri osvjetljenje kako bi podesio kvalitetu slike kod "Auto" režima u izborniku slike) (s. 20) Lampica • Pripravno stanje: crveno Uključeno: zeleno Prekidač za uklj/isklj. (Uključuje/isključuje TV) Više slika (s. 13) Pristup VIERA Link izborniku (s. 33) Mijenja omjer slike (s. 13) OK tipka za potvrdu odabira i izbora Pritisnite nakon odabira programske pozicije za brzu promjenu programa. Glavni izbornik Pritisnite za pristup VIERA Link, Slika, Zvuk i izborniku podešenja (S. 18) Teletext (s. 16) Gldanje omiljenog teletext kanala (s. 17) Program / tipke za promjenu kanala (0-9) i T eletext stranica.(s. 12 i s. 16) Kada je u pripravnom stanju, uključuje TV. Programske informacije (p. 13) Mijenja programe redoslijedom VCR / DVD operacije (s. 15) Surround (s. 20) Mijenja ulazni režim TV - mijenja TV režirns. 14) AV - mijenja AV ulazni režim (s. 14) Gledanje SD kartice (s. 28) Izbornik opcija Postavlja željen postavke gledanja i slušanja vrlo jednostavno (s. 12) EXIT (Vraća se na TV ekran) Tipke kursora za odabir i podešavanje Vraća se na prethodni izbornik Obojene tipke koriste se za odabir, navigaciju i upravljanje raznim funkcijama. Zamrzavanje slike (s. 12) Zaustavljanje teletexta (s. 17) Teletext Index (s. 17) Prigušenje zvuka Glasnoća DIRECT TV snimanje Za instantno snimanje na VCR / DVD rekorder preko Q-Link konekcije (s. 30)

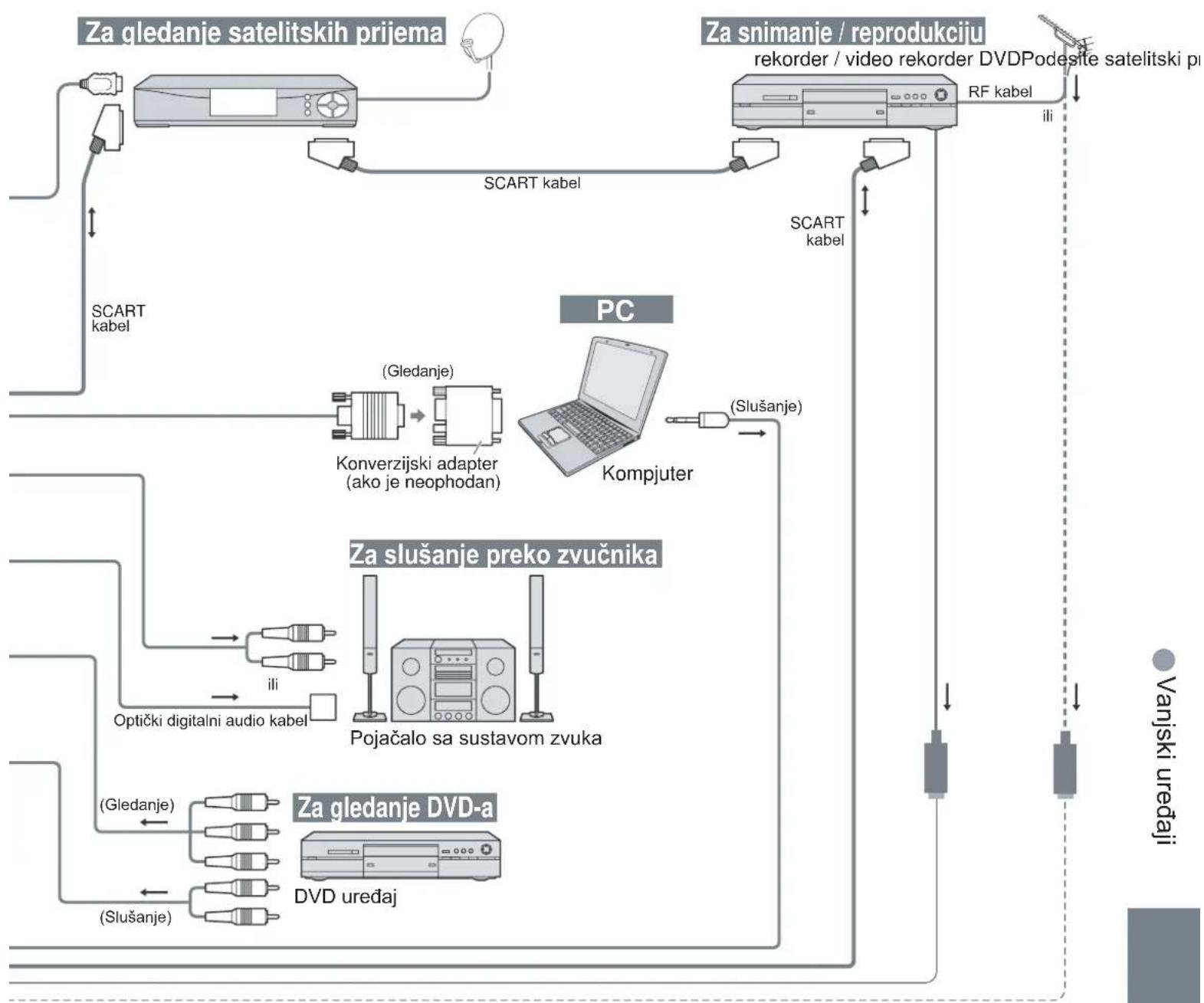

Osnovna spajanja

Eksterna oprema i kablovi koji su prikazani na slikama ne dolaze s ovim TV-om.

Molimo vas osigurajte da su uređaji prije spajanja ili razdvajanja iskopčani od utičnice napajanja.

Kada iskapčate glavni kabel napajanja, obazno prvo iskopčajte kabel iz utičnice.

Primjer 1 Spajanje antene
Primjer 2 Spajanje DVD Rekordera/ VCR-a

rekorder ili video rekorderDVD,VTSamo TV Kabel napajanja (u pakiranju) RF kabel AntenaAntena VTtehtfora Kabel napajanja (u pakiranju) SCART kabel (svi pinovi aktivni) DVD Rekorder ili VCR RF kabel RF IN RF OUT

Napomena

■ Kako koristiti daljinski upravljač

MENU

(primjer: izbornik zvuka)

• Ako ugađanje nije uspjelo → “Auto Setup” (s. 22).
• Ako presnimavanje nije uspjelo "Download" (s. 21).
• Ako isključite TV dok se nalazio u pripravnom stanju zadnji puta, TV će biti u pripravnom stanju kada ponovo uključite glavni prekidač.

Gledanje TV-a

1

Uključivanje napajanja

(Pritisnite oko 1 sekudnu)

● Glavni prekidač treba biti na ON poziciji.

→ 3 → 9 (u kratko vrijeme)

■ Ostale korisne funkcije (Koristite nakon ②)

Hold	Zaustavljanje / otpuštanje slike

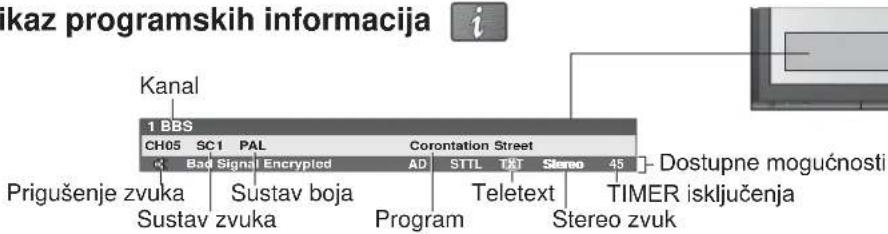

Prikaz trenutnog statusa programa	Provjerite ili promijenite odmah status programaZa promjenu→2promijenite1odaberiteJezik teleteksta→Odabire jezik teletekstaMPX→Izbornik zvuka (s. 20)Volume Correction - korekcija glasnoće→Podešava glasnoću za pojedine kanale ili ulazne terminaleNapomenaTakođer je moguće promijeniti postavke u Meni listi (s. 20 i s. 21).

■Ostale korisne funkcije (Koristite nakon 2)

Trakaprikazainformacija	Pri Kako bi podesili vrijeme gašenja trake→“Vrijeme gašenja trake informa.” (s. 21)Pojavljuje se također kada mijenjate kanal.Programske informacije odnose se na teletext signal.
Promjenaomjeraslike	ASPECTPromijenite omjer slike(s. 36)Uživajte gledajući sliku u pravilnom omjeru i veličini.Lista odabira omjera—Kako bi promijenili režimLista odabiraomjera slike [IMAGE] Dok je lista prikazana,odaberite režim Kako bi promijenili režim koristeći samo ASPECT tipkuASPECT(Pritisnite ponovo dok ne dosegnete željeni režim)
GledajteTV, DVD,itd. na višeekrana	MULTI WINDOWGledajte na više ekrana(s. 37)Gledanje dvije slike odjednom, poput TV programa i DVD-a.Slika u slici (PIP) Slika pored slike (PAP)[plava] [YZWA]Operacije na daljinskom upravljaču odnose se na glavni ekran.
	Operacije u više ekranaZa izlaz iz više ekrana (povratak na jedan ekran, glavna slika se prikazuje) → MULTI WindowZa promjenu oblika, slike, prvo aktivirajte obojenu traku → [IMAGE]Za promjenu oblika Zejena žuta[YLHX5]Za zamjenu → [plava]Za izlaz s više ekrana,Kako bi promijenili ulazni režim ili poziciju pod-ekranaZamijenite pod-ekran → Promijenite ulazni režim ili poziciju preko slavnim ekranom plava [2DSZ]

MULTI WINDOW

② Pritisnite i držite ☐ za vrijeme sljedećih operacija

● Provjerite ispravan rad nakon promjene koda.
- Kodovi će biti poništeni na tvorničke vrijednosti ako zamijenite baterije.
● "DVD" znači DVD uređaj, DVD rekorder i rekorder s kućnim kinom.
- Neke operacije neće biti dostupne na nekim modelom.

Gledanje teleteksta

Možete gledati teletekst prijem, uključujući novosti, vremensku prognozu i prijevode, ako je ta usluga omogućena od strane poslužitelja.

Što je FLOF (FASTEXT) režim?

U FLOF režimu, četiri različito obojena objekta smještena su na dnu ekrana. Kako bi otvorili više informacija o jednom od tih tema, pritisnite odgovarajuću obojanu tipku na upravljaču. Ova funkcija omogućuje brz pristup informacijama na ponuđenu temu.

Što je List režim?

U List režim, četiri različito obojana broja stranice smještene su na dnu ekrana. Svaki od ovih brojeva može biti promijenjen i pohranjen u memoriju televizora. ("Pohranite često pregledavane stranice", s. 17)

■ Za promjenu režima → "Teletext" u izborniku podešenja (s. 21)

Prebacite na teletekst TEXT Prikazuje index (sadržaj varira ovisno o poslužitelju stranica) Trenutni broj stranice Broj podstranice << 01 02 03 04 05 06 07 >> P100 17:51 28 Feb Vrijeme/datum TELETEXT INFORMATION Obojena traka Odaberite stranicu 1 2 3 ili gore dolje ili crvena zelena žuta plava (odgovara obojenoj traci) Ako je plava traka prikazana ■ Za podešavanje kontrasta MENU → ■ Za povratak na televizor TEXT

■ Korištenje dodatnih funkcija teleteksta

HOLD	Ako želite zaustaviti trenutnu stranicu bez ažuriranjaZaustavite ili nastavite s ažuriranjemHOLD■ Za ažuriranje→HOLD
INDEX	Povratak na glavnu (index) stranicuINDEX
Opoziv omiljenih stranica	F.P.● Opoziv stranica pohranjenih na “plavo”.● Tvornička postavka je “P103”.
Gledanje na više ekrana	Gledajte TV i Teletext na dva ekrana istovremenoMULTI WINDOW● Operacije mogu biti izvedene samo na teletekst ekranu.
Pohranite često pregledane stranice	Pohranite stranice koje se povemeno gledaju na obojenu traku(samo List režim)Kada je stranica prikazana Odgovarajuća obojana tipka OK pritisnite držiteP100BroadcastBroj će se promijeniti na bijelo■ Za promjenu pohranjenih stranicaUnesite novi broj stranicePritisnite držiteColour button you want to change 1 2 34 5 67 8 90
Gledanje podstranice	Gledanje podstranice (Samo kada teletekst ima više od jedne strane)<0102030405 Pojavljuje se u gornjem lijevom kutu ekrana■ Za pregled određene podstraniceMENU T**** Broadcast Unesite 4-zna-menkasti broj primjer: P6T0006Podstranice: Broj podstranica varira ovisno o poslužitelju signala (do 79 stranica).Može biti potrebno neko vrijeme za pretraživanje, za koje možete gledati TV.
Gledajte TV dok čekate ažuriranje	Gledajte TV sliku dok pretražujete teletekst stranicuTeletekst se automatski ažurira kada nove informacije postanu dostupne.Mijenja se na TV ekran privremenoMENU P108Pojavljuje se kada je ažuriranje završeno ▶ Geldajte ažuriranu stranicužuta žuta (You cannot change the channel.)Stranica s novostima pruža funkciju koja indicira pristizanje najnovijih vijesti (“News Flash”).

Kako koristiti funkcije izbornika

Razni izbornici omogućuju vam podešavanje slike, zvuka i ostalih funkcija.

1

Prkažite izbornik

MENU

- Prikazuje funkcije koje se mogu podesiti (varira ovisno o ulaznom signalu)

2

Odaberite izbornik

(primjer: Izbornik slike)

3

Odaberite stavku

(primjer: Izbornik slike)

4

Podesite ili odaberite

(primjer: Izbornik slike)

■ Za povratak na TV u bilo kojem trentku

■ Odaberite između ponuđenog

■ Za povratak na prethodni ekran

■ Podesite pomoću trake odabira

Napomena

■ Odlazak na sljedeći ekran

Kako bi povratili sve postavke → "Tvorničke postavke" (s. 25)

■ Za promjenu stranica izbornika

Pregled

• Samo dostupne stavke mogu se odabrati.

Kako koristiti funkcije izbornika

■ Lista izbornika

Meni	Stavka Postavke / Konfiguracija (mogućnosti)
VIERA Link	VIERA Link kontrola	Kontrolira spojenu Panasonic opremu“Jednostavna uporaba samo s VIERA link upravljačem” (s. 33)“Kontrola zvučnika” (s. 33)Možete također pristupiti VIERA Link izborniku direktno preko VIERA Link tipke na daljinskom upravljaču.
	Odabir zvučnika
Slika	Režim slike	Osnovni režim slike (Dynamic / Normal / Cinema / Auto)Podesite za svaki ulazni signal
	Kontrast, Osvjetljenje, Boja, Oštrina	Podešavanje boje, osvjetljenja, itd. za svaki režim slike kako bi podesili prema ukusu.
	Nijansa	Podesite nijanse slikęSamo za NTSC prijem signala.
	Balans boje	Odabire balans boja za cijelu sliku (Cool / Normal / Warm)
	Upravljanje bojama	Automatski podešava boje na življe (Off / On)Nije dostupno kod PC slike
	P-NR	Redukcija smetnji na sliciAutomatski smanjuje neželjene smetnje na slici (Off / Normal / Dynamic / Auto)Nije dostupno s HDMI ili PC signalom
	MPEG NR	Automatski smanjuje smetnje za gledanje DTV, DVD, VCD i SD kartice (Off / Min / Mid / Max)
	MOSQUITO NR	Automatski smanjuje smetnje podrhtavanja slike na rubnim dijelovima slike (Off / Min / Mid / Max)Nije dostupno kod PC slike
	3D-COMB	Automatski podešava fotografije i usporene snimke življima (Off / On)Samo za PAL ili NTSC prijem signalaNije dostupno kod RGB, S-Video, komponentnih, PC, HDMI i SD kartica
	Povratak na tvorničke	Pritisnite OK tipku za poništenje pohranjenog režima slike na tvorničke postavke.
Zvuk	Režim zvuka	Osnovni režim zvuka (Music / Speech)
	Bas	Podešava izlaznu snagu niskih tonova
	Visok ton	Podešava izlaznu snagu visokih, piskutavih tonova
	Balans zvuka	Podešava omjer glasnoće između desnog i lijevog zvučnika
	Glasnoća slušalica	Podešava glasnoću za slušalice
	Surround	Postavke Surround zvuka (Off / Simulated Surround / SRS TruSurround XT)Simulated Surround:Pruža dinamičko unaprijeđenje za simuliranje naprednih prostornih efekata SRS TruSurround XT:SRS TruSurround XT® kreira visokokvalitetnu surround efekt zvuka korištenjem samo dva zvučnika s izvora koji može odašiljati surround kodirane signale.Mijenjanje je također moguće pomoću Surround tipke na daljinskom upravljaču (s. 7)
	Korekcija glasnoće	Podesite glasnoću za svaki pojedini kanal ili ulazni terminal
	MPX	Odaberite stereo / mono (Mono / Stereo)Uobičajeno: StereoStereo signal ne može se primati: MonoM1 / M2: Dostupno dok se odašilje mono signal
	HDMI1 / 3 ulaz	Odaberite kako bi odgovaralo ulaznom signalu (Auto / Digital / Analogue) (s. 31)Auto : Automatska detekcija digitalnog i analognog izvora zvukaDigitalni : HDMI konekcija kablovaAnalogni : HDMI-DVI konekcija adaptera kabelaHDMI samo ulazni režimHDMI2 terminal je samo za digitalni signalNema dostupnih postavki za HDMI2
	Povratak na tvorničke	Pritisnite tipku OK kako bi poništili trenutni režim zvuka na tvorničke postavke.

■ Lista izbornika

Meni	Stavka Postavke / Konfiguracije (mogućnosti)
Podešavanje	AV sustav boja		Odabire opcionalni sustav boja koji se zasniva na video signalima u AV režimu (Auto / PAL / SECAM / M.NTSC / NTSC)
	Q-Link Settings	Q-Link	Odabire koji AV terminal će se koristiti za komunikaciju podacima između TV-a i kompatibilnom opremom za snimanje (AV2 / AV3) (s. 30)
		AV2 / AV3 izlaz	Odabire signal koji će se odašiljat s TV-a na Q-Link(TV / AV1 / AV2 / AV3 / AV4 / Monitor)●Monitor: Slika prikazana na ekranu●Komponentni, PC i HDMI signali ne mogu izlaziti.
		Presnimavanje	Presnimava informacije o kanalima na Q-Link kompatibilnu opremu spojenu na TV
	Zaključavanje od djece		Zaključava programske kanale kako bi spriječio pristup na to (s. 24)
	Izbornik ugađanja	Automatsko podešavanje	Automatski podešava kanale koji se primaju na tom području (s. 22)
		Uređenje programa	Uređivanje kanala (s. 23)
		Ručno ugađanje	Ručno podešavanje kanala (s. 23)
	Timer isključenja		Podešava vrijeme nakon kojeg će se TV automatski isključiti (Off / 15 / 30 / 45 / 60 / 75 / 90 minuta)
	Jezik	OSD jezik	Mijenja jezik za izbornike na ekranu
		Jezik teleteksta	Odabir teletekst jezika (West / East1 / East2)●West: English, French, German, Greek, Italian, Spanish, Swedish, Turkish●East1: Czech, English, Estonian, Lettish, Rumanian, Russian, Ukrainian●East2: Czech, Hungarian, Lettish, Polish, Rumanian
	Teletext		Režim prikaza teleteksta (FLOF / List) (s. 16)
	Tvorničke postavke		Poništava sve postavke, npr., kada se selite (s. 25)
	Ušteda energije		Smanjuje osvjetljenje slike kako bi se štedila potrošnja energije (Off / On)
	Bočni paneli		Povećava osvjetljenje bočnih panela (Off / Low / Mid / High)●Preporučene postavke su “High” kako bi spriječili “zaostajanje slike”
	Površina slike		Odabire područje ekrana na kojem se prikazuje slika (Off / On)On : Povećava se slika kako bi se sakrili rubovi slikeOff : Prikaz slike u originalnoj veličini.●Podesite na “On” ako se smetnje generiraju na rubovima ekrana.●Ova funkcija je dostupna kada je omjer slike podešen na Auto ili 16:9.●samo HD (High definition) signal

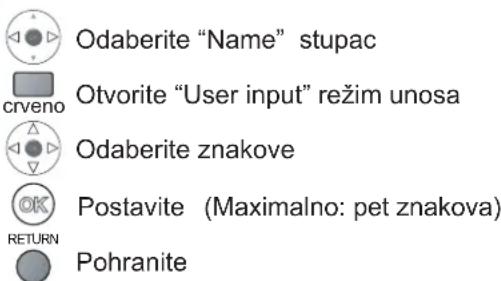

	Označavanje terminala		Označava ili preskače svaki pojedini terminal (s. 26)
	Vrijeme gašenja trake na ekranu		Podešava koliko dugo će se prikazivati traka na ekranu (s. 13)●0 (Nema slike) do 10 sec. u intervalima po 1-sek.
	VIERA Link		Postavka za korištenje VIERA Link funkcija (Off / On) (s. 32)
	Lampica SD kartice		Svjelti plava LED dok je SD kartica umetnuta (Off / On) (s. 29)
	Vrijeme osvježavanja		Mijenja obradu slike na panelu (ovisno o ulaznom signalu) (50Hz / 100Hz)●Podesite na “100Hz” uobičajeno.
	Licenca programa		Prikazuje informacije o licenci programa
	Informacije o sustavu		Prikazuje informacije o sustavu ovog TV-a

Trenutne postavke kanala mogu se promijeniti s obzirom na vaše potrebe i uvjete prijema.

Prikažite izbornik MENU 1 2 Odaberite "Setup" VIERA Main Menu VIERA Link Picture Sound Setup 3 Odaberite "Tuning Menu" Setup Menu 1/2 Q-Link Settings Child Lock Tuning Menu Access Off Timer Off Language Teletext FLOF Shipping Condition Power Save Off Side Panel Off 4 Odaberite funkciju Tuning Menu Auto Setup Programme Edit Manual Tuning 5 Podesite Za povratak na TV EXIT

Podešava kanale autom. Auto Setup Automatski podešava kanale koje prima na tom području. Ako je PIN broj za zaključavanje od djece (s. 24) podešen, morate ga unijeti. Početak Auto. podešavanja Postavke su učinjene automatski Auto Setup All tuning data will be erased Start Auto Setup EXIT RETURN OK Auto Setup 120000000000000000000000000000000000000000000000000000000000000000000000000000 Sve prethodne postavke su obrisane. Postavke su presnimljene na Q-Link kompatibilnu opremu spojenu na TV. Kada je operacija završena, pojavit će se prijem programske pozicije "1". Ako ugađanje nije završeno u potpunosti → "Ručno ugađanje" Za automatsko podešavanje, korištenjem tipki na prednjem panelu TV-a ① Pritisnite više puta dok se ne pojavi "Auto Setup" F ② Otvorite "Auto Setup" TV ③ Započnite "Auto Setup" TV ■ Za povratak na TV → F

Uređivanje postavki programskih pozicija

① Odaberite kanal koji ćete uređivati

Programme Edit
Prog.	Chan.	Name	Sound Sys.	Colour Sys.
1	CH33	1 2 3	SC1	Auto
2	CH21	X Y Z	SC1	Auto
3	CH21	F T P	SC1	Auto
4	CH60		SC1	Auto
5	CH21	4 5 6	SC1	Auto

kursor

■ Kako bi promjenili naziv TV postaje kod odabira kanala

Programme Edit Prog. Chan. Name Sound Sys. Colour Sys. 1 CH33 1 2 3 SC1 Auto 2 CH21 X Y = SC1 Auto 3 CH21 F T P SC1 Auto 4 CH6 = SC1 Auto 5 CH21 4 5 6 SC1 Auto

Odaberite "Name" stupac Otvorite "User input" režim unosa Odaberite znakove Postavite (Maximalno: pet znakova) Pohranite

■ Kako bi promjenili sustav zvuka s obzirom na signal

Programme Edit Proc. Chan Name Sound Sys. Colour Sys. 1 CH33 1 2 3 SC1 Auto 2 CH21 X Y Z SC1 Auto 3 CH21 F T P SC1 Auto 4 CH60 SC1 Auto 5 CH21 4 5 6 SC1 Auto

SC1:	PAL B, G, H / SECAM B, G
SC2:	PAL I
SC3:	PAL D, K / SECAM D, K
F:	SECAM L / L'

■ Kako bi promjenili sustav boje s obzirom na signal

Uobičajeno, odaberite "Auto"

Programme Edit Prog. Chan. Name Sound Sys. Colour Sys. 1 CH33 1 2 3 SC1 Auto 2 CH21 X Y Z SC1 Auto 3 CH21 F T P SC1 Auto 4 CH60 SC1 Auto 5 CH21 4 5 6 SC1 Auto

Pojavljuje se kada je kanal zaključan

• Unesite PIN kod dva puta prilikom prvog podešavanja.
  Zabilježite si PIN broj u slučaju da ga zaboravite.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Za prekid

→ Odaberite zaključan kanal

• Za zaključavanje svih
  kanala
  ● Za prekid svih zaključanih
  kanala

■ Za promjenu PIN koda

Odaberite "Change PIN" u ② i unesite novi PIN kod dva puta.

Napomena

- Podešavanje "Tvorničkih postavki" (p. 25) briše PIN kod i sva ostala podešenja.

Povratak postavki

Povratak postavki TV-a na tvorničke, tj. nema podešenog kanala.

Sve postavke (kanali, slike, kvaliteta zvuka, itd.) su poništene.

Prikaz izbornika MENU 1 2 Odaberite "Setup" VIERA Main Menu VIERA Link Picture Sound Setup 3 Odaberite "Shipping Condition" Setup Menu 1/2 Q-Link Settings Child Lock Tuning Menu Off Timer Off Language Teletext FLOF Shipping Condition ss Power Save Off Side Panel Off 4 Za povrat na TV EXIT Podesite

Povratak postavki Shipping Condition ① Provjerite poruku i pokrenite Shipping Condition All tuning data will be erased Are you sure? Are you sure? Confirm EXIT RETURN ② Pratite upute na ekranu "Automatsko podešavanje" počinje automatski. (s. 10) ■ Kako bi podesili samo TV kanale, npr. kod preseljenja → "Automatsko podešavanje" (s. 22)

Označavanje ulaznih terminala

Za lakše prepoznavanje i odabir ulaznih terminala, možete označiti svaki terminal na koji je spojen uređaj ili odabrati preskakanje terminala na koji nije spojen nijedan uređaj.

(Za odabir ulaznog režima → s. 14)

Terminal koji podesite biti će prikazan u izborniku "Input Selection" (s. 14) ili kao oznaka na ekranu

- Ako odaberete "Skip", ne možete odabrati ulazni terminal.

Korisnički unos

Možete slobodno odabrati naziv za svaki ulaz uređaja.


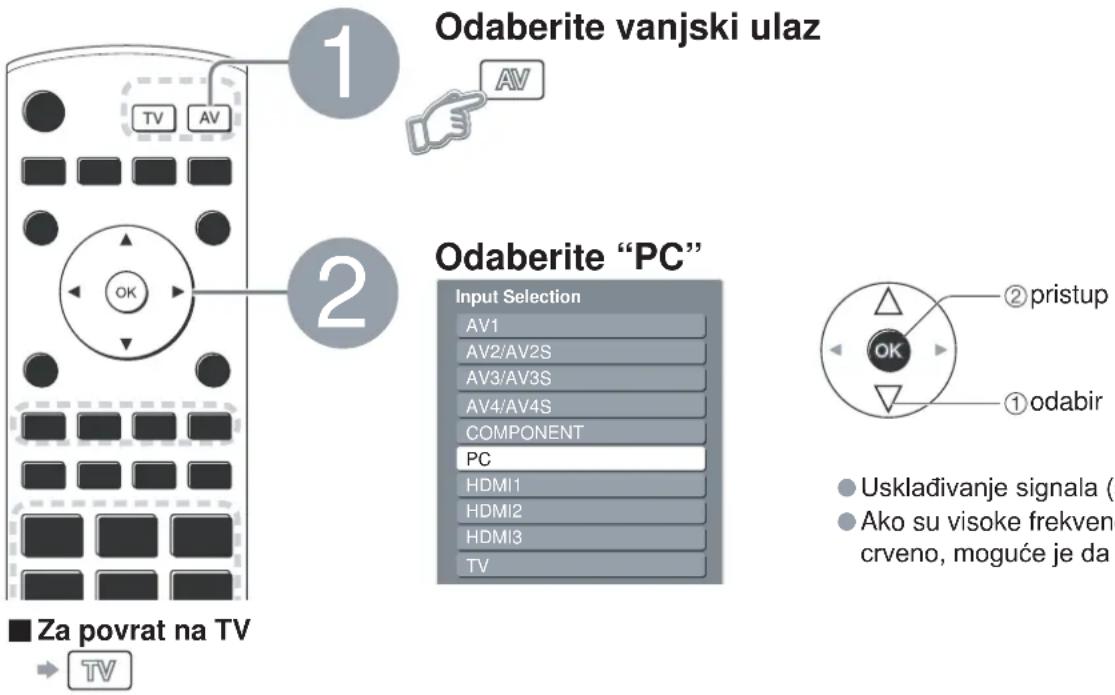

Prikaz PC ekrana na TV-u

Slika s računala spojenog na TV može se prikazati na ekranu TV-a.

Možete i slušati zvukove sa računala preko audio kabela povezanog s TV-om. Za povezivanje s PC-om (s. 34)

• Usklađivanje signala (s. 39)
• Ako su visoke frekvencije prikazane crveno, moguće je da signal nije podržan.

■ Podešenje PC izbornika (promjenite prema želji)
● Napraviti postavke → “Kako koristiti funkcije izbornika” 1 do 4 (str. 18)

Meni	Stavka		Postavke / konfiguracije (opcije)
Slike	Napredna PC podešenja	W/B High R Balans bijele u svijetlo crvenom području		1 1 i 2 istovremeno podešavanje
		W/B High B Balans bijele u svijetlo plavom području
		W/B Low R Balans bijele u tamno crvenom području
		W/B Low B Balans bijele u tamno plavom području
		Gamma (2.0 / 2.2 / 2.5 / S Curve)
Podešenja	PC podešenja	Ulazna razlučivost	Prebacivanje na široku slikuVGA (640 × 480 pixels), WVGA (852 × 480 pixels), XGA (1,024 × 768 pixels), WXGA (1,366 × 768 pixels)Mijenjanje opcija s obzirom na signal
		Taktna frekv.	Podesite na minimalnu razinu ako se pojave smetnje
		H-pozicija	Poravnava horizontalnu poziciju
		V-pozicija	Poravnava vertikalnu poziciju
		Frekvencija	Eliminira titranje i iskrivljenost slikePodesite nakon podešenja sata	Podesite na minimalni stupanj u slučaju pojav
		Sync	Odbire drugi sinkronizirani signal ako je slika iskrivljena (H & V / On G)H & V : s obzirom na horizontalni ili vertikalni signal sa vašeg PC-aOn G : s obzirom na zeleni signal sa vašeg PC-a (ako je dostupan)

• Ostale stavke → str. 20 i str. 21

- Može potrajati nekoliko sekundi prilikom promjene zvuka.

■ Izlazne postavke zvuka (koristite u koraku ③ ili ④)

① Prikaz izbornika

② Odaberite "Sound"

③ Odaberite "SPDIF Selection" i podesite

Ovi diagrami pokazuju naše preporuke za povezivanje TV-a sa različitom vanjskom opremom.

Za ostale veze, konzultirajte se sa instrukcijama za pojedini uređaj, donju tablicu, i specifikacije (str. 43)

Kamkorder / HDMI oprema Kompatibilni HDMI kabel M3 stereo mini plug (SV) AV4 (HDMI 3 AV) (VIDEO) ili (S-VIDEO) (AUDIO) Slušalice ■ Za poštimavanje glasnoće "Headphone Volume" u Izborniku zvuka (str. 20) Kamkorder / Uređaji za igre Kompatibilni HDMI kabel AUDIO R L PC AV 1 AV 2 AV 3 Y COMPONENT VIDEO PB PR L AUDIO AUDIO RGB VIDEO S VIDEO S VIDEO AUDIO

■ Tipovi kompatibilnih uređaja za pojedine konektore

Snimanje / Reprodukcija(uredaji)	Konektor	AV1	AV2[76KS]	AV3[Y2WH]	AV4	COMPONENT[IMAGE]	DIGITALAUDIOOUT[IMAGE]
								1	2	3
■Za snimanje / reproduciranje video kazeta / DVD-a (video / DVD rekorder)	○	○	○
■Za gledanje DVD-a (DVD uredaj)	○	○	○	○	○	○		○	○	○
■Za gledanje slika kamere (Video kamera)	○	○	○	○				○	○	○
■Za gledanje satelitske (Podesite satel. pr.)	○		○	○				○	○	○
■Za igranje igrica (Oprema za igrice)	○		○	○
■Za upotrebu pojačala sa sustav. zvuka							○
■Q-Link		○	○
■Direktno TV snimanje		○	○
■VIERA povezivanje (link)								○	○	○

○: Preporučeno povezivanje

VIERA Link (str. 32)

• Koristite kompatibilni HDMI kabel.
  ● Pročitajte priručnik za uređaje također.

■ Jednostavna reprodukcija i kontrola samo sa VIERA daljinskim upravljačem

Tehničke informacije

Omjer slike

Optimalna veličina i omjer mgu se odabrati i možete uživati u čišćoj slici. (s. 13)

■ Auto: Automatski omjer slike utvrđuje najbolji omjer slike kako bi se ispunio vaš ekran. To čini kroz četiri koraka kako bi utvrdio da li je slika koja se gleda širokoformatn slika.

Ako automatski omjer slike utvrdi da je signal širokog ekrana odmah će se prebaciti na odgovarajući 16:9 ili 14:9 režim. Ako automatski omjer ne utvrdi signal širokog ekrana onda to ovaj napredni TV obrađuje za najbolji efekt gledanja. Tekst koji je prikazan na ekranu naznačuje kako automatski omjer slike utvrđuje koji režim da koristite:

"WIDE" će se prikazati na gornjem lijevom dijelu ekrana ako je identifikacijski signak (WSS) prepoznat ili je prepoznat preko SCART terminala. Auto omjer slike se prebacuje n aodgovarajući 16:9 ili 14:9 široki omjer. Ova funkcija će često raditi na bilo kojem režimu. "Auto" se pojavljuje u gornjem lijevom kutu ekrana ako su crne crte iznad i ispod slike. Automatski omjer slike odabire najbolji omjer slike i proširuje sliku kako bi ispunila ekran. Ovaj proces može trajati nekoliko minuta, ovisno o osvijetljenju slike

• Omjer slike varira ovisno o programu, itd. Ako je omjer veći od standardnog "16:9", crne trake će se pojaviti na gornjem i donjem dijelu slike.
• Ako veličina slike izgleda neobično kada je program snimljen širokom slikom i reproduciran na video rekorderu, podesite traku na video rekorderu. (Pogledajte upute na video rekorderu.)
  Omjer slike može biti memoriran za SD (Standard definition) i HD (High definition) signale odvojeno
  ● Kako bi ručno odabrali omjer: (samo "16:9" ili "4:3" u PC režimu)

Auto

Najbolji omjer slike biti će odabran kako bi slika ispu- nila cijeli ekran

Direktno prikazuje sliku u omjeru "16:9" bez ometanja (anamorfno).

Prikazuje slike standardnim "14:9" bez povećanja.

Just

Prikazuje 4:3 sliku na punom ekranu. Rastezanje slike je primjetno samo na lijevom i desnom kraju

4:3

Prikazuje sliku u standardu "4:3" bez smetnji.

4:3 Full

Prikazuje "4:3" sliku povećano i izduženo horizontalno preko ekrana.

Zoom1

Prikazuje "16:9" kao letterbox "4:3" sliku bez smetnji.

Zoom2

Prikazuje "16:9" letterbox (anamorfno) sliku na punom ekranu bez smetnji.

Zoom3

Prikazuje "2.35:1" letterbox (anamorfno) aliku na puni ekran bez smetnji. Kod "16:9", prikazuje sliku u svom maksimalnoj (with slight enlargement).

Multi Window - Više slika

Možete gledati dvije slike istovremeno. (s. 13)

• Isti režim slike ne može biti prikazan istovremeno.
  Zvuk je aktivan samo za glavnu sliku kod režima više slika.
• Ne možete promijeniti omjer slike u režimu više slika.
• Više slika ne može se koristiti s PC-om, SD karticom ili HDMI (dostupno samo za glavnu sliku).
• Neke slike su ponovno formatirane za odgovarajuće gledanje preko zaslona.
  Vrijeme isključenja zaslona za ulazni režim ili programsku poziciju može biti podešen preko "Banner Display Timeout" funkcije u izborniku podešenja (s. 21).

Tehničke informacije

(Modificirani podavi na PC-u se moždaneće prikazivati pravilno.)

Kompatibilan tip kartice (maksimalnog kapaciteta): SDHC kartica (4 GB), SD kartica (2 GB), MMC (128 MB),

miniSD kartica (1 GB) (potreban je miniSD adapter)

PC može biti spojen na ovaj TV tako da su slika i zvuk sa PC-a emitirani sa TV-a.

●PC signali koji mogu biti uneseni: horizontalna frekvencija 31 to 69 kHz; vertikalna frekvencija
59 to 86 Hz (više od 1,024 signalnih linija mogu dovesti do nepravilnog prikaza slike).
●PC adapter nije neophodan za DOS/V-usagflašen D-sub 15-pinski konektor.

Napomena

●Neki PC modeli ne mogu biti povezani sa ovim TV-om.
Kada koristite PC, podesite prikaz kvalitete boje na maksimum.
- Za detalje oko prihvatljivih PC signala, pogledajte tablicu dolje.
● Max. rezolucija prikaza

Aspekt	4:3	1,440 × 1,080 pixels
	16:9	1,920 × 1,080 pixels

D-sub 15-pinski konektor

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑪

Pin br.	Naziv signala	Pin br.	Naziv signala	Pin br.	Naziv signala
1	R	6	GND (uzemljenje)	11	NC (nije povezan)
2	G	7	GND (uzemljenje)	12	NC (nije povezan)
3	B	8	GND (uzemljenje)	13	HD
4	NC (nije povezan)	9	NC (nije povezan)	14	VD
5	GND (uzemljenje)	10	GND (uzemljenje)	15	NC (nije povezan)

kompatibilni ulazni signali

COMPONENT (Y, PB, PR), HDMI

* Opaska: prihvatljivi ulazni signali

		IMDHKomponente
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1,125 (1,080) / 60i	*	*
1,125 (1,080) / 50i	*	*
1,125 (1,080) / 60p		*
1,125 (1,080) / 50p		*

PC (D-sub 15P)

Naziv signala	Horizontalna frekvencija (kHz)	Vertikalna frekvencija (Hz)
640 × 400 @70 Hz	31.47	70.07
640 × 480 @60 Hz	31.47	59.94
640 × 480 @75 Hz	37.50	75.00
800 × 600 @60 Hz	37.88	60.32
800 × 600 @75 Hz	46.88	75.00
800 × 600 @85 Hz	53.67	85.06
852 × 480 @60 Hz	31.44	59.89
1,024 × 768 @60 Hz	48.36	60.00
1,024 × 768 @70 Hz	56.48	70.07
1,024 × 768 @75 Hz	60.02	75.03
1,024 × 768 @85 Hz	68.68	85.00
1,280 × 1,024 @60 Hz	6	20.0689.3
1,366 × 768 @60 Hz	48.39	60.04
Macintosh13" (640 × 480)	35.00	66.67
Macintosh16" (832 × 624)	49.73	74.55
Macintosh21" (1,152 × 870)	68.68	75.06

Napomena

• Signali ne navedeni u gornjoj tablici možda neće biti vidljivi.
  Gore navedeni signali su reformirani za optimalno gledanje na vašem ekranu.
• Prihvatljivi ulazni signali za PC su uglavnom kompatibilni sa VESA standardima.
• PC signal je uvećan ili komprimiran za prikaz, tako da možda neće biti moguće prikazati fine detalje sa istanačanom jasnoćom.

Pitanja i odgovori

Prije pozivanja servisa ili asistencije, molimo vas pratite ove jednostavne vodiče prema riješenju problema. Ako je problem i dalje prisutan, molimo vas kontaktirajte vašeg lokalnog Panasonic distributera za pomoć.

Bijele točke ili zasjenjene slike (šum)

● Provjerite poziciju, usmjerenje i priključak antene.

Nema slike niti zvuka

Da li je TV u "AV režimu rada"?
Da li je kabel za napajanje spojen u utičnicu?
Da li je TV uključen?
● Provjerite Izbornik slike (str. 20) i glasnoću.
● Provjerite sve potrebne SCART kablove i veze da li su pravilno spojeni.

Automatski omjer slike

● Automatski omjer slike je funkcija koja odabire najbolji omjer slike koji će ispuniti vaš ekran. Za podešavanje funkcije pogledajte str. 36.

S-Video / crna and bijela slika

- Koristeći AV tipku potvrdite odabir S-VieA I.e. V2/ V2S (str. 14).

Poruke na ekranu - I.e. EC/AV1

- Možete ih jednostavno pobrisati pritiskom na tipku i Pritisnite još jednom za ponovni prikaz.

Trajno osvjetljene točke na ekranu

- Uslijed produkcijskog procesa ove tehnologije ovo je možda rezultat nekih pixela koji su trajno osvjetljeni ili zatamnjeni. Ovo nije kvar.

Smanjen kontrast

- Kontrast je smanjen u slijedećim uvjetima bez operacije od strane korisnika za nekoliko minuta:

• bez signala u AV režimu
  • odabran je zaključan kanal
  • odabran je nevažeći kanal
• prikazan izbornik
• prikaz manjih slika, liste ili cijelih slika u SD kartičnom režimu.

		RiješenjemelborP
Ekran	Kaotična slika, šumovi	Podesite "P-NR" u izborniku slika (za odstranjivanje šumova). (str. 20)Provjerite električne proizvode u blizini TV-a (automobil, motocikl, fluorescentna lampa).
	Nema prikaza slike	Da li je "Colour" ili "Contrast" u Izborniku slika podešen na minimum? (str. 20)Provjerite sistem boja. (str. 23)
	Maglovita ili iskrivljena slika (bez zvuka ili mala glasnoća)	Ponovno podešavanje kanala. (str. 22)
	Prikaz neobične slike	Ugasite TV na glavnom prekidaču za paljenje i gašenje, zatim ponovno upalite TV.
Zvuk HDMI Ostalo	Nema zvuka	Da li je aktivirana opcija "Sound mute" ? (str. 7)Da li je glasnoća na minimumu?
	Razina zvuka je niska ili je zvuk poremečen	Primatelj zvučnog signala moeže biti pokvaren.Odaberite "MPX" (str. 20) u Zvučnom izborniku na "Mono".Provjerite sustav zvuka. (str. 23)
	Javlja se vrtložni zvuk	To je zvuk ugrađenog ventilatora hlađenja (nije znak greške u radu).
	Zvuk je neobičan	Podesite postavke zvuka spojenog uređaja na "2ch L.PCM".Provjerite "HDMI1 / 3 Input" postavke u izborniku zvuka. (str. 20)Ako postoji problem sa digitalnim vezom zvuka, odaberite analognu vezu zvuka. (str. 31)
	Prikaz slike sa vanjskog uređaja su neuobičajene kada je vanjski uređaj spojen preko HDMI	Da li je HDMI kabel spojen pravilno? (str. 34)Isključite TV i vanjski uređaj i ponovno ih uključite.Provjerite ulazni signal vanjskog uređaja. (str. 39)Koristite uređaje suglasne sa EIA/CEA-861/861B.
	TV odlazi u "Standby režim"	Timer isključenje funkcija je aktivirana.TV prelazi u "Standby mode" otprilike 30 min. nakon završetka prijenosa.
	Ne radi daljinski upravljač	Da li su baterije pravilno umetnute? (str. 6)Da li je TV uključen?
	Pojavljuje se poruka koja ukazuje na pogrešku	Pratite poruku na ekranu.Ako je problem i dalje prisutan, kontaktirajte ovlašteni servis centar.

Licence

Vlasnici zaštitnih znakova

● VGA je zaštitni znak International Business Machines Corporation.

● Macintosh je registrirani zaštitni znak Apple Computer, USA.

● S-VGA je registrirani zaštitni znak Video Electronics Standard Association.

Čak i ako nema posebne napomene od strane proizvođača koja je proizvela zaštitni proizvod, ovi zaštitni znakovi su u potpunosti ispoštovani.

SDHC Logo je zaštitni znak.

- HDMI, HDMI Logo i High-Definition Multimedia priključak su registrirani zaštitni znakovi od HDMI Licensing LLC.

HDAVI Control™ je zaštitni znak od Matsushita Electric Industrial Co., Ltd.

- TruSurround XT, SRS i Cmbol su zaštitni znakovi od SRS Labs, Inc.

TruSurround XT tehnologija je ugrađena pod licencom od SRS Labs, Inc.

● "AVCHD" i "AVCHD" logo su zaštitni znakovi od Matsushita Electric Industrial Co., Ltd. i Sony Corporation.

● Proizvedeno pod licencom od Dolby Laboratories.

Dolby i dupli-Đ simbol su zaštitni znakovi od Dolby Laboratories.

Specifikacije

			P007YP05-HTP00
Napajanje AC 220-240 V, 50 / 60 Hz
Porosija energije	Prosječno korištenje W165W684
	Pripravno stanje W3.0W5.0
Panel ekrana	Omjer slike 16:9
	Vidljiva velčina ekrana		106 cm (dijagonalno)	127 cm (dijagonalno)
			922 mm (Š) × 518 mm (V)	1,106 mm (Š) × 622 mm (V)
	Broj piksela		2,073,600 (1,920 (Š) × 1,080 (V)) [5,760 × 1,080 točaka]
Zvuk	Zvučnici		Bas (Φ 80 mm) × 2 kom, Visoki ton (23 mm × 100 mm) × 2 kom
	Audio izlaz		31 W (15.5 W + 15.5 W), 10 % THD
	Slušalice		M3 (3.5 mm) stereo mini priključak × 1
PC signali			VGA, SVGA, XGA SXGA ...... (komprimirano) Frekvencija horizontalnog skeniranja 31 - 69 kHz Frekvencija vertikalnog skeniranja 59 - 86 Hz
Sustavi prijema / Nazivi frekvencijskih područja			PAL B, G, H, I, SECAM B, G, SECAM L / L' VHF E2 - E12 VHF H1 - H2 (ITALY) VHF A - H (ITALY) UHF E21 - E69 CATV (S01 - S05) CATV S1 - S10 (M1 - M10) CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband) PAL D, K, SECAM D, K VHF R1 - R2 VHF R3 - R5 VHF R6 - R12 UHF E21 - E69 PAL 525/60 Reprodukcija NTSC traka za neke PAL Video rekordere (VCR) M.NTSC Reprodukcija s M. NTSC Video rekordera (VCR) NTSC (AV input only) Reprodukcija s NTSC Video rekordera (VCR)
Antena			VHF / UHF
Uvijeti rada			Temperature : 0 °C - 35 °C Humidity : 20 % - 80 % RH (bez kondenzacije)
Terminali za spalanje	AV1 (Scart terminal)		21 Pinski terminal (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz)
	AV2 (Scart terminal)		21 Pinski terminal (Audio/Video ulaz, Audio/Video izlaz, S-Video ulaz, Q-Link)
	AV3 (Scart terminal)		21 Pinski terminal (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz, S-Video ulaz, Q-Link)
	AV4	VIDEO	RCA PIN Type × 1	1.0 V[p-p] (75 Ω)
		S-VIDEO	Mini DIN 4-pin	Y:1.0 V[p-p] (75 Ω) C:0.286 V[p-p] (75 Ω)
		AUDIO L - R	RCA PIN Type × 2	0.5 V[rms]
	COMPONENT	VIDEO	Y PB, PR	1.0 V[p-p] (uključujući sinkronizaciju) ±0.35 V[p-p]
		AUDIO L - R	RCA PIN Type × 2	0.5 V[rms]
	Others	HDMI1 / 2 / 3	TYPE A konektori	● To podržava TV "HDAVI Control 2" funkcija.
		PC	HIGH-DENSITY D-SUB 15PIN	R,G,B/0.7 V[p-p] (75 Ω) HD, VD/TTL Level 2.0 - 5.0 V[p-p] (visoka impedancija)
		Card slot	SD CARD slot × 1
	Output	AUDIO L - R	RCA PIN Type × 2	0.5 V[rms] (high impedance)
		DIGITAL AUDIO OUT	PCM / Dolby Digital, Fiber optic
Dimenzije ( Š × V × D )			1,077 mm × 689 mm × 138 mm	1,266 mm × 802 mm × 138 mm
Težina			39.0 kg Net	48.0 kg Net

Napomene

• Design i specifikacije mogu se promijeniti bez najave. Težina i dimenzije su aproksimativne vrijednosti.
• Ova oprema odgovara EMC standardima koji su dolje navedeni.

EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.

Ovaj proizvod je licenciran pod AVC patent portfoliom licence za osobnu i nekomercijalnu uporabu od potrošača kako bi (i) kodirao video u sukladnosti s AVC Standardom ("AVC Video") i/ili (ii) dekodirao AVC Video koji je kodiran od strane potrošača uključenog samo u osobnu i nekomercijalnu aktivnost i/ili koristi materijale od video poslužitelja licenciranog za pružanje AVC Video. Licenca nije dodijeljena i ne smije se koristit za bilo koju drugu uporabu. Dodatne informacije mogu se dobiti od MPEG LA, LLC. Pogledajte: http://www.mpegla.com.

Informacije o odlaganju elektroničkog i električnog otpada (privatna domaćinstva)

Ovaj simbol na proizvodima i/ili pratećoj elektronički dokumentaciji znači da se iskorišteni električni proizvodi ne smiju miješati s ostalim kućanskim otpadom.

Za pravilno odlaganje, obnavljanje i reciklažu, molimo vas odnesite ovaj proizvod na za to predviđena skupljališta, gdje će biti besplatno prihvaćeni. Dodatno, u nekim zemljama možete vratiti vaš proizvod lokalnom prodavaču s mogućnosti otkupa ekvivalentnog novog uređaja.

product.

Pravilno odlaganje proizvoda pomoći će sačuvati vrijedne izvore sirovina i spriječiti potencijalno negativne efekte na ljudsko zdravlje i okoliš, koji mogu konačno djelovati pojačano zbog nekontroliranog

odlaganja. Molimo vas kontaktirajte lokalne vlasti za detalje o najbližem odlagalištu otpada.

Kazne se mogu podijeliti zbog nepravilnog odlaganja ovakvog otpada, ovisno o lokalnim zakonima.

Za poslovne korisnike u Europskoj Uniji

Ako želite odbaciti električni ili elektronički otpad, molimo vas kontaktirajte lokalnog distributera ili dobavljača za više informacija.

Informacije o odlaganju u ostalim državama izvan EU

Ovaj simbol je važeći samo u Europskoj uniji.

Broj modela i serijski broj ovog proizvoda mogu se naći na stražnjem panelu. Potrebno je zabilježiti serijski broj na mjesta predviđena dolje i sačuvati ove upute, zajedno s računom od kupnje uređaja kao trajni podatak vaše kupnje kako bi olakšali identifikaciju u slučaju gubitka ili krađe te za potrebe servisiranja pod garancijom.

Serijski brojBroj modela
