KÄYTTÖOHJE HPC 160DB Biltema

FI - Lue käyttöohje kokonaan ja varmista, että ymmärrät sen sisällön, ennen kuin käytät tuotetta ensimmäisen kerran! Säilytä käyttöohje varmassa paikassa tulevaa tarvetta varten.

Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla/

Edellä kuvattu vakuutuksen kohde on asiaa koskevan unionin yhdenmukaistamislainsäädännön vaatimusten mukainen/

Kaikkien käyttäjien on luettava tämä käyttöohje huolellisesti. Säilytä käyttöohje turvallisessa paikassa helposti saatavilla. Pidätämme oikeuden mahdollisuuteen, että kuvat ja kuvitukset eivät vastaa tuotetta kaikilta osin.

Sisällysluettelo

TURVALLISUUS ....SIVU 19

TIETOJA TUOTTEESTA .....SIVU 20

KÄYTTÖ ....SIDA 22

Merkki: Sisältö
	Lue käyttöohje.
	Käytä kuulosuojaimia.
	Käytä suojalaseja.
	Kone on kaksoiseristetty, joten pistorasian ei tarvitse olla maadoitettu. Sähköosien korjaukset on aina annettava ammattitaitoisen korjaajan tehtäväksi.
	Älä kytke sitä juomaveteen, jos hanassa ei ole sisäänra-kennettua tai ulkoista takais-kuventtiiliä.
	Älä suuntaa korkeapaine-suihkua ihmisiin, eläimiin, aktiivisiin sähkölaitteisiin tai itse koneeseen.
	Taattu ääniteho, käytä kuulonsuojaimia.

Termit
Yleiset turvalli-suusohjeet.	Perusturvallisuuteen liittyvää tietoa, joka jokaisen konetta käyttävän on tiedettävä, vaikka kaikki asiat eivät kyseistä konetyyppiä koskisikaan.
Erityiset turvalli-suusohjeet	Käytettävää konetta koskevat turvallisuusmääräykset.
VAROITUS! Hengenvaarallisen tai vakavan henkilövahingon vaaraa.
HUOMIO! Henkilövahingon vaara.

Yleiset turvallisuusmääräykset sähkötyökaluille

⚠️ VAROITUS! Perehdy kaikkiin tämän sähkötyökalun mukana toimitettuihin turvallisuusmääräyksiin, ohjeisiin, kuviiin ja teknisiin tietoihin. Jos seuraavia ohjeita ei noudateta, vaarana on sähköisku, tulipalo tai vakava henkilövahinko.

Turvallisuus työpaikalla

f. Pidä työalue siistinä ja hyvin valaistuna. Siivoa-mattomat tai huonosti valaistut työpaikat lisäävät onnettomuusriskiä.
g. Älä käytä sähkötyökalua räjähdysvaarallisissa olosuhteissa, kuten lähellä syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalusta muodostuvat kipinät voivat sytyttää pölyn tai kaasun.
h. Lapset ja muut sivulliset on pidettävä pois työalueelta, kun käytät sähkötyökalua. Jos tarkkaavaisuutesi herpaantuu työn aikana, saatat menettää työkalun hallinnan.

Sähköturvallisuus

a. Sähkötyökalun pistokkeen on oltava pistorasiaan sopiva. Älä koskaan tee muutoksia pistokkeeseen. Maadoitettuja sähkötyökaluja ei saa kytkeä sähköverkkoon pistokesovittimella. Pistokkeen käyttäminen alkuperäisellä tavalla vähentää sähköiskuvaaraa.
b. Vältä kehokosketusta maadoitettuihin pintoihin, esim. putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara lisääntyy, jos kehosi on maadoitettu.
c. Älä altista sähkötyökaluja sateelle ja kosteudelle. Sähkötyökalun sisälle päässyt vesi lisää sähköiskun vaaraa.
d. Älä käsittele virtajohtoa väärin. Älä käytä virtajohtoa sähkötyökalun kantamiseen tai vetämiseen.

Älä irrota työkalua pistorasiasta virtajohdosta vetämällä, vaan pidä kiinni pistokkeesta. Pidä virtajohto kaukana kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vaurioituneet virtajohdot tai sotkuiset johtovyyhdit lisäävät sähköiskujen vaaraa.

e. Kun sähkötyökalua käytetään ulkona, sen kanssa on käytettävä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun vaaraa.
f. Jos sähkötyökalua on käytettävä kosteassa paikassa, sähkökytkennässä on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkin vähentää sähköiskujen vaaraa.

Henkilöturvallisuus

a. Kiinnitä huomiota siihen, mitä teet, ja käytä tervettä järkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Huomion herpaantuminen voi johtaa vakavaan henkilövahinkoon.
b. Käytä suojavarusteita. Käytä aina suojalaseja. Käytä tarvittaessa myös muita suojavarusteita, kuten hengityssuojaa, luistamattomia turvajalkineita, kypärää ja kuulonsuojaimia.
c. Estä tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä, ennen kuin liität sähkötyökalun virtalähteeseen ja nostat tai kannat työkalua.
d. Älä kurota jonkin työvaiheen tekemiseksi. Säilytä koko ajan kunnollinen jalansija ja hyvä tasapaino. Hyvä tasapaino auttaa hallitsemaan sähkötyökalua yllättävissä tilanteissa.
e. Älä laiminlyö turvallisuusohjeita siksi, että työkalu on sinulle tuttu. Varomaton käsittely voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

Sähkötyökalun käyttäminen ja hoitaminen

a. Älä pakota sähkötyökalua. Käytä oikeaa sähkötyökalua työhösi. Sähkötyökalut toimivat paremmin ja turvallisemmin, kun niitä käytetään oikealla tavalla aiottuun työtehtävään.
b. Älä käytä sähkötyökalua, jos virtakytkin on viallinen. Sähkötyökalut, joita ei voi sammuttaa virtakytkimellä, ovat vaarallisia ja ne on korjattava.
c. Katkaise virta ennen sähkötyökalun säätämistä, asentamista ja säilytykseen siirtämistä. Varotoimi estää sähkötyökalun käynnistämisen vahingossa.
d. Säilytä sähkötyökalua lasten ulottumattomissa. Älä anna kokemattomien henkilöiden käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.
e. Noudata hoito-ohjeita. Tarkista, että sähkötyökalu on toimintakunnossa ja että kaikki osat ovat ehjiä ja asennettu oikein. Jos sähkötyökalu on vaurioitunut, se on korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosti hoidetuista sähkötyökaluista.
f. Käytä sähkötyökalua ja lisävarusteita käyttöohjeiden

mukaisesti sekä työolosuhteet ja työtehtävä huomioiden. Jos sähkötyökalua käytetään sille sopimattomaan tehtävään, voi syntyä vaarallisia tilanteita.

g. Pidä kahvat ja otepinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja otepinnat vaikeuttavat sähkötyökalun hallintaa odottamattomissa tilanteissa.

Huolto

- Sähkötyökalun huollon saa suorittaa vain pätevä korjaaja identtisillä varaosilla. Tämä varmistaa, että sähkötyökalun käyttäminen on turvallista.

Erityiset turvallisuusohjeet

• Pidä aina kiinni eristetystä kädensijasta, sillä se suojaa käyttäjää sähköiskuilta, mikäli kone katkai-see oman johtonsa tai jonkin muun jännitteenalai-sen sähköjohdon.
• Konetta ei saa liittää juomavesijohtoon.
• Varoitus! Korkeapainesuihkut voivat olla väärinkäytettynä vaarallisia. Älä suuntaa vesisuihkua ihmisiin, sähkölaitteisiin tai itse korkeapainepesuriin.
• Varoitus! Älä käytä vesisuihkua omien tai muiden ihmisten jalkineiden tai vaatteiden puhdistamiseen.
• Varoitus! Lapset ja muut henkilöt, jotka eivät ymmärrä käyttöohjeita, eivät saa käyttää korkeapai-nepesuria.
• Varoitus! Korkeapaineletkut, tarvikkeet ja liittimet ovat tärkeitä osia koneen turvallisuuden kannalta. Käytä vain valmistajan suosittelemia letkuja, tarvikkeita ja liittimiä. Turvallisuussyistä koneessa saa käyttää vain valmistajan hyväksymiä varaosia.
• Varoitus! Vesisuihkun korkea paine voi lennät-tää osia käyttäjään päin. Tämän vuoksi koneen käytössä on aina käytettävä suojavarusteita, kuten suojalaseja ja kuulonsuojaimia.
• Varoitus! Suihkusuuttimen käyttö voi aiheuttaa äkil- lisen vastareaktion ja vääntömomenttikuormituksen suoraan suihkuun. Varmista, että seisot tukevasti ja että pidät suihkusuutinta kunnolla, muuten sinä tai joku muu voi vahingoittua.
• Varoitus! Hengenvaarallinen tilanne! Ole varovainen, kun puhdistat painepesurin pyöriä, sillä niihin liittyy vaurioitumis- tai räjähdysvaara. Ensimmäinen merkki vaurioituneesta renkaasta värimuutos renkaassa. Vahingoittuneet rengasventtiilit ja renkaat ovat hengenvaarallisia. Pidä vesisuihku aina vähintään 30 cm:n päässä renkaista.

TIETOJA TUOTTEESTA

Käyttötarkoitus

Korkeapainepesurissa on kemikaalisäiliö painepesureille kehitettyjä erikoispuhdistusaineita varten.

Painepesuri on suunniteltu:

- toimimaan kylmällä vedellä, jonka lämpötila on 0–40° C.

• ajoneuvojen, veneiden, maatalouskoneiden ja koneiden, ajoluiskien ja terassien ym. puhdistamiseen
• puhtaalla vedellä.
• käytettäväksi tässä käyttöohjeessa kuvatulla tavalla.

Virheellinen käyttäminen voi johtaa vakaviin henkilövahinkoihin.

käytettäväksi ainoastaan edellä kuvattuun käyttötarkoi- tukseen.

• Sähkötyökalu on tarkoitettu yksityiseen käyttöön suositetuilla tarvikkeilla ja käyttöohjeessa annettujen ohjeiden mukaan. Kaikenlainen muu käyttö katsotaan virheelliseksi.
• Sähkötyökalua ei saa muuntaa, avata tai korjata ilman asianmukaista pätevyyttä.

Tekniset tiedot

Toimitukseen sisältyy: Säädettävä suihkusuutin, puhdistusneula kalkinpoistoon.

Jännitealue ja taajuus ..... 230V \~/ 50 Hz

Teho 2500 W

Kotelointiluokka IPX5

Eristysluokka .... Luokka II

Tuloveden paine maks. . . . . . . 6 bar

Tuloveden lämpötila maks. . . . . 40°C

Mitattu äänenpainetaso (LPA): 79,2 dB(A)

Epätarkkuus K: 3,0 dB(A)

Taattu äänitehotaso (LWA): ... 96 dB(A)

Mitattu ääniteho: (LWA): ..... 92,5 dB(A)

Tärinä 2,5 m/s²

Epätarkkuus (K) 1,5 m/s²

Paino 23,5 kg

Kuparikäämitetty induktiomoottori

Alumiinipumppu

Letku 8 m

Kaapeli 5 m

Ääni- ja tärinätasot

Ilmoitetut ääni- ja tärinätasot ovat päästöarvoja, jotka on tarkoitettu koneiden väliseen vertailuun ja alustavaan altistuksen arviointiin. Tarvittavien suojaustoimien määrityksessä on huomioitava kaikki kokonaisaltistukseen vaikuttavat tekijät. Tällaisia tekijöitä voivat olla esimerkiksi työkaluun asennetut tarvikkeet, työskentelyn kesto, työtehtävä, työympäristö tai koneen puutteellinen kunnossapito.

HUOMIO!

Kuulo- ja tärinävammojen vaara.

• Käytä asianmukaisia kuulosuojaimia altistuksen mukaan.
• Pidä tauko, mikäli havaitset seuraavia oireita: kylmät tai valkoiset sormet, tunnottomuus, pistely, käsivoimien vähentyminen, lihaskouristelu, särky.

Pakkauksen sisältö

Tarkista, että olet saanut seuraavat osat, ennen kuin hävität pakkauksen:

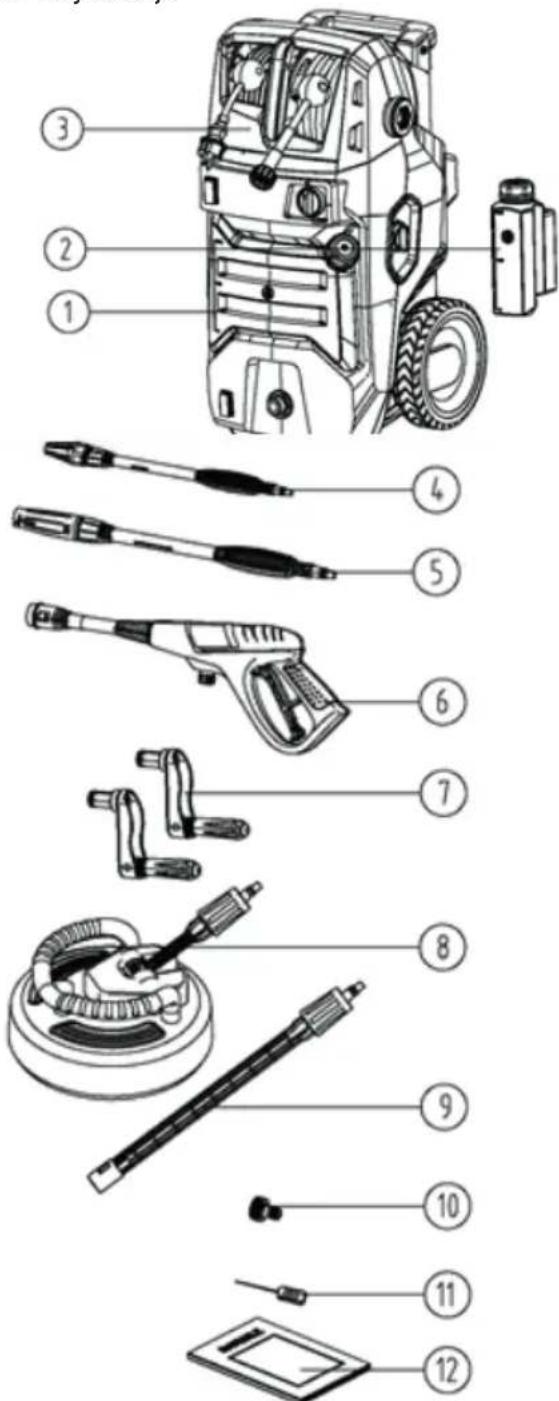

Koneen osat

1. Puhdistusaine pullo A
2. Puhdistusaine pullo B
3. Painepesuri
4. Suihkusuutin turbo
5. Suihkusuutin
6. Suihkupistooli
7. Kampi
8. Terassipesuri
9. Jatkovarsi terassipesurille
10. Pikaliitin
11. Suutinneula
12. Käyttöohje

VAROITUS! Irrota johto pois ennen laitteen huolto-töiden suorittamista. Käytä vain alkuperäisiä osia. Ennen koneen käyttöä on tärkeää tutkia työalue. Varmista, että ei alueella ole mitään, mihin voi kompastua, ja että kaikki ovet ja ikkunat ovat kiinni.

VAROITUS! Varmista ennen liittämistä, sähköverkon jännite on 230 V.

HUOM! Edellyttää kytkentää 16 A -sulakkeella.

Kokoaminen

1. Vedä painepesurin kahvaa ylöspäin, kunnes se napsahtaa paikalleen.

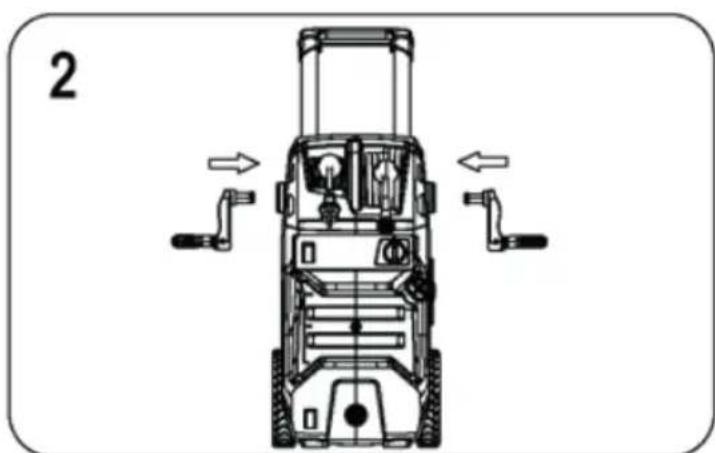

1. Kiinnitä kammet johto- ja letkukeloihin.

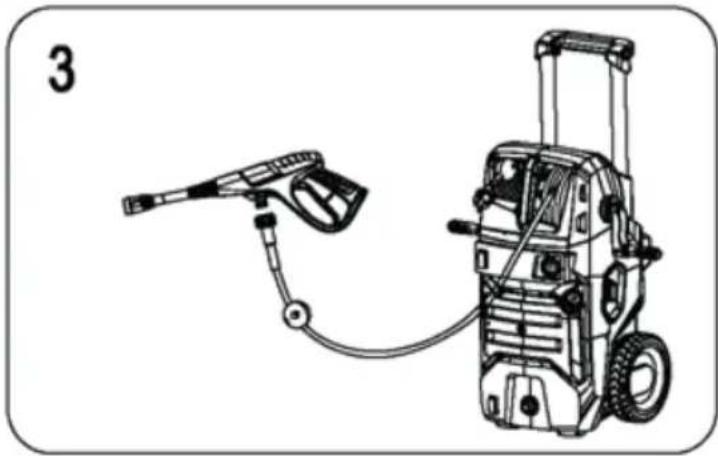

1. Yhdistä letku ja suihkupistooli. Kiristä kunnolla ja varmista, että liitos on pitävä.

1. Aseta suihku- tai turbosuutin suihkupistooliin ja lukitse kääntämällä 1/4 kierrosta. Tarkista, että suutin on hyvin kiinni.

1. Kiinnitä pikaliitin koneen tulovesiliitäntään. Kiristä käsin.

1. Ennen kuin kiinnität vesiletkun (ei sisälly), laske sen läpi vettä niin, ettei sen sisälle jää ilmaa. Muuten ilma päätyy painejärjestelmään. Yhdistä vesiletku painepesuriin pikaliittimellä (ei sisälly).

1. Yhdistä vesiletku vesihanaan ja avaa hana.
2. Varmista, että virtakatkaisin on POIS PÄÄLTÄ.

1. Tarkista ennen sähköjohdon liittämistä pistorasiaan, että painepesurin virtakatkaisin on POIS PÄÄLTÄ ja että pistoke ja kätesi ovat kuivat. Kytke johto pääkytkimeen. HUOM! Suosittelemme vika-virtakytkimen käyttämistä.

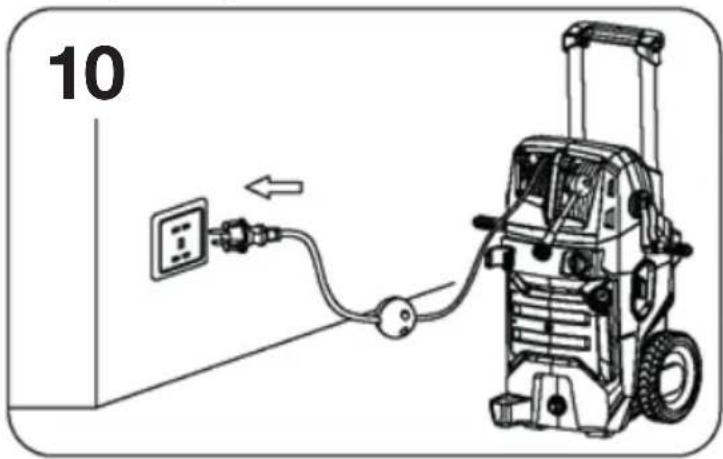

2. Liitä pistoke pistorasiaan.

Ennen käyttöä

• Tarkista, ettei koneessa ole näkyviä vaurioita.
• Tarkista, että koneen kaikki osat ovat hyvin paikoillaan.
• Tarkista, että vesiletku ja paineletku ovat tiukasti kiinni.
• Varmistin estää liipaisimen käytön vahingossa. Se varmistaa myös, ettei suihkupistoolia lukita PÄÄLLÄ-asentoon.

Toiminnot ja asetukset

Perehdy sähkötyökalun toimintoihin ja säädä asetukset käyttäjän ja tehtävän työn mukaan.

Käyttö

Käynnistäminen

1. Aseta painepesuri tasaiselle alustalle. Ota tukeva asento.
2. Avaa suihkupistoolin varmistin ja paina liipaisinta, kunnes vesi virtaa tasaisesti (kuva 11).

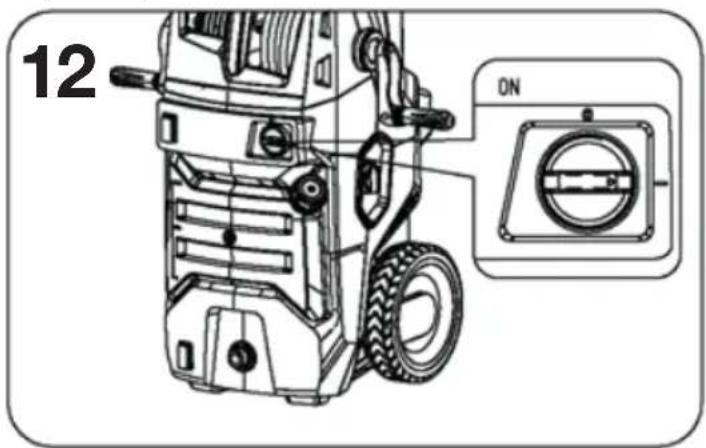

1. Käännä virtakatkaisin PÄÄLLÄ-asentoon (kuva 12).

Sammuttaminen

1. Vapauta liipaisin.
2. Käännä virtakatkaisin POIS PÄÄLTÄ-asentoon, ja irrota pistoke pistorasiasta.
3. Sulje vesihana.

Painepesurin käyttäminen

VAROITUS! Sammuta kone aina, kun vaihdat suut- timen. Virtaavan veden voima saa suihkusuuttimen liikkumaan, ja siksi vakaa asento ja suihkupistoolin ja suuttimen pitäminen molemmin käsin on niin tärkeää.

1. Pidä kädensijasta kiinni molemmin käsin. Varau-du painepesurin käynnistämisestä aiheutuvaan takapotkuun.
2. Avaa varmistimen lukitus ja paina liipaisin alas. Suutin suihkuttaa vettä niin kauan kuin painat liipaisinta. Suihkutus lakkaa, kun vapautat liipaisimen.

Varoitus!

Älä säädä suihkeen leveyttä suihkutuksen aikana. Sammuta kone, jos jätät sen valvomatta pitkäksi aikaa.

- Säädettävää suihkusuutinta voi kääntää 180°. Suuttimen kääntäminen vaikuttaa vesisuihkun leveyteen (kuva 13).

Pesuaineen käyttäminen koneessa

1. Lukitse koneen varmistin (kuva 14)

1. Vedä pesuainesäiliöt varovasti ulos ja lisää niihin pesuainetta. Paina säiliöt takaisin paikoilleen (kuva 15).

1. Käännä suutin pienelle paineelle (kuva 16). Avaa varmistimen lukitus.

1. Käynnistä painepesuri ja paina liipaisinta. Puhdistusaine sekoittuu automaattisesti veteen ja tulee ulos, kun suihkutat. Käytä puhdistusainetta kuivalla alustalla, alhaalta ylöspäin.
2. Huuhtele puhtaalla korkeapaineisella vedellä. Huuhtele pystypinnat alhaalta ylös ja sitten takaisin alas. Pidä suutinta 15-20 cm päässä työpinnasta 45°:een kulmassa.

HUOM!

• Jätä puhdistusaine pinnalle hetkeksi, ennen kuin huuhtelet sen pois. Älä kuitenkaan anna sen kuivua pinnalle.
• Kun pesuainepesu on valmis, täytä säiliö puhtaalla vedellä. Suihkuta vettä sen jälkeen painepe-surin läpi pienellä paineella minuutin ajan niin, että pesuaine huuhtoutuu kokonaan pois. Ota pesuainesäiliöt pois ja huuhtele ne puhtaiksi.

Terassipesuri

Tuotteen kuvaus

1. Kädensija pystysuorien pintojen suihkuttamiseen
2. Jatkovarsi

3. Lukkomekanismi

4. Terassipesurissa on pyörivä suutin, ja siksi laite sopii erittäin hyvin esimerkiksi puu-, betoni- ja kivilattioiden ja -seinien tehokkaaseen pesuun.

5. Terassipesuri puhdistaa sileät pinnat nopeammin ja vähäisimmillä roiskeilla kuin tavallinen suihkusuutin.
6. Terassinpesuria voi käyttää seuraavissa painepe-sureissa: 17-962, 17-964, 17-965, 17-966 ja 17-967.

Jatkovarren kiinnittäminen terassipesuriin

1. Käännä lukkomekanismia myötäpäivään niin pitkälle kuin se menee.
2. Liitä jatkovarren kiinnike terassipesuriin ja kierrä jatkovartta myötäpäivään.
3. Lukitse liitos kääntämällä lukkomekanismia vastapäivään.

Varoitus: Tarkista ennen aloittamista, että terassipesuri on tukevasti kiinni suihkupistoolissa eikä voi lennähtää irti, kun käynnistät koneen.

1. Kiinnitä jatkovarsi (ja terassipesuri) suihkupistooliin.
2. Säädä yksityiskohdat sopiviksi ensin pienellä alueella, ennen kuin aloitat varsinaisen pesun.

Terassipesurin käyttäminen

• Varmista, ettei terassipesurin vaikutusalueella on muita ihmisiä tai eläimiä.
• Aseta terassipesuri puhdistettavalle pinnalle.
• Ota vakaa asento ja pidä suihkupistoolista ja suuttimista molemmin käsin.
• Aloita terassin pesu liipaisinta painamalla.

HUOLTAMINEN

Puhdistaminen

Puhdista kaikki säätimet ja ilma-aukot pölystä, öljystä ja rasvasta. Älä käytä muovia vahingoittavia voimakkaita liuottimia.

• Pyyhi kone kostealla liinalla jokaisen käytön jälkeen.
• Puhdista painesuutin.
• Painepesurissa on tulovedensuodatin, joka suo- jaa pumppua. Tämä suodatin on pidettävä puhtaana, koska muuten veden virtaus voi heikentyä ja pumppu vahingoittua. Puhdista suodatin poistamalla pikaliitin ja ottamalla suodatin pois.
  • Huuhtele suodatin puhtaaksi.
• Asenna suodatin ja pikaliitin takaisin.

HUOM!

Jos suihkusuutin tukkeutuu, paine nousee liian korkeaksi, joten suutin on puhdistettava välittömästi. Puhdista se työntämällä mukana toimitettu puhdistusneula tukkeutuneiden reikien läpi. (Kuva 17)

17

• Sähkötyökalua ei saa avata, muuntaa eikä korjata ilman asianmukaista pätevyyttä.
• Irrota pistoke pistorasiasta ennen huolto- ja kunnossapitotöiden aloittamista.
• Käytä vain alkuperäisiä osia vastaavia varaosia.

Säilytys

Säilytä sähkötyökalu lasten ja sivullisten ulottumattomissa puhtaassa ja kuivassa tilassa, jonka lämpötila pysyy alueella 0 – +40 °C. Suojaa kone pakkaselta ja tyhjennä siitä vesi aina ennen varastointia. Älä taivuta paineletkua.

Vianmääritys

ONGELMA MAHDOLLINEN SYY RATKAISU
1. Kone ei toimi. •	Tarkista, että sähköjohto ja pistoke ovat hyvässä kunnossa.Tarkista, onko jossakin muussa osassa vikaa, esimerkiksi virtakatkaisimessa tai moottorissa.	Poista mahdollinen tukos.Jos virtakatkaisin, moottori tai jokin muu osa on vioittunut, ota yhteyttä Bilteman myymälään.
2. Painepesuri toimii katkonaisesti.	Virtajohto on rikkiJokin kytkentä koneen sisällä on löysällä.Virtakatkaisin on vioittunut.Jokin tukkii suuttimen, jolloin paine las-kee ja painepesuri käynnistyy hetkeksi yrittäen nostaa paineen uudelleen.	Ota yhteyttä Bilteman myymälään.Puhdista suutin mukana toimitetulla neulalla.
3. Koneeseen muodostuu painetta vain vähän tai ei lainkaan.	Tarkista, onko järjestelmässä ilmaa.Tarkista pumpun tuloputket: onko siellä vuotoa, onko letku tukossa tai ovatko putket taipuneet.Tarkista suihkupistoolin säätö.	Poista ilma koneesta. Käytä konetta ilman paineletkua, kunnes läpi tulevassa vedessä ei enää ole ilmakuplia. Asenna lopuksi paineletku takaisin.Ota yhteyttä Bilteman myymälään.Seuraa vastedes käyttöohjeen kohdassa "Käyttäminen" annettuja ohjeita.
4. Paine vaihtelee.	Tarkista suutin.Tarkista tulovirran paine.	Mikäli suutin on tukossa, puhdista se mukana toimitetulla neulalla.
5. Kone vuotaa.	Tiivisteosat ovat vioittuneet.Painepesuria on säilytetty pakkasessa, jolloin sisällä oleva vesi on jäätynyt ja halkaissut pumpun.	Ota yhteyttä Bilteman myymälään.

Hävittäminen

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivit 2012/19/EU ja 2006/66/EY.)
