KÄYTTÖOHJE HPC 91 Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin varoituksiin:

HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja.

VAROITUS! Ilmaisee vakavan onnettomuuden vaaraa.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla johtojen värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. tekniset tieDOt

Tuotenro:....17-493
Malli: Painepesuri HPC 91
Jännite/taajuus: .....230 V \~ 50 Hz
Teho: 1600 W
Työpaine: 90 baaria / 9 MPa
Suurin sallittu työpaine: .135 baaria / 13,5 MPa
Veden nimellisvirtaus: .....5,5 l/min
Suurin vesivirtaus: .....6,8 l/min
Matalin veden lämpötila: .....+ 5 °C
Korkein veden lämpötila: .....+ 50 °C
Kotelointiluokka:....IP X5
Eristysluokka: ....Luokka II
Äänenpaineen mittausmenetelmä, L PA : EN 60335-2-79
Mitattu arvo, LPA : .81 dB(A)
Vaihtelu K, L PA : 3 dB(A)
Taattu arvo, LPA : .84 dB(A)
Äänitehon mittausmenetelmä, L WA : EN 60335-2-79
Mitattu arvo, L wA :....93 dB(A)
Vaihtelu K, L_WA : 3 dB(A)
Taattu arvo, L _WA : .96 dB(A)
Tärinän mittausmenetelmä: . . .ISO 5349-1
Mitattu arvo, pistoolikahva: ...<2,5 m/s²
Paino: 7 kg

3. käyttökOHteet

17-493 Painepesurissa HPC 91 on hiiliharjoilla varustettu moottori ja automaattisesti käynnistyvä ja pysähtyvä pumppu. Se on tarkoitettu

• toimimaan vedellä, jonka lämpötila on 0–50 °C
• esimerkiksi ajoneuvojen, laitteiden, koneiden, veneiden, ajoluiskien ja terassien puhdistukseen
• puhtaalla vedellä.
• Sitä saa käyttää yhdessä Bilteman lisävarusteiden kanssa, joissa on samanlainen liitos
• tässä käyttöohjeessa kuvatulla tavalla. Virheellinen käyttäminen voi aiheuttaa vakavia vammoja.

Painepesuria ei ole tarkoitettu ammattikäyttöön. Sitä ei saa käyttää

• veden ruiskuttamiseen ihmisten tai eläinten päälle
• muihin kuin edellä kuvattuihin käyttötarkoi-tuksiin.

4. YLEISET TURVALLISUUSOHJEET

Koneita käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet. Noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa saataville sidetarpeita ja puhelin.

4.2 Henkilöturvallisuus

• Lue käyttöohje aina ennen käyttämistä.
• Kiinnitä huomiota erityisesti koneen varoitussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä suojavarusteita, kuten suojalaseja, kuulonsuojaimia ja suojavaatteita.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteiden käyttäminen ja hoitaminen

• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.

• Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.

• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakatkaisin toimii, jotta voit katkaista laitteesta virran.

• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.
• Käytä vain Bilteman suosittelemia varaosia ja tarvikkeita.
• Laitetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Kanna laitetta aina sen kahvasta. Älä pidä sormea virtakatkaisimen päällä.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö tai irrottamalla sytytystulpan hattu ennen laitteen korjaa-mista tai huoltamista tai kun sitä ei käytetä.
• Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.
• Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.
• Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.

4.4 Sähköturvallisuus

• Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole suojattu kosteudelta.
• Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä kulmilta, kuumuudelta ja öljyltä.
• Jos on käytettävä jatkojohtoa, se ei saa olla kaapelikelalla, vaan sen on oltava koko-naan aukikelattu.
• Käytä vain laitteelle mitoitettuja jatkojohtoja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmä- laitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu.

• Vain valtuutettu sähköasentaja saa tehdä korjaustyöt ja vaihtaa johdon.

• yLeiskuva


1. Painepesuri
2. Puhdistusneula
3. Kemikaaliruisku
4. Veden sisäänmeno
5. Korkeapaineletku
6. Veden ulostulo
7. Pistoolikahva
8. Pistoolikahvan lukitus
9. Liipaisin
10. Sähköjohto
11. Suutin, säädettävä
12. ON/OFF-virtakatkaisin
13. Jatkoputki
14. Turbosuutin
15. Kahva
16. Suuttimen kiinnike
17. Sähköjohdon pidin

6. kOkOaMinen

VAROITUS! Virtakatkaisimen on oltava OFF-asennossa eikä pistoke saa olla yhdistetty-nä sähköpistorasiaan, kun konetta kootaan.

a. Paina sähköjohdon pidin (17) painepesurin kyljessä näkyvään uraan.
b. Paina suuttimen kiinnike (16) painepesurin kyljessä näkyvään uraan.

c. Ruuvaa korkeapaineletku (5) paineistetun veden ulostuloliitäntään (6).
d. Ruuvaa pistoolikahva (7) korkeapaineletkuun (5).
HUOMIO! Letku on kelattava kokonaan auki. Siinä ei saa olla kierteitä.
e. Kiinnitä huuhtelusuutin (11) pidennysputkeen (13). Kiinnitä pidennysputki (13) pistoolikahvaan (7).
f. Ruuvaa mukana toimitettu vesiliitin vedentuloon (4). Kiristä riittävän tiukasti, jotta vettä ei vuoda painepesuria käytettäessä.
g. Aseta puhdistusneula (2) lokeroonsa painepesurin takaosassa.

7. ERITYISET TURVALLISUUSOHJEET

Jos painepesuria käytetään virheellisesti, voi aiheutua henkilö- tai omaisuusvahinko. Säilytä sitä aina turvallisessa paikassa lasten ulottu-mattomissa. On ehdottomasti kiellettyä leikkiä painepesurilla.

7.1 Erityiset vaarat

Voimakas vesiruisku on vaarallinen.

• Käytä suojavaatetusta ja suojalaseja, jotta vesi-, hiekka- tai likaruisku ei aiheuta vamma- moja, jos se osuu kehoosi.
• Varmista, ettei työskentelyalueella ole kotieläimiä eikä suojaamattomia ihmisiä.

Sähköiskun vaara

• Älä koskaan työnnä kosteaa pistoketta sähköpistorasiaan.
• Älä koske pistokkeeseen tai pistorasiaan märin käsin.
• Älä koskaan huuhtele laitetta tai muuta sähkölaitetta vedellä.
• Jos käytät jatkojohtoa, sen tulee olla suojattu roiskeilta.

Kuulovamman vaara

- Käytä kuulonsuojaimia.

7.2 Laitteen varoitussymbolit

Älä koskaan suuntaa suutinta itseäsi, muita ihmisiä, eläimiä, sähkölaitteita tai herkkiä esineitä kohden.

Varoitus!

Äänitaso ylittää 85 dB(A), joten käytä kuulosuo-jaimia!

Kaksoiseristys

Tämä laite on kaksoiseristetty, joten sitä ei tarvitse maadoittaa. Mahdolliset korjaukset on teetettävä valtuutetussa huollossa.

7.3 Turvalaitteet

Virtakatkaisin (12)

Käynnistäminen: käännä virtakatkaisin ON-asentoon.

Pysäyttäminen: käännä virtakatkaisin OFF-asentoon.

Automaattinen pysäytystoiminto

Kun paine on kohonnut pumpussa suurimpaan arvoonsa, mikrokytkin sammuttaa moottorin automaattisesti.

Pistoolikahva (7) ja korkeapaineletku

Pistoolikahvassa on lukitus (8), jotta käyn-nistyminen vahingossa estetään. Ota lukitus käyttöön, kun keskeytät työsi.

• Voit aloittaa pesemisen vapauttamalla luki-tuksen ja painamalla liipaisimen (9) pohjaan saakka.
• Voit keskeyttää pesemisen vapauttamalla liipaisimen (9).

Älä käytä painepesuria, jos pistoolikahva, korkeapaineletku tai sen liitin on viallinen.

8. KÄYTTÄMINEN

8.1 Suuttimen (11) toiminta

Vesisuihkun voimakkuutta ja leviämistä voi säätää suuttimen avulla. Voimakas ja ohut sui- hku irrottaa pinttynyttä likaa tehokkaasti, mutta se voi vaurioittaa herkkiä pintoja, joten sitä on käytettävä varovaisesti. Usein on helpompaa ja turvallisempaa pitää suutinta pestävän pinnan lähellä kuin lisätä vesisuihkun voimaa. Älä pidä vesisuihkua suunnattuna samaan kohtaan kauan. Älä vie suutinta 30 cm lähemmäs puh- distettavaa kohdetta.

Suutinta voi säätää siten, että tiivis vesisuihku hajoaa 60 asteen kulmaan.

HUOMIO! Älä koskaan vapauta pistoolikahvan katkaisinta ennen vesisuihkun säätämistä. Muutoin suuttimen O-renkaat voivat vaurioitua.

8.2 Turbosuutin (14)

Turbosuutin tuottaa pyörivän pistemäisen vesisuihkun. Se nopeuttaa työntekoa tavalliseen suuttimeen verrattuna.

HUOMIO! Käytä turbosuutinta vain pinnoille, jotka kestävät korkeapaineista vesisuihkua.

8.3 Toimenpiteet ennen käyttämistä

a. Tarkista, että

- sähköjohto ja korkeapaineletku ovat ehjiä

- pestävän pinnan mahdolliset venttiilit ja ikkunaruudut on suljettu

- pestävä pinta kestää pesemisen painepe-surin avulla, sillä tietyt pinnat, materiaalit ja pintakäsittelyt voivat vaurioitua, jos korkea-paineinen vesisuihku osuu niihin

- vettä virtaa riittävästi. Käytä kudosvahvisteista letkua, jonka läpimitta on vähintään 1/2".

b. Aseta painepesuri tasaiselle alustalle, jotta se ei pääse kaatumaan. Jos se kaatuu, se voi vaurioitua.

c. Yhdistä vesiletku (kylmävesi) syöttöliitäntään (4) ja avaa vedensyöttö kokonaan.

d. Kiinnitä paikalleen sopiva suutin tai varuste. Paina pistoolikahvan liipaisinta. Tarkista, että suuttimesta (11) tulee vettä. Vapauta liipaisin.

e. Yhdistä sähköpistoke (10) vikavirtakatkaisimella varustettuun pistorasiaan. Virran on katkettava, jos vika ylittää 30 mA 30 millisekunnin ajan.

8.4 Peseminen

VAROITUS! Kun aloitat pesemisen, varaudu pistoolikahvan rekyyliin.

a. Käännä virtakatkaisin (12) ON-asentoon. b. Säädä suutinta (11) siten, että aloitat leveällä vesisuihkulla. Tällöin rekyyli jää vähäisemmäksi ja hallittavuus paranee.

c. Pitele pistoolikahvaa (7) molemmin käsin. Suuntaa suutin maahan poispäin itsestäsi.

d. Paina pistoolikahvan liipaisinta (9). Varmista, että vesisuihkun leveys on riittävä. Vapauta liipaisin. Puhdista erittäin likainen pinta tiiviillä suihkulla ja vähemmän likainen pinta leveällä suihkulla.

e. Vie suutin (11) noin metrin päähän puhdistettavasta kohteesta noin 45 asteen kulmassa. Paina liipaisinta (9). Säädä suihkutuskulmaa ja etäisyyttä siten, että lika puhdistuu mutta pinta ei vaurioidu.

HUOMIO!

- Älä koskaan vie suutinta (11) 30 cm lähemmäksi puhdistettavaa kohdetta.

- Käsittele suutinta (11) varovaisesti, jotta sen putkeen ei pääse likaa. Muutoin voi aiheutua toimintahäiriöitä.

- Käynnistä aina vedensyöttö ennen laitteen käynnistämistä. Jos laite käy kuivana, pumppu vahingoittuu.

- Vapauta liipaisin (9) ennen vesisuihkun säätämistä.

- Älä koskaan käytä lämmintä vettä.

- Älä koskaan painepese pakkasella.

- Moottori kuumenee työn jatkuessa pitkään. Pidä tauko ja anna moottorin jäähtyä säännöllisesti.

8.5 Käyttämisen jälkeen

a. Sammuta moottori.

b. Irrota sähköjohto (10) pistorasiasta.

c. Sulje vedensyöttö.

d. Irrota vesiletku laitteesta.

e. Pidä pistoolikahvan painiketta (9) painettuna muutaman sekunnin ajan, jotta paine poistuu järjestelmästä.

f. Puhdista laite kuivalla ja puhtaalla rätillä. Pidä korkeapaineletku, pistoolikahva, suutin ja kemikaaliruisku puhtaina.

VAROITUS! Älä koskaan irrota letkuja tai tarvikkeita laitteesta, jos järjestelmässä on painetta.

HUOMIO!

• Sammuta moottori aina ennen vedensyötön sulkemista. Laite voi muutoin vaurioitua.
• Käsittele suutinta (11) ja jatkoputkea (13) varovaisesti, jotta putkeen ei pääse likaa. Muutoin voi aiheutua toimintahäiriöitä.

8.6 Kemikaalien tai puhdistusaineiden käyttäminen

Levitä kemikaaliseos kuivalle pinnalle, jotta se pääsee kosketukseen pinnan kanssa ja irrottaa lian. Käytä painepesureille tarkoitettuja pesuaineita, esimerkiksi Bilteman Painepesus-hampoota.

a. Sekoita kemikaali veteen valmistajan ohjeen mukaisesti
b. Irrota kemikaaliruiskun yläosa/kansi ja täytä säiliö seoksella. Kiinnitä yläosa/kansi takaisin paikalleen.

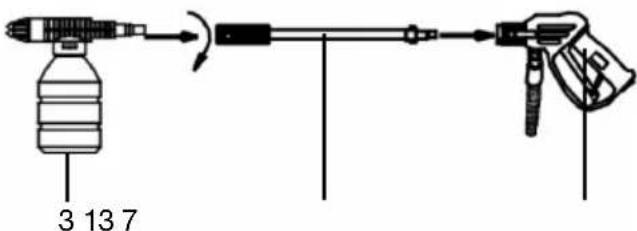

c. Irrota suutin (11) jatkoputkesta (13). Kiinnitä jatkoputkeen (13) kemikaaliruisku.
d. Levitä seos tasaisesti puhdistettavalle pinnalle. Jos pinta on pystysuora, aloita alhaalta ja ruiskuta ylöspäin.
e. Anna kemikaalien vaikuttaa muutamia minuutteja. Voit harjata tai raaputtaa erittäin likaiset pinnat. Älä anna aineen kuivua kiinni.
f. Irrota kemikaaliruisku jatkoputkesta (13). Kiinnitä suutin (11) takaisin paikalleen. Huuhtele pinta puhtaalla vedellä.
g. Huuhtele kemikaaliruiskun säiliö ja suutin puhtaalla vedellä käyttämisen jälkeen.

VAROITUS! Käytä vain painepesurin kanssa yhteensopivia kemikaaleja. Älä käytä helposti syttyviä, myrkyllisiä tai syövyttäviä kemikaaleja.

8.7 Pesuvihjeitä

• Auto, vene tai asuntovaunu: Levitä ensin Bilteman Painepesushampoota alhaalta ylös kemikaaliruiskulla (3). Anna shampoo vaikuttaa muutama minuutti. Huuhtele lopuksi vaahto pois leveällä vesisuihkulla.
• Vanteet: Levitä Bilteman vanteidenpuhdistusainetta suihkepullosta. Anna vaikuttaa muutama minuutti. Huuhtele puhtaaksi leveällä vesisuihkulla. Jos suutinta (11) pidetään liian lähellä tai vesisuihku on liian tiivis, suuri vedenpaine voi vaurioittaa rengasta.
• Puutarhakoneet: Huuhtele ensin karkea lika pois. Levitä tämän jälkeen puhdistusainetta kemikaaliruiskulla (3). Huuhtele puhtaalla vedellä.
• Kivi- tai betonilattia: Käytä turbosuutinta (14) tai levitä sopivaa puhdistusainetta. Huuhtele lopuksi suuttimella (11) ja leveällä vesisuihkulla.
• Räystäskourut: käytä suutinta (11) ja leveää vesisuihkua. Huuhtele syöksytorvia kohden. Varo ruiskuttamasta katon alle.
• Muurattu tai puupinta: säädä etäisyys (paine) pinnan mukaan.

9. KULJETTAMINEN JA SÄILYTTÄMINEN

Irrota korkeapaineletku (5), pistoolikahva (7) ja suutin (11) painepesurista (1). Puhdista ne. Säilytä turvallisessa ja kuivassa paikassa lasten ulottumattomissa. Säilytä painepesuria puhtaassa ja kuivassa paikassa, jossa lämpötila on vähintään +5 °C.

HUOMIO! Jos painepesuri jäätyy, pumppu ja sen tiivisteet voivat vaurioitua.

10. HUOLTO JA KUNNOSSAPITO

Varoitus!

• Irrota sähköjohto (10) pistorasiasta ennen huoltoa ja korjaamista.
• Älä tee muutoksia tehdasasetuksiin, äläkä murra sinettejä.

10.1 Huolto-ohjeet

Painepesuri vaatii vain vähän kunnossapitoa. Voitele liitosten o-renkaat säännöllisesti.

Suuttimen (11) puhdistaminen

a. Varmista, että vedensyöttö on suljettu ja sähköjohto (10) on irrotettu sähköpistorasiasta.
b. Pidä liipaisinta (9) painettuna muutama sekunti. Irrota suutin (11) jatkoputkesta (13).

c. Käännä suutin (11) tiiviin vesisuihkun asen- toon, jotta levittimet tulevat mahdollisimman kauas toisistaan.
d. Vie mukana toimitettu puhdistustyökalu (2) suuttimen aukkoon ja liikuta sitä edestakai-sin, kunnes lika on poistettu aukosta.
e. Ruiskuta suuttimeen vettä takaapäin (nuolen suunnassa) 45 sekunnin ajan, jotta lika irtoaa putken sisältä. Muutoin lika kiinnittyy suuttimeen, kun painepesuria käytetään seuraavan kerran.

10.2 Vianetsintä

ONGELMA SYY JA TOIMENPIDE

Epätasainen vesisuihku tai sykkivä paine	A. Suutin (11) on likainen. Katkaise painepesurista virta. Puhdista suutin (11) ja sen aukko.
Moottori ei käynnisty tai pysähtyy äkisti.	A. Tarkista sähköverkon sulake.B. Tarkista, että vettä ei vuoda.C. Ylikuumenemissuoja on ehkä lauennut. Anna painepesurin moottorin jäähtyä 5 minuuttia.D. Jatkojohdon johdinten läpimitta on liian pieni suhteessa sen pituuteen tai se on kierretty kelaksi.
Heikko paine	A. Pumppu imee ilmaa. Tarkista, että vedensyötön liitokset ja letku ovat tiiviitä.B. Tarkista, että vesihana on avattu kokonaan ja että veden virtaama riittää.C. Suodatin, venttiilit tai letkut on puhdistettava.D. Suuttimen aukko on viallinen.E. Käytössä on muu kuin alkuperäinen suutin.
Moottori käynnistyy ja pysähtyy itsestään.	A. Vesivuoto. Etsi ja korjaa se. Tarkista erityisesti vedensyöttöliitäntä (4).
Kuoren sisältä vuotaa vettä.	A. Tarkista ensin vedensyöttöliitäntä (4).B. Toimita laite valtuutettuun huoltokorjaamoon.

11. ELEKTRONIIKKAJÄTE

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)

Højtryksrenser

HPC 91

inDHOLD

1. INTRODUKTION
2. TEKNISKE DATA
3. ANVENDELSESOMRÅDE
4. GENERELLE SIKKERHEDSFORSKRIFTER
5. OVERSIGTSBILLEDE
6. INSTALLATION / MONTERING
7. SÄERLIGE SIKKERHEDSFORSKRIFTER
8. ANVENDELSE
9. TRANSPORT & OPBEVARING
10. SERVICE OG VEDLIGEHOLDELSE
11. EL-AFFALD

1. intrODuktiOn
