KÄYTTÖOHJE 17-913 Biltema

FI - Lue käyttöohje kokonaan ja varmista, että ymmärrät sen sisällön, ennen kuin käytät tuotetta ensimmäisen kerran! Säilytä käyttöohje varmassa paikassa tulevaa tarvetta varten.

Kaikkien käyttäjien on luettava tämä käyttöohje huolellisesti. Säilytä käyttöohje turvallisessa paikassa helposti saatavilla. Pidätämme oikeuden mahdollisuuteen, että kuvat ja kuvitukset eivät vastaa tuotetta kaikilta osin.

Sisällysluettelo

TURVALLISUUS ....SIVU 19

TIETOJA TUOTTEESTA .....SIVU 21

KÄYTTÖ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SIVU 22

MERKKI SISÄLTÖ
	Lue käyttöohje.
	Käytä kuulosuojaimia.
	Käytä suojalaseja.
	Älä kytke sitä juomaveteen, jos hanassa ei ole sisäänra-kennettua tai ulkoista takais-kuventtiiliä.
	Älä suuntaa korkeapaine-suihkua ihmisiin, eläimiin, aktiivisiin sähkölaitteisiin tai itse koneeseen.
	Taattu ääniteho,käytä kuulonsuojaimia.
	Paineletku on kierrettävä ylös vastapäivään. Sen kääntämi-nen myötäpäivään voi vahing-oittaa letkua ja pyykkiä.

TERMIT
Yleiset turvalli-suusohjeet.	Perusturvallisuuteen liittyvää tietoa, joka jokaisen konetta käyttävän on tiedettävä, vaikka kaikki asiat eivät kyseistä konetyyppiä koskisikaan.
Erityiset turvalli-suusohjeet	Käytettävää konetta koskevat turvalli-suusmääräykset.
VAROITUS! Hengenvaarallisen tai vakavan henkilövahingon vaaraa.
HUOMIO! Henkilövahingon vaara.

Yleiset turvallisuusmääräykset sähkötyökaluille

VAROITUS! Perehdy kaikkiin tämän

sähkötyökalun mukana toimitettuihin turvallisuusmääräyksiin, ohjeisiin, kuviiin ja teknisiin tietoihin. Jos seuraavia ohjeita ei noudateta, vaarana on sähköisku, tulipalo tai vakava henkilövahinko.

Turvallisuus työpaikalla

e. Pidä työalue siistinä ja hyvin valaistuna. Siivoa-mattomat tai huonosti valaistut työpaikat lisäävät onnettomuusriskiä.
f. Älä käytä sähkötyökalua räjähdysvaarallisissa olosuhteissa, kuten lähellä syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalusta muodostuvat kipinät voivat sytyttää pölyn tai kaasun.
g. Lapset ja muut sivulliset on pidettävä pois työalueelta, kun käytät sähkötyökalua. Jos tarkkaavaisuutesi herpaantuu työn aikana, saatat menettää työkalun hallinnan.

Sähköturvallisuus

a. Sähkötyökalun pistokkeen on oltava pistorasiaan sopiva. Älä koskaan tee muutoksia pistokkeeseen. Maadoitettuja sähkötyökaluja ei saa kytkeä sähköverkkoon pistokesovittimella. Pistokkeen käyttäminen alkuperäisellä tavalla vähentää sähköiskuvaaraa.
b. Vältä kehokosketusta maadoitettuihin pintoihin, esim. putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara lisääntyy, jos kehosi on maadoitettu.
c. Älä altista sähkötyökaluja sateelle ja kosteudelle. Sähkötyökalun sisälle päässyt vesi lisää sähköiskun vaaraa.
d. Älä käsittele virtajohtoa väärin. Älä käytä virtajohtoa sähkötyökalun kantamiseen tai vetämiseen. Älä irrota työkalua pistorasiasta virtajohdosta vetämällä, vaan pidä kiinni pistokkeesta. Pidä virtajohto kaukana kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vaurioituneet virtajohdot tai sotkuiset johtovyyhdit lisäävät sähköiskujen vaaraa.

e. Kun sähkötyökalua käytetään ulkona, sen kanssa on käytettävä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun vaaraa.
f. Jos sähkötyökalua on käytettävä kosteassa paikassa, sähkökytkennässä on käytettävä vika-virtasuojakytkintä. Vikavirtasuojakytkin vähentää sähköiskujen vaaraa.

Huomio!

Mikäli sähköverkon olosuhteet ovat huonot, laitteen käynnistyessä voi esiintyä lyhyitä jännitehäviöitä. Tämä voi vaikuttaa muihin laitteisiin (esim. valojen vilkkumisena). Impedanssissa Zmax <0.210OHM ei odoteta häiriöitä. (Lisätietoja saat tarvittaessa paikalliselta toimittajalta.)

Henkilöturvallisuus

a. Kiinnitä huomiota siihen, mitä teet, ja käytä tervettä järkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Huomion herpaantuminen voi johtaa vakavaan henkilövahinkoon.
b. Käytä suojavarusteita. Käytä aina suojalaseja. Käytä tarvittaessa myös muita suojavarusteita, kuten hengityssuojaa, luistamattomia turvajalkineita, kypärää ja kuulonsuojaimia.
c. Estä tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä, ennen kuin liität sähkötyökalun virtalähteeseen ja nostat tai kannat työkalua.
d. Älä kurota jonkin työvaiheen tekemiseksi. Säilytä koko ajan kunnollinen jalansija ja hyvä tasapaino. Hyvä tasapaino auttaa hallitsemaan sähkötyökalua yllättävissä tilanteissa.
e. Älä laiminlyö turvallisuusohjeita siksi, että työkalu on sinulle tuttu. Varomaton käsittely voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

Sähkötyökalun käyttäminen ja hoitaminen

a. Älä pakota sähkötyökalua. Käytä oikeaa sähkötyökalua työhösi. Sähkötyökalut toimivat paremmin ja turvallisemmin, kun niitä käytetään oikealla tavalla aiottuun työtehtävään.
b. Älä käytä sähkötyökalua, jos virtakytkin on viallinen. Sähkötyökalut, joita ei voi sammuttaa virtakytkimellä, ovat vaarallisia ja ne on korjattava.
c. Katkaise virta ennen sähkötyökalun säätämistä, asentamista ja säilytykseen siirtämistä. Varotoimi estää sähkötyökalun käynnistämisen vahingossa.
d. Säilytä sähkötyökalua lasten ulottumattomissa. Älä anna kokemattomien henkilöiden käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.

e. Noudata hoito-ohjeita. Tarkista, että sähkötyökalu on toimintakunnossa ja että kaikki osat ovat ehjiä ja asennettu oikein. Jos sähkötyökalu on vauri-oitunut, se on korjattava ennen käyttöä. Monet onnettomuudet johtuvat huoností hoidetuista sähkötyökaluista.
f. Käytä sähkötyökalua ja lisävarusteita käyttöohjeiden mukaisesti sekä työolosuhteet ja työtehtävä huomioiden. Jos sähkötyökalua käytetään sille sopimattomaan tehtävään, voi syntyä vaarallisia tilanteita.
g. Pidä kahvat ja otepinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja otepinnat vaikeuttavat sähkötyökalun hallintaa odottamattomissa tilanteissa.

Huolto

- Sähkötyökalun huollon saa suorittaa vain pätevä korjaaja identtisillä varaosilla. Tämä varmistaa, että sähkötyökalun käyttäminen on turvallista.

Erityiset turvallisuusohjeet

• Pidä aina kiinni eristetystä kädensijasta, sillä se suojaa käyttäjää sähköiskuilta, mikäli kone katkai-see oman johtonsa tai jonkin muun jännitteenalai-sen sähköjohdon.
• Konetta ei saa liittää juomavesijohtoon.
• VAROITUS! Korkeapainesuihkut voivat olla väärinkäytettynä vaarallisia. Älä suuntaa vesisuihkua ihmisiin, sähkölaitteisiin tai itse korkeapainepesuriin.
• Varoitus! Älä käytä vesisuihkua omien tai muiden ihmisten jalkineiden tai vaatteiden puhdistamiseen.
• VAROITUS! Lapset ja muut henkilöt, jotka eivät ymmärrä käyttöohjeita, eivät saa käyttää korkeapainepesuria.
• VAROITUS! Korkeapaineletkut, tarvikkeet ja liittimet ovat tärkeitä osia koneen turvallisuuden kannalta. Käytä vain valmistajan suosittelemia letkuja, tarvikkeita ja liittimiä. Turvallisuussyistä koneessa saa käyttää vain valmistajan hyväksymiä varaosia.
• VAROITUS! Vesisuihkun korkea paine voi lennät-tää osia käyttäjään päin. Tämän vuoksi koneen käytössä on aina käytettävä suojavarusteita, kuten suojalaseja ja kuulonsuojaimia.
• VAROITUS! Suihkusuuttimen käyttö voi aiheuttaa äkillisen vastareaktion ja vääntömomenttikuormituksen suoraan suihkuun. Varmista, että seisot tukevasti ja että pidät suihkusuutinta kunnolla, muuten sinä tai joku muu voi vahingoittua.
• VAROITUS! Hengenvaarallinen tilanne! Ole varovainen, kun puhdistat painepesurin pyöriä, sillä niihin liittyy vaurioitumis- tai räjähdysvaara. Ensimmäinen merkki vaurioituneesta renkaasta värimuutos renkaassa. Vahingoittuneet rengasventtiilit ja renkaat ovat hengenvaarallisia. Pidä vesisuihku aina vähintään 30 cm:n päässä renkaista.

TIETOJA TUOTTEESTA

Käyttötarkoitus

Korkeapainepesurissa on kemikaalisäiliö painepesureille kehitettyjä erikoispuhdistusaineita varten.

Painepesuri on suunniteltu:

• toimimaan kylmällä vedellä, jonka lämpötila on 0–40° C.
• ajoneuvojen, veneiden, maatalouskoneiden ja koneiden, ajoluiskien ja terassien ym. puhdistamiseen
• puhtaalla vedellä.
• käytettäväksi tässä käyttöohjeessa kuvatulla tavalla.

Virheellinen käyttäminen voi johtaa vakaviin henkilövahinkoihin.

käytettäväksi ainoastaan edellä kuvattuun käyttötarkoitukseen.

• Sähkötyökalu on tarkoitettu yksityiseen käyttöön suositetuilla tarvikkeilla ja käyttöohjeessa annettujen ohjeiden mukaan. Kaikenlainen muu käyttö katsotaan virheelliseksi.
• Sähkötyökalua ei saa muuntaa, avata tai korjata ilman asianmukaista pätevyyttä.

Tekniset tiedot

Toimitukseen sisältyy: Säädettävä suihkusuutin, puhdistusneula kalkinpoistoon.

Jännitealue ja taajuus ..... 230 V\~/ 50 Hz

Teho 2800 W

Sulake: 16 A

Veden virtaus 450 l/tunti

Veden virtaus, maks ..... 520 l/tunti

Kotelointiluokka IPX5

Tuloveden paine, maks. ..... 6 bar

Moottoriteho 2800 W

Tuloveden lämpötila, maks. 40 °C

Mitattu äänenpaine (LPA): .... 75 dB(A)

Epätarkkuus K: 3,0 dB(A)

Taattu ääniteho (LWA): ..... 93 dB(A)

Mitattu ääniteho: (LWA): ..... 89 dB(A)

Tärinä 2,5 m/s²

Epätarkkuus (K) 1,5 m/s²

Paino 24,8 kg

Induktiomoottori alumiinikotelolla

Alumiinipumppu

Alumiininen teleskooppikahva

Liitintyyppi: Biltema

Letku 9 m

Johto 5 m

Ääni- ja tärinätasot

Ilmoitetut ääni- ja tärinätasot ovat päästöarvoja, jotka on tarkoitettu koneiden väliseen vertailuun ja alustavaan altistuksen arviointiin. Tarvittavien suojaustoimien määrityksessä on huomioitava kaikki kokonaisaltistukseen vaikuttavat tekijät. Tällaisia tekijöitä voivat olla esimerkiksi työkaluun asennetut tarvikkeet, työskentelyn kesto, työtehtävä, työympäristö tai koneen puutteellinen kunnossapito.

HUOMIO!

Kuulo- ja tärinävammojen vaara.

• Käytä asianmukaisia kuulosuojaimia altistuksen mukaan.
• Pidä tauko, mikäli havaitset seuraavia oireita: kylmät tai valkoiset sormet, tunnottomuus, pistely, käsivoimien vähentyminen, lihaskouristelu, särky.

Pakkauksen sisältö

Tarkista, että olet saanut seuraavat osat, ennen kuin hävität pakkauksen:

Koneen osat

1. Painepesuri
2. Huuhtelukahva
3. Johtokoukku
4. Putkenpidin, 2 kpl
5. Jatkoputki
6. Suutinneula
7. Pikaliitin vesiletkuliitäntään
8. Puhdistusainesäiliö
9. O-renkaat
10. Turbosuutin
11. Painesuutin
12. Puhdistusainesäiliö

VAROITUS! Irrota pistoke pistorasiasta ennen laitteen huoltotöiden suorittamista. Käytä vain alkuperäisiä osia. Ennen koneen käyttöä on tärkeää tutkia työalue. Varmista, että ei alueella ole mitään, mihin voi kompastua, ja että kaikki ovet ja ikkunat ovat kiinni.

VAROITUS! Älä koskaan jätä konetta ilman valvontaa, kun moottori on käynnissä.

VAROITUS! Varmista ennen pistorasiaan ämistä, että sähköverkon jännite on 230 V.

Kokoaminen

1. Vedä painepesurin kahvaa ylöspäin, kunnes se napsahtaa paikalleen.

1. Asenna sähköjohdon koukku ja huuhteluputkenpitimet sekä vesiliitännän pikaliitin.
2. Kierrä paineletku kokonaan ulos.

1. Kiinnitä suutin ruiskukahvaan, työnnä sisään ja käännä.

1. Liitä paineletku ruiskutuskahvan pikaliittimeen. Letku irrotetaan painamalla huuhtelukahvan etummaista painiketta.

1. Ennen kuin kiinnität vesiletkun (ei sisälly), laske sen läpi vettä niin, ettei sisälle jää ilmaa. Tällä vältetään ilman pääsy painejärjestelmään.

1. Liitä vesiletku painepesuriin pikaliittimellä.

1. Tarkista ennen sähköjohdon liittämistä pistorasiaan, että painepesurin virtakatkaisin on POIS PÄÄLTÄ ja että pistoke ja kätesi ovat kuivat. Kytke sähköjohto pääkatkaisijaan.

HUOM! Suosittelemme vikavirtasuojakytkimen käyttämistä.

1. Liitä pistoke pistorasiaan.

Ennen käyttöä

- Tarkista, ettei koneessa ole näkyviä vaurioita.

- Tarkista, että koneen kaikki osat ovat hyvin paikoillaan.

- Tarkista, että vesiletku ja paineletku ovat tiukasti kiinni.

- Varmistin estää liipaisimen käytön vahingossa. Se varmistaa myös, ettei suihkupistoolia lukita PÄÄLLÄ-asentoon.

Toiminnot ja asetukset

Perehdy koneen toimintoihin ja säädä asetukset käyttäjän ja tehtävän työn mukaan.

Käyttö

Käynnistäminen

1. Aseta painepesuri tasaiselle alustalle. Ota tukeva asento.
2. Avaa vedentulo vesiletkuun.
3. Avaa ruiskupistoolin varmistin ja paina liipaisinta, kunnes vesi virtaa tasaisesti.
4. Käännä virtakatkaisin asentoon I.

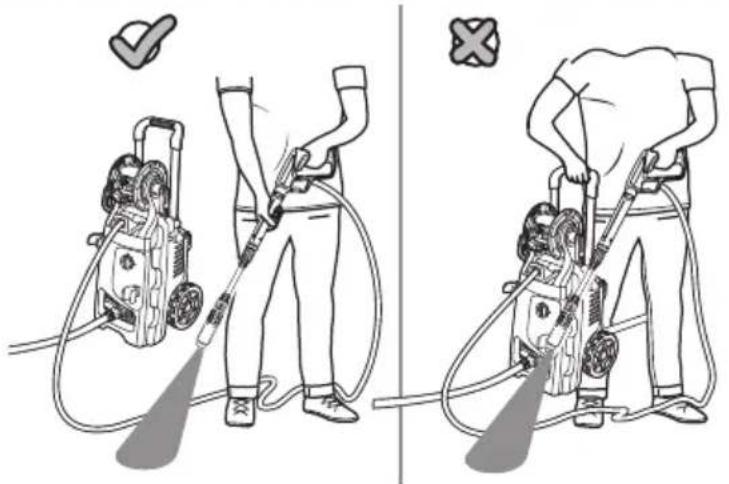

1. Pidä kiinni ruiskutuspistoolista aina molemmin käsin.

Huuhtelukahvan lukitustoiminto

1. Vapauta liipaisin (kuva 14).
2. Käännä virtakatkaisin POIS PÄÄLTÄ-asentoon, ja irrota pistoke pistorasiasta.
3. Sulje vesihana.

Painepesurin käyttäminen

VAROITUS! Sammuta kone aina, ennen kuin vaih-dat ruiskusuuttimen. Virtaavan veden voima saa suihkusuuttimen liikkumaan, ja siksi vakaa asento ja suihkupistoolin ja suuttimen pitäminen molemmin käsin on niin tärkeää.

1. Pidä kahvasta kiinni molemmin käsin. Varaudu painepesurin käynnistämisestä aiheutuvaan takapotkuun.
2. Avaa varmistimen lukitus ja paina liipaisin sisään. Suutin suihkuttaa vettä niin kauan kuin painat liipaisinta. Suihkutus lakkaa, kun vapautat liipaisimen.

VAROITUS!

Älä säädä suihkun leveyttä huuhtelun aikana. Sammuta kone, jos jätät sen valvomatta.

Pesuaineen käyttäminen koneessa

1. Avaa säiliön kansi.
2. Kaada puhdistusaine
3. Sulje kansi ja varmista, että letku on säiliön pohjassa.

1. Käännä suutin pienelle paineelle.

2. Käynnistä painepesuri ja paina liipaisinta. Puhdistusaine sekoittuu automaattisesti veteen ja tulee ulos, kun suihkutat. Käytä puhdistusainetta kuivalle pinnalle, alhaalta ylöspäin.

3. Huuhtele puhtaalla paineistetulla vedellä. Huuhtele pystypinnat alhaalta ylös ja sitten takaisin alas.

HUOM!

• Jätä puhdistusaine pinnalle hetkeksi, ennen kuin huuhtelet sen pois. Älä kuitenkaan anna sen kuivua pinnalle.
• Kun pesuainepesu on valmis, täytä säiliö puhtaalla vedellä. Suihkuta vettä sen jälkeen painepesurin läpi pienellä paineella minuutin ajan niin, että pesuaine huuhtoutuu kokonaan pois. Ota pesuainesäiliöt pois ja huuhtele ne puhtaiksi.

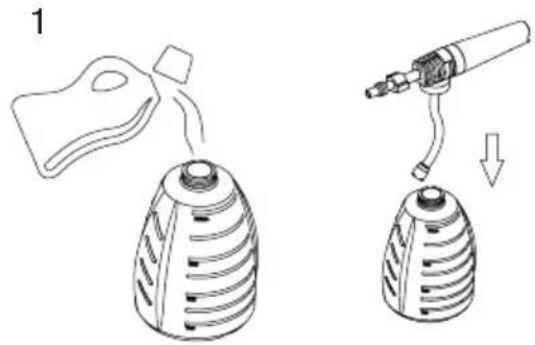

Pesuainesäilion käyttäminen

1. Varmista, että laite on sammutettu.

1. Kaada pulloon pesuainetta.

1. Työnnä säiliön pikaliitin kahvaan ja käännä myötäpäivään. Säiliö irrotetaan työntämällä sitä huuhtelukahvaa kohden ja kääntämällä vastapäivään.

2. Näin voit käyttää painepesurissa pesuainetta.

HUOLTAMINEN

Puhdistaminen

Puhdista kaikki säätimet ja ilma-aukot pölystä, öljystä ja rasvasta. Älä käytä muovia vahingoittavia voimak-kaita liuottimia.

• Pyyhi kone kostealla liinalla jokaisen käytön jälkeen.
  • Puhdista painesuutin.

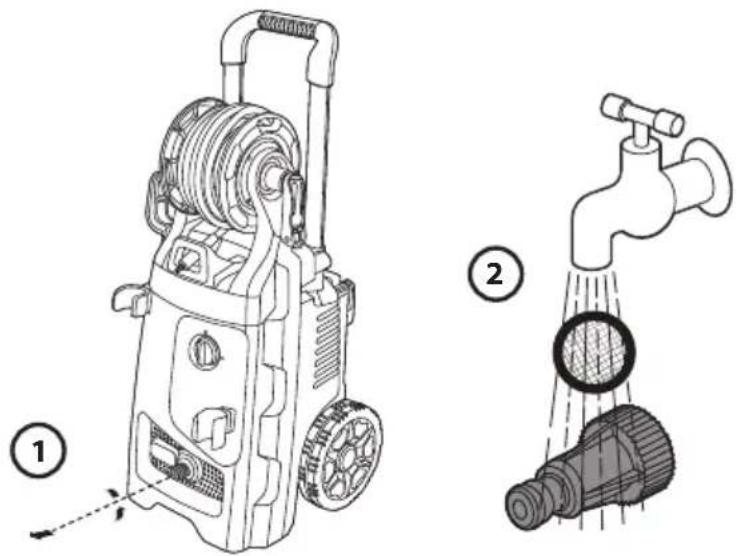

• Painepesurissa on tulovedensuodatin, joka suo- jaa pumppua. Tämä suodatin on pidettävä puhtaana, koska muuten veden virtaus voi heikentyä ja pumppu vahingoittua. Puhdista suodatin poistamalla pikaliitin ja ottamalla suodatin pois.

• Huuhtele suodatin puhtaaksi.
- Asenna suodatin ja pikaliitin takaisin.

HUOM!

Jos suihkusuutin tukkeutuu, paine nousee liian korkeaksi, joten suutin on puhdistettava välittömästi. Puhdista se työntämällä mukana toimitettu puhdistusneula tukkeutuneiden reikien läpi.

Painepesurin mukana toimitetaan tiivistesarja.

1. Tarkasta tiivisteet.
2. Irrota ja hävitä vaurioitunut tiiviste.
3. Työnnä uusi tiiviste paikalleen.

• Sähkötyökalua ei saa avata, muuntaa eikä korjata ilman asianmukaista pätevyyttä.
• Irrota pistoke pistorasiasta ennen huolto- ja kunnossapitotöiden aloittamista.
• Käytä vain alkuperäisiä osia vastaavia varaosia.

Säilytys

• Säilytä sähkötyökalu lasten ja sivullisten ulottumattomissa puhtaassa ja kuivassa tilassa, jonka lämpötila pysyy alueella 5–35 °C.
• Suojaa kone jäätymiseltä. Koneeseen jää tyhjentämisenkin jälkeen aina vähän vettä. Pienenkin vesimäärän jäätyminen voi aiheuttaa vaurioita.
• Älä taivuta paineletkua.
• Kierrä paineletku takaisin pyörittämällä vastapäivään.
• Ripusta sähköjohto koneen sivulla olevaan koukkuun.

Ripusta huuhtelukahva ja huuhteluputket niille varattuihin pidikkeisiin koneessa.

Vianmääritys

ONGELMA MAHDOLLINEN SYY RATKAISU
1. Kone ei toimi.	Tarkista, että sähköjohto ja pistoke ovat hyvässä kunnossa.Tarkista, onko jossakin muussa osassa vikaa, esimerkiksi virtakatkaisimessa tai moottorissa.	Poista mahdollinen tukos.Jos virtakatkaisin, moottori tai jokin muu osa on vioittunut, ota yhteyttä Bilteman myymälään.
2. Painepesuri toimii katko-naisesti.	Virtajohto on rikki.Jokin kytkentä koneen sisällä on löysällä.Virtakatkaisin on vioittunut.Jokin tukkii suuttimen, jolloin paine laskee ja painepesuri käynnistyy hetkeksi yrittäen nostaa paineen uudelleen.	Ota yhteyttä Bilteman myymälään.Puhdista suutin mukana toimitetulla neulalla.
3. Koneeseen muodostuu painetta vain vähän tai ei lainkaan.	Tarkista, onko järjestelmässä ilmaa.Tarkista pumpun tuloputket: onko siellä vuotoa, onko letku tukossa tai ovatko putket taipuneet.Tarkista suihkupistoolin säätö.	Poista ilma koneesta. Käytä konetta ilman paineletkua, kunnes läpi tulevassa vedes-sä ei enää ole ilmakuplia. Asenna lopuksi paineletku takaisin.Ota yhteyttä Bilteman myymäläänSeuraa vastedes käyttöohjeen kohdassa "Käyttäminen" annettuja ohjeita.
4. Paine vaihtelee.	Tarkista suutin.Tarkista tulovirran paine.	Mikäli suutin on tukossa, puhdista se mukana toimitetulla neulalla.
5. Kone toimii sykäyksittäin.	Tarkista, onko letkussa tai pumpussa ilmaa.Tarkista, tuleeko syöttövettä tarpeeksi.Älä käytä pitkää, ohutta letkua.Tarkista, ettei suutin tai vedensuodatin ole tukossa.Tarkista, ettei vesiletku on vääntynyt tai taittunut jossakin kohdassa.	Pidä liipaisin painettuna ja suihkuta vettä, kunnes normaali paine palautuu.Puhdista suutin tai suodatin.Suorista letku.
6. Kone vuotaa.	Tiivisteosat ovat vioittuneet.Painepesuria on säilytetty pakkasessa, jolloin sisällä oleva vesi on jäätynyt ja halkaissut pumpun.	Ota yhteyttä Bilteman myymälään.

Hävittäminen

Käytetyt sähkö- ja elektroniikkatuotteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen.

(Direktiivit 2012/19/EU ja 2006/66/EY.)
