TFM 190 - Keittiön liesituuletin Thermex - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin (saari, seinä- tai kattoasennus)
Merkki	Thermex
Malli	TFM 190
Virtalähde	230 V ~ 50 Hz (vaatii maadoituksen)
Moottorin nopeudet	4 (1-4)
Valaistus	LED (päälle/pois moottorista riippumaton)
Jälkikäyntitoiminto	Kyllä (5, 10, 15 tai 20 minuuttia)
Poistotavat	Poisto ulos tai kiertoilma (valinnaisilla hiilisuodattimilla)
Rasvasuodattimen tyyppi	Metalli, pestävä (konepesun kestävä)
Kiertoilmasuodatin	Aktiivihiili (ei sisälly, osanumero 535.05.6200.9)
Rasvasuodattimen puhdistustiheys	Joka 1-3 viikkoa käyttötavan mukaan
Kiertoilmasuodattimen vaihto	Joka 2-4 kuukautta (tai vähintään 2-4 kertaa vuodessa)
Vähimmäisetäisyys kaasuliesiin	65 cm (suositeltu 50-70 cm sähköliesille)
Ohjaustyyppi	Elektroniset painonapit sinisellä LED-merkillä
Asennus	Katto-, saari- tai seinäasennettava
Poistoliitäntä	Vaaditaan poistotilassa; käytä alkuperäisiä mittoja
Materiaali	Ruostumaton teräs (tyypillinen)
Turvaominaisuudet	Maadoitus vaaditaan, lämpökatkaisin (sisäinen)

Usein kysytyt kysymykset - TFM 190 Thermex

Kuinka asennan Thermex TFM 190 liesituulettimen?

Asennus on tehtävä ammattitaitoisen sähköasentajan toimesta Thermexin antamien spesifikaatioiden ja paikallisten määräysten mukaisesti. Vähimmäisetäisyys kaasulieden polttimen ja liesituulettimen alapuolen välillä on oltava vähintään 65 cm. Sähköliesille Thermex suosittelee 50-70 cm.

Mikä on jälkikäyntitoiminto ja miten sen aktivoi?

Jälkikäyntitoiminto mahdollistaa moottorin jatkamisen asetetun ajan (5, 10, 15 tai 20 minuuttia) sammutuksen jälkeen. Aktivoidaksesi: pidä valopainiketta painettuna, kunnes kaikki painikkeet vilkkuvat, paina sitten haluttua aikaa vastaavaa painiketta (poisto päälle/pois 5 min, nopeus 2 10 min jne.). Moottori käy valitulla nopeudella ja sammuu automaattisesti.

Kuinka puhdistan rasvasuodattimet?

Poista rasvasuodattimet vetämällä suodattimen lukitusmekanismista. Pese ne lämpimällä saippuavedellä pehmeällä harjalla, huuhtele ja kuivaa. Ne voidaan myös pestä astianpesukoneessa, vaikka lievä värjäytyminen on mahdollista. Tiheys riippuu käyttötavasta: joka 3 viikkoa margariinilla, joka 2 viikkoa juoksevalla margariinilla, viikoittain öljyllä ja 2-3 kertaa viikossa uppopaistossa.

Kuinka vaihdan kiertoilmasuodattimet?

Kiertoilmasuodattimia (aktiivihiili) ei voi pestä, ne on vaihdettava tarvittaessa, vähintään 2-4 kertaa vuodessa. Asentaaksesi: poista rasvasuodattimet, käännä uudet kiertoilmasuodattimet moottorin sivuilla oleville laipoille, asenna sitten rasvasuodattimet takaisin.

Mitä teen, jos liesituuletin ei toimi?

Tarkista virtalähde: varmista, että liesituuletin on kytketty pistorasiaan ja että virtakatkaisin on päällä. Irrota virta noin 5 minuutiksi ja kytke uudelleen nähdäksesi, korjaantuuko vika. Jos ei, irrota virta tunniksi ja yritä uudelleen. Jos ongelma jatkuu, katso vianmäärityskaaviota käyttöohjeesta tai ota yhteyttä Thermex-huoltoon.

Voinko käyttää Thermex TFM 190 -liesituuletinta ilman ulospuhallusta?

Kyllä, liesituuletinta voidaan käyttää kiertoilmatilassa. Sinun on asennettava kaksi kiertoilmasuodatinta (aktiivihiili), jotka eivät sisälly toimitukseen, mutta voidaan ostaa erikseen (osanumero 535.05.6200.9). Ilma suodatetaan rasva- ja hiilisuodattimien läpi ennen kiertoon paluuta.

Mitkä ovat nopeusasetukset ohjauspaneelissa?

Ohjauspaneelissa on painikkeet valolle päälle/pois, poistolle päälle/pois ja neljälle nopeustasolle (1-4). Moottori käynnistyy aina nopeudella 1. Vaihtaaksesi nopeutta, paina haluttua nopeuspainiketta. Moottori voidaan sammuttaa vain nopeudesta 1 painamalla poiston päälle/pois -painiketta.

Kuinka puhdistan liesituulettimen ulkopinnan?

Teräspinnoille käytä kosteaa liinaa pesuaineella ja viimeistele metallikiillotteella. Lakkatuille pinnoille käytä kosteaa liinaa pesuaineella tai astianpesuaineella. Älä koskaan käytä hankaavia aineita. Puhdista usein välttääksesi rasvatahrat.

Minkä tyyppinen valo liesituulettimessa on?

Liesituuletin on varustettu LED-valolla, joka voidaan kytkeä päälle ja pois moottorista riippumatta omalla valopainikkeella.

Mikä on Thermex TFM 190:n takuu?

Takuutietoja ei ole eritelty käyttöohjeessa. Takuun aikaisia huoltoja varten sinua pyydetään esittämään ostotodistus (kuitti). Säilytä kuitti ja pidä malli, tyyppi ja sarjanumero valmiina (sijaitsee rungon kilvessä). Ota yhteyttä Thermex-huoltoon saadaksesi tukea.

KÄYTTÖOHJE TFM 190 Thermex

Yleinen varoitus	23
Kuvun käyttö	24
Huolto ja puhdistus	25
Huolto	26
Ympäristönäkökohdat	27

YLEINEN VAROITUS

• Kupu on suunniteltu ja valmistettu standardin DS/EN 60335-1 mukaisesti.
• Laite on tarkoitettu kotitalouskäyttöön. Jos sitä käytetään muihin tarkoituksiin, takuu raukeaa.
• Asennus on annettava ammattitaitoisen asentajan suoritetta-vaksi Thermex Scandinavia A/S:n (Thermex) ohjeiden ja voimassa olevan lainsäädännön mukaisesti.
• Thermex ei vastaa mistään väärän asennuksen, kiinnityksen, käytön tai väärien asetusten aiheuttamista vahingoista.

ENNEN ASENNUSTA/KÄYTTÖÖNOTTOA

• Tarkista kupu kuljetusvaurioiden ja virheiden varalta välittömästi kun se otetaan vastaan.
• Ilmoita mahdollisista kuljetusvaurioista välittömästi kuljetuslikkeelle ja Thermexille.
• Virheistä ja puutteista on ilmoitettava Thermexille 8 päivän kuluessa vastaanotosta, kuitenkin viimeistään asennuksen/käyttöönoton yhteydessä.

ASENNUS

• Kupu on suunniteltu käytettäväksi sähköverkossa 230 V ±10 %\~50 HZ standardin EN 50160 mukaisesti
• Liitä kupu siihen kytketyllä pistokkeella. HUOMAA: Jos pistokkeessa on maadoitus, se TÄYTYY kytkeä maadoitettuun pistorasiaan.
• Ulkoisella moottorilla varustetuissa malleissa El saa käyttää yhteistä nollajohtoa poistopuhaltimen ja moottorin asennukseen, koska se vaikuttaa laitteen ohjaukseen.
• Toisen valmistajan ulkoista moottoria käytettäessä TÄYTYY varmistaa, että moottori on yhteensopiva valitsemasi kuvun kanssa. Muussa tapauksessa laitteen reklamointioikeus raukeaa.
• Älä kytke virtaa kupuun ennen kuin asennus on valmis.
• Laitteesta ei saa johtaa ilmaa tuuletuksessa käytettävään kana- vaan, jossa kulkee kaasuja tai muita palavia materiaaleja, vaan ilma on johdettava erilliseen kanavaan.
• Poistoilmakanavia koskevia kansallisia lakeja on noudatettava.
• Käytä aina alkuperäisen kokoista poistokanavaa. Pienemmällä ka-navalla suorituskyky huononee ja melutaso nousee.
• Poisto kuvusta ulos pitäisi olla mahdollisimman lyhyt, jotta kupu toimisi mahdollisimman tehokkaasti.
• Hormin mutkien määrä on pyrittävä pitämään mahdollisimman pienenä, jotta kupu toimisi mahdollisimman tehokkaasti.
• Thermex suosittelee aina käytettäväksi ääni- ja tiivistymiseristettyä hormiputkea kylmien tilojen liitännöissä.
• Thermex suosittelee joustavaa putkea käytettäessä äänenvai- mentimen käyttöä melutason pitämiseksi mahdollisimman pie- nenä

• Joustavaa putkea käytettäessä on aina varmistettava, että se on venymätön, jotta minimoidaan ilmanvastus ja saavutetaan suurin mahdollinen poistokyky.

• Eri materiaalit vaativat erilaiset tulpat ja ruuvit. Käytä seinätulp-pia ja ruuveja, jotka sopivat materiaaliin, johon kupua ollaan asentamassa.

• Asennusohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun.
• Vähimmäisetäisyyden kaasulla toimiviin keittolevyihin kuvun alapuolen reunasta TÄYTYY olla 65 cm EN 60335-2-31 -standardin mukaisesti.
• Kotelorakenteiselle, vapaasti riippuvalle ja seinälle asennetulle kuvulle Thermex suosittelee keittolevyn ja kuvun väliseksi etäisyydeksi 50 - 70 cm, jotta saavutetaan mahdollisimman suuri imukyky.
• Tarkista aina keittolevyn käyttöohjeessa määritelty minimietäisys lieden ja kuvun välille. Jos ko. ohjeet määräävät suuremman etäisyyden kuin Thermex suosittelee, TÄYTYY keittolevyn ohjeen vaatimuksia noudattaa.
• Kattoon kiinnitetyille malleille Thermex suosittelee, ettei välimatka keittolevyn ja kuvun välillä ylitä 3 metria.

KUVUN KÄYTTÖ

• Lue aina ohjeet huolellisesti ENNEN kuvun käytön aloittamista.
• Säästä tämä ohjekirja tulevaa käyttöä varten.
• Irrota kupu aina ennen puhdistusta, huoltoa tai korjausta.
• Mitään kuvun osaa ei saa korjata tai vaihtaa ellei käyttöohje ni- menomaisesti suosittele sitä.
• Kaikki korjaustyöt on annettava ammattitaitoisen asentajan suoritettavaksi.
• Alle 8-vuotiaat lapset, henkilöt, joilla on fyysisiä, henkisiä tai aisteihin liittyviä vajaatoimintoja, sekä henkilöt, joilla ei ole riittävää kokemusta tai tietoa, saavat käyttää kupua vain jos näitä henkilöitä valvotaan tai he ovat saaneet riittävästi opastusta kuvun turvalliseen käyttöön.
• Lapsia pitää valvoa, jotta he eivät leiki kuvulla.
• Puhdistusta ja huoltoa ei saa antaa lasten suoritettavaksi, elleivät he ole valvonnan alaisina.
• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.
• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.
• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seiniin ja muihin pintoihin.
• Jos kupua käytetään samanaikaisesti kaasua tai muita palavia materiaaleja käyttävien laitteiden kanssa, on huoneen riittävästä ilmanvaihdosta huolehdittava hyvin.
• ÄLÄ KOSKAAN liekitä kuvun alla.
• Kuvun osat saattavat lämmetä keittolevyn vaikutuksesta.

KUVUN KÄYTTÖ

Tässä kuvussa on:

- LED-valo

KÄYTTÖPANEELI

12354

1. Valo päälle/pois
2. Poisto päälle/pois
3. Nopeus 2
4. Nopeus 3
5. Nopeus 4

Kun toiminto on käytössä, painike on valaistuna siniseksi.

IMUTOIMINNON KÄYTTÄMINEN

Moottori käynnistetään painamalla Poisto päälle/pois -painiketta. Moottori käynnistyy aina nopeudella 1.

Moottorin nopeutta lisätään painamalla halutun nopeuden painiketta. Valittuna olevan nopeuden painike on valaistuna.

Moottori voidaan sammuttaa vain nopeudelta 1. Moottori sammutetaan painamalla Poisto päälle/pois -painiketta kuvun toimiessa nopeudella 1.

VALO

Kuvun valo sytytetään ja sammutetaan Valo päälle/pois -painikkeella. Valo voidaan sytyttää, vaikka moottori ei olisi käynnissä.

JÄLKI-IMU

Jälki-imu tarkoittaa, että moottori pysähtyy automaattisesti tietyn minuuttimäärän kuluttua toiminnon aktivoimisesta. Jälki-imun kestoksi voi määrittää 5, 10, 15 tai 20 minuuttia, ja myös sen nopeuden voi valita. Jälki-imu voidaan aktivoida riippumatta siitä, mikä nopeus on valittuna, kunhan kupu vain on käynnissä. Nopeutta voidaan myös säätää jälki-imun aktivoimisen jälkeen.

Jälki-imun aktivoiminen:

• Pidä painiketta painettuna, kunnes kaikki painikkeet alkavat vilkkua.
• Valitse aika, kuinka pitkään haluat jälki-imun toimivan. Yksi päälle/pois -painikkeen painallus antaa 5 minuutin jälki-imun, kaksi painallusta 10 minuutin, jne.
• Valitun ajan painike vilkkuu, mutta valitun nopeuden painike palaa tasaisesti.

SISÄINEN KIERRÄTYS

Kuvussa voidaan käyttää sisäistä kierrätystä. Sitä käytetään keittiöissä ja muissa paikoissa, joissa ei ole mahdollista johtaa kaasuja ulos. Ilma kulkee ensin rasvasuodattimen läpi ja sen jälkeen hajuja poistavan aktiivihilisuodattimen läpi.

HUOMAUTUS: Käytä kierrätyssuodatinta. Se ei sisälly kuvun toimitukseen, mutta se voidaan hankkia erikseen. Kierrätyssuodatinsarjan osanumero on 535.05.6200.9.

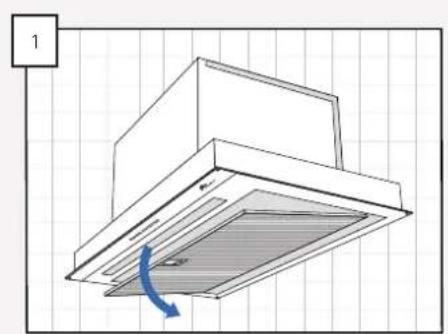

Kierrätyssuodattimen asentaminen moottoriin:

Asenna kaksi kierrätyssuodatinta kääntämällä niitä moottorin sivuilla olevien laippojen päälle.

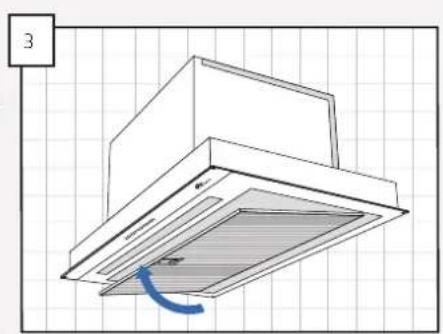

Aseta suodattimet takaisin kupuun.

HUOLTO JA PUHDISTUS

• Katkaise aina virta puhdistuksen ajaksi.
• Kupu pitää puhdistaa säännöllisesti tehokkaan toiminnan ja pisimmän käyttöiän takaamiseksi.
• Rasvaa ja pölyä kertyy suodattimeen, joka voi syttyä riittämättömän puhdistuksen takia.
• Kupu pitää puhdistaa säännöllisesti sisä- ja ulkopuolelta, jotta vältetään rasvatahrojen muodostuminen sen seinilin ja muihin pintoihin.

PÄIVITTÄINEN PUHDISTUS

• Thermex suosittelee kalusteisiin integroitujen, ripustettujen ja seinään asennettujen kupujen rasvasuodattimen pyyhkimistä kostealla liinalla jokaisen ruuanvalmistuksen jälkeen. Kupusi pysyy puhtaana ja tehokkaana hyvin pienellä päivittäisellä ylläpidolla.
• Metallipinnat puhdistetaan kostealla liinalla ja puhdistusaineella, ja ne viimeistellään metallinkiillotusaineella (saatavana tuotenumerolla 499.99.9999.9).
  • Lakatut pinnat puhdistetaan kostealla liinalla ja pesu-/astianpesuaineella. Älä koskaan käytä hankaavia aineita.

RASVASUODATTIMEN PUHDISTUS

Rasvasuodatin puhdistetaan tarvittaessa. Thermex suosittelee, että suodatin puhdistetaan vähintään seuraavien aikavälien jälkeen, riippuen käytetystä paistorasvasta:

• Paistomargariini - suodatin puhdistetaan 3 viikon välein
• Nestemäinen margariini - suodatin puhdistetaan 2 viikon välein
• Öljy - suodatin puhdistetaan kerran viikossa
• Uppopaisto rasvassa - suodatin puhdistetaan 2-3 kertaa viikossa

Rasvasuodattimen puhdistaminen:

• Irrota rasvasuodatin kuvusta vetämällä suodattimen lukitusmekanismista.
• Aseta suodatin lämpimään pesuaineveteen ja puhdista se tarvittaessa pehmeällä harjalla.
• Huuhtele lämpimällä vedellä.
• Aseta suodatin kuivumaan pyyhkeen tai vastaavaan päälle.
  • Toista pesu tarvittaessa.
  • Asenna suodatin takaisin.

Suodattimet voi myös pestä astianpesukoneessa. Huomaa, että konepesu voi aiheuttaa suodattimeen värjäymiä. Mahdolliset suodattimen värjäymät eivät vaikuta sen toimintaan.

KIERRÄTYSSUODATTIMEN VAIHTO

Käytettyä kierrätyssuodatinta ei voi pestä, vaan se on vaihdettava tarvittaessa. Thermex suosittelee, että kierrätyssuodatin vaihdetaan vähintään 2-4 kertaa vuodessa.

HUOLTO

Ennen kuin otat yhteyttä huoltoon Thermex-kupuusi liittyvässä asiassa, on tärkeää, että luet asennus- ja käyttöohjeet huolellisesti. Näin varmistetaan, että Thermex voi auttaa sinua parhaalla mahdollisella tavalla.

Thermexin asiakaspalveluun voi ottaa yhteyttä seuraaviin asioihin liittyen:

• Tekninen tuki kupusi hoitoon ja asennukseen.
  • Kupusi toimintojen selventäminen.
  • Kupusi takuuhuoltopyynnöt.

Aina ennen yhteydenottoa takuuhuoltoon kokeile katkaista virta kuvustasi noin 5 minuutiksi. Kytke sitten virta uudelleen, ja tutki korjaantuiko ongelma.

Jos vika ei korjaannu, irrota kuvun pistoke tunnin ajaksi. Jos kupu ei edelleenkään toimi oikein tunnin sähkökatkon jälkeen, ja vianetsintäkaaviot on käyty läpi, ota yhteyttä huoltoon.

HUOMAA: Takuuseen liittyvissä asioissa sinua pyydetään todistamaan ostoksesi esittämällä ostokuitti. Pidä tästä syystä ostokuitti aina tallessa

Ennen takuuhuoltoon toimittamista on tärkeää, että kaikki tarvittavat tiedot ovat käytettävissä:

• Vian kuvaus
- Malli
- Kuvun tyyppi- ja sarjanumerot (annettu tyyppikilvessä)
- Ostotiedot.

Takuukorjauspyynnöt voidaan tehdä täyttämällä takuulomake osoitteessa www.thermex.dk/service, jossa myös huoltoehdot ovat luettavissa.

Tekniseen tukeen liittyvät kysymykset ja toimintojen tarkennuspyynnöt voidaan tehdä lähettämällä viesti osoitteeseen [e-mail] tai puhe-limitse [phone].

VIANMÄÄRITYSTIETOJA

ONGELMA MAHDOLLINEN SYY RATKAISU
Kupu ei toimi	Ei sähköä	Tarkista kuvun sähkön saanti. Katkaise virta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
	Kupua ei ole liitetty sähköverkoon Tarkista, että kupu	on liitetty sähköverkoon. Katkaisevirta n. 5 minuutiksi ja kytke se uudelleen, jotta nähdään onko vika edelleen olemassa.
Kuvun imuteho ei ole riittävä	Vastapelti on tukkiutunut	Tarkista, onko vastapellin päälle pudonnut esineitä tai onko vastapellin liitäntäpuristimet kiristetty niin tiukalle, ettei pelti voi avautua. Irrota juuttuminen tai poista este, jos vastapelti on tukkiutunut.
	Poisto on puristuksissa tai tukossa.	Tarkista, että poisto ei ole puristuksissa tai tukossa. Korjaa tarvittaessa.
	Suodatin on likainen ja tukossa.	Tarkista, että suodatin on puhdas ja puhdista tarvittaessa, ks. tämän oppaan puhdistukseen ja huoltoon liittyvä kappale.

YMPÄRISTÖNÄKÖKOHDAT

PAKKAUS

Pakkaus pitää hävittää paikallisten jätehuoltomääräysten mukaisesti.

KUVUN HÄVITTÄMINEN

Tuotteessa ja siihen liittyvissä ohjeissa ilmoitettu merkintä tarkoittaa, ettei tätä tuotetta voida hävittää kotitalousjätteenä, vaan se pitää toi-mittaa lähimpään keräyspisteseen kierrätettäväksi sähkö- ja elektroniikkajätteenä.
