KÄYTTÖOHJE GRID GARMIN

Asennusohjeet.... 21

Tärkeitä turvallisuustietoja

VAROITUS

Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja -oppaasta.

Kun liität virtajohtoa, älä poista johdollista sulakepesää. Tulipalosta tai ylikuumenemisesta seuraavien henkilövahinkojen ja tuotteen vahingoittumisen välttämiseksi asianmukaisen sulakkeen on oltava tuotteen teknisten tietojen osoittamassa paikassa. Lisäksi virtajohdon liittäminen ilman asianmukaista sulaketta mitätöi tuotteen takuun.

HUOMIO

Pidä turvalaseja, korvasuojaimia ja hengityssuojusta, kun poraat, sahaat tai hiot osia.

HUOMAUTUS

Tarkista aina ennen poraamista ja sahaamista poraus- tai leikkauspinnan taustapuoli.

Asenna laite näiden ohjeiden mukaisesti, jotta vene ei vahingoitu ja järjestelmä toimii mahdollisimman tehokkaasti. Lue kaikki asennusohjeet ennen asennusta. Jos asennuksessa on ongelmia, ota yhteys Garmin tuotetukeen.

Laitteen rekisteröiminen

Saat laajempia tukipalveluja rekisteröimällä tuotteen jo tänään.

• Siirry osoitteeseen http://my.garmin.com.
- Säilytä alkuperäinen kuitti tai sen kopio turvallisessa paikassa.

Yhteyden ottaminen Garmin tuotetukeen

• Katso maakohtaiset tukitiedot osoitteesta www.garmin.com /support.
• Soita Yhdysvalloissa numeroon 913-397-8200 tai 1-800-800-1020.
  • Soita Isossa-Britanniassa numeroon 0808 238 0000.
• Soita muualla Euroopassa numeroon [phone].

Ohjelmistopäivitys

Laitteen ohjelmisto on ehkä päivitettävä, kun asennat laitteen tai lisäät siihen lisävarusteen.

Uuden ohjelmiston lataaminen muistikortille

1 Aseta muistikortti tietokoneen muistikorttipaikkaan.
2 Siirry osoitteeseen www.garmin.com/support/software/marine.html.
3 Valitse GPSMAP-sarja ja SD-kortti -kohdassa Lataa.
4 Tutustu ehtoihin ja hyväksy ne.
5 Valitse Lataa
6 Valitse Suorita.
7 Valitse muistikortin asema ja valitse Seuraava > Valmis.

Laitteen ohjelmiston päivittäminen

Ennen kuin voit päivittää ohjelmiston, sinun on hankittava ohjelmistopäivityksen muistikortti tai ladattava uusin ohjelmisto muistikortille.

1 Käynnistä karttaplotteri.
2 Kun näet aloitusnäytön, aseta muistikortti korttipaikkaan. HUOMAUTUS: laitteen on käynnistyttävä kokonaan, ennen kuin kortti asetetaan, jotta ohjelmistopäivityksen ohjeet näkyvät.
3 Seuraa näytön ohjeita.
4 Odota useita minuutteja, kun ohjelmisto päivittyy.

5 Kun näyttöön tulee kehote, jätä muistikortti paikalleen ja käynnistä karttaplotteri uudelleen manuaalisesti.
6 Poista muistikortti.

HUOMAUTUS: jos muistikortti poistetaan, ennen kuin laite on käynnistynyt uudelleen, ohjelmistopäivitys jää kesken.

Tarvittavat työkalut

• pora ja poranteriä
  • ristipääruuvitaltta (nro 2)
• kuviosaha tai monitoimihiomakone
  • viila ja hiekkapaperia
• merivedenkestävää tiivistysainetta (valinnainen)

Huomioitavaa kiinnitysvaiheessa

HUOMAUTUS

Laite on kiinnitettävä paikkaan, joka ei altistu äärilämpötiloille tai -olosuhteille. Laitteen käyttö- ja varastointilämpötilat on ilmoitettu laitteen teknisissä tiedoissa. Pitkäaikainen altistuminen suositeltua matalammille tai korkeammille lämpötiloille varastoinnin tai käytön aikana saattaa vioittaa laitetta. Takuu ei kata äärilämpötilojen aiheuttamia vikoja ja seurauksia.

Laitteen voi kiinnittää kojelautaan tai muuhun pintaan mukana toimitetuilla tarvikkeilla. Huomioi seuraavat seikat, kun valitset kiinnityspaikkaa.

• Kiinnitä laite paikkaan, jossa sitä on helppo käyttää. Ohjaussauvaa ja painikkeita on voitava käyttää helposti liitetyn navigaattorin ohjaamiseksi.
• Voit välttää magneettisen kompassin aiheuttamat häiriöt asentamalla laitteen vähintään teknisissä tiedoissa mainitun kompassin turvavälin päähän kompassista.
• Paikassa on oltava tarpeeksi tilaa kaapeleiden ohjaamiseen ja liittämiseen.

Laitteen kiinnittäminen

HUOMAUTUS

Ole varovainen, kun sahaat aukkoa laitteen tasokiinnitystä varten. Kotelon ja kiinnitysreikien väli on pieni, ja liian suuri aukko voi heikentää laitteen vakautta kiinnitetynä.

Jos kiinnität telinettä lasikuituun ruuveilla, reiät on suositeltavaa senkata pintakerroksen läpi (mutta ei syvempään) upotusporanterällä. Siten pintakerros ei halkea, kun ruuvit kiristetään.

Voit kiinnittää laitteen valitsemaasi paikkaan mukana toimitetun mallin ja tarvikkeiden avulla.

1 Tasaa tasokiinnitysmalli ja varmista, että se mahtuu kohtaan, johon haluat kiinnittää laitteen.
2 Irrota mallin takana oleva tarran suojus ja kiinnitä tarra laitteen asennuspaikkaan.
3 Valmistele kiinnityspinta sahaamista varten poraamalla vähintään yksi reikä mallissa olevan yhtenäisen viivan kulmien sisäpuolelle ^7/_16 tuuman (11 mm:n) poranterällä.
4 Sahaa kiinnityspintaan mallin yhtenäisen viivan mukainen aukko kuviosahalla.
5 Testaa sopivuus asettamalla laite sahaamaasi aukkoon.
6 Viimeistele aukon koko tarvittaessa viilalla ja hiekkapaperilla.

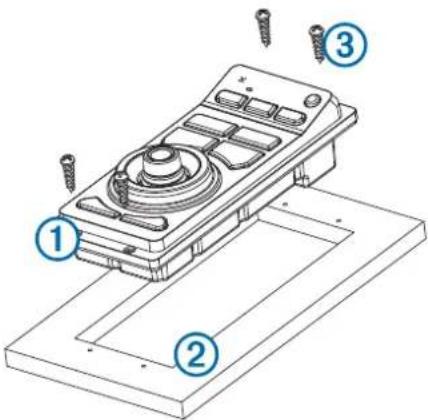

7 Kun laite ① sopii aukkoon, varmista, että laitteen kiinnitysreiät osuvat mallin aloitusreikien ② kohtaan.

8 Jos laitteen kiinnitysreiät eivät osu reikien kohtaan, merkitse aloitusrei'ille uudet paikat.
9 Poraa aloitusreiät ^3/32 tuuman (2,5 mm:n) poranterällä tai muulla kiinnityspinnan mukaisella poranterällä.
10 Irrota malli kiinnityspinnasta.
11 Jos laitteen taustapuoli jää ulottumattomiin kiinnityksen jälkeen, liitä kaikki tarvittavat kaapelit laitteeseen, ennen kuin asetat sen aukkoon.
12Aseta laite aukkoon.
13 Kiinnitä laite kiinnityspintaan mukana toimitetuilla ruuveilla ③.
14 Asenna koristekehys napsauttamalla se paikalleen laitteen reunoihin.

Huomioitavaa liitännän ja kaapeleiden yhteydessä

• Kaapelien ohjauksen helpottamiseksi virtajohdon sekä Garmin Marine Network -kaapelin lukitusrenkaat eivät ole valmiiksi paikoillaan. Ohjaa kaapelit paikoilleen, ennen kuin kiinnität lukitusrenkaat.
• Kun olet kiinnittänyt lukitusrenkaan kaapeliin, varmista että lukitusrengas ja o-rengas ovat tukevasti paikoillaan, jotta virta- tai dataliitäntä ei pääse irtoamaan.
• Liitä laite samaan virtalähteeseen kuin muut samassa Garmin Marine Network -verkossa olevat laitteet. Jos se ei ole mahdollista, kaikki laitteet on liitettävä samaan maadoitukseen.

GRID laitteen liittäminen Garmin Marine Network -verkkoon

GRID ei ole yhteensopiva niiden Garmin karttaplottereiden kanssa, jotka ovat GPSMAP 8000- ja GPSMAP 8500-sarjaa vanhempia.

GRID laitetta ei tarvitse liittää suoraan siihen laitteeseen, jota aiot ohjata GRID laitteella. Se voidaan liittää mihin tahansa yhteensopivaan laitteeseen, joka on liitetty samaan Garmin Marine Network -verkkoon.

1 Liitä GRID Garmin laitteeseen Garmin Marine Network -verkossa Garmin Marine Network -kaapelilla.
2 Kun muut Garmin Marine Network -verkon laitteet on asennettu, liitä GRID ohjelmistossa yhteensopivaan Garmin laitteeseen.

GRID-etälaitteen pariliitos karttaplotteriin

Jotta voit käyttää GRID etälaitetta karttaplotterin kanssa, sinun on pariliitettävä laitteet.

Voit aloittaa laitteiden pariliitoksen karttaplotterista tai GRID etälaitteesta.

GRID laitteen pariliittäminen karttaplotteriin GRID laitteesta

1 Paina GRID etälaitteen +- ja HOME-painiketta samanaikaisesti.
Kaikissa Garmin Marine Networkissa olevissa karttaplottereissa avautuu valintasivu.
2 Käännä GRID etälaitteen valitsinta, kunnes Valitse on sen karttaplotterin kohdalla, jota haluat ohjata GRID etälaitteella.
3 Paina SELECT-painiketta.

GRID laitteen pariliittäminen karttaplotteriin kartta- plotterista

1 Valitse Asetukset > Järjestelmä > Asematiedot > GRID™ - pariliitos > Lisää.
2 Paina GRID etälaitteen SELECT-painiketta.

GRID ohjaussauvan kääntäminen

GRID ohjaussauvan asentoa voi muuttaa joissakin asennustilanteissa.

1 Valitse Asetukset > Viestintä > Marine Network.
2 Valitse GRID laite.

GRID - tekniset tiedot

Tekniset tiedot Mittatiedot
Mitat (L×K×S) 3	^1/_16 × 6^7/_8 × 2^3/_8 tuumaa ( 77 × 174,8 × 60 mm)
Paino 9,1 unssia (258 g)
Lämpötila-alue 5 - 158 °F (	-15 - 70 °C)
Materiaali Täysin koteloitu,	kestävä muovi, vesitiivisIEC 60529 IPX7 -standardien mukaan
Syöttöteho 10–35 Vdc
Sulake 7,5 A, 42 V, nopea
Virran enimmäiskäyttö(10 Vdc)	2,8 W
Tyypillinen virrankulutus(12 Vdc)	100 mA
Enimmäisvirrankulutus(12 Vdc)	280 mA
Kompassin turvaväli 14 tuu	maa (356 mm)
