BEDIENUNGSANLEITUNG GRID GARMIN

GRID™ Installationsanweisungen

Wichtige Sicherheitsinformationen

WARNING

Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen in der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt.

Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.

⚠️ ACHTUNG

Tragen Sie beim Bohren, Schneiden und Schleifen immer Schutzbrille, Gehörschutz und eine Staubschutzmaske.

HINWEIS

Prüfen Sie beim Bohren oder Schneiden stets die andere Seite der zu bearbeitenden Fläche.

Halten Sie sich beim Einbau des Geräts an diese Anweisungen, um die bestmögliche Leistung zu erzielen und eine Beschädigung des Boots zu vermeiden.

Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit der Installation beginnen. Sollten bei der Installation Probleme auftreten, wenden Sie sich an den Support von Garmin.

Registrieren des Geräts

Helfen Sie uns, unseren Service weiter zu verbessern, und füllen Sie die Online-Registrierung noch heute aus.

• Rufen Sie die Website http://my.garmin.com auf.
- Bewahren Sie die Originalquittung oder eine Fotokopie an einem sicheren Ort auf.

Kontaktaufnahme mit dem Support von Garmin

• Rufen Sie die Website www.garmin.com/support auf, um Informationen zum Support in den einzelnen Ländern zu erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern [phone] oder [phone].
• Nutzen Sie als Kunde in Großbritannien die Rufnummer 0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer [phone].

Software-Update

Möglicherweise müssen Sie die Gerätesoftware aktualisieren, wenn Sie das Gerät installieren oder Zubehör hinzufügen.

Laden der neuen Software auf eine Speicherkarte

1 Legen Sie eine Speicherkarte in den Kartensteckplatz des Computers ein.
2 Rufen Sie die Website www.garmin.com/support/software/marine.html auf.
3 Wählen Sie neben GPSMAP Serie mit SD-Speicherkarte die Option Herunterladen.
4 Lesen Sie die Bedingungen, und stimmen Sie ihnen zu.
5 Wählen Sie Herunterladen.
6 Wählen Sie Laufen.
7 Wählen Sie das Laufwerk, das mit der Speicherkarte verbunden ist, und wählen Sie Weiter > Fertigstellen.

Aktualisieren der Gerätesoftware

Bevor Sie die Software aktualisieren können, benötigen Sie eine Speicherkarte für Software-Updates oder müssen die aktuelle Software auf eine Speicherkarte laden.

1 Schalten Sie den Kartenplotter ein.
2 Wenn das Hauptmenü angezeigt wird, legen Sie die Speicherkarte in den Kartensteckplatz ein.
HINWEIS: Damit die Anweisungen für das Software-Update angezeigt werden, muss das Gerät vollständig hochgefahren sein, bevor Sie die Karte einlegen.

3 Folgen Sie den Anweisungen auf dem Display.
4 Das Software-Update kann mehrere Minuten in Anspruch nehmen.
5 Lassen Sie bei der Aufforderung die Speicherkarte eingelegt, und starten Sie den Kartenplotter manuell neu.
6 Entfernen Sie die Speicherkarte.

HINWEIS: Falls die Speicherkarte vor dem vollständigen Neustart des Geräts entnommen wird, kann das Software-Update nicht abgeschlossen werden.

Erforderliches Werkzeug

• Bohrmaschine und Bohrer
• Kreuzschlitzschraubendreher Nr. 2
- Stichsäge oder Multifunktionswerkzeug
- Feile und Sandpapier
- Seewassertaugliches Dichtungsmittel (optional)

Hinweise zur Montage

HINWEIS

Montieren Sie das Gerät an einem Ort, an dem es keinen extremen Temperaturen oder Umweltbedingungen ausgesetzt ist. Der Temperaturbereich für dieses Gerät ist in den technischen Daten zum Produkt aufgeführt. Eine längere Lagerung oder ein längerer Betrieb bei Temperaturen über dem angegebenen Temperaturbereich kann zu einem Versagen des Geräts führen. Schäden durch extreme Temperaturen und daraus resultierende Folgen sind nicht von der Garantie abgedeckt.

Das Gerät kann unter Verwendung der mitgelieferten Montageteile im Armaturenbrett oder in einer anderen Oberfläche montiert werden. Beachten Sie bei der Auswahl eines Montageorts folgende Hinweise.

• Das Gerät sollte so montiert werden, dass es leicht zugänglich ist. Sie müssen problemlos auf den Joystick und die Tasten zugreifen können, sodass eine Interaktion mit dem zugewiesenen Navigationsgerät möglich ist.
• Damit es nicht zu Störungen mit Magnetkompassen kommt, muss bei der Montage des Geräts der in den technischen Daten zum Produkt aufgeführte Sicherheitsabstand zum Kompass eingehalten werden.
• Der Montageort muss ausreichend Platz für die Verlegung und den Anschluss der Kabel bieten.

Anbringen des Geräts

HINWEIS

Gehen Sie beim Schneiden des Ausschnitts für die bündige Montage des Geräts vorsichtig vor. Zwischen Gehäuse und Montagelöchern besteht nur ein geringer Abstand. Wird der Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts nach der Montage beeinträchtigt sein.

Wenn Sie die Halterung in Glasfasermaterial einlassen und festschrauben, wird die Verwendung eines Senkkopfbohrers empfohlen, um die Ansenkung nur durch die oberste Gelcoat-

Schicht zu bohren. Dadurch wird Rissen in der obersten Gelschicht beim Anziehen der Schrauben vorgebeugt.

Die Schablone und Montageteile aus dem Lieferumfang können für die Montage des Geräts am gewählten Ort verwendet werden.

1 Schneiden Sie die Schablone für die bündige Montage zu, und achten Sie darauf, dass sie auf die Fläche passt, an der das Gerät montiert werden soll.
2 Entfernen Sie die Schutzfolie von der Rückseite der Schablone, und bringen Sie die Schablone auf der Fläche an, an der das Gerät montiert werden soll.
3 Bringen Sie mit einem Bohrer von ^7/_16 Zoll (11 mm) eine oder mehrere der Bohrungen an den Ecken der durchgängigen Linie auf der Schablone an, um die Montagefläche für das Schneiden vorzubreiten.
4 Schneiden Sie mit einer Stichsäge die Montagefläche entlang der Innenseite der durchgehenden Schablonenlinie aus.
5 Setzen Sie das Gerät in den Ausschnitt ein, um seinen Sitz zu testen.
6 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit Feile und Sandpapier an.

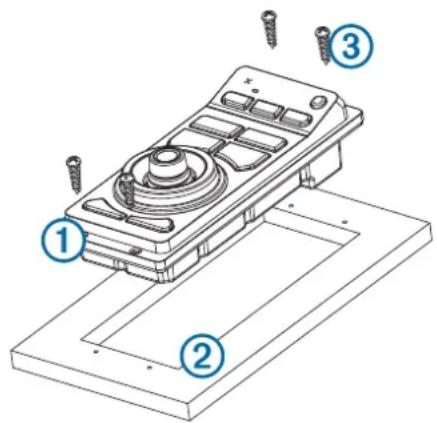

7 Wenn das Gerät ① ordnungsgemäß im Ausschnitt sitzt, vergewissern Sie sich, dass die Montagelöcher am Gerät auf die Vorbohrungen ② der Schablone ausgerichtet sind.

8 Ist das nicht der Fall, kennzeichnen Sie neue Positionen für die Vorbohrungen.

9 Verwenden Sie entweder einen Bohrer von ^3/_32 Zoll (2,5 mm) oder einen Bohrer, der für die Montagefläche geeignet ist, um die Vorbohrungen anzubringen.

10 Entfernen Sie die Schablone von der Montagefläche.

11 Wenn Sie nach der Montage des Geräts keinen Zugang zur Rückseite des Geräts mehr haben, schließen Sie alle erforderlichen Kabel an, bevor Sie das Gerät in den Ausschnitt einsetzen.

12 Setzen Sie das Gerät in den Ausschnitt ein.

13Sichern Sie das Gerät mit den mitgelieferten Schrauben ③ an der Montagefläche.

14 Montieren Sie die Verkleidung, indem Sie sie an den Ecken des Geräts einrasten lassen.

Hinweise zu Verbindungen und Verkabelung

- Zur Vereinfachung der Kabelführung sind die Netzkabel und Garmin Marinenetzwerkkabel ohne installierte Sicherungsringe verpackt. Sie sollten die Kabel verlegen, bevor Sie die Sicherungsringe installieren.

- Nachdem Sie einen Sicherungsring mit einem Kabel verbunden haben, sollten Sie sich vergewissern, dass der Sicherungsring sicher verbunden und der Dichtungsring

richtig positioniert ist, damit die Strom- oder Datenverbindung sicher ist.

- Das Gerät sollte an dieselbe Stromversorgung angeschlossen werden wie andere Geräte im gleichen Garmin Marinenetzwerk. Falls dies nicht möglich ist, müssen alle Geräte an die gleiche Masse angeschlossen werden.

Anschließen des GRID an das Garmin Marinenetzwerk Der GRID ist nicht mit Garmin Kartenplottern vor der Serie GPSMAP 8000 und vor dem GPSMAP 8500 kompatibel.

Der GRID muss nicht direkt mit dem Gerät verbunden werden, das Sie mit dem GRID steuern möchten. Es kann allen kompatiblen Geräten zugewiesen werden, die mit demselben Garmin Marinenetzwerk verbunden sind.

1 Schließen Sie den GRID an ein Garmin Gerät im Garmin Marinenetzwerk an. Verwenden Sie dazu ein Garmin Marinenetzwerkkabel.
2 Nachdem die übrigen Geräte des Garmin Marinenetzwerks installiert sind, weisen Sie dem GRID über die Software ein kompatibles Garmin Gerät zu.

Koppeln der GRID Fernbedienung mit dem Kartenplotter

Zum Verwenden einer GRID Fernbedienung mit einem Kartenplotter müssen Sie die Geräte koppeln.

Sie können die Kopplung der Geräte über den Kartenplotter oder die GRID Fernbedienung initiieren.

Koppeln des GRID Geräts mit dem Kartenplotter über das GRID Gerät

1 Drücken Sie auf der GRID Fernbedienung gleichzeitig die Tasten + und HOME.
Auf allen Kartenplottern im Garmin Marinenetzwerk wird eine Auswahlseite angezeigt.
2 Drehen Sie das Rad an der GRID Fernbedienung, um auf dem Kartenplotter, den Sie mit der GRID Fernbedienung bedienen möchten, die Option Wählen auszuwählen.
3 Drücken Sie die Taste SELECT.

Koppeln des GRID Geräts mit dem Kartenplotter über den Kartenplotter

1 Wählen Sie Einstellungen > System > Stationsinformationen > GRID™-Kopplung > Hinzufügen.
2 Drücken Sie auf der GRID Fernbedienung die Taste SELECT.

Drehen des GRID Joysticks

Für bestimmte Situationen können Sie die Ausrichtung des GRID Joysticks drehen.

1 Wählen Sie Einstellungen > Kommunikationsdienste > Marinenetzwerk.

2 Wählen Sie das GRID aus.

Technische Daten: GRID

Angabe Werte
Abmessungen (B × H × T) 3	^1/_16 × 6^7/_8 × 2^3/_8 Zoll (77 × 174,8 × 60 mm)
Gewicht 9,1 Unzen (258 g)
Temperaturbereich 5 °F bis 158 °F	(-15 °C bis 70 °C)
Material Vollständig abgedichtet, schlag-fester Kunststoff, wasserdicht gemäß IEC 60529 IPX7
Leistungsaufnahme 10 bis 35 V Gleichspannung
Sicherung 7,5 A, 42 V, flink
Maximale Leistungsaufnahme bei 10 V Gleichspannung	2,8 W
Typische Stromaufnahme bei 12 V Gleichspannung	100 mA
Maximale Stromaufnahme bei 12 V Gleichspannung	280 mA
Sicherheitsabstand zum Kompass	14 Zoll (356 mm)
