Tuotetyyppi	Jalustatuuletin
Brändi	Logik
Malli	L40PFW17E
Nimellisjännite	220-240 V
Nimellistaajuus	50 Hz
Syöttöteho	40 W
Maksimi ilmavirtaus	59 m³/min
Puhaltimen tehonotto	33 W
Palveluarvo	1.78 (m³/min)/W
Valmiustilan tehonkulutus	0.0 W
Kausisähkönkulutus	10.7 kWh/a
Äänitehotaso	54 dB(A)
Maksimi ilman nopeus	2.8 m/s
Nopeuksien lukumäärä	3 (pois, matala, keskitaso, korkea)
Värähtely	Kyllä (työntö/vetokytkin)
Korkeuden säätö	Kyllä (teleskooppijalusta lukitusrenkaalla)
Ohjaustyyppi	Painonappi nopeudelle, työntö/veto värähtelylle
Virtajohdon pituus	Noin 1,5 m
Väri	Valkoinen
Materiaali	Muovi ja metalliritilä
Mukana tulevat varusteet	Moottoriyksikkö, etusuoja, takasuoja, 2 jalkaa, teline, tuulettimen siipi, kiinnitysmutteri, nuppi, käyttöohje
Kokoaminen vaaditaan	Kyllä
Puhdistusohjeet	Irrota pistoke, pyyhi kostealla liinalla; älä upota veteen tai käytä kemikaaleja

Usein kysytyt kysymykset - L40PFW17E Logik

Kuinka kokoan tuulettimen?

Noudata käyttöohjetta: kiinnitä jalat alustaan, aseta teline paikalleen, säädä korkeus, kiinnitä moottoriyksikkö, asenna takasuoja, tuulettimen siipi ja etusuoja. Käytä ristipääruuvimeisseliä. Älä kytke pistoketta ennen kuin laite on täysin koottu.

Kuinka säädän tuulettimen nopeutta?

Paina Nopeuspainiketta vaihtaaksesi tilojen 0 (pois), 1 (matala), 2 (keskitaso) ja 3 (korkea) välillä.

Kuinka saan tuulettimen värähtelemään?

Työnnä Värähtelykytkintä alas aloittaaksesi värähtelyn; vedä se ylös lopettaaksesi.

Voinko säätää korkeutta?

Kyllä. Löysää Korkeudensäätökytkintä, vedä teline haluttuun korkeuteen ja kiristä sitten kytkin.

Kuinka puhdistan tuulettimen?

Irrota tuulettimen pistoke. Pyyhi ulkopinnat hieman kostealla liinalla. Älä koskaan upota veteen tai käytä kemikaaleja/pesuaineita.

Mitä teen, jos ilmavirtaus on heikko?

Lisää nopeusasetusta korkeammalle tasolle (2 tai 3).

Mitä jos tuuletin ei toimi?

Tarkista, että pistoke on kunnolla kiinni ja sähkönsyöttö on päällä. Jos se ei vieläkään toimi, irrota pistoke ja ota yhteys korjausasiantuntijaan.

Onko tuuletin turvallinen käyttää ulkona?

Käyttöohjeessa on valkoinen ulkokäyttöön tarkoitettu tuuletin, mutta sitä tulisi käyttää kuivassa paikassa kaukana vedestä. Vältä käyttöä vaarallisissa tai kosteissa ympäristöissä.

Mitkä ovat tehoarvot?

Nimellisjännite: 220-240 V, taajuus: 50 Hz, syöttöteho: 40 W. Puhaltimen tehonotto: 33 W. Valmiustilan teho: 0,0 W.

Kuinka puran tuulettimen säilytystä varten?

Tee kokoamisvaiheet päinvastaisessa järjestyksessä. Irrota pistoke, poista etusuoja, tuulettimen siipi, takasuoja ja irrota moottoriyksikkö telineestä. Säilytä kuivassa paikassa.

KÄYTTÖOHJE L40PFW17E Logik

Pakkauksesta purkaminen 30

Tuulettimen kokoaminen ....31

Tuotteen yleiskatsaus 34

Tuulettimen käyttö....35

Puhdistus....35

Vihjeitä ja vinkkejä....35

Tekniset tiedot....36

kun ostit uuden tuotteen.

Suosittelemme, että vietät hetken tämän käyttöoppaan parissa, jotta ymmärtäisit täysin kaikki laitteen tarjoamat toiminnalliset ominaisuudet. Saat myös vihjeitä ja vinkkejä mahdollisten ongelmien ratkaisuun.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

Pakkauksesta purkaminen

Ota kaikki tavarat pakkauksesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat nimikkeet kuuluvat toimitukseen:

FI

Ruuvillinen moottoriyksikkö ja virtajohto

Etusuojus (joissa ruuvit ja mutteri)

Jalka x 2, joissa ruuvit ja aluslevy

Varsi

Tuulettimen siipi

Kiinnitysmutteri

Pyörijä

Käyttöopas

• Älä käytä tuuletinta vaarallisilla alueilla.
• Älä käytä tuuletinta, jos sitä ei ole kokonaan koottu. Varmista, että jalustan osia ja pääyksikköä kiinni pitävä(t) ruuvi(t) on kiristetty kunnolla.

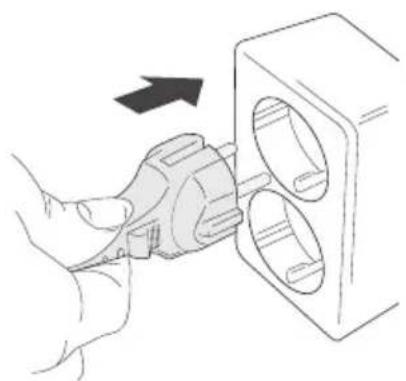

• Älä liitä laitetta verkkovirtaan, ennen kuin kokoaminen on valmis.

• Käytä kokoamiseen ja kiinnittämiseen ristipääruuvitalttaa.

• Ruuvaa irti jalkojen ruuvit ja välilevyt.

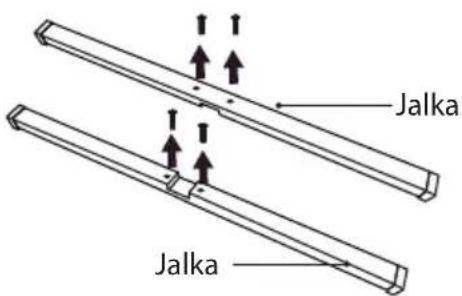

1. Kiinnitä 2 jalkaa toisiinsa.

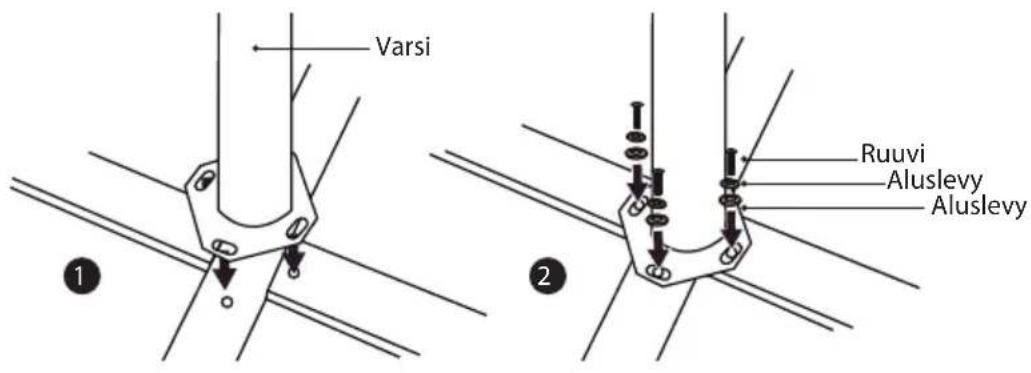

1. Liitä jalusta alustaan ja kiristä se ruuveilla ja välilevyillä.

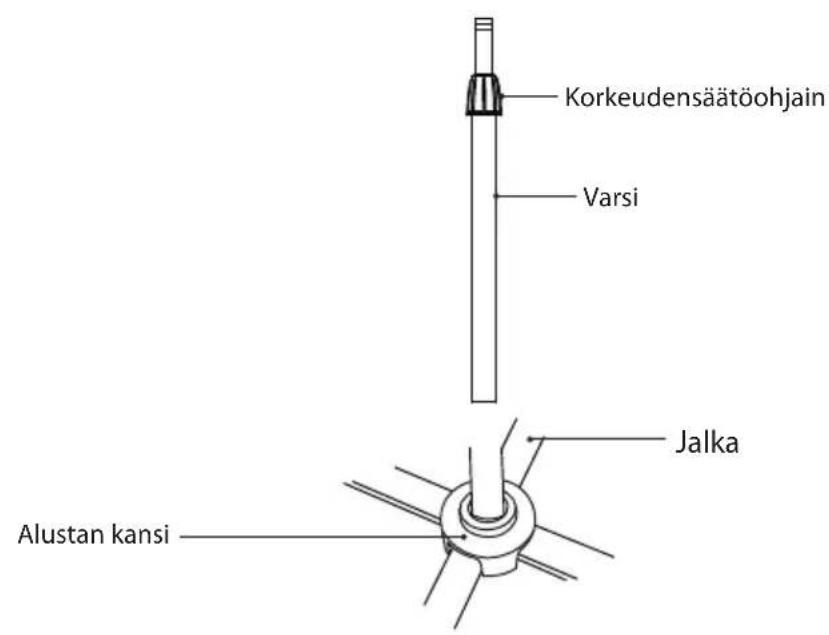

1. Säädä varren korkeus.

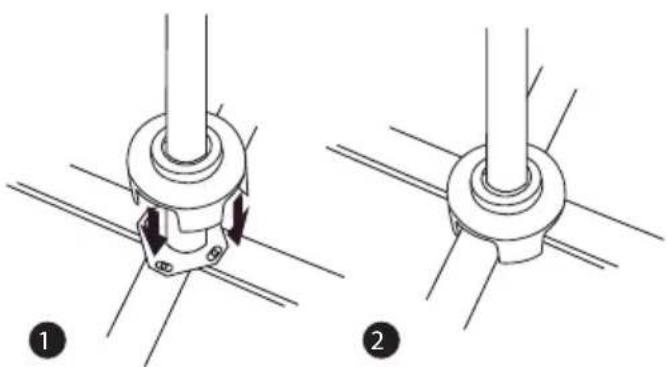

1. Peitä ruuvit alustan kannella.

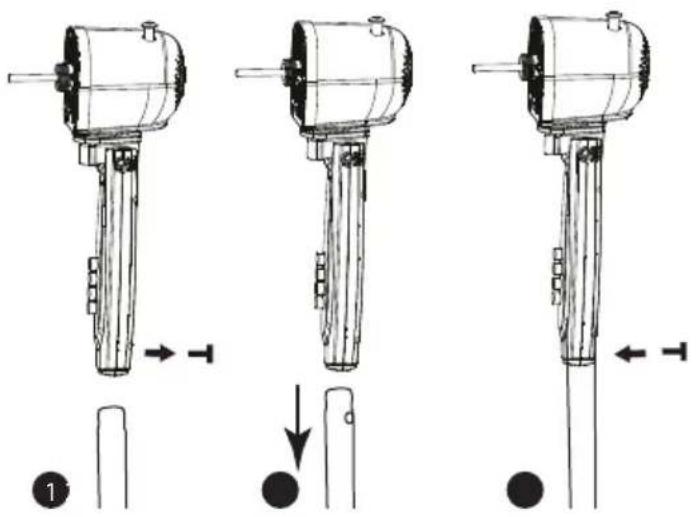

1. Irrota ruuvi moottoriyksiköstä, kiinnitä moottoriyksikkö varteen ja kiristä se ruuvilla.

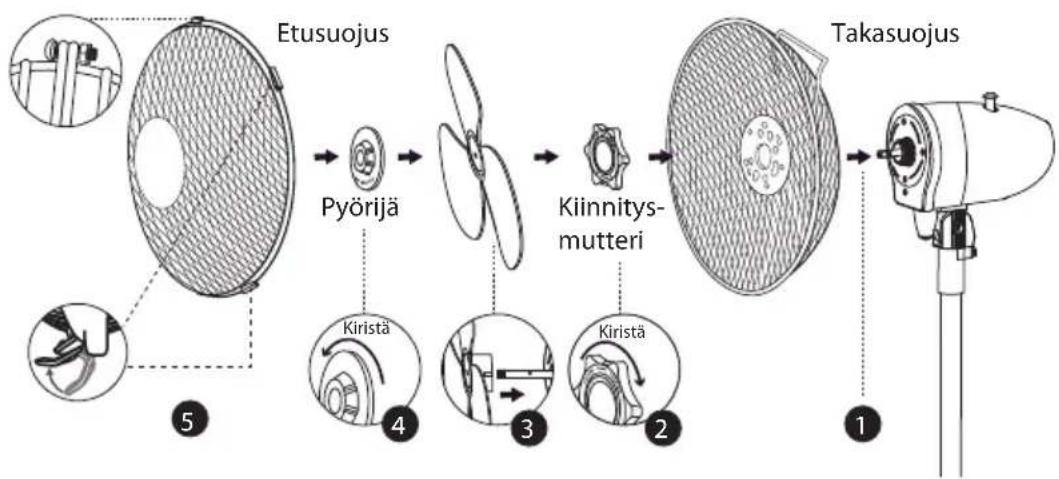

1. Kiinnitä etu- ja takasuojus.

8.

- Paina nopeuspainikkeella haluttu tuuletinnopeus. Seuraavat asetukset ovat käytettävissä:

0 - Tuuletin on kytketty Pois

1 - Tuuletin toimii alhaisimmalla nopeudella
2 - Tuuletin toimii keskinopeudella
3 - Tuuletin toimii korkeimmalla nopeudella

- Saadaksesi tuulettimen pään heilahtelemaan, paina Heilahtelun ohjain alas. Lopettaaksesi heilahtelun, vedä Heilahtelun ohjain ylös.

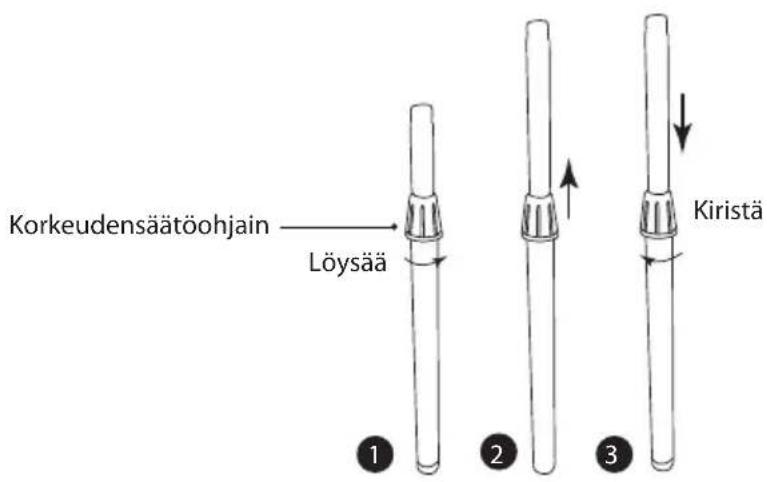

- Tuulettimen korkeutta voi säätää ylös tai alas. Tehdäksesi tämän, löysää Korkeudensäätöohjain, vedä jalusta haluttuun korkeuteen ja kiristä sitten Korkeudensäätöohjain.

Puhdistus

Irrota laite pistorasiasta.

Pyyhi laitteen ulkopinta hieman kostealla liinalla. Älä koskaan kastele laitetta vedellä tai käytä puhdistamiseen kemikaaleja tai pesujauheita, sillä ne voivat vahingoittaa laitetta.

Vihjeitä ja vinkkejä

Ongelma Ratkaisu
Laitteesta tuleva ilmavirta on heikko. Säädä	hopeus korkeampaan asetukseen.
Laite ei toimi. Tarkista, että pistoke on liitetty	oikein, ja että laite on kytketty päälle virtalähteestä.
Muut poikkeavat olosuhteet. Irrota tuuletin	pistorasiasta ja ota yhteys huoltoliikkeeseen.

Tekniset tiedot

Malli L40PFW17E
Nimellisjännite 220-240 V
Nimellistaajuus 50 Hz
Ottoteho 40 W
Maksimi tuulettimen virtausnopeus (F)	59 m^3/min
Tuulettimen tehon otto (P) 33 W
Huoltoarvo (SV) 1,78 (m)	^3/min)/W
Virrankulutus valmiustilassa (Psb) 0,0 W
Kausiluontoinen sähkönkulutus (Q) 10,7 kWh/a
Tuulettimen äänitehotaso (Lwa) 54 dB(A)
Maksimi ilman nopeus (c) 2,8 meters/sec
Huoltoarvon mittausstandardi IEC 6087	9:1986 (corr.1992)

FI

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tak

Tuotteessa tai sen pakkauksessa oleva merkintä osoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen mukana. Sen sijaan vastuullasi on hävittää kyseinen laite viemällä se määrättyyn käytettyjen sähkö- ja elektroniikkatuotteiden keräyspisteeseen kierrätystä

varten. Erilliset käytettyjen laitteiden keräys- ja kierrätystoimet auttavat säästämään luonnonvaroja ja varmistamaan, että laitteet kierrätetään ihmisten terveyttä ja ympäristöä suojelevalla tavalla. Saat lisätietoja jätteen keräys- ja kierrätyspisteistä ottamalla yhteyttä paikallisiin viranomaisiin tai jälleenmyyjääsi.
