Tuotetyyppi	Vapaasti seisova pesukone
Brändi	Logik
Malli	L140WM10E
Kapasiteetti	10 kg
Linkousnopeus	1400 rpm
Energialuokka	A+++
Vuotuinen energiankulutus	160 kWh
Vuotuinen vedenkulutus	9900 L
Melutaso (pesu/linkous)	52 dB / 74 dB
Mitat (K x L x S)	85 x 60 x 54 cm
Paino	70 kg
Jännite / taajuus	220-240 V / 50 Hz
Tehonkulutus (pesu/linkous)	2000 W / 500 W
Ohjelmat	15 ohjelmaa (Puuvilla, Synteettiset, Hellävarainen, Pikapesu, Villa jne.)
Näytön tyyppi	LED
Lähtöviive	Enintään 24 tuntia
Lapsilukko	Kyllä
Rummun materiaali	Ruostumaton teräs
Luukun halkaisija	35 cm
Säädettävät jalat	Kyllä
Vesiliitäntä	Vain kylmä vesi
Mukana tulevat tarvikkeet	Käyttöohje, tulovesiletku, poistoletku, kuljetuspultit

Usein kysytyt kysymykset - L140WM10E Logik

Kuinka asennan pesukoneen?

Poista kaikki kuljetuspultit ja pakkausmateriaalit. Tasoita kone säätöjalkojen avulla. Liitä tulovesiletku kylmävesihanaan ja poistoletku viemäriin tai tiskialtaaseen. Kytke pistoke maadoitettuun pistorasiaan. Katso tarkemmat ohjeet käyttöohjeen Asennusohjeet-osiosta.

Mitä teen, jos kone ei käynnisty?

Tarkista, että luukku on kunnolla kiinni, vesihana on auki ja kone on kytketty pistorasiaan. Varmista, ettei ohjelmanvalitsin ole taukoasennossa. Jos virheilmoitus tulee, merkitse koodi ja katso Vianmääritys-osiota.

Kuinka puhdistan pesuainelokeron?

Paina lokeron sisällä olevaa vapautusvipua ja vedä lokero ulos. Huuhtele juoksevan veden alla ja poista jäämät harjalla. Työnnä takaisin paikalleen. Puhdista lokeron kotelo kostealla liinalla. Suorita tämä 2 kuukauden välein.

Mitä virhekoodi E10 tarkoittaa?

E10 tarkoittaa vesihuoltovirhettä. Tarkista, että vesihana on auki ja tulovesiletku ei ole taittunut. Puhdista myös liitännän tulovesisuodatin. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Voinko käyttää nestemäistä pesuainetta?

Kyllä, kaada nestemäinen pesuaine esipesu- tai pääpesulokeroon suositusten mukaisesti. Säädä annostus veden kovuuden ja likaisuuden mukaan. Käytä parhaan tuloksen saavuttamiseksi nestemäisen pesuaineen kuppia, jos se on mukana.

Kuinka puhdistan pumppusuodattimen?

Irrota kone pistorasiasta. Avaa pumpun kansi alaosassa edessä. Aseta kulho veden keräämistä varten. Kierrä suodatin irti ja poista nukka tai esineet. Puhdista ja aseta takaisin. Suorita tämä 4 kuukauden välein tai jos tyhjennyksessä on ongelmia.

Miksi kone tärisee voimakkaasti?

Varmista, että kuljetuspultit on poistettu. Tarkista, että kone on tasattu ja kaikki neljä jalkaa ovat tukevasti lattiassa. Vältä ylikuormitusta tai epätasapainoa. Järjestä pyykki tarvittaessa uudelleen. Epätasaiset lattiat voivat vaatia liukuesteitä.

Kuinka käytän lähtöviiveen ominaisuutta?

Valitse pesuohjelma, paina sitten Lähtöviive-painiketta. Aseta viive tunneissa enintään 24 tuntia +/- -painikkeilla. Paina Käynnistä/Tauko. Kone aloittaa toiminnan asetetun viiveen jälkeen. Peruuta kääntämällä ohjelmanvalitsin Off-asentoon.

Millaista pesuainetta minun tulisi käyttää?

Käytä korkeatehoista (HE) pesuainetta, joka sopii automaattipesukoneille. Värillisille vaatteille käytä väriturvallista pesuainetta. Vältä liiallista pesuaineen käyttöä jäämien estämiseksi. Katso Pesuaineen annostusohjeet käyttöohjeesta.

Kuinka otan lapsilukon käyttöön?

Pidä Lapsilukko-painiketta (usein lukkokuvakkeella) painettuna 3-5 sekuntia, kunnes merkkivalo syttyy. Poistaaksesi käytöstä toista. Kun aktiivinen, painikkeet pois päältä paitsi Virta. Katso Lapsilukko-osio käyttöohjeesta.

KÄYTTÖOHJE L140WM10E Logik

Purkaminen pakkauksesta 63

Pesukoneen asentaminen 64

Pesukoneelle sopivan paikan valinta ....64

Siirtäminen ja asentaminen 65

Ankkuripulttien irrotus 65

Pesukoneen siirtäminen paikasta toiseen 65

Pesukoneen asettaminen vaakasuoraan 66

Vedensyöttöletku 66

Vedenpoistoletku 67

Pistorasiaan liittäminen 67

Tuotteen yleiskatsaus 68

Valmistelu ....70

Pyykin valmistelu 70

Pesuaineen ja huuhteluaineen lisääminen ....70

Ohjelman valitseminen 71

Pesuasetukset 72

Tavallinen pesu 72

Manuaalinen liotus....72

Viivekäynnistys ....72

Yksittäiset pesutoiminnot (menetelmän valinta)....73

Valinnaiset toiminnot ....73

Pyykin poistaminen ....73

Hanan sulkeminen (valinnainen)....73

Tärkeää tietoa ....74

Hienopesu (villa- ja silkkiohjelmat) 74

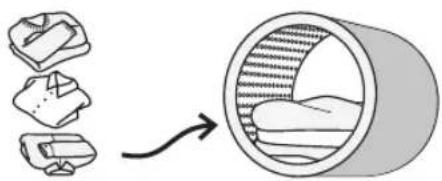

Herkän pyykin lisääminen rumpuun ....74

Oikean pesuaineen valinta 74

Vinkkejä herkän pyykin kuivattamiseen....74

Jos vaatteet kutistuvat pesussa ....74

Tärkin käyttäminen 75

Vedenpehmentimen käyttäminen 75

Painikkeiden lukitseminen 75

Kunnossapito – Pesukoneen puhdistaminen 76

Rummun puhdistaminen 76

Pesukoneen ulkopintojen puhdistaminen 76

Pesuainelokeron puhdistaminen 76

Luukun tiivisteen ja ikkunan puhdistaminen 76

Poistosuodattimen puhdistaminen 77

Vedensyöttöletkun jäätymisen estäminen 77

Vedensyöttöletkun suodatinverkon puhdistaminen 77

Vihjeitä ja vinkkejä 78

Virhekoodi 80

Tekniset tiedot 81

Turvallisuus ensin! 104

Onneksi olkoon uuden Logik-pesukoneen ostamisesta.

Suosittelemme, että vietät hetken tämän käyttöoppaan parissa, jotta ymmärtäisit täysin koneen asennus- ja käyttöohjeet.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

Purkaminen pakkauksesta

Poista kaikki pakkausmateriaali laitteesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat osat kuuluvat toimitukseen:

Laite Käyttöopas x 1

Tulppa x 4

Osanro: 301130650057

Vedensyöttöletku x 1

Osanro: 301130660043

U-pidike x 1

Osanro: 302930600007

Vedenpoistoletkun kiinnittämiseen.

Osanro: 3020306A0670

Jos osia puuttuu tai ne ovat vahingoittuneet, ota yhteys Partmasteriin (vain Isossa-Britanniassa). Puh.: 0844 800 3456 apua varten.

Pesukoneen asentaminen

Lue ohjeet huolellisesti ja noudata niitä.

• Tässä esitettyjen ohjeiden lisäksi on noudatettava mahdollisia vesi- ja sähköyhtiöiden määräyksiä. Jos olet epävarma, pyydä valtuutettua teknikkoa kytkemään pesukone.
• Pesukone on painava – nosta varovasti. Älä nosta ulkonevista osista (esim. pesukoneen luukusta).
• Varoitus: Jäätyneet letkut voivat revetä tai haljeta. Älä asenna pesukonetta ulkotiloihin tai paikkaan, jossa se voi jäätyä.
• Asettele letkut ja johdot niin, että niihin ei voi kompastua.

Pesukoneen taakse on jätettävä tyhjää tilaa (240 mm). Näin vesiletkulle ja poistoletkulle jää riittävästi tilaa.

Pesukoneelle sopivan paikan valinta

• Varmista, että pesukoneelle on riittävästi tilaa. - Asenna pesukone tasaiselle ja tukevalle alustalle liiallisen tärinän ja melun ehkäisemiseksi. - Älä asenna pesukonetta suoraan auringonvaloon tai paikkaan, jossa lämpötila laskee pakkasen puolelle.

× Kalteva pinta Epävakaa Epätasainen pinta

Pesukoneelle sopivan paikan valinta

Pesukoneen kantamiseen tarvitaan vähintään kaksi henkilöä.

• Kallista pesukonetta aluksi taaksepäin. - Yhden henkilön on seistävä pesukoneen takana ja pideltävä kiinni päällilevyn takaosasta. Toisen henkilön tulee tarttua pohjassa oleviin etujalkoihin. - Älä kosketa luukunavauspainiketta, kun pidät kiinni pesukoneesta. - Tarkista, että käytössä on kaikki pesukoneen asennuksessa tarvittavat välineet. - Jätä pesukoneen asennus valtuutetun teknikon tai huoltoedustajan tehtäväksi.

Siirtäminen ja asentaminen

Ankkuripulttien irrotus

Pesukoneen sisäosat pysyvät kuljetuksen ajan paikoillaan neljällä ankkuripultilla.

Ne on poistettava ennen asennusta. Käytä kiintoavainta (ei mukana) ja noudata alla annettuja ohjeita.

Älä käytä pesukonetta irrottamatta pultteja, sillä tämä voi aiheuttaa liiallista tärinää.

Ankkuripulttien irrottaminen:

1. Löysää kaikki neljä pulttia kiintoavaimella. Pultit sijaitsevat pesukoneen takapuolella.
2. Vedä pultit ulos vaakasuorassa. Varmista, että pultti poistetaan kokonaan.
3. Työnnä mukana toimitetut neljä tulppaa pultinreikiin.

Ankkuripultteja tarvitaan, jos pesukonetta myöhemmin siirretään. Säilytä pultit huolella.

Pesukoneen siirtäminen paikasta toiseen

Muista kiinnittää ankkuripultit ennen pesukoneen siirtämistä.

Ennen pesukoneen siirtämistä

• Sulje hana ja käytä pesukonetta veden tyhjentämiseksi. Tyhjennä koneeseen jääneet vedet pumppuletkusta.
• Poista vedensyöttöletkusta paine ja irrota letku.
• Irrota virtajohto. • Kiinnitä ankkuripultit.

Letkujen ja johtojen pituudet

Kytkentä vasemmalta puolelta

Kytkentä oikealta puolelta

Pesukoneen asettaminen vaakasuoraan

Koneen pohjassa on neljä säädettävää jalkaa. Jalkoja säätämällä pesukone saadaan vaakasuoraan.

1. Löysää kunkin jalan lukkomutteri kääntämällä sitä kiintoavaimella myötäpäivään.
2. Säädä kaikki neljä jalkaa samalla tavalla.
3. Varmista pesukoneen vaakasuoruus vesivaa'alla.
4. Kiristä kaikki lukkomutterit kiintoavaimella kääntämällä niitä vastapäivään (kohti pesukoneen runkoa).

Varmista, että kaikki lukkomutterit kiristetään kunnolla. Tarkista, että jalat ovat edelleen pulteilla kiinni pesukoneessa. Jos pultit ovat auki, pesukone ei pysy paikoillaan.

Vedensyöttöletku

Muistettavaa

• Noudata tämän luvun ohjeita vesivahinkojen välttämiseksi.
• Älä kiinnitä letkua yhdistelmähanaan.
• Älä kierrä, litistä, muuntele tai leikkaa letkua.
• Vesijohdon optimaalinen paine on 0,02–1,0 MPa. Jos vedenpaine on tätä korkeampi, on asennettava paineenalennusventtiili. Hanasta on tultava vettä vähintään viisi litraa minuutissa. Jos olet epävarma, pyydä valtuutettua asentajaa kytkemään letku.
• Tämän laitteen saa kytkeä vain kylmävesijohtoon uudella mukana toimitetulla vedensyöttöletkulla.

Vedensyöttöletkun kiinnittäminen

1. Kytke letku hanaan ja kiristä muoviliitin käsin.
2. Avaa hana hitaasti ja tarkista, että liitoksen kohdalla ei ole vuotoja.

Liitokseen kohdistuu vedenpainetta.

Vuotovarma järjestelmä – ylivuodon tunnistus

Järjestelmän tarkoituksena on estää vettä vuotamasta pesukoneesta. Jos pesukoneeseen kertyy vettä tietyn tason yläpuolelle, toiminto estää ylivuodon keskeyttämällä pesukoneen vedenoton ja käynnistämällä tyhjennyspumpun.

Vedenpoistoletku

Muistettavaa:

• Älä kierrä, venytä tai taivuta poistoletkua.
• Pesukoneen tulee sijaita alle 85 cm:n päässä poistoliitännästä.

Tyhjennys pesualtaaseen tai kylpyammeeseen.

• Kiinnitä letku paikoilleen niin, että se ei pääse putoamaan altaasta.
• Älä tuki altaan tyhjennysaukkoa ja varmista, että allas tyhjenee riittävän tehokkaasti.
• Älä päästä poistoletkun päätä uppoamaan poistettuun veteen, muuten vesi voi virrata takaisin pesukoneeseen.

Tyhjennys kylpyammeeseen Tyhjennys poistoletkuun

Pistorasiaan liittäminen

Huomioi turvallisuus:

• Älä käytä pistotulppasovitinta tai jatkojohtoa.
• Jos virtajohto tai pistotulppa on vaurioitunut, älä käytä niitä. Ota yhteyttä valtuutettuun teknikoon ja kysy neuvoja.

Asennuksen tarkastuslista

Pesukoneen asennuksen pitäisi olla nyt valmis.

Käy läpi tarkastuslista ja varmista, että asennus on tehty oikein!

Kysymykset Tarkastusmerkki
Ankkuripultit – Onko pultit poistettu ja onko tulpat kiinnitetty kunnolla reikiin?
4 säädettävää jalkaa	Neljä säädettävää jalkaa – Onko jalat pultattu tukevasti kiinni pesukoneeseen?
	Neljä jalkatyynyä – Ovatko jalkatyynyt kokonaan kiinni lattiassa?
Virransyöttö – Onko käytössä erillinen pistorasia, joka on täysarvoinen jännitteellä AC 220–240 V sellaisenaan?
Sijainti – Onko pesukone asennettu tasaiselle ja tukevalle alustalle? Käykö se tärisemättä?
Vedensyöttöletku – Onko letkun vuodot tarkistettu ja toimiiko vedensyöttö oikein?
Vedenpoistoletku – Onko letkun vuodot tarkistettu ja tyhjentääkö letku oikein?

Laite

FI

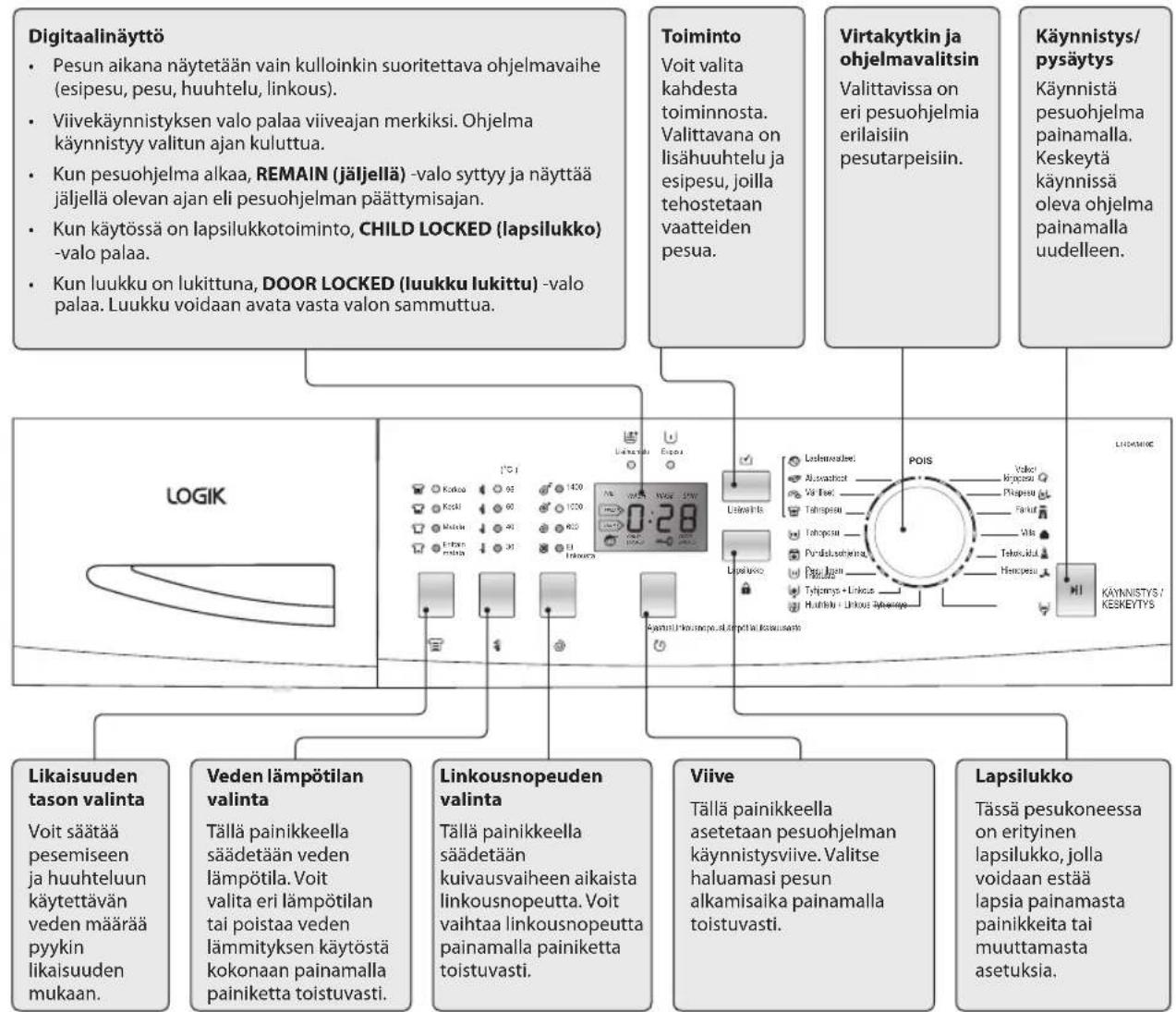

Ohjauspaneeli

• Ohjelman käynnistytyä ohjelmaa, linkousnopeutta tai lisätoimintoja ei voi muuttaa.
• Jos asetuksia on vaihdettava, käännä valitsin asentoon OFF (pois). Valitse uudelleen ohjelma, linkousnopeus ja lisätoiminnot, ja paina sen jälkeen Start / Pause (käynnistä/pysäytä) -painiketta.
• Ennen kuljetusta tehtaalla tehdään tarkastus, jossa pesukoneeseen lasketaan vettä. Pesukoneen sisällä voi siksi olla vesipisaroita tai kosteutta. Tämä ei ole merkki toimintahäiriöstä.

Seuraavia ohjeita suositellaan pyykin valmisteluun pesua varten.

Pyykin järjestely

• Katso jokaisen tekstiilin pesuohjelappu, niin pyykin lajittelu on helpompaa.
• Lajittele pyykit värin, materiaalin ja likaisuuden mukaan.

Näin on helpompi valita kuhunkin pesuun parhaiten sopiva ohjelma ja lämpötila.

• Älä ylikuormita konetta! • Varo, ettei luukun väliin jää vaatteita.

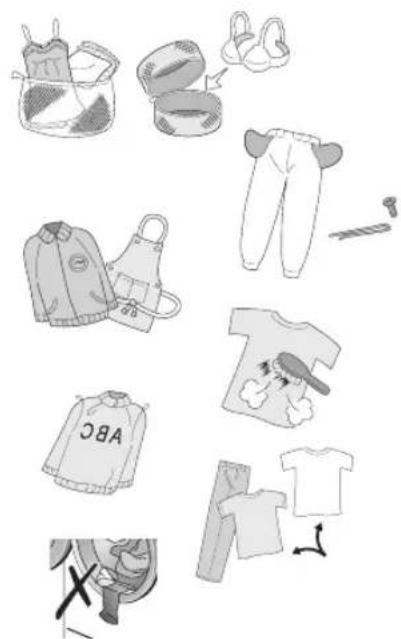

Pyykin valmistelu

• Käsittele tahrat ennen pesua. - Jotkin vaatteet on vahinkojen estämiseksi pantava pesukoneeseen pesupussissa, esim. metallivahvisteiset rintaliivit, sukkahousut ja pitsivaatteet. Tarkista, että taskuissa ei ole esineitä, jotka voivat vahingoittaa vaatteita tai pesukonetta. - Sido vaatteissa olevat nauhat, sulje vetoketjut ja käännä vetoketjuvaatteet ylösalaisin. - Poista hiukset, eläinten karvat, hiekka ja muut vierasaineet harjalla ennen pesua. - Jos vaatteissa on kohokuvioita, käännä ne ylösalaisin. • Väriä päästävät vaatteet tulee pestä erikseen. - Pane pyykit pesukoneeseen. Sulje pesukoneen luukku. Varmista, että lastausluukun ja kumitiivisteen väliin ei jää pyykkiä jumiin.

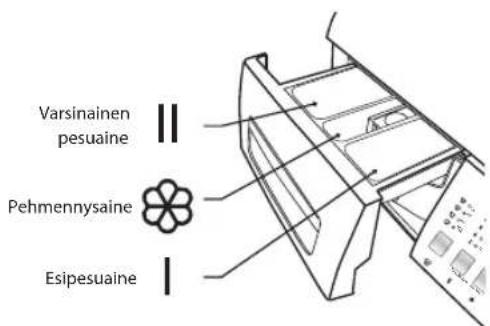

Pesuaineen ja huuhteluaineen lisääminen

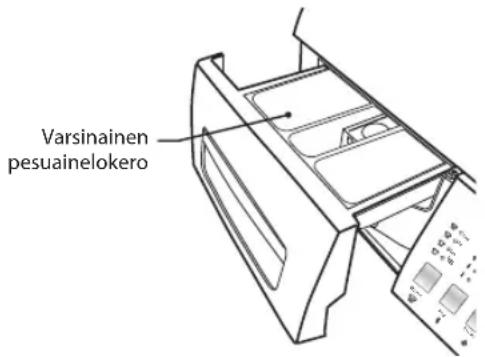

• Lisää pesuainetta sille tarkoitettuun annostelulokeroon.
• Lisää huuhteluainetta ennen pesun käynnistämistä. Näin vältät staattisia sähköpurkauksia.
• Käytä pesuainetta ja huuhteluainetta pyykin määrän ja likaisuuden, kotipaikkasi veden kovuuden sekä tuotteiden valmistajien ohjeiden mukaan.

Liuota paksut huuhteluaineet ja käsittelyaineet veteen. Varo tukkimasta ylivuotoaukkoa. Enimmäismäärä on 40 ml.

• Älä käytä pesukonetta, jos pesuainelokero ei ole paikoillaan. Tästä voi aiheutua vesivahinko, tai kone ei ehkä toimi oikein.
• Jos unohdat lisätä pesuainetta, voit tyhjentää pesukoneen käyttämällä tyhjennysohjelmaa. Sen jälkeen voit lisätä pesuainetta ja käynnistää ohjelman uudelleen. Pesuaine siirtyy rumpuun vain, kun vesi virtaa pesuainelokeron läpi.
• Voit ehkäistä pesujauheen jäämistä lokeroon kuivaamalla lokeron sisäosat rievulla. Varmista, että lokeroon lisäämäsi pesujauhe ei ole paakkuista.
• Jos huuhteluohjelma ei poista pyykistä kaikkea pesuainetta, vähennä pesuaineen määrää.
• Huuhteluainetta ei saa lisätä lokeroon MAX-merkin osoittamaa määrää enempää.
• Pese käyttämättömät huuhteluaineet pois tilkalla vettä tai kostealla rievulla, kun ohjelma on päättynyt.

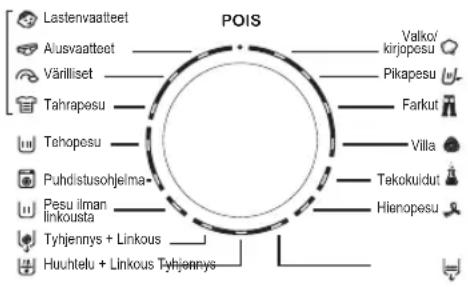

Ohjelman valitseminen

Seuraavassa esitellään pesukoneen ohjelmat, lisätoiminnot ja valinta-asetukset. Linkousnopeus voidaan valita erikseen tietyissä ohjelmissa.

Programme Description		Max Temperature	Max Load (kg)	Preset Setting Optional Function
				Max Spin (rpm)	Approximate Time	Water Level	Temp	Spin Speed	Delay	Pre-Wash	Extra Rinse
Puuvilla		95 6.0 1400 1 : 24				√√	√√√√
Quick Wash		40 3.0 1400 0 : 24				√√	√√×√
Jeans		95 6.0 1400 2 : 46				√√	√√√√
Wool		40 2.5 1000 0 : 43				√√	√√×√
Synteettiset		60 3.0 1000 0 : 58				√√	√√√√
Hienopesu		30 2.0 600 0 : 34				√√	√√×√
Kidswear	Alusvaatteet	95 6.0 1400 1 : 35				√√	√√√√
	Värilliset Värilisille lastenvaatteille. 40 3.0 1400 0 : 54					√√	√√√√
	Tehokas	60 3.0 1400 1 : 21				√√	√√√√
Tehokas pesu		60 (default) 3.0 1400 1 : 53				√×	√√×√
Itsepuhdistus Vaim	esukoneen puhdistus. 95 (default)	- 600 1 : 03				××	×√×	×
Vain pesu		95 6.0 -	0 : 32			√√	×	√√×
Huuhtelu + linkous		-	-	1400 0 : 15		√	×√	√×√
Kuivaus ja linkous		-	-	1400 0 : 09		×	×√	√××
Drain		-	-	-	0 : 01	×	××	√××

• Käynnissä olevaan ohjelmaan ei voi lisätä lisätoimintoja eikä pesulämpötilaa voi muuttaa.
• Ohjelmaa voidaan vaihtaa sammuttamalla pesukone ja käynnistämällä se uudelleen.
• Painikkeita painettaessa kuuluu painikeääni. Sen tarkoituksena on auttaa varmistamaan oikeiden asetusten valinta.
• Ajat riippuvat valituista ohjelma- ja lämpötila-asetuksista.
• Kesto voi olla pidempi, jos rummussa olevaa pyykkiä on tasapainotettava.
• Pyykkien tehokas huuhtelu ei ehkä onnistu pienillä linkousnopeuksilla pyykin määrästä ja käytetyn pesuaineen laadusta riippuen. Jos näin käy, käytä lisähuuhtelutoimintoa.

Tavallinen pesu

1. Vedä luukku auki kahvasta ja pane pyykit rumpuun. (Katso sivulta 14 ohjeet pyykin lajittelemiseksi ennen rumpuun panemista). Varmista, että pyykkejä ei jää luukun väliin.
2. Sulje luukku ja valitse pesuohjelma kääntämällä virtakytkintä ja ohjelmavalitsinta.
3. Valitse linkousnopeus, lämpötila ja likaisuuden taso.
4. Valitse tarvittavat lisätoiminnot.
5. Lisää pesuainetta pesuainelokeroon. Pesuaineen määrä riippuu pyykin määrästä ja likaisuudesta sekä veden kovuudesta. Käytä pesuainetta pakkauksen annosteluohjeiden mukaisesti.
6. Käynnistä pesu painamalla Start/Pause (käynnistä/pysäytä) -painiketta.
7. Pesukone päästää merkkiäänen, kun ohjelma päättyy.

Jos luukku on lukittuna silloin, kun pesukone sammutetaan tai kun tulee sähkökatkos, se pysyy lukittuna minuutin ajan kun kytket koneen uudelleen päälle.

Pyykit liotetaan manuaalisesti painamalla Start/Pause (käynnistä/pysäytä) -painiketta, kun pesuohjelma on ollut käynnissä 10 minuuttia. Pesukone keskeyttää pesun ja antaa pyykkien liota vedessä. Kun pyykit ovat lionneet halutun ajan, pesuohjelmaa jatketaan painamalla Start/Pause (käynnistä/pysäytä) -painiketta.

Viivekäynnistys

1. Noudata vaiheita 1–5 kohdassa "Tavallinen pesu".
2. Aseta käynnistysviiveaika painamalla Delay (viive)-painiketta.
3. Paina Start/Pause (käynnistä/pysäytä)-painiketta, ja pesuohjelma käynnistyy asetetun ajan kuluttua.

Yksittäiset pesutoiminnot (menetelmän valinta)

Valittavana on Wash (pesu), Rinse & Spin (huuhtelu ja linkous), Drain & Spin (tyhjennys ja linkous) tai Drain (tyhjennys).

1. Avaa luukku ja pane pyykit rumpuun.
2. Sulje luukku ja valitse ohjelmavalitsimesta ohjelmaksi Vain pesu, huuhtelu ja linkous, tyhjennys ja linkous tai tyhjennys.
3. Käynnistä ohjelma painamalla Start/Pause (käynnistä/pysäytä) -painiketta.

Toiminto Kun haluat:
Vain pesu	Vain pestä pyykin (huuhteluvesi jää koneeseen).
Huuhtelu ja linkous	Huuhdella pestyn pyykin (huuhteluvesi jää koneeseen).
Tyhjennys ja linkous	Lingota pestyn pyykin kuivaksi.
Tyhjennys	Tyhjentää veden rummusta.

Kun käynnistät pesukoneen, vilkkuva merkkivalo osoittaa, että toiminto on käynnissä. Ohjelmaa ei voi vaihtaa sen jälkeen, kun pesukone on käynnistynyt.

Valinnaiset toiminnot

Valitusta ohjelmasta riippuen siihen voidaan yhdistää erilaisia lisätoimintoja. Toimintopainikkeita on painettava useammin kuin kerran, jotta kaikki halutut toiminnot saadaan käyttöön.

Valinnainen toiminto Kun haluat Kuinka se toimii
Likaisuuden taso(Paina Dirt Level -painiketta)		Säätää veden määrää. Lisää tai vähentää veden määrää.
Veden lämpötila (Paina Temp.-painiketta)		Säätää veden lämpötilaa. Lisää tai vähentää veden lämpötilaa.
Linkousnopeus (Paina Spin Speed -painiketta)		Säätää linkousnopeutta. Linkousnopeus muuttuu.
Pesuohjelman käynnistysviive (Paina Delay-painiketta)		Asettaa pesuohjelman käynnistysviiveen. Siirtää pesuohjelman käynnistyksen 0–24 tunnin päähän.
Esipesu (Paina Function-painiketta)		Esipestä erittäin likaisen pyykin. Lisää pesuohjelmaan esipesuvaiheen.
Lisähuuhtelu (Paina Function-painiketta)		Tehdä lisähuuhtelun. Lisää pesuohjelmaan lisähuuhteluvaiheen.

Pyykin poistaminen

1. Avaa pesukoneen luukku ja ota pyykit pois koneesta.
2. Poista mahdolliset vierasesineet ruostumisvaaran välttämiseksi.
3. Jätä luukku ja pesuainelokero auki, jotta vesijäämät pääsevät haihtumaan.

Hanan sulkeminen (valinnainen)

Sammutus

Käännä virtakytkin ja ohjelmavalitsin asentoon OFF (pois).

Hienopesu (villa- ja silkkiohjelmat)

Näissä ohjelmissa rumpua pyöritetään hellävaraisesti, jolloin saavutetaan paras pesutulos hienopesussa.

• Silkkipesun kuorma: enintään 2 kg • Vinkkejä villa- ja silkkiohjelmia varten:

Keskimääräiset painot:

• Villapaita (400 g)
• Silkkipusero/alusasu (200 g)
• Housut (400 g)

Herkän pyykin lisääminen rumpuun

• Sulje vetoketjut ja napit. Asettele vaatteet yksitellen toistensa päälle. Älä ylikuormita rumpua, sillä tästä voi aiheutua liiallista tärinää tai vaurioita pesukoneelle.

Oikean pesuaineen valinta

• Käytä villavaatteille mietoa nestemäistä pesuainetta. Muut pesuaineet voivat vahingoittaa vaatteita.
• Villa- ja silkkiohjelmissa on ehkä tarpeen käyttää lisähuuhtelua poistamaan vaatteisiin jäänyt ylimääräinen pesuaine. Tämä riippuu käytetyn pesuaineen määrästä ja pesuvaiheen aikana syntyvän vaahdon määrästä.
• Kun ohjelma on lopussa, valitse ohjelmavalitsimella villaohjelma ja huuhtele uudelleen painamalla Start/Pause (Käynnistä/Pysäytä) -painiketta.

Vinkkejä herkän pyykin kuivattamiseen

• Älä ripusta valkoisia ja vaaleita vaatteita, villaa tai nailonia lämmönlähteen eteen tai suoraan auringonvaloon.
• Oio pesun jälkeen villa- ja nailonvaatteista rypyt ja taitteet ja muotoile ne alkuperäiseen muotoonsa ennen ripustamista varjoon.
• Käytä paidoille, puseroille ja housuille ripustimia. Voit kääriä ripustimen ympärille pyyhkeen vastaamaan hartioidesi leveyttä, jolloin vaatteet säilyttävät muotonsa kuivuessaan. Levitä villaiset pyykit auki kuivatuksen ajaksi.

Jos vaatteet kutistuvat pesussa...

Voit venyttää vaatteen alkuperäistä kokoaan vastaavaksi silityslaudalle ja kiinnittää sen oikeaan kokoonsa ja muotoonsa nuppineuloilla. Höyrytä vaate silitysraudalla ja jätä se kuivumaan.

Pesutärkillä vaatteista saadaan sileitä.

Synteettinen pesutärkki on jäykistysaine.

• Pesutärkkiä käytetään lisäämällä sitä huuhteluainelokeroon pesuaineen viereen. Se siirtyy vaatteisiin automaattisesti viimeisen huuhteluvaiheen aikana.
• Jos tärkkiä on vaikea kaataa, sitä voidaan jonkin verran laimentaa vedellä ennen kaatamista huuhteluainelokeroon. Lokeroa ei saa täyttää MAX-merkin yli.

Kun olet käyttänyt tärkkiä, puhdista pesuainelokero ja etenkin huuhteluainelokero. Poista rummusta ylimääräinen tärkki suorittamalla "Pikapesu"-ohjelma ilman pesuainetta.

Vedenpehmentimen käyttäminen

Jos kotipaikkasi vesi on kovaa, rumpuun muodostuu kalkkisaostumia. Veden kovuutta voidaan vähentää lisäämällä vedenpehmennysainetta pesuaineen jälkeen varsinaiseen pesuainelokeroon. Jos käytät muita hoitoaineita, kuten kuitujenpehmennysainetta tai tahranpoistoainetta, lisää ne seuraavassa järjestyksessä:

1. Pesuaine

1. Vedenpehmennin

Tahranpoistoaine

On suositeltavaa tehdä kotipaikkasi veden kovuuden mukaiset muutokset.

Veden kovuus
°dh °fh °Clark mmol/l
0 - 8 0 - 14	0 - 10 0 - 1,4
8 - 12 14 -	39 10 - 28 1,4 -	3,9
22 - 45 39 -	80 28 - 56 3,9 -	8
>45 >80	>56 >8

1 °dh (saksalaiset asteet) = 1,25 mmol/l

1 °fh (ranskalaiset asteet) = 0,178 mmol/l

1 °Clark (brittiläiset asteet) = 1,78 mmol/l

Painikkeiden lukitseminen

Painikelukko estää lapsia sammuttamasta ohjelmia vahingossa. Se lukitsee kaikki muut ohjauspainikkeet paitsi virtakytkimen ja ohjelmavalitsimen.

1. Kytke pesukoneeseen virta.
2. Kun pesukone on käynnissä, paina Child Lock (lapsilukko)-painiketta kolmen sekunnin ajan.
3. Poista lukitus painamalla painiketta samalla tavalla.

Kunnossapito – Pesukoneen puhdistaminen

Rummun puhdistaminen

Jos käytät pesukoneessasi vain kylmää vettä, rummun sisälle voi muodostua bakteereita, jotka alkavat haista. Tätä voidaan välttää käyttämällä itsepuhdistus-ohjelmaa kerran kuussa. Kun käytät kalkinpoistoainetta, noudata valmistajan ohjeita.

Älä pane pesukoneeseen pyykkiä rummun puhdistuksen ajaksi.

1. Valitse ohjelmavalitsimesta Itsepuhdistus-ohjelma.
2. Pane pesuainelokeroon rummunpuhdistusainetta ja valkaisuainetta.
3. Käynnistä puhdistus painamalla Start/Pause (käynnistä/ pysäytä) -painiketta.
4. Pesukone päästää merkkiäänen, kun ohjelma päättyy.

Pesukoneen ulkopintojen puhdistaminen

• Puhdista pesukoneen ulkopinnat pehmeällä rievulla ja miedolla puhdistusaineella, kuten keittiöpuhdistusaineella.
• Älä läikytä vettä pesukoneen päälle.
• Älä käytä puhdistusvaahtoja, tinneriä tai alkoholia tai kerosiinia sisältäviä tuotteita.

Pesuainelokeron puhdistaminen

1. Irrota pesuainelokero painamalla varsinaisen pesuainelokeron takaosaa samaan aikaan, kun vedät sitä ulos.
2. Pese vanhat pesuaineet pois lokerosta vedellä. (Puhdista pesukone rievulla.) Pesuainejäämiä kertyy nopeasti, jos lokeroa ei puhdisteta säännöllisesti, ja jäämiin voi kasvaa hometta.

Luukun tiivisteen ja ikkunan puhdistaminen

• Pyyhi ikkuna ja tiiviste jokaisen pesun jälkeen nukan ja tahrojen poistamiseksi. Jos nukkaa pääsee kertymään, se voi aiheuttaa vuotoja.
• Poista luukun tiivisteestä mahdolliset kolikot, napit ja muut esineet joka pesun jälkeen.

Poistosuodattimen puhdistaminen

Varo polttamasta itseäsi käsitellessäsi pyykkejä tai koskiessasi rummun sisäosiin korkean lämpötilan pesuohjelman jälkeen.

Sammuta pesukone ja irrota pistotulppa ennen poistosuodattimen puhdistusta.

1. Avaa huoltoluukku pienellä talttapääruuvimeisselillä.

1. Irrota poistosuodatin varovasti. Ulos voi valua vettä. Tämä on aivan normaalia.
2. Kierrä suodatinta vastapäivään ja poista se.
3. Poista kaikki nukka ja roskat ennen kuin asetat suodattimen varovasti takaisin.

1. Ruuvaa suodatin takaisin paikoilleen kääntämällä sitä myötäpäivään.

Vedensyöttöletkun jäätymisen estäminen

Jos pesukonetta on kuljetettu pakkassäällä, odota asennuksen jälkeen 24 tuntia ennen kuin käytät sitä. Näin varmistetaan, että vedensyöttöletku ei ole jäätynyt umpeen. Jos vedensyöttöletku jäätyy, kaada rumpuun 2–3 litraa lämmintä vettä. Käytä "Drain" (tyhjennys) -ohjelmaa.

Vedensyöttöletkun suodatinverkon puhdistaminen

Jos vesi ei poistu kunnolla...

1. Sulje vesihana.
2. Sulje pesukoneen luukku, valitse "Drain" (tyhjennys) -ohjelma ja paina Start/Pause (käynnistä/ pysäytä)-painiketta.
3. Kun ohjelma päättyy, sammuta virta. Avaa vedensyöttöletkun liitin ja irrota se hanasta.
4. Puhdista suodatin pienellä harjalla, esim. hammasharjalla.
5. Kiinnitä vedensyöttöletku takaisin hanaan ja avaa hana. Tarkista vuodot.

Ongelmat Ratkaisut
Painikkeet eivät toimi Kun pesuohjelma on käynnissä, pesuohjelmaa, lämpötilaa ja ohjelman asetuksia ei voi muuttaa.
Luukku ei aukea • Luukun lukitus voi olla käytössä.• Veden lämpötila tai pinta voi olla liian korkea.
Epätavallinen haju • Kumiosista voi erittyä hajua, kun uutta pesukonetta aletaan käyttää, mutta haju haalistuu ajan mittaan.• Rumpu voidaan pestä käyttämällä “Itsepesuohjelmaa” kerran kuussa.
Vettä ei näy Tämä on normaalia: vedenpinta on ikkunan alapuolella.
Pesukoneeseen ei mene vettä	• Vesihana voi olla suljettu.• Vesiputki tai vedensyöttöletku voi olla jäässä.• Vedentulo voi olla keskeytetty.• Vedensyöttöletkun liitoksessa oleva vedensyöttöventtiilin suodatin voi olla tukossa.
Vettä on vain vähän • Kun ohjelma keskeytetään ja käynnistetään uudelleen, pesukone voi poistaa jonkin verran vettä.• Älä kaada vettä luukusta sisään.
Vettä lisätään pesun aikana. Tämä on normaalia: vettä lisätään automaattisesti pinnan alentuessa, ja suurella pyykkimäärällä vettä voidaan lisätä toistuvasti.
Vettä poistetaan pesun aikana.	Tämä on normaalia: vettä tyhjennetään ja täytetään usein liiallisen vaahdon poistamiseksi. (Tätä kutsutaan vaahdontunnistukseksi.)
Pesukoneeseen ei mene vettä huuhteluvaiheen aikana	Ennen huuhtelua pesukone linkoaa poistaakseen pesusta jääneen veden. Uutta vettä otetaan sen jälkeen.
Huuhtelu alkaa ennen kuin linkous päättyy	• Jos pyykki on kerääntynyt vain rummun toiselle puolelle, huuhtelu käynnistyy automaattisesti epätasapainon korjaamiseksi.• Jos pesun jälkeen on liiallista vaahtoa, vesi voidaan poistaa ja täyttää uudelleen vaahdon pesemiseksi. (Tätä kutsutaan vaahdontunnistukseksi.)
Linkousvaiheen aikana rumpu pysähtyy ja pyörii useita kertoja	Tämä on normaalia. Pesukone on havainnut kuormituksen epätasapainon ja yrittää korjata sitä.
Luukkuun tai luukun tiivisteseen jää vaahtoa ja vettä.	Vaikka vaahtoa ja vettä jääkin, se ei vaikuta huuhtelutulokseen.
Linkouksen alku tapahtuu uudelleen.	Tämä on normaalia. Vaikka linkous alkaisikin uudelleen, sen tarkoituksena on vaimentaa linkouksen ääntä.
Vaahtoa on vähän • Näin voi	käydä, jos pesujauhe pannaan suoraan rumpuun – se tulee panna pesuainelokeroon.• Vaahdon määrä voi vaihdella veden lämpötilan, määrän ja kovuuden mukaan.• Pesuainetta on ehkä liian vähän.• Käytössä on ehkä vähemmän vaahtoava pesuainelaatu.• Erittäin likainen pyykki voi vähentää vaahdon määrää.• Myös suurempi pyykkimäärä vähentää vaahdon määrää.
Vaahtoa on paljon • Vaahdon määrä voi vaihdella veden lämpötilan, määrän ja kovuuden mukaan.Pesuainetta on ehkä liikaa.Käytössä on ehkä runsaasti vaahtoava pesuainelaatu.
Vaahtoa ei ole • Näin voi käydä, jos pesujauhe pannaan suoraan rumpuun – se tulee panna pesuainelokeroon.Jos pyykit ovat kertyneet vain rummun toiselle laidalle, epätasapainoa korjataan lisäämällä veden määrää automaattisesti – ja tämä estää pesuvaahdon muodostumisen.Vaahdon määrä voi vaihdella veden lämpötilan, määrän ja kovuuden mukaan.
Kuitujen pehmennysaine tulvii	Huuhteluainetta on ehkä lisätty huuhteluainelokeroon MAX-merkin yli.Nestettä on ehkä läikkynyt, jos huuhteluainelokero on suljettu liian nopeasti.
Pesun jälkeen koneeseen jää pesujauhetta	Näin voi käydä, jos pesujauhe pannaan suoraan rumpuun – se tulee panna pesuainelokeroon.
Kone aiheuttaa epätavallista melua tai tärinää	Tarkista, että rummussa ei ole metalliesineitä.Varmista, että kuljetuksessa käytettävät ankkuripultit on poistettu.Tarkista, että pesukone on tasaisella ja tukevalla alustalla.
Vettä poistettaessa esiintyy melua	Tämä on normaalia, ääni tulee pumpun käynnistymisestä ja pysähtymisestä.
Sähkö katkeaa pesukoneen ollessa päällä	Pesukone pysähtyy eikä käynnisty itsekseen uudelleen sähkön palattua. Koneeseen on valittava ohjelma ja se on käynnistettävä uudelleen.
Sulake katkaisee virransyötön	Pesukone pysähtyy eikä käynnisty itsekseen uudelleen sulakkeen palautuksen jälkeen.Sulakkeen laukeamisen aiheuttanut syy on etsittävä ja korjattava. Tämän jälkeen sulake palautetaan, sähkönsyöttö kytketään takaisin päälle ja pesukone käynnistetään uudelleen.
Vedentulo keskeytyy Kun vedentulo jatkuu, se voi olla aluksi likaista.Irrota vedensyöttöletku ja valuta hanasta likaista vettä ennen kuin jatkat pesukoneen käyttöä. Muista kiinnittää vedensyöttöletku takaisin.

Kun näkyvissä on virhekoodi, pesukone päästää merkkiääntä.

Jos virhettä ei voi oikaista tai jos tarvitaan korjausta...

• Käännä virtakytkin ja ohjelmavalitsin asentoon OFF (pois) ja irrota pistotulppa pistorasiasta.
• Sulje hana ja ota yhteyttä huoltoon.

Vika Näyttö Mitä tehdä:
Luukku on auki		Varmista, että luukku suljetaan kunnolla.
Vedensyöttö ei onnistu		Varmista, että hana on auki.Varmista, että vesiputki tai -letku ei ole jäätynyt.Varmista, että vedentuloa ei ole katkaistu.Varmista, että vedensyöttöventtiilin suodatin ei ole tukossa.Korjaa kaikki nämä ongelmat, avaa luukku, sulje se ja käynnistä pesukone uudelleen.
Vedenpoisto ei onnistu		Tarkista poistoletku ja varmista seuraavat:Poistoletku ei saa olla tukossa.Poistoletkun suuta ei saa upottaa veteen.Vesi ei saa jäätyä.Puhdista poistosuodatin.Korjaa kaikki nämä ongelmat, avaa luukku, sulje se ja käynnistä pesukone uudelleen.

Tekniset tiedot

Malli L140WM10E
Nimellisjännite 220–240 V
Nimellistaajuus 50Hz
Suurin nimellistehonkulutus 2150 W
Lämmitystehon nimelliskulutus 2000 W
Tuotteen mitat 595 mm (L) x 500 mm (S) x 855 mm (K)
Tuotteen paino 65kg
Kuivan pyykin enimmäismäärä 6 kg
Vesijohdon paine 0,02 MPa – 1 MPa

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Varmista turvallisuus ja vähennä loukkaantumisen tai sähköiskun vaaraa noudattamalla kaikkia alla lueteltuja varotoimia.

VAROITUS!

- Jos et käytä pesukonetta moneen päivään, esimerkiksi lähtiessäsi matkoille, sulje pesukoneen vedensyöttö. Tämä on erityisen tärkeää, jos pesukoneen lähellä ei ole lattiakaivoa. Jos vedensyöttö jätetään auki, vedenpaine voi kohota ja aiheuttaa vuodon.

Yleinen käyttö

• Älä asenna pesukonetta kosteaan paikkaan tai sään armoille. Tällaisissa paikoissa voi tapahtua sähköiskuja, tulipaloja, laitevikoja tai kulumista.
• Älä kaada vettä suoraan minkään pesukoneen osan päälle. Tästä voi aiheutua oikosulku tai sähköisku.
• Pidä palavat esineet, kuten kynttilät ja savukkeet, kaukana pesukoneesta. Ne voivat aiheuttaa tulipalon tai vaurioita.
• Pidä palavat aineet kaukana pesukoneesta. Näitä ovat esimerkiksi kerosiini, bensiini, bentseeni, tinneri ja alkoholi sekä näillä kastellut kankaat. Ne voivat aiheuttaa räjähdyksen tai tulipalon.
• Tällä pesukoneella voi pestä vain tekstiilejä, jotka on merkitty konepestäviksi.
• Ankkuripultteja käytetään pesukoneen kuljetuksessa. Ne tulee poistaa kiintoavaimella tai vastaavalla työkalulla ennen pesukoneen asentamista. Jos niitä ei poisteta, ne aiheuttavat voimakasta tärinää pesukoneen pyöriessä.
• Älä kytke pesukonetta kuumavesijohtoon. Pesukone käyttää kylmää vettä.
• Avaa hana ennen pesukoneen käyttämistä varmistaaksesi, että letku on kunnolla kiinnitetty. Jos letku on huonosti kiinni, voi tapahtua vesivahinko.
• Älä suihkuta pesukoneen päälle torjunta-aineita, hiussuihkeita tai deodoranttia.
• Älä pane pesukoneen lähelle mitään sähkölaitteita, kuten televisiota, radiota tai akkulaturia.
• Älä pane pesukoneeseen liikaa pyykkiä tai pesuainetta. Tästä aiheutuu ongelmia pesukoneelle.
• Varmista, että pyykkiä ei jää luukun väliin, kun suljet luukun. Tämä voi aiheuttaa vedenvuotoa tai vahingoittaa pyykkiä.

Virtalähde ja virtajohto

• Käytä pesukoneelle omaa kotitalouskäyttöön tarkoitettua täysarvoista verkkovirtapistoketta 220–240 V. Jos pesukone kytketään samaan pistorasiaan muiden laitteiden kanssa, se voi ylikuumeta ja syttyä palamaan.
• Varmista, että pistotulppa on työnnetty kunnolla pistorasiaan. Löysä kytkentä voi ylikuumentua ja aiheuttaa sähköiskun tai tulipalon.
• Tarkista virtajohto ja virtapistoke vaurioiden varalta. Jos virtajohto on vaurioitunut, valmistajan tai huoltoedustajan tai vastaavasti pätevien henkilöiden täytyy se vaihtaa vaaran välttämiseksi.
• Irrota virtajohto pistorasiasta, kun puhdistat pesukonetta.
• Älä kosketa virtajohtoon tai pistotulppaan märin käsin. Tästä voi aiheutua sähköisku.
• Tarkista pistotulpan puhtaus säännöllisesti. Jos pistotulppaan kertyy likaa, seurauksena voi olla tulipalo. Ehkäise tulipaloja irrottamalla virtajohto ja puhdistamalla pistotulppa kuivalla rätillä.
• Pidä pistotulppaa irrottaessasi kiinni pistotulpasta eikä johdosta. Johdosta vetäminen voi aiheuttaa sähköiskun tai tulipalon.
• Älä käytä pistotulppasovitinta tai jatkojohtoa. Ne voivat ylikuumentua ja aiheuttaa tulipalon.
• Varmista, että kotisi sähkön jännite vastaa pesukoneessa mainittua jännitettä. Jos et ole varma, ota yhteyttä sähköasentajaan.

Vammojen välttämiseksi

• Älä kiipeä pesukoneen päälle. Voit loukata itsesi tai vahingoittaa pesukonetta.
• Pidä sormet poissa luukun saranoiden läheltä, kun avaat ja suljet luukkua. Muutoin sormet voivat loukkaantua.
• Poista pyykin joukosta naulat, hiuspinnit, kolikot ja muut esineet. Ne voivat vahingoittaa pyykkiä tai pesukonetta.
• Älä pese, huuhtele tai linkoa vedenpitäviä lakanoita tai vaatteita. Nämä voivat aiheuttaa tärinää tai pesukoneen hajoamisen linkouksen aikana, ja tästä voi seurata loukkaantumisia, vaurioita pesukoneelle tai vedenvuodon aiheuttamia vahinkoja.
• Ole varovainen tyhjentäessäsi rummusta kuumaa vettä tai pesuaineita. Loukkaantumisten välttämiseksi:
• Älä pura, korjaa tai muuntele pesukonetta. Pesukoneeseen voi tulla toimintahäiriö, joka aiheuttaa tulipalon tai loukkaantumisen.
• Tätä laitetta ei ole tarkoitettu (lapset mukaan lukien) sellaisten henkilöiden käyttöön, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta tai tietoutta laitteen käytöstä, jollei heidän turvallisuudestaan vastaava henkilö valvo heitä ja anna ohjeita laitteen käytöstä.
• Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.
• Älä koske pesukoneen sisällä olevaan pyykkiin ennen kuin rumpu on kokonaan pysähtynyt. Myös hitaasti pyörivä rumpu voi aiheuttaa loukkaantumisen. Valvo tämän suhteen erityisen huolella lapsia.
• Laite on kytkettävä vesijohtoon uudella letkulla ja uusilla liittimillä, eikä vanhoja letkuja saa käyttää uudelleen.
• Pesukoneen pohjassa olevia ilmanvaihtoaukkoja ei saa tukkia matolla.

VAIN VALTUUTETUT HUOLTOHENKILÖT SAAVAT TEHDÄ HUOLTO-JA KORJAUSTÖITÄ, JOTKA EDELLYTTÄVÄT KOTELON AVAAMISTA. NÄMÄ TYÖT OVAT VAARALLISIA.

SÄHKÖISKUVAARAN VUOKSI ET SAA YRITTÄÄ KORJATA PESUKONETTA ITSE.

Tämä tuotteeseen tai ohjeisiin merkitty symboli tarkoittaa, että sähkölaitteet ja elektroniikka on hävitettävä käyttöikänsä päättyessä erillään kotitalousjätteestä.

EU:ssa on kierrätystä varten erilliset keruujärjestelmät.

Jos haluat lisätietoja, ota yhteys paikallisiin viranomaisiin tai tuotteen myyneeseen liikkeeseen.
