L40PFW17E - Vifte Logik - Gratis bruksanvisning og manual

Produkttype	Sokkelvifte
Merke	Logik
Modell	L40PFW17E
Nominell spenning	220-240 V
Nominell frekvens	50 Hz
Inngangseffekt	40 W
Maks luftstrøm	59 m³/min
Vifteeffektinngang	33 W
Serviceverdi	1.78 (m³/min)/W
Strømforbruk i standby	0.0 W
Sesongbasert strømforbruk	10.7 kWh/a
Lydeffektnivå	54 dB(A)
Maks lufthastighet	2.8 m/s
Antall hastigheter	3 (av, lav, middels, høy)
Oscillasjon	Ja (trykk/trekk-kontroll)
Høydejustering	Ja (teleskopstativ med låsekrage)
Kontrolltype	Trykknapp for hastighet, trykk/trekk for oscillasjon
Strømledningslengde	Ca. 1.5 m
Farge	Hvit
Materiale	Plast og metallgitter
Inkluderte tilbehør	Motorenhet, frontgitter, bakgitter, 2 føtter, stativ, vifteblad, festemutter, spinner, bruksanvisning
Montering nødvendig	Ja
Rengjøringsinstruksjoner	Koble fra, tørk av med fuktig klut; ikke senk ned i vann eller bruk kjemikalier

Ofte stilte spørsmål - L40PFW17E Logik

Hvordan monterer jeg viften?

Følg bruksanvisningen: fest føttene til basen, sett inn stativet, juster høyden, fest motorenheten, monter bakgitter, vifteblad og frontgitter. Bruk en stjerneskrutrekker. Ikke koble til før den er fullstendig montert.

Hvordan justerer jeg viftehastigheten?

Trykk på Hastighetsknappen for å bla gjennom 0 (av), 1 (lav), 2 (middels) og 3 (høy).

Hvordan får jeg viften til å oscillere?

Trykk Oscillasjonskontrollen ned for å starte oscillasjon; trekk den opp for å stoppe.

Kan jeg justere høyden?

Ja. Løsne Høydejusteringskontrollen, trekk stativet til ønsket høyde, og stram deretter kontrollen.

Hvordan rengjør jeg viften?

Koble fra viften. Bruk en lett fuktig klut til å tørke av utsiden. Senk den aldri ned i vann eller bruk kjemikalier/vaskemidler.

Hva gjør jeg hvis luftstrømmen er svak?

Øk hastighetsinnstillingen til et høyere nivå (2 eller 3).

Hva gjør jeg hvis viften ikke fungerer?

Kontroller at kontakten er riktig tilkoblet og at strømforsyningen er på. Hvis den fortsatt ikke fungerer, koble fra og kontakt en reparasjonsspesialist.

Er viften trygg å bruke utendørs?

Bruksanvisningen viser en hvit utendørsvifte, men den bør brukes i et tørt område unna vann. Unngå bruk i farlige eller våte omgivelser.

Hva er strømspesifikasjonene?

Nominell spenning: 220-240 V, frekvens: 50 Hz, inngangseffekt: 40 W. Vifteeffektinngang: 33 W. Standby-effekt: 0,0 W.

Hvordan demonterer jeg for oppbevaring?

Gjør monteringstrinnene i revers. Koble fra, fjern frontgitter, vifteblad, bakgitter, og løsne deretter motorenheten fra stativet. Oppbevares på et tørt sted.

BRUKSANVISNING L40PFW17E Logik

Sikkerhetsadvarsler 5

Pakke opp....16

Sette sammen viften 17

Produktoversikt....20

Slik brukes viften....21

Rengjøring 21

Råd og tips 21

Spesifikasjoner 22

DK Indholdsfortegnelse

Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen så du blir fortrolig med alle funksjonene. Veiledningen gir deg også mange tips og råd for å løse eventuelle problemer.

Les alle sikkerhetsanvisningene nøye før bruk og behold bruksanvisningen for framtidig referanse.

Pakke opp

Fjern alle gjenstander fra emballasjen. Ta vare på emballasjen. Ta hensyn til lokale forskrifter om avfallshåndtering hvis du må kaste emballasjen.

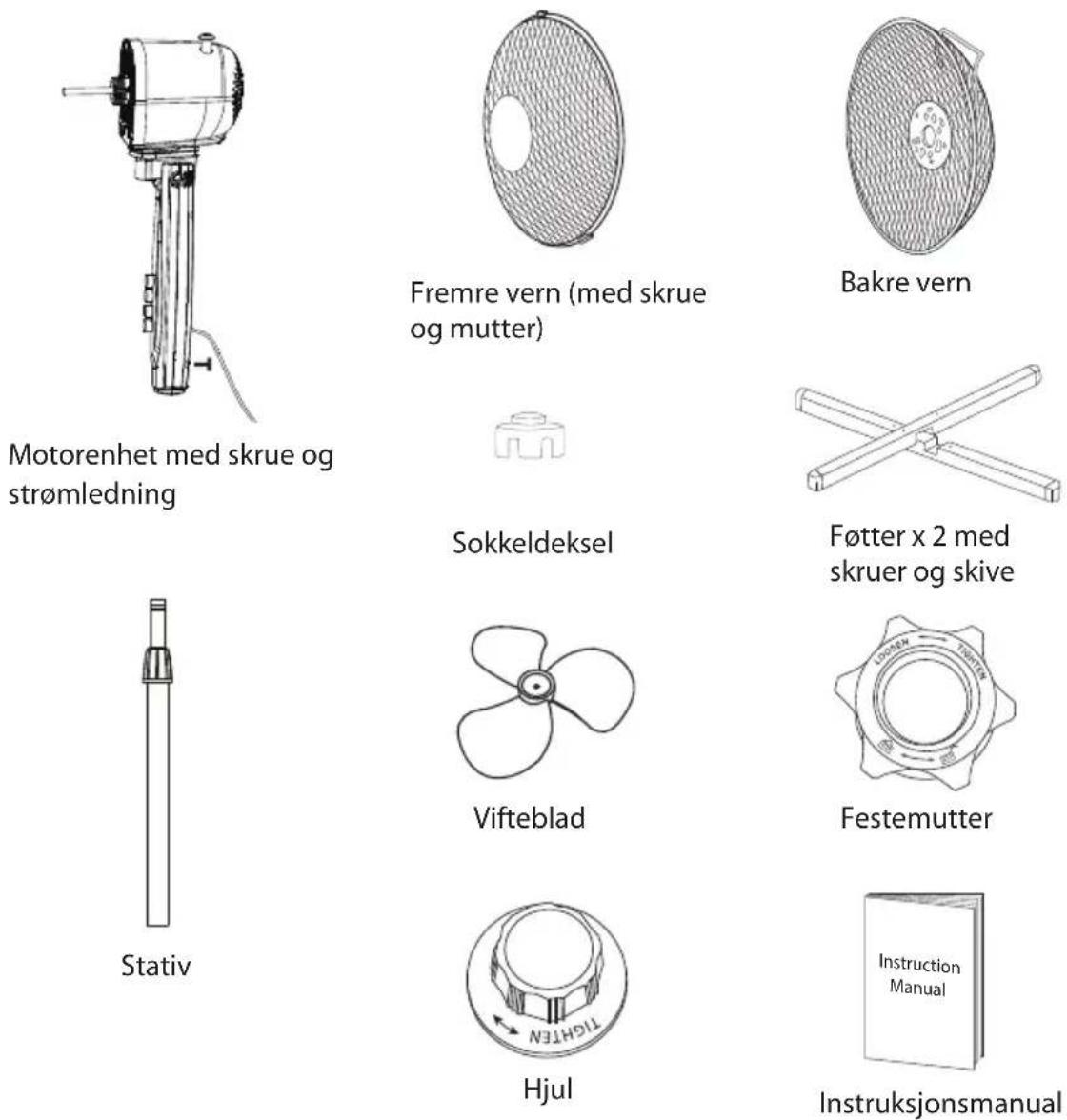

Følgende elementer er vedlagt:

• Ikke bruk viften i eksplosjonsfarlige områder.
• Ikke bruk viften hvis den ikke er ferdig sammensatt. Sørg for at skruene som holder basen og hovedenheten sammen er strammet forsvarlig.

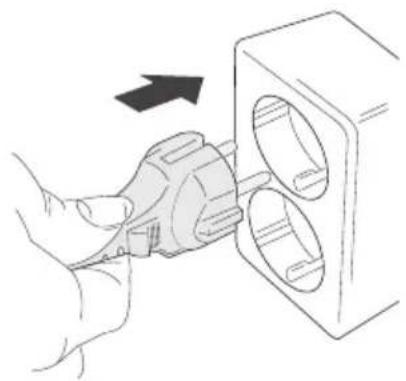

• Ikke sett støpslet inn i stikkontakten før du er ferdig med å sette enheten sammen.

• Bruk en stjerneskrutrekker til å montere og feste.

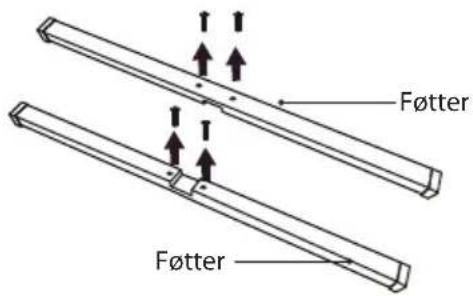

• Skru skruene og skivene fra føttene.

1. Fest de 2 føttene på hverandre.

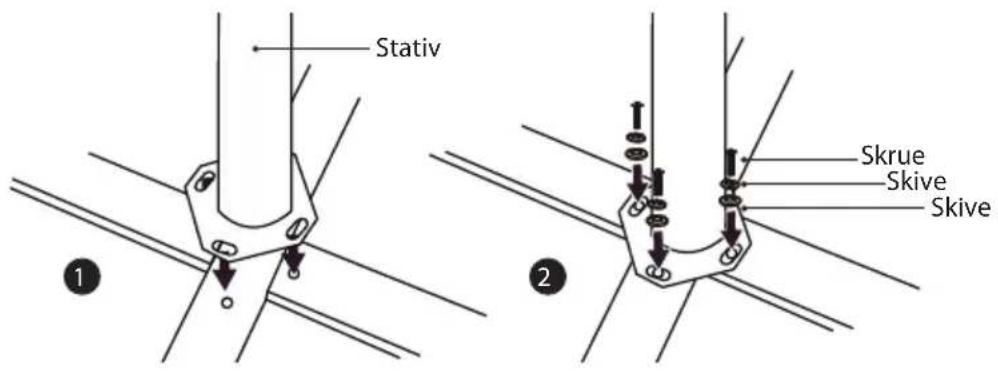

1. Sett stativet inn i basen, og stram den med skruene og skivene.

1. Juster høyden på stativet.

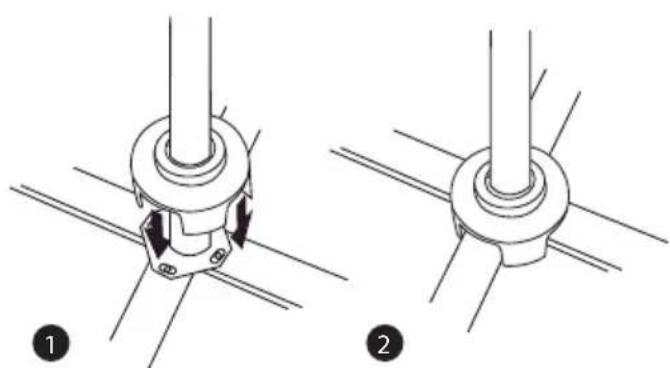

1. Dekk til skruene med basedekselet.

1. Løsne skruen fra motorenhetenen, fest motorenheten på stativet, og stram den med skruen.

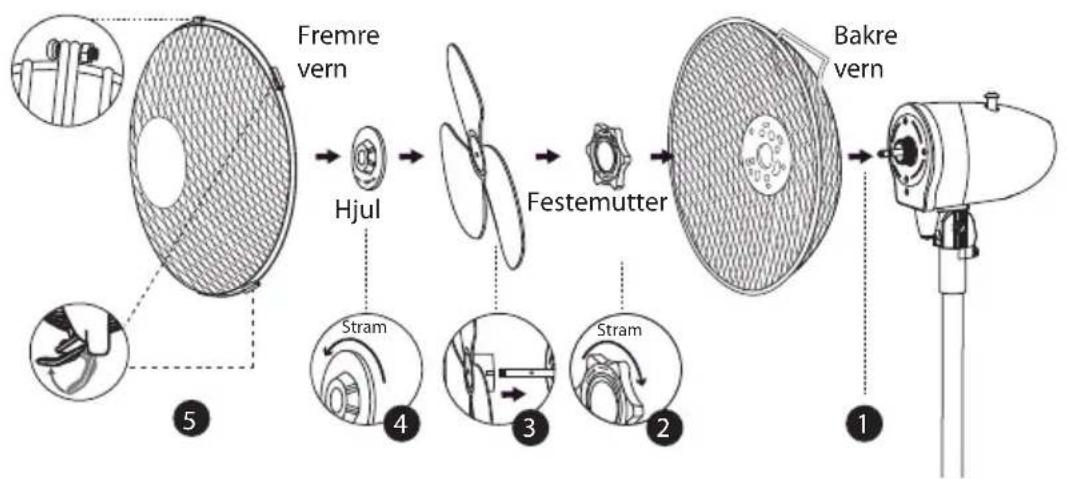

1. Trekk inn de fremre og de bakre vernene.

8.

- Trykk hastighetsknappen for å velge ønsket viftehastighet. Du kan velge blant følgende:

0 - Viften er slått av

1 - Viften går på laveste hastighet
2 - Viften går på middels hastighet
3 - Viften går på høyeste hastighet

- Hvis du vil at viften skal svinge, trykker du svingebryteren ned. Hvis du vil at den skal slutte å svinge, trekker du svingebryteren opp.

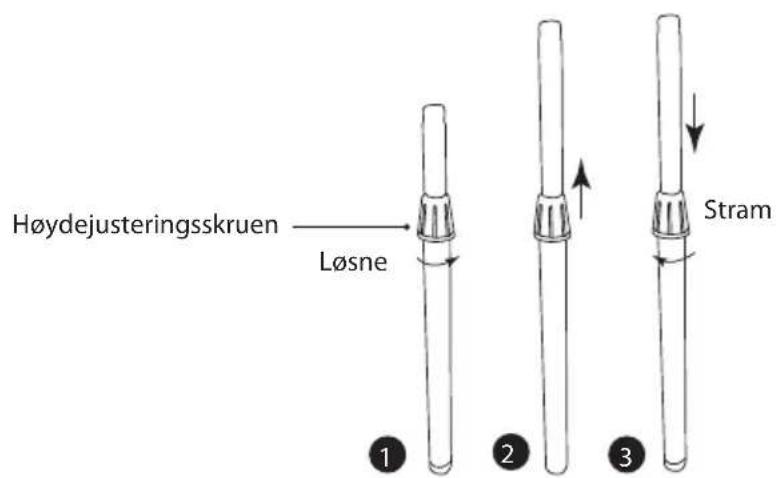

- Høyden på viften kan justeres opp eller ned. Hvis du vil gjøre dette, løsner du først høydejusteringsskruen, så kan du sette viften til ønsket høyde. Til slutt strammer du høydejusteringsskruen:

Rengjøring

Trekk støpslet ut av stikkontakten.

Bruk en lett fuktet klut for å rengjøre enhetens ytre flater. Enheten må aldri dyppes i vann eller utsettes for løsemidler eller vaskemidler, fordi dette kan ødelegge enheten.

Råd og tips

Problem Løsning
Det kommer veldig svak luft fra enheten. Juster hastigheten til en høyere innstilling.
Enheten virker ikke. Kontroller at støpslet er satt riktig inn og at det er strøm i stikkontakten.
Andre unormale forhold. Koble viften fra veggen, og ta kontakt med en reparasjonsspesialist.

Spesifikasjoner

Modell L40PFW17E
Merkespenning 220-240 V
Merkefrekvens 50 Hz
Inngangseffekt 40 W
Viftens maksimale lufthastighet (F) 59 m ^3 /min
Viftens effektforbruk (P) 33 W
Serviceverdi (SV) 1,78 (m)	^3 /min)/W
Strømforbruk i ventemodus (Psb) 0,0 W
Strømforbruk i sesongen (Q) 10,7 kWh/a
Viftens lydenerginivå (Lwa) 54 dB(A)
Maksimal lufthastighet (c) 2,8 meters/sec
Målestandard for serviceverdi IEC 60879:1986 (corr.1992)

Funksjoner og spesifikasjoner kan endres uten varsel.

Tack för att du

Følgende dele er inkluderet:

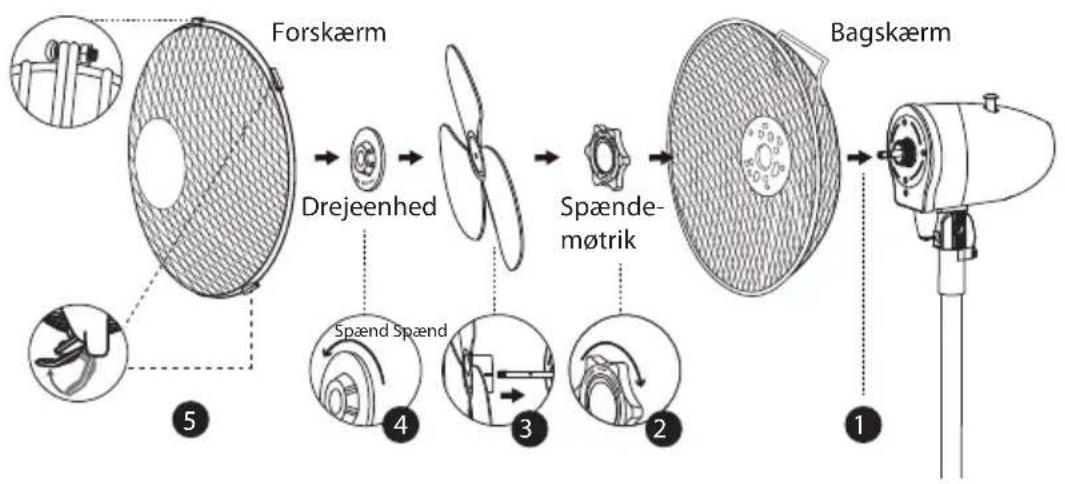

1. Sæt for- og bagskærmen på.

8.

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat

innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.
