KÄYTTÖOHJE L40WDF17E Logik

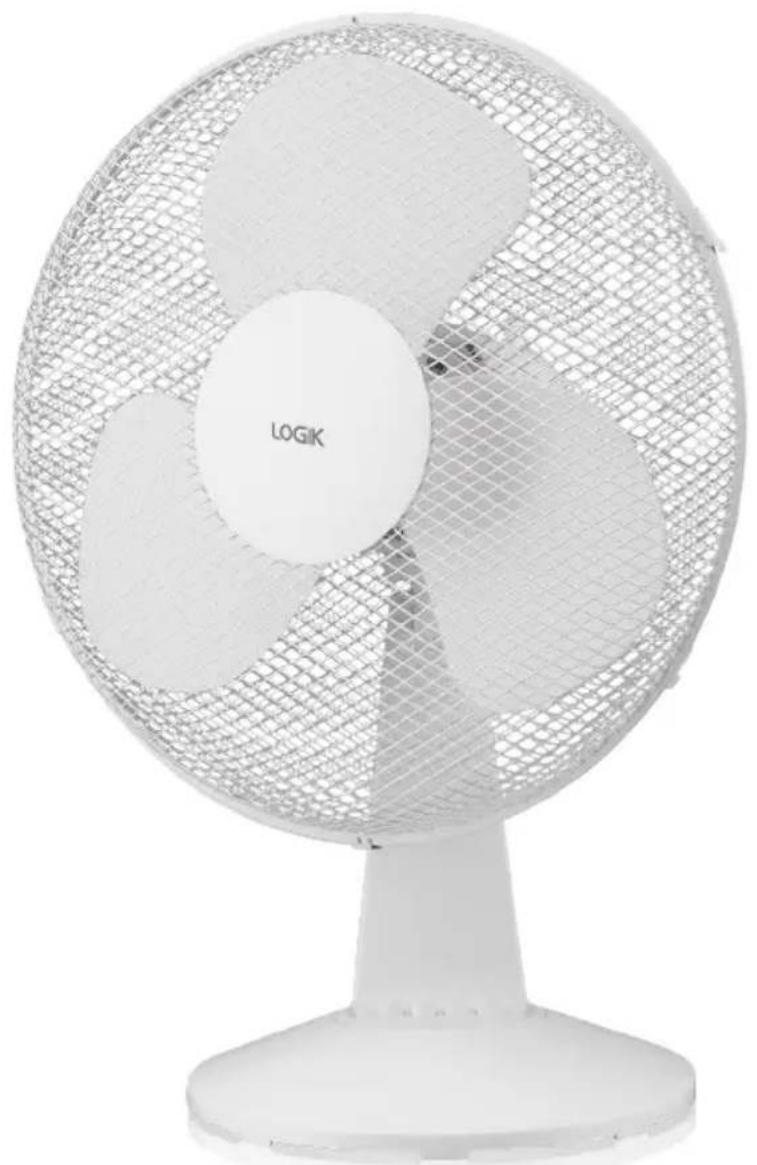

40cm Valkoinen pöytätuuletin

FI

Brugervejledning

40cm Hvid bordventilator

DK

Pakkauksesta purkaminen 24

Tuulettimen kokoaminen 25

Tuotteen yleiskatsaus 26

Tuulettimen käyttö....27

Puhdistus....27

Vihjeitä ja vinkkejä....27

Tekniset tiedot....28

kun ostit uuden tuotteen.

Suosittelemme, että vietät hetken tämän käyttöoppaan parissa, jotta ymmärtäisit täysin kaikki laitteen tarjoamat toiminnalliset ominaisuudet. Saat myös vihjeitä ja vinkkejä mahdollisten ongelmien ratkaisuun.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

Pakkauksesta purkaminen

Ota kaikki tavarat pakkauksesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat nimikkeet kuuluvat toimitukseen:

FI

Siipiruuvillinen moottoriyksikkö ja virtajohto

Siipi

Etusuojus Takasuojus

Ruuvillinen jalusta (sekä ylimääräinen ruuvi- ja mutterisarja tuulettimen suojusta varten)

Käyttöopas

• Älä käytä tuuletinta vaarallisilla alueilla.
• Älä käytä tuuletinta, jos sitä ei ole kokonaan koottu. Varmista, että jalustan osia ja pääyksikköä kiinni pitävä(t) ruuvi(t) on kiristetty kunnolla.
• Älä liitä laitetta verkkovirtaan, ennen kuin kokoaminen on valmis.

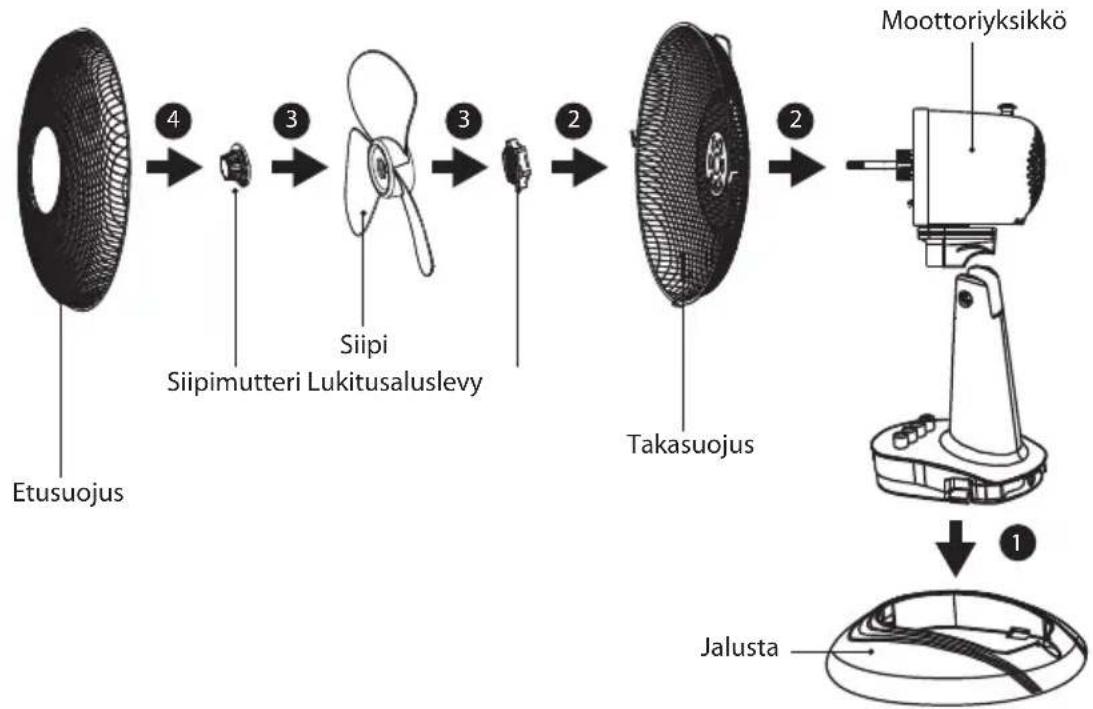

• Käytä kokoamiseen ja kiinnittämiseen ristipääruuvitalttaa.

• Irrota ruuvi jalustan pohjasta. Liitä moottoriyksikkö jalustaan varmistaen, että lukitusliuskat napsahtavat paikoilleen. Kiinnitä ruuvi takaisin ja kiristä se kiinnittääksesi moottoriyksikön jalustaan.

• Irrota siipimutteri ja lukitusaluslevy moottoriyksiköstä. Liitä sitten takasuojus ja ruuvi takaisin lukitusaluslevyyn.
• Liitä siipi moottorin akseliin ja kiinnitä sitten siipi ruuvaamalla siipimutteri tiukkaan.
• Kiinnitä etusuojus takasuojukseen kiinnikkeillä ja kiristä sitten tuulettimen suojukset ruuvilla.

5.

FI

- Paina nopeuspainikkeella haluttu tuuletinnopeus. Seuraavat asetukset ovat käytettävissä:

0 - Tuuletin on kytketty Pois

1 - Tuuletin toimii alhaisimmalla nopeudella
2 - Tuuletin toimii keskinopeudella
3 - Tuuletin toimii korkeimmalla nopeudella

• Saadaksesi tuulettimen pään heilahtelemaan, paina Heilahtelun ohjain alas. Lopettaaksesi heilahtelun, vedä Heilahtelun ohjain ylös.

• Tuulettimen päätä voi säätää ylös tai alas. Tehdäksesi tämän:

• Löysää Säätöohjain.

• Säädä tuuletin haluttuun kulmaan.

• Kiristä sitten Säätöohjain.

Puhdistus

Irrota laite pistorasiasta.

Pyyhi laitteen ulkopinta hieman kostealla liinalla. Älä koskaan kastele laitetta vedellä tai käytä puhdistamiseen kemikaaleja tai pesujauheita, sillä ne voivat vahingoittaa laitetta.

Vihjeitä ja vinkkejä

Ongelma Ratkaisu
Laitteesta tuleva ilmavirta on heikko. Säädä	nopeus korkeampaan asetukseen.
Laite ei toimi. Tarkista, että pistoke on liitetty	oikein, ja että laite on kytketty päälle virtalähteestä.
Muut poikkeavat olosuhteet. Irrota tuuletin	pistorasiasta ja ota yhteys huoltoliikkeeseen.

Tekniset tiedot

Malli L40WDF17E
Nimellisjännite 220-240 V
Nimellistaajuus 50 Hz
Ottoteho 40 W
Maksimi tuulettimen virtausnopeus (F)	51,32 m^3/min
Tuulettimen tehon otto (P) 31,20 W
Huoltoarvo (SV) 1,65 (m)	^3/min)/W
Virrankulutus valmiustilassa (Psb) 0,0 W
Kausiluontoinen sähkönkulutus (Q) 9,98 kWh/a
Tuulettimen äänitehotaso (Lwa) 54,89 dB(A)
Maksimi ilman nopeus (c) 2,38 meters/sec
Huoltoarvon mittausstandardi IEC 6087	9:1986 (corr.1992)

FI

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Tak

Tuotteessa tai sen pakkauksessa oleva merkintä osoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen mukana. Sen sijaan vastuullasi on hävittää kyseinen laite viemällä se määrättyyn käytettyjen sähkö- ja elektroniikkatuotteiden keräyspisteeseen kierrätystä

varten. Erilliset käytettyjen laitteiden keräys- ja kierrätystoimet auttavat säästämään luonnonvaroja ja varmistamaan, että laitteet kierrätetään ihmisten terveyttä ja ympäristöä suojelevalla tavalla. Saat lisätietoja jätteen keräys- ja kierrätyspisteistä ottamalla yhteyttä paikallisiin viranomaisiin tai jälleenmyyyjääsi.

DK
