L23WDF17E - Tuuletin Logik - Ilmainen käyttöohje ja opas

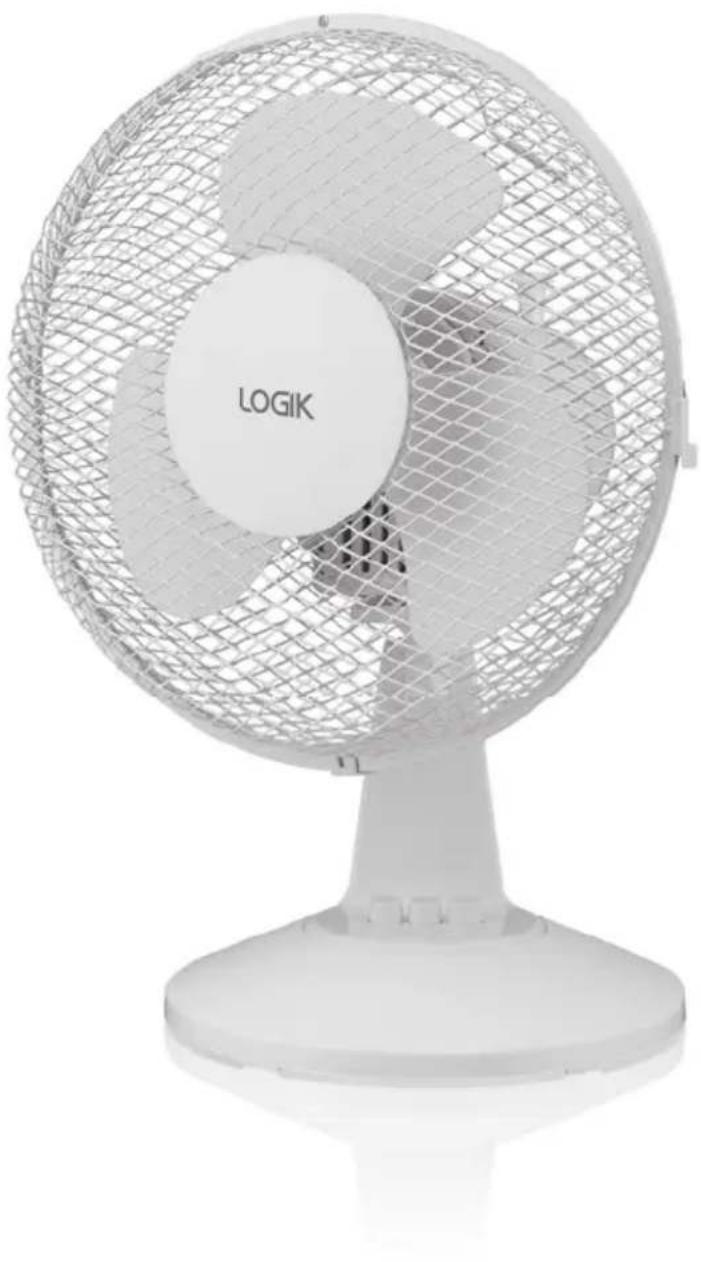

Tuotetyyppi	Lattiatuuletin
Merkki	Logik
Malli	L23WDF17E
Nimellisjännite	220-240 V ~
Nimellistaajuus	50 Hz
Ottoteho	25 W
Tuulettimen ottoteho	19.50 W
Suurin ilmavirta	13.33 m³/min
Suurin ilman nopeus	2.79 m/s
Palveluarvo	0.68 (m³/min)/W
Valmiustilan tehonkulutus	0.0 W
Kausittainen sähkönkulutus	6.24 kWh/a
Äänen tehotaso	52.27 dB(A)
Nopeusasetukset	2 (Alhainen, Korkea) + Pois
Oskillaatio	Kyllä (työnnä/vedä -ohjaus)
Kallistuksen säätö	Kyllä (ylös/alas säätönupilla)
Turvaominaisuudet	Lukituslevy, lukitusrenkaat, jalustan ruuvi
Mukana tulevat lisävarusteet	Moottoriyksikkö, terä, etu/takasuoja, jalusta, ruuvit, käyttöohje
Puhdistus	Irrota pistoke, pyyhi kostealla liinalla; älä upota veteen
Mittausstandardi	IEC 60879:1986 (corr.1992)

Usein kysytyt kysymykset - L23WDF17E Logik

Kuinka kokoan Logik L23WDF17E -tuulettimen?

Aseta moottoriyksikkö jalustaan, kunnes lukituskielekkeet naksahtavat. Kiinnitä alapuolelta tulevalla ruuvilla. Kiinnitä takasuoja lukituslevyllä, liu'uta sitten terä moottorin akselille (varmistaen, että lukitusrenkaat menevät sisälle). Lopuksi kiinnitä etusuoja takasuojaan ja kiristä mukana tulevalla ruuvilla.

Kuinka monta nopeusasetusta tuulettimella on?

Tuulettimessa on kaksi nopeusasetusta (alhainen ja korkea) sekä poiskytkentä (0). Paina nopeuspainiketta vaihtaaksesi off-, low- ja high-tilojen välillä.

Kuinka saan tuulettimen oskilloimaan?

Työnnä oskillointiohjain alas aloittaaksesi oskilloinnin. Vedä se ylös lopettaaksesi oskilloinnin.

Voinko säätää tuulettimen pään kallistusta?

Kyllä. Löysää säätönuppia, kallista tuulettimen päätä haluttuun kulmaan ja kiristä nuppi uudelleen.

Mikä on tehonkulutus ja energiatehokkuus?

Tuulettimen maksimi ottoteho on 25 W ja tuulettimen tehonotto on 19,5 W. Sen palveluarvo on 0.68 (m³/min)/W ja valmiustilan tehonkulutus on 0,0 W. Kausittainen energiankulutus on 6,24 kWh/a.

Kuinka puhdistan tuulettimen?

Irrota tuuletin verkkopistorasiasta. Pyyhi ulkopinnat kevyesti kostealla liinalla. Älä koskaan upota tuuletinta veteen tai käytä voimakkaita kemikaaleja.

Mitä tehdä, jos tuuletin ei toimi?

Tarkista, että pistoke on kunnolla kytketty ja verkkovirta on päällä. Jos se ei vieläkään toimi, irrota tuuletin ja ota yhteyttä korjausasiantuntijaan.

Mikä on tuulettimen melutaso?

Äänen tehotaso on 52,27 dB(A), mikä on melko hiljainen lattiatuulettimelle.

Onko tuuletin turvallinen käyttää?

Kyllä. Kokoa aina täysin ennen käyttöä, varmista, että ruuvit ovat tiukalla, äläkä koskaan käytä vaurioituneilla suojilla. Tuulettimessa on lukituslevy ja lukitusrenkaat terän turvalliseen kiinnitykseen.

Mitä teen, jos ilmavirta tuntuu heikolta?

Kokeile siirtyä korkeampaan nopeusasetukseen. Varmista, ettei tuuletinta ole tukittu ja että suojat ovat puhtaat.

KÄYTTÖOHJE L23WDF17E Logik

23cm Valkoinen pöytätuuletin

FI

Brugervejledning

23cm Hvid bordventilator

DK

Pakkauksesta purkaminen 27

Tuulettimen kokoaminen 28

Tuotteen yleiskatsaus ....30

Tuulettimen käyttö 31

Puhdistus....31

Vihjeitä ja vinkkejä ....31

Tekniset tiedot ....32

kun ostit uuden tuotteen.

Suosittelemme, että vietät hetken tämän käyttöoppaan parissa, jotta ymmärtäisit täysin kaikki laitteen tarjoamat toiminnalliset ominaisuudet. Saat myös vihjeitä ja vinkkejä mahdollisten ongelmien ratkaisuun.

Lue huolellisesti kaikki turvaohjeet ennen käyttöä ja säilytä tämä käyttöopas tulevaa käyttöä varten.

Pakkauksesta purkaminen

Ota kaikki tavarat pakkauksesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat nimikkeet kuuluvat toimitukseen:

Lukitusaluslevyllinen moottoriyksikkö ja virtajohto

Etusuojus Takasuojus

Ruuvillinen jalusta (sekä ylimääräinen ruuvi- ja mutterisarja tuulettimen suojusta varten)

Käyttöopas

Tuulettimen kokoaminen

• Älä käytä tuuletinta vaarallisilla alueilla.
• Älä käytä tuuletinta, jos sitä ei ole kokonaan koottu. Varmista, että jalustan osia ja pääyksikköä kiinni pitävä(t) ruuvi(t) on kiristetty kunnolla.
• Älä liitä laitetta verkkovirtaan, ennen kuin kokoaminen on valmis.

• Käytä kokoamiseen ja kiinnittämiseen ristipääruuvitaltaa.

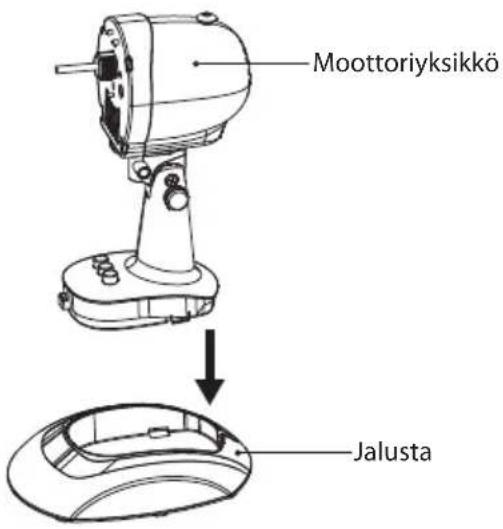

• Liitä moottoriyksikkö jalustaan varmistaen, että lukitusliuskat napsahtavat paikoilleen. Kiinnitä ruuvi jalustan pohjaan ja kiristä se kiinnittääksesi moottoriyksikön jalustaan.

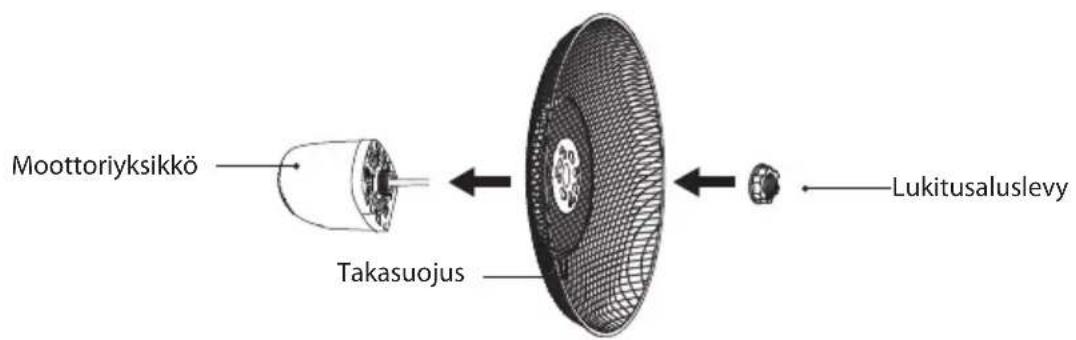

1. Irrota lukitusaluslevy moottoriyksiköstä. Liitä sitten takasuojus ja ruuvi takaisin lukitusaluslevyyn.

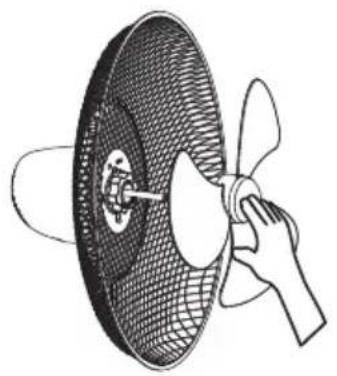

1. Liitä siipi moottorin akseliin ja varmista, että pidikerenkaat on kiinnitetty siiven sisään.

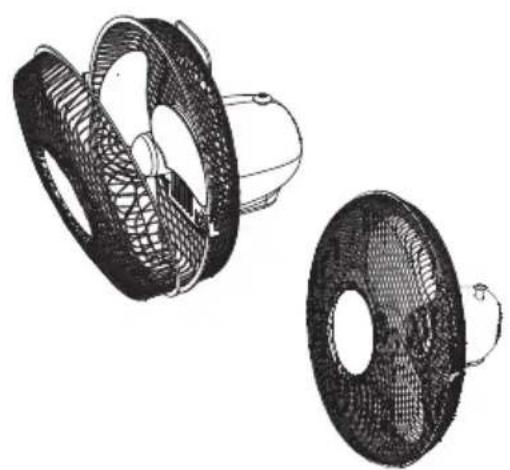

1. Kiinnitä etusuojus takasuojukseen kiinnikkeillä ja kiristä sitten tuulettimen suojukset ruuvilla.

- Paina nopeuspainikkeella haluttu tuuletinnopeus. Seuraavat asetukset ovat käytettävissä:

0 - Tuuletin on kytketty Pois

1 - Tuuletin toimii alhaisimmalla nopeudella
2 - Tuuletin toimii korkeimmalla nopeudella

• Saadaksesi tuulettimen pään heilahtelemaan, paina Heilahtelun ohjain alas. Lopettaaksesi heilahtelun, vedä Heilahtelun ohjain ylös.

• Tuulettimen päätä voi säätää ylös tai alas. Tehdäksesi tämän:

• Löysää Säätöohjain.

• Säädä tuuletin haluttuun kulmaan.

• Kiristä sitten Säätöohjain.

Puhdistus

Irrota laite pistorasiasta.

Pyyhi laitteen ulkopinta hieman kostealla liinalla. Älä koskaan kastele laitetta vedellä tai käytä puhdistamiseen kemikaaleja tai pesujauheita, sillä ne voivat vahingoittaa laitetta.

Vihjeitä ja vinkkejä

Ongelma Ratkaisu
Laitteesta tuleva ilmavirta on heikko. Säädä	nopeus korkeampaan asetukseen.
Laite ei toimi. Tarkista, että pistoke on liitetty	oikein, ja että laite on kytketty päälle virtalähteestä.
Muut poikkeavat olosuhteet. Irrota tuuletin	pistorasiasta ja ota yhteys huoltoliikkeeseen.

Tekniset tiedot

Malli L23WDF17E
Nimellisjännite 220-240 V
Nimellistaajuus 50 Hz
Ottoteho 25 W
Maksimi tuulettimen virtausnopeus (F)	13,33 m^3/min
Tuulettimen tehon otto (P) 19,50 W
Huoltoarvo (SV) 0,68 (m)	^3/min)/W
Virrankulutus valmiustilassa (Psb) 0,0 W
Kausiluontoinen sähkönkulutus (Q) 6,24 kWh/a
Tuulettimen äänitehotaso (Lwa) 52,27 dB(A)
Maksimi ilman nopeus (c) 2,79 meters/sec
Huoltoarvon mittausstandardi IEC 6087	9:1986 (corr.1992)

FI

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
